该篇作为前端可视化报告的第二篇，主要简述前端可视化搭建的链路、架构和难点，内容含有大量图文，部分小节的内容只有配图，后续有机会继续完善。
0. 可视化搭建的使用链路
在开篇之前，我们先把视角提高一点，关注到使用的链路上，对于一个用户（研发 or 非研发），如何使用我们构建出的可视化搭建平台？
-
Low-code: 如果面向的是研发，场景是中后台或者 toB 的一些业务，我们需要搭建的就是低代码生产链路，用户只需要改动少量的代码就能完成一个应用或者页面的全链路流程。
-
No-code: 如果面向的是非研发（如产品经理、设计师），场景大多数都是一些简单的营销页面，使用者会希望完全不涉及任何代码，就能把一个页面或者多个页面发布到线上，同时还能保证可维护、可迭代、可回退、可监控。
了解了使用者的链路之后，我们再理解可视化搭建的一些设计思想会顺畅很多。
1. 可视化搭建架构
废话不多说，放上收集到的一些架构图：
-

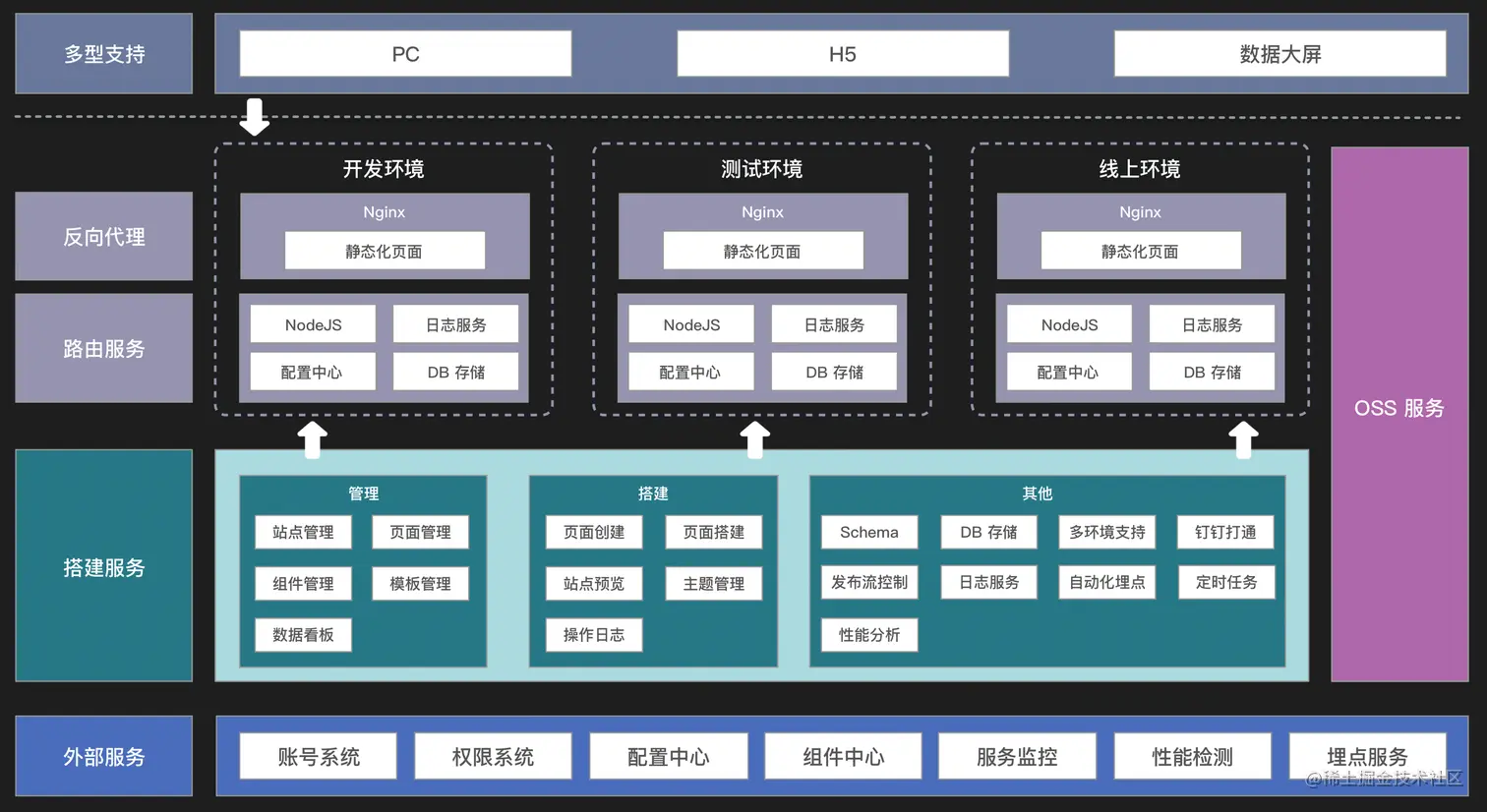

政采云 - 鲁班架构图
-

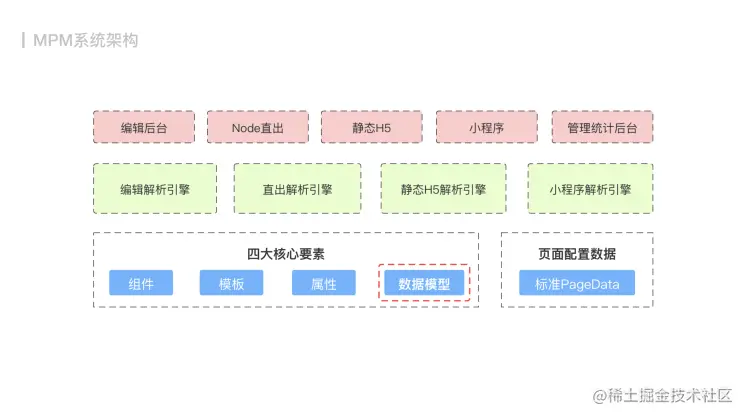

京东 - MPM
-
京东 - Atom

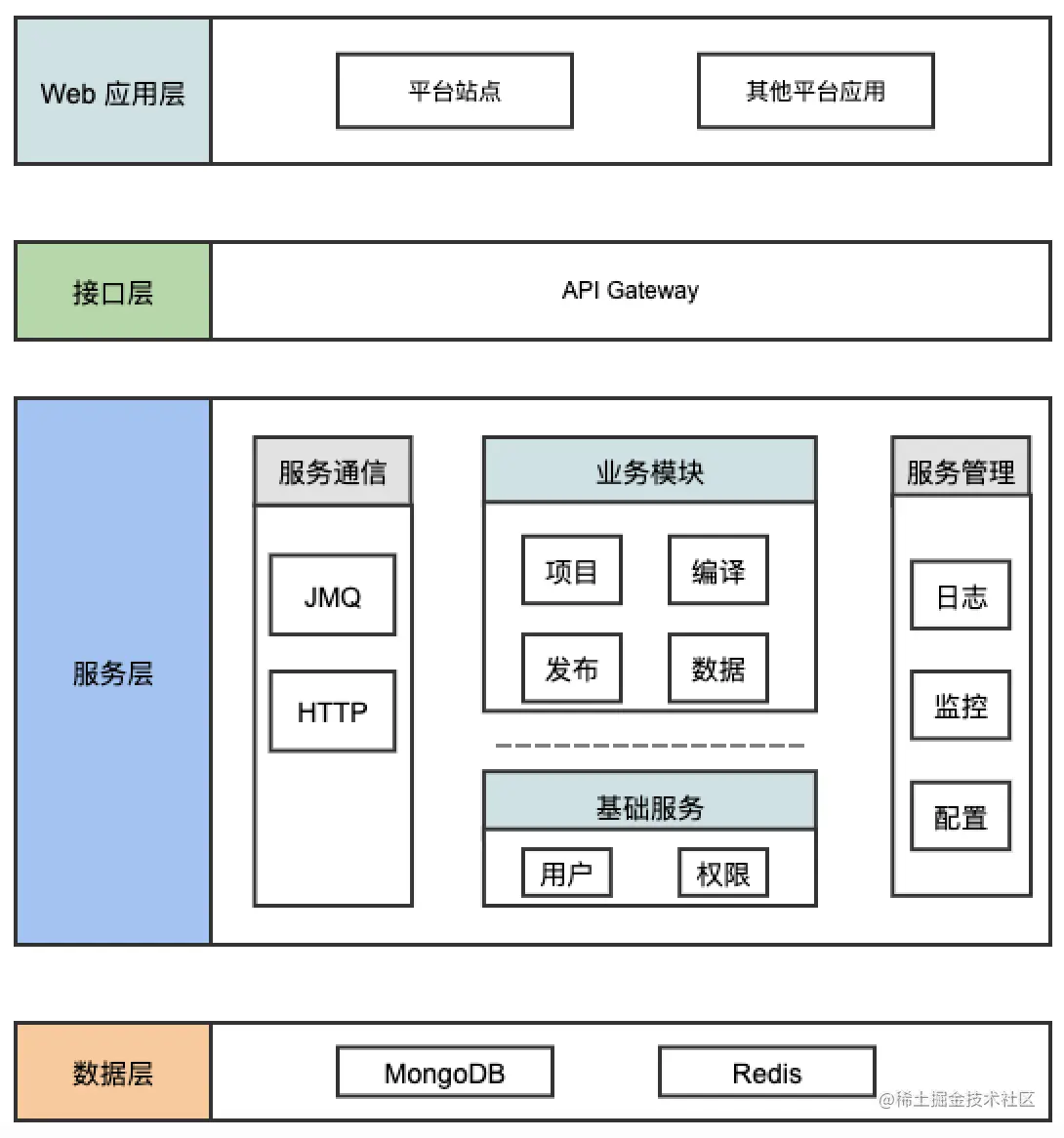

下图是 Atom 可视化搭建系统的服务端架构
-
阿里淘系技术部 - iceluna

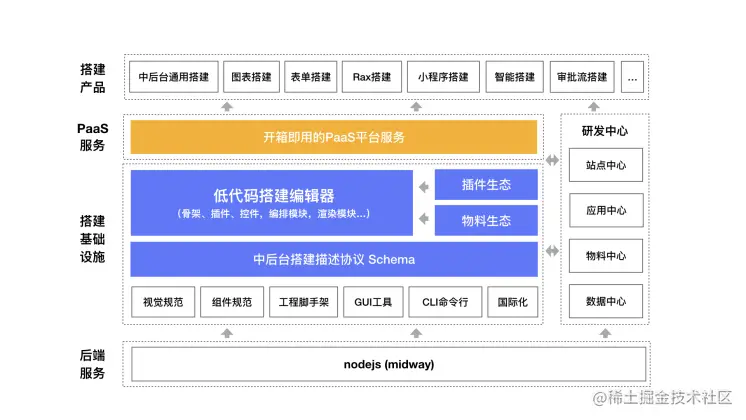

- iceluna架构图 - 整体架构
- iceluna架构图 - 流程能力图
-
阿里淘系技术部 - imgcook
-
阿里妈妈 - 淘积木
-

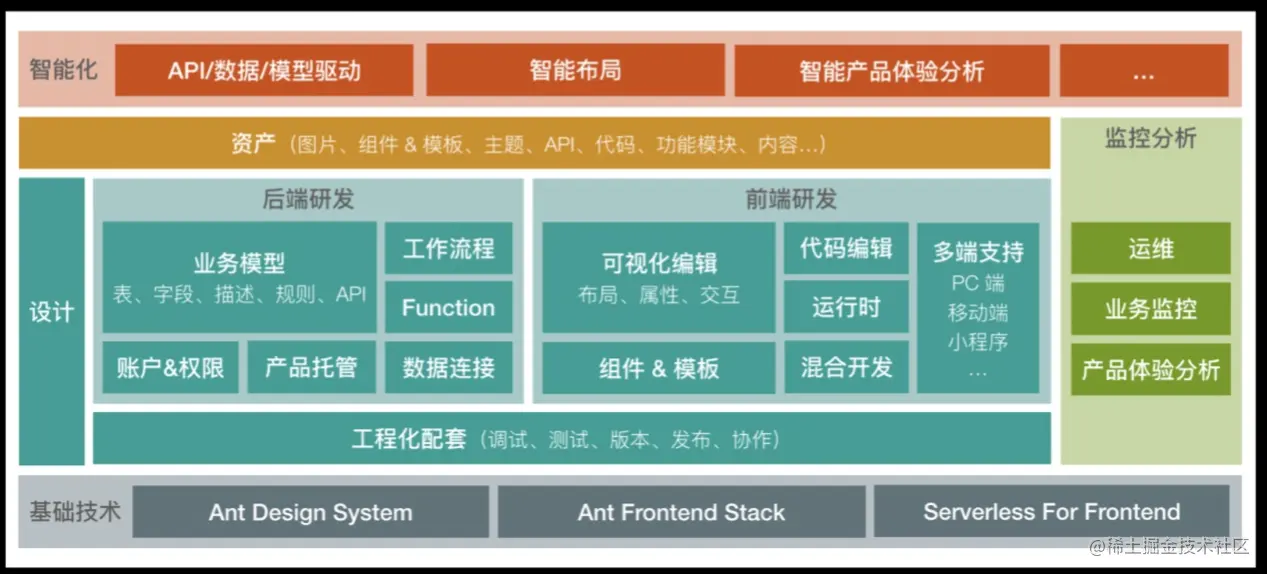

阿里 - 云凤蝶

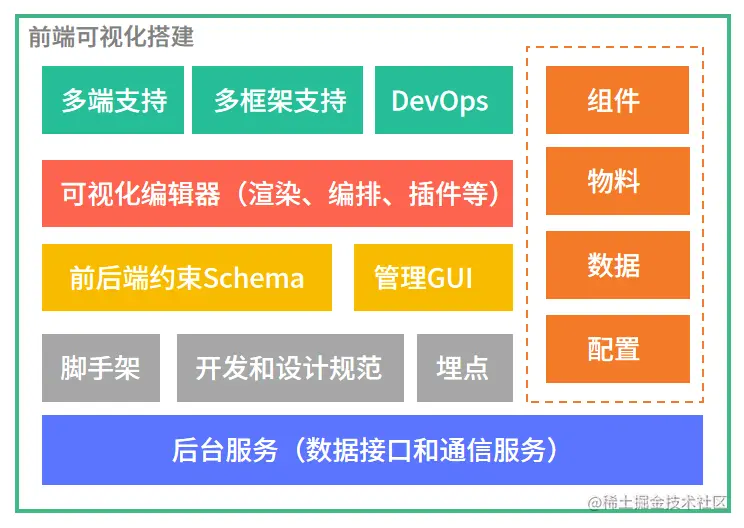

从这些优秀的项目架构中，笔者也试着归纳了一下，架构图如下：
2. 可视化编辑器（核心） Low-code Visual Editor

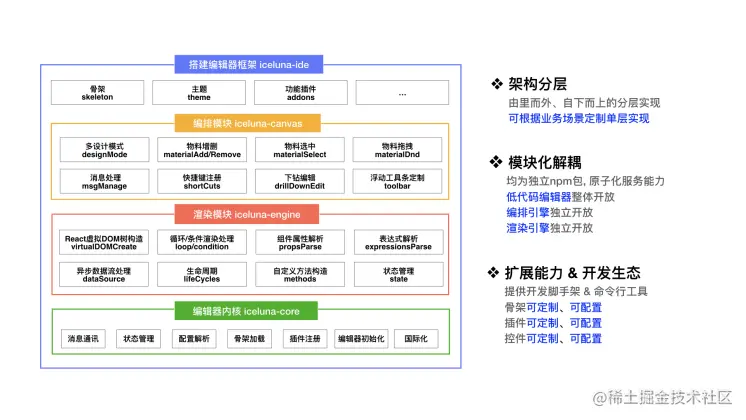

iceluna的编辑器架构如下图所示，一个框架涵盖了三大模块（编排、渲染、内核）：
可视化搭建的核心是编辑器，而编辑器的核心是组件。

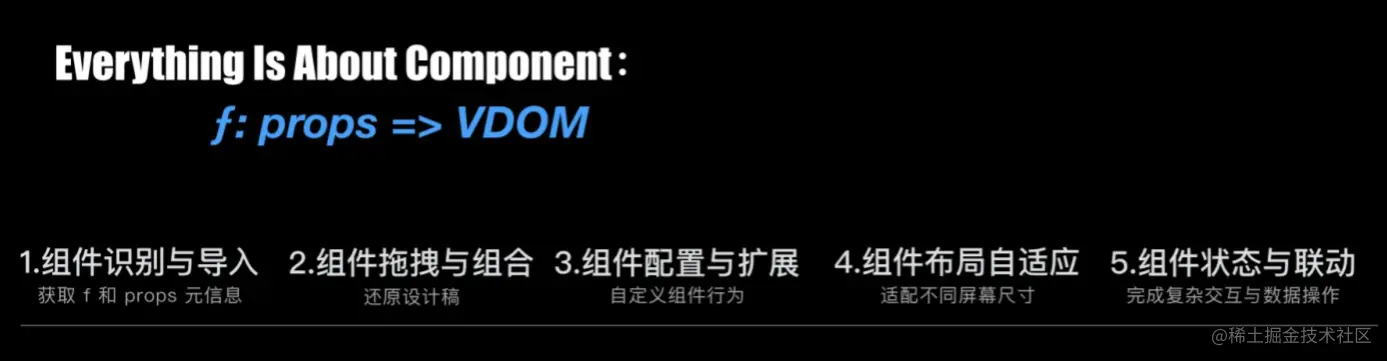

云凤蝶将编辑器对组件的操作划分成了五个具体的步骤，如下图所示：
2.1 组件的识别和导入
由开发专家，基于我们提供的开发规范，制作出精良且模块化的组件，上传至我们的组件仓库。
基础的组件元素，可以通过专业的组件库（如 AntDesign）提供，这样在设计规范和实现规范上都有了较低粒度的一个保障。
那么组件的识别和导入大致上完成了什么呢？这里列举了两点：
- 获取组件属性描述
- 生成组件 bundle
2.2 组件的拖拽和组合
组件拖拽和组合的过程，其实有点像拼图（二维）和搭乐高（三维），这也可能是为什么很多可视化搭建起名叫做 “积木”、**“乐高”**吧。
拖拽的实现现在已经挺成熟的了，无论 Mouse 事件的监听或者 HTML5 提供的 drag 和 drop 方案，都能很好地完成拖拽这个行为。
组合的过程我们这里看一下松果出行的 lego 项目是如何做的：组件在提供之初就设定了它的接口和配置，并符合定义的 JSON Schema，配合 Vue 的动态组件特性来实现动态的页面渲染，用户也可以通过编辑器中的选项来控制组件的呈现形式及组合形式，最后完成组件间的拼装。
2.3 组件的配置和扩展
常见的组件都会提供基础的属性配置，比如位置、大小、颜色、布局、文本、背景等。

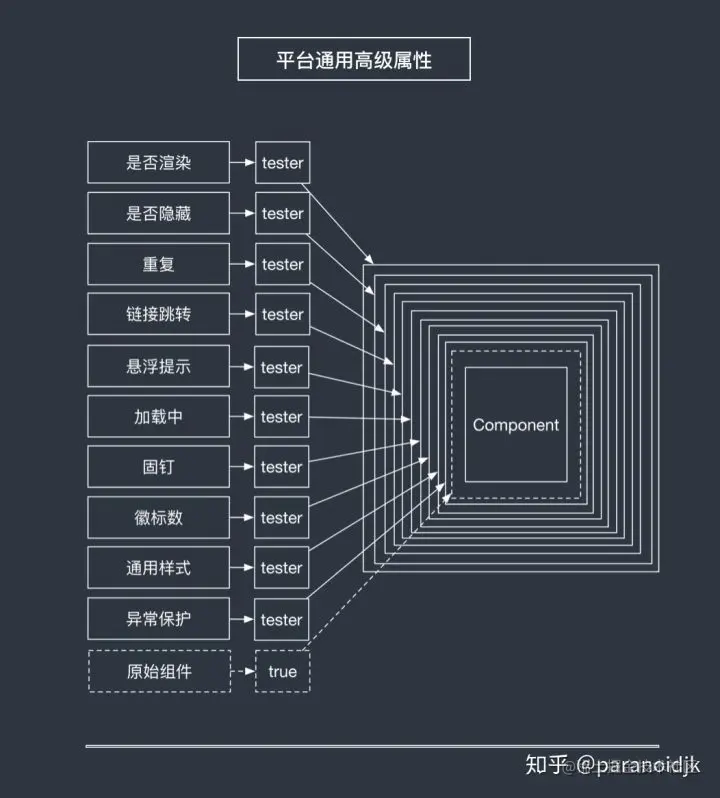

但有一些组件，我们想给它加一点通用高级属性，如：是否渲染、是否隐藏、重复、通用样式，悬浮提示，固钉，徽标，loading 加载中等，每一个通用高级属性都是 Web 应用研发中某一类常见功能的抽象与封装。这种实现的过程，和设计模式中的装饰器模式一致 🎄。
具体如何做呢？举个例子 🌰，在 React 的技术栈中，我们可以用 HOC（Higher-Order Components 高阶组件）去包裹原始组件实现这些增强功能。
高阶组件（HOC）是 React 中用于重用组件逻辑的高级技术。具体而言，高阶组件是接受组件并返回新组件的函数。
- 基本属性配置（如大小、颜色、背景、文本等）
- 横向能力扩充（如 click 事件、悬浮提示、链接跳转等）
2.4 组件编排和自适应
这里会涉及多个问题，如
- 编辑时拖拽组件的二维坐标如何形成嵌套组件树
- 当屏幕尺寸变化的时候，组件自身，组件与其他组件之间的位置关系如何变化
组件树的生成是为了解决对组件包含关系的描述，最常见的比如父子关系、兄弟关系等，我们可以通过盒模型的包含识别，来生成一颗类似 DOM 树的组件树。
自适应的问题，现在前端领域已经有不少解决方案了，如 rem、弹性布局、grid 布局等。
- DSL 流派（半边代码半边实时呈现） vs Flex 流式编排 vs 类 PS、Sketch 自由编辑模式
- 无限画布 && 栅格系统 && 参考线
2.5 组件的状态和联动
这一块的事情其实非常多，包含了状态定义、状态存储、状态共享、数据接入、组件联动等，具体的我放到了第三小节里展开介绍。
- 打通通信渠道（如 http 通信、window 的 postMessage 等）
- 状态外置（如 Redux、Vuex、Rxjs，也可以自研一个类似 Vue 响应式内核架构的发布订阅模型）
3. 物料管理和组件流通
从物料的宽泛概念理解，诸如图标、字体、图片、多媒体、3D 模型等设计资产，以及组件、图表、微件、区块模板等开发资产，都属于可视化搭建系统中的物料。
这么多类型的物料，如何管理和流通就是一个比较让人头疼的问题。
我们既要允许新的物料进入，也要允许开发者能快速便捷地修改和发布物料，还得保证这些物料是能够被组合和嵌套的。

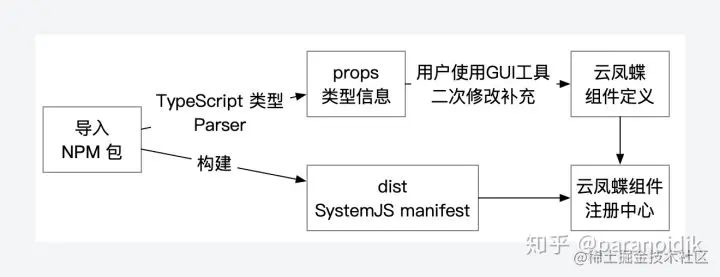

下图展示了云凤蝶是如何快速导入 npm 组件的：

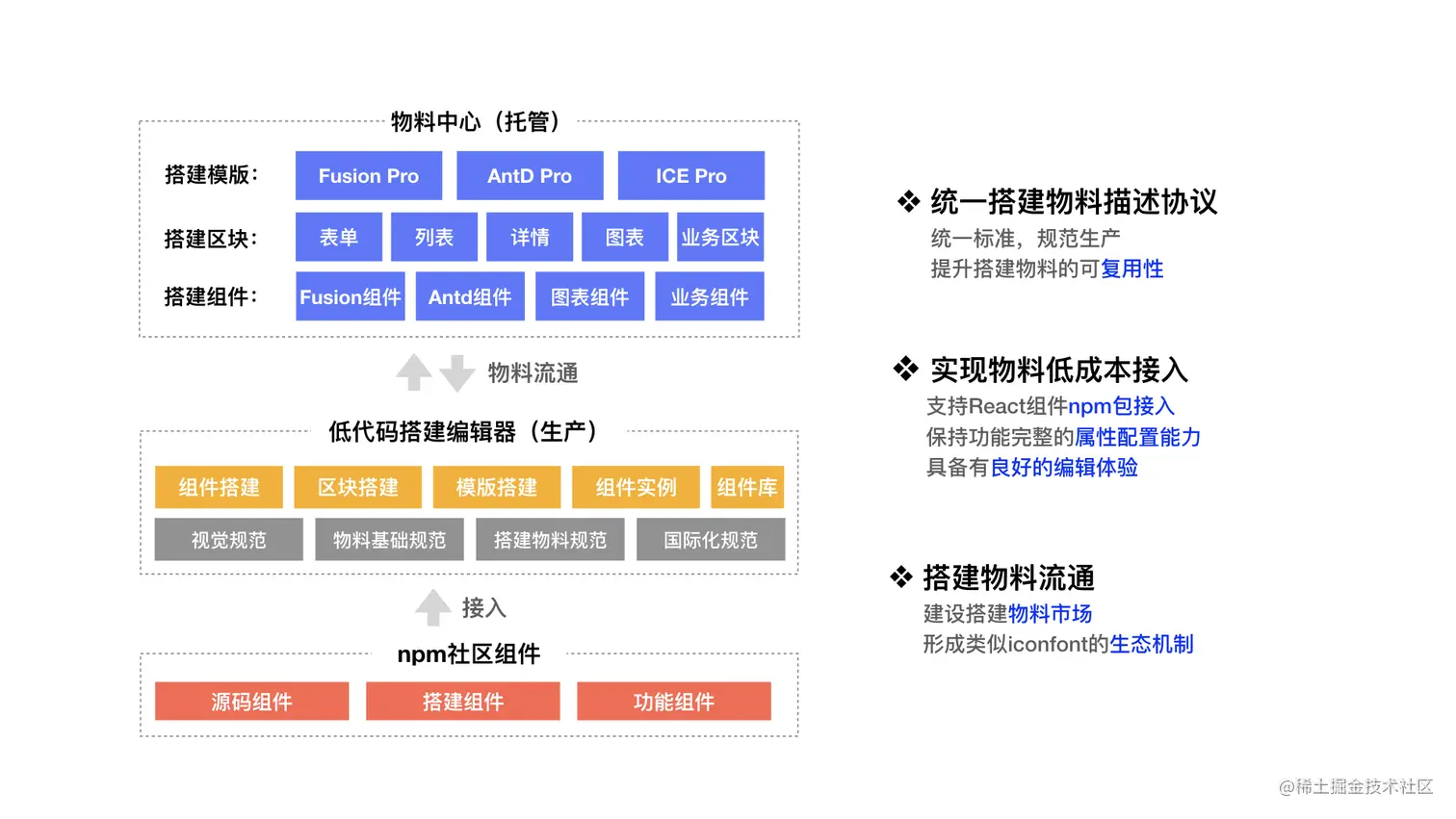

下图是阿里 iceluna 关于物料和组件流通的架构图。
4. 数据接入、模块通信及状态共享
数据如何在组件内流通是一个做可视化搭建避不开的问题，这个小节将针对数据接入和模块通信详细地探讨一下解决的方案。
4.1 数据接入

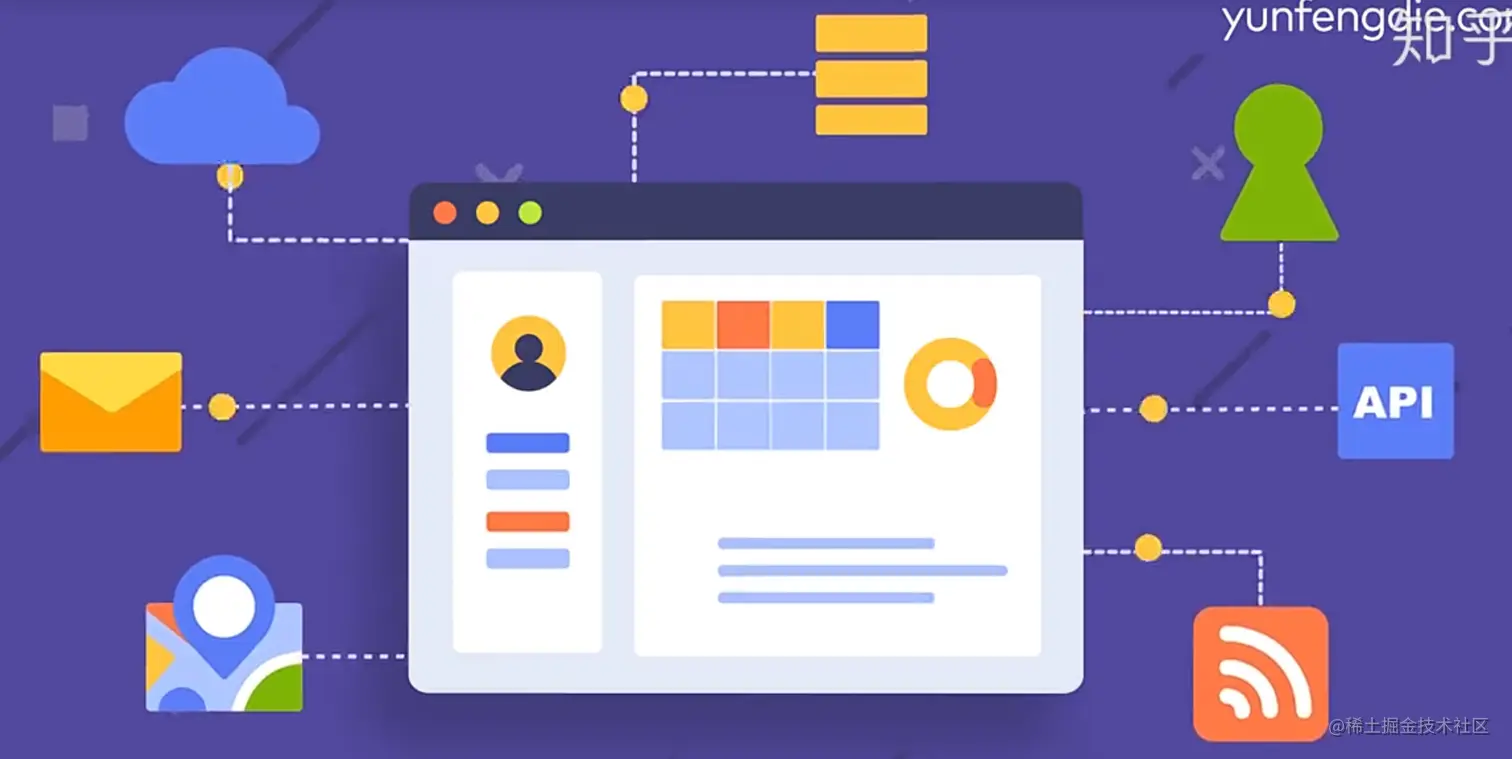

我们先讲数据接入，一个组件接入的数据类型可能会多种多样，大致上可以分为两类: 接入式数据接口和嵌入式数据服务。前者需要我们接入数据，后者需要我们提供一个标准容器。我们可以通过 API 调用、在线服务调用等手段，完成组件的数据接入。
- Database / API 接入数据接口
- Service / Map / Email 嵌入数据服务（比如邮件、地图）
4.2 模块通信和状态共享
在基于 Vue 技术栈的开发中，组件间的通信存在多种实现手段，比如
$parent/$children/$ref直接获取组件实例上的属性和状态，仅限父子组件- 通过
Prop传递数据 单向的数据流通，仅限父子组件 $emit&&$on事件机制，一般我们会在外部实现一个EventBus作为事件总线VueX外置全局状态管理和共享
在可视化搭建中，其实是一样的道理，我们可以
- 对组件进行生成唯一的实例 id，通过这个 id 来访问组件的数据
- 对组件的接口进行声明，告诉用户它能接收什么样的数据、传递出什么样的数据，然后当用户完成组件的组合，我们可以自动为对应的父子组件接上数据。
- 对组件包裹一层事件机制，实现对外发送组件状态和接受组件数据的能力，同时事件会在外部的事件总线上流动。
- 外置状态管理机制，实现原理类似 MVVM 框架的状态管理器（Vuex、Redux）

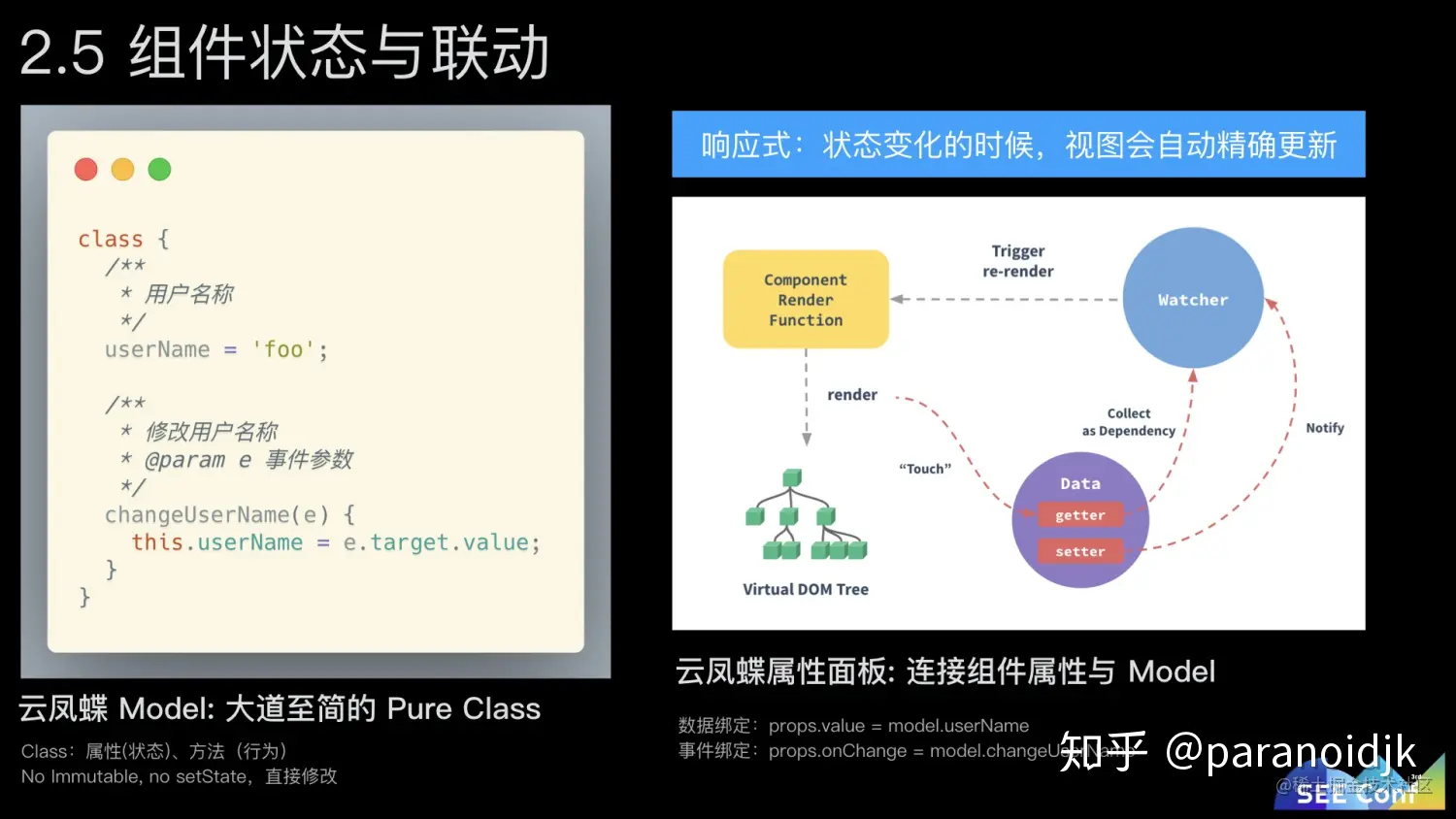

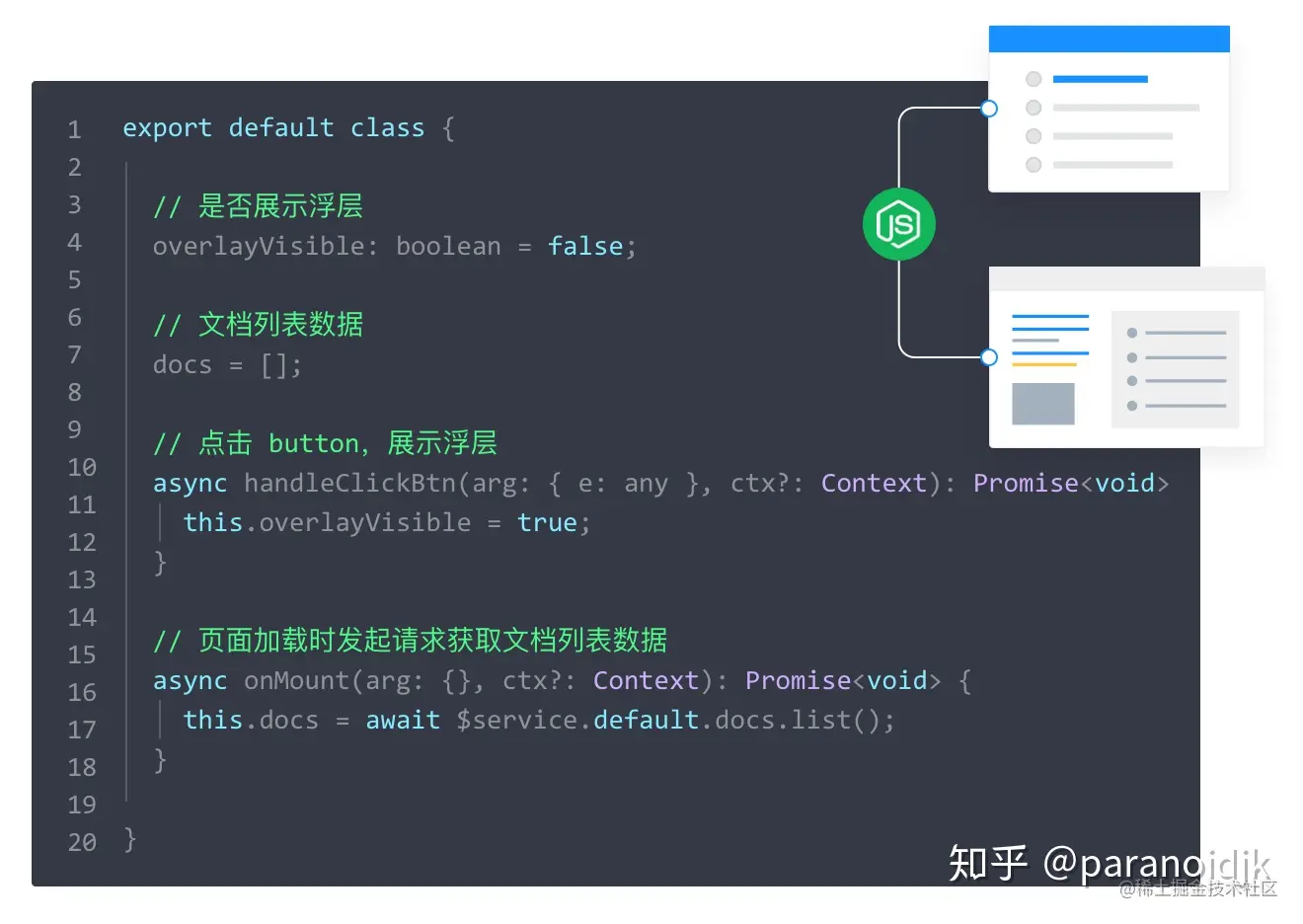

这里举一个业界的例子，云凤蝶为每个页面都提供一个类似 MMVM 架构下的 Controller 角色的 View Model 文件，从而实现视图的状态驱动，其内容就是导出一个普通的 TypeScript Class，包含了状态属性和状态方法。
在页面 Controller 中定义好变量和方法之后，用户可以通过属性面板的交互操作：
- 将组件的 props 绑定到 Controller 内的变量
- 将组件的 event 绑定到 Controller 内的方法
实现了数据的流通后，云凤蝶还为此做了针对更新视图响应式的优化，核心架构就是 Reactive （响应式）和 Observable （可观测），实现的原理就是 Vue3 也使用了的 ES6 Proxy 封装。优化之后，当数据发生变化，就不用全局刷新，只需要刷新依赖这个数据的组件即可。
5. 画布（布局方案、栅格及参考线、边界控制）
画布是我们处理组件，完成组件组合等操作的一个载体。
5.1 画布的布局
画布的布局大致上可以分为两类：
| 布局类型 | 示意图 |
|---|---|
| 抽屉式（瀑布流式） | |
| 自由式 |
抽屉式自上而下顺序排列，可以更换组件位置，但不能实现元素定位，没有层级概念，遇到复杂布局或者需要叠放元素时不够灵活，如果需要实现复杂页面的效果则需要引入复合 UI 组件的概念，它需要大量现成的 UI 组件。优点是将可操作程度限定在了一个可控的范围内，对非设计人员来说只需要通过现有 UI 组件进行拼装即可生成一个美观度较高的页面。
自由式完全可随意拖拽元素位置，自由度高，只需几个基础 UI 组件即可，存在层级概念，可任意叠放拼装，在无成品 UI 组件的情况下 diy 出复杂页面。但页面不可控，对操作人员的美感要求更高。更适合 UI 同学操作使用。下图只是一个复杂布局的例子，关注布局即可先不要管业务逻辑如何实现。
5.2 & 5.3 画布的栅格、参考线、边界控制（待完成）
6. 多端和多框架适配
-

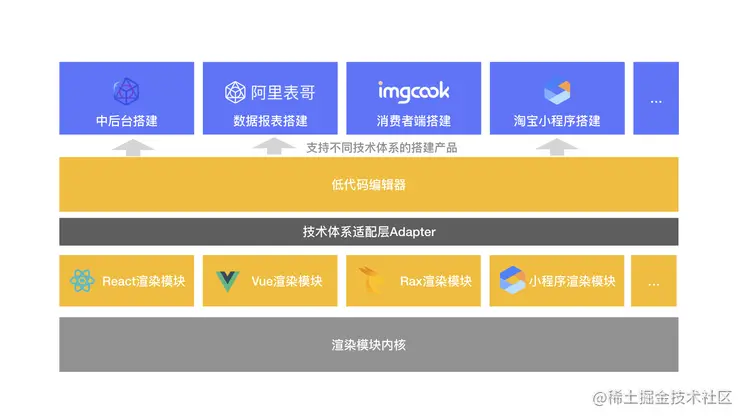

iceluna - 多框架适配
-

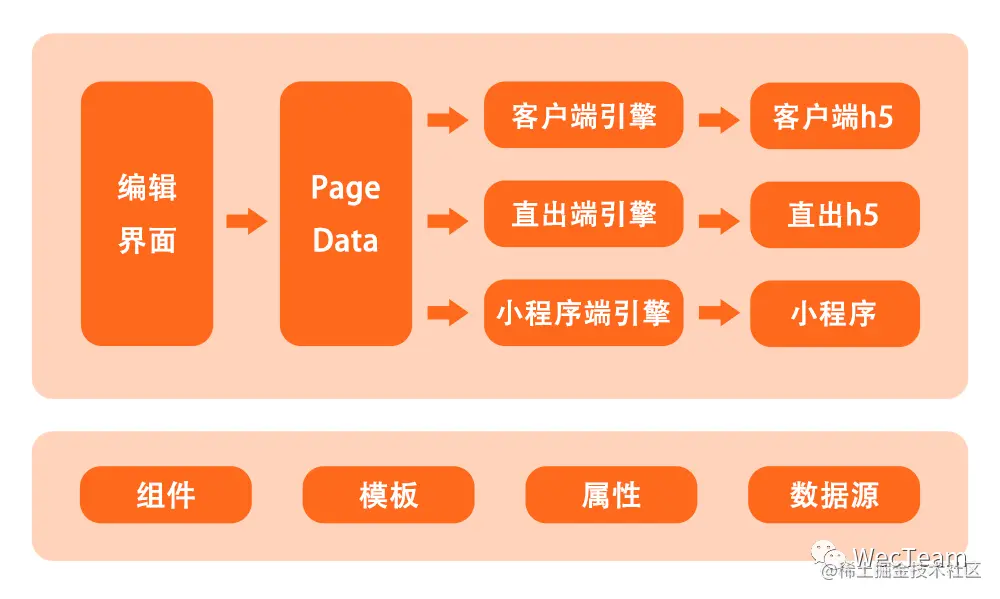

MPM - 多端适配

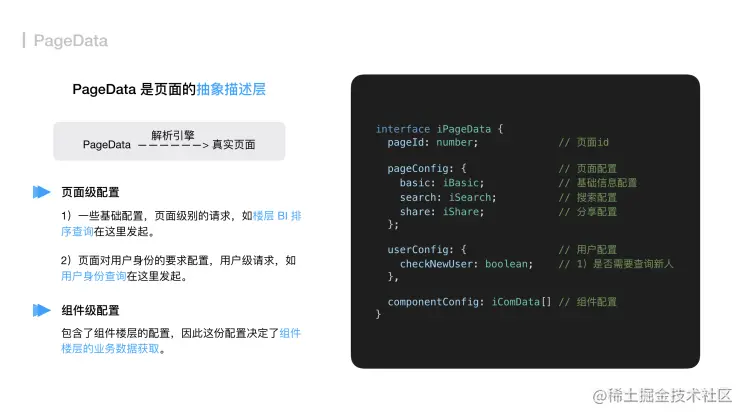

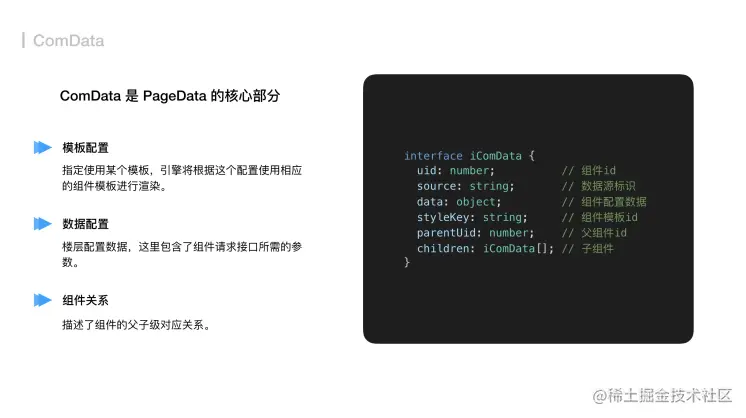

7. 数据模型 Model / 数据约束 Schema
数据模型和数据约束是可视化搭建非常核心的一部分，良好的模型和约束设计能帮助我们更好地实现可视化搭建。
8. 海量部署
这里展示一套阿里的淘积木产品，所设计并落地的海量部署方案。
-

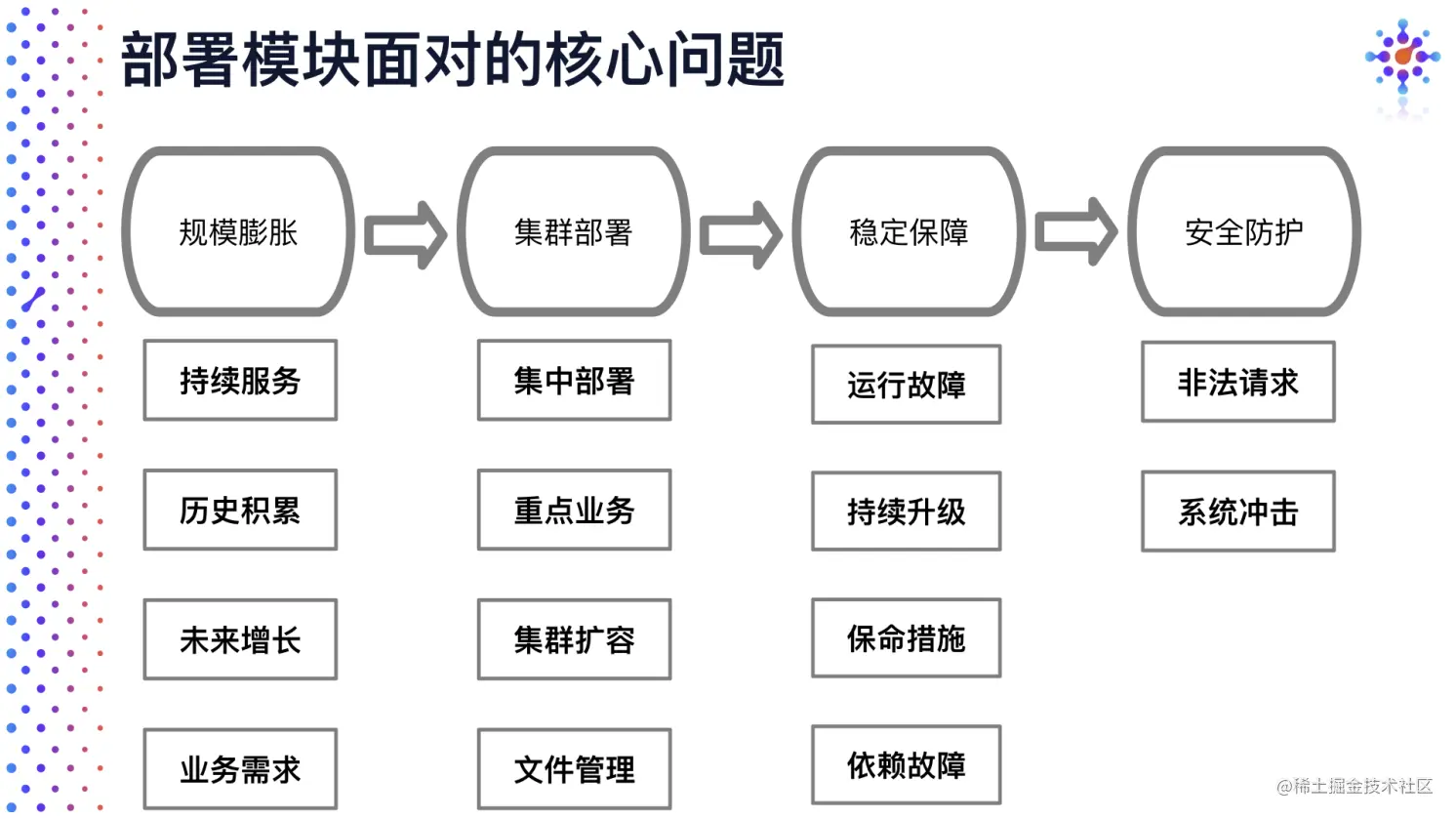

核心问题
-

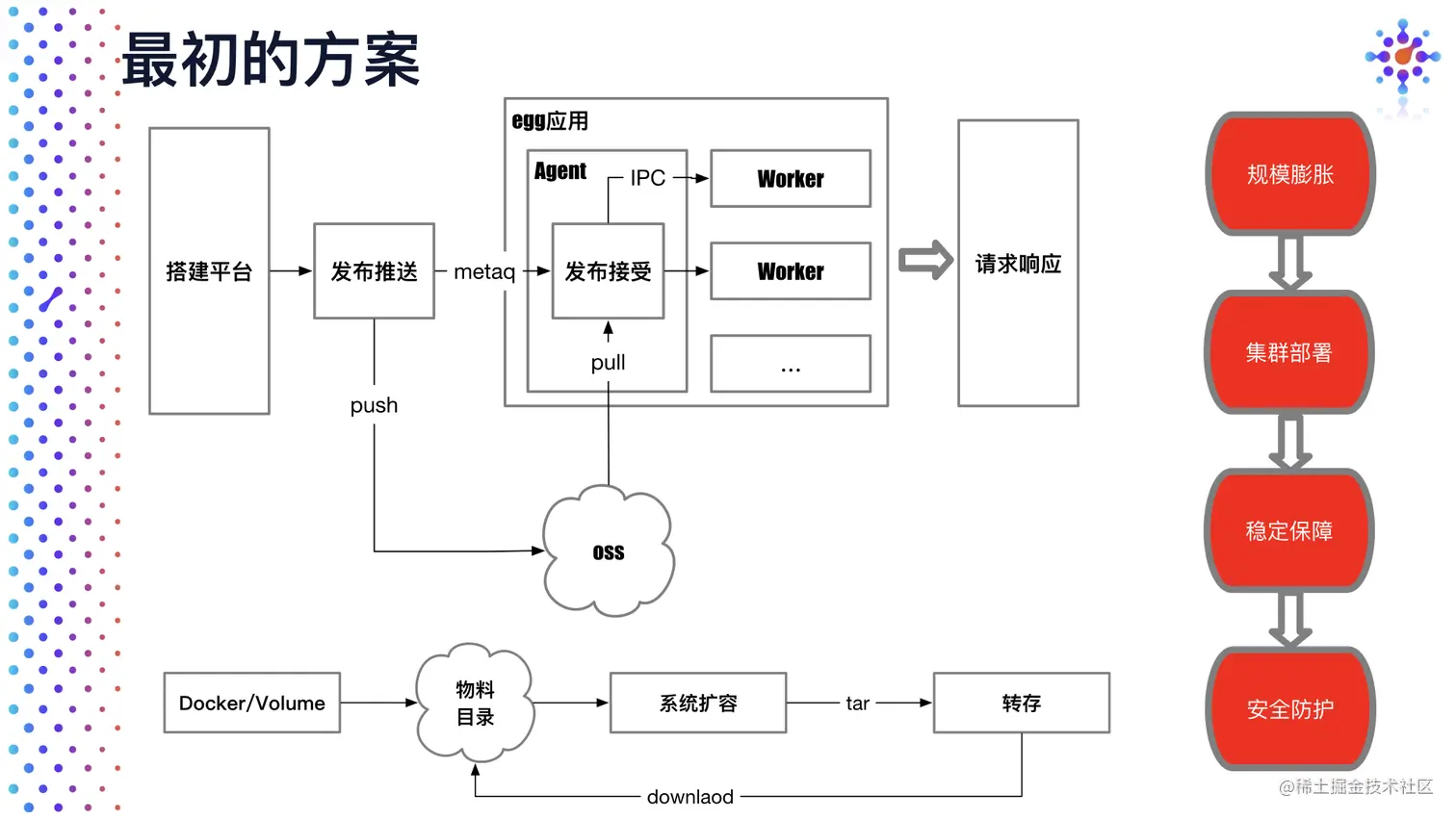

初步方案
-

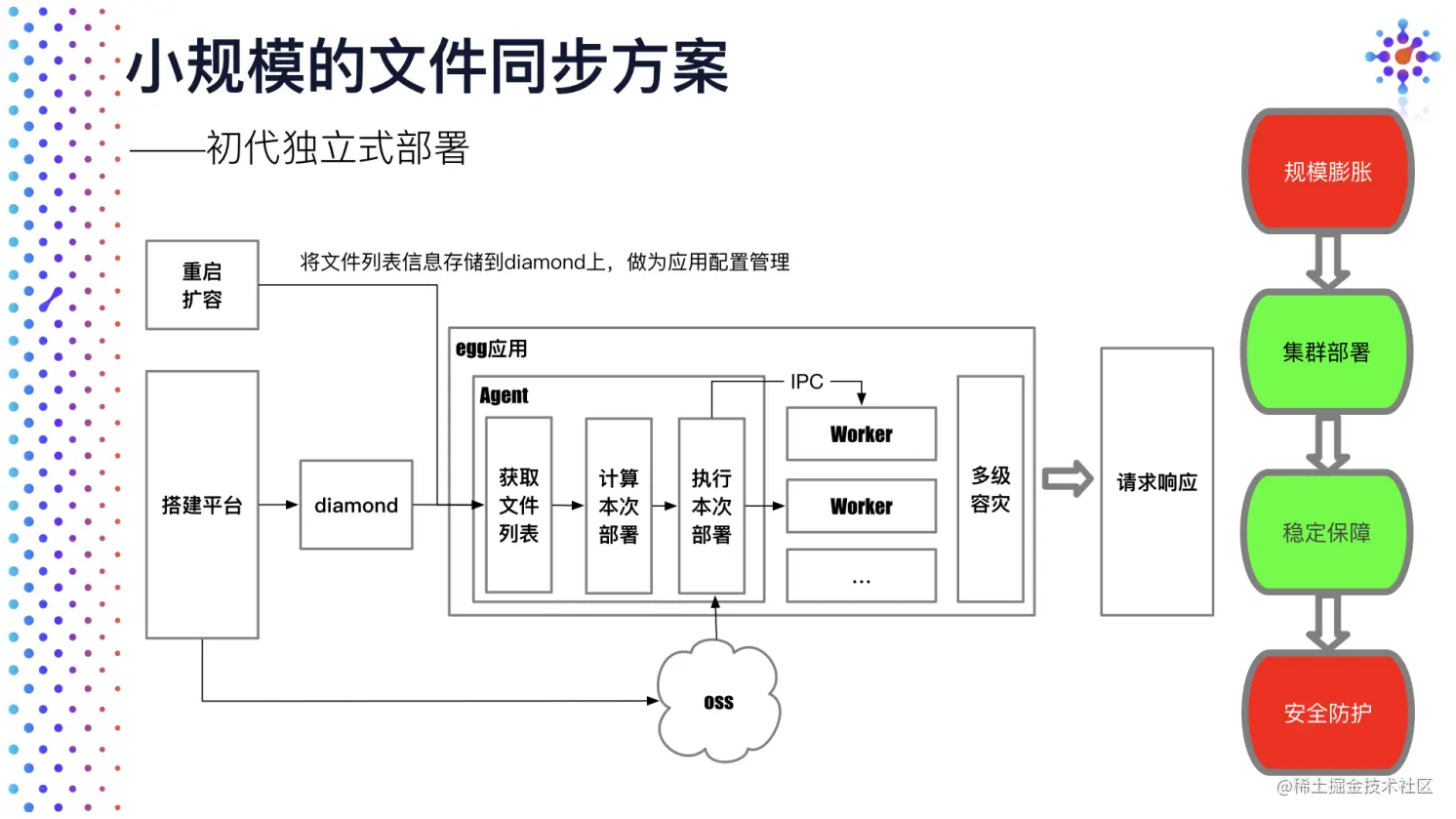

小规模架构
-
模型建立和方案设计
-

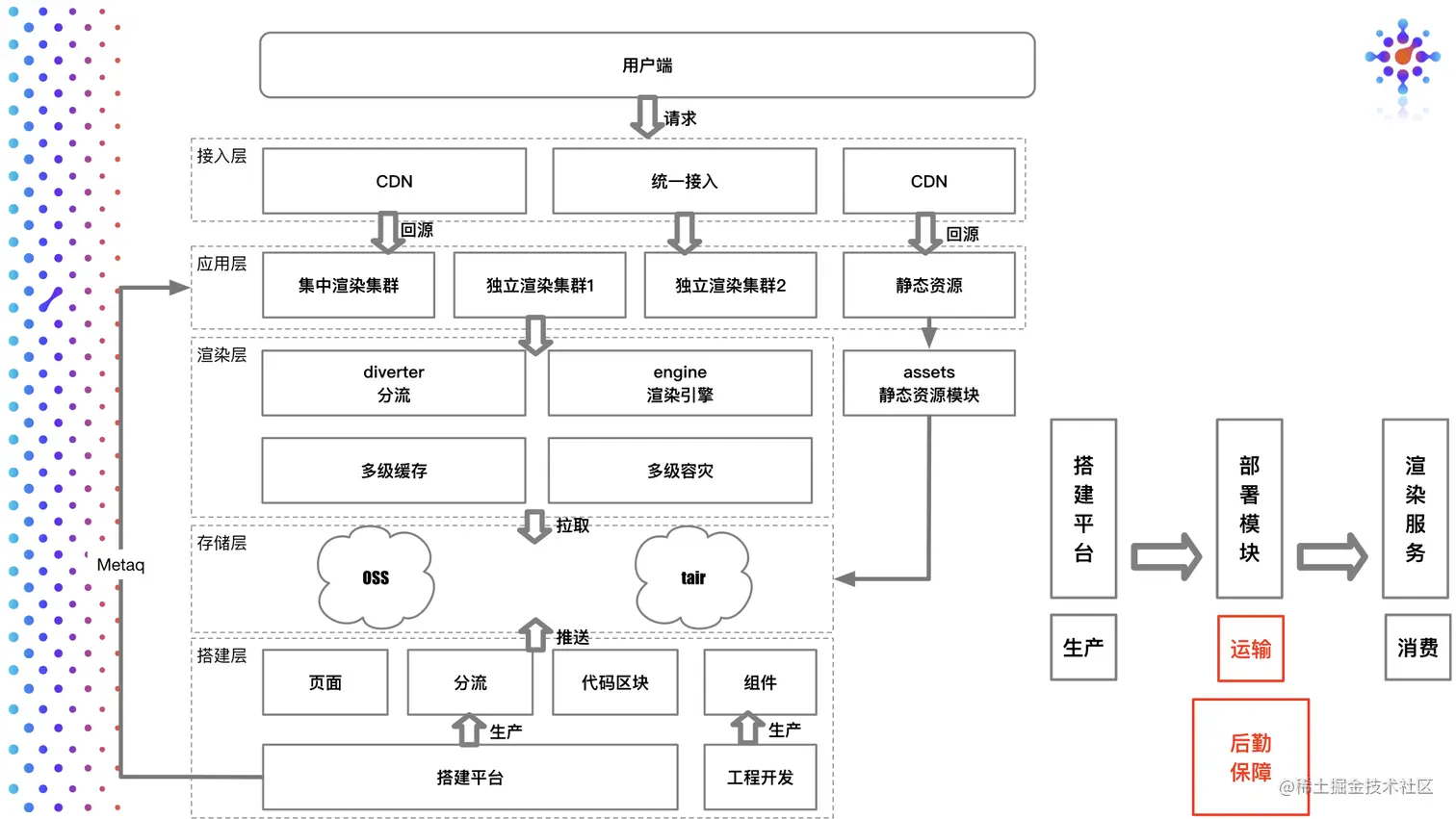

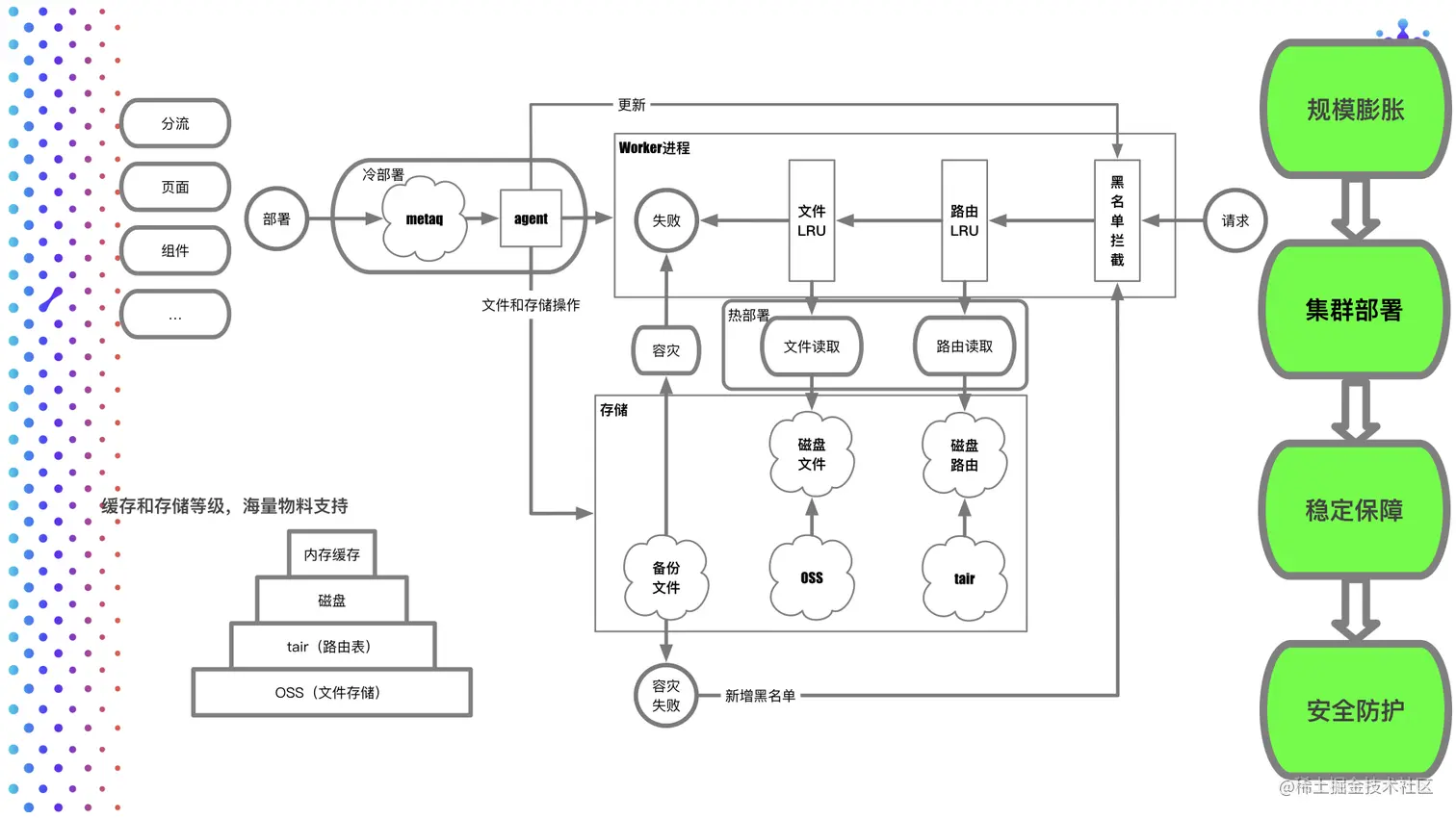

最终架构
我们在实现海量部署中，可能会遇到的一些关键性问题：
- Node 缓存回收机制阈值管理
- IPC 大文件传输
- 冷部署和热部署、容灾管理
9. 微前端的应用
微前端：将前端整体分解为小而简单的块的模式。这些块可以独立持续开发、持续测试和持续部署，同时仍然聚合为一个产品出现在客户面前。

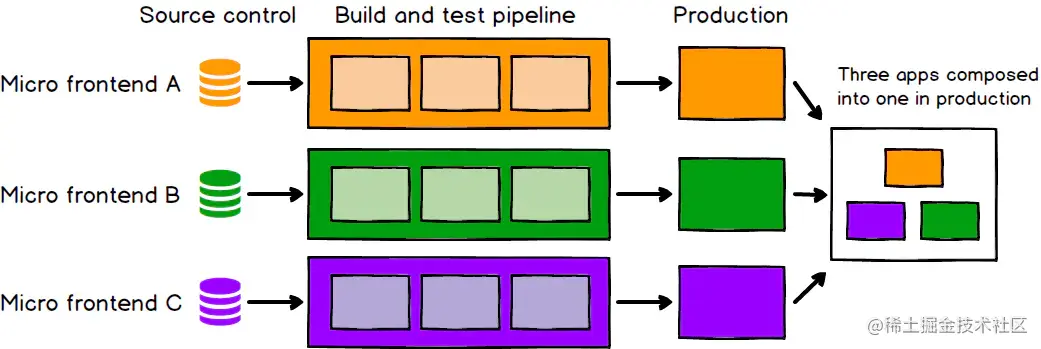

下图是常见的微前端架构示意图：
微前端的思路其实特别契合可视化搭建的需要，因为对于组件而言，我们尽可能地不对上传组件者如何实现组件进行限制，因为有些人会习惯用 React、Vue 或者 Angular，有些人会写一些原生 js 的组件，这就要求我们在封装组件完成搭建的时候，提供一个可兼容各种组件的容器，这和微前端的思路不谋而合。

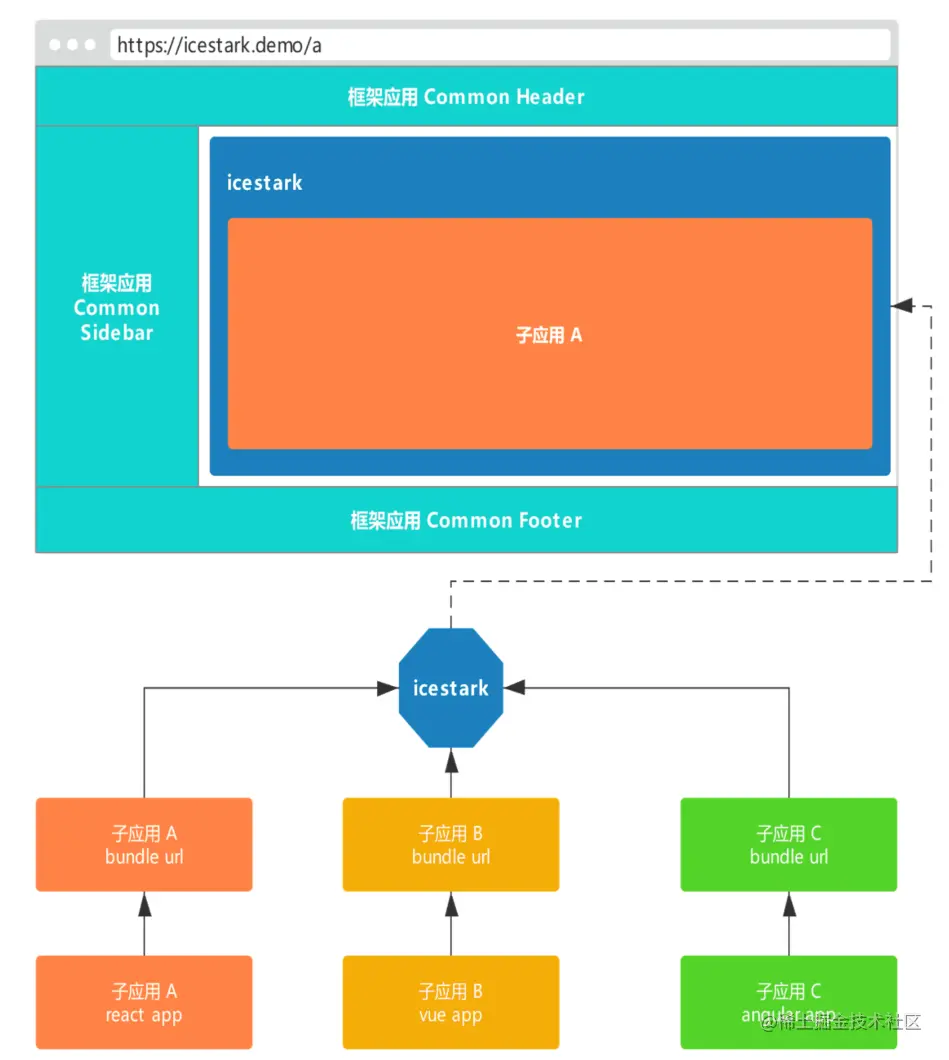

社区知名度较高的微前端解决方案是single-spa，飞冰在进行调研之后，结合自身的可视化搭建业务，提出了一种成熟的微前端方案icestark，应用在阿里创作者平台等项目上，大致的实现思路如下：
-
引入框架应用（容器，Container）和子应用（项目，Item）的概念
- 框架应用负责系统整体布局以及子应用的注册、加载与渲染。
- 子应用是一个传统的 SPA 应用（可包含一个或多个页面），会打包出 bundle 同时发布到 CDN，那么我们需要在框架应用中注册管理所有子应用，然后在适当的时机加载对应的子应用 bundle 并将其渲染到指定节点（系统布局里面）
-
捕捉子路由的变化
和
vue-router定义子路由很相似，而且也是通过劫持 history 的 API 实现路由捕获 -
怎么渲染子应用到指定节点
现代前端框架都提供了挂载的函数
- React
ReactDOM.render(<App />, document.getElementById('#root')) - Vue
Vue.createApp(Counter).mount('#counter')
如果不是用框架实现的，也可以用原生 js 封装一个
mountJsChildApp函数实现挂载 - React
10. Serverless
Serverless 也是非常前沿的一个技术，但其实使用起来不会那么复杂，只要了解它的作用，就能明白如何结合 serverless 的能力。
飞冰：基于 ServerLess 的能力，在前端项目中可以完成 api 的编写以及页面的渲染，不需要再创建一个后端应用。
那么 ServerLess 提供的到底是什么能力呢？这里引入腾讯云目前的爆款 Serverless 产品-云函数 SCF 的一段说明:
云函数 SCF 是腾讯云为企业和广大开发者们提供的无服务器执行环境，您无需购买和管理服务器，而只需使用平台支持的语言编写核心代码并设置代码运行的条件，代码即可在腾讯云基础设施上弹性、安全地运行。腾讯云完全管理底层计算资源，包括服务器 CPU、内存、网络和其他配置/资源维护、代码部署、弹性伸缩、负载均衡等。代码按需运行，空闲时不收费。使用云函数将帮您免除所有运维性操作，使您更加专注于核心业务的开发，实现快速上线和迭代，把握业务发展的黄金时期。
喔哦，原来是不用管服务器搭建了，而且还能负载均衡、按需运行，这还可以帮我们节省搭建的成本！
那么，怎么用呢？亲，SSR 可以了解一下！我们只要在云函数 SCF 里实现对页面的 Render 就行啦！具体如何实现大家应该可以通过搜索引擎找到对应的实现文章。
此处可能需要云服务商提供临时域名用于访问站点
11. AI的引入和结合
目前 AI 从机器学习不断发展到了现在大热的深度学习（神经网络）， 未来 AI 到底能够发展得有多快谁也不知道，说不定我们就能在有生之年看到“奇点”的来临。
主要利用 AI 的识别和推导能力（识别也是一种推导）来协助可视化搭建，业内比较典型和成熟的成果如 imgcook，下面是几张关于该产品的说明图:
-

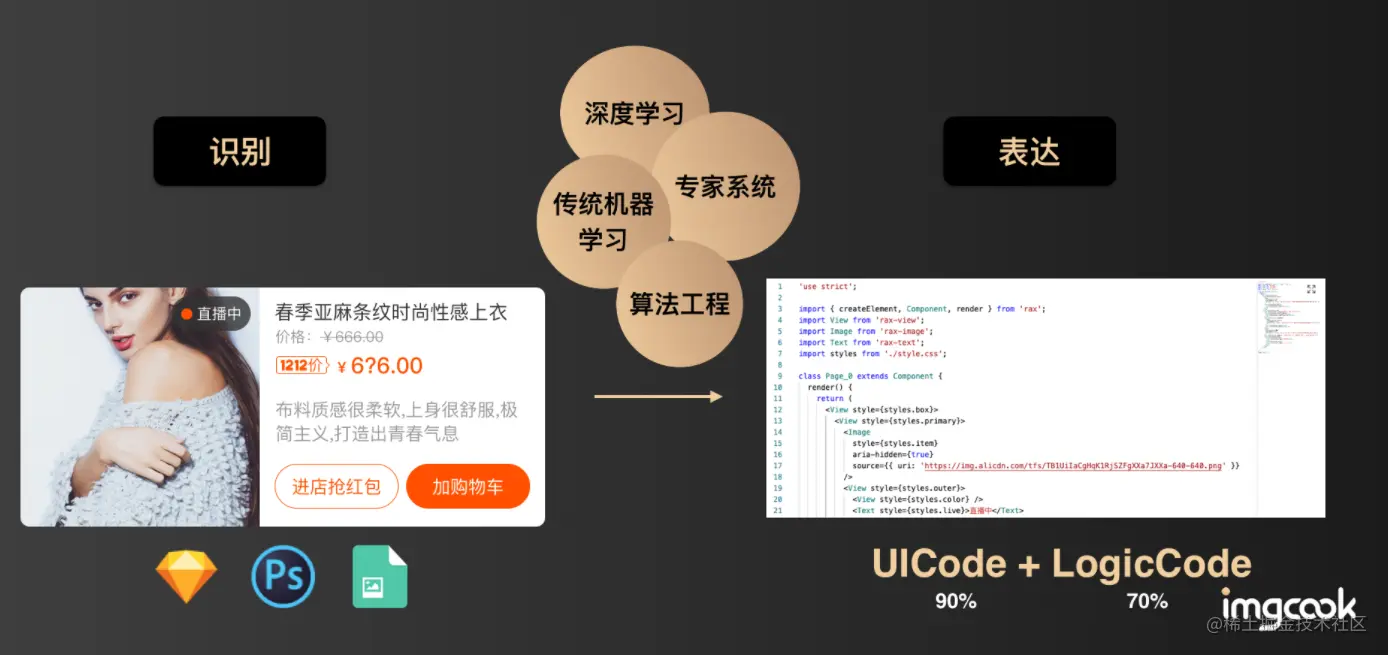

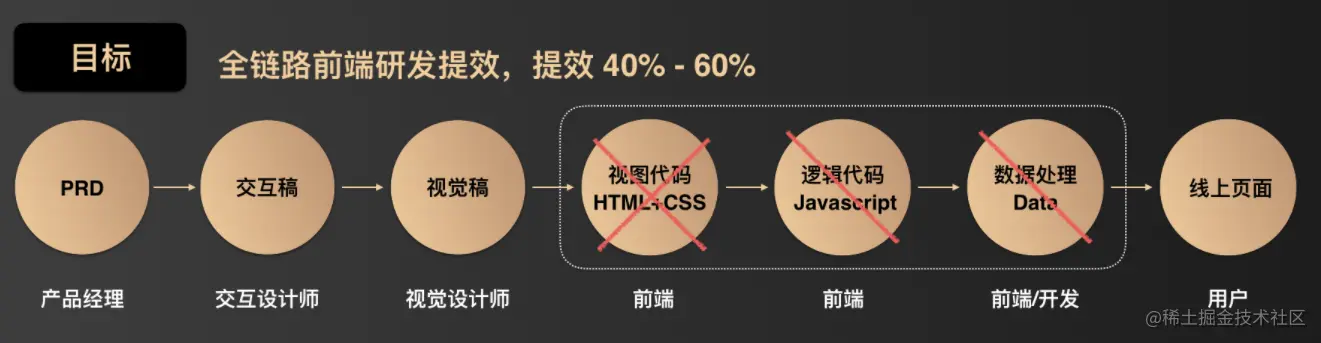

核心想法
-

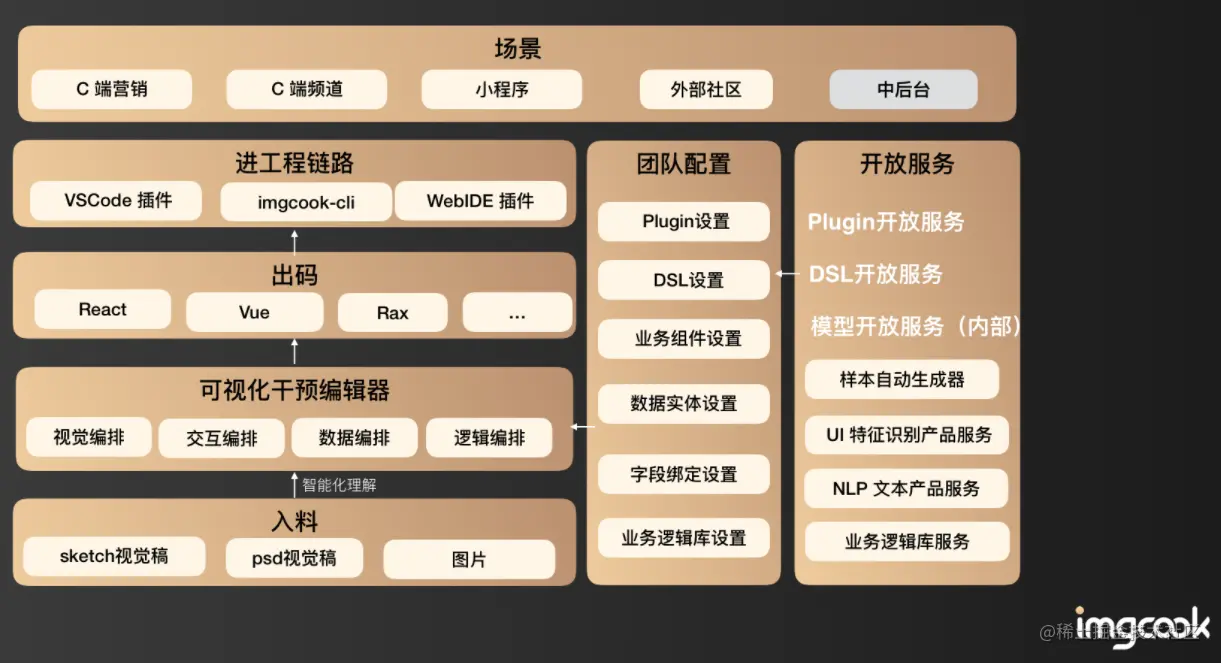

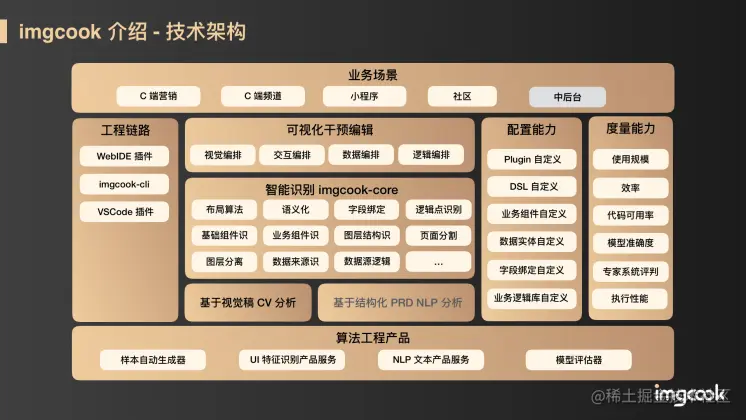

产品的大致架构
-
用户的操作界面
12. 其他的一些思考
实现前端可视化搭建是一个耗时长久的浩大工程，期间可能还会遇到以下技术难点，由于篇幅有限暂时不一一深入研究，后续有机会可以持续补充和完善：
- 无限画布（允许用户在非常广阔的虚拟画布上进行自由的创作，让设计师能够直接在平台上像在sketch上一样工作）
- 容灾系统（解决服务器宕机或者其他灾难发生时，保障用户数据的问题）
- 代码可用率（检验是 low-code 还是 no-code 的最佳标准）
- 多人协同（方便团队协作快速完成一个大型的复杂应用）
# 参考文章
这里很多资料，来源于本人参与的早早聊大会的讲师 PPT 材料，在这其中我也做了一些筛选和整合，加入了自己制作的图表，也欢迎各位关注这个干货满满的会议。
再列举一些其他参考的文章或者网站：
