Netty 服务启动心路历程

要求 😯

最少能看懂 netty-example 的 echo范例

示例 😄

    public void bind(Integer port) {
        NioEventLoopGroup boss = new NioEventLoopGroup(1);
        NioEventLoopGroup work = new NioEventLoopGroup(1);

        try {
            ServerBootstrap serverBootstrap = new ServerBootstrap();
            final ServerTransactionHandler serverTransactionHandler = new ServerTransactionHandler(this.applicationContext);
            serverBootstrap.group(boss, work)
                    .channel(NioServerSocketChannel.class)
                    .handler(new LoggingHandler())
                    .childHandler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        public void initChannel(SocketChannel ch) {
                            ch.pipeline()
                                    .addLast(new MessageDecoder(serialization))
                                    .addLast(new MessageEncoder(serialization))
                                    .addLast(new IdleStateHandler(20, 40, 60))
                                    .addLast(serverTransactionHandler);
                        }
                    }).option(ChannelOption.SO_BACKLOG, 128)
                    .childOption(ChannelOption.SO_KEEPALIVE, true);
            channelFuture = serverBootstrap.bind(port).sync();
        } catch (Exception e) {
            e.printStackTrace();
        }
    }

讲述过程 😂

• NioEventLoopGroup 初始化
  • 类图
  • NioEventLoop
• ServerBootstrap 启动
  • channel
  • handler 和 childHandler
  • bind (重点)
    • ChannelPipeline (稍微提及)
    • ChannelHandlerContext (稍微提及)
• NioServerSocketChannel 初始化
• Pipeline和ChannelHandlerContext的初始化

ServerBootstrap 和 NioServerSocketChannel 不是完全按照这里描述的顺序出现，还是按照Netty启动的顺序出现. 这里这是单独罗列. 😂

能收获到什么 📌

希望看完后，能理解他们之间的关系. 😂

视频版 🌲

文字版 👷

NioEventLoopGroup的初始化

NioEventLoopGroup 构造方法

 public NioEventLoopGroup(int nThreads) {
     this(nThreads, (Executor) null);
 }

public NioEventLoopGroup(int nThreads, Executor executor) {
    this(nThreads, executor, SelectorProvider.provider());
}

public NioEventLoopGroup(int nThreads, Executor executor, final SelectorProvider selectorProvider) {
    this(nThreads, executor, selectorProvider, DefaultSelectStrategyFactory.INSTANCE);
}

public NioEventLoopGroup(int nThreads, Executor executor, final SelectorProvider selectorProvider,
                         final SelectStrategyFactory selectStrategyFactory) {
    //看UML
    super(nThreads, executor, selectorProvider, selectStrategyFactory, RejectedExecutionHandlers.reject());
}

MultithreadEventLoopGroup 构造方法

protected MultithreadEventLoopGroup(int nThreads, Executor executor, Object... args) {
    super(nThreads == 0 ? DEFAULT_EVENT_LOOP_THREADS : nThreads, executor, args);
}

MultithreadEventExecutorGroup 构造方法

protected MultithreadEventExecutorGroup(int nThreads, ThreadFactory threadFactory, Object... args) {
    this(nThreads, threadFactory == null ? null : new ThreadPerTaskExecutor(threadFactory), args);
}

protected MultithreadEventExecutorGroup(int nThreads, Executor executor, Object... args) {
    this(nThreads, executor, DefaultEventExecutorChooserFactory.INSTANCE, args);
}

初始化核心逻辑

protected MultithreadEventExecutorGroup(int nThreads, Executor executor,
                                        EventExecutorChooserFactory chooserFactory, Object... args) {
	//跳过校验
    //这里只是一个数组. 还没有实例化填充数据
    //children 数组对象 EventExecutor
    children = new EventExecutor[nThreads];

    for (int i = 0; i < nThreads; i ++) {
        boolean success = false;
        try {
            //交给子类去实例化，子类可以自由选择，可以是NIO，可以是Epoll也可以是Kqueue等等
            children[i] = newChild(executor, args);
            success = true;
        } catch (Exception e) {
            // TODO: Think about if this is a good exception type
            throw new IllegalStateException("failed to create a child event loop", e);
        } finally {
			//初始化失败以后的善后工作... 先跳过
        }
    }
	//根据children数组的长度选择EventExecutorChooser，如果是2的n次幂使用
    //PowerOfTwoEventExecutorChooser 否则使用 GenericEventExecutorChooser(轮询)
    chooser = chooserFactory.newChooser(children);
	//终止的监听器
    final FutureListener<Object> terminationListener = new FutureListener<Object>() {
        @Override
        public void operationComplete(Future<Object> future) throws Exception {
            if (terminatedChildren.incrementAndGet() == children.length) {
                terminationFuture.setSuccess(null);
            }
        }
    };
	//设置上
    for (EventExecutor e: children) {
        e.terminationFuture().addListener(terminationListener);
    }

    Set<EventExecutor> childrenSet = new LinkedHashSet<EventExecutor>(children.length);
    Collections.addAll(childrenSet, children);
    readonlyChildren = Collections.unmodifiableSet(childrenSet);
}

MultithreadEventExecutorGroup#newChild

看下 NioEventLoopGroup 的实现

@Override
protected EventLoop newChild(Executor executor, Object... args) throws Exception {
    return new NioEventLoop(this, executor, (SelectorProvider) args[0],
        ((SelectStrategyFactory) args[1]).newSelectStrategy(), (RejectedExecutionHandler) args[2]);
}

NioEventLoop

初始化比较简单，具体可以看代码， UML 的关系相对比较重要，关注他的核心方法

• register
• SingleThreadEventExecutor#run

总结

NioEventLoopGroup 的初始化比较简单，主要是了解一个 Group 中存在几个 NioEventLoop ,数量在初始化的时候指定，默认是CPU核数的2倍

ServerBootstrap 👀

ServerBootstrap serverBootstrap = new ServerBootstrap();

ServerBootstrap 是一个启动类，非线程安全，但是启动仅一次，也没啥关系 (目前还没看到过需要启动多次的情况) group，handler等设置的方法可以看下代码，简单就直接跳过了

channel

也是一个设置方法，但是设计到一个Channel 的factory

public B channel(Class<? extends C> channelClass) {
    if (channelClass == null) {
        throw new NullPointerException("channelClass");
    } else {
        return this.channelFactory((io.netty.channel.ChannelFactory)(new ReflectiveChannelFactory(channelClass)));
    }
}

代码很简单，就是设置一个 ReflectiveChannelFactory 到字段 channelFactory 上 ReflectiveChannelFactory 何许人也，一个channel的工厂类，生成模板的方式是反射. 具体的类型需要外网传递进来，例如这里传递进来的就是 NioServerSocketChannel.class . 后文讲述 initAndRegister 还会描述到。

childHandler

设置childHandler，代码也比较简单，一个普通的set方法，这里提一下他的特殊性.

• child是什么?
• 存在child，那么parent又是什么?

child和parent是相对而已，这里的parent可以理解是ServerSocketChannel. child则是SocketChannel. 所以 childHandler 是给后续链接上来的 Channel 使用的 handler .. 理解了这一层, option 和 childOption 就不在话下了

我们继续往下走..

bind 📖

绑定端口到socket上，在NIO中讲述的时候比较简单，获取 ServerSocketChannel ，然后调用 Socket 的 bind 就可以完成一个NIO的启动了. 但是在Netty中

• ServerSocketChannel  在哪里，只有一个 NioServerSocketChannel.class ，还是 Netty 包的.
• Socket 的 bind 到底是在哪里调用的.

public ChannelFuture bind(int inetPort) {
    return this.bind(new InetSocketAddress(inetPort));
}

public ChannelFuture bind(SocketAddress localAddress) {
    this.validate();
    if (localAddress == null) {
        throw new NullPointerException("localAddress");
    } else {
        return this.doBind(localAddress);
    }
}

doBind 🐎

private ChannelFuture doBind(final SocketAddress localAddress) {
    //initAndRegister 字面意思，好像逻辑都在这里边了
    final ChannelFuture regFuture = this.initAndRegister();
    final Channel channel = regFuture.channel();
    //如果初始化和注册存在异常，说明注册失败.
    if (regFuture.cause() != null) {
        return regFuture;
    } else if (regFuture.isDone()) {
        //注册完成了那就去执行bind操作
        ChannelPromise promise = channel.newPromise();
        doBind0(regFuture, channel, localAddress, promise);
        return promise;
    } else {
        //还在处理当中，那就等注册完成的时候回调这里完成doBind0
        final AbstractBootstrap.PendingRegistrationPromise promise = new AbstractBootstrap.PendingRegistrationPromise(channel);
        regFuture.addListener(new ChannelFutureListener() {
            public void operationComplete(ChannelFuture future) throws Exception {
                Throwable cause = future.cause();
                if (cause != null) {
                    promise.setFailure(cause);
                } else {
                    promise.registered();
                    AbstractBootstrap.doBind0(regFuture, channel, localAddress, promise);
                }

            }
        });
        return promise;
    }
}

initAndRegister 💥

final ChannelFuture initAndRegister() {
    Channel channel = null;
    try {
        //channelFactory 就是上文提到的 ReflectiveChannelFactory
        //生成的方式很简单，就是根据传递到底class进行一次反射调用
        channel = this.channelFactory.newChannel();
        this.init(channel);
    } catch (Throwable var3) {
        if (channel != null) {
            channel.unsafe().closeForcibly();
            return (new DefaultChannelPromise(channel, GlobalEventExecutor.INSTANCE)).setFailure(var3);
        }

        return (new DefaultChannelPromise(new FailedChannel(), GlobalEventExecutor.INSTANCE)).setFailure(var3);
    }
	//反射成功以后，执行注册操作
    ChannelFuture regFuture = this.config().group().register(channel);
    if (regFuture.cause() != null) {
        if (channel.isRegistered()) {
            channel.close();
        } else {
            channel.unsafe().closeForcibly();
        }
    }

    return regFuture;
}

🦑 由于这里涉及到 NioServerSocketChannel 的初始化，这里先打断，看完他的反射初始化逻辑

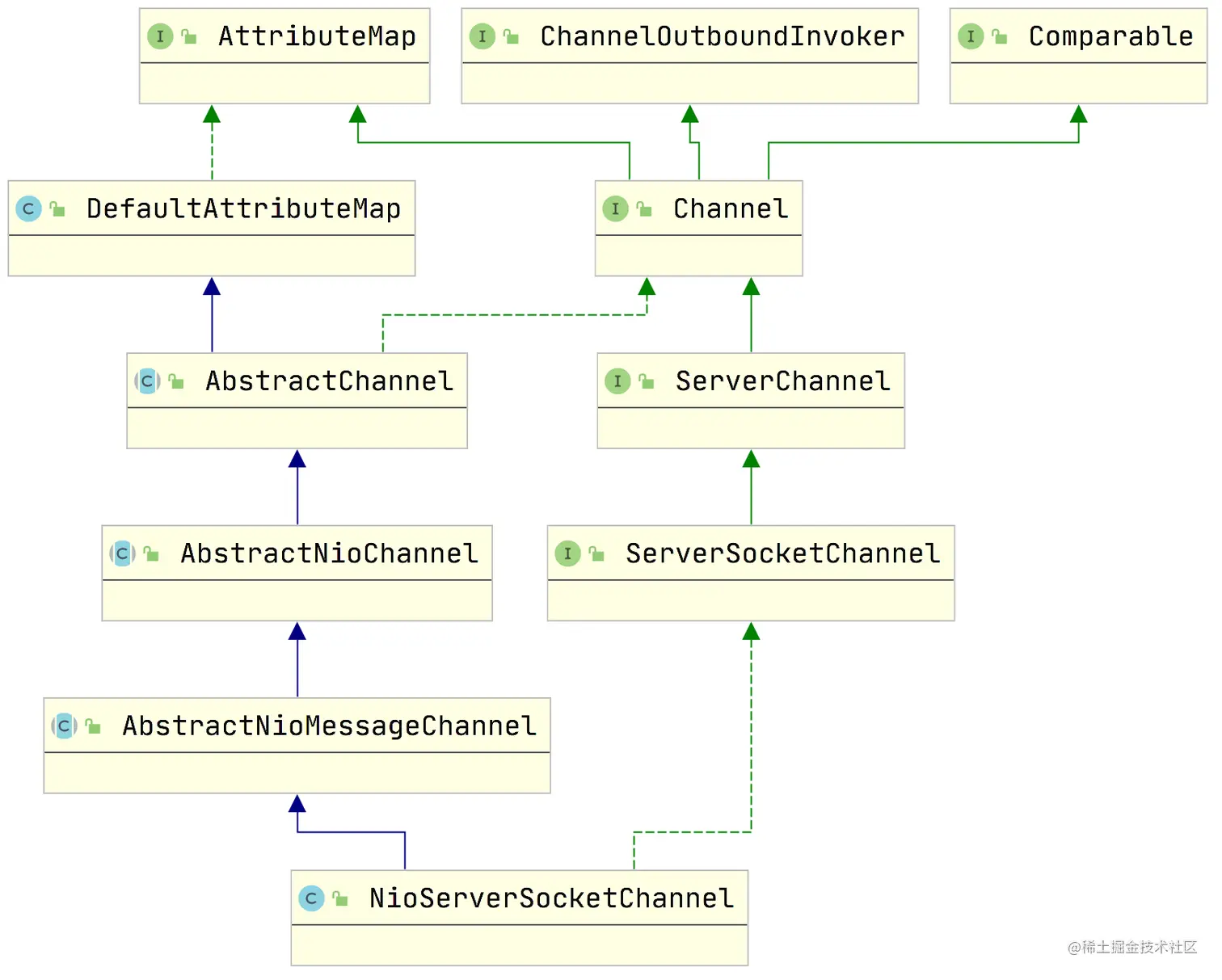

NioServerSocketChannel 的初始化🔨

ReflectiveChannelFactory的反射

public T newChannel() {
    try {
        return (Channel)this.clazz.getConstructor().newInstance();
    } catch (Throwable var2) {
        throw new ChannelException("Unable to create Channel from class " + this.clazz, var2);
    }
}

public NioServerSocketChannel() {
    this(newSocket(DEFAULT_SELECTOR_PROVIDER));
}

private static java.nio.channels.ServerSocketChannel newSocket(SelectorProvider provider) {
    try {
        return provider.openServerSocketChannel();
    } catch (IOException var2) {
        throw new ChannelException("Failed to open a server socket.", var2);
    }
}

public NioServerSocketChannel(java.nio.channels.ServerSocketChannel channel) {
    super((Channel)null, channel, 16);
    this.config = new NioServerSocketChannel.NioServerSocketChannelConfig(this, this.javaChannel().socket());
}

AbstractNioMessageChannel 的实例化

protected AbstractNioMessageChannel(Channel parent, SelectableChannel ch, int readInterestOp) {
    super(parent, ch, readInterestOp);
}

AbstractNioChannel 的实例化

protected AbstractNioChannel(Channel parent, SelectableChannel ch, int readInterestOp) {
    super(parent);
    this.ch = ch;
    //设置感兴趣的事件列表，后续在注册的时候会使用到
    this.readInterestOp = readInterestOp;
    //设置为非阻塞.. 调用的是jdk SelectableChannel的方法
    ch.configureBlocking(false);
}

AbstractChannel 的实例化

protected AbstractChannel(Channel parent) {
    this.parent = parent;
    this.id = this.newId();
	//unsafe的实例化，这里到最后描述
    this.unsafe = this.newUnsafe();
    //pipeline的实例化，这里到最后描述
    this.pipeline = this.newChannelPipeline();
}

初始化channel

反射完成 channel 实例化， 现在进入 init() 的过程.

@Override
void init(Channel channel) throws Exception {
    final Map<ChannelOption<?>, Object> options = options0();
    synchronized (options) {
        setChannelOptions(channel, options, logger);
    }

    final Map<AttributeKey<?>, Object> attrs = attrs0();
    synchronized (attrs) {
        for (Entry<AttributeKey<?>, Object> e : attrs.entrySet()) {
            @SuppressWarnings("unchecked")
            AttributeKey<Object> key = (AttributeKey<Object>) e.getKey();
            channel.attr(key).set(e.getValue());
        }
    }
	//获取pipeline
    ChannelPipeline p = channel.pipeline();

    final EventLoopGroup currentChildGroup = childGroup;
    final ChannelHandler currentChildHandler = childHandler;
    final Entry<ChannelOption<?>, Object>[] currentChildOptions;
    final Entry<AttributeKey<?>, Object>[] currentChildAttrs;
    //填充option
    synchronized (childOptions) {
        currentChildOptions = childOptions.entrySet().toArray(newOptionArray(0));
    }
    synchronized (childAttrs) {
        currentChildAttrs = childAttrs.entrySet().toArray(newAttrArray(0));
    }
    //NioServerSocket 初始化的时候会进入到这里来到
    p.addLast(new ChannelInitializer<Channel>() {
        @Override
        public void initChannel(final Channel ch) throws Exception {
            final ChannelPipeline pipeline = ch.pipeline();
            ChannelHandler handler = config.handler();
            if (handler != null) {
                pipeline.addLast(handler);
            }

            ch.eventLoop().execute(new Runnable() {
                @Override
                public void run() {
                    //继续添加一个ServerBootstrapAcceptor，用于处理即将到来的链接
                    pipeline.addLast(new ServerBootstrapAcceptor(
                            ch, currentChildGroup, currentChildHandler, currentChildOptions, currentChildAttrs));
                }
            });
        }
    });
}

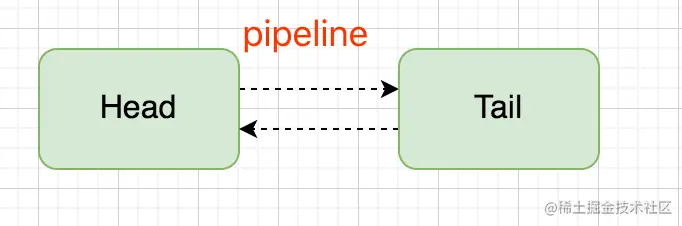

如果没有看完全部的，这里可能看的有点蒙B，但是没关系，先看一下，等到看完全部的时候就会得到升华或者是忘记了. 😂 pipeline执行addLast的时候是直接执行的，等到讲Pipeline和ChannelHandlerContext 的时候再来回顾好了.

ServerBootstrap 的bind后续

在 initAndRegister 的后续中，补充了 NioServerSocketChannel 的初始化，目前已经完成了 init 的过程，现在继续看 register 的过程.

ChannelFuture regFuture = this.config().group().register(channel);

• this.config() 上文描述的 ServerBootstrapConfig
• group() 获取的是ServerBootstrapConfig中初始化的 group , 而这个group在server端是NioEventLoopGroup

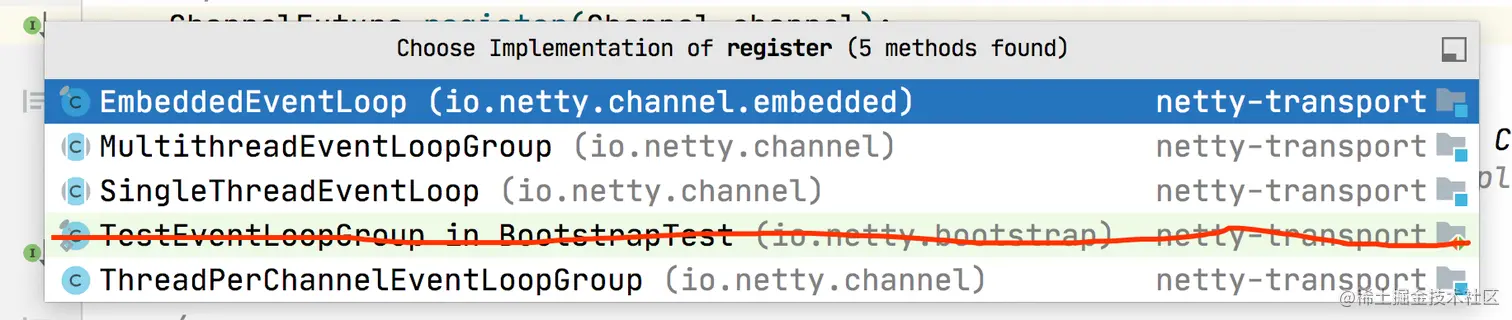

所以我们继续看 NioEventLoopGroup 的注册逻辑. 发现这个接口的实现有5个，排除调测试的还有4个

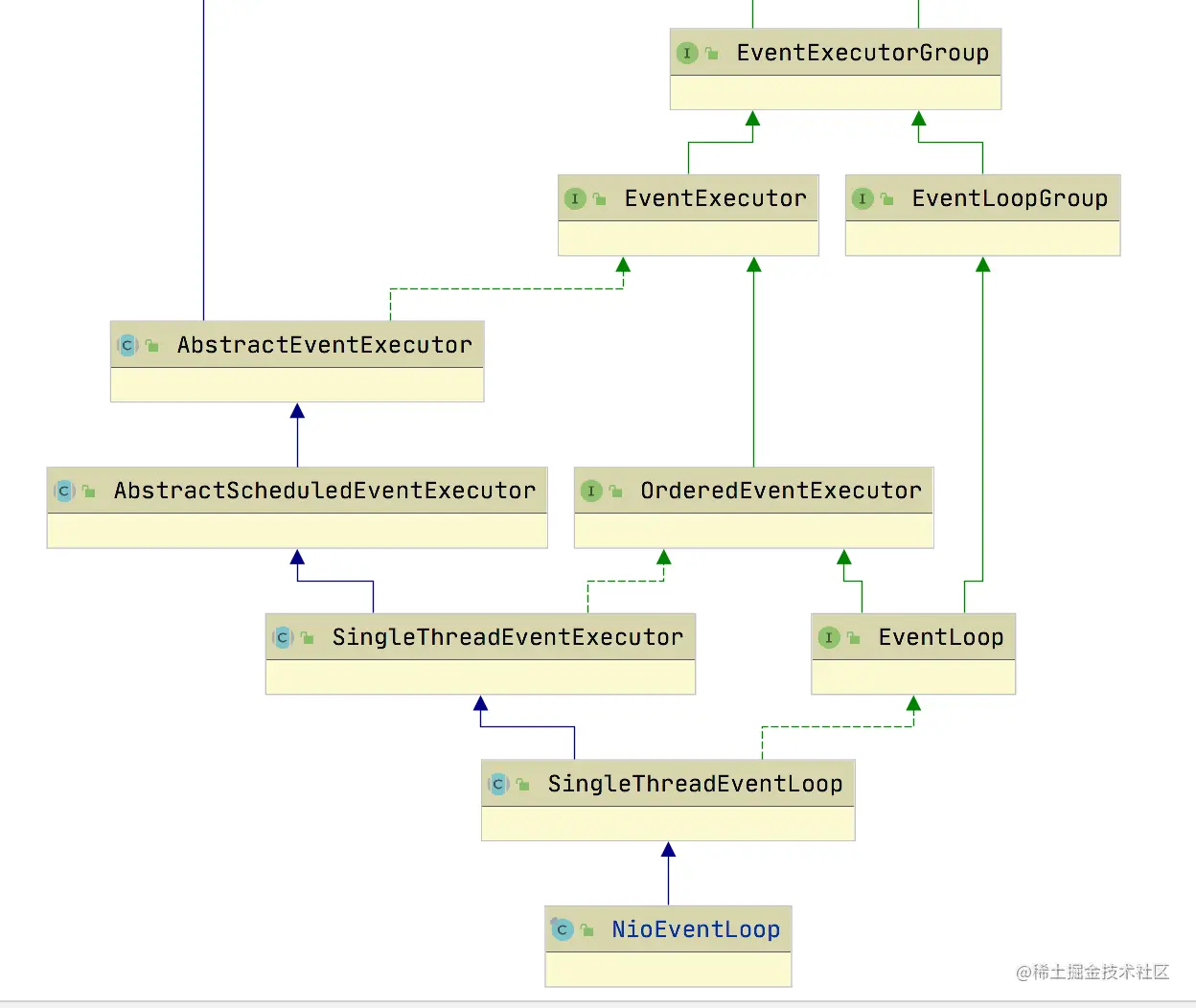

这个时候又会过过头看下 NioEventLoopGroup 的类图，发现 MultithreadEventLoopGroup 是他的👨父类.我们继续往下走..

MultithreadEventLoopGroup的注册

@Override
public ChannelFuture register(Channel channel) {
    return next().register(channel);
}

嗯，现在继续看下 next() 是何方神圣.

@Override
public EventLoop next() {
    return (EventLoop) super.next();
}

继续看下父类(MultithreadEventExecutorGroup)的实现

具体那个父类，可以继续看UML类图

@Override
public EventExecutor next() {
    //很好的chooser，好像在哪里看到过
    //确实在NioEventLoopGroup的初始化的时候确认过眼神
    //根据children数组的长度选择EventExecutorChooser，如果是2的n次幂使用
    //PowerOfTwoEventExecutorChooser 否则使用 GenericEventExecutorChooser(轮询)
    return chooser.next();
}

• 我们可以选择进去看看到底是怎么选择
• 我们也可以选择不看了.

我们已经知道了 next() ===> EventLoop ===> newChild 实例化的对象 ===> NioEventLoop

NioEventLoop 的register

实例化NioEventLoopGroup的时候稍微介绍过 NioEventLoop ， 说了他的实例化很简单，只需要简单的关注他的

• register和run方法

现在我们就遇到了他的 Registry

😅 结果我们在 NioEventLoop 中没有找到 Registry 方法， 继续看父类，必须父类有自己就有. 果不其然，在 SingleThreadEventLoop 找到了

再次重申UML类图的重要性

@Override
public ChannelFuture register(Channel channel) {
    return register(new DefaultChannelPromise(channel, this));
}

@Override
public ChannelFuture register(final ChannelPromise promise) {
    ObjectUtil.checkNotNull(promise, "promise");
    promise.channel().unsafe().register(this, promise);
    return promise;
}

嗯， unsafe() 又是何许人也.

unsafe

经历了几个跳转以后，我们千万别忘了 channel() 就是我们刚开始反射创建的 NioServerSocketChannel

在 NioServerSocketChannel 初始化的时候，补充了2个注释

• unsafe的实例化，这里到最后描述
• pipeline的实例化，这里到最后描述

终于到最后了. 继续到 AbstractChannel 的构造方法中看看是如何实现的.

protected AbstractChannel(Channel parent) {
    this.parent = parent;
    id = newId();
    unsafe = newUnsafe();
    pipeline = newChannelPipeline();
}

protected abstract AbstractUnsafe newUnsafe();

protected DefaultChannelPipeline newChannelPipeline() {
    return new DefaultChannelPipeline(this);
}

这里的 newUnsafe 是一个抽象方法，看看子类是怎么实现的. 子类稍微有点多，就算把测试排除完，也有好几个. 但是我们这里描述的是 NioServerSocketChannel ，只需要看它的类图上出现了哪些即可，经过精确查找，我们找到了 AbstractNioMessageChannel

@Override
protected AbstractNioUnsafe newUnsafe() {
    return new NioMessageUnsafe();
}

NioMessageUnsafe 什么东西，先上类图. 确实是 Unsafe 的孩子，没有错，继续顺藤摸瓜找到 registry方法 ，类图是可以直接找到该方法的，但是不想搞一个这么大的图了. 沿着 NioMessageUnsafe 最终在 AbstractUnsafe 中找到了，我们继续看下.

@Override
public final void register(EventLoop eventLoop, final ChannelPromise promise) {
    if (eventLoop == null) {
        throw new NullPointerException("eventLoop");
    }
    if (isRegistered()) {
        promise.setFailure(new IllegalStateException("registered to an event loop already"));
        return;
    }
    //只能自己注册自己，不能让别人来自己
    if (!isCompatible(eventLoop)) {
        promise.setFailure(
                new IllegalStateException("incompatible event loop type: " + eventLoop.getClass().getName()));
        return;
    }
    //这个channel和这个eventLoop绑定起来 一个channel和一个线程绑定起来
    AbstractChannel.this.eventLoop = eventLoop;

    if (eventLoop.inEventLoop()) {
        register0(promise);
    } else {
        try {
            eventLoop.execute(new Runnable() {
                @Override
                public void run() {
                    register0(promise);
                }
            });
        } catch (Throwable t) {
            logger.warn(
                    "Force-closing a channel whose registration task was not accepted by an event loop: {}",
                    AbstractChannel.this, t);
            closeForcibly();
            closeFuture.setClosed();
            safeSetFailure(promise, t);
        }
    }
}

这个注册方法稍微有点大，我们拆开一点一点看. 先看看参数

• EventLoop eventLoop 它的实现是SingleThreadEventLoop,但是更具体的应该是 NioEventLoop 具体就不描述了，整个调用链路下来很清晰了.
• final ChannelPromise promise 看调用链路即可

isCompatible(eventLoop)

compatible 英文翻译兼容, 看下它的实现.

AbstractNioChannel#isCompatible

为啥是它呢，看UML

@Override
protected boolean isCompatible(EventLoop loop) {
    return loop instanceof NioEventLoop;
}

既然在这里补充了这么多，那就在补充一下这句

//这个channel和这个eventLoop绑定起来 一个channel和一个线程绑定起来
AbstractChannel.this.eventLoop = eventLoop;

为啥是 AbstractChannel.this.eventLoop ，因为 AbstractUnsafe 是在 AbstractChannel 中的内部类，所以是这种写法 另外

• 每一个 Channel 都会和一个 EventLoop 进行绑定，就是 NioServerSocketChannel 也不例外，当然 NioSocketChannel 那就更加不例外了. 所以这里的设置是将 eventLoop 给对应的 channel 进行绑定

eventLoop.inEventLoop()

也是一个接口，从URL和实现找到它在那个类中， AbstractEventExecutor 可以找到方法

@Override
public boolean inEventLoop() {
    return inEventLoop(Thread.currentThread());
}

继续找， SingleThreadEventExecutor

@Override
public boolean inEventLoop(Thread thread) {
    return thread == this.thread;
}

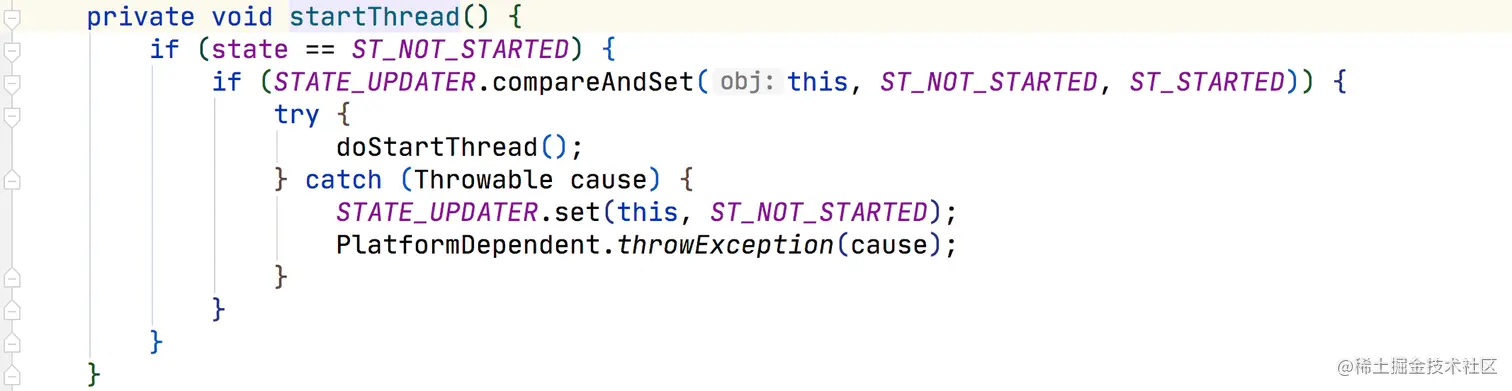

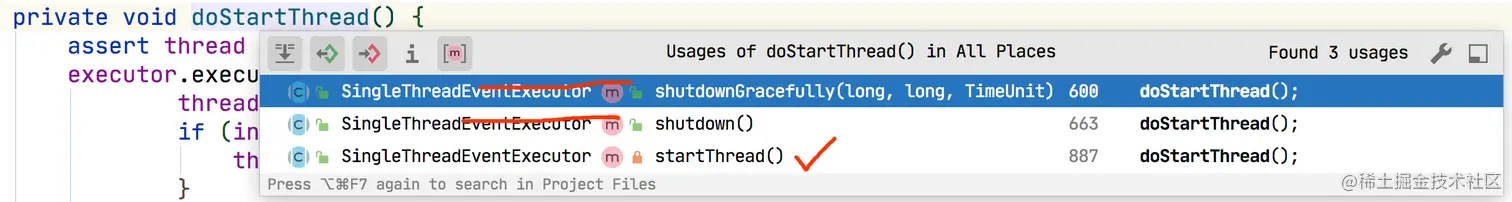

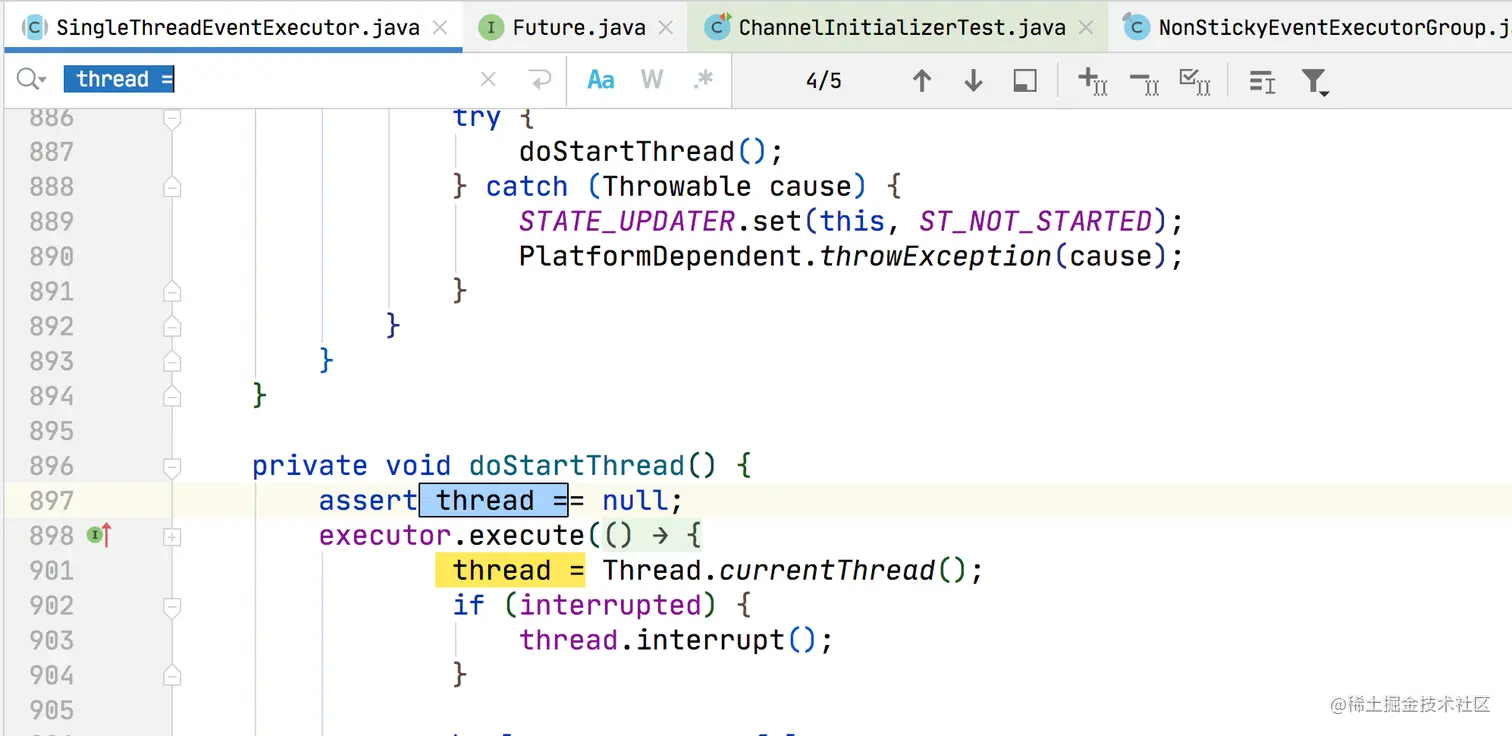

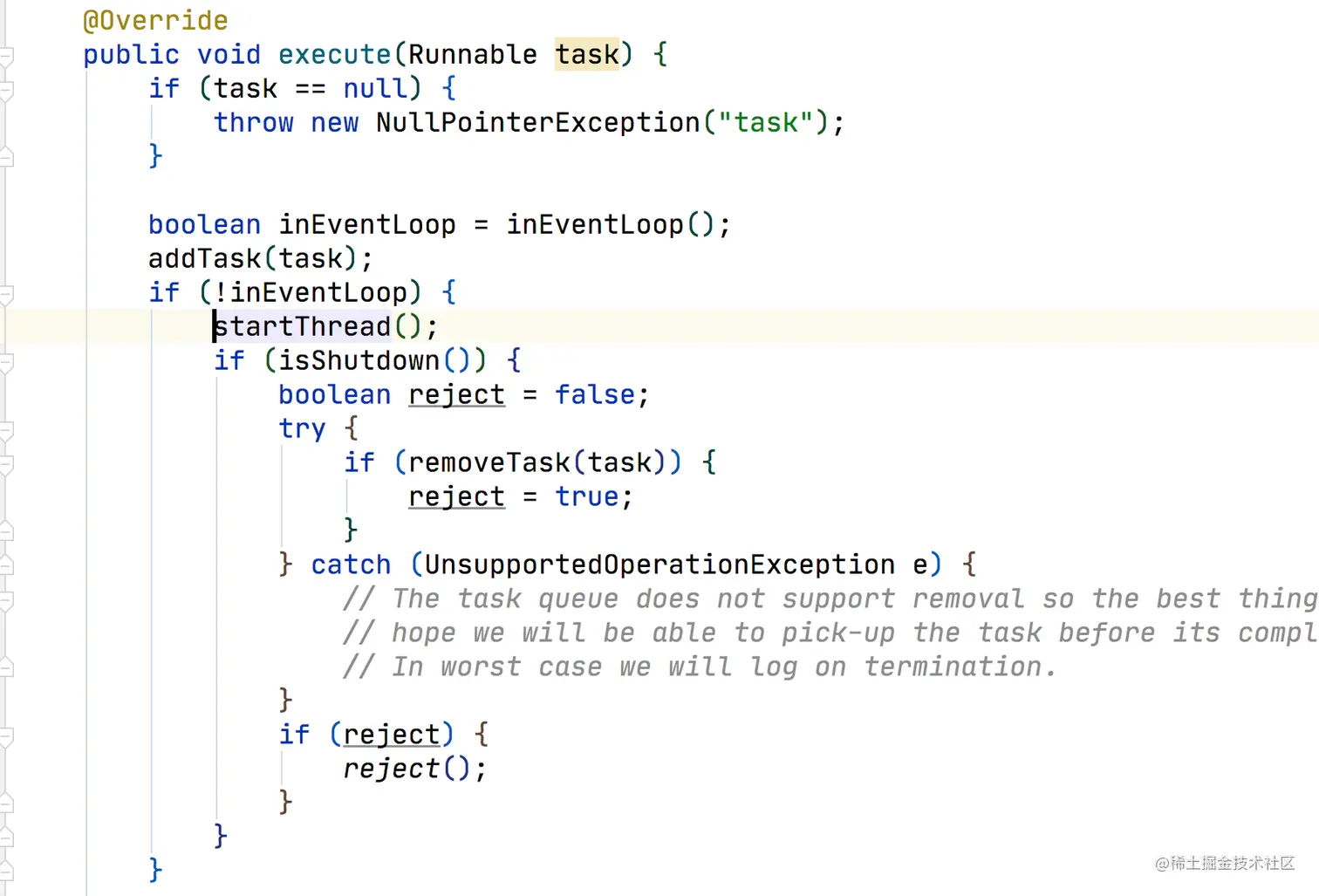

thread 参数好理解， this.thread 是什么东西，一路上从未遇到过, 再看看它是在哪里 赋值 的 使用  thread = 在 SingleThreadEventExecutor 中查找，仅有5处出现. doStartThread 处是正确赋值的地方. 相比大家应该都知道了.. 一路下来就是这里调用的了，那么基本上可以确定, this.thread == null 了，所以 eventLoop.inEventLoop() 会返回false. 走异步逻辑去进行注册. 而走异步注册逻辑的时候，刚好调用的是上图的 execute ，巧不巧. 😂

除了这种思路是可以说明以外，其实还有一种.

如果现在是一个main方法在跑，那么现在的主流程还是在 main 线程上，那么main线程会等同于 NioEventLoop 中的 thread 吗，想必是不会的.

register0

提交了注册任务到 NioEventLoop 后，什么时候执行，就要看这个线程争不争气了.

private void register0(ChannelPromise promise) {
    //去掉了异常和判断的变量，不影响阅读，注释保留
	doRegister();
	// Ensure we call handlerAdded(...) before we actually notify the promise. This is needed as the
	// user may already fire events through the pipeline in the ChannelFutureListener.
	pipeline.invokeHandlerAddedIfNeeded();
	safeSetSuccess(promise);
	pipeline.fireChannelRegistered();
	// Only fire a channelActive if the channel has never been registered. This prevents firing
	// multiple channel actives if the channel is deregistered and re-registered.
	if (isActive()) {
	    if (firstRegistration) {
	        pipeline.fireChannelActive();
	    } else if (config().isAutoRead()) {
	        // This channel was registered before and autoRead() is set. This means we need to begin read
	        // again so that we process inbound data.
	        //
	        // See https://github.com/netty/netty/issues/4805
	        beginRead();
	    }
	}
}

这段注册流程涉及了 pipeline , 所以一行一行的看下

• doRegister 调用子类来进行注册，代码在 AbstractNioChannel 中，比较简单. 唯一需要关注的就是0这个参数，为什么是0呢，注册的时候不应该是 OP_ACCEPT 吗

selectionKey = javaChannel().register(eventLoop().unwrappedSelector(), 0, this);

• invokeHandlerAddedIfNeeded 下一个小节描述.
• fireChannelRegistered 下下一个小节描述
• isActive channel是否调用了 bind 的系统调用，很显然到目前为止并未调用，所以是 false .

到这里为主，registry的流程算是真正的完成了. 但是 bind 的流程也就走完了初始化 channel的过程，真实的系统调用 bind 还没有执行呢，所以我们继续往下看，但是真实的看 bind 之前，我们先差个楼，看下 pipeline 的庐山真面目.

Pipeline 🐂

pipeline 英文翻译流水线和Filter有异曲同工的意思。 先上UML类图

Pipeline的初始化

protected DefaultChannelPipeline(Channel channel) {
    this.channel = ObjectUtil.checkNotNull(channel, "channel");
    succeededFuture = new SucceededChannelFuture(channel, null);
    voidPromise =  new VoidChannelPromise(channel, true);
	//初始化双向链表的头部和尾部
    tail = new TailContext(this);
    head = new HeadContext(this);
	//双向链表 头部指向尾部,尾部指向头部.
    head.next = tail;
    tail.prev = head;
}

Pipeline 的初始化很简单，就是在pipeline内部建立一个双向链表. 链表的头部是一个 ChannelHandlerContext  尾部也是一个 ChannelHandlerContext

Pipeline 添加节点

Pipeline 作为一个链表，作为核心的莫过于添加节点和删除节点，那么添加和删除的时候还有哪些额外的操作呢.

@Override
public final ChannelPipeline addLast(ChannelHandler... handlers) {
    return addLast(null, handlers);
}

@Override
public final ChannelPipeline addLast(EventExecutorGroup executor, ChannelHandler... handlers) {
    for (ChannelHandler h: handlers) {
        addLast(executor, null, h);
    }
    return this;
}

//添加节点核心逻辑
@Override
public final ChannelPipeline addLast(EventExecutorGroup group, String name, ChannelHandler handler) {
    final AbstractChannelHandlerContext newCtx;
    synchronized (this) {
        //检查handler是否重复
        checkMultiplicity(handler);
		//建立一个context上下文, 和handler建立绑定关系，具体可以看下一个小节的讲述
        //new DefaultChannelHandlerContext(this, childExecutor(group), name, handler);
        //newContext的就是实例化一个DefaultChannelHandlerContext对象
        newCtx = newContext(group, filterName(name, handler), handler);
		//将newCtx添加到链表中，具体的操作请看数据结构链表一节.
        addLast0(newCtx);
		//到这一步为止registered可能是false也是true
        //如果是server刚刚初始化的时候，registerred 肯定是false.
        //所以将任务添加到待执行任务的尾部(待执行任务也是一个链表，等待channel注册的时候这些context的
        //任务会一并触发)，并修改context的状态标识位.
        if (!registered) {
            //设置状态标识位
            newCtx.setAddPending();
            //填充任务到链表
            callHandlerCallbackLater(newCtx, true);
            return this;
        }
		//如果已经注册完成了，
        EventExecutor executor = newCtx.executor();
        if (!executor.inEventLoop()) {
            //设置状态标识位
            newCtx.setAddPending();
            //执行任务(执行完任务后会修改状态标志为ADD_COMPLETE)
            executor.execute(new Runnable() {
                @Override
                public void run() {
                    callHandlerAdded0(newCtx);
                }
            });
            return this;
        }
    }
    callHandlerAdded0(newCtx);
    return this;
}

这一点是pipeline添加节点的核心内容，那么添加节点的任务是在什么时候触发的呢 ?

其实在服务启动的时候已经有过描述，在 初始化channel 一节 的时候为其添加了一个 handler . 那个时候 pipeline 的结构是这样的

添加前 添加后 Context存在一个转换标志位的过程，那么这个过程是在什么时间节点执行的呢

在讲述 Regiseter0 的时候还遗留了2个问题到下下小节讲解，现在来解决第一个问题.

• invokeHandlerAddedIfNeeded

这个是为了防止用户使用ChannelFutureListener来触发pipeline的一些事件，所以需要提前吧pipeline上节点的Context进行初始化.

final void invokeHandlerAddedIfNeeded() {
    assert channel.eventLoop().inEventLoop();
    if (firstRegistration) {
        firstRegistration = false;
        callHandlerAddedForAllHandlers();
    }
}

继续调用所有添加的handler

    private void callHandlerAddedForAllHandlers() {
        final PendingHandlerCallback pendingHandlerCallbackHead;
        synchronized (this) {
            assert !registered;
            // This Channel itself was registered.
            registered = true;
			//获取链表头部节点
            pendingHandlerCallbackHead = this.pendingHandlerCallbackHead;
            // Null out so it can be GC'ed.
            this.pendingHandlerCallbackHead = null;
        }
        //头部节点的类型是什么呢 PendingHandlerCallback是一个抽象类
        //它的实现有PendingHandlerAddedTask
        //PendingHandlerRemovedTask
        PendingHandlerCallback task = pendingHandlerCallbackHead;
        while (task != null) {
            //轮询执行任务
            task.execute();
            task = task.next;
        }
    }

所以在执行的时候会触发PendingHandlerAddedTask任务，继续看看该任务做了啥

@Override
void execute() {
    EventExecutor executor = ctx.executor();
    if (executor.inEventLoop()) {
        //继续调用
        callHandlerAdded0(ctx);
    } else {
        try {
            executor.execute(this);
        } catch (RejectedExecutionException e) {
            remove0(ctx);
            ctx.setRemoved();
        }
    }
}

added0

private void callHandlerAdded0(final AbstractChannelHandlerContext ctx) {
    //异常处理过滤掉
	ctx.setAddComplete();
	ctx.handler().handlerAdded(ctx);
}

这里就完成了2件事

• 设置标志位，表明pipeline上的context节点可以使用了
• handlerAdded 将Context设置到handler中去，表明了Handler已经可以处理任何事件了.

到目前为止，pipeline已经可以处理即将到来的事件了，这也就表明后续的register也会被pipeline进行处理.

总结

总体来说，Netty中的pipeline是一个责任链模式 (filter chain) , 通过一个双向链表将 ChannelHandlerContext 勾连起来，既然是责任链模式，那我们核心需要关注的就是链的头部，也就是什么时候开展的，如果我们过于沉迷于中间的 handler , 那么就会陷入 Debug 的汪洋大海.

ChannelHandlerContext和ChannelHandler 🏁

将这两者放在一起说是他们存在一个上下文的关系.

• ChannelHandler 具体处理业务逻辑的地方. 例如读取，写入，出现异常如何处理等等
  • handlerAdded
  • handlerRemoved
  • exceptionCaught

子类有很多的拓展，这里不一一在描述了

• ChannelHandlerContext
  • channel
  • executor
  • handler 和哪一个handler绑定

ChannelHandlerContext 同它的名字一样肯定是和一个 ChannelHandler 进行绑定的，从它的方法也可已看的出来.

这样就形成了一个一对一的关系 , 一个 ChannelHandlerContext 和 ChannelHandler 成一个整体，共同成了 Pipeline 上的一个点.

ChannelHandlerContext

ChannelHandler

回顾Pipeline

在经历了 Pipeline 和 ChannelHandlerContext 后，我们在来回顾一开始遇到的问题

• pipeline.fireChannelRegistered 触发一个 Channel 注册事件. 且是在 Pipeline 中进行触发.

@Override
public final ChannelPipeline fireChannelRegistered() {
    //静态方法 从head头部开始
    AbstractChannelHandlerContext.invokeChannelRegistered(head);
    return this;
}

static void invokeChannelRegistered(final AbstractChannelHandlerContext next) {
    //next.executor ==> 注册channel的NioEventLoop
    //特别注意这里的next是ChannelHandlerContext实例对象，不是EventLoopGroup实例对象
    EventExecutor executor = next.executor();
    if (executor.inEventLoop()) {
        //成功触发
        next.invokeChannelRegistered();
    } else {
        executor.execute(new Runnable() {
            @Override
            public void run() {
                next.invokeChannelRegistered();
            }
        });
    }
}

触发Context中注册事件

private void invokeChannelRegistered() {
    if (invokeHandler()) {
        try {
            ((ChannelInboundHandler) handler()).channelRegistered(this);
        } catch (Throwable t) {
            notifyHandlerException(t);
        }
    } else {
        fireChannelRegistered();
    }
}

如果handler的状态标识位是添加完成就可以处理

    private boolean invokeHandler() {
		//初始化的时候会调用CAS，将handlerState设置成ADD_COMPLETE
        int handlerState = this.handlerState;
        //这里跳过order，因为ordered一直都是true
        return handlerState == ADD_COMPLETE || (!ordered && handlerState == ADD_PENDING);
    }

标志位的设置是在注册触发前执行的. 所以这里必然是ADD_COMPLETE 使用Context对应的Handler处理注册逻辑. 这里的Context 是Head

@Override
public void channelRegistered(ChannelHandlerContext ctx) throws Exception {
    invokeHandlerAddedIfNeeded(); //这里的逻辑上文已经描述过
    ctx.fireChannelRegistered();//继续触发下一次的注册逻辑.
}

继续执行下一次的逻辑

@Override
public ChannelHandlerContext fireChannelRegistered() {
    //findContextInbound() ，上面说过，context是一个链表，这里就是循环遍历链表获取下一个Context
    invokeChannelRegistered(findContextInbound());
    return this;
}

    private AbstractChannelHandlerContext findContextInbound() {
        AbstractChannelHandlerContext ctx = this;
        do {
            ctx = ctx.next;
        } while (!ctx.inbound);
        return ctx;
    }

这里就完成链一个环的构建。如果需要添加一个新的handler，直接在 Pipeline 上进行处理即可.

故事说到这里就完成 pipeline.fireChannelRegistered , 那问题来了，我们在ServerBootStrap中设置的handler是什么时候填充上去的呢. 别急我们继续往下走。

bind 后续

至此，我们已经完成了 Channel 的初始化， 已经selector的注册操作，虽然注册的是 0 ,并不是我们想要的 OP_ACCEPT ， 但好说也是注册上了。 顺道看了 Pipeline 的数据结构以及它是如何初始化的. 同时也了解了 ChannelHandlerContext 和 HandlerContext ，这里我们继续了解 bind 的后续，我们将一步一步走向 Socket 是如何执行 bind 这个系统调用的.

    private ChannelFuture doBind(final SocketAddress localAddress) {
        //异常部分就跳过了.
        final ChannelFuture regFuture = initAndRegister();
        final Channel channel = regFuture.channel();
        if (regFuture.isDone()) {
            ChannelPromise promise = channel.newPromise();
            doBind0(regFuture, channel, localAddress, promise);
            return promise;
        } else {
            // Registration future is almost always fulfilled already, but just in case it's not.
            final PendingRegistrationPromise promise = new PendingRegistrationPromise(channel);
            regFuture.addListener(new ChannelFutureListener() {
                @Override
                public void operationComplete(ChannelFuture future) throws Exception {
					promise.registered();
					doBind0(regFuture, channel, localAddress, promise);
                }
            });
            return promise;
        }
    }

上边已经讲完了 initAndRegister ，并且顺便说明了 Register 是在新起的 NioEventLoop 中执行的，那么到这里的时候是否已经执行完了，我们不得而知，所以用了2个if分支来进行处理

• 如果回调说明 isDone, 那么直接主线程执行 doBind0()
• 如果此时尚未完成注册，那么在注册完成回调的时候执行 doBind0()

不论是否完成，我们继续走向 doBind0()

    private static void doBind0(
            final ChannelFuture regFuture, final Channel channel,
            final SocketAddress localAddress, final ChannelPromise promise) {

        // This method is invoked before channelRegistered() is triggered.  Give user handlers a chance to set up
        // the pipeline in its channelRegistered() implementation.
        channel.eventLoop().execute(new Runnable() {
            @Override
            public void run() {
                if (regFuture.isSuccess()) {
                    channel.bind(localAddress, promise).addListener(ChannelFutureListener.CLOSE_ON_FAILURE);
                } else {
                    promise.setFailure(regFuture.cause());
                }
            }
        });
    }

channel 是 NioServerSocketChannel , 在AbstrctChannel中找到该方法

@Override
public ChannelFuture bind(SocketAddress localAddress, ChannelPromise promise) {
    return pipeline.bind(localAddress, promise);
}

由pipeline，触发bind事件

@Override
public final ChannelFuture bind(SocketAddress localAddress, ChannelPromise promise) {
    return tail.bind(localAddress, promise);
}

从尾部的上下文开始一路进行 bind , 可以大胆推测它的bind逻辑是否和 register 时是否一致。

@Override
public ChannelFuture bind(final SocketAddress localAddress, final ChannelPromise promise) {
    //这些都是老朋友了findContextOutbound，executor等等
    final AbstractChannelHandlerContext next = findContextOutbound();
    EventExecutor executor = next.executor();
    if (executor.inEventLoop()) {
        next.invokeBind(localAddress, promise);
    } else {
        safeExecute(executor, new Runnable() {
            @Override
            public void run() {
                //肯定会走这里的逻辑
                next.invokeBind(localAddress, promise);
            }
        }, promise, null);
    }
    return promise;
}

继续执行bind逻辑

private void invokeBind(SocketAddress localAddress, ChannelPromise promise) {
    if (invokeHandler()) {
        try {
            ((ChannelOutboundHandler) handler()).bind(this, localAddress, promise);
        } catch (Throwable t) {
            notifyOutboundHandlerException(t, promise);
        }
    } else {
        bind(localAddress, promise);
    }
}

我们的推测和代码逻辑是一致的，bind的过程和register是一致的，也是不断的调用context，然后使用对应的handler触发业务逻辑，然后在获取上一个context，如此反复.

既然如此，那么bind的底在哪里了. 既然 Pipeline 是一个双向链表，那么最终会到底链表的头部. Head 处，那我们支持看 Head 处的bind.

@Override
public void bind(
        ChannelHandlerContext ctx, SocketAddress localAddress, ChannelPromise promise)
        throws Exception {
    //unsafe==channel.unsafe
    unsafe.bind(localAddress, promise);
}

嗯，又是和register一样，还是来到了 unsafe ,最终我们在 register 的下一个方法找到了bind方法

@Override
public final void bind(final SocketAddress localAddress, final ChannelPromise promise) {
    assertEventLoop();
    //现在肯定是false，还没有调用过bind呢
    boolean wasActive = isActive();
    try {
        doBind(localAddress);
    } catch (Throwable t) {
        safeSetFailure(promise, t);
        closeIfClosed();
        return;
    }
	//现在肯定是true了
    if (!wasActive && isActive()) {
        invokeLater(new Runnable() {
            @Override
            public void run() {
                //触发channel active事件
                pipeline.fireChannelActive();
            }
        });
    }

    safeSetSuccess(promise);
}

doBind(**) 是一个抽象方法，它的实现在 NioServerSocketChannel 中

@Override
protected void doBind(SocketAddress localAddress) throws Exception {
    if (PlatformDependent.javaVersion() >= 7) {
        javaChannel().bind(localAddress, config.getBacklog());
    } else {
        javaChannel().socket().bind(localAddress, config.getBacklog());
    }
}

这里就是直接调用jdk的socket绑定了，nice，重要看到bind的系统调用了. 到这里为止，register和bind算是完成了

既然bind完成了，那么我们继续向下走，把方法走完本次分析就结束了.

pipeline.fireChannelActive();

bind结束后，会触发一个channel active事件，这里肯定也是pipeline的事件传播. 但是因为我们的selector 注册的还是0，所以继续看看.

@Override
public final ChannelPipeline fireChannelActive() {
    AbstractChannelHandlerContext.invokeChannelActive(head);
    return this;
}

active事件是从头部开始的，看下它的handler实现是啥子.

@Override
public void channelActive(ChannelHandlerContext ctx) throws Exception {
    ctx.fireChannelActive();
    readIfIsAutoRead();
}

嗯，head的实现比较简单

• fireChannelActive 继续传播active事件
• readIfIsAutoRead 读取?继续看看

private void readIfIsAutoRead() {
    //channel.config 牵扯的太多了，本次分析跳过config，这里返回的true
    if (channel.config().isAutoRead()) {
        channel.read();
    }
}

😣 由于牵扯的太多了，慢慢的分析下来完全超出了我的预料，所以这里先不谈 channel.config 了 尽管已经写了这么，但是在注册的流程中，不要忘了channel===> NioServerSocketChannel， 感觉去看看实现吧

@Override
public Channel read() {
    pipeline.read();
    return this;
}

我擦，又进入了 pipeline ,继续

@Override
public final ChannelPipeline read() {
    tail.read();
    return this;
}

从尾部开始读取的,直接到链表的最后head看看

@Override
public void read(ChannelHandlerContext ctx) {
    unsafe.beginRead();
}

没错，又是unsafe，涉及到读写等IO操作到好像都是它来干的.

@Override
public final void beginRead() {
    assertEventLoop();
    if (!isActive()) {
        return;
    }
    try {
        doBeginRead();
    } catch (final Exception e) {
        invokeLater(new Runnable() {
            @Override
            public void run() {
                pipeline.fireExceptionCaught(e);
            }
        });
        close(voidPromise());
    }
}

继续瞅瞅子类AbstractNioChannel的实现

@Override
protected void doBeginRead() throws Exception {
    // Channel.read() or ChannelHandlerContext.read() was called
    final SelectionKey selectionKey = this.selectionKey;
    if (!selectionKey.isValid()) {
        return;
    }

    readPending = true;
	//这里的interestOps 就是我们一开始设置的0
    final int interestOps = selectionKey.interestOps();

    if ((interestOps & readInterestOp) == 0) {
        selectionKey.interestOps(interestOps | readInterestOp);
    }
}

😂 终于出来了 readInterestOp 就是反射实例话 Channel 时传递进去的数据呀.

public NioServerSocketChannel(ServerSocketChannel channel) {
    super(null, channel, SelectionKey.OP_ACCEPT);
    config = new NioServerSocketChannelConfig(this, javaChannel().socket());
}

至此，本次分析终于完成了，最后的设置Promise就很简单了. 大家可以自己看看.

总结 🀄️

Netty的启动流程写出来比我想象中的要难一点，整个流程比较长，涉及的类也较多，不可能面面俱到.

从一个高的层面去看它的实现，不要一下子就陷入Debug的汪洋大海中去.

耐心一点，慢慢看总会明白的.

彩蛋

点赞👍过10个，下期更新 read :)
