以下分析基于 React, ReactDOM 16.13.1 版本
前言
在 React16 版本中重写了新的fiber架构，其中引入了新的调度算法，在以前的版本中 React 进行虚拟 DOM 的diff是不会进行中断的，会占用大量的执行时间，导致渲染被延后、页面卡顿，所以在新的fiber架构中，React 团队希望能够通过一个个小的异步任务来执行diff的工作，从而不让页面造成卡顿，今天我们就来详细了解一下这个调度算法的内幕。
如何切分一个巨型任务?
首先不考虑 React 是怎么实现调度算法的，我们抛出一个问题，如何把一个巨型任务进行拆分，下面有一个例子，如果是你的话，你会怎么做？
<script>
function read(arr) {
arr.forEach((_, i) => {
console.log(i);
});
}
const array = Array.from(Array(1000000)).fill(1);
console.log('task start');
read(array);
console.log('task end');
</script>
<h1>hello world</h1>
大家都知道上面的代码首先会打印 task start，接着浏览器的 tab 上会开始转圈圈，如果电脑性能比较差的话，圈圈可能会转的比较久，过了几秒后，再打印出 task end，然后你才能看见页面上渲染出 hello world, 这就是因为 js 执行会阻塞浏览器渲染，导致 js 运行结束浏览器才会渲染 UI，那么怎么解决这个问题呢？
拆分成小任务
我们可以把一百万个数字按照100 个一组，拆分成一万个任务，然后放在定时器里，让它在下一个事件循环里再被执行，这样就能解决 js 运行太久导致阻塞渲染，其实 React 中调度算法大致也是这样一个基本思想。

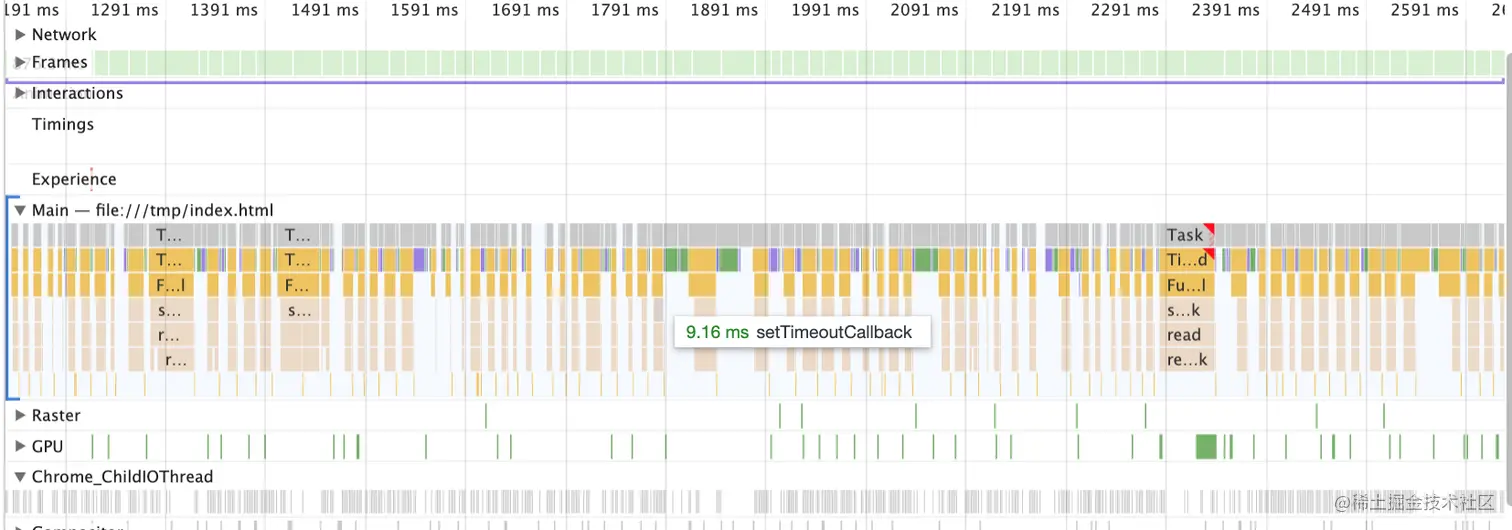

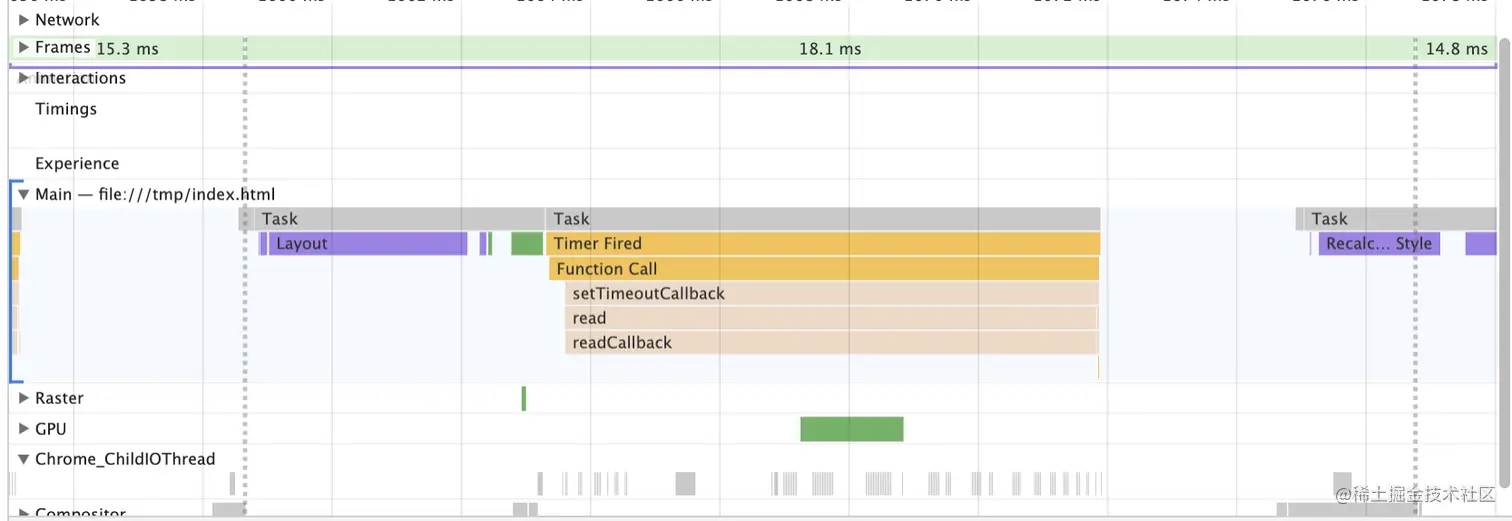

通过 Chrome Performance 的图片来验证上面的观点，黄色的 js 任务被拆分，于紫色的 Layout 和绿色 Print 交错执行。
以上例子的改进版如下
const array = Array.from(Array(100000)).map((_, index) => index);
function read(arr) {
arr.forEach(function readCallback(item) {
console.log(item);
});
}
console.log('task start');
let i = 0;
const len = 100;
function task() {
setTimeout(function setTimeoutCallback(r) {
const results = array.slice(i, i + len);
if (results.length === 0) {
console.log('task end');
return;
}
read(results);
i += len;
task();
}, 0);
}
task();
这时候再打开浏览器就会发现能够瞬间打开，并不会有任何卡顿的现象发生。
调度概念
当下调度算法比较常用的有两种，第一种是抢占式调度，在操作系统层面表示 CPU 可以决定当前时间片给哪个进程使用，但是浏览器并没有这个权限，第二种是 React 使用的合作式调度，也就是大家事先说好每人占用多久时间片，全凭自觉。
React 为什么需要调度？
- 拆分
diff 操作 - 区别任务优先级
前面说过调度主要是用来拆分diff 操作，那么也就是说什么时候会进行 diff，能够引起 diff 的操作只有触发更新，在 React 中触发更新的操作分别有ReactDOM.render, setState, forceUpdate, useState, useReducer, 一起来这些方法看看有什么共同点
Google 提出了RAIL 模型：
- 以用户为中心；最终目标不是让您的网站在任何特定设备上都能运行很快，而是使用户满意。
- 立即响应用户；在 100ms 以内确认用户输入,用于离散型交互操作，需要 100ms 内得以响应
- 设置动画或滚动时，在 16ms 以内生成帧.
- 最大程度增加主线程的空闲时间，保证 JS 单任务执行时间不超过 50ms。
- 持续吸引用户；在 1000ms 以内呈现交互内容，首屏秒开。
所以并不是所有的操作都是一样的优先级，React 对用户操作进行了以下分类，调度系统也是为了操作的优先级来服务的。
// 立即执行
const ImmediatePriority = 1;
var IMMEDIATE_PRIORITY_TIMEOUT = -1;
// 250ms 后过期 用户阻塞型优先级 文本输入等
const UserBlockingPriority = 2;
var USER_BLOCKING_PRIORITY = 250;
// 5000ms 后过期 普通优先级 网络请求等
const NormalPriority = 3;
var NORMAL_PRIORITY_TIMEOUT = 5000;
// 10000ms 后过期 低优先级 数据分析等
const LowPriority = 4;
var LOW_PRIORITY_TIMEOUT = 10000;
// 理论上永不过期 空闲优先级
const IdlePriority = 5;
var IDLE_PRIORITY = 1073741823;
引发调度
render
- 在之前的
ReactDOM#render 工作机制这篇文章中分析过，render方法最终会调用scheduleUpdateOnFiber来启动调度
setState, forceUpdate
- 通过一系列手段（由于不是本文重点，所以略过细节）得知会分别在
enqueueSetState,enqueueReplaceState中调用scheduleUpdateOnFiber
useState, useReducer
useState其实底层调用的方法是useReducer，所以只需要看useReducer的实现,会发现在dispatchAction函数中调用了scheduleUpdateOnFiber
根据上述的结论能够知道调度的开始是在scheduleUpdateOnFiber方法上，接下来让我们来看下scheduleUpdateOnFiber
细节请查阅
开始调度
scheduleUpdateOnFiber
|
|
|
V
scheduleSyncCallback <-----(SYNC)----- ensureRootIsScheduled -----(ASYNC)-----> scheduleCallback
| |
| |
| |
| |
-------------------------> Scheduler_scheduleCallback <----------------------
首先从scheduleUpdateOnFiber调用中发现expirationTime变量无论是不是Sync最终都会调用到ensureRootIsScheduled函数，接下去ensureRootIsScheduled中会根据当前的运行环境 （同步还是异步） 来决定调用scheduleSyncCallback还是scheduleCallback，
通过观察scheduleSyncCallback和scheduleCallback函数的实现来看内部都是会去调用Scheduler_scheduleCallback这个函数，唯一的区别则是scheduleCallback传入的第一个参数是通过当前的 expirationTime 去计算出的一个优先级，而scheduleSyncCallback传入的优先级则是固定写死的Scheduler_ImmediatePriority，也就是 -1，表示立即同步执行回调函数，所以Scheduler_scheduleCallback在这里可以理解为如果传入-1 则同步调用回调函数，传入其他数字则等待数字需要的时间后，异步调用 setTimeout 执行回调，在后面会详细分析Scheduler_scheduleCallback到底做了哪些事情？
export function scheduleUpdateOnFiber(
fiber: Fiber,
expirationTime: ExpirationTime,
) {
const root = markUpdateTimeFromFiberToRoot(fiber, expirationTime);
if (root === null) {
return;
}
// ...
if (expirationTime === Sync) {
// ...
ensureRootIsScheduled(root);
schedulePendingInteractions(root, expirationTime);
if (executionContext === NoContext) {
flushSyncCallbackQueue();
}
} else {
// ...
ensureRootIsScheduled(root);
schedulePendingInteractions(root, expirationTime);
}
}
function ensureRootIsScheduled(root: FiberRoot) {
// ..
if (//... ) {
callbackNode = scheduleSyncCallback(performSyncWorkOnRoot.bind(null, root));
} else if ( //... ) {
callbackNode = scheduleCallback(
priorityLevel,
performConcurrentWorkOnRoot.bind(null, root),
);
} else {
callbackNode = scheduleCallback(
priorityLevel,
performConcurrentWorkOnRoot.bind(null, root),
{timeout: expirationTimeToMs(expirationTime) - now()},
);
}
root.callbackNode = callbackNode;
}
export function scheduleCallback(
reactPriorityLevel,
callback,
options
) {
const priorityLevel = reactPriorityToSchedulerPriority(reactPriorityLevel);
return Scheduler_scheduleCallback(priorityLevel, callback, options);
}
export function scheduleSyncCallback(callback: SchedulerCallback) {
if (syncQueue === null) {
// ...
immediateQueueCallbackNode = Scheduler_scheduleCallback(
// Scheduler_ImmediatePriority = -1
Scheduler_ImmediatePriority,
flushSyncCallbackQueueImpl,
);
} else {
// ...
}
// ...
}
小根堆
在深入Scheduler_scheduleCallback之前先来了解一个数据结构堆，堆是一种二叉树，所以也符合二叉树的一些特性，比如说有个节点n(n >= 1), n >> 1，表示获取这个节点的父节点的位置， n * 2表示是这个节点的左子节点的位置，n * 2 + 1是这个节点的右子节点的位置，堆还区分大根堆和小根堆，大根堆表示每一个父节点都会大于它的两个子节点，而小根堆则相反，每一个父节点都小于它的两个子节点，通过这个特性，能够实现一个动态的优先级队列，并且时间复杂度是O(logn),是一种执行效率上很优秀的数据结构。
React 需要有一种数据结构来帮助它进行 diff 任务的存储，其中需要频繁的插入单个节点和单次取出优先级最高的节点，最小堆正好完美符合 React 所需要的特性。
在 js 中我们可以通过数组来实现这个数据结构,根据规范我们可以定义出这样一组接口，具体实现在这里不赘述，网络上有很多算法实现：
interface HeapNode<T> {
value: T;
sortIndex: T;
}
type Compare = (a: HeapNode<string>, b: HeapNode<string>) => boolean;
abstract class Heap<T> {
private compare: Compare;
constructor(compare: Compare) {
this.compare = compare;
}
abstract peek(): HeapNode<T>;
abstract pop(): HeapNode<T>;
abstract siftDown(n: number): void;
abstract push(node: HeapNode<T>): void;
abstract siftUp(n: number): void;
abstract parent(n: number): number;
abstract left(n: number): number;
abstract right(n: number): number;
abstract swap(n: number, m: number): void;
abstract toString(): string;
abstract size(): number;
abstract heapify(nodes: HeapNode<T>[], compare: Compare): Heap<T>;
}
最核心的两个方法是siftUp和siftDown，分别表示节点的上浮和下沉：
上浮
- 当一个节点被新添加到小根堆的末尾，这时候需要去重新调整节点的位置，来符合小根堆规则。新加入的节点需要和父节点进行对比，如果比父节点大，那么不需要进行移动，但是比父节点小的话，就需要和父节点的位置进行互换，接着继续和新的父节点进行一样的对比。
下沉
- 当一个节点被从小根堆中取出，首先会把堆的首位节点和末尾节点互换，然后弹出末尾的节点，这时候从末尾更换上来的新节点可能比它的子节点大，所以需要把它下沉到复合小根堆规则的位置，先通过左右子节点对比，找到比较大的节点，接着和新移动上来的节点进行对比，如果新节点比较大，进行位置的移动，接着再重新和新的子节点进行对比，如果新节点比较小，那么说明当前就是一个符合规则的小根堆，不需要移动。
其中通过peek来查看堆顶的节点，pop来弹出堆顶的节点，push来增加新的节点
案例
有一组初始值[5, 4, 3, 2, 1]，通过我们小堆化以后会出现这样的一个结构
1
2 4
5 3
接下去插入新一个的节点0,通过上浮最终会出现以下结构.
0
2 1
5 3 4
调度过程
首先介绍一下在调度过程中主要有两个任务堆，分别是实时任务堆和延时任务堆，无delay参数的任务都会被放入实时任务堆中，反之会被推入延时任务堆，延时任务堆的意义主要是在有长时间 delay 的任务，能够减少无用 postMessage 递归调用。
接下来看下以上函数的调用流程，在unstable_scheduleCallback会传入当前任务的优先级，回调函数，以及额外的选项，内部会根据传入的优先级或者额外选项中的timeout或者delay来设置任务的expirationTime，接着通过startTime来确定当前任务是否要放入实时任务堆中还是延时任务堆中，如果是延迟任务，那么会放入延迟任务堆，并且根据是否有实时任务可以调度并且当前任务是延时任务堆中优先级最高的，那么使用 setTimeout 来进行调度；如果是实时任务则会推入实时任务堆，接着调用requestHostCallback来调用workLoop方法，workLoop这个函数会被异步进行调用，这里requestHostCallback就是用来将workLoop添加到下一个宏任务，使得最终的回调在下一个时间循环才会执行,workLoop会从实时任务堆顶取出优先级最高的任务，接下去查看当前浏览器的渲染帧时间内是否还有时间来执行 js，并且当前这个任务是否过期，如果任务还未过期但是没有时间了，就会先交出控制权限给浏览器，等待下一次调用；如果任务已经过期了，那么需要马上执行该任务，执行结束后查看实时任务堆是否还有任务，有的话就赋值给currentTask，返回true，表示还有任务需要调度；如果实时任务空了，那么会去调度延时任务堆，返回false，表示当下任务已经全部结束。
let taskIdCounter = 1;
// 延时任务堆
const timerQueue = [];
// 实时任务堆
const taskQueue = [];
function unstable_scheduleCallback(priorityLevel, callback, options) {
var currentTime = getCurrentTime();
var startTime;
var timeout;
if (typeof options === 'object' && options !== null) {
var delay = options.delay;
if (typeof delay === 'number' && delay > 0) {
startTime = currentTime + delay;
} else {
startTime = currentTime;
}
timeout =
typeof options.timeout === 'number'
? options.timeout
: timeoutForPriorityLevel(priorityLevel);
} else {
timeout = timeoutForPriorityLevel(priorityLevel);
startTime = currentTime;
}
var expirationTime = startTime + timeout;
var newTask = {
id: taskIdCounter++,
callback,
priorityLevel,
startTime,
expirationTime,
sortIndex: -1,
};
// 延时任务
if (startTime > currentTime) {
newTask.sortIndex = startTime;
push(timerQueue, newTask);
// 无实时任务并且当前这个任务等同于延时任务中堆顶的任务，启动延时调度，等待时间为当前时间和延时任务启动时间之间的时间差
if (peek(taskQueue) === null && newTask === peek(timerQueue)) {
// ...
requestHostTimeout(handleTimeout, startTime - currentTime);
}
} else {
// 有实时任务的情况，调度实时任务
newTask.sortIndex = expirationTime;
push(taskQueue, newTask);
if (!isHostCallbackScheduled && !isPerformingWork) {
isHostCallbackScheduled = true;
requestHostCallback(flushWork);
}
}
return newTask;
}
function flushWork(hasTimeRemaining, initialTime) {
// ...
try {
return workLoop(hasTimeRemaining, initialTime);
} finally {
// ...
}
}
function workLoop(hasTimeRemaining, initialTime) {
let currentTime = initialTime;
// 查询延时任务里是否有到期的任务，有的话从延时堆里踢出，塞入实时堆
advanceTimers(currentTime);
currentTask = peek(taskQueue);
while (currentTask !== null) {
if (
currentTask.expirationTime > currentTime &&
(!hasTimeRemaining || shouldYieldToHost())
) {
// 任务还未过期，但是这个 tick 的时间片已经用完了，先跳过这个任务
break;
}
const callback = currentTask.callback;
if (callback !== null) {
currentTask.callback = null;
currentPriorityLevel = currentTask.priorityLevel;
// 类似于 requestIdleCallback 的 didTimeout 参数，用于判断这个任务是否过期了
const didUserCallbackTimeout = currentTask.expirationTime <= currentTime;
callback(didUserCallbackTimeout);
currentTime = getCurrentTime();
{
// 任务节点执行结束，弹出对应的任务节点
if (currentTask === peek(taskQueue)) {
pop(taskQueue);
}
}
// 查询延时任务里是否有到期的任务，有的话从延时堆里踢出，塞入实时堆
advanceTimers(currentTime);
} else {
// ...
}
// 获取下一个任务节点
currentTask = peek(taskQueue);
}
if (currentTask !== null) {
// 实时任务堆还没空
return true;
} else {
// 实时任务堆空了，延迟任务堆需要自己调度自己
const firstTimer = peek(timerQueue);
if (firstTimer !== null) {
requestHostTimeout(handleTimeout, firstTimer.startTime - currentTime);
}
return false;
}
}
requestHostCallback 实现
requestHostCallback内部通过MessageChanel来根据workLoop的返回值来决定是否要递归调用performWorkUntilDeadline，从而把每一个任务分散到浏览器的每个事件循环中，其中在调用performWorkUntilDeadline时，会把当前的时间加上yieldInterval的值（默认为 5ms），当做一个时间片可以执行的时间，当前情况下一个时间片的执行时间是 5ms，用来让 React 内部调度知道当前任务是在当下时间片执行还是下一个时间片执行，这里的时间片并不是浏览器的一帧，按照 60 帧的渲染速率来计算的话，一帧中会有 3 个多的时间片被执行。最终根据scheduledHostCallback的返回值来决定是否要继续的递归调用performWorkUntilDeadline。
const performance = window.performance;
getCurrentTime = () => performance.now();
let isMessageLoopRunning = false;
let scheduledHostCallback = null;
let yieldInterval = 5;
let deadline = 0;
const shouldYieldToHost = function() {
return getCurrentTime() >= deadline;
};
const performWorkUntilDeadline = () => {
if (scheduledHostCallback !== null) {
const currentTime = getCurrentTime();
deadline = currentTime + yieldInterval;
const hasTimeRemaining = true;
try {
const hasMoreWork = scheduledHostCallback(
hasTimeRemaining,
currentTime,
);
if (!hasMoreWork) {
isMessageLoopRunning = false;
scheduledHostCallback = null;
} else {
port.postMessage(null);
}
} catch (error) {
port.postMessage(null);
throw error;
}
} else {
isMessageLoopRunning = false;
}
};
const channel = new MessageChannel();
const port = channel.port2;
channel.port1.onmessage = performWorkUntilDeadline;
requestHostCallback = function(callback) {
scheduledHostCallback = callback;
if (!isMessageLoopRunning) {
isMessageLoopRunning = true;
port.postMessage(null);
}
};
cancelHostCallback = function() {
scheduledHostCallback = null;
};
requestIdleCallback
至于为什么不用requestIdleCallback替代requestHostCallback，而是选择自行实现，主要原因有以下：
- 糟糕的兼容性，在 IOS 下基本上全军覆没。
- 不确定的调用频率，根据官方文档上描述 timeRemaining 函数最高将会返回 50ms，不足以支持流畅的渲染要求。
- 除了默认的
timeout以外，还扩展了priorityLevel，delay等选项。
基于以上三点原因，React 团队没有选择原生的requestIdleCallback API。
目前生产环境的调度模式
我们目前还是使用ReactDOM.render去进行应用的创建，所以在这种模式下虽然会通过requestHostCallback把回调放到下一个事件循环去执行，但是内部的多个任务并不会被中断，而是一次性在一个时间片中去把所有的任务全部执行完，所以并不是大家认为的当下版本的 React 已经是可以中断渲染，这点还是需要注意一下，如果想要尝试可中断的 React 渲染模式，还需要安装实验版本 **zh-hans.reactjs.org/docs/concur… Concurrent 模式，拥有可中断，多任务时间片的特性。
总结
我们通过对React Scheduler的分析，了解它是如何把一个个小的diff 任务，通过合作式调度的方案，在多个时间片中调用，不阻塞浏览器的渲染，给用户带去丝滑的浏览体验。
