自定义view⑧布局流程和自定义布局布局流程测量流程:从根View递归调用每一级子View的measure()方法，对它

布局流程

测量流程:从根 View 递归调用每一级子 View 的 measure() 方法，对它们进行测量
布局流程:从根 View 递归调用每一级子 View 的 layout() 方法，把测量过程得出的子 View 的位置和尺寸传给子 View，子 View 保存
为什么要分两个流程?
- 因为可能会重复测量

对于每个View本身

运行前，开发者在 xml 文件里写入对 View 的布局要求 layout_xxx
父 View 在自己的 onMeasure() 中，根据开发者在 xml 中写的对子 View 的要求，和自己的可用空间，得出对子 View 的具体尺寸要求
子 View 在自己的 onMeasure() 中，根据父 View 的要求和自己的特性算出自己的期望尺寸
如果是 ViewGroup，还会在这里调用每个子 View 的 measure() 进行测量父 View - 在子 View 计算出期望尺寸后，得出子 View 的实际尺寸和位置
子 View 在自己的 layout() 方法中，将父 View 传进来的自己的实际尺寸和位置保存
- 如果是 ViewGroup，还会在 onLayout() 里调用每个子 View 的 layout() 把它们的尺寸位置传给它们

对于父布局wrap-content子布局某个是match-parent

下面的代码要进行两次测量

测量两遍，第一遍将match-parent的宽度设置为0
第二遍将宽度设置为其他子布局的最大宽度

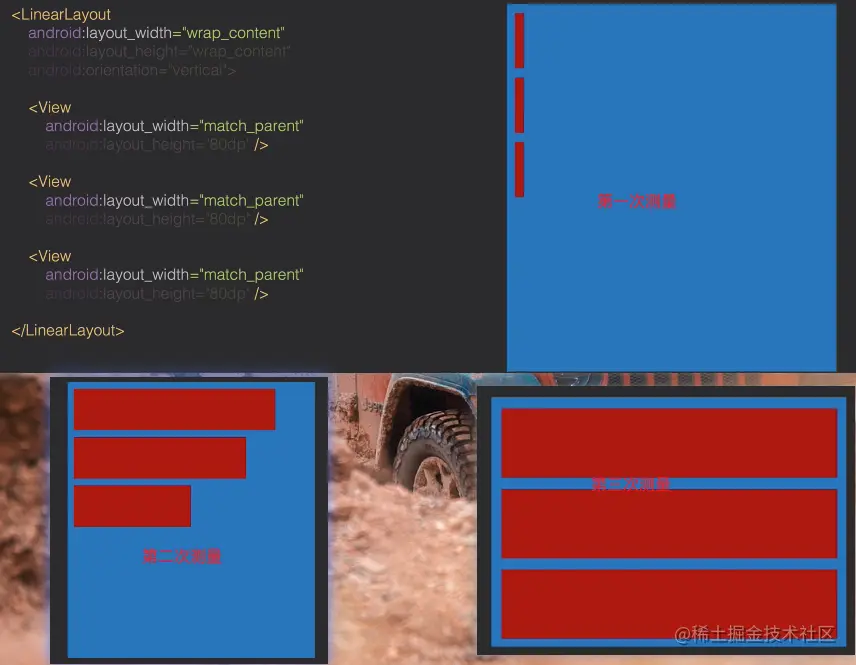

对于父布局wrap-content子布局都是match-parent

对于下面的代码要测量三遍

第一遍测量宽度都置为0
第二遍根据LinearLayout内部规则逐一设置宽度
第三遍重置宽度

xml与onMeasure的冲突问题

如下：

自定义myView重写布局宽高都为100dp
xml中我们重写宽高都为match_parent

class MyView extends View{
    onMeasure{
        setMeasureDimension(100,100)
    }
}

LinearLayout中Myview会正常展示100dp宽高

<LinearLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <Myview
        android:layout_width="match_parent"
        android:layout_height="match_parent">

</LinearLayout>

而在Constraint中Myview则填满屏幕

<ConstraintLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <Myview
        android:layout_width="match_parent"
        android:layout_height="match_parent">

</ConstraintLayout>

所以在开发中我们要尽量避免这样的冲突

自定义布局

继承已有的View，简单改写他们的尺寸：重写onMeasure
- 如SquareImageView
对自定义view完全进行自定义尺寸计算：重写onMeasure
- 如CircleView
自定义Layout：重写onMeasure()和onLayout()
- 如TagLayout

onMeasure 改写已有 View 的尺寸

重写layout方法及其问题

如自定义SquareImageView

取短边作为边长

class SuqareImageView(context: Context?, attrs: AttributeSet?) : AppCompatImageView(context, attrs) {
  override fun layout(l: Int, t: Int, r: Int, b: Int) {
    //取短边为方形边长
    val width = r-l
    val height = b-t;
    val size = min(width,height);
    super.layout(l, t, l+size, t+size)
  }
}

在布局中使用它，可以正常显示200dp的方形ImageView

    <com.dsh.txlessons.viewcustomize.SuqareImageView
        android:layout_width="300dp"
        android:layout_height="200dp"
        android:src="@mipmap/slmh"/>

    <View
        android:layout_width="300dp"
        android:background="@color/colorPrimary"
        android:layout_height="200dp"/>

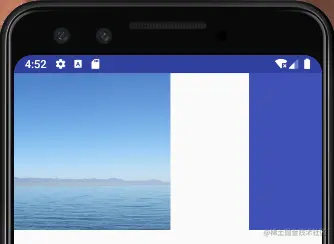

但是当我们增加一个布局之后，就变成了如下这样，同级其他布局并没有紧贴SuqareImageView，这是因为重写layout方法之后父布局并不知道子布局尺寸发生了变化，在父布局逐级调用子View的measure方法时，依然认为SuqareImageView的宽度为300dp，所以我们需要重写onMeasure方法
所以不能重写layout而是要重写onMeasure

重写onMeasure

重写 onMeasure()
用 getMeasuredWidth() 和 getMeasuredHeight() 获取到测量出的尺寸
计算出最终要的尺寸
用 setMeasuredDimension(width, height) 把结果保存
为什么不重写 layout()?
- 上面有讲，父布局不知道子布局尺寸发生变化

  override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
    super.onMeasure(widthMeasureSpec, heightMeasureSpec)
    val size = min(measuredWidth,measuredHeight);
    setMeasuredDimension(size,size)
  }

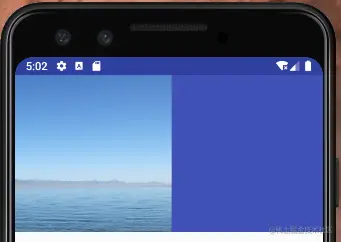

效果正常了

getMeasureWidth与getWidth

测量过程中使用getMeasureWidth和getMeasureHeight
getWidth与getHeight是在布局时才会获取到结果
getMeasureWidth可以更早拿到尺寸

onMeasure完全自定义View的尺寸

重写 onMeasure()
计算出自己的尺寸
用 resolveSize() 或者 resolveSizeAndState() 修正结果使用
setMeasuredDimension(width, height) 保存结果

自定义一个带背景的圆形View

private val RADIUS = 100.dp;
private val PADDING = 100.dp;
class CircleView(context: Context?, attrs: AttributeSet?) : View(context, attrs) {

  private val paint = Paint(Paint.ANTI_ALIAS_FLAG)

  override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)
    canvas.drawCircle(PADDING+RADIUS,PADDING+RADIUS,RADIUS,paint)
  }

  override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
    val size = ((PADDING+ RADIUS)*2).toInt();
    setMeasuredDimension(size,size)
  }

}

用wrap-content指定宽高，实际宽高应该是400dp

    <com.dsh.txlessons.viewcustomize.CircleView
        android:layout_width="wrap_content"
        android:background="@color/colorPrimary"
        android:layout_height="wrap_content"/>

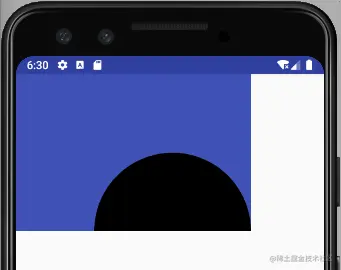

使用固定宽高宽300dp高200dp，没有效果，布局依然是400dp的宽高，这不是我们期待的结果

所以要继续修改onMeasure代码，通过resolveSize获取新的宽高，调用setMeasuredDimension保存结果

  override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
    val size = ((PADDING+ RADIUS)*2).toInt();
    //以下被注释的代码，官方为我们提供了API->resolveSize()
//    val specWidthMode = MeasureSpec.getMode(widthMeasureSpec);
//    val specWidthSize = MeasureSpec.getSize(widthMeasureSpec);
//    val width = when(specWidthMode){
//      MeasureSpec.EXACTLY -> specWidthSize
//      MeasureSpec.AT_MOST -> if (size>specWidthSize) specWidthSize else size
//      else -> size
//    }
    val width = View.resolveSize(size,widthMeasureSpec);
    val height = View.resolveSize(size,heightMeasureSpec);
    setMeasuredDimension(width,height)

  }

效果如下，是我们期待的结果了

onMeasure、onLayout自定义Layout

重写onMeasure()
- 遍历每个子View，测量子View
  - 测量完成后，得出子view的实际位置和尺寸，并暂时保存
  - 有些子View可能需要重新测量
- 测量出所有子View的位置和尺寸后，计算出自己的尺寸，并用setMeasuredDimension(width,height)保存
重写onLayout()
- 遍历每个子view，调用他们的layout()方法将位置和尺寸传给他们

首先写一个随机字体大小和颜色的TextView：ColoredTextView

private val COLORS = intArrayOf(
  Color.parseColor("#E91E63"),
  Color.parseColor("#673AB7"),
  Color.parseColor("#3F51B5"),
  Color.parseColor("#2196F3"),
  Color.parseColor("#009688"),
  Color.parseColor("#FF9800"),
  Color.parseColor("#FF5722"),
  Color.parseColor("#795548")
)
private val TEXT_SIZES = intArrayOf(16, 22, 28)
private val CORNER_RADIUS = 4.dp
private val X_PADDING = 16.dp.toInt()
private val Y_PADDING = 8.dp.toInt()

/**
 * 随机字体大小和颜色的TextView
 */
class ColoredTextView(context: Context?, attrs: AttributeSet?) : AppCompatTextView(context, attrs) {
  private var paint = Paint(Paint.ANTI_ALIAS_FLAG)
  private val random = Random()

  init {
    setTextColor(Color.WHITE)
    textSize = TEXT_SIZES[random.nextInt(3)].toFloat()
    paint.color = COLORS[random.nextInt(COLORS.size)]
    setPadding(X_PADDING, Y_PADDING, X_PADDING, Y_PADDING)
  }

  @RequiresApi(VERSION_CODES.LOLLIPOP)
  override fun onDraw(canvas: Canvas) {
    canvas.drawRoundRect(0f, 0f, width.toFloat(), height.toFloat(), CORNER_RADIUS, CORNER_RADIUS, paint)
    super.onDraw(canvas)
  }
}

然后写tagLayout

重写onlayout：遍历每个子view，调用他们的layout()方法将位置和尺寸传给他们
核心是onMeasure
- 要对每一个子view进行测量，并进行折行处理
- 最后算出布局需要占用的宽度和高度
- 将总的宽度和高度通过setMeasuredDimension(width,height)的方式保存

class TagLayout(context: Context?, attrs: AttributeSet?) : ViewGroup(context, attrs) {

  private val childrenBounds = mutableListOf<Rect>()

  override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
    //先遍历所有子view 计算尺寸
    val count: Int = getChildCount()//子view数量
    var widthUsed = 0 //
    var lineWidthUsed = 0 //每行已用的宽度
    var heightUsed = 0
    var lineMaxHeight = 0;
    val specWidthSize = MeasureSpec.getSize(widthMeasureSpec)
    val specWidthMode = MeasureSpec.getMode(widthMeasureSpec)
    for (index in 0 until count) {
      val child: View = getChildAt(index)

      //第一次测量（每一个子view）
      measureChildWithMargins(child,widthMeasureSpec,0,heightMeasureSpec,heightUsed)
      //折行处理, 重置下一行参数
      if (specWidthMode!=MeasureSpec.UNSPECIFIED &&
          lineWidthUsed+child.measuredWidth>specWidthSize){
        lineWidthUsed = 0
        heightUsed +=lineMaxHeight
        lineMaxHeight = 0
        measureChildWithMargins(child,widthMeasureSpec,0,heightMeasureSpec,heightUsed)
      }
      //childrenBounds 添加元素
      if (index >= childrenBounds.size){
        childrenBounds.add(Rect())
      }
      val childBounds = childrenBounds[index];
      childBounds.set(lineWidthUsed,heightUsed,lineWidthUsed+child.measuredWidth,heightUsed+child.measuredHeight)
      lineWidthUsed += child.measuredWidth
      //保证tagLayout宽度为最宽那一行的宽度
      widthUsed = Math.max(widthUsed,lineWidthUsed)
      //每一行的最大高度
      lineMaxHeight = Math.max(lineMaxHeight,child.measuredHeight)
    }

    //再算出自己的尺寸
    val selfWidth = widthUsed//最宽行的宽度
    val selfHeight = lineMaxHeight+heightUsed//之前所有行的高度加上当前行的最大高度
    setMeasuredDimension(selfWidth,selfHeight)
  }

  override fun onLayout(changed: Boolean, l: Int, t: Int, r: Int, b: Int) {
    val count: Int = getChildCount()
    for (index in 0 until count) {
      val view: View = getChildAt(index)
      val childBounds = childrenBounds[index]
      view.layout(childBounds.left,childBounds.top,childBounds.right,childBounds.bottom);
    }
  }

  override fun generateLayoutParams(attrs: AttributeSet?): LayoutParams {
    return MarginLayoutParams(context,attrs)
  }

}

在xml中使用

<com.dsh.txlessons.viewcustomize.TagLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <com.dsh.txlessons.viewcustomize.ColoredTextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="北京市" />

    <com.dsh.txlessons.viewcustomize.ColoredTextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="天津市" />

    ...

 </com.dsh.txlessons.viewcustomize.TagLayout>

效果如下
