SwiftNIO 实战之TCP粘包/拆包问题

在 TCP 编程中,无论是服务器还是客户端,当我们读取或者发送消息的时候,都需要考虑 TCP 底层的粘包/拆包机制。本文先简单介绍 TCP 粘包/拆包的基础知识,然后模拟一个没有考虑 TCP 粘包/拆包导致功能异常的案例,最后探讨 SwiftNIO 是如何解决这个问题的。

TCP 粘包/拆包

在 Socket 通讯过程中,如果通讯的一端一次性连续发送多条数据包,TCP 协议会将多个数据包打包成一个 TCP 报文发送出去,这就是所谓的粘包。而如果通讯的一端发送的数据包超过一次 TCP 报文所能传输的最大值时,就会将一个数据包拆成多个最大 TCP 长度的 TCP 报文分开传输,这就叫做拆包

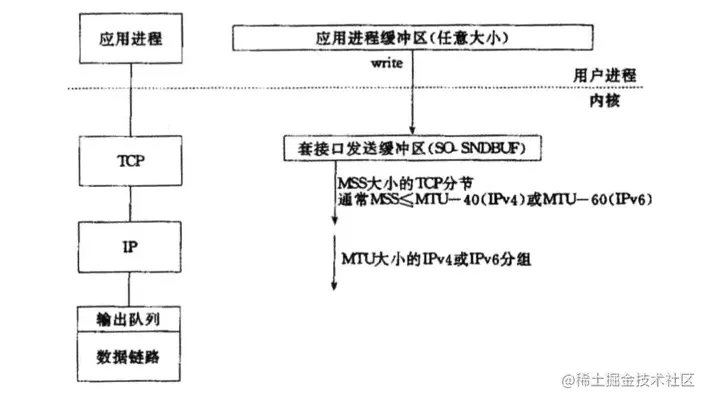

一些基本概念

  • MTU(Maximum Transmission Unit):泛指通讯协议中的最大传输单元。一般用来说明TCP/IP四层协议中数据链路层的最大传输单元,不同类型的网络MTU也会不同,我们普遍使用的以太网的MTU是1500,即最大只能传输 1500 字节的数据帧。

  • MSS(Maximum Segment Size):指 TCP 建立连接后双方约定的可传输的最大 TCP 报文长度,是 TCP 用来限制应用层可发送的最大字节数。如果底层的 MTU 是 1500 byte,则 MSS = 1500 - 20(IP Header) - 20 (TCP Header) = 1460 byte。

    字 word、字节 byte、位 bit

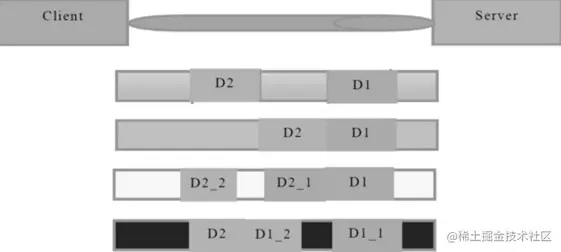

示意图

假设客户端分别发送了两个数据包 D1 和 D2 给服务器,由于服务器一次读取的字节数是不确定的,故可能存在以下 4 中情况:

(1)服务端分两次读取到了两个独立的数据包,分别是 D1 和 D2,没有粘包和拆包;

(2)服务端一次接收到了两个数据包,D1 和 D2 粘合在一起,被称为 TCP 粘包

(3)服务端分两次读取到了两个数据包,第一次读取到了完整的 D1 包和 D2 包的部分内容,第二次读取到了D2 包的剩余内容,这被称为 TCP 拆包

(4)服务端分两次读取到了两个数据包,第一次读取到了 D1 包的部分内容 D1_1,第二次读取到了 D1 包的剩余内容 D1_2 和 D2 包的整包。

如果此时服务端 TCP 接收滑窗非常小,而数据包 D1 和 D2 比较大,很有可能会发生第五种可能,即服务端分多次才能将 D1 和 D2 包接收完全,期间发生多次拆包。

TCP 粘包/拆包发生的原因

问题的产生原因有三个:

(1)应用程序 write 写入的字节大小大于套接口发送缓冲区大小; (2)进行 MSS 大小的 TCP 分段; (3)以太网帧的 payload 大于 MTU 进行 IP 分片。

粘包问题的解决策略

由于底层的TCP无法理解上层的业务数据,所以在底层是无法保证数据包不被拆分和重组的,这个问题只能通过上层的应用协议栈设计来解决,根据业界的主流协议的解决方案,可以归纳如下:

(1)消息定长,例如每个报文的大小为固定长度 200 字节,如果不够,空位补空格;

(2)在包尾增加回车换行符进行分割,例如 FTP 协议;

(3)将消息分为消息头和消息体,消息头中包含表示消息总长度(或者消息体长度)的字段,通常设计思路为消息头的第一个字段使用 int32 来表示消息的总长度;

(4)更复杂的应用层协议。

没有考虑 TCP 粘包/拆包的案例

本例子是个回显服务器,客户端发送 Hello world, oldbird learn swiftNIO, day day up !!! 100 次,服务端原文返回 100 次。我们的期望就是服务器和客户端都有 100 次的计数打印。

服务端代码

let group = MultiThreadedEventLoopGroup(numberOfThreads: System.coreCount)
let bootstrap = ServerBootstrap(group: group)
    .serverChannelOption(ChannelOptions.backlog, value: 256)
    .serverChannelOption(ChannelOptions.socketOption(.so_reuseaddr), value: 1)
    .childChannelInitializer { channel in
        channel.pipeline.addHandlers([ServerEchoHandler()])
    }
    .childChannelOption(ChannelOptions.socketOption(.so_reuseaddr), value: 1)
    .childChannelOption(ChannelOptions.maxMessagesPerRead, value: 16)
    .childChannelOption(ChannelOptions.recvAllocator, value: AdaptiveRecvByteBufferAllocator())


let defaultHost = "::1" // ipv6
let defaultPort = 8899

let channel = try bootstrap.bind(host: defaultHost, port: defaultPort).wait()
print("Server started and listening on \(channel.localAddress!)")

try channel.closeFuture.wait()
print("Server closed")

final class ServerEchoHandler: ChannelInboundHandler {
    typealias InboundIn =  ByteBuffer
    typealias OutboundOut = ByteBuffer

    private var counter: Int = 0

    func channelRead(context: ChannelHandlerContext, data: NIOAny) {
        let inBuf = self.unwrapInboundIn(data)
        let str = inBuf.getString(at: 0, length: inBuf.readableBytes) ?? ""
        counter += 1
        print("Server receive:\(str), counter=\(counter)")
        /// data 是没有换行符号的,我们需要给数据添加换行符
        let body = "\(str)\r\n"

        var buffOut = context.channel.allocator.buffer(capacity: body.count)
        buffOut.writeString(body)
        context.writeAndFlush(self.wrapOutboundOut(buffOut), promise: nil)
    }

    func channelReadComplete(context: ChannelHandlerContext) {
        context.flush()
    }

    func errorCaught(context: ChannelHandlerContext, error: Error) {
        context.close(promise: nil)
    }
}
复制代码

客户端代码

let group = MultiThreadedEventLoopGroup(numberOfThreads: System.coreCount)

//        defer {
//            try! group.syncShutdownGracefully()
//        }

let bootstrap = ClientBootstrap(group: group)
    .channelOption(ChannelOptions.socketOption(.so_reuseaddr), value: 1)
    .channelInitializer { channel in
        channel.pipeline.addHandler(EchoHandler())
    }

let defaultHost = "::1"
let defaultPort = 8899

let channel = try bootstrap.connect(host: defaultHost, port: defaultPort).wait()

try channel.closeFuture.wait()

print("client closed")


final class EchoHandler: ChannelInboundHandler {
    typealias InboundIn = ByteBuffer
    typealias OutboundOut = ByteBuffer

    private var count = 0

    func channelActive(context: ChannelHandlerContext) {
        var i: Int = 0
        repeat {
            let buffer = context.channel.allocator.buffer(string: "Hello world, oldbird learn swiftNIO, day day up !!!\r\n")
            context.writeAndFlush(self.wrapOutboundOut(buffer), promise: nil)
            i += 1;
        } while ( i < 100 )
    }

    func channelRead(context: ChannelHandlerContext, data: NIOAny) {
        var buffer = unwrapInboundIn(data)
        if let received = buffer.readString(length: buffer.readableBytes) {
            count += 1
            print("client received: \(received), count=\(count)")
        }
    }

    func errorCaught(context: ChannelHandlerContext, error: Error) {
        context.close(promise: nil)
    }
}
复制代码

分别运行客户端和服务端代码,当客户端代码连接完成后,context.writeAndFlush 调用 100 次. 输出结果过长,用 ... 代表输出多个完整的 oldbird learn swiftNIO, day day up !!!

在服务器端的输出:

Server started and listening on [IPv6]::1/::1:8899
...Hello wo, counter=1
...Hello world, old, counter=2
oldbird learn swiftNIO, day day up !!!, counter=3
复制代码

客户端的输出:

[2/2] Merging module niots
...Hello wo, count=1
...Hello world, old, count=2
...Hello world, oldbird learn swiftNIO, day day up !!!, count=3
复制代码

从结果来看,很明显,次数不是我们期待的 100 次,而且从这几次的结尾数据,很容易知道发生了粘包现象,以及半包的情况。那如何才能达到我们想要功能?

使用 SwiftNIO 解决读半包问题

首先我们需要引入 swift-nio-extras 依赖,在 Package.swift 中:


let package = Package(
    name: "niots",
    dependencies: [
        .package(url: "https://github.com/apple/swift-nio.git", from: "2.0.0"),
        // 加入依赖
        .package(url: "https://github.com/apple/swift-nio-extras.git", from: "1.0.0"),
    ],
    targets: [
        .target(
            name: "niots",
            dependencies: [
                .product(name:"NIO", package: "swift-nio"),
                // 加入依赖
                .product(name: "NIOExtras", package: "swift-nio-extras")
            ]),
        .testTarget(
            name: "niotsTests",
            dependencies: ["niots"]),
    ]
)
复制代码

服务端进行修改:


final class EchoServer {
    static func run() throws {
        ...
        .childChannelInitializer { channel in
            // ByteToMessageHandler(LineBasedFrameDecoder())
            channel.pipeline.addHandlers([ByteToMessageHandler(LineBasedFrameDecoder()),ServerEchoHandler()])
        }
        .childChannelOption(ChannelOptions.socketOption(.so_reuseaddr), value: 1)
        ...
    }
}
复制代码

新增了 ByteToMessageHandler(LineBasedFrameDecoder()),然后重新启动客户端,服务器端输出符合我们的需求:

Server receive:Hello world, oldbird learn swiftNIO, day day up !!!, counter=1
...
Server receive:Hello world, oldbird learn swiftNIO, day day up !!!, counter=99
Server receive:Hello world, oldbird learn swiftNIO, day day up !!!, counter=100
复制代码

客户端的代码我们并没有进行修改,它的输出:

client received: Hello world, oldbird learn swiftNIO, day day up !!!...Hello wo, count=1
client received: rld, oldbird learn swiftNIO, day day up !!!...Hello world, old, count=2
client received: bird learn swiftNIO, day day up !!!..., count=3
复制代码

客户端依旧是打印了 3 次,且发生粘包现象,不满足预期。

然后修改客户端代码如下:

final class EchoClient {
    static func run() throws {
        ...
        let bootstrap = ClientBootstrap(group: group)
            .channelOption(ChannelOptions.socketOption(.so_reuseaddr), value: 1)
            .channelInitializer { channel in
                channel.pipeline.addHandlers([ByteToMessageHandler(LineBasedFrameDecoder()),EchoHandler()])
            }

        ...
    }
}
复制代码

运行客户端,输出结果跟服务器端一样,100 次!

程序的运行结果完全符合预期,说明通过使用 ByteToMessageHandler(LineBasedFrameDecoder()) 成功解决了 TCP 粘包导致的读半包问题。对于使用者来说,只要将这个 handler 添加到 ChannnelPipeline 中即可,不需要写额外的代码,使用非常简单。

LineBasedFrameDecoder 的工作原理是它依次遍历 ByteBuf 中的可读字节,判断是否有 “\n” 或者 “\r\n”,如果有,就以此位置为结束位置,从可读的索引到结束的位置区间的字节就组成一行。它是以换行符为结束标志的解码器

可能你会提出新的疑问:如果发送的消息不是以换行符结束怎么办?或者没有回车换行符,靠消息头中的长度字段来分包怎么办?是不是需要自己写半解码器?答案是否定的,swift-nio-extras 提供了多种解码器,用来满足不同的诉求:

  • FixedLengthFrameDecoder, 按固定的字节数分割传入的 ByteBuffer
  • LengthFieldBasedFrameDecoder,将传入的 ByteBuffer 按报头中指定的长度进行分割
  • ...

总结

本文首先对 TCP 的粘包和拆包进行了讲解,给出了解决这个问题的通用做法,然后我们提供个回显的例子进行验证没有考虑 TCP 粘包/拆包导致的问题,然后给出了一个解决方案,即利用 ByteToMessageHandler(LineBasedFrameDecoder()) 来解决 TCP 的粘包/拆包问题。

通用做法:

(1)消息定长;

(2)在包尾增加回车换行符进行分割;

(3)将消息分为消息头和消息体,消息头中包含表示消息总长度(或者消息体长度)的字段,通常设计思路为消息头的第一个字段使用 int32 来表示消息的总长度;

(4)更复杂的应用层协议;
