上一篇文章，我们了解了iOS渲染架构，以及 GPU 的渲染流程。GPU 的渲染方式有两种。

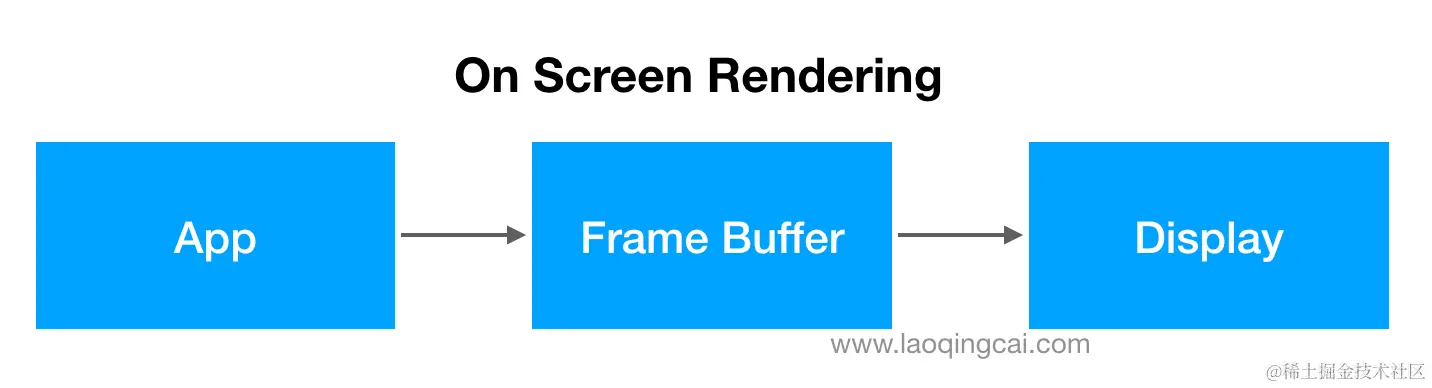

On-Screen Rendering：当前屏幕渲染，CPU、GPU 不停地将内容渲染完成放入frame buffer帧缓冲区中，显示屏幕从 frame buffer中获取内容显示。

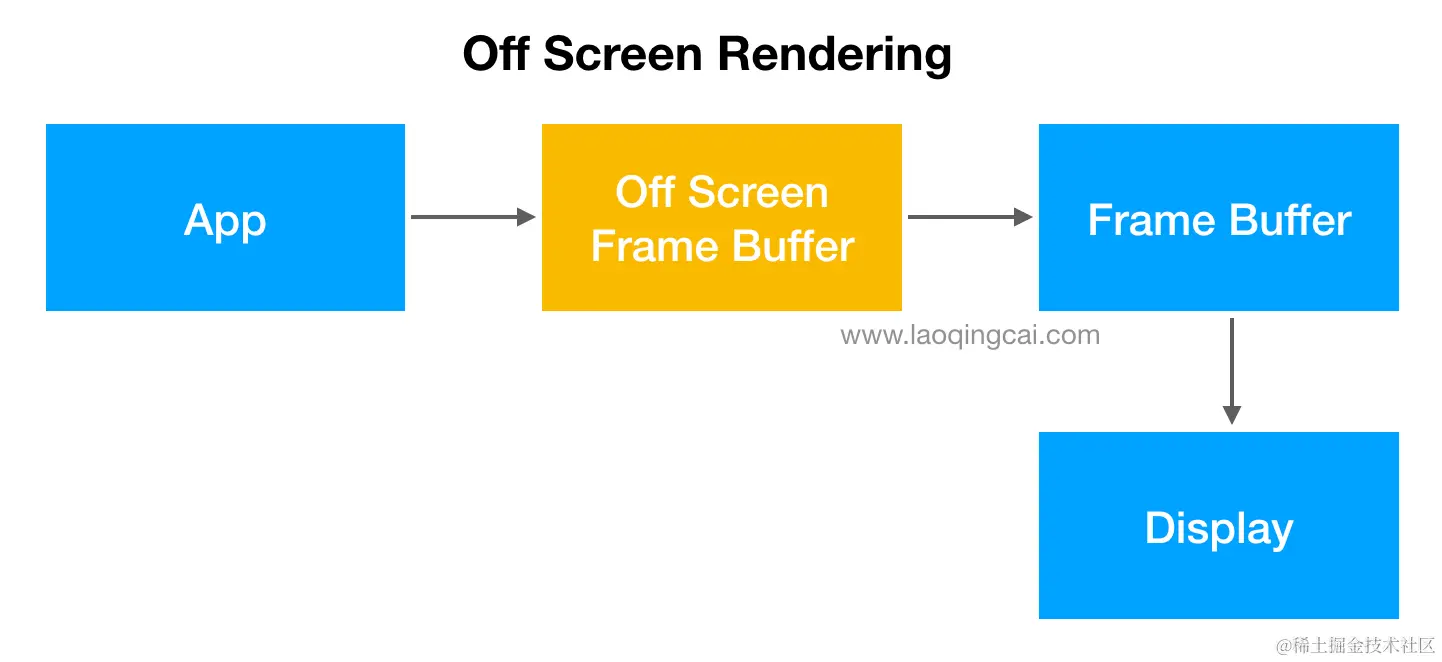

Off-Screen Rendering：离屏渲染，先创建离屏渲染帧缓冲区offscreen frame buffer，然后逐一将内容渲染放入其中，完成后对离屏渲染缓冲区做阴影叠加、裁剪等操作，最后将结果拷贝或切换到帧缓冲区frame buffer中，显示屏幕从 frame buffer中获取内容显示。

为什么需要

那么为什么需要离屏渲染帧缓冲区offscreen frame buffer呢？我们先来了解下“画家算法”。

画家算法，也叫作优先填充，它是三维计算机图形学中处理可见性问题的一种解决方法（三维场景投影到二维平面）。如下图，画家算法首先将场景中的多边形根据深度进行排序，然后按照由远到近的顺序进行描绘，这种方法通常会将不可见的部分覆盖，这样就可以解决可见性问题。

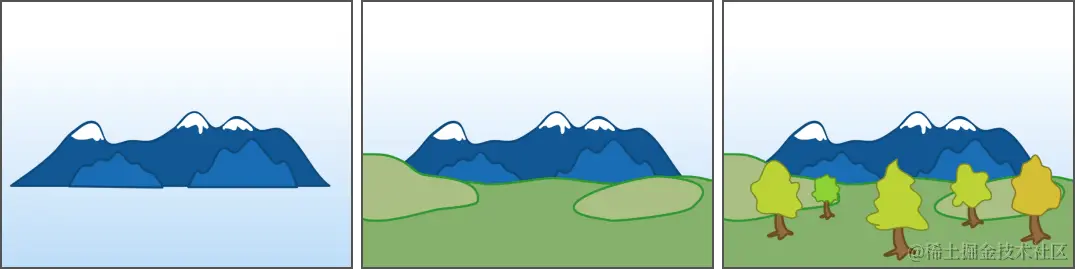

”画家算法“，每一层由远到近依次输出到画布

对于有前后依赖的图层（如阴影叠加、裁剪等），通过由远到近的图层叠加算法是无法实现的，我们需要先申请一个临时缓冲区，所有图层按照画家算法，由远到近在临时缓冲区渲染，渲染完成后，再对这个临时缓冲区做最后的全局操作（如阴影叠加、裁剪等），最后再把临时缓冲区拷贝或切换到当前的缓冲区上，交给显示器显示。

总结一下，使用离屏渲染大概是因为以下原因：

需要实现特殊的效果，比如说全局叠加、裁剪等等，需要用额外的帧缓冲区offscreen frame buffer保存中间状态。
出于效率目的，针对不会经常变更的图层，可以缓存到offscreen frame buffer，供下次刷新使用。

什么时候出现

首先查看离屏渲染情况，可以打开Xcode -> Debug -> View Debuging -> Rendering -> Color Offscreen Rendered Yellow开关来显示。黄色区域表示发生了离屏渲染。不过在实际测试过程中，有出现绿色的区域，猜想可能和Color Hits Green and Misses Red一样，表示复用了光珊化的离屏渲染缓存。

Masking

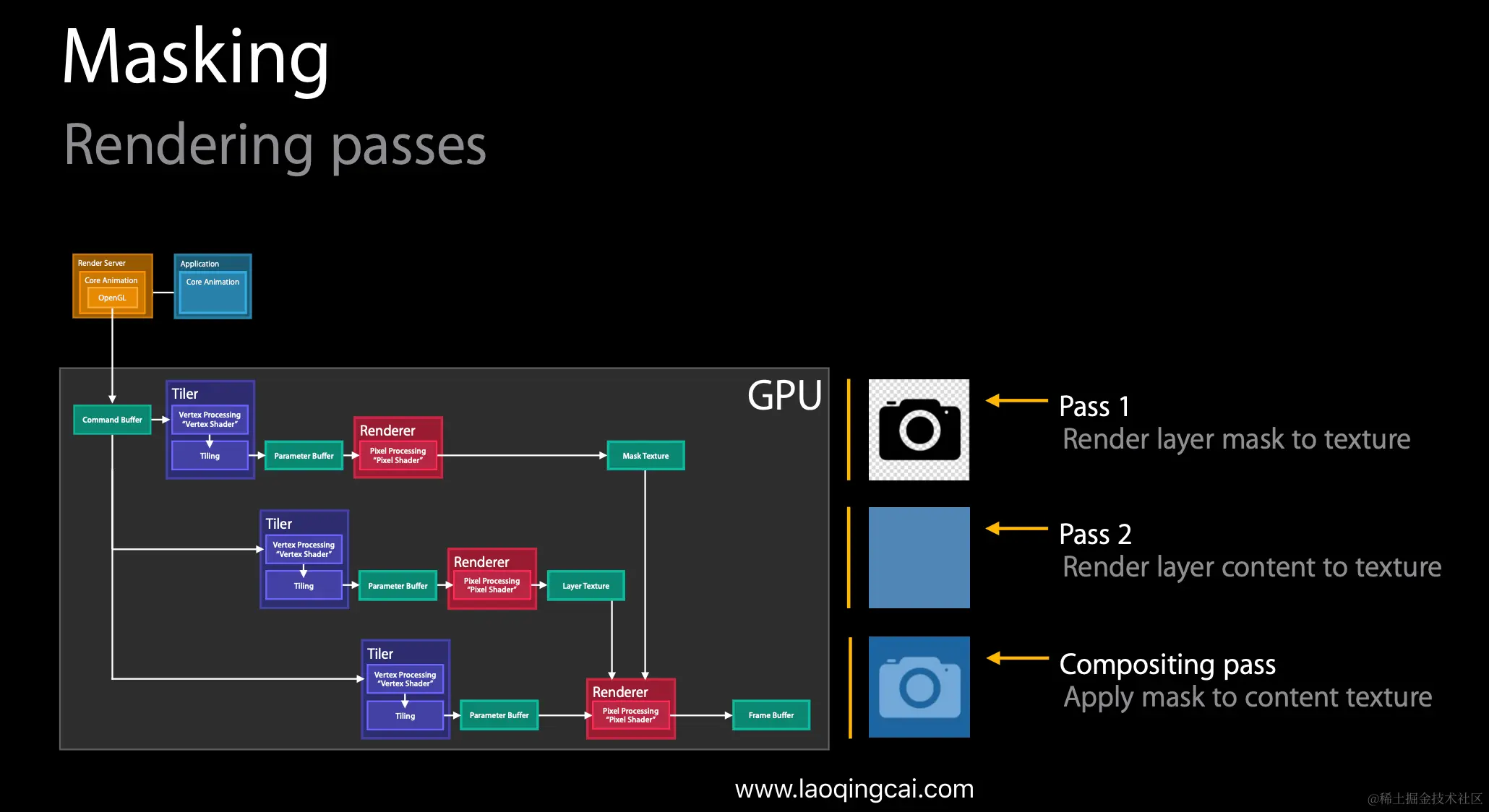

最常见的情形就是使用了Masking蒙版，我们看下官方提供的Masking渲染流程：

如上图，渲染Masking蒙版分为3步：

渲染 layer 的 mask 纹理，流程同 Tile Based Rendering。
渲染 layer 的 content 纹理，流程同 Tile Based Rendering。
合成操作，合并 mask、content 纹理。

由于需要叠加两层渲染结果，所以在叠加前，需要额外的缓冲区保存渲染结果，也就是触发了离屏渲染。

测试一下

// 1.设置当前 mask ，最后 view 会显示成 mask 的形状，会触发离屏渲染。
let maskLayer = CALayer()
maskLayer.frame = CGRect(x: 100, y: 100, width: 100, height: 100)
maskLayer.contents = UIImage(named: "bc_favored")?.cgImage
self.view.layer.mask = maskLayer

UIVisualEffectView

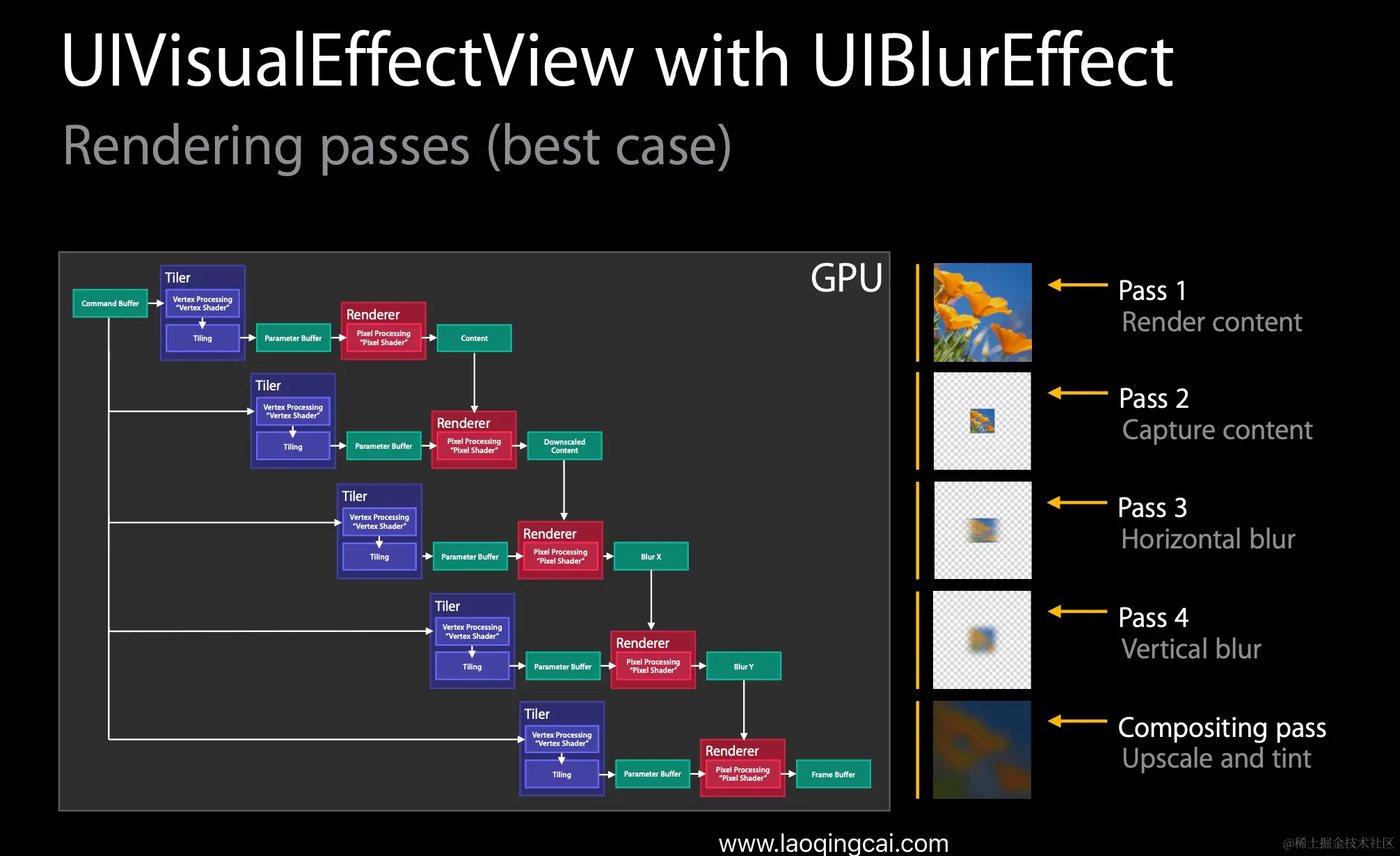

iOS 8 提供的blur模糊特效也会引起离屏渲染，我们看下官方提供的blur渲染流程：

如上图，渲染模糊过程分为4步：

渲染 layer 的 content。
截获 layer 的 content，进行缩放。
对缩放内容进行横向模糊。
对缩放内容进行纵向模糊。
合成操作，合并所有模糊结果。

blur模糊效果也会触发离屏渲染，而且需要更多的缓冲区存储渲染结果，更浪费性能。

Rasterization

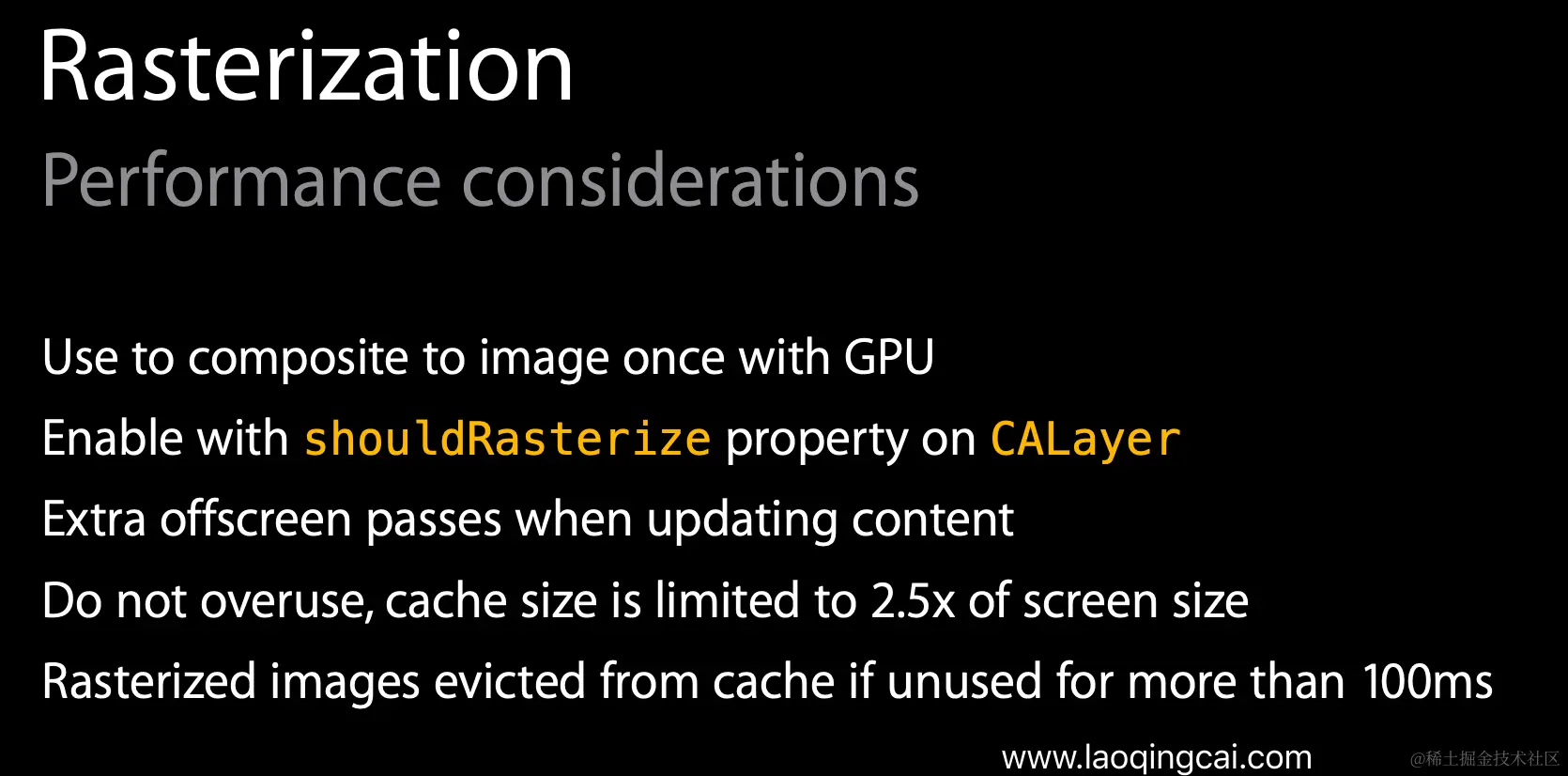

光栅化，开启光栅化后，会触发离屏渲染，GPU 会强制把图层的渲染结果保存下来，方便下次复用。我们看下官方的描述：

光珊化的本意是为了避免静态内容重绘、复杂view层级重绘带来的影响。使用需要注意以下几点：

CALayer 的 shouldRasterize 可开启光珊化。
如果 layer 不是静态，或者频繁修改（动画中），开启光珊化反而影响效率。
不要过度使用，光珊化离屏渲染缓存大小限制为2.5倍屏幕大小。
光珊化离屏渲染缓存100ms没有被使用，就会被丢弃。

Group Opactiy

组不透明度，某些情况也会触发离屏渲染，可以通过CALayer的allowsGroupOpacity控制。我们看官方的描述：

总结一下，有以下两点：

建议关闭 CALayer 的 allowsGroupOpacity 属性。iOS 7.0 SDK 以后，allowsGroupOpacity 默认 true 。
如果开启了 allowsGroupOpacity，当 layer 的 opacity 小于1.0，且有子 layer 或者背景图，则会触发离屏渲染。

测试一下

// 1. 不会触发离屏渲染
let view = UIView(frame: CGRect(x: 100, y: 100, width: 100, height: 100))
view.backgroundColor = UIColor.gray
view.layer.allowsGroupOpacity = true
view.layer.opacity = 0.9
self.view.addSubview(view)

// 2.设置 layer.contents ，触发离屏渲染
view.layer.contents = UIImage(named: "bc_delete")?.cgImage

// 3.addSubview ，触发离屏渲染
let textLab = UILabel(frame: CGRect(x: 20, y: 20, width: 40, height: 40))
textLab.text = "test"
view.addSubview(textLab)

Shadow

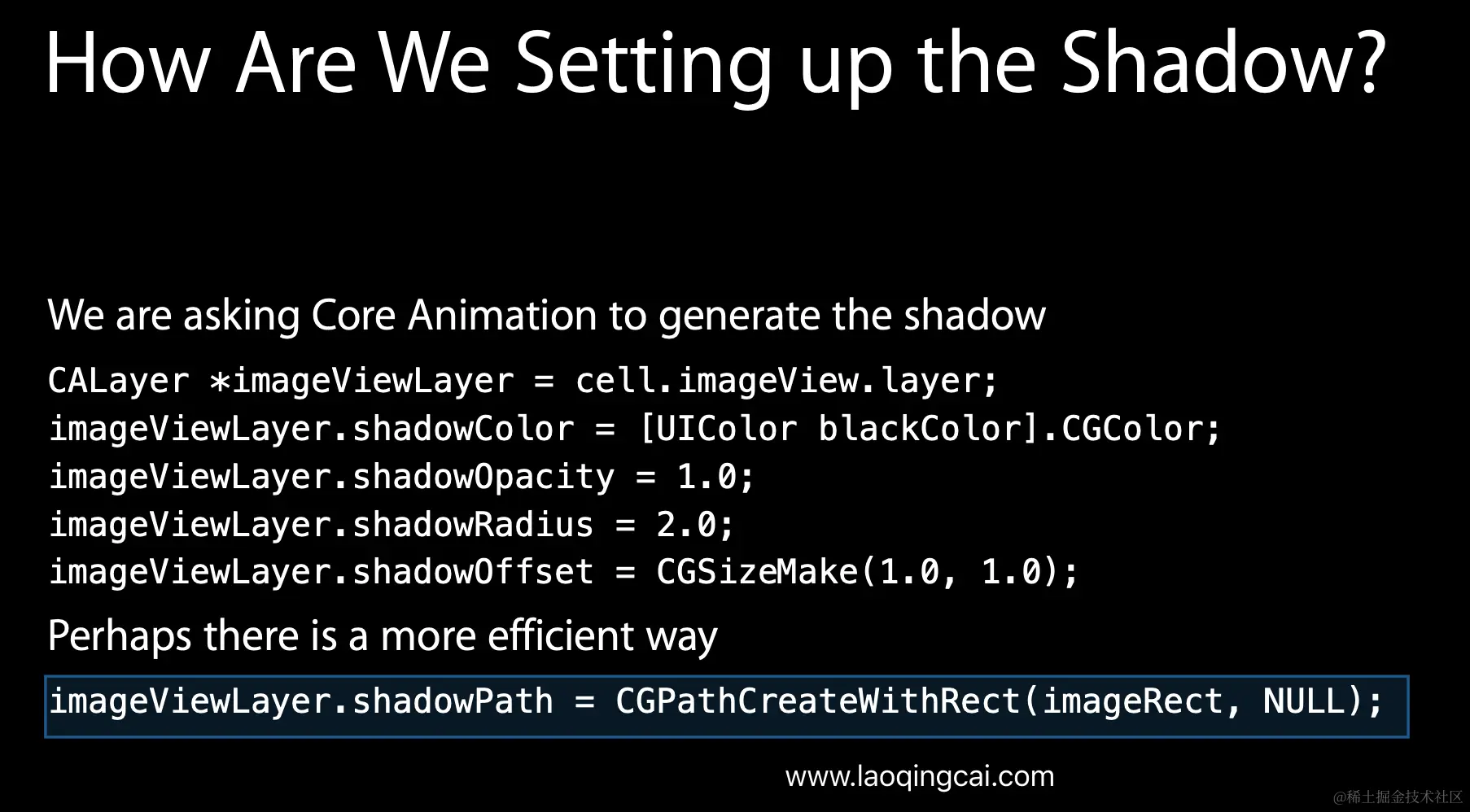

投影，和Masking一样，涉及到多个渲染结果合并，也会启用离屏渲染。来看下官方的解释：

如果单纯设置shadowOffset，会触发离屏渲染，但是我们可以设置shadowPath，告诉Core Animation投影路径，那么系统就知道如何绘制投影了，就不会触发离屏渲染了。

测试一下

// 1. 设置 shadow ，会产生离屏渲染。
self.layer.shadowColor = UIColor.black.cgColor
self.layer.shadowOpacity = 0.3
self.layer.shadowRadius = 3
self.layer.shadowOffset = CGSize.zero

// 2.设置 shadowPath ，告诉 Core Animation 投影路径，则不会出现离屏渲染。
self.layer.shadowPath = UIBezierPath(roundedRect: self.bounds, byRoundingCorners: .allCorners
, cornerRadii: CGSize(width: 30, height: 30)).cgPath

圆角

圆角，其实和Masking一样，也是通过图层叠加实现的。

cornerRadius，只会默认设置layer backgroundColor和 border的圆角。 masksToBounds，会对 content裁剪。

单纯的cornerRadius+masksToBounds不一定会产生离屏渲染，如果这个圆角裁剪操作需要作用多个图层，也就是layer上有其他图层，那么肯定会发生离屏渲染。比如以下几种情况：

layer 设置了圆角裁剪，且包含 sub layer，或者有 content，会触发离屏渲染。
UIImageView 设置了圆角裁剪，同时设置了 backgroundColor 和 image（属于两个图层），也会触发离屏渲染。
UIButton 设置了圆角裁剪，且设置了 backgroundImage或者 image+backgroundColor，则会触发离屏渲染。

测试一下

// 1.仅设置 cornerRadius、masksToBounds，不会产生离屏渲染
let view = UIView(frame: CGRect(x: 100, y: 100, width: 100, height: 100))
view.layer.cornerRadius = 2
view.layer.masksToBounds = true
self.view.addSubview(view)

// 2.设置 layer.contents ，触发离屏渲染
view.layer.contents = UIImage(named: "bc_delete")?.cgImage

// 3.addSubview ，触发离屏渲染
let textLab = UILabel(frame: CGRect(x: 20, y: 20, width: 40, height: 40))
textLab.text = "test"
view.addSubview(textLab)

// 4.UIImageView同时设置image、backgroundColor，触发离屏渲染
let view = UIImageView(frame: CGRect(x: 100, y: 100, width: 100, height: 100))
view.image = UIImage(named: "bc_delete")
view.backgroundColor = UIColor.gray
view.layer.cornerRadius = 20
view.layer.masksToBounds = true
self.view.addSubview(view)

// 5. UIButton 设置了 setBackgroundImage，会触发离屏渲染。
let view = UIButton.init(type: .custom)
view.frame = CGRect(x: 100, y: 100, width: 100, height: 100)
view.layer.cornerRadius = 20
view.layer.masksToBounds = true

// 5.1 会发生离屏渲染
view.backgroundColor = UIColor.gray
view.setImage(UIImage(named: "bc_favored"), for: .normal)

// 5.2 会发生离屏渲染
view.setBackgroundImage(UIImage(named: "bc_favored"), for: .normal)
self.view.addSubview(view)

如何避免

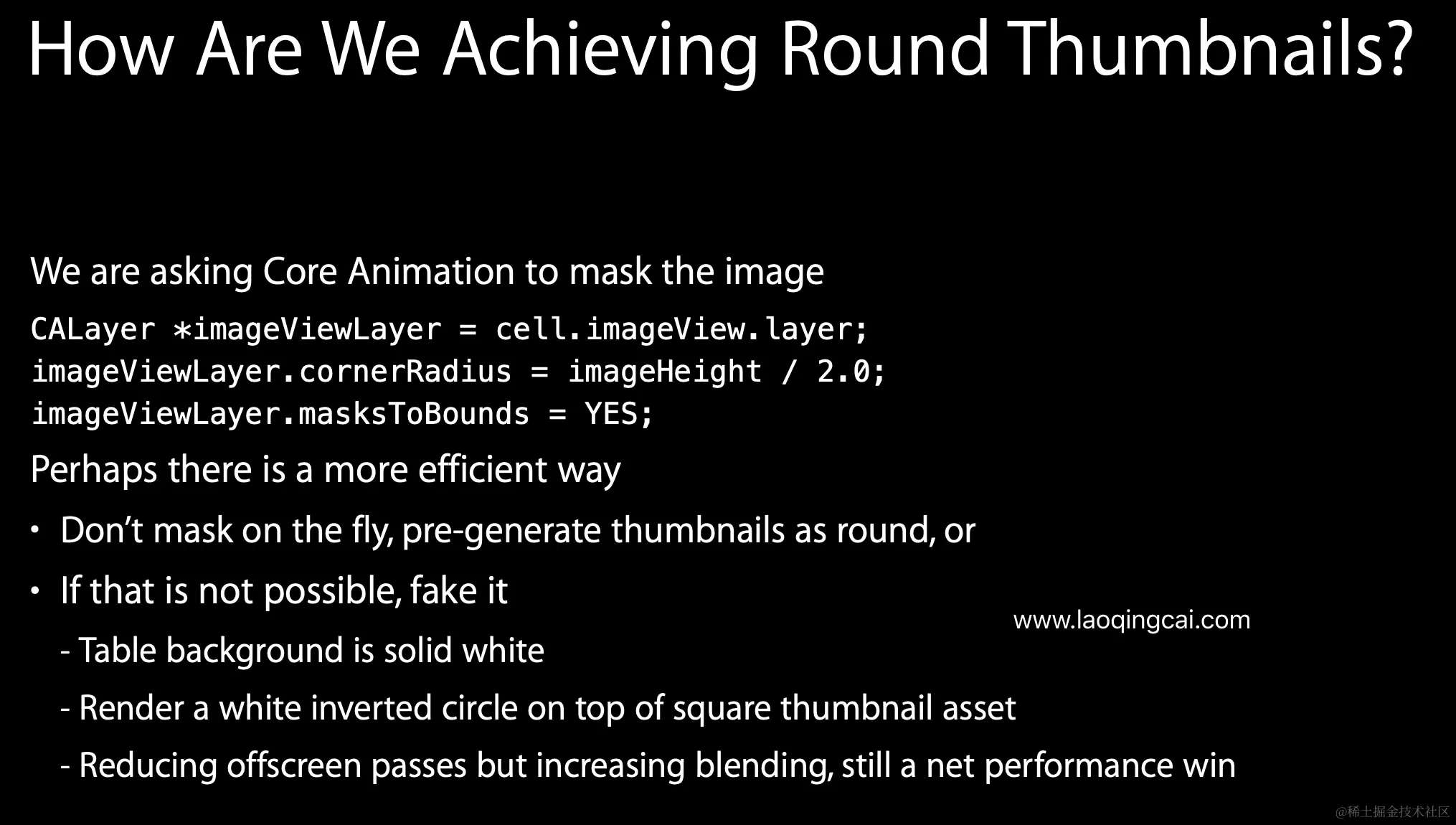

那么如何避免圆角裁剪产生的离屏渲染呢？我们先来看官方描述：

不要使用不必要的 mask，可以预处理图片为圆形，通过 Core Graphics手动绘制圆角。
使用中间为圆形透明的白色背景视图覆盖。但这种方式不能解决背景色为图片或渐变色的情况。
用 UIBezierPath 贝塞尔曲线绘制闭合带圆角的矩形，再将不带圆角的 layer 渲染成图片，添加到贝塞尔矩形中。这种方法效率更高，但是 layer 的布局一旦改变，贝塞尔曲线都需要手动地重新绘制，稍微麻烦。
