点这里：本文仓库地址

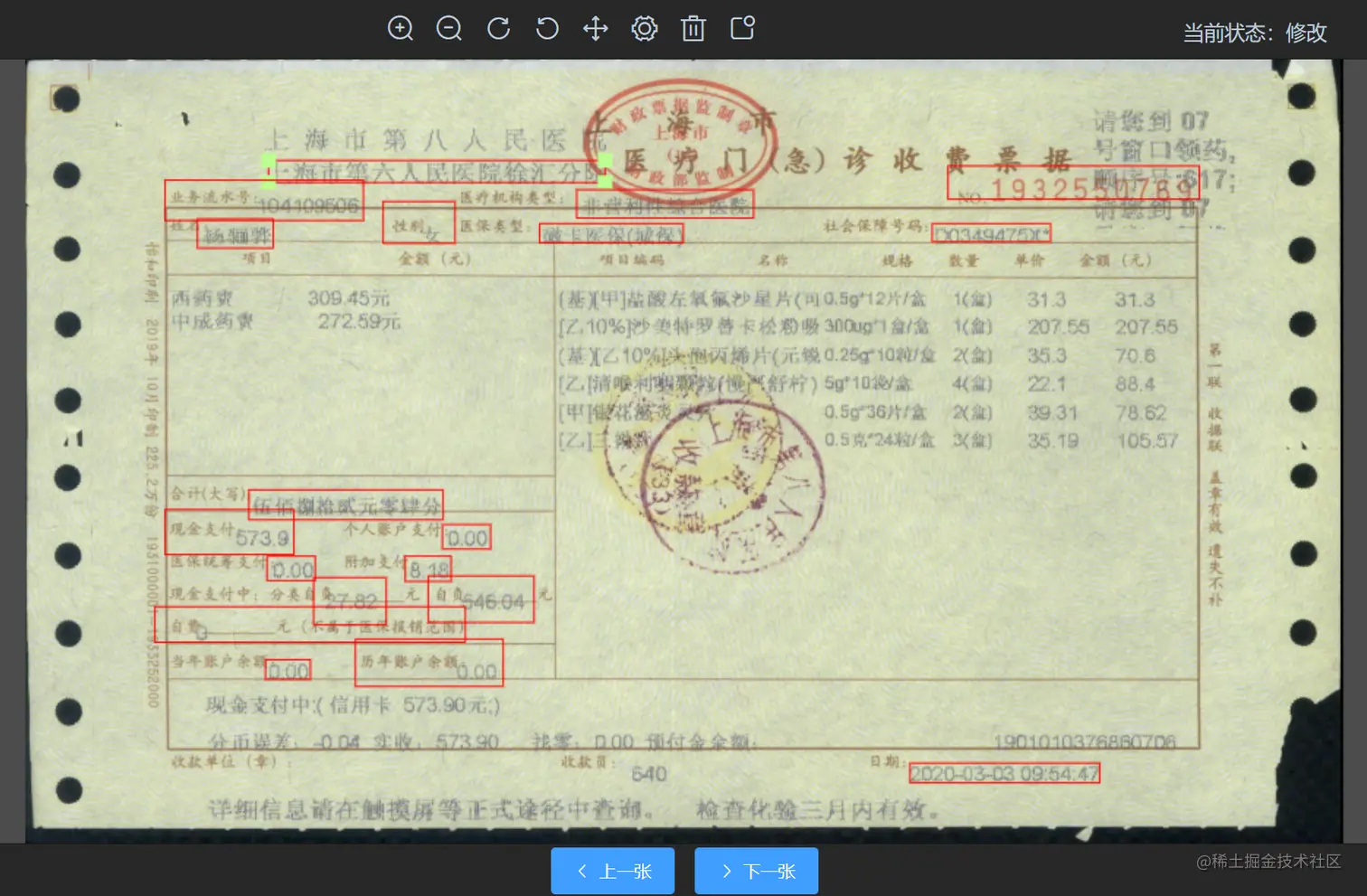

界面：

这是一个基于vue2.x的绘制板工具。通过该工具，您可以在图片上标记您想要的信息，并获得相应的数据。此外，您还可以将其作为一个普通的画板来使用，您可以在上面自由地绘制图形。当前支持矩形画图。可以支持放大、缩小、旋转、平移等操作。此外，您可以灵活地配置您的绘图信息。

结构

D:.
├─lib
│  └─fonts
├─packages
│  └─DrawBoard
│      ├─assets
│      ├─components
│      ├─draw
│      ├─styles
│      └─utils
└─public

其中，packages\index.js为入口文件

参数选项

参数	类型	备注
locationDetile	Object	根据输入数据渲染图形
url	String	要编辑的图像的URL
isFocus	Boolean	是否传入了当前修改框的坐标对象
point	Object	当前修改框的坐标对象
loadingData	Boolean	控制是否显示图像加载动画

数据格式特殊说明

locationDetile

根据输入数据渲染图形。数据格式如下：

point

point是根据实际业务要求，从父组件传入的，当前应修改框的位置信息对象，并在图上对应显示当前修改框的位置。你也可以根据自己的要求灵活更改。数据格式如下：

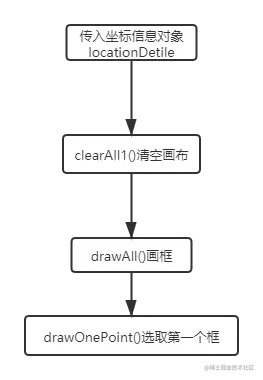

关键流程图

url图片链接

locationDetile位置信息

功能详解

packages\DrawBoard\main.vue

初次渲染

mounted() {
    this.initSize();
    this.observerView();
    this.canvas.addEventListener(
      "mousemove",
      this.drawNavigationLineEvent,
      false
    );
    var that = this;
    window.onresize = () => {
      return (() => {
        if (this.url) {
          this.clearAll1();
          this.loading = true;
          this.loadImage(this.url);
          that.drawOnePoint();
        }
        this.image.style.transform =
          "scale(1, 1) translate(0px, 0px) rotateZ(3600deg)";
        this.clearAll1();
        setTimeout(function () {
          that.drawAll();
          that.drawOnePoint();
        }, 800);
      })();
    };
    if (!this.isMounted) {
      setTimeout(function () {
        that.drawOnePoint();
      }, 900);
    }
  },

initSize()确定canvas的宽高等信息
监听画布上鼠标移动事件
因为canvas有个特性，画布宽高改变的时候会清空画布，那么原本画在画布上的图片会消失，所以这里加了一个监听浏览器大小的事件window.onresize，在其中，分别进行了清空画布、开启懒加载、加载url图片、根据数据源画框、选取第一个画框的操作
需要注意的：
- 因为业务需求里，需要动态传入url和locationDetile，并且要求一切（针对图片的缩放平移旋转）都恢复初始态，所以每次都需要给canvas加上this.image.style.transform = "scale(1, 1) translate(0px, 0px) rotateZ(3600deg)";。这个根据自己的业务要求修改。
- 因为每次根据url在画布上画出图片（loadImage()）需要时间，所以根据数据源画框drawAll()这一动作需要在图片加载成功之后。有很多种方式，我这里使用了最笨的定时器。这个根据自己的业务要求修改。

新增功能

传入一个坐标点对象，通过计算，根据输入数据渲染图形

通过watch监听器监听locationDetile属性：

watch:{
	locationDetile: {
      handler() {
        if (Object.keys(this.locationDetile).length !== 0) {
          var that = this;
          this.clearAll1();
          setTimeout(function () {
            that.drawAll();
            that.drawOnePoint();
          }, 800);
          this.lastPoint = [];
          this.point = [];
        } else {
        }
      },
      deep: true,
      immediate: true,
    },
}

注意：为了避免监听器反复监听，在图片上进行多次标注，所以每次画框都需要清空一次画布

通过drawAll()按照原始图片比例，换算成当前画布比例，这样就保证了无论画布显示多大，标注框都能在正确位置：

    //统一画框
    drawAll() {
      this.image.style.transform =
        "scale(1, 1) translate(0px, 0px) rotateZ(3600deg)";
      this.clearAll1();
      const canvas = document.getElementById("canvas");
      const ctx = canvas.getContext("2d");
      const img = document.getElementById("image");
      const ctx1 = img.getContext("2d");
      for (let key in this.locationDetile) {
        if (key !== "imgSize" && this.locationDetile[key] !== "Null") {
          const firstPoint = {
            x: this.locationDetile[key][0] * this.imageScale + this.imagePosX,
            y: this.locationDetile[key][1] * this.imageScale + this.imagePosY,
          };
          const rectSize = {
            w:
              (this.locationDetile[key][2] - this.locationDetile[key][0]) *
              this.imageScale,
            h:
              (this.locationDetile[key][5] - this.locationDetile[key][1]) *
              this.imageScale,
          };
          this.activeGraphic = figureFactory(
            this.currentTool,
            { x: firstPoint.x, y: firstPoint.y },
            this.options
          );
          this.activeGraphic.points = [
            { x: firstPoint.x, y: firstPoint.y },
            { x: firstPoint.x + rectSize.w, y: firstPoint.y },
            { x: firstPoint.x + rectSize.w, y: firstPoint.y + rectSize.h },
            { x: firstPoint.x, y: firstPoint.y + rectSize.h },
          ];
          this.graphics.push(this.activeGraphic);
          this.activeIndex = this.graphics.length - 1;
          this.activeGraphic.drawMyPoint(ctx, firstPoint, rectSize);
        }
      }
      this.drawBG();
      this.drawGraphics();
      this.loading = false;
    },

imageScale：图片实际大小/图片真实大小

imagePosX、imagePosY：图片偏移量大小；以上三者都是初次渲染时，在加载图片的函数中计算得出。

figureFactory()：新建一个标注框对象，具体对象信息在packages\DrawBoard\draw\figureFactory.js，这里需要将四个坐标点以及配置信息注入该对象。并且调用对象中的drawMyPoint()方法去渲染出该标注框。

默认在图上画出标注框后，操作状态为修改，并选中第一个标注框

drawOnePoint() {
      for (var i = 0; i < this.graphics.length; i++) {
        if (this.graphics[i].x + "" != "NaN") {
          this.graphics[i].drawPoints(this.canvasCtx);
          this.activeIndex = i;
          this.currentStatus = status.UPDATING;
          this.drawBG();
          this.drawGraphics();
          break;
        }
      }
    },

添加一个新增标注标识isFocus，当isFocus为true时，画布自动切换为新增标注状态，并且在上方显示“标注”图标

watch:{
    isFocus: {
      handler() {
        if (this.isFocus) {
          this.activeIndex = -1;
          this.readyForNewEvent("draw");
        } else {
        }
      },
      immediate: true,
    },
}

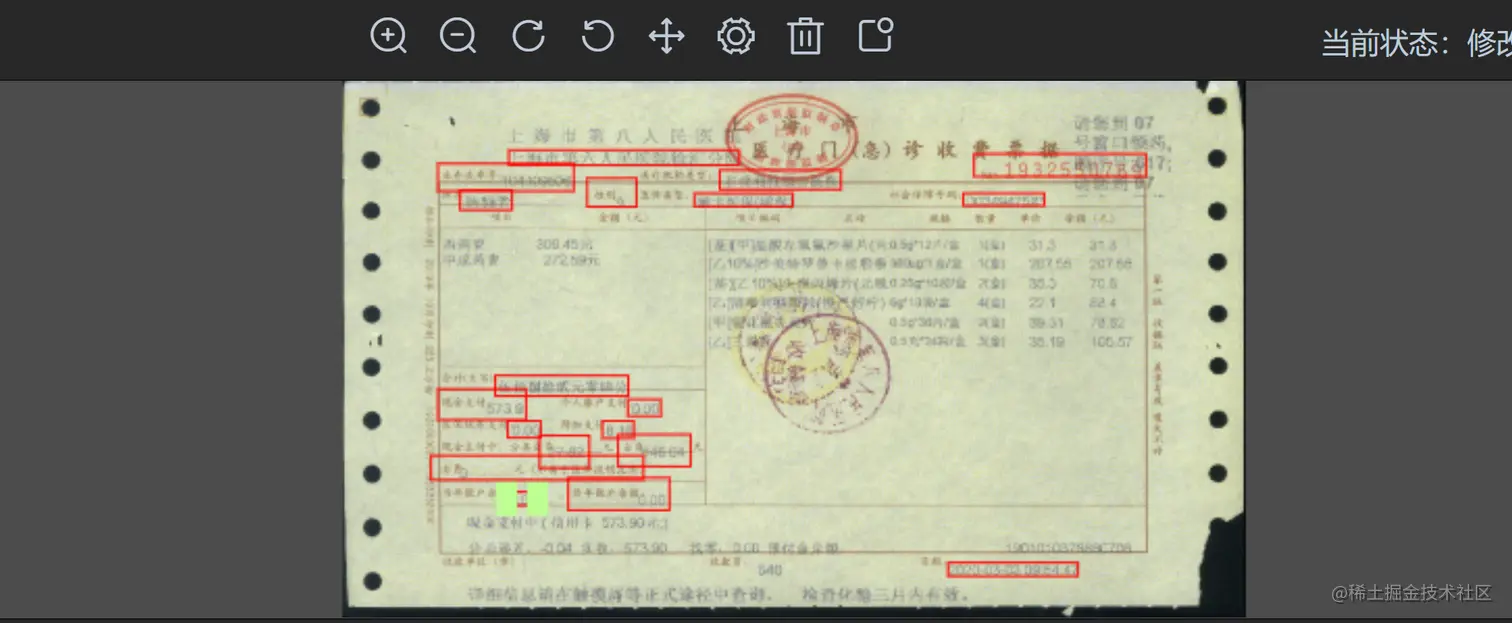

添加一个point属性，当point有值传入的时候，可以判断出该位置是否属于已经标注好的框中，并且默认选中修改。

监听器

watch:{
    point: {
      handler() {
        if (Object.keys(this.point).length !== 0) {
          if (this.point !== this.lastPoint) {
          } else {
          }
          this.lastPoint = this.point;//记录上一个点
          this.drawAll();
          this.updatePoint();
          this.drawGraphics();
        } else {
          this.clearAll1()
          this.drawAll();
          this.drawBG();
          this.currentStatus = status.MOVING;
        }
      },
      deep: true,
      immediate: true,
    },
}

判断是否在框内

    updatePoint() {
      for (let i = 0; i < this.graphics.length; i++) {
        if (
          this.graphics[i].isInPath(
            this.canvasCtx,
            this.transPoint(this.point.location[0], this.point.location[1])
          ) > -1
        ) {
          this.canvas.style.cursor = "crosshair";
          this.activeGraphic = this.graphics[i];
          console.log("activeIndex", this.activeIndex);
          this.activeIndex = i;
          this.currentStatus = status.UPDATING;
          this.drawBG();
          break;
        }
      }
    },

关键函数isInPath()

//packages\DrawBoard\draw\figureFactory.js
isInPath(ctx, point) {
    for (let i = 0; i < this.points.length; i++) {
      // 通过清空子路径列表开始一个新路径的方法。 当你想创建一个新的路径时，调用此方法。
      ctx.beginPath();
      //绘制圆弧路径的方法
      ctx.arc(this.points[i].x, this.points[i].y, this.point_radis, 0, Math.PI * 2, false);
      if (ctx.isPointInPath(point.x, point.y)) {
        return i;
      }
    }
    // in the figure
    this.createPath(ctx);
    if (ctx.isPointInPath(point.x, point.y)) {
      return 999;
    }
    return -1;
  }
