什么是继电器
继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
准备材料

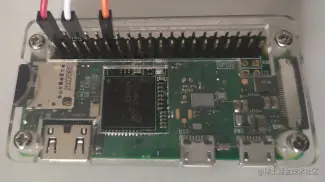

- 树莓派
zero wh一个

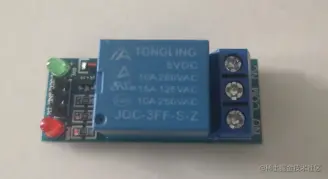

- 继电器一个(型号JQC-3FF-S-Z)
- 拆开的 USB 数据线
- LED 灯
继电器与树莓派线路连接
- 继电器
VCC接树莓派5v5 - 继电器
GND接树莓派GND - 继电器
IN接树莓派GPIO18
注意分辨 VCC 和 GND，不要接反！！！
继电器、LED灯和电源线路连接
- 继电器
NO接LED正极 - 继电器
COM接电源正极 - LED
负极接电源负极

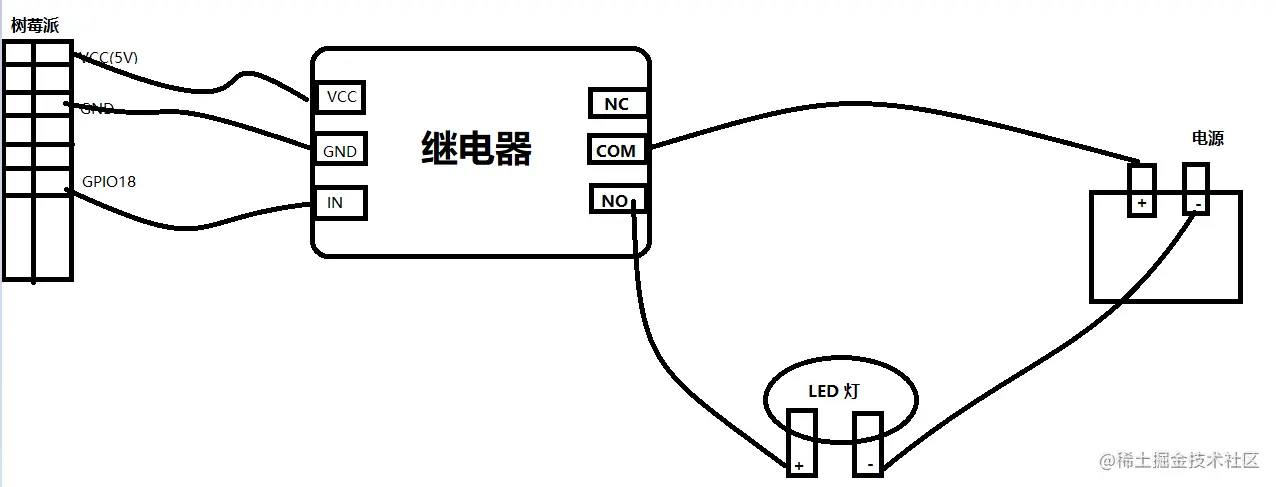

如下图所示

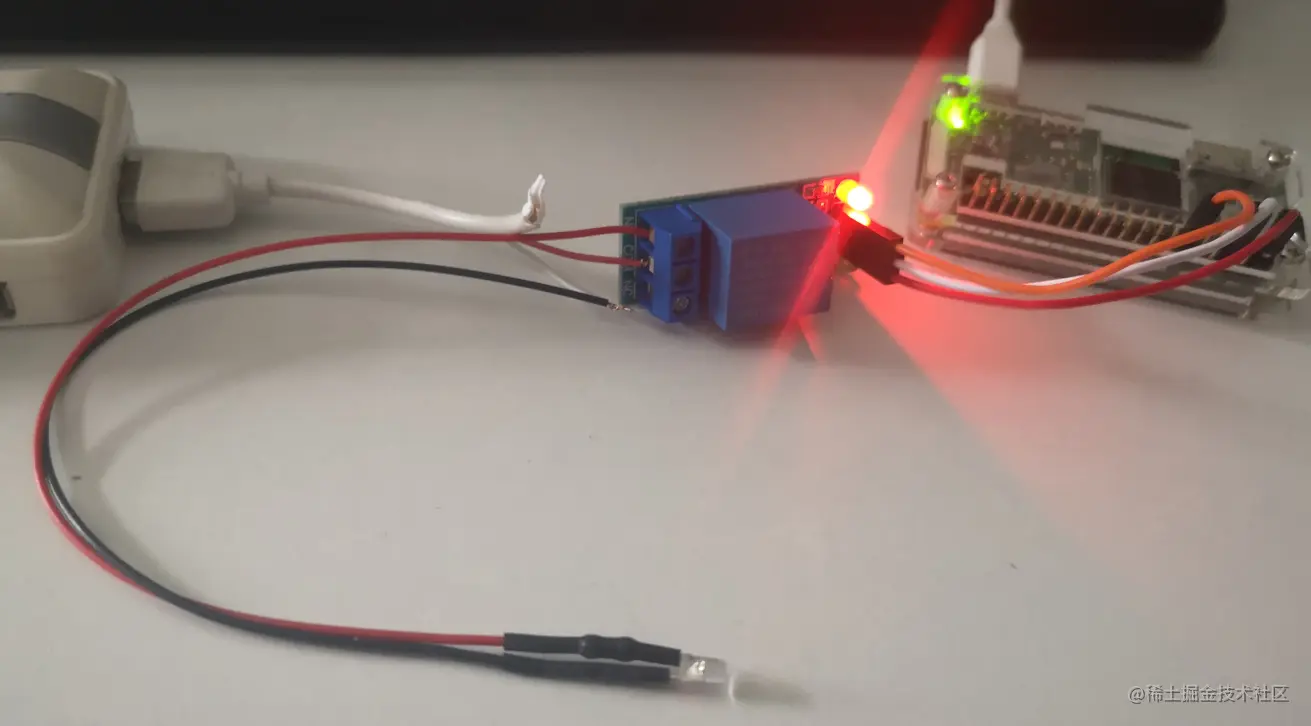

实物连接图
代码运行
vim jdq.py
写入以下内容
# -*- coding: utf-8 -*-
import RPi.GPIO as GPIO
import time
# BCM 编号方式
GPIO.setmode(GPIO.BCM)
# 设置[以BCM编号为18]的GPIO口为输出模式
GPIO.setup(18, GPIO.OUT)
# 开启
GPIO.output(18, GPIO.HIGH)
time.sleep(5)
# 关闭
GPIO.output(18, GPIO.LOW)
GPIO.cleanup()
执行 jdq.py 代码
python3 jdq.py
当听到 咔 的一声，说明开了，LED 灯就会亮，再听到 咔 的一声，说明关了，LED 灯就会熄灭。
知识扩展

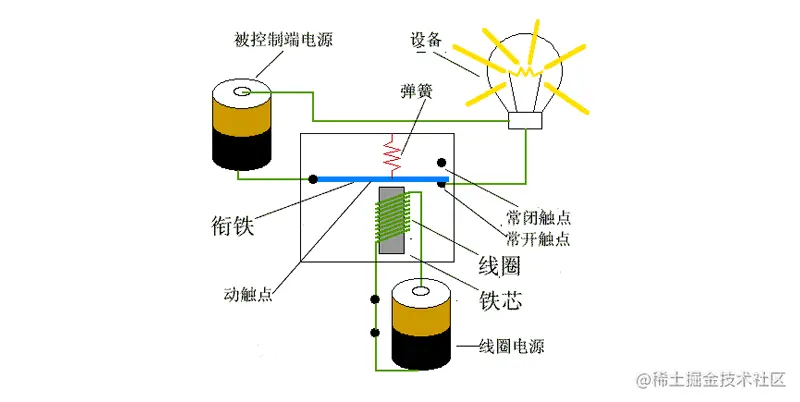

继电器原理图
