istio从入门到放弃系列（四）——istio数据平面核心sidecar的流量劫持

前面三章已经简要的介绍了一下istio的使用方法，没看的朋友建议看一下，可以加深理解，这次我们来开始研究istio的数据平面，之前就说过要单独抽出来sidecar好好讲一讲，今天来兑现这个承诺。

什么是sidecar

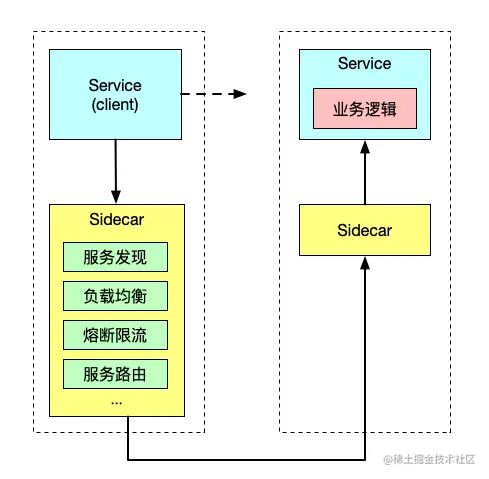

将应用程序的功能划分为单独的进程运行在同一个最小调度单元中（例如 Kubernetes 中的 Pod）可以被视为 sidecar 模式。如下图所示，sidecar 模式允许您在应用程序旁边添加更多功能。

这样的模式可以保证我们在控制pod级别流量时，不会对应用本身产生修改的需求。

sidecar的优势有哪些

sidecar模式下，流量控制container和业务container共享着存储、网络等资源，有点类似于一个虚拟机里的两个线程，这种部署方式可以让sidecar具有以下优势：

• 将与应用业务逻辑无关的功能抽象到共同基础设施，降低了微服务代码的复杂度。
• 因为不再需要编写相同的第三方组件配置文件和代码，所以能够降低微服务架构中的代码重复度。
• Sidecar 可独立升级，降低应用程序代码和底层平台的耦合度。

istio的sidecar里有什么

我们以之前实战文章中的bookinfo里的productpage为例，看一下sidecar会启动什么:

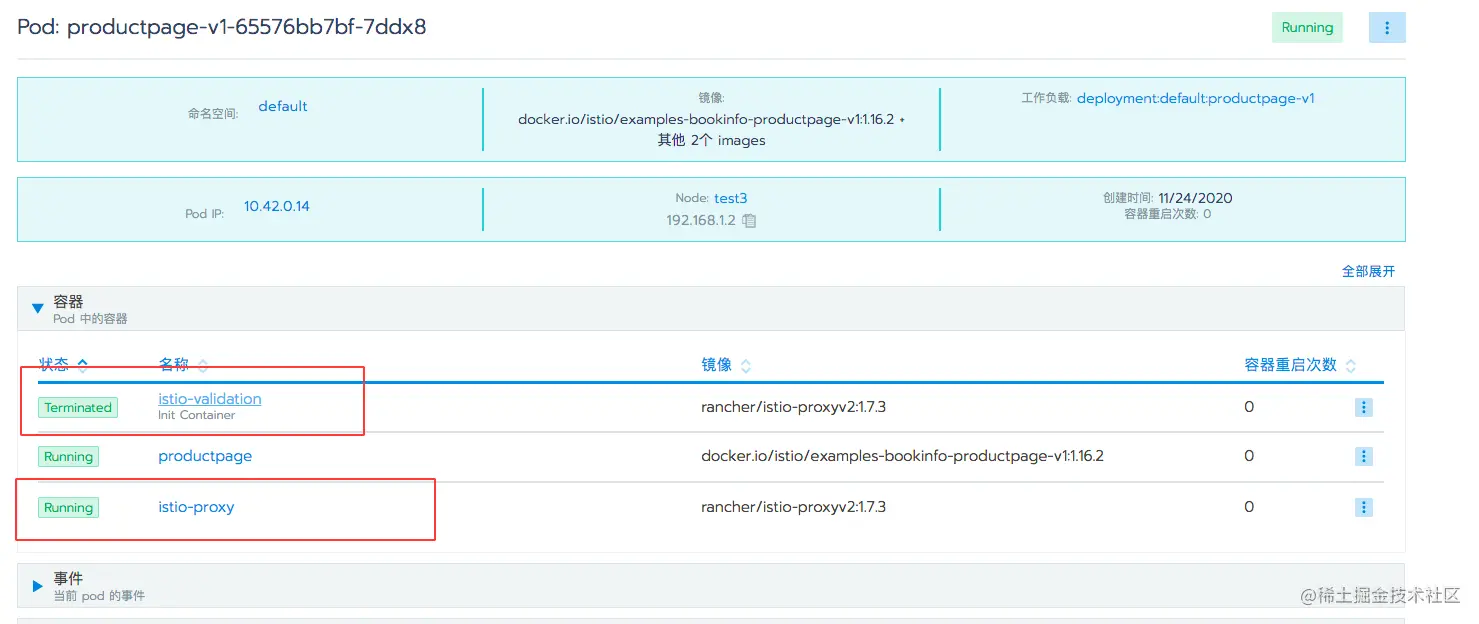

在productpage部署时，istio为其部署了两个sidecar，一个是init container，另外一个则是伴生的proxy，启动过程中pod会先启动init container，在环境初始化完毕后，启动productpage和istio-proxy，待两个container都就绪后将pod状态置为running。

init容器解析

我们来看一下yaml中init的代码

initContainers:
  - args:
    - istio-iptables
    - -p
    - "15001"
    - -z
    - "15006"
    - -u
    - "1337"
    - -m
    - REDIRECT
    - -i
    - '*'
    - -x
    - ""
    - -b
    - '*'
    - -d
    - 15090,15021,15020
    - --run-validation
    - --skip-rule-apply
    env:
    - name: DNS_AGENT
    image: rancher/istio-proxyv2:1.7.3
    imagePullPolicy: Always
    name: istio-validation
    resources:
      limits:
        cpu: "2"
        memory: 1Gi
      requests:
        cpu: 10m
        memory: 10Mi
    securityContext:
      allowPrivilegeEscalation: false
      capabilities:
        drop:
        - ALL
      privileged: false
      readOnlyRootFilesystem: true
      runAsGroup: 1337
      runAsNonRoot: true
      runAsUser: 1337
    terminationMessagePath: /dev/termination-log
    terminationMessagePolicy: File
    volumeMounts:
    - mountPath: /var/run/secrets/kubernetes.io/serviceaccount
      name: bookinfo-productpage-token-88mvv
      readOnly: true

可以看到关键的istio-iptables的操作，查看一下对应的文档：

istio-iptables [flags]
  -p: 指定重定向所有 TCP 流量的 sidecar 端口（默认为 $ENVOY_PORT = 15001）
  -m: 指定入站连接重定向到 sidecar 的模式，“REDIRECT” 或 “TPROXY”（默认为 $ISTIO_INBOUND_INTERCEPTION_MODE)
  -b: 逗号分隔的入站端口列表，其流量将重定向到 Envoy（可选）。使用通配符 “*” 表示重定向所有端口。为空时表示禁用所有入站重定向（默认为 $ISTIO_INBOUND_PORTS）
  -d: 指定要从重定向到 sidecar 中排除的入站端口列表（可选），以逗号格式分隔。使用通配符“*” 表示重定向所有入站流量（默认为 $ISTIO_LOCAL_EXCLUDE_PORTS）
  -o：逗号分隔的出站端口列表，不包括重定向到 Envoy 的端口。
  -i: 指定重定向到 sidecar 的 IP 地址范围（可选），以逗号分隔的 CIDR 格式列表。使用通配符 “*” 表示重定向所有出站流量。空列表将禁用所有出站重定向（默认为 $ISTIO_SERVICE_CIDR）
  -x: 指定将从重定向中排除的 IP 地址范围，以逗号分隔的 CIDR 格式列表。使用通配符 “*” 表示重定向所有出站流量（默认为 $ISTIO_SERVICE_EXCLUDE_CIDR）。
  -k：逗号分隔的虚拟接口列表，其入站流量（来自虚拟机的）将被视为出站流量。
  -g：指定不应用重定向的用户的 GID。(默认值与 -u param 相同)
  -u：指定不应用重定向的用户的 UID。通常情况下，这是代理容器的 UID（默认值是 1337，即 istio-proxy 的 UID）。
  -z: 所有进入 pod/VM 的 TCP 流量应被重定向到的端口（默认 $INBOUND_CAPTURE_PORT = 15006）。

该容器存在的意义就是让 sidecar 代理可以拦截所有的进出 pod 的流量，15090 端口（Mixer 使用）和 15092 端口（Ingress Gateway）除外的所有入站（inbound）流量重定向到 15006 端口（sidecar），再拦截应用容器的出站（outbound）流量经过 sidecar 处理（通过 15001 端口监听）后再出站。关于 Istio 中端口用途请参考 Istio 官方文档。
总结一下，init容器的作用是：

• 将应用容器的所有流量都转发到 sidecar 的 15006 端口。
• 使用 istio-proxy 用户身份运行， UID 为 1337，即 sidecar 所处的用户空间，这也是 istio-proxy 容器默认使用的用户，见 YAML 配置中的 runAsUser 字段。
• 使用默认的 REDIRECT 模式来重定向流量。
• 将所有出站流量都重定向到 sidecar 代理（通过 15001 端口）。

init容器的iptables注入解析

为了查看init容器配置的iptables规则，我们需要有root权限，kubectl不支持root，我们登录到对应的机器上用docker去查看。

su - root #输入root密码

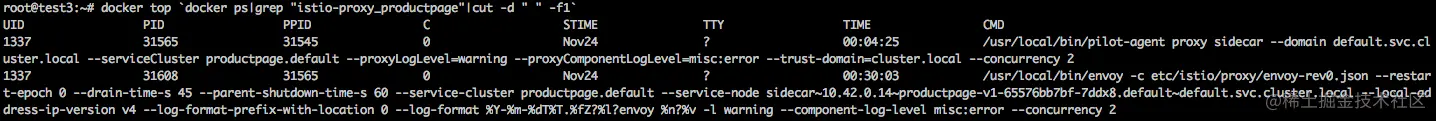

docker top `docker ps|grep "istio-proxy_productpage"|cut -d " " -f1`

拿到对应的PID

nsenter -n --target 31565
iptables -t nat -L -v

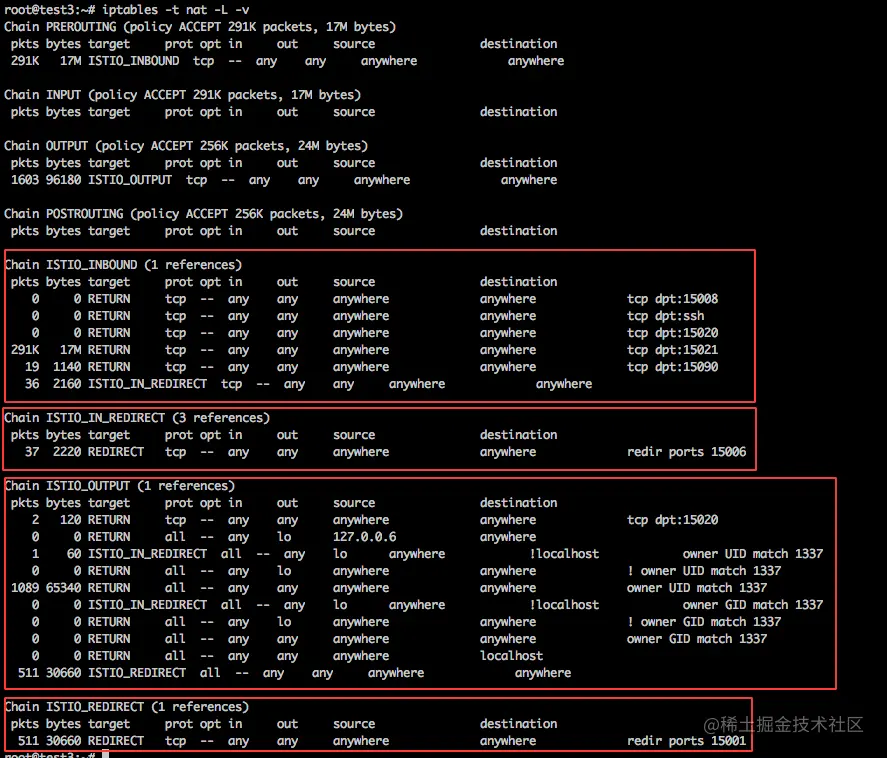

图上是iptables中nat配置的路由规则，由此我们可以看出istio init的一些修改

• PREROUTING 链：用于目标地址转换（DNAT），将所有入站 TCP 流量跳转到 ISTIO_INBOUND 链上。
• OUTPUT 链：将所有出站数据包跳转到 ISTIO_OUTPUT 链上。
• INPUT 链和POSTROUTING 链未做处理
• ISTIO_INBOUND 链：将所有入站流量重定向到 ISTIO_IN_REDIRECT 链上，目的地为 15090（mixer 使用）和 15020（Ingress gateway 使用，用于 Pilot 健康检查）端口的流量除外，发送到以上两个端口的流量将返回 iptables 规则链的调用点，即 PREROUTING 链的后继 POSTROUTING。
• ISTIO_IN_REDIRECT 链：将所有的入站流量跳转到本地的 15006 端口，至此成功的拦截了流量到 sidecar 中。
• ISTIO_OUTPUT 链：选择需要重定向到 Envoy（即本地） 的出站流量，所有非 localhost 的流量全部转发到 ISTIO_REDIRECT。为了避免流量在该 Pod 中无限循环，所有到 istio-proxy 用户空间的流量都返回到它的调用点中的下一条规则，本例中即 OUTPUT 链，因为跳出 ISTIO_OUTPUT 规则之后就进入下一条链 POSTROUTING。如果目的地非 localhost 就跳转到 ISTIO_REDIRECT；如果流量是来自 istio-proxy 用户空间的，那么就跳出该链，返回它的调用链继续执行下一条规则（OUTPUT 的下一条规则，无需对流量进行处理）；所有的非 istio-proxy 用户空间的目的地是 localhost 的流量就跳转到 ISTIO_REDIRECT。
• ISTIO_REDIRECT 链：将所有流量重定向到 Sidecar（即本地） 的 15001 端口。

小结

由此我们看到了sidecar对流量劫持的全过程，init通过iptables执行流量的劫持，而proxy并不在这一过程中，它的工作是执行控制平面下发的规则。
