跨进程的核心原理
原理： 子线程，handler，主线程，构成了线程模型中的经典问题：生产者-消费者模型。
生产者-消费者模型： 生产者和消费者在同一时间段内共用同一个存储空间，生产者往存储空间内添加数据，消费者从存储空间内取出数据。
好处： 保证数据生产消费的顺序（通过 MessageQueue先进先出），不管是生产者（子线程）还是消费者（主线程）都只是依赖缓冲区（handler），生产者和消费者之间不会互相持有，使它们直接没有任何耦合。
源码分析
handler机制的相关类
Handler： 发送和接收消息
Looper： 用于轮询消息队列，一个线程只能有一个 Looper
Message： 消息实体
MessageQueue： 消息队列，用于存储和管理消息
创建Looper
创建 Looper 的方法是调用 Looper.prepare() 方法
在 ActivityThread 的 man 方法中为我们调用了 prepare() 方法
public static void main(String[] args) {
Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "ActivityThreadMain");
//其他代码省略
// 创建主线程的 Looper
Looper.prepareMainLooper();
ActivityThread thread = new ActivityThread();
thread.attach(false, startSeq);
if (sMainThreadHandler == null) {
sMainThreadHandler = thread.getHandler();
}
if (false) {
Looper.myLooper().setMessageLogging(new
LogPrinter(Log.DEBUG, "ActivityThread"));
}
// End of event ActivityThreadMain.
Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
// 开始轮询操作
Looper.loop();
throw new RuntimeException("Main thread loop unexpectedly exited");
}
Looper.prepareMainLooper() 的代码 ：
public static void prepareMainLooper() {
prepare(false);
synchronized (Looper.class) {
if (sMainLooper != null) {
throw new IllegalStateException("The main Looper has already been prepared.");
}
sMainLooper = myLooper();
}
}
prepare() 有两个重载的方法，主要看 prepare(boolean quitAllowed) quitAllowed 的作用是在创建 MessageQueue 时。标识消息队列是否可以销毁， 主线程队列不可以销毁。
public static void prepare() {
prepare(true);
}
private static void prepare(boolean quitAllowed) {
if (sThreadLocal.get() != null) {
// 不为空标识已经创建过 Looper， 每个线程只能创建一个 Looper
throw new RuntimeException("Only one Looper may be created per thread");
}
// 创建 Looper 并设置给 sThreadLocal
sThreadLocal.set(new Looper(quitAllowed));
}
创建 MessageQueue 并将 Looper 与当前线程绑定
private Looper(boolean quitAllowed) {
mQueue = new MessageQueue(quitAllowed);
mThread = Thread.currentThread();
}
MessageQueue 的构造方法：
MessageQueue(boolean quitAllowed) {
// quitAllowed 决定队列是否可以被销毁
// 主线程不可以被销毁
mQuitAllowed = quitAllowed;
mPtr = nativeInit();
}
// 退出方法
void quit(boolean safe) {
if (!mQuitAllowed) {
throw new IllegalStateException("Main thread not allowed to quit.");
}
synchronized (this) {
if (mQuitting) {
return;
}
mQuitting = true;
if (safe) {
removeAllFutureMessagesLocked();
} else {
removeAllMessagesLocked();
}
// We can assume mPtr != 0 because mQuitting was previously false.
nativeWake(mPtr);
}
}
Looper.loop()
在 man 方法的 Looper.prepareMainLooper()后， Looper.loop() 开始轮询
public static void loop() {
final Looper me = myLooper(); // 内部调用 sThreadLocal.get(); 获得当前线程的 looper对象
if (me == null) {
throw new RuntimeException("No Looper; Looper.prepare() wasn't called on this thread.");
}
final MessageQueue queue = me.mQueue;
// Make sure the identity of this thread is that of the local process,
// and keep track of what that identity token actually is.
Binder.clearCallingIdentity();
final long ident = Binder.clearCallingIdentity();
......
for (;;) {
// 一个死循环，不断的从 消息队列里获取 message
Message msg = queue.next(); // might block
if (msg == null) {
// msg 为null 时 looper 会直接退出
// No message indicates that the message queue is quitting.
return;
}
// This must be in a local variable, in case a UI event sets the logger
final Printer logging = me.mLogging;
if (logging != null) {
logging.println(">>>>> Dispatching to " + msg.target + " " +
msg.callback + ": " + msg.what);
}
......
try {
// target 是当前绑定的 Handler 将消息分发出去
// dispatchMessage() 会调用 mCallback.handleMessage(msg)；主线程收到消息
msg.target.dispatchMessage(msg);
if (observer != null) {
observer.messageDispatched(token, msg);
}
dispatchEnd = needEndTime ? SystemClock.uptimeMillis() : 0;
} catch (Exception exception) {
if (observer != null) {
observer.dispatchingThrewException(token, msg, exception);
}
throw exception;
} finally {
......
}
......
msg.recycleUnchecked();
}
}
创建Handler
常见的 Handler 创建：
Handler handler = new Handler(){
@Override
public void handleMessage(Message msg){
super.handleMessage(msg);
}
};
在内部调用 this(null, false);
public Handler(@Nullable Callback callback, boolean async) {
......
mLooper = Looper.myLooper(); // 获取当前线程的 Looper
if (mLooper == null) {
throw new RuntimeException(
"Can't create handler inside thread " + Thread.currentThread()
+ " that has not called Looper.prepare()");
}
mQueue = mLooper.mQueue; // 获取消息队列 MessageQueue
mCallback = callback; // 初始化回调接口
mAsynchronous = async;
}
Looper.myLooper()
//Looper 中定义的 ThreadLocal，主要解决多线程并发的问题
// sThreadLocal.get() will return null unless you've called prepare().
static final ThreadLocal<Looper> sThreadLocal = new ThreadLocal<Looper>();
public static @Nullable Looper myLooper() {
return sThreadLocal.get();
}
sThreadLocal.get() will return null unless you've called prepare() 这句话告诉我们，get()可能为 null，除非先调用 prepare() 创建 Looper。
创建Message
可以直接 new Message(), 但是有更好的方式 Message.obtain(), 因为后者可以检查是否有可以复用的 Message，用复用避免过多的创建，销毁 Message对象 以达到优化内存和性能的目的。
public static Message obtain(Handler h) {
Message m = obtain(); // 调用重载的 obtain方法
m.target = h; // 并绑定创建 Message对象 的 Handler
return m;
}
public static Message obtain() {
synchronized (sPoolSync) { // sPoolSync 是一个 object对象 用锁来同步保证线程安全
// sPool 是handler dispatchMessage 后，通过 recycleUnchecked 回收用以复用的 message
if (sPool != null) {
Message m = sPool;
sPool = m.next;
m.next = null;
m.flags = 0; // clear in-use flag
sPoolSize--;
return m;
}
}
return new Message();
}
Message 和 Handler 的绑定
创建 Message 的时候可以同 Message obtain(Handler h) 这个构造方法绑定。 在 handler 的 enqueueMessage() 也绑定了，所以发送 Message 的方法都会调用此方法入队，所以在创建 Message 的时候是可以不绑定的。
private boolean enqueueMessage(@NonNull MessageQueue queue, @NonNull Message msg,
long uptimeMillis) {
msg.target = this; // 绑定
msg.workSourceUid = ThreadLocalWorkSource.getUid();
if (mAsynchronous) {
msg.setAsynchronous(true);
}
return queue.enqueueMessage(msg, uptimeMillis);
}
Handler发送消息
Handler 发送消息的重载方法很多，但主要有两种。
sendMessage(Message msg) sendMessage(...) 方法通过一系列重载方法的调用， sendMessage -> sendMessageDelayed -> sendMessageAtTime -> enqueueMessage -> queue.enqueueMessage 最终是调用 MessageQueue.enqueueMessage 方法，将消息保存在了消息队列中，而最终由 Looper 取出，交给 Handler 的 dispatchMessage 进行处理。
可以看到在 dispatchMessage 方法中，message 的 callback 是一个 Runnable 对象，如果 callback 不为空，则直接调用 callback 的 run 方法，否则判断 handler 的 mCallback 是否为空，mCallback 在 handler 的构造函数中初始化，在主线程中直接通过无参的构造方法 new 出来的为 null，所以会直接执行后面的 handlerMessage 方法。
public void dispatchMessage(@NonNull Message msg) {
// callback 在 message 的构造函数中初始化 或者 使用 handler.post(Runnable) 方法的时候才不为空
if (msg.callback != null) {
handleCallback(msg);
} else {
if (mCallback != null) {
// mCallback 是一个 callback 对象通过无参的构造函数创建出来的 handler， 该属性为null，此段不执行
if (mCallback.handleMessage(msg)) {
return;
}
}
handleMessage(msg); // handleMessage 最终直接 handlerMessage 方法
}
}
private static void handleCallback(Message message) {
message.callback.run();
}
Handler 消息处理
在 handlerMessage(Message msg) 方法中，我们可以拿到 message 对象，根据不同的需求进行处理，整个 handler 流程就结束了。
总结
handler.sendMessage 发送消息到消息队列 MessageQueue，然后 Looper 调用 loop() 函数带动 MessageQueue ，从而轮询 MessageQueue里面的每个 Message，当 Message 达到了可以执行的时间的时候开始执行，执行后调用 message 绑定的 handler 来处理消息，通过 dispatchMessage 调用 handlerMessage 发送到主线程接收。
难点问题
线程同步问题
Handler 是用于线程间通信的，但是它产生的根本并不只是用于UI处理，更多的是 Handler 是整个APP通信的框架 ，整个APP都是用它来进行线程间的协调。
Handler 是如何保证线程安全的呢？
Handler机制里最主要的类是 MessageQueue，这个类是所有消息的存储仓库。
消息的管理有两点：
- 消息入库 (enqueueMessage)
- 消息出库 (next)
enqueueMessage源码如下:
boolean enqueueMessage(Message msg, long when) {
if (msg.target == null) {
throw new IllegalArgumentException("Message must have a target.");
}
if (msg.isInUse()) {
throw new IllegalStateException(msg + " This message is already in use.");
}
// 锁开始的地方
synchronized (this) {
if (mQuitting) {
IllegalStateException e = new IllegalStateException(
msg.target + " sending message to a Handler on a dead thread");
Log.w(TAG, e.getMessage(), e);
msg.recycle();
return false;
}
msg.markInUse();
msg.when = when;
Message p = mMessages;
boolean needWake;
if (p == null || when == 0 || when < p.when) {
// New head, wake up the event queue if blocked.
msg.next = p;
mMessages = msg;
needWake = mBlocked;
} else {
// Inserted within the middle of the queue. Usually we don't have to wake
// up the event queue unless there is a barrier at the head of the queue
// and the message is the earliest asynchronous message in the queue.
needWake = mBlocked && p.target == null && msg.isAsynchronous();
Message prev;
for (;;) {
prev = p;
p = p.next;
if (p == null || when < p.when) {
break;
}
if (needWake && p.isAsynchronous()) {
needWake = false;
}
}
msg.next = p; // invariant: p == prev.next
prev.next = msg;
}
// We can assume mPtr != 0 because mQuitting is false.
if (needWake) {
nativeWake(mPtr);
}
}
return true;
}
synchronized(this) 是一个内置锁，说明对所有调用 MessageQueue对象的线程来说，他们都是互斥的，而在 Handler 里面，一个线程对应唯一一个 Looper，而Looper 中又只有唯一的一个MessageQueue。所以，主线程就只有一个MessageQueue对象，也就是说，所有的子线程向主线程发送消息的时候，主线程一次都只会处理一个消息，其他的都需要等待，那么这时候消息队列就不会出现混乱。
next() 函数
Message next() {
......
for (;;) {
......
nativePollOnce(ptr, nextPollTimeoutMillis);
synchronized (this) {
......
if (msg != null && msg.target == null) {
// Stalled by a barrier. Find the next asynchronous message in the queue.
......
}
if (msg != null) {
......
} else {
// No more messages.
nextPollTimeoutMillis = -1;
}
......
} // synchronized 结束
// Run the idle handlers.
// We only ever reach this code block during the first iteration.
for (int i = 0; i < pendingIdleHandlerCount; i++) {
final IdleHandler idler = mPendingIdleHandlers[i];
mPendingIdleHandlers[i] = null; // release the reference to the handler
boolean keep = false;
try {
keep = idler.queueIdle();
} catch (Throwable t) {
Log.wtf(TAG, "IdleHandler threw exception", t);
}
if (!keep) {
synchronized (this) {
mIdleHandlers.remove(idler);
}
}
}
// Reset the idle handler count to 0 so we do not run them again.
pendingIdleHandlerCount = 0;
// While calling an idle handler, a new message could have been delivered
// so go back and look again for a pending message without waiting.
nextPollTimeoutMillis = 0;
}
}
next 函数，每次都从头部取数据，那加锁的意义在哪里？
next函数是必须加锁的，因为 synchronized (this) 的作用范围是所有 this正在访问的代码块。它可以保证 next 和 enqueueMessage 函数实现互斥，这样才能真正保证多线程的时候 messagequeuq 的有序进行。
消息机制之同步屏障
线程的消息都是放到一个 MessageQueue 里面，取消息的时候是互斥取消息，而且只能从头部取消息，而添加消息是按照消息执行的先后顺序进行的排序 ， 那么问题来了，同一个时间范围内的消息，如果它是需要立刻执行的，正常情况，我们需要等队列轮询到自己的时候才能执行，那岂不是黄花菜都凉了。所以，我们需要给紧急执行的消息一个绿色通道，这个绿色通道就是同步屏障的概念。
同步屏障是什么？
顾名思义，同步屏障就是阻碍同步消息，只让异步消息通过。 开启同步屏障的方法如下：
MessageQueue.postSyncBarrier();
postSyncBarrier方法源码 ：
/**
* @hide
*/
@TestApi
public int postSyncBarrier() {
return postSyncBarrier(SystemClock.uptimeMillis());
}
private int postSyncBarrier(long when) {
// Enqueue a new sync barrier token.
// We don't need to wake the queue because the purpose of a barrier is to stall it.
synchronized (this) {
final int token = mNextBarrierToken++;
// 从消息池中获取 message
final Message msg = Message.obtain();
msg.markInUse();
// 初始化 message对象的时候，并未给 message.target 赋值， target == null
msg.when = when;
msg.arg1 = token;
Message prev = null;
Message p = mMessages;
if (when != 0) {
while (p != null && p.when <= when) {
// 如果开启同步屏障的时间(假设为T)T不为0， 且当前的同步消息里有时间小于T的，则 prev 也不为null
prev = p;
p = p.next;
}
}
// 根据 prev 是否为null，将 msg 根据时间顺序插入到消息队列中去
// 如果为null 则插入队列第一个 否则按时间顺序插入
if (prev != null) { // invariant: p == prev.next
msg.next = p;
prev.next = msg;
} else {
msg.next = p;
mMessages = msg;
}
return token;
}
}

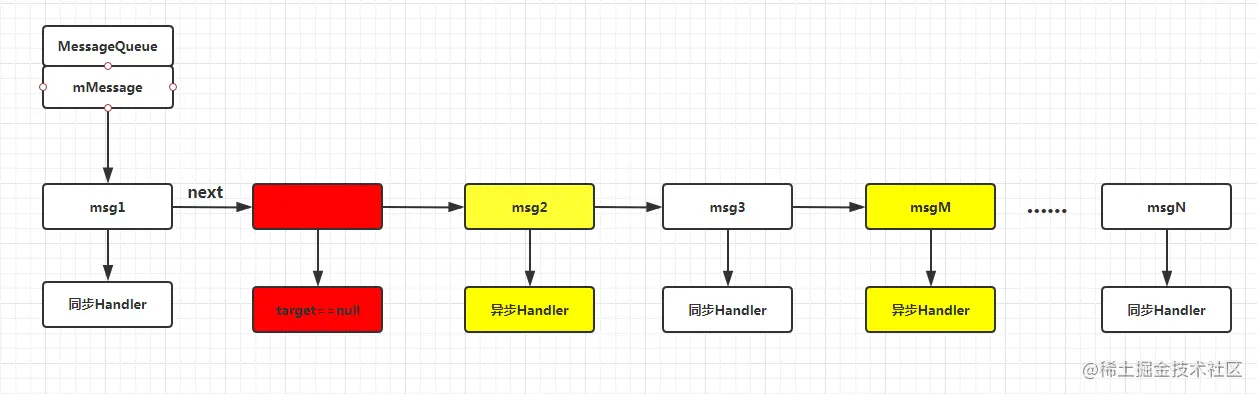

可以看到，Message 对象初始化的时候并没有给 target 赋值，因此，target == null 的来源就找到了。 这样，一条 target == null 的消息就进入了消息队列，
开启同步屏障之后，异步消息是如何被处理的呢？
Message next() {
......
int pendingIdleHandlerCount = -1; // -1 only during first iteration
// 如果 nextPollTimeoutMillis = -1 一直阻塞不会超时
// 如果 nextPollTimeoutMillis = 0 不会阻塞立即返回
// 如果 nextPollTimeoutMillis > 0 最长阻塞 nextPollTimeoutMillis 毫秒（超时）
// 如果期间有程序唤醒会立即返回
int nextPollTimeoutMillis = 0;
for (;;) {
if (nextPollTimeoutMillis != 0) {
Binder.flushPendingCommands();
}
nativePollOnce(ptr, nextPollTimeoutMillis);
synchronized (this) {
// Try to retrieve the next message. Return if found.
// 获取系统开机到现在的时间
final long now = SystemClock.uptimeMillis();
Message prevMsg = null;
Message msg = mMessages; // 当前链表的头结点
//如果 target == null，那它就是屏障，需要遍历消息队列，直到找到异步消息并返回
if (msg != null && msg.target == null) {
// Stalled by a barrier. Find the next asynchronous message in the queue.
do {
prevMsg = msg;
msg = msg.next;
} while (msg != null && !msg.isAsynchronous());
}
if (msg != null) {
// 如果有消息需要处理，先判断时间有没有到，如果没到就设置一下阻塞时间
// 常见的使用如 postDelay等
if (now < msg.when) {
// 计算出离执行时间还有多久，赋值给 nextPollTimeoutMillis
// 表示 nativePollOnce 方法要等待 nextPollTimeoutMillis 时长后返回
// Next message is not ready. Set a timeout to wake up when it is ready.
nextPollTimeoutMillis = (int) Math.min(msg.when - now, Integer.MAX_VALUE);
} else {
//获取到消息了
// Got a message.
mBlocked = false;
// 链表操作 获取msg并且从队列中删除该节点 ，同时返回该msg
if (prevMsg != null) {
prevMsg.next = msg.next;
} else {
mMessages = msg.next;
}
msg.next = null;
if (DEBUG) Log.v(TAG, "Returning message: " + msg);
msg.markInUse();
// 返回拿到的消息
return msg;
}
} else {
// 没有消息就继续等待nextPollTimeoutMillis
// No more messages.
nextPollTimeoutMillis = -1;
}
......
}
}
从上面可以看出，当消息队列开启同步屏障(即 msg.target == null)的时候，消息机制在处理消息的时候，优先处理异步消息。这样，同步屏障就起到了过滤和优先级的作用。
如上图所示，在消息队列中有同步消息和异步消息，以及同步屏障(红色部分)。有了同步屏障的存在，msg2 和 msgM 两个异步消息可以被优先执行，而后面的 msg3等 同步消息则不会被处理。那同步消息怎么被处理呢？ 那就需要先移除屏障，即调用 removeSyncBarrier()
同步屏障的应用场景
Android 系统中的 UI更新的相关消息即为异步消息，需要优先处理。
比如：在View更新时，draw，requestLayout，invalidate等很多地方都调用了 ViewRootImpl.scheduleTraversals() 方法
void scheduleTraversals() {
if (!mTraversalScheduled) {
mTraversalScheduled = true;
// 发送同步屏障
mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
// 发送异步消息
mChoreographer.postCallback(
Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
if (!mUnbufferedInputDispatch) {
scheduleConsumeBatchedInput();
}
notifyRendererOfFramePending();
pokeDrawLockIfNeeded();
}
}
Choreographer.postCallback 函数最终走向了 postCallbackDelayedInternal
private void postCallbackDelayedInternal(int callbackType,
Object action, Object token, long delayMillis) {
if (DEBUG_FRAMES) {
Log.d(TAG, "PostCallback: type=" + callbackType
+ ", action=" + action + ", token=" + token
+ ", delayMillis=" + delayMillis);
}
synchronized (mLock) {
final long now = SystemClock.uptimeMillis();
final long dueTime = now + delayMillis;
mCallbackQueues[callbackType].addCallbackLocked(dueTime, action, token);
if (dueTime <= now) {
scheduleFrameLocked(now);
} else {
Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_CALLBACK, action);
msg.arg1 = callbackType;
msg.setAsynchronous(true); // 异步消息
mHandler.sendMessageAtTime(msg, dueTime);
}
}
}
这里就开启了同步屏障 ，并发送异步消息，由于 UI 相关的消息都是优先级最高的，这样系统就会优先处理这些异步消息。
要移除同步屏障的时候需要调用 ViewRootImpl.unscheduleTraversals()
void unscheduleTraversals() {
if (mTraversalScheduled) {
mTraversalScheduled = false;
mHandler.getLooper().getQueue().removeSyncBarrier(mTraversalBarrier);
mChoreographer.removeCallbacks(
Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
}
}
总结：同步屏障可以方便的处理那些优先级较高的消息。当我没调用 mHandler.getLooper().getQueue().postSyncBarrier()， 并设置消息的 setAsynchronous()为true时，如若开启了同步屏障，会优先处理其中的异步消息，阻碍同步消息。
