数据结构与算法----哈弗曼树与编码

简介

哈弗曼树的出现主要是用来对字符编码，压缩空间的，编码时，让使用频率高的用短码，使用频率低的用长码，以优化整个报文编码，使用频率或者次数可以看做权值，因此：哈夫曼树又称最优二叉树，是一种带权路径长度最短的二叉树

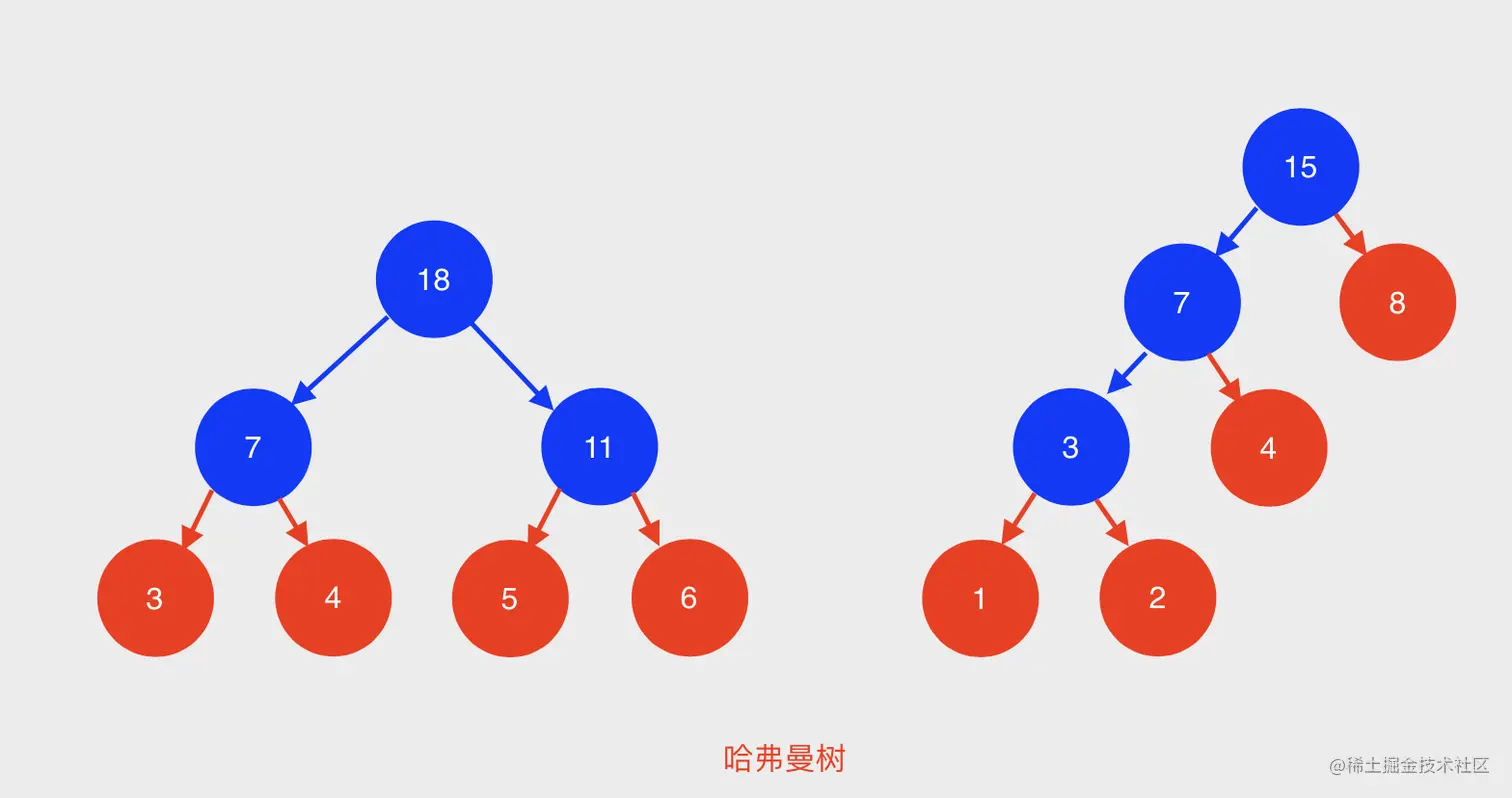

下面是哈弗曼树的实例图，红色节点为终端带权节点(基础节点)，蓝色为后生成的非终端节点(如果基础节点为n，生成哈弗曼树总结点则为2n-1个)

数据压缩

实现哈夫曼编码的方式主要是创建一个二叉树和其节点。这些树的节点可以存储在数组里，数组的大小为符号数的大小n，而节点分别是终端节点（叶节点、基础节点）与非终端节点（内部节点、根据哈夫曼算法后生成的节点）。

一开始，所有的节点都是终端节点，节点内有三个字段：

1.符号

2.权重

3.指向父节点的链接

而非终端节点内有四个字段：

1.权重

2.指向父节点的链接

3.指向两个子节点的链接

4.指向父节点的链接

基本上，我们用'0'与'1'分别代表指向左子节点与右子节点，最后为完成的二叉树共有n个终端节点与n-1个非终端节点，去除了不必要的符号并产生最佳的编码长度。

过程中，每个终端节点都包含着一个权重，两两终端节点结合会产生一个新节点，新节点的权重是由两个权重最小的终端节点权重之总和；新节点也加入生成节点的队列中，且已经两两结合的点不二次参与，持续进行此过程直到只剩下一个节点为止。

数据解压缩

(作为扩展，摘抄自百度百科)

哈夫曼码树的解压缩就是将得到的前置码转换回符号，通常借由树的追踪，将接收到的比特串一步一步还原。但是要追踪树之前，必须要先重建哈夫曼树；某些情况下，如果每个符号的权重可以被事先预测，那么哈夫曼树就可以预先重建，并且存储并重复使用，否则，发送端必须预先发送哈夫曼树的相关信息给接收端。

最简单的方式，就是预先统计各符号的权重并加入至压缩之比特串，但是此法的运算量花费相当大，并不适合实际的应用。若是使用Canonical encoding，则可精准得知树重建的数据量只占B2^B比特（其中B为每个符号的比特数（bits））。如果简单将接收到的比特串一个比特一个比特的重建，例如：'0'表示父节点，'1'表示终端节点，若每次读取到1时，下8个比特则会被解读是终端节点（假设数据为8-bit字母），则哈夫曼树则可被重建，以此方法，数据量的大小可能为2~320字节不等。虽然还有很多方法可以重建哈夫曼树，但因为压缩的数据串包含"traling bits"，所以还原时一定要考虑何时停止，不要还原到错误的值，如在数据压缩时时加上每笔数据的长度等。

哈夫曼编码示例

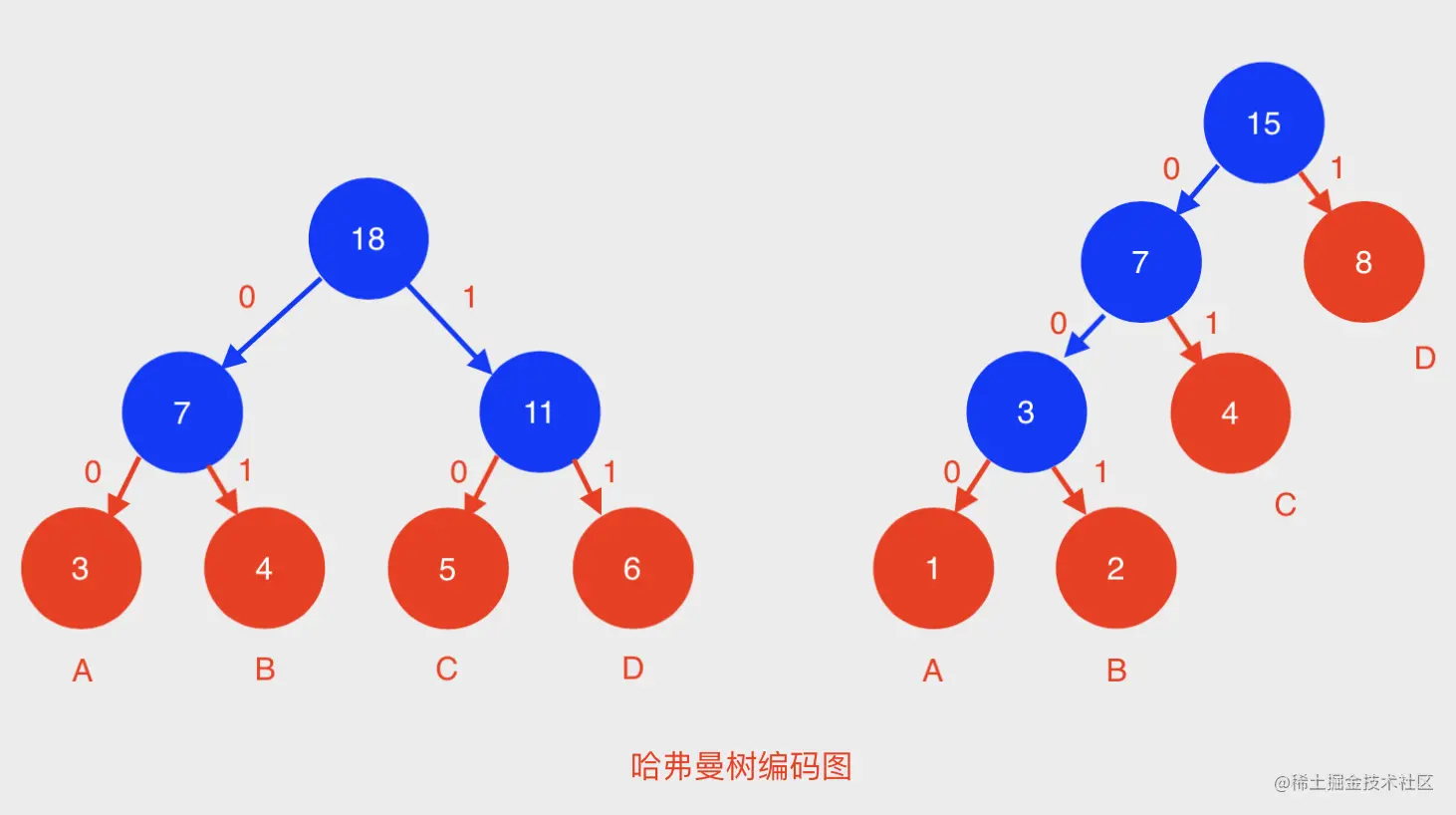

如上图所式，则为编码后的哈夫曼树：连线箭头为带权路径，权值从根节点到叶子节点递减，那么下图的左右两个哈夫曼树的终端节点编码如下:

左侧哈弗曼树：A: 00 B:01 C:10 D:11

右侧哈弗曼树：A:000 B:001 C:01 D:1

哈弗曼编码的过程，由于带权问题，解决了编码时的前缀重复问题，方便解码时识别，同时将字符编码长度大幅度缩小，可谓一举两得。

哈弗曼树的实现

哈夫曼树的实现，先让节点间不重复地两两结合，生成新节点直到只有一个新节点位置；由于实际上生成哈弗曼树的总结点个数总是为2n-1(n为终端节点或基础节点)，可以根据这个特征，每次筛选出来两个最小的，直到生成n-1个新节点则结束，新节点按生成顺序排到老节点之后。

下面的算法就是根据此特性来生成的

初始化

定义一个数组结构的基础结构体，里面父指针和孩子指针均使用索引，因为操作都是在一个2n-1大小的数组中处理的(另外这里忽略了字符，算法里面用不到，实际也可以根据需要来处理)

typedef struct {
    int parent; //父节点索引
    int weight; //权值
    int lchild, rchild; //左右孩子索引，终端节点默认为-1，且也不可能为父节点，新生成的非终端节点则指向其子孩子节点，
} LSOrderHufmTree;

生成哈弗曼树数组

这里生成的哈弗曼树实际上是一个一维数组，实际使用可能到这里就行了，后面转化成哈弗曼树并进行编码

生成哈弗曼树有以下步骤：

1.定义LSOrderHufmTree类型的数组hufmTreeList哈弗曼树所有节点，权值数组(也可以包含权值传递字符串对象，这里只会用到权值) ，数量为count， 那么hufmTreeList的数量理应为count*2 - 1 （2n-1），声明为了MAXCount

2.将所有基础节点的权值映射到哈弗曼树的前count个节点中，且父子指针均指向-1(-2等也可以只要不影响取索引)

3.从索引为count开始(临时变量定义为i)，遍历下面逻辑到MAXCount前一个 (根据哈弗曼树特性，生成n-1个新节点，便生成了哈弗曼树的所有非终端节点)，每次生成一个非终端节点

4.从数组索引第一项到上一次新生成的节点索引(i-1)区间，选出两个最小节点，且没有父节点(没有被选出来过),索引分别为min1,min2，节点为minNode1,minNode2

5.在遍历到即将生成的非终端索引节点处(i)开始赋值，标记父节点为为-1，权值为两个最小节点相加，左右孩子分别指向第一第二最小节点，且两个最小节点的父节点指向自己

6.生成非终端节点的临时变量i自增,重复步骤4，直到循环结束

因此可以看出最后生成的一个节点，即 第2*n - 1个节点为哈弗曼树根节点

void generateOrderHufmTree(LSOrderHufmTree *hufmTreeList, int *list, int count) {
    int MAXCount = count*2 - 1; //n个节点生成哈夫曼树，那么生成的节点数为n-1,总结点树为2n-1

    //默认节点都是子节点
    for (int i = 0; i < count; i++) {
        hufmTreeList[i].weight = list[i];
        hufmTreeList[i].parent = -1;
        hufmTreeList[i].lchild = -1;
        hufmTreeList[i].rchild = -1;
    }
    int MAXINT = INT32_MAX; //假设其为最大数
    for (int i = count; i < MAXCount; i++) {
        //生成新节点的同时找出最小节点
        //找出最小的两个节点
        int min1 = 1, min2 = 1;
        int minNode1 = MAXINT, minNode2 = MAXINT;
        for (int j = 0; j < i; j++) {
            if (hufmTreeList[j].parent >= 0) continue;
            if (hufmTreeList[j].weight < minNode1) {
                minNode2 = minNode1;
                min2 = min1;
                minNode1 = hufmTreeList[j].weight;
                min1 = j;
            }else if (hufmTreeList[j].weight < minNode2) {
                minNode2 = hufmTreeList[j].weight;
                min2 = j;
            }
        }
        //从子节点后面开始生成新的虚拟父节点，作为新的节点参与计算
        hufmTreeList[i].parent = -1;
        hufmTreeList[i].weight = minNode1 + minNode2;
        hufmTreeList[i].lchild = min1;
        hufmTreeList[i].rchild = min2;
        hufmTreeList[min1].parent = i;
        hufmTreeList[min2].parent = i;
    }
}

转化为哈弗曼树

转化成哈弗曼树结构之前使用前面生成的哈弗曼树数组，哈弗曼树索引2n-2向即为根节点，取出，开始生成哈弗曼树结构，如图一图二所示

定义哈夫曼树型基础数据结构

typedef struct HufmTree {
    int weight; //权值
    int index; //自己的索引,以便与编码赋值
    struct HufmTree *lchild, *rchild; //左右子节点指针
} LSListHufmTree;

转化逻辑较为简单，从根节点开始，每个节点处都保存着子节点的索引，顺序索引向下展开即可

1.创建node节点，赋值对应索引数据

2.查看其左子节点索引是否存在(索引>=0)，若存在，则向下遍历，返回将对应索引子节点带入本函数，再次进入步骤1；否则，左子节点置空

3.查看其右子节点索引是否存在(索引>=0)，若存在，则向下遍历，返回将对应索引子节点带入本函数，再次进入步骤1；否则，右子节点置空

4.结束，返回到上一个函数栈，直到第一次遍历的函数栈结束才真正结束

LSListHufmTree *generateHufmTree(LSOrderHufmTree root, LSOrderHufmTree *list) {
    LSListHufmTree *node = (LSListHufmTree *)malloc(sizeof(LSListHufmTree));
    node->weight = root.weight;

    if (root.lchild >= 0)
        node->lchild = generateHufmTree(list[root.lchild], list);
    else
        node->lchild = NULL;

    if (root.rchild >= 0)
        node->rchild = generateHufmTree(list[root.rchild], list);
    else
        node->rchild = NULL;

    return node;
}

对基础节点进行编码

由于基础节点均为叶子节点，所以从根节点，不停的对所有节点进行带权向下赋值，向下过程不断增加权值，即*2，且累计编码长度

注意：这里由于使用数字表达的，为了查看方便，需要避免第一位为0的情况，默认在最高位多加上一个1，例如下面所示

原来的编码

左侧哈弗曼树：A: 00 B:01 C:10 D:11

右侧哈弗曼树：A:000 B:001 C:01 D:1

为了查看方便改编的编码，最后生成的结果去掉第一位的1即可，仅仅适用与案例，实际操作应以基础编码为基准，作为编码表

左侧哈弗曼树：A: 100 B:101 C:110 D:111

右侧哈弗曼树：A:1000 B:1001 C:101 D:11

实现逻辑：

1.声明节点node为遍历的当前节点，list为结果数组，code为带权编码

2.每经过该方法默认向下遍历一次，权值自增*2，即code *= 2;

3.如果左子节点存在，不赋值，左子节点作为当前节点，进入步骤1，否则，右节点编码赋值为code

4.如果右子节点存在，不赋值，右子节点作为当前节点，进入步骤1，否则，右节点编码赋值为code

void generateHufmEncoding(LSListHufmTree *node, int *list, int code) {
    if (!node) return;

    code *= 2;

    if (node->lchild)
        generateHufmEncoding(node->lchild, list, code);
    else
        list[node->index] = code;

    if (node->lchild)
        generateHufmEncoding(node->rchild, list, code + 1);
    else
        list[node->index] = code * 2 + 1;
}
