一、数据结构

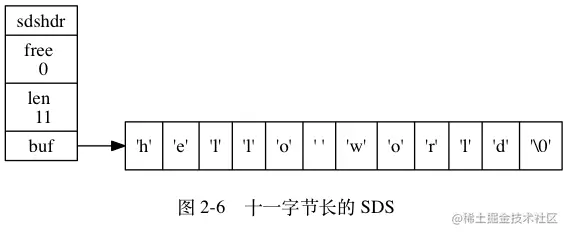

1、简单动态字符串

struct sdshdr {

    // 记录 buf 数组中已使用字节的数量
    // 等于 SDS 所保存字符串的长度
    int len;

    // 记录 buf 数组中未使用字节的数量
    int free;

    // 字节数组，用于保存字符串
    char buf[];

};

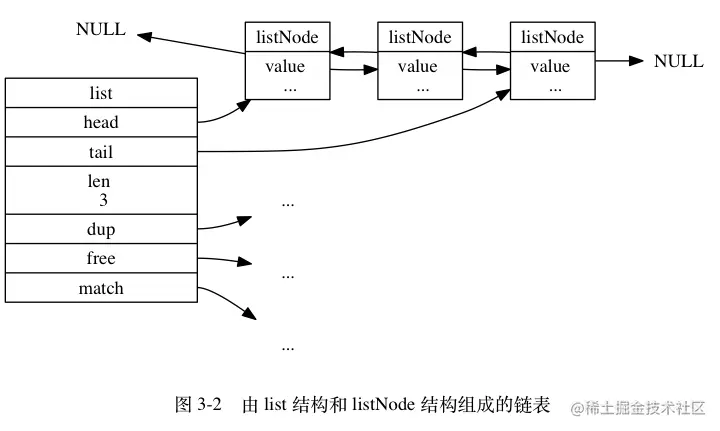

2、链表

typedef struct listNode {

    // 前置节点
    struct listNode *prev;

    // 后置节点
    struct listNode *next;

    // 节点的值
    void *value;

} listNode;

typedef struct list {

    // 表头节点
    listNode *head;

    // 表尾节点
    listNode *tail;

    // 链表所包含的节点数量
    unsigned long len;

    // 节点值复制函数
    void *(*dup)(void *ptr);

    // 节点值释放函数
    void (*free)(void *ptr);

    // 节点值对比函数
    int (*match)(void *ptr, void *key);

} list;

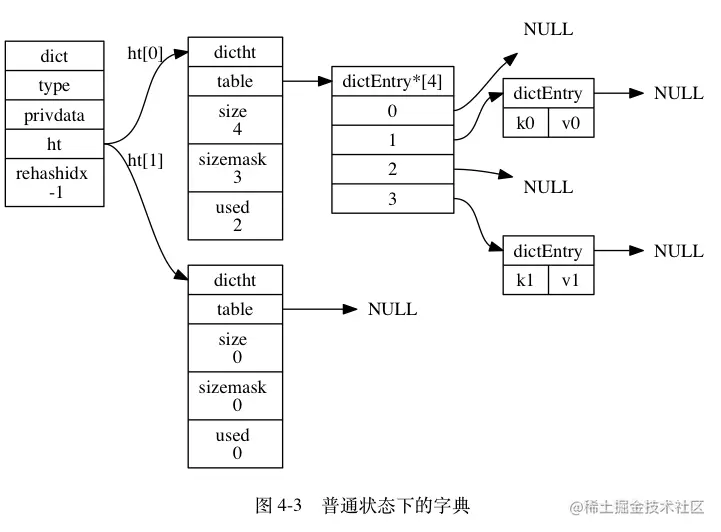

3、字典

typedef struct dictht {

    // 哈希表数组
    dictEntry **table;

    // 哈希表大小
    unsigned long size;

    // 哈希表大小掩码，用于计算索引值
    // 总是等于 size - 1
    unsigned long sizemask;

    // 该哈希表已有节点的数量
    unsigned long used;

} dictht;

typedef struct dictEntry {

    // 键
    void *key;

    // 值
    union {
        void *val;
        uint64_t u64;
        int64_t s64;
    } v;

    // 指向下个哈希表节点，形成链表
    struct dictEntry *next;

} dictEntry;

typedef struct dict {

    // 类型特定函数
    dictType *type;

    // 私有数据
    void *privdata;

    // 哈希表
    dictht ht[2];

    // rehash 索引
    // 当 rehash 不在进行时，值为 -1
    int rehashidx; /* rehashing not in progress if rehashidx == -1 */

} dict;

根据节点key计算索引值（桶位置）：index = hash（key） & dict->ht[x].sizemask

解决key冲突：链地址法；为了速度考虑， 程序总是将新节点添加到链表的表头位置（复杂度为 O(1)）

rehash：利用字段中的两个哈希表

哈希表渐进式 rehash 的详细步骤：

  1. 为 ht[1] 分配空间， 让字典同时持有 ht[0] 和 ht[1] 两个哈希表。
  2. 在字典中维持一个索引计数器变量 rehashidx ， 并将它的值设置为 0 ， 表示 rehash 工作正式开始。
  3. 在 rehash 进行期间， 每次对字典执行添加、删除、查找或者更新操作时， 程序除了执行指定的操作以外， 还会顺带将 ht[0] 哈希表在 rehashidx 索引上的所有键值对 rehash 到 ht[1] ， 当 rehash 工作完成之后， 程序将 rehashidx 属性的值增一。
  4. 随着字典操作的不断执行， 最终在某个时间点上， ht[0] 的所有键值对都会被 rehash 至 ht[1] ， 这时程序将 rehashidx 属性的值设为 -1 ， 表示 rehash 操作已完成。

查找一个键的话， 程序会先在 ht[0] 里面进行查找， 如果没找到的话， 就会继续到 ht[1] 里面进行查找

 新添加到字典的键值对一律会被保存到 ht[1] 里面， 而 ht[0] 则不再进行任何添加操作

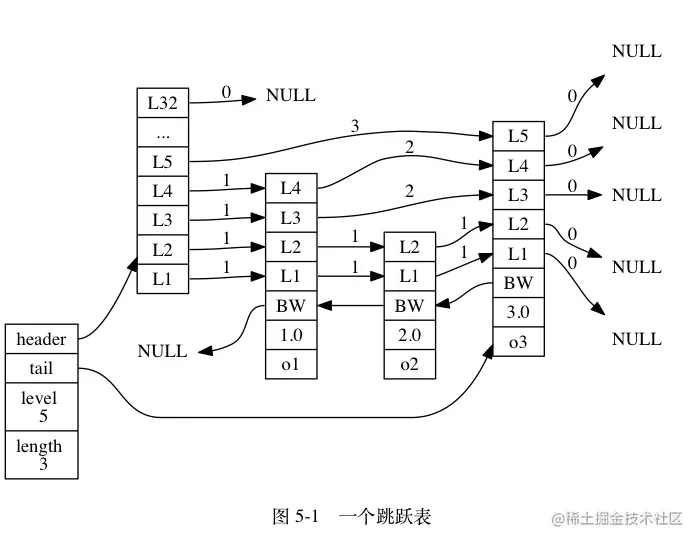

4、跳表

层带有两个属性：前进指针和跨度。前进指针用于访问位于表尾方向的其他节点，而跨度则记录了前进指针所指向节点和当前节点的距离

后退指针在程序从表尾向表头遍历时使用。

节点的分值（score 属性）是一个 double 类型的浮点数， 跳跃表中的所有节点都按分值从小到大来排序。

节点的成员对象（obj 属性）是一个指针， 它指向一个字符串对象， 而字符串对象则保存着一个 SDS 值。

在同一个跳跃表中， 各个节点保存的成员对象必须是唯一的， 但是多个节点保存的分值却可以是相同的： 分值相同的节点将按照成员对象在字典序中的大小来进行排序

typedef struct zskiplistNode {

    // 后退指针
    struct zskiplistNode *backward;

    // 分值
    double score;

    // 成员对象
    robj *obj;

    // 层
    struct zskiplistLevel {

        // 前进指针
        struct zskiplistNode *forward;

        // 跨度
        unsigned int span;

    } level[];

} zskiplistNode;



typedef struct zskiplist {

    // 表头节点和表尾节点
    struct zskiplistNode *header, *tail;

    // 表中节点的数量
    unsigned long length;

    // 表中层数最大的节点的层数
    int level;

} zskiplist;

5、整数集合

整数集合（intset）是 Redis 用于保存整数值的集合抽象数据结构， 它可以保存类型为 int16_t 、 int32_t 或者 int64_t 的整数值， 并且保证集合中不会出现重复元素

typedef struct intset {

    // 编码方式
    uint32_t encoding;

    // 集合包含的元素数量
    uint32_t length;

    // 保存元素的数组
    int8_t contents[];

} intset;

插入新数据，可能带来数据类型升级

共分为三步进行：

  1. 根据新元素的类型， 扩展整数集合底层数组的空间大小， 并为新元素分配空间。
  2. 将底层数组现有的所有元素都转换成与新元素相同的类型， 并将类型转换后的元素放置到正确的位上， 而且在放置元素的过程中， 需要继续维持底层数组的有序性质不变。
  3. 将新元素添加到底层数组里面。

两个好处， 一个是提升整数集合的灵活性， 另一个是尽可能地节约内存

6、压缩列表

压缩列表是 Redis 为了节约内存而开发的， 由一系列特殊编码的连续内存块组成的顺序型（sequential）数据结构

属性

类型

长度

用途

zlbytes

uint32_t

4 字节

记录整个压缩列表占用的内存字节数：在对压缩列表进行内存重分配， 或者计算 zlend 的位置时使用。

zltail

uint32_t

4 字节

记录压缩列表表尾节点距离压缩列表的起始地址有多少字节： 通过这个偏移量，程序无须遍历整个压缩列表就可以确定表尾节点的地址。

zllen

uint16_t

2 字节

记录了压缩列表包含的节点数量： 当这个属性的值小于 UINT16_MAX （65535）时， 这个属性的值就是压缩列表包含节点的数量； 当这个值等于 UINT16_MAX 时， 节点的真实数量需要遍历整个压缩列表才能计算得出。

entryX

列表节点

不定

压缩列表包含的各个节点，节点的长度由节点保存的内容决定。

zlend

uint8_t

1 字节

特殊值 0xFF （十进制 255 ），用于标记压缩列表的末端。

一个压缩列表可以包含任意多个节点（entry）， 节点都由 previous_entry_length 、 encoding 、 content 三个部分组成：

根据previous_entry_length从表尾向表头遍历操作

content 属性负责保存节点的值， 节点值可以是一个字节数组或者整数， 值的类型和长度由节点的 encoding 属性决定

encoding 属性记录了节点的 content 属性所保存数据的类型以及长度

添加新节点，如果新节点太长会引发连锁更新（连续存储+previous_entry_length导致的），连锁更新的最坏复杂度为 O(N^2) 。 尽管连锁更新的复杂度较高， 但它真正造成性能问题的几率是很低的

二、对象

typedef struct redisObject {

    // 类型
    unsigned type:4;

    // 编码
    unsigned encoding:4;

    // 指向底层实现数据结构的指针
    void *ptr;

    // ...

} robj;

 每次当我们在 Redis 的数据库中新创建一个键值对时， 我们至少会创建两个对象， 一个对象用作键值对的键（键对象）， 另一个对象用作键值对的值（值对象）。

type 属性记录了对象的类型：

类型常量

对象的名称

REDIS_STRING

字符串对象

REDIS_LIST

列表对象

REDIS_HASH

哈希对象

REDIS_SET

集合对象

REDIS_ZSET

有序集合对象

redis键值对中：键总是一个字符串对象， 而值则可以是字符串对象、列表对象、哈希对象、集合对象或者有序集合对象的其中一种；对一个数据库键执行 TYPE 命令时， 命令返回的结果为数据库键对应的值对象的类型

ptr 指针指向对象的底层实现数据结构， 而这些数据结构由对象的 encoding 属性决定

类型

编码

对象

REDIS_STRING

REDIS_ENCODING_INT

使用整数值实现的字符串对象。

REDIS_STRING

REDIS_ENCODING_EMBSTR

使用 embstr 编码的简单动态字符串实现的字符串对象。

REDIS_STRING

REDIS_ENCODING_RAW

使用简单动态字符串实现的字符串对象。

REDIS_LIST

REDIS_ENCODING_ZIPLIST

使用压缩列表实现的列表对象。

REDIS_LIST

REDIS_ENCODING_LINKEDLIST

使用双端链表实现的列表对象。

REDIS_HASH

REDIS_ENCODING_ZIPLIST

使用压缩列表实现的哈希对象。

REDIS_HASH

REDIS_ENCODING_HT

使用字典实现的哈希对象。

REDIS_SET

REDIS_ENCODING_INTSET

使用整数集合实现的集合对象。

REDIS_SET

REDIS_ENCODING_HT

使用字典实现的集合对象。

REDIS_ZSET

REDIS_ENCODING_ZIPLIST

使用压缩列表实现的有序集合对象。

REDIS_ZSET

REDIS_ENCODING_SKIPLIST

使用跳跃表和字典实现的有序集合对象。

每种类型的对象都至少使用了两种不同的编码

使用 OBJECT ENCODING 命令可以查看一个数据库键的值对象的编码

1、字符串对象

字符串对象的编码可以是 int 、 raw 或者 embstr 。

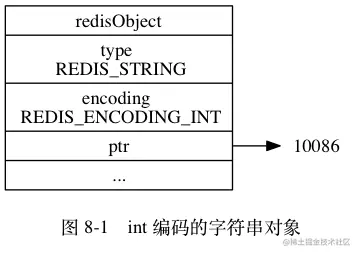

如果一个字符串对象保存的是整数值， 并且这个整数值可以用 long 类型来表示， 那么字符串对象会将整数值保存在字符串对象结构的 ptr 属性里面（将 void* 转换成 long ）， 并将字符串对象的编码设置为 int

如果字符串对象保存的是一个字符串值， 并且这个字符串值的长度大于 39 字节， 那么字符串对象将使用一个简单动态字符串（SDS）来保存这个字符串值， 并将对象的编码设置为 raw

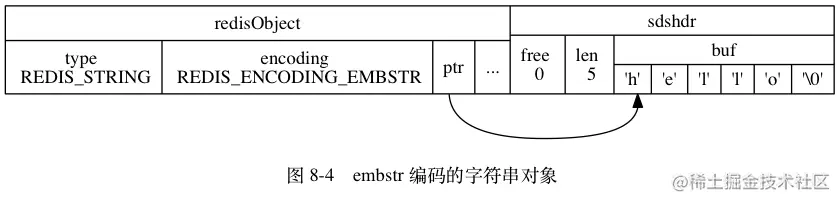

如果字符串对象保存的是一个字符串值， 并且这个字符串值的长度小于等于 39 字节， 那么字符串对象将使用 embstr 编码的方式来保存这个字符串值。embstr 编码是专门用于保存短字符串的一种优化编码方式， 这种编码和 raw 编码一样， 都使用 redisObject 结构和 sdshdr 结构来表示字符串对象， 但 raw 编码会调用两次内存分配函数来分别创建 redisObject 结构和 sdshdr 结构， 而 embstr 编码则通过调用一次内存分配函数来分配一块连续的空间， 空间中依次包含 redisObject 和 sdshdr 两个结构

使用 embstr 编码的字符串对象来保存短字符串值有以下好处：

  1. embstr 编码将创建字符串对象所需的内存分配次数从 raw 编码的两次降低为一次。
  2. 释放 embstr 编码的字符串对象只需要调用一次内存释放函数， 而释放 raw 编码的字符串对象需要调用两次内存释放函数。
  3. 因为 embstr 编码的字符串对象的所有数据都保存在一块连续的内存里面， 所以这种编码的字符串对象比起 raw 编码的字符串对象能够更好地利用缓存带来的优势。

对于 `int` 编码的字符串对象来说， 如果我们向对象执行了一些命令， 使得这个对象保存的不再是整数值， 而是一个字符串值， 那么字符串对象的编码将从 `int` 变为 `raw` 。

embstr 编码的字符串对象实际上是只读的： 当我们对 embstr 编码的字符串对象执行任何修改命令时， 程序会先将对象的编码从 embstr 转换成 raw ， 然后再执行修改命令； 因为这个原因， embstr 编码的字符串对象在执行修改命令之后， 总会变成一个 raw 编码的字符串对象

字符串对象是 Redis 五种类型的对象中唯一一种会被其他四种类型对象嵌套的对象

2、列表对象

列表对象的编码可以是 ziplist 或者 linkedlist

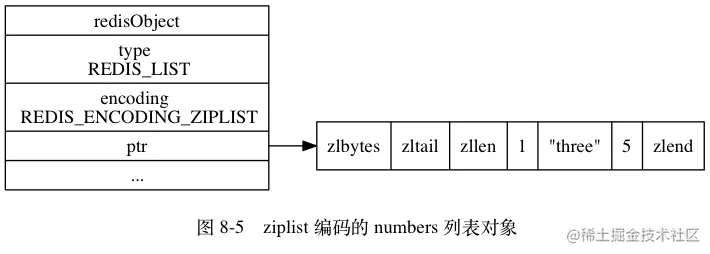

ziplist 编码的列表对象使用压缩列表作为底层实现， 每个压缩列表节点（entry）保存了一个列表元素。

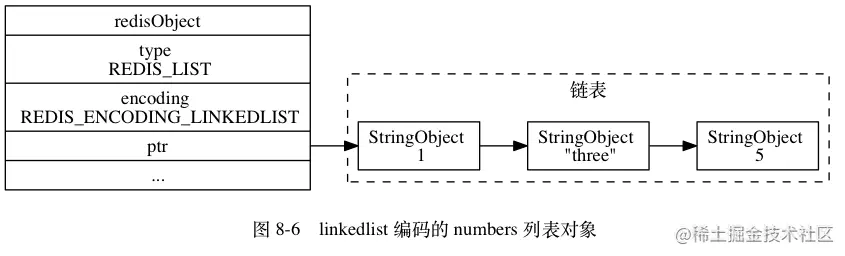

linkedlist 编码的列表对象使用双端链表作为底层实现， 每个双端链表节点（node）都保存了一个字符串对象， 而每个字符串对象都保存了一个列表元素

当列表对象可以同时满足以下两个条件时， 列表对象使用 ziplist 编码：

  1. 列表对象保存的所有字符串元素的长度都小于 64 字节；

  2. 列表对象保存的元素数量小于 512 个；

不能满足这两个条件的列表对象需要使用 linkedlist 编码

3、哈希对象

哈希对象的编码可以是 ziplist 或者 hashtable 。

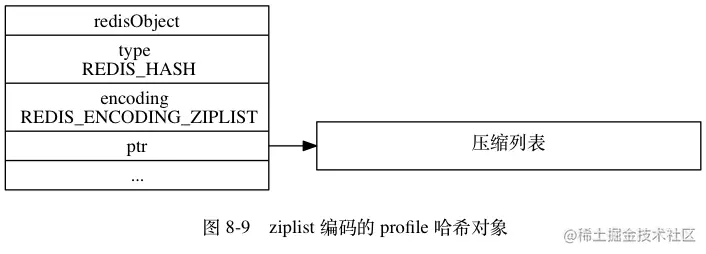

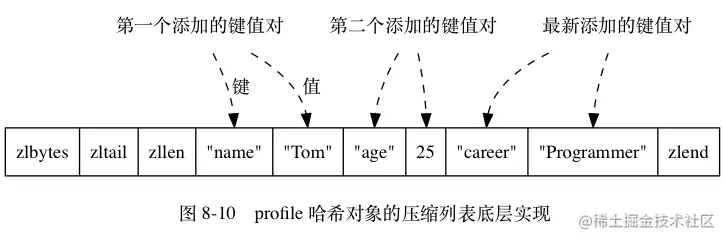

ziplist 编码的哈希对象使用压缩列表作为底层实现， 每当有新的键值对要加入到哈希对象时， 程序会先将保存了键的压缩列表节点推入到压缩列表表尾， 然后再将保存了值的压缩列表节点推入到压缩列表表尾， 因此：

  • 保存了同一键值对的两个节点总是紧挨在一起， 保存键的节点在前， 保存值的节点在后；

  • 先添加到哈希对象中的键值对会被放在压缩列表的表头方向， 而后来添加到哈希对象中的键值对会被放在压缩列表的表尾方向。

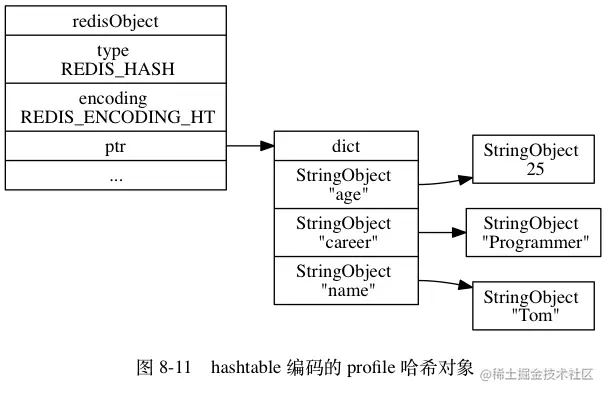

  • hashtable 编码的哈希对象使用字典作为底层实现， 哈希对象中的每个键值对都使用一个字典键值对来保存：

  • 字典的每个键都是一个字符串对象， 对象中保存了键值对的键；

  • 字典的每个值都是一个字符串对象， 对象中保存了键值对的值

当哈希对象可以同时满足以下两个条件时， 哈希对象使用 ziplist 编码：

  1. 哈希对象保存的所有键值对的键和值的字符串长度都小于 64 字节；
  2. 哈希对象保存的键值对数量小于 512 个；

不能满足这两个条件的哈希对象需要使用 hashtable 编码

4、集合对象

集合对象的编码可以是 intset 或者 hashtable 。

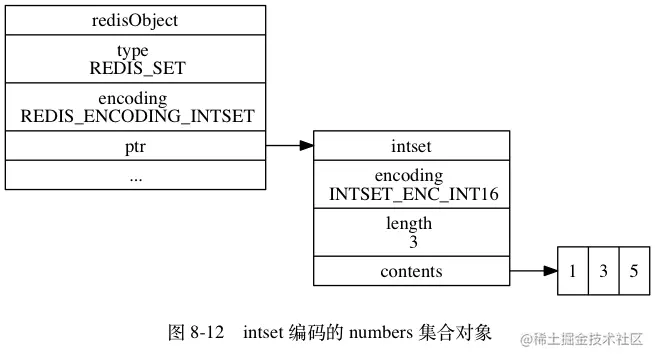

intset 编码的集合对象使用整数集合作为底层实现， 集合对象包含的所有元素都被保存在整数集合里面。

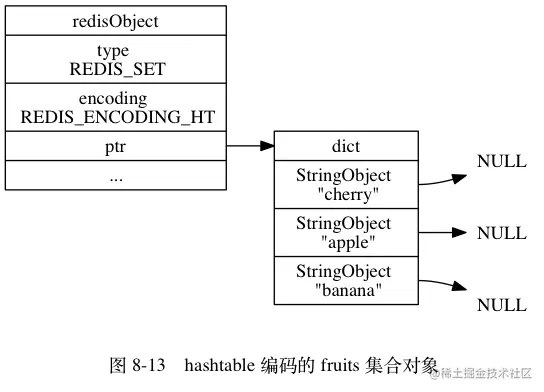

hashtable 编码的集合对象使用字典作为底层实现， 字典的每个键都是一个字符串对象， 每个字符串对象包含了一个集合元素， 而字典的值则全部被设置为 NULL

当集合对象可以同时满足以下两个条件时， 对象使用 intset 编码：

  1. 集合对象保存的所有元素都是整数值；
  2. 集合对象保存的元素数量不超过 512 个；

不能满足这两个条件的集合对象需要使用 hashtable 编码

5、有序集合对象

有序集合的编码可以是 ziplist 或者 skiplist 。

ziplist 编码的有序集合对象使用压缩列表作为底层实现， 每个集合元素使用两个紧挨在一起的压缩列表节点来保存， 第一个节点保存元素的成员（member）， 而第二个元素则保存元素的分值（score）。

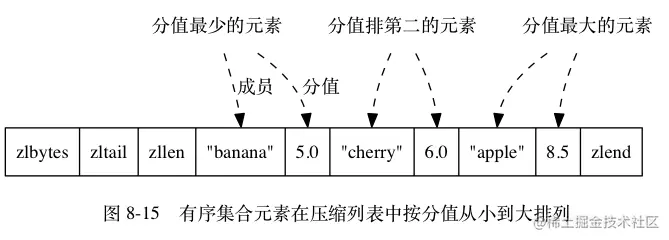

压缩列表内的集合元素按分值从小到大进行排序， 分值较小的元素被放置在靠近表头的方向， 而分值较大的元素则被放置在靠近表尾的方向。

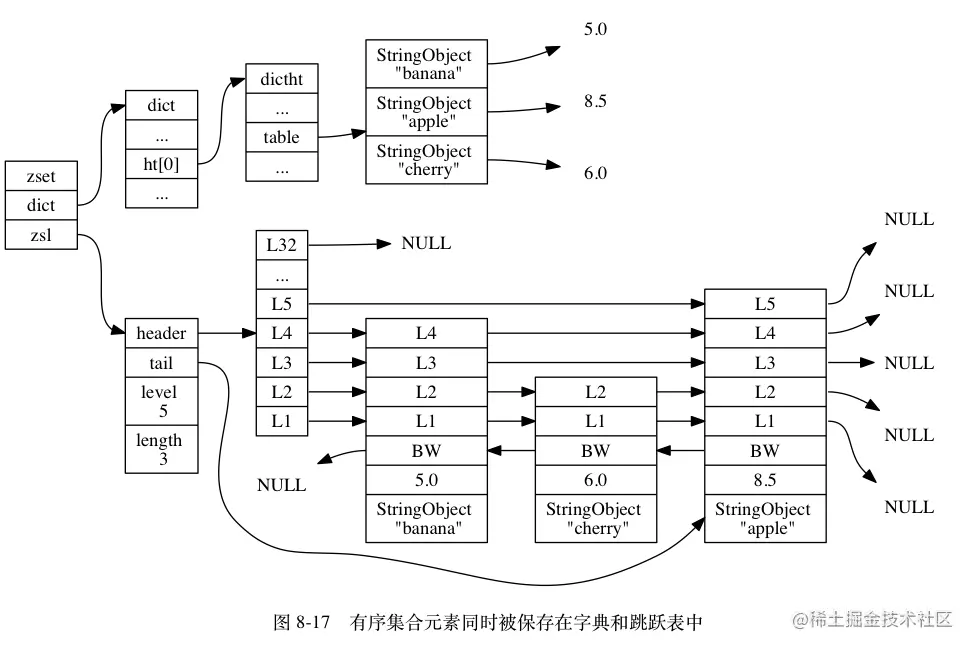

skiplist 编码的有序集合对象使用 zset 结构作为底层实现， 一个 zset 结构同时包含一个字典和一个跳跃表：

typedef struct zset {

    zskiplist *zsl;

    dict *dict;

} zset;

zset 结构中的 zsl 跳跃表按分值从小到大保存了所有集合元素， 每个跳跃表节点都保存了一个集合元素： 跳跃表节点的 object 属性保存了元素的成员， 而跳跃表节点的 score 属性则保存了元素的分值。 通过这个跳跃表， 程序可以对有序集合进行范围型操作， 比如 ZRANK 、 ZRANGE 等命令就是基于跳跃表 API 来实现的。

除此之外， zset 结构中的 dict 字典为有序集合创建了一个从成员到分值的映射， 字典中的每个键值对都保存了一个集合元素： 字典的键保存了元素的成员， 而字典的值则保存了元素的分值。 通过这个字典， 程序可以用 O(1) 复杂度查找给定成员的分值， ZSCORE 命令就是根据这一特性实现的， 而很多其他有序集合命令都在实现的内部用到了这一特性。

当有序集合对象可以同时满足以下两个条件时， 对象使用 ziplist 编码：

  1. 有序集合保存的元素数量小于 128 个；
  2. 有序集合保存的所有元素成员的长度都小于 64 字节；

不能满足以上两个条件的有序集合对象将使用 skiplist 编码。

6、类型检查与命令多态

Redis 中用于操作键的命令基本上可以分为两种类型。

其中一种命令可以对任何类型的键执行， 比如说 DEL 命令；

而另一种命令只能对特定类型的键执行， 比如说： SET ；类型特定命令所进行的类型检查是通过 redisObject 结构的 type 属性来实现的：

  • 在执行一个类型特定命令之前， 服务器会先检查输入数据库键的值对象是否为执行命令所需的类型

Redis 除了会根据值对象的类型来判断键是否能够执行指定命令之外， 还会根据值对象的编码方式， 选择正确的命令实现代码来执行命令。

7、内存回收、对象共享

Redis 在自己的对象系统中构建了一个引用计数（reference counting）技术实现的内存回收机制， 通过这一机制， 程序可以通过跟踪对象的引用计数信息， 在适当的时候自动释放对象并进行内存回收。

每个对象的引用计数信息由 redisObject 结构的 refcount 属性记录：

typedef struct redisObject {

    // ...

    // 引用计数
    int refcount;

    // ...

} robj;

对象的引用计数信息会随着对象的使用状态而不断变化：

  • 在创建一个新对象时， 引用计数的值会被初始化为 1 ；
  • 当对象被一个新程序使用时， 它的引用计数值会被增一；
  • 当对象不再被一个程序使用时， 它的引用计数值会被减一；
  • 当对象的引用计数值变为 0 时， 对象所占用的内存会被释放。

对象的整个生命周期可以划分为创建对象、操作对象、释放对象三个阶段。

作为例子， 以下代码展示了一个字符串对象从创建到释放的整个过程：

// 创建一个字符串对象 s ，对象的引用计数为 1
robj *s = createStringObject(...)

// 对象 s 执行各种操作 ...

// 将对象 s 的引用计数减一，使得对象的引用计数变为 0
// 导致对象 s 被释放
decrRefCount(s)

让多个键共享同一个值对象需要执行以下两个步骤：

  1. 将数据库键的值指针指向一个现有的值对象；
  2. 将被共享的值对象的引用计数增一。

Redis 会在初始化服务器时， 创建一万个字符串对象， 这些对象包含了从 0 到 9999 的所有整数值，供共享使用

举个例子， 如果我们创建一个值为 100 的键 A ， 并使用 OBJECT REFCOUNT 命令查看键 A 的值对象的引用计数， 我们会发现值对象的引用计数为 2 ：

redis> SET A 100
OK

redis> OBJECT REFCOUNT A
(integer) 2
  • 如果共享对象是保存整数值的字符串对象， 那么验证操作的复杂度为 O(1) ；
  • 如果共享对象是保存字符串值的字符串对象， 那么验证操作的复杂度为 O(N) ；
  • 如果共享对象是包含了多个值（或者对象的）对象， 比如列表对象或者哈希对象， 那么验证操作的复杂度将会是 O(N^2) 。

因此， 尽管共享更复杂的对象可以节约更多的内存， 但受到 CPU 时间的限制， Redis 只对包含整数值的字符串对象进行共享。

8、对象的空转时长

lru 属性， 该属性记录了对象最后一次被命令程序访问的时间：

typedef struct redisObject {

    // ...

    unsigned lru:22;

    // ...

} robj;

OBJECT IDLETIME 命令可以打印出给定键的空转时长， 这一空转时长就是通过将当前时间减去键的值对象的 lru 时间计算得出的

 键的空转时长还有另外一项作用： 如果服务器打开了 maxmemory 选项， 并且服务器用于回收内存的算法为 volatile-lru 或者 allkeys-lru ， 那么当服务器占用的内存数超过了 maxmemory 选项所设置的上限值时， 空转时长较高的那部分键会优先被服务器释放， 从而回收内存
