之前我们对多线程GCD有了比较深入的了解，在使用GCD的时候，我们为了保证线程安全会使用锁，这篇我们就来探究一下锁的使用原理

锁 总览

锁的性能

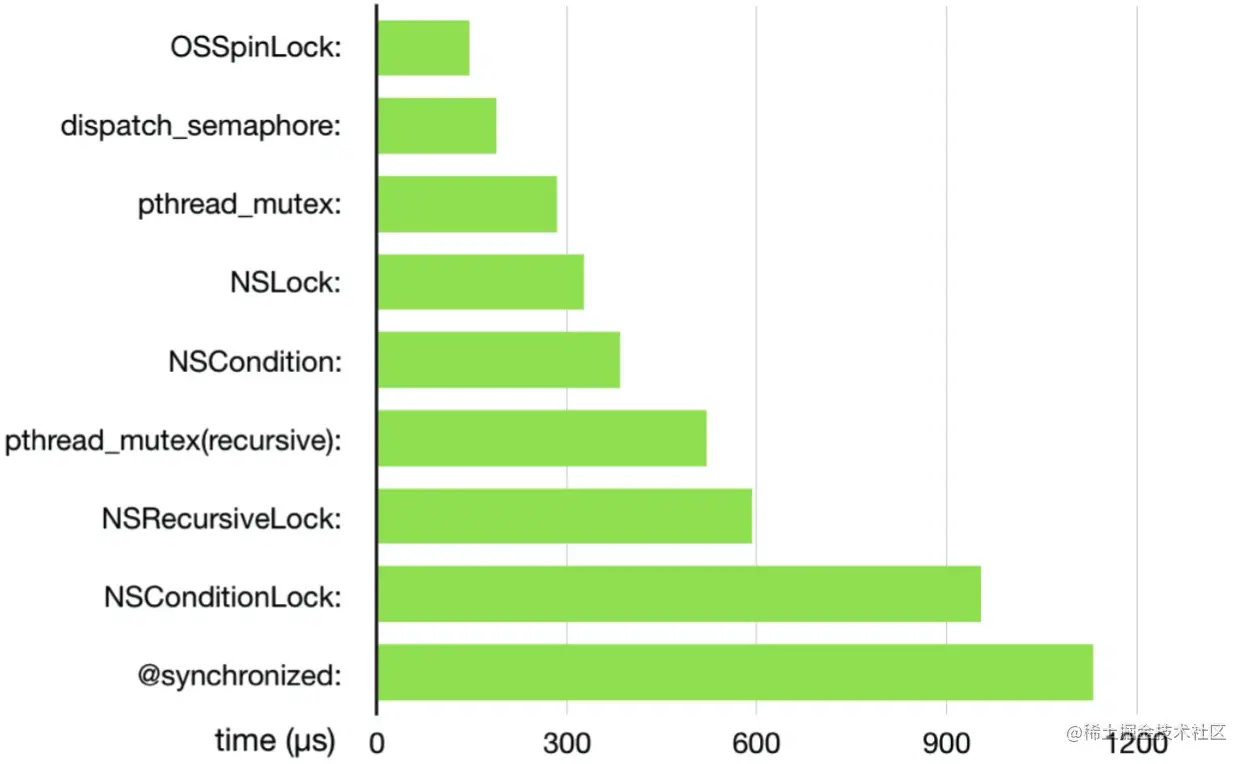

之前有张很有名的锁的性能图，在此借鉴一下 从上图我们可以知道锁的性能从低到高依次为：OSSpinLock(自旋锁) -> dispatch_semaphone（信号量） -> pthread_mutex（互斥锁） -> NSLock（互斥锁） -> NSCondition（条件锁） -> pthread_mutex（recursive 互斥递归锁） -> NSRecursiveLock（递归锁） -> NSConditionLock（条件锁） -> synchronized（互斥锁）。

锁的归类

在OC基础知识点之-多线程（一）多线程基础我们对锁进行了简单介绍，将锁分为两大类：互斥锁和自旋锁。下面我们将上图的锁进行细分

互斥锁

定义：互斥锁是一种用于多线程编程中，防止两条线程同时对同一公共资源（例如全局变量）进行读写的机制，该目的是通过将代码切成一个个临界区而达成，互斥锁属于sleep-waiting(睡眠等待)类型的锁。 互斥锁：

  • NSLock
  • pthread_mutex
  • @synchronized

自旋锁

定义：在自旋锁中，线程会反复检查变量是否可用。由于线程这个过程中一致保持执行，所以是一种忙等待。 一旦获取了自旋锁，线程就会一直保持该锁，直到显式释放自旋锁。自旋锁避免了进程上下文的调度开销，因此对于线程只会阻塞很短时间的场合是有效的。对于iOS属性的修饰符atomic，自带一把自旋锁。自旋锁的优点在于，因为自旋锁不会引起调用者睡眠，所以不会进行线程调度、cpu时间片轮转等耗时操作。所有如果能在很短的时间内获得锁，自旋锁的效率远高于互斥锁。如果不能在很短的时间内获得锁，这无疑会使CPU效率降低。自旋锁不能实现递归调用 自旋锁：

  • OSSpinLock
  • atomic

条件锁

定义：条件锁就是条件变量，当进程的某些资源要求不满足时就进入休眠，即锁住了，当资源被分配到了，条件锁打开了，进程继续运行。 条件锁：

  • NSCondition
  • NSConditionLock

递归锁

定义：递归锁就是同一个线程可以加锁N次而不会引发死锁。递归锁是特殊的互斥锁，即是带有递归性质的互斥锁

  • pthread_mutex(recursive)
  • NSRecursiveLock

信号量

定义：信号量是一种更高级的同步机制，互斥锁可以说是semaphore在仅取值0/1时的特例，信号量可以有更多的取值空间，用来实现更加复杂的同步，而不单单是线程间互斥。

  • dispatch_semaphore

读写锁

定义：读写锁实际是一种特殊的自旋锁。将对共享资源的访问分成读者和写者，读者只对共享资源进行读访问，写者则需要对共享资源进行写操作。这种锁相对于自旋锁而言，能提高并发性。

  • 1.一个读写锁同时只能有一个写者或者多个读者（与CPU数相关），但不能既有读者又有写者，在读写锁保持期间也是抢占失效的。
  • 2.如果读写锁当前没有读者，也没有写者，那么写者可以立刻获得读写锁，否则它必须自旋在那里， 直到没有任何写者或读者。如果读写锁没有写者，那么读者可以立即获得该读写锁，否则读者必须自旋在那里，直到写者释放该读写锁。
  • 3.一次只有一个线程可以占有写模式的读写锁, 但是可以有多个线程同时占有读模式的读写锁。正是因为这个特性，当读写锁是写加锁状态时, 在这个锁被解锁之前, 所有试图对这个锁加锁的线程都会被阻塞。当读写锁在读加锁状态时, 所有试图以读模式对它进行加锁的线程都可以得到访问权, 但是如果线程希望以写模式对此锁进行加锁, 它必须直到所有的线程释放锁。
  • 4.当读写锁处于读模式锁住状态时, 如果有另外线程试图以写模式加锁, 读写锁通常会阻塞，随后的读模式锁请求, 这样可以避免读模式锁⻓期占用, 而等待的写模式锁请求⻓期阻塞。读写锁适合于对数据结构的读次数比写次数多得多的情况. 因为读模式锁定时可以共享, 以写模式锁住时意味着独占, 所以读写锁又叫共享-独占锁。

条件锁

定义：就是条件变量，当进程的某些资源要求不满足时就进入休眠，也就是锁住了。当资源被分配到了，条件锁打开，进程继续运行。

锁 总结

上面是对锁进行细分了，锁的大类就两种：互斥锁和自旋锁。

锁的探究

OSSpinLock

OSSpinLock是自旋锁，上面使用OSSpinLock编译会报警告，在iOS10已经废弃了，OSSpinLock大家也就已经不再使用，因为它在一些场景下已经不安全了，这个可以参考YY大神的不再安全的 OSSpinLock。我们在官网搜索OSSpinLock，会搜索到os_unfair_lock_lock，点击进入，在最后有这么几句话：

os_unfair_lock_lock (互斥锁）

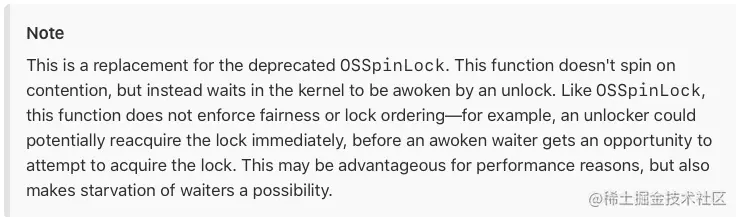

通过上面官网可以知道os_unfair_lock_lock是苹果官方推荐替换OSSpinLock的方案。但是它在iOS10.0以上的系统才可以调用。os_unfair_lock是一种互斥锁，它不会向自旋锁那样忙等，而是等待线程会休眠。

typedef struct os_unfair_lock_s {
	uint32_t _os_unfair_lock_opaque;
} os_unfair_lock, *os_unfair_lock_t;
void os_unfair_lock_lock(os_unfair_lock_t lock);
void os_unfair_lock_unlock(os_unfair_lock_t lock);

dispatch_semaphone 信号量

信号量简介

  • 信号量是基于计数器的一种多线程同步机制，用来管理对资源的并发访问。
  • 信号量就是一种可用来控制访问资源的数量的标识，设定了一个信号量，在线程访问之前，加上信号量的处理，则可告知系统按照我们指定的信号量数量来执行多个线程。

dispatch_semaphone 相关函数

  • 1.dispatch_semaphore_t dispatch_semaphore_create(long value); 说明：创建信号量，参数：信号量的初值，如果小于0则会返回NULL。
  • 2.long dispatch_semaphore_wait(dispatch_semaphore_t dsema, dispatch_time_t timeout); 说明：1.等待降低信号量，接收一个信号和时间值(多为DISPATCH_TIME_FOREVER)。2.若信号的信号量为0，则会阻塞当前线程，直到信号量大于0或者经过输入的时间值。3.若信号量大于0，则会使信号量减1并返回，程序继续住下执行。
  • 3.long dispatch_semaphore_signal(dispatch_semaphore_t dsema); 说明：提高信号量， 使信号量加1并返回 在dispatch_semaphore_wait和dispatch_semaphore_signal这两个函数中间的执行代码，每次只会允许限定数量的线程进入，这样就有效的保证了在多线程环境下，只能有限定数量的线程进入。

可用于处理在多个线程访问共有资源时候，会因为多线程的特性而引发数据出错的问题。 信号量底层实现在之前的文章中介绍过了，这里不再介绍。传送门：OC底层知识点之-多线程（四）GCD下篇

NSLock

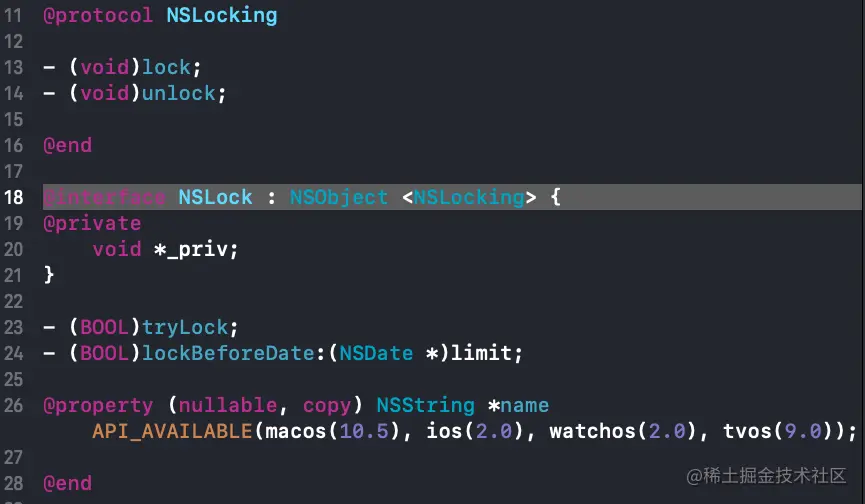

NSLock：是Foundation框架中以对象形式暴露给开发者的一种锁，（Foundation框架同时提供了NSConditionLock，NSRecursiveLock，NSCondition）。NSLock定义如下： 说明：

  • 1.tryLock和lock方法都会请求加锁，唯一不同的是trylock在没有获得锁的情况下可以继续做一些任务和处理。
  • 2.lockBeforeDate方法就是在limit时间点之前获得锁，没有拿到就返回NO，拿到返回YES。

底层实现

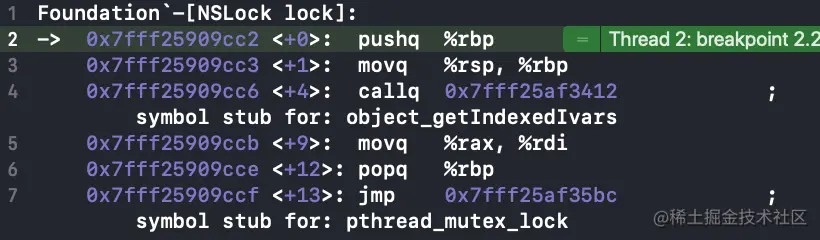

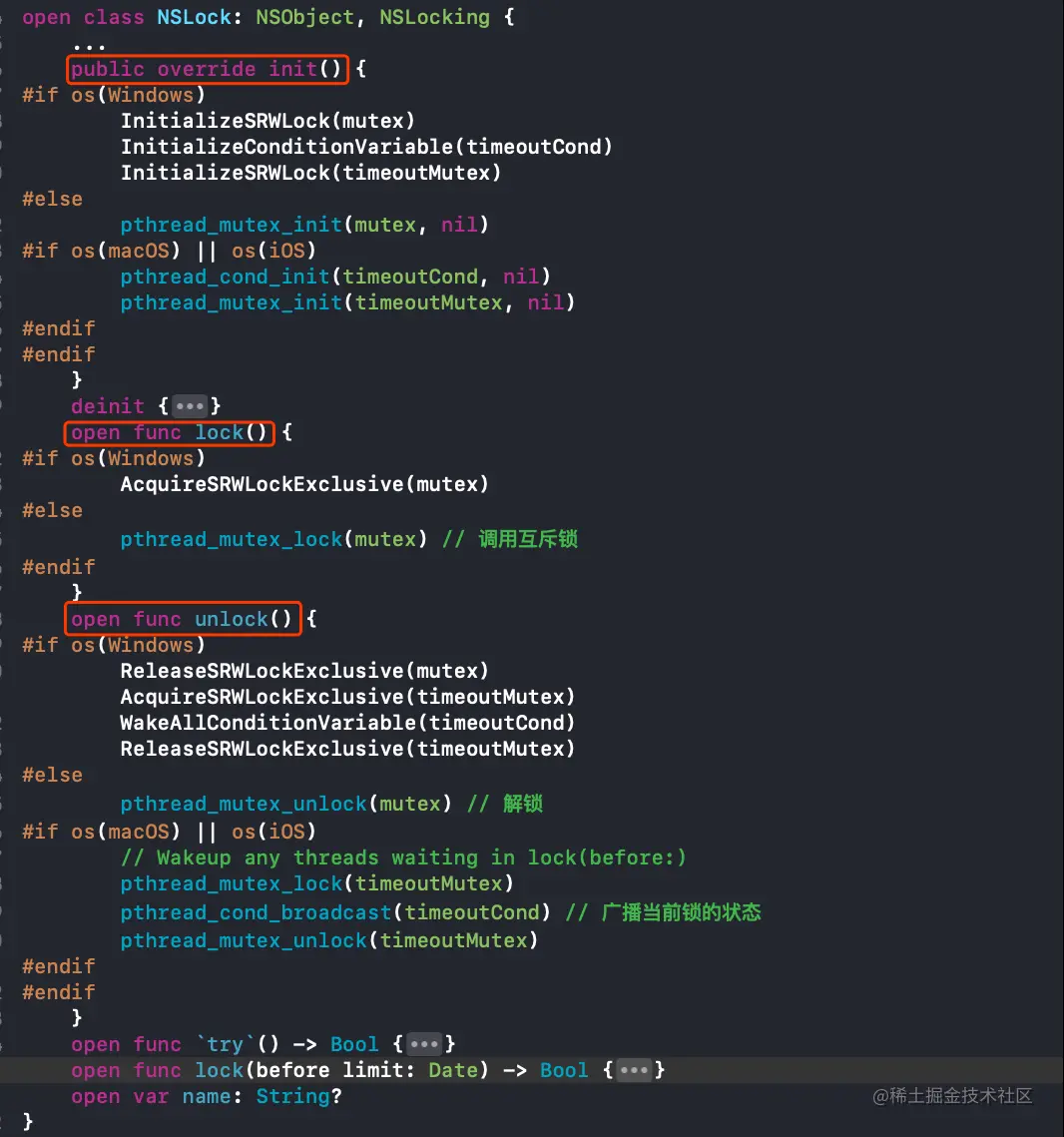

通过断点我们可以知道，NSLock底层实现在Foundation框架里，并未开源。但是可以通过Swift的开源框架Founfation来分析一下NSLock的底层实现，其原理和OC大致相同 通过上面的源码可以看出，底层是通过pthread_mutex互斥锁实现的，在init方法里对锁进行了初始化。

使用扩展

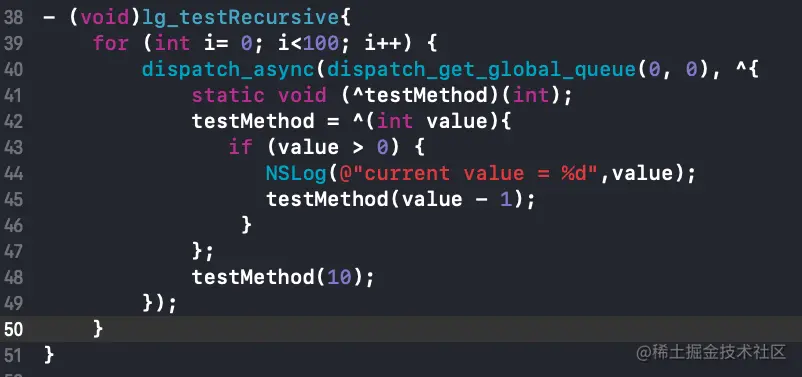

看如下代码，运行会有什么问题

我们看到在未加锁之前，其中current value = 10、9有很多条，导致数据混乱，主要原因就是多线程导致的。

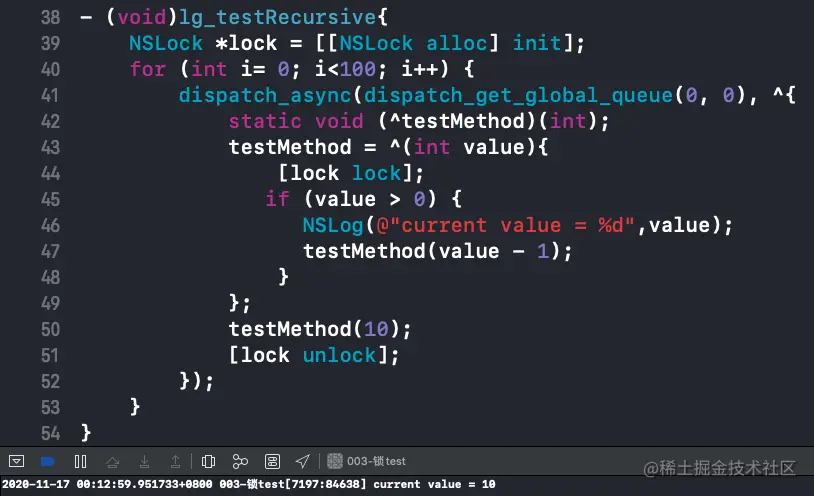

我们加锁，如下：

通过上图我们知道运行结果只有10，因为这个过程出现一直等待，这主要是因为嵌套使用递归锁，在block内部加锁，没有解锁，那么block内部会处于休眠状态，由于锁的释放是在block调用之后，而for循环则一直在进行，就会导致一直在加lock，之后减锁，但是加锁永远比减锁多，直到最后一次才彻底解锁，打印一次10。

可以用下面方法解决上面的问题

  • 1.移动加锁位置

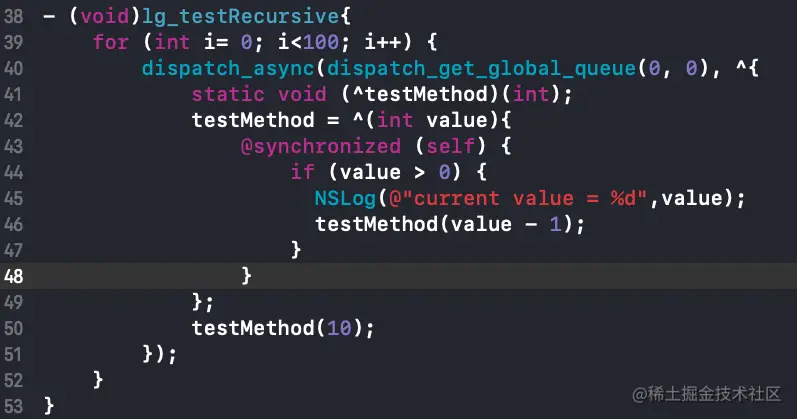

  • 2.使用@synchronized
  • 3.递归锁：NSRecursiveLock

应用

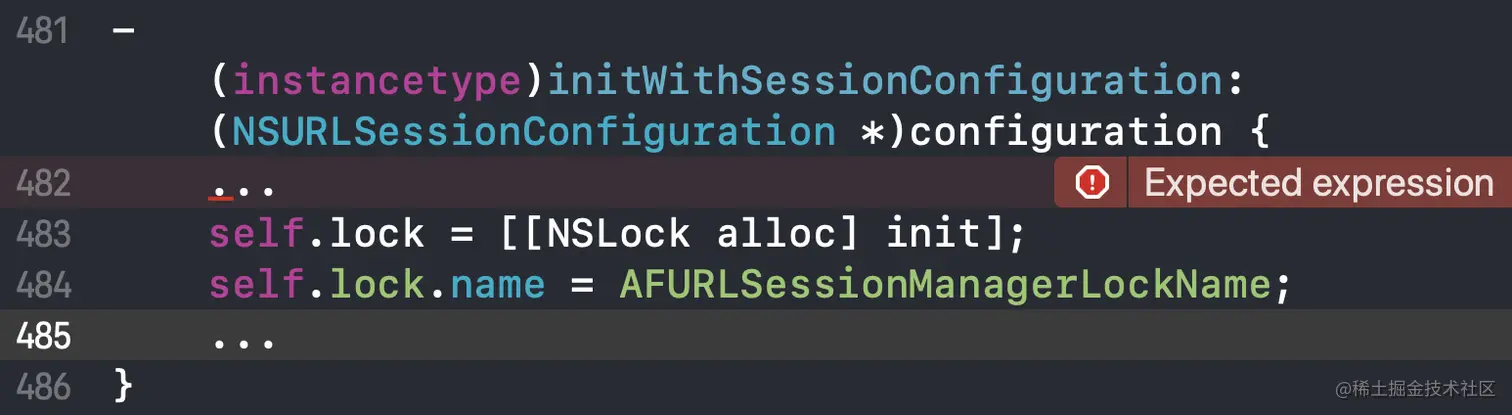

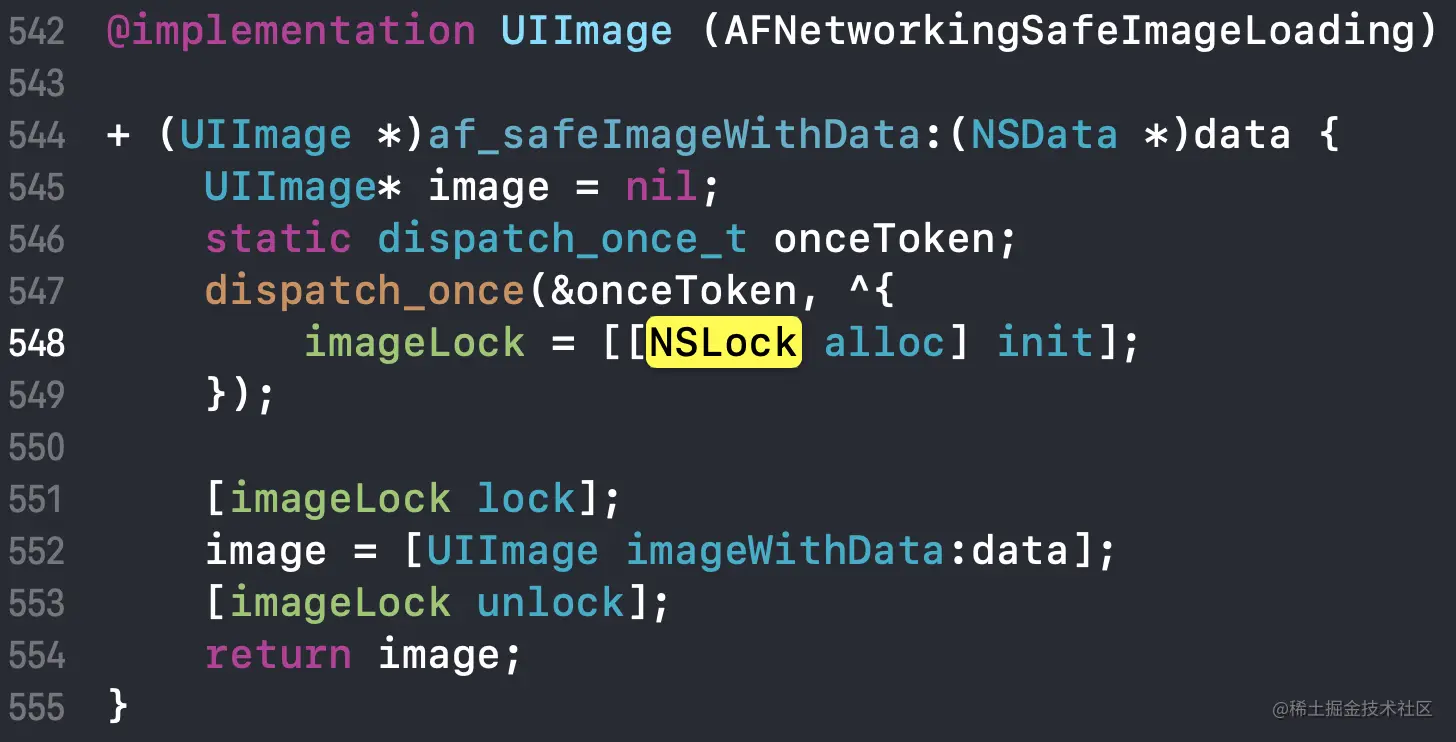

NSLock在AFNetworking的AFURLSessionManager中、AFHTTPResponseSrializer有所应用，应用如下：

pthread_mutex

pthread_mutex简介

pthread_mutex：是互斥锁，当锁被占用，其它线程申请锁时，不会一直忙等待，而是阻塞线程并睡眠。

使用

// 导入头文件
#import <pthread.h>
// 全局声明互斥锁
pthread_mutex_t _lock;
// 初始化互斥锁
pthread_mutex_init(&_lock, NULL);
// 加锁
pthread_mutex_lock(&_lock);
// 这里做需要线程安全操作
// 解锁
pthread_mutex_unlock(&_lock);
// 释放锁
pthread_mutex_destroy(&_lock);

上面NSLock我们看到其底层的锁用的就是pthread_mutex

底层实现目前没有找到，应该是没有开源。如果后面找到相关底层实现再做补充。

应用

pthread_mutex在YYCache中的YYMemoryCache中有所应用

NSRecursiveLock 递归锁

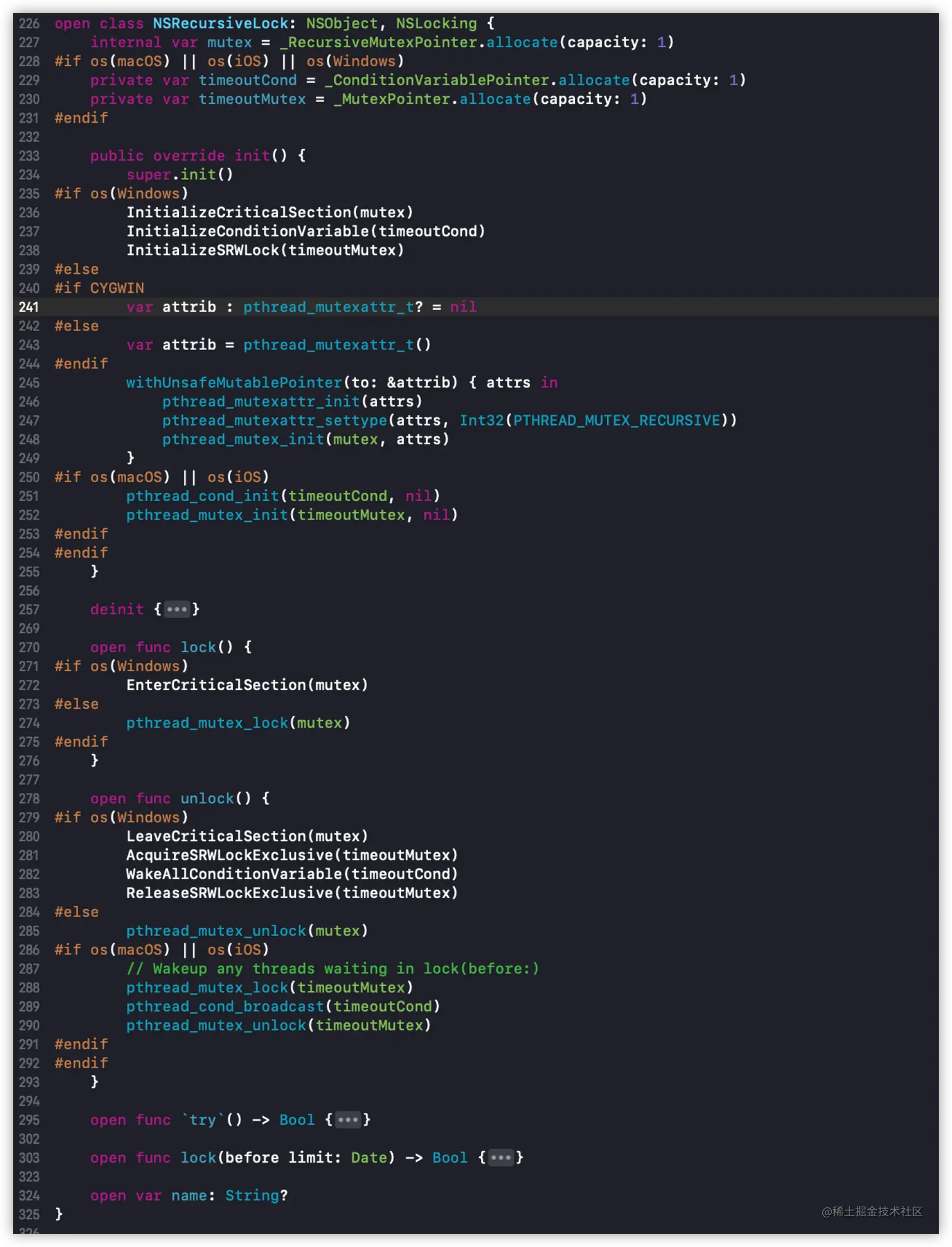

这部分实现在Foundation内，源码未公开，但是通过Swift的Foundation开源看下 我们看到NSRecursiveLock底层也是对pthread_mutex的封装。

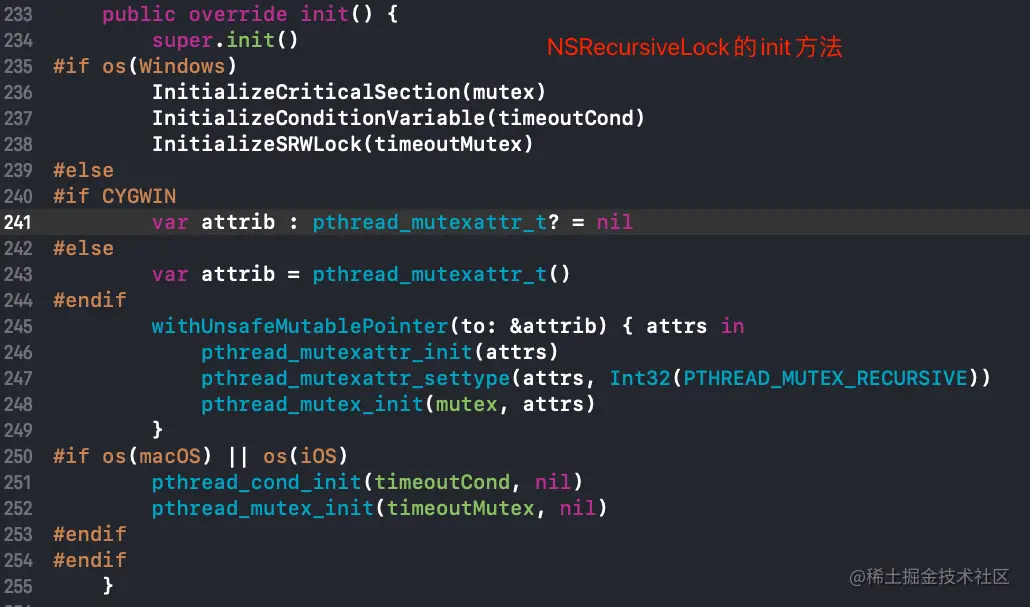

我们对比NSLock和NSRecursiveLock，其底层实现几乎一模一样，区别在于init时，NSRecursiveLock有一个标识PTHREAD_MUTEX_RECURSIVE，而NSLock是默认的。

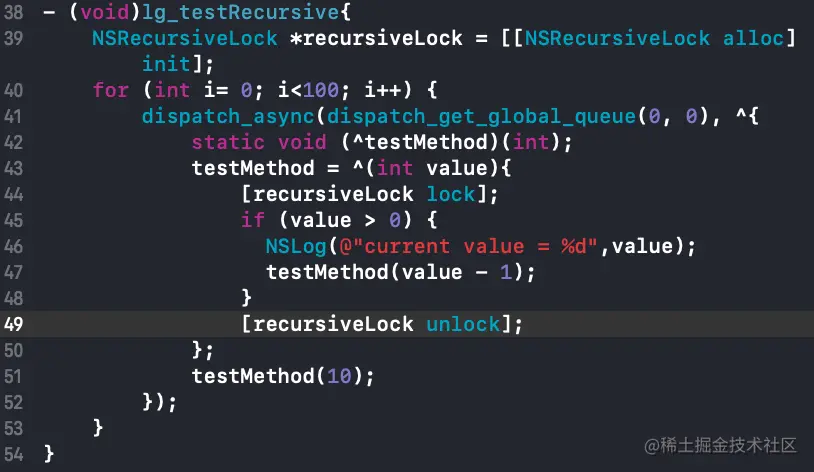

递归锁主要是用于解决一种嵌套形式，其中循环嵌套居多。

应用

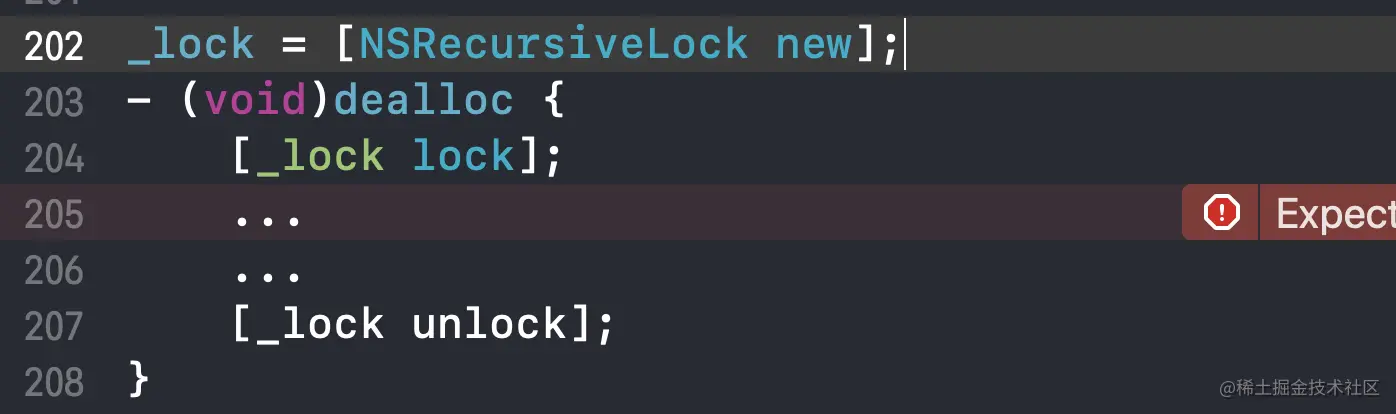

NSRecursiveLock在YYKit中YYWebImageOperation.m中的dealloc方法有用到：（删除了无关代码报错）

@synchronized（互斥递归锁）

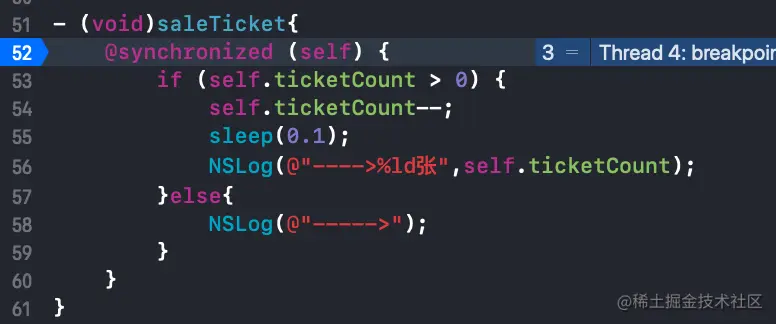

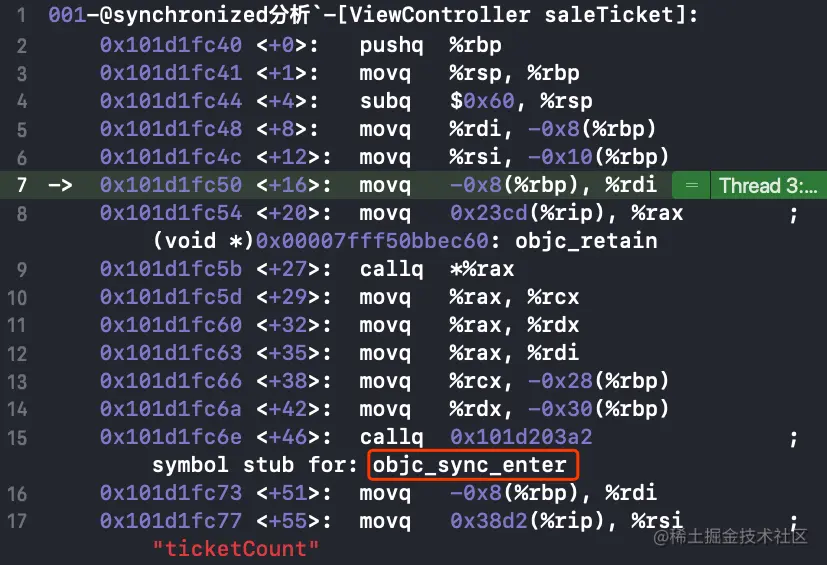

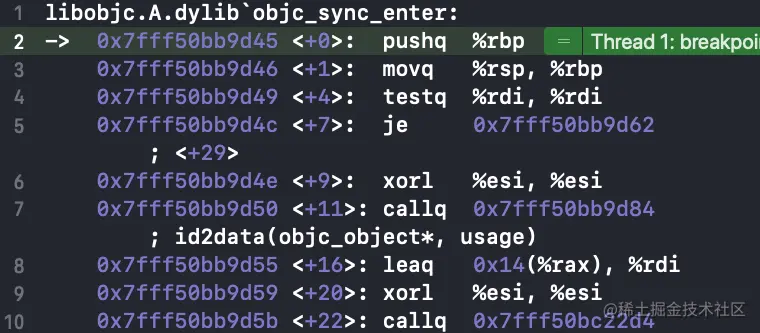

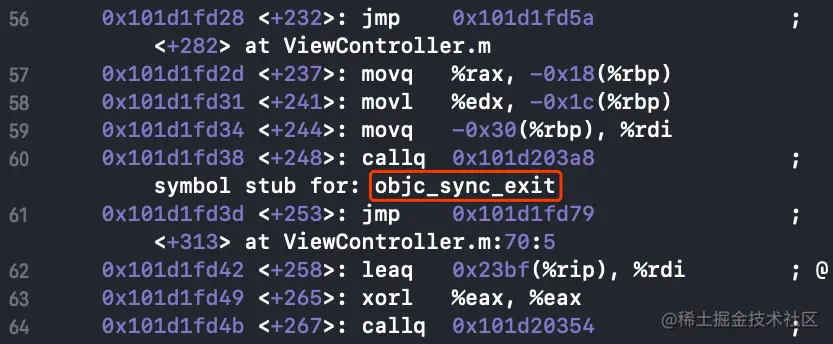

开启汇编调试，运行代码 看下@synchronized在执行过程

我们看到@synchronized在底层会走objc_sync_enter和objc_sync_exit方法。

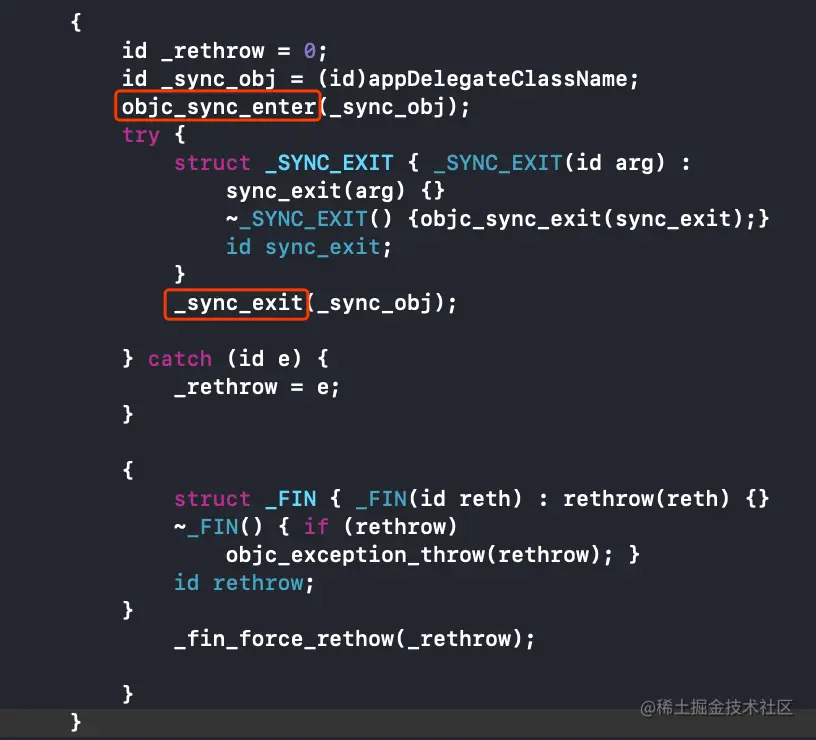

我们通过clang，查看C++底层实现 通过对objc_sync_enter方法符号断点，查看底层所在的源码库，通过断点发现在objc源码中

objc_sync_enter 分析

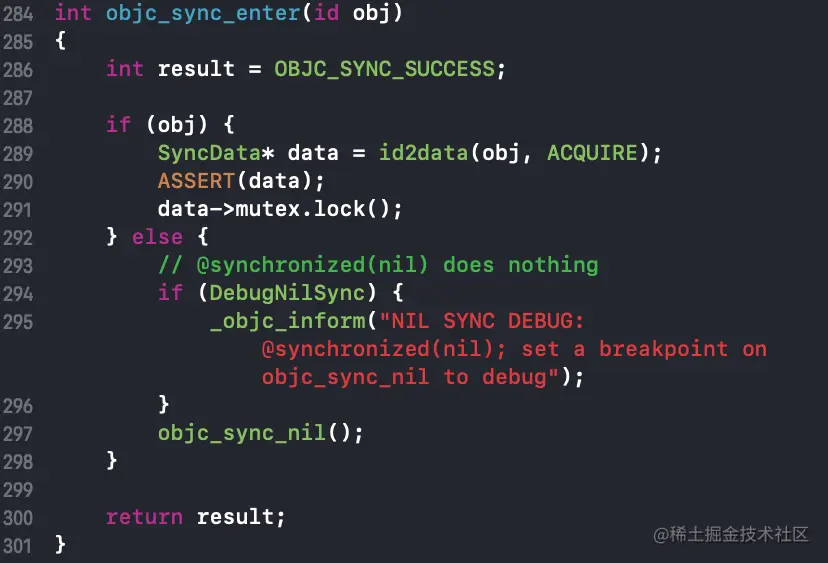

我们打开objc源码，搜索objc_sync_enter

  • 1.如果obj存在，则通过id2data方法获取相应的syncData，对threadCount、lockCount进行递增操作。
  • 2.如果obj不存在，则调用objc_sync_nil，通过符号断点得知，这个方法里面是什么都没有做，直接return。

objc_sync_exit 分析

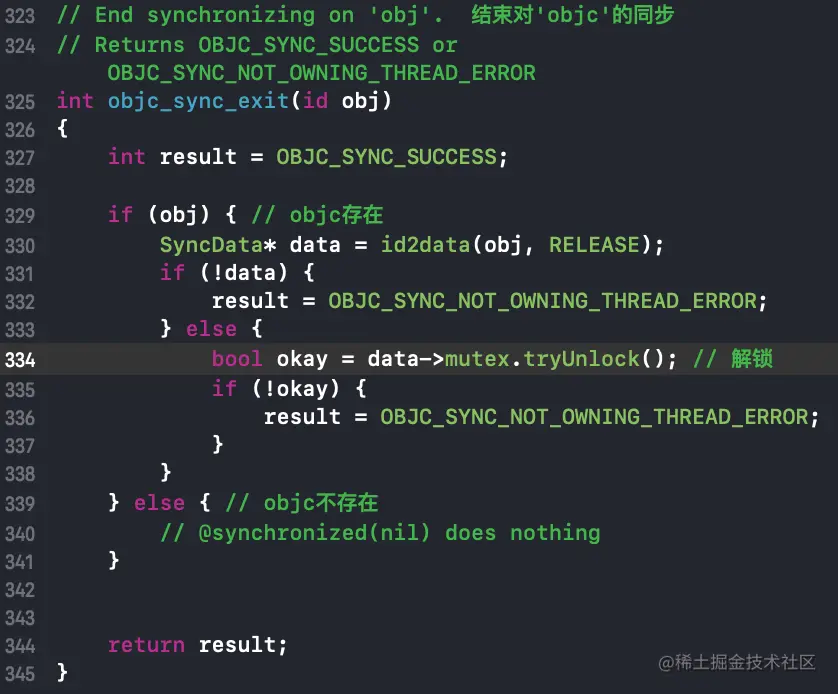

在objc源码里搜索objc_sync_exit

  • 1.如果obj存在，则调用id2data方法获取对应的SyncData，对threadCount、lockCount进行递减操作。
  • 2.如果obj为nil，什么也不做，直接return。

通过上面两个实现逻辑的对比，发现它们有一个共同点，在obj存在时，都会通过id2data方法，获取SyncData，下面我们看下SyncData

SyncData

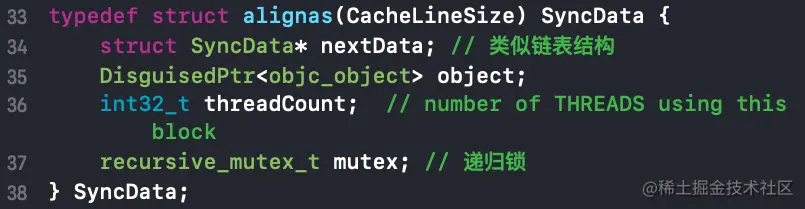

进入SyncData的定义，是一个结构体，主要用来表示一个线程data，类似于链表结构，有next指向，且封装了recursive_mutex_t属性，可以确认@synchronized确实是一个递归互斥锁。

id2data 分析

上面我们知道SyncData是通过id2data获得，而且加锁和解锁都是复用该方法。我们看下id2data源码：

  • 1.首先在tls即线程缓存中查找
    • 在tls_get_direct方法中以线程为key，通过KVC的方式获取与之绑定的SyncData，即线程data。其中的tls（），表示本地局部的线程缓存。
    • 判断获取的data是否存在，以及判断data中是否能找到对应的object。
    • 如果都找到了，在tls_get_direct方法中以KVC的方式获取lockCount，用来记录对象被锁了几次（即锁的嵌套次数）。
    • 如果data中的threadCount 小于等于0，或者 lockCount 小于等于0时，则直接崩溃。
    • 通过传入的why，判断是操作类型
      • 如果是ACQUIRE，表示加锁，则进行lockCount++，并保存到tls缓存。
      • 如果是RELEASE，表示释放，则进行lockCount--，并保存到tls缓存。如果lockCount 等于 0，从tls中移除线程data。
      • 如果是CHECK，则什么也不做。
  • 2.如果tls中没有，则在cache缓存中查找。
    • 通过fetch_cache方法查找cache缓存中是否有线程
    • 如果有，则遍历cache总表，读取出线程对应的SyncCacheItem
    • 从SyncCacheItem中取出data，然后后续步骤与tls的匹配是一致的
  • 3.如果cache中也没有，即第一次进来，则创建SyncData，并存储到相应缓存中
    • 如果在cache中找到线程，且与object相等，则进行赋值、以及threadCount++
    • 如果在cache中没有找到，则threadCount等于1 所以在id2data方法中，主要分为三种情况：
  • 1.第一次进来，没有锁
    • threadCount = 1
    • lockCount = 1
    • 存储到tls
  • 2.不是第一次进来，且是同一个线程
    • tls中有数据，则lockCount++
    • 存储到tls
  • 3.不是第一次进来，且是不同线程
    • 全局线程空间进行查找线程
    • threadCount++
    • lockCount++
    • 存储到cache

tls和cache 表结构分析

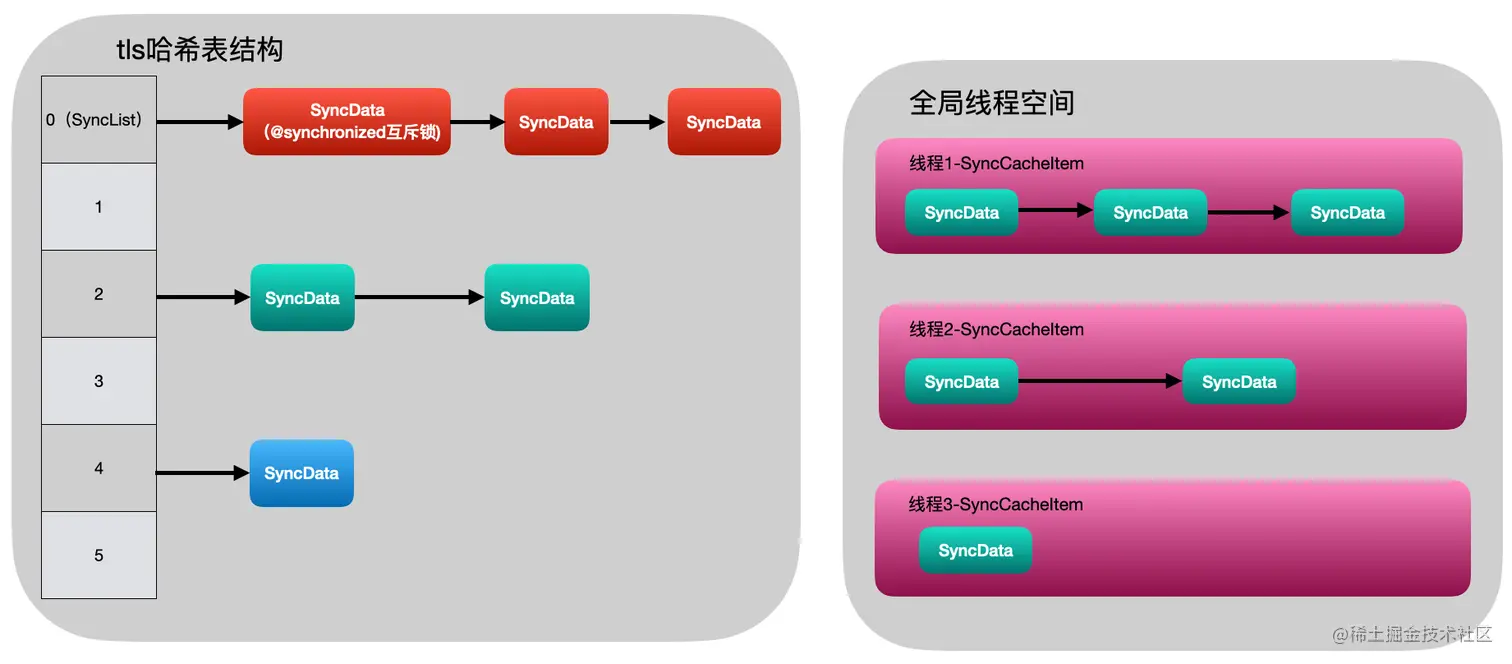

针对tls和cache缓存，底层的表结构如下： 我们对上图进行解释：

  • 1.哈希表结构中通过SyncList结构来组装多线程的情况
  • 2.SyncData通过链表的形式组装，记录当前可重入的情况
  • 3.下层通过tls线程缓存，cache缓存来进行处理
  • 3.底层主要有两个东西：lockCount、threadCount，解决递归互斥锁，解决嵌套可重入

使用 @synchronized 注意问题

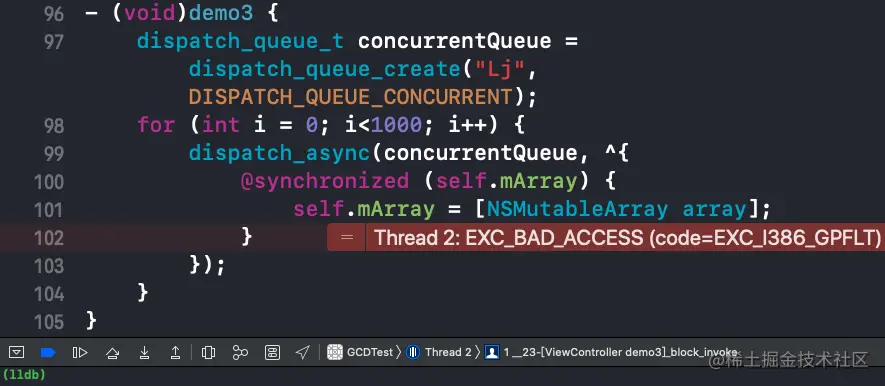

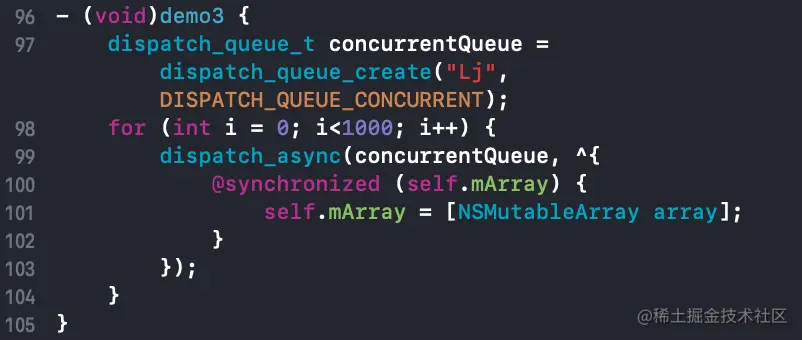

  • 1.看如下代码 运行我们发现，崩溃了

崩溃的主要原因是mArray在某一瞬间变成了nil，从@synchronized底层流程知道，如果加锁的对象成了nil，是锁不住的，相当于下面这种情况，block内部不停的retain、release，会在某一瞬间上一个还未release，下一个已经准备release，这样会导致野指针的产生。

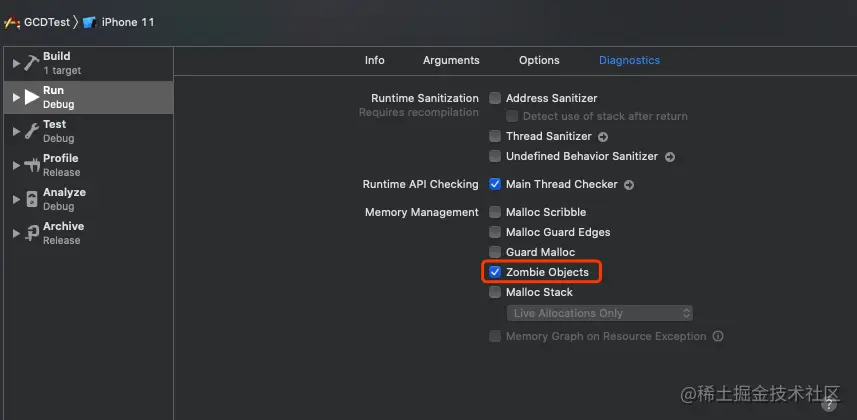

下面我们验证下，上面代码，做如下图操作，来查看是否存在僵尸对象 再运行代码，结果如下 我们发现确实出现过度释放，出现野指针。所以我们一般使用@synchronized (self)，主要是因为mArray的持有者是self。

  • 过度释放：对象已经不存在了，还进行release，即多次release
  • 野指针：指针指向的对象已经被回收掉了，这个指针就叫做野指针.

总结

  • 1.@synchronized在底层封装的是一把递归锁，所以这个锁是递归互斥锁
  • 2.@synchronized的可重入，即可嵌套，主要是由于lockCount 和 threadCount的搭配
  • 3.@synchronized使用链表的原因是链表方便下一个data的插入
  • 4.但是由于底层中链表查询、缓存的查找以及递归，是非常耗内存以及性能的，导致性能低，所以在前文中，该锁的排名在最后
  • 5.但是目前该锁的使用频率仍然很高，主要是因为方便简单，且不用解锁
  • 6.不能使用非OC对象作为加锁对象，因为其object的参数为id
  • 7.@synchronized (self)这种适用于嵌套次数较少的场景。这里锁住的对象也并不永远是self，这里需要注意
  • 8.如果锁嵌套次数较多，即锁self过多，会导致底层的查找非常耗时，因为其底层是链表进行查找，所以性能较差，此时可以使用NSLock、信号量等

应用

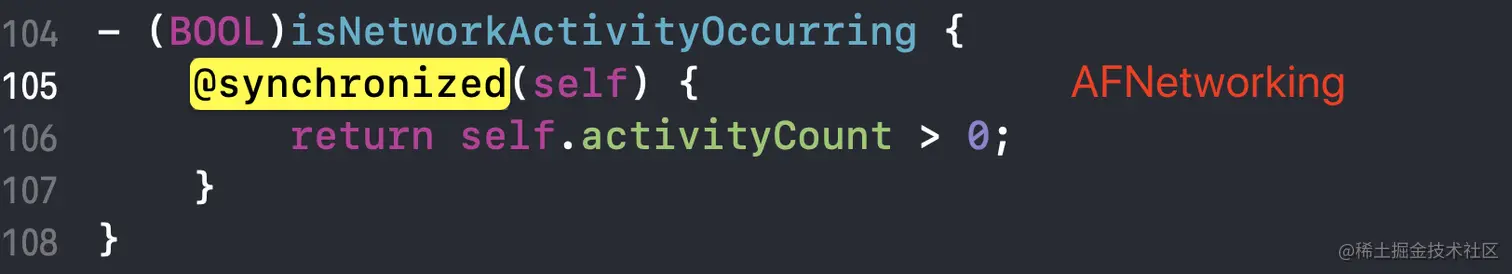

目前@synchronized在实际项目中应用分别是SDWebImage中UIView+WebCacheOperation的download方法和AFNetworking中 isNetworkActivityOccurring属性的getter方法（这是一部分）

NSCondition

NSCondition定义：是一个条件锁，在日常开发中使用较少，与信号量有点相似，线程1需要满足条件才会往下走，否则会堵塞等待，直到条件满足。经典模型是生产消费者模型。

NSCondition的对象实际上作为一个锁和一个线程检查器。

  • 1.锁主要为了当检测条件时保护数据源，执行条件引发的任务
  • 2.线程检查器主要是根据条件决定是否继续运行线程，即线程是否被阻塞

用法

//初始化
NSCondition *condition = [[NSCondition alloc] init]

//一般用于多线程同时访问、修改同一个数据源，保证在同一 时间内数据源只被访问、修改一次，其他线程的命令需要在lock 外等待，只到 unlock ，才可访问
[condition lock];

//与lock 同时使用
[condition unlock];

//让当前线程处于等待状态
[condition wait];

//CPU发信号告诉线程不用在等待，可以继续执行
[condition signal];

底层分析

通过Swift的Foundation源码查看NSCondition的底层实现

底层也是下层对pthread_mutex的封装

  • 1.NSCondition是对mutex和cond的一种封装（cond就是用于访问和操作特定类型数据的指针）
  • 2.wait操作会阻塞线程，使其进入休眠状态，直至超时
  • 3.signal操作是唤醒一个正在休眠等待的线程
  • 4.broadcast会唤醒所有正在等待的线程

NSConditionLock

NSConditionLock定义：条件锁，一旦一个线程获得锁，其他线程一定等待。其本质就是NSCondition + Lock。

相比NSConditionLock而言，NSCondition使用比较繁琐，所以推荐使用NSConditionLock，

使用方法

其使用如下

//初始化
NSConditionLock *conditionLock = [[NSConditionLock alloc] initWithCondition:2];

//表示conditionLock期待获得锁，如果没有其他线程获得锁(不需要判断内部的condition) 那它能执行此行以下代码，如果已经有其他线程获得锁(可能是条件锁，或者无条件锁)，则等待，直至其他线程解锁
[conditionLock lock];

//表示如果没有其他线程获得该锁，但是该锁内部的condition不等于A条件，它依然不能获得锁，仍然等待。如果内部的condition等于A条件，并且 没有其他线程获得该锁，则进入代码区，同时设置它获得该锁，其他任何线程都将等待它代码的完成，直至它解锁。
[conditionLock lockWhenCondition:A条件];

//表示释放锁，同时把内部的condition设置为A条件
[conditionLock unlockWithCondition:A条件];

// 表示如果被锁定(没获得 锁)，并超过该时间则不再阻塞线程。但是注意:返回的值是NO,它没有改变锁的状态，这个函数的目的在于可以实现两种状态下的处理
return = [conditionLock lockWhenCondition:A条件 beforeDate:A时间];

底层实现

通过底层源码可以知道

  • 1.NSConditionLock是NSCondition的封装
  • 2.NSConditionLock可以设置锁条件，即condition值，而NSCondition只是信号的通知

代码验证

验证NSConditionLock

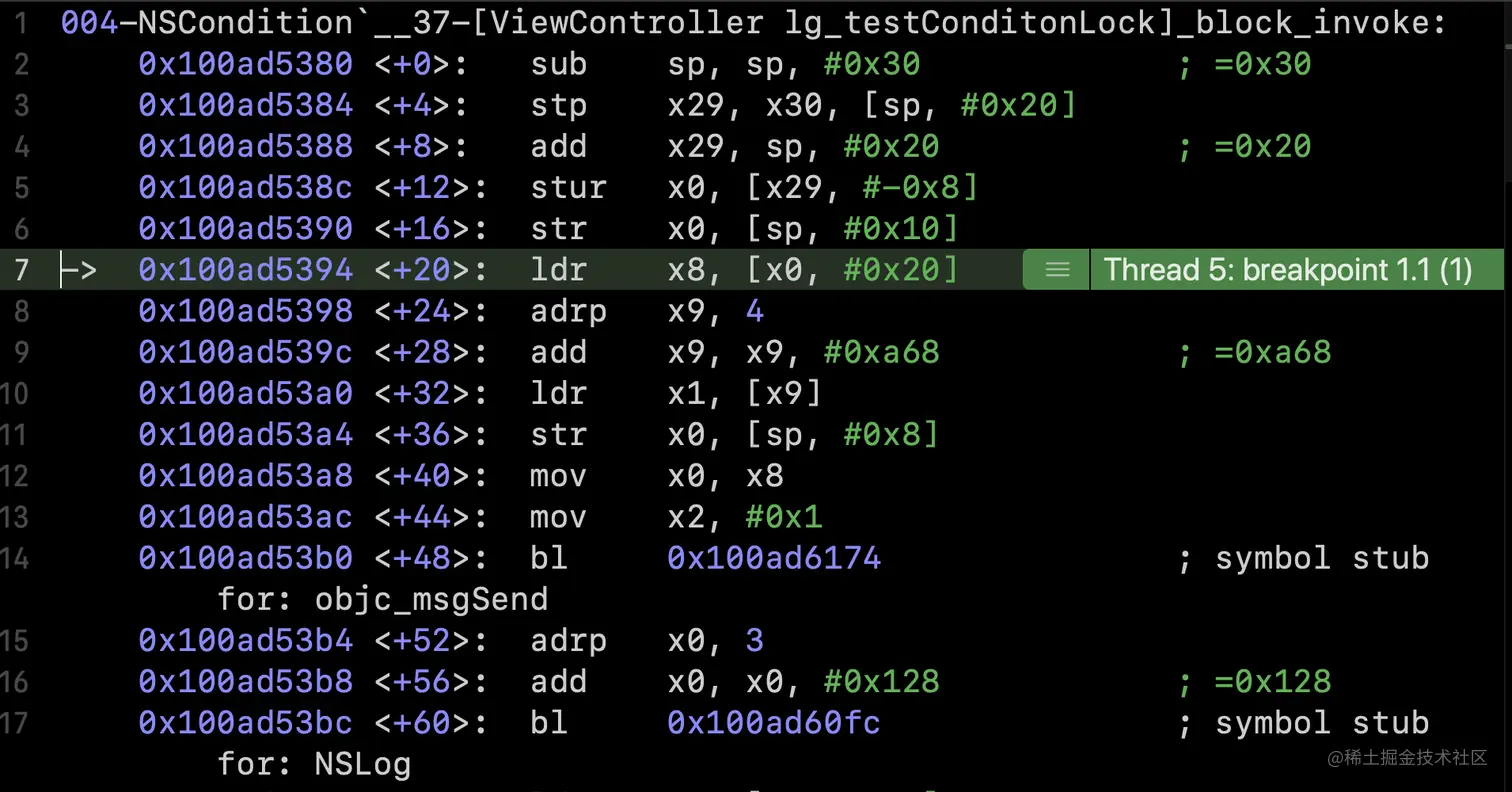

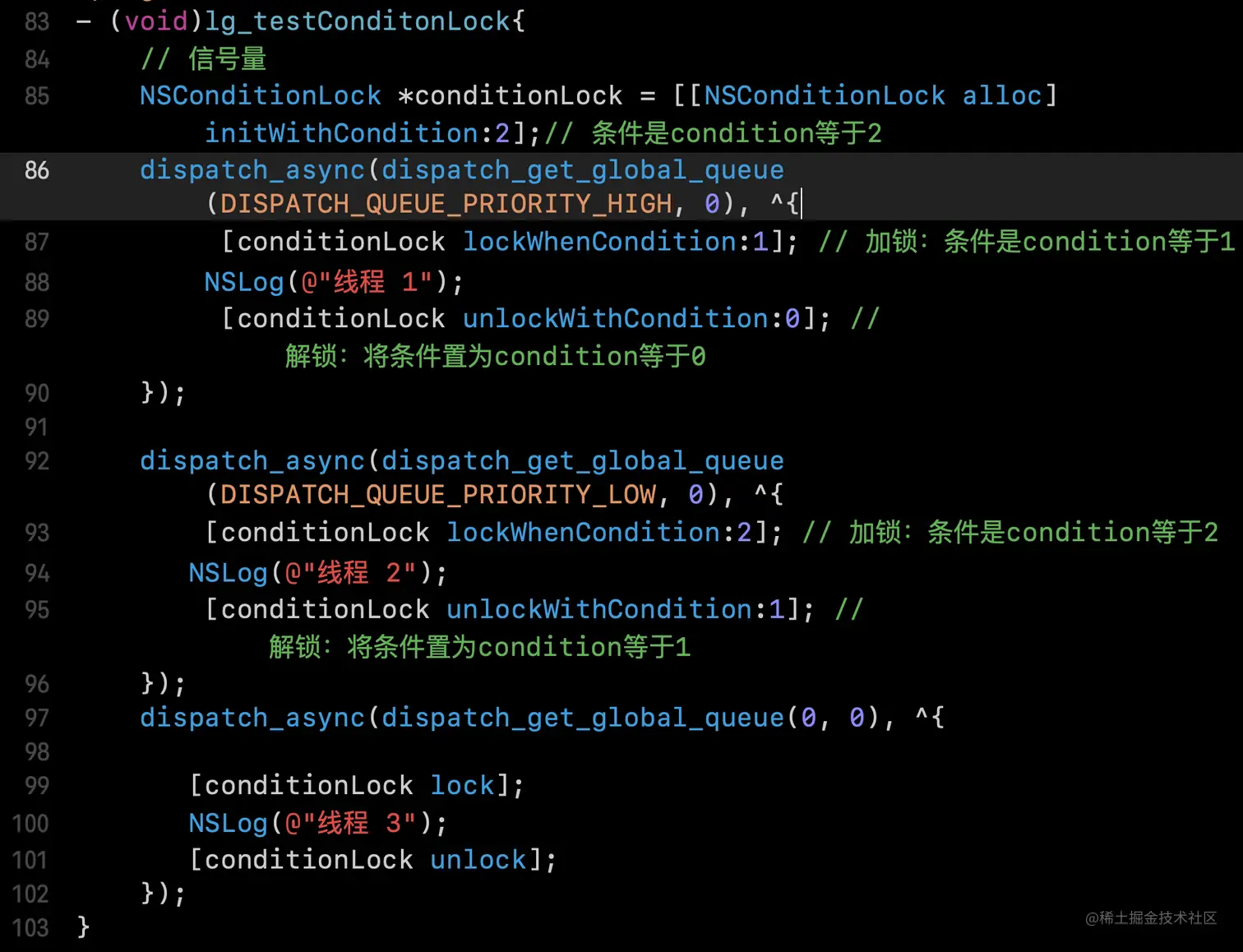

如下代码：其中self.myLock是NSCondition，我们在conditionLock部分打上断点，运行（需要在真机上运行，模拟器上运行的是Intel指令，而真机上运行的是arm指令）运行到断点，我们开启汇编模式，如下图所示：

其中x0是接收者self，x1是cmd

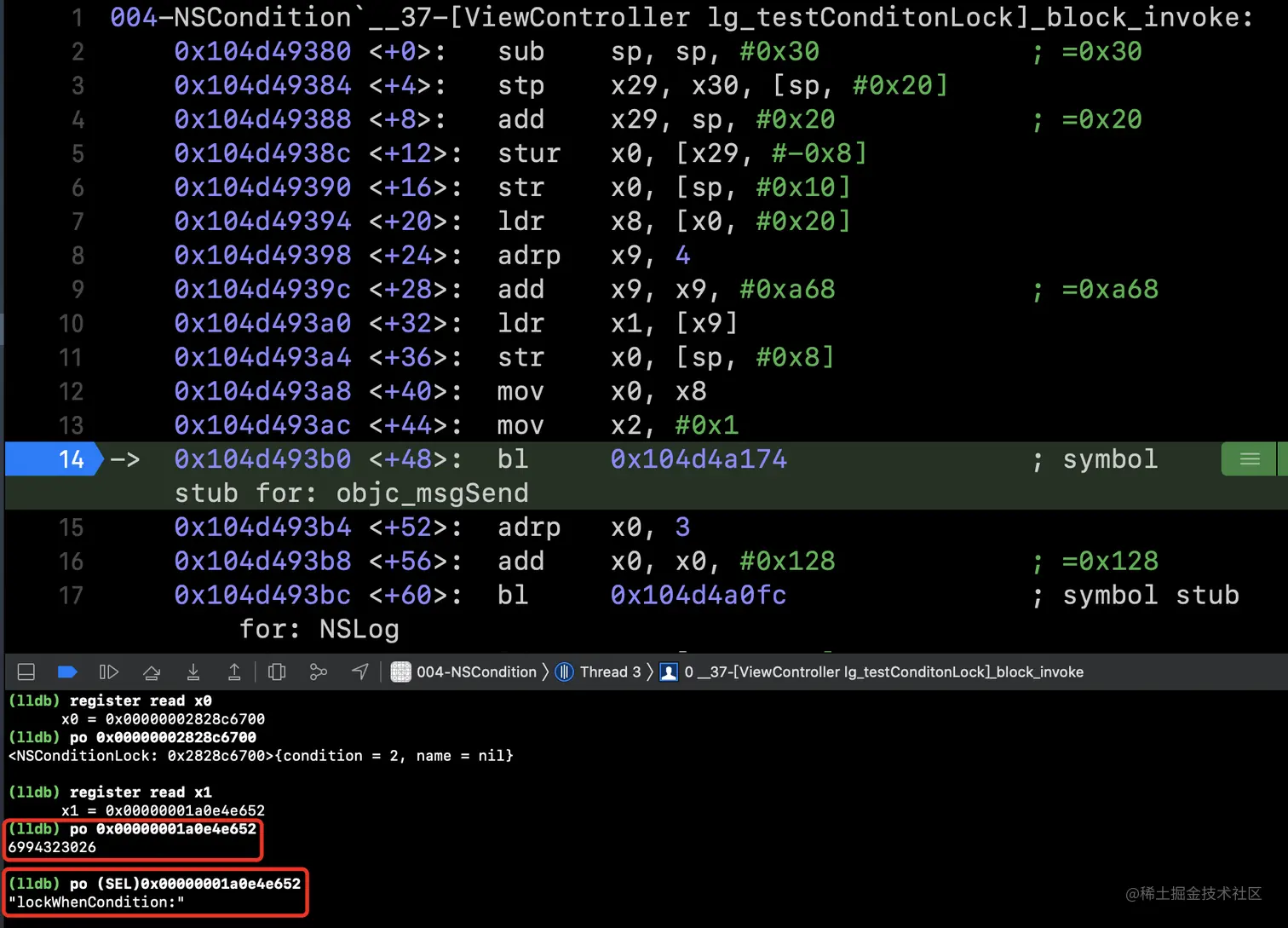

下面我们通过register read读取寄存器内容 我们在objc_msgSend处加断点，让代码运行到断点处，在此再次读寄存器x0（register read x0）

我们看到此时执行到了[conditionLock lockWhenCondition:2]; 读x1（register read x1），然后发现无法读取，这是因为x1存储的是sel，并非对象类型，可以通过强转读取SEL

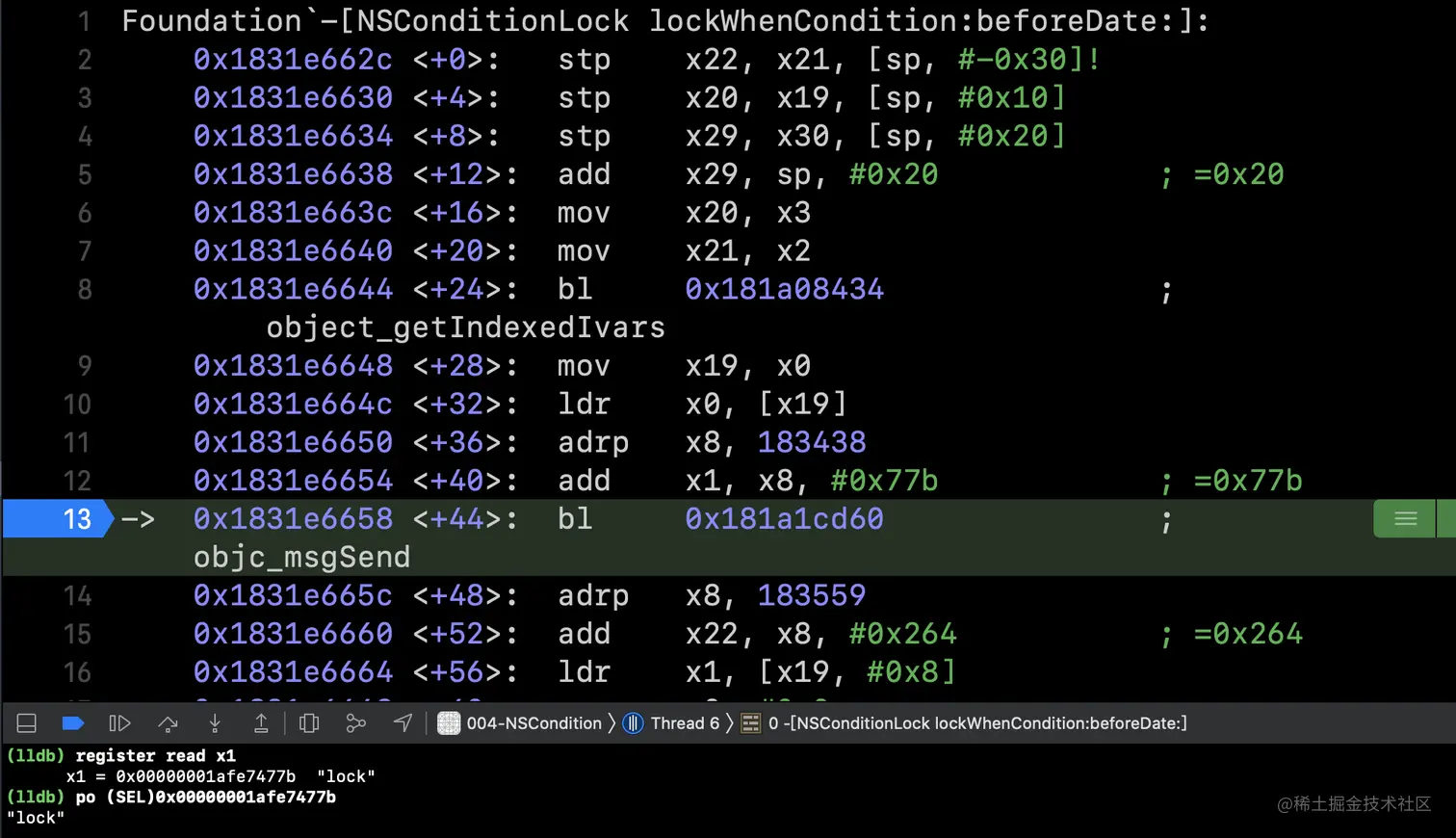

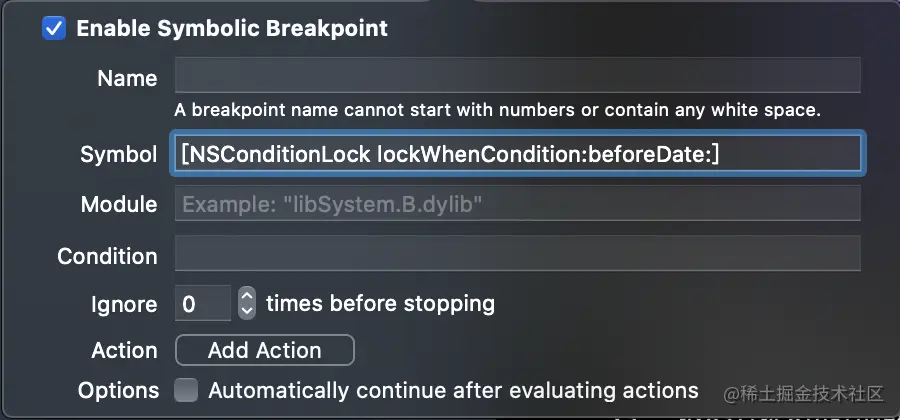

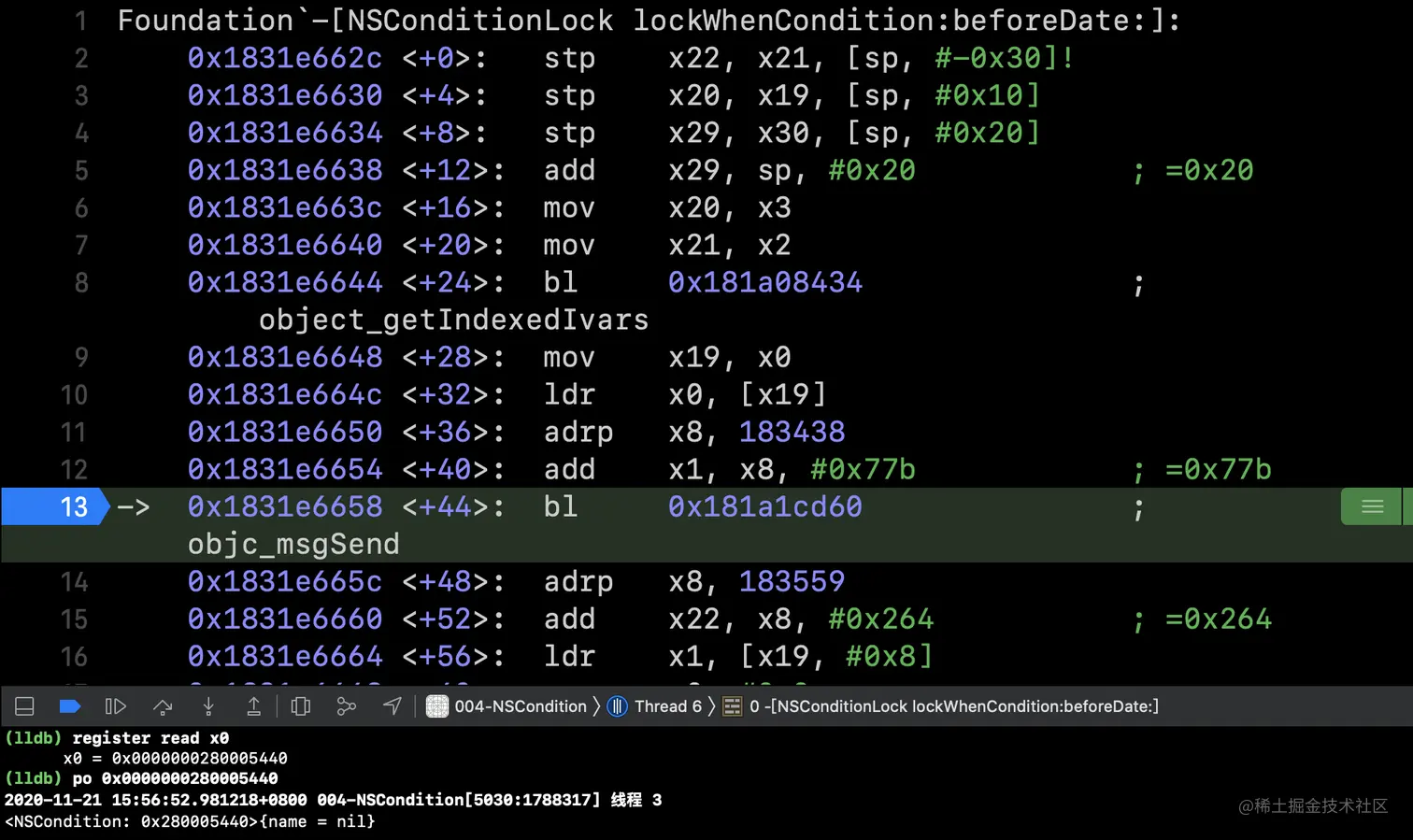

下面加符号断点-[NSConditionLock lockWhenCondition:]、-[NSConditionLock lockWhenCondition:beforeDate:],然后查看bl、b等跳转

  • 读取寄存器 x0、x2是当前的lockWhenCondition:beforeDate:的参数，实际走的是[conditionLock lockWhenCondition:1]; 通过汇编可以知道，x2移动到了x21 到这里后，我们调试的目的主要有两个：NSCondition + lock以及condition与value的值匹配

NSCondition + lock验证

继续执行，在bl处断住

读取寄存器x0 ，此时是跳转至NSCondition 读取x1，即po (SEL)0x00000001c746e484

所以可以验证NSConditionLock在底层调用的是NSCondition的lock方法。

condition与value的值匹配

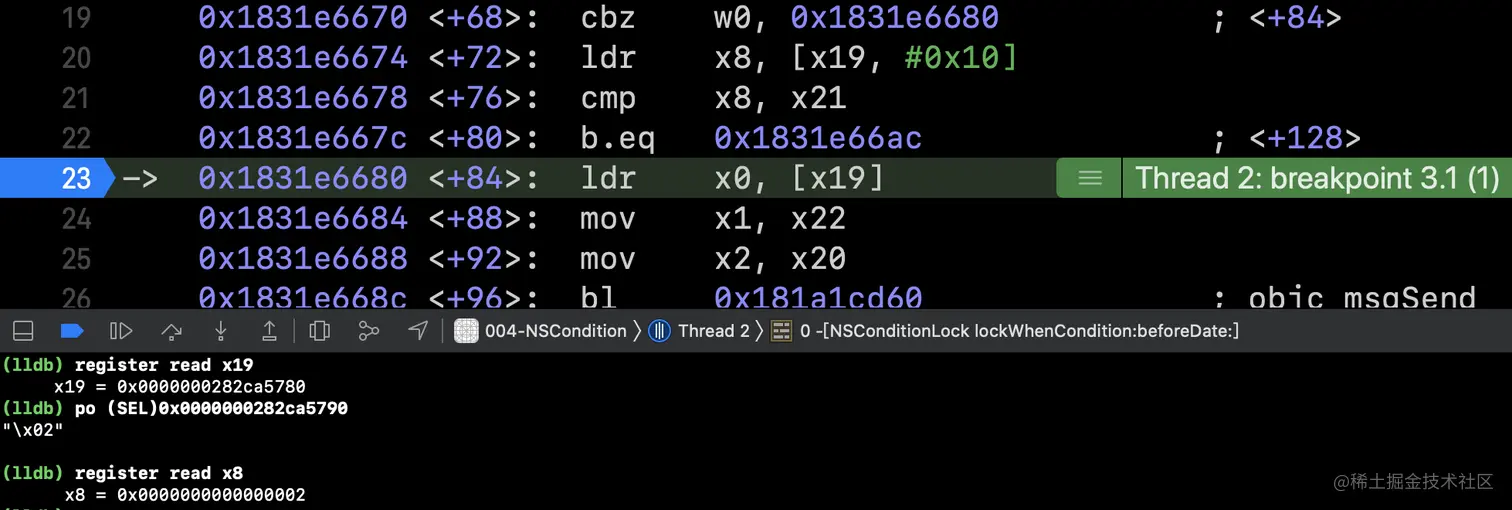

继续执行，跳到ldr 通过上图可以知道编译器通过一个方法，拿到了condition2的属性值，存储到x8中

  • register read x19
  • po (SEL)0x0000000282ca5790 -- x19的地址+0x10

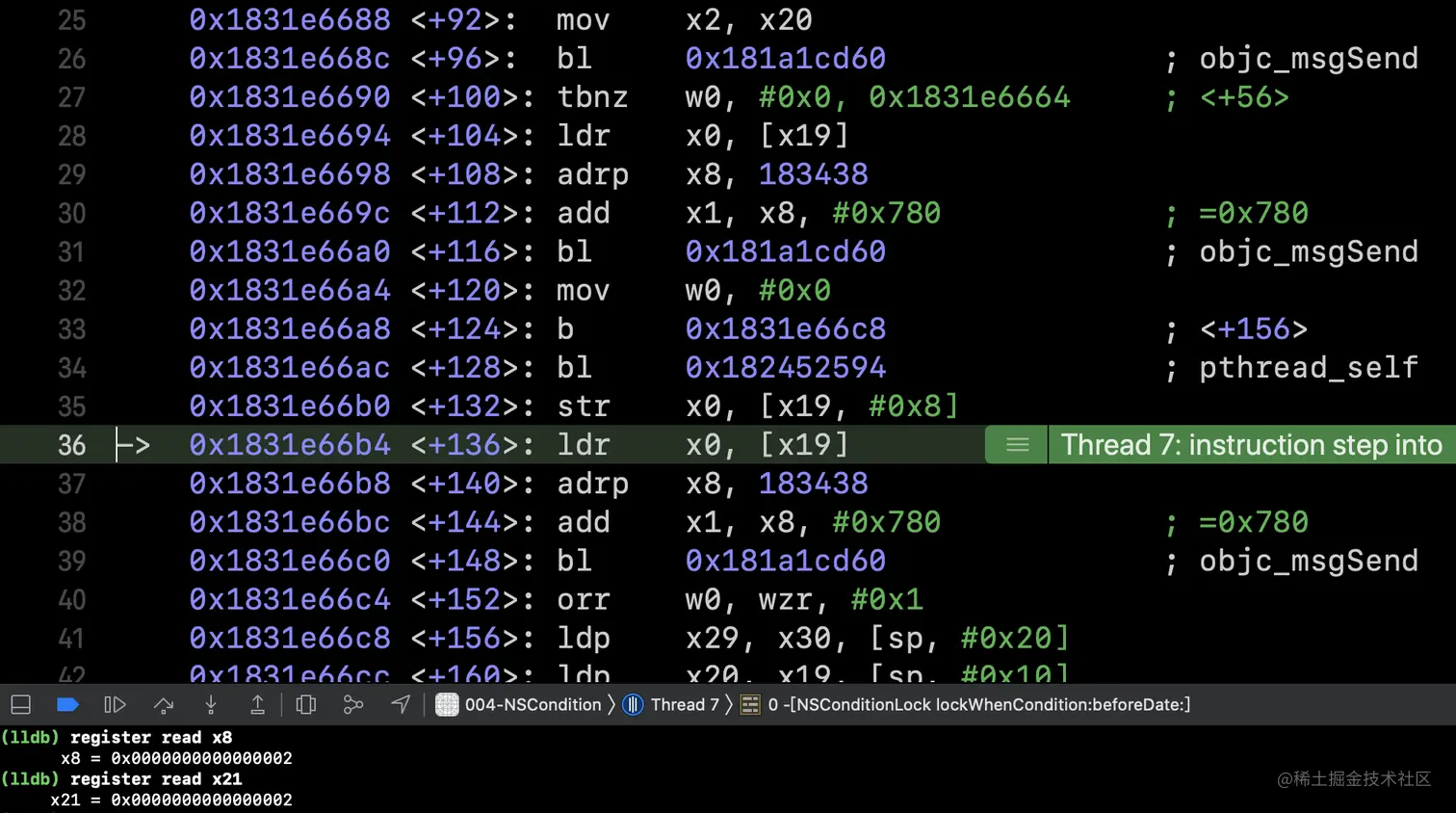

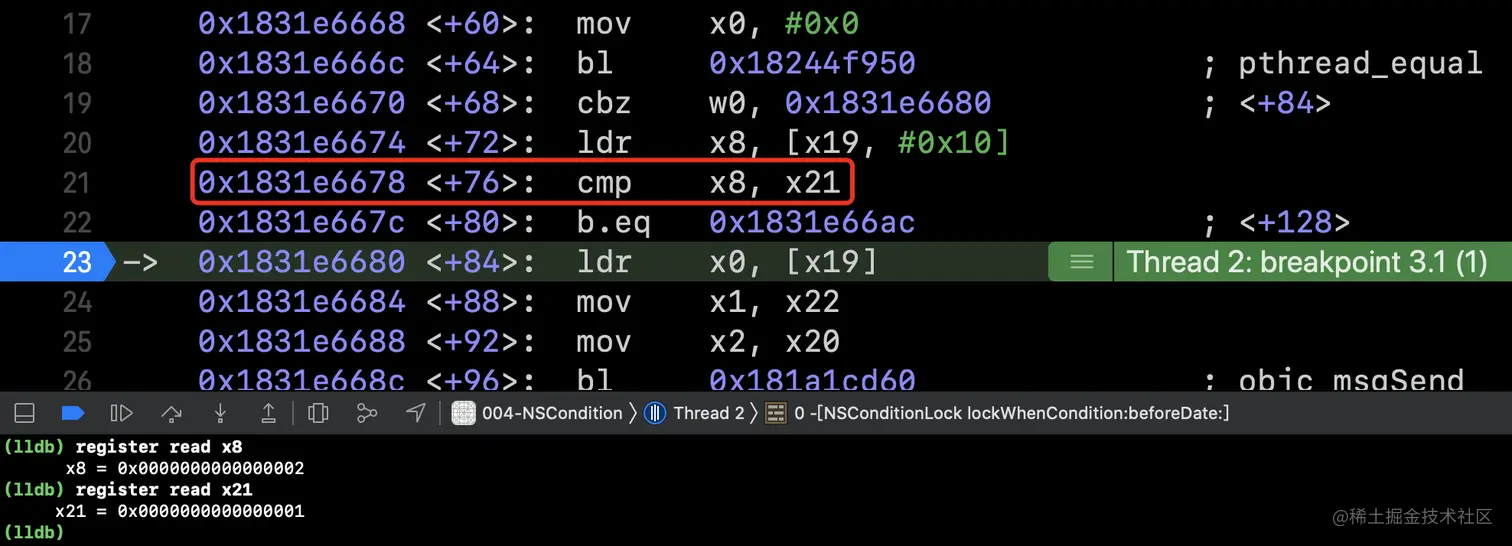

register read x8，此时的x8中存储的是2。 cmp x8, x21，意思是将x8和x21匹配，即2和1匹配，并不匹配 第二次来到cmp x8, x21，此时的x8、x21 是匹配的 ，即执行了[conditionLock lockWhenCondition:2];

总结

通过上面的图和前面的解释，我们来总结NSConditionLock

  • 1.在初始化是，我们对NSConditionLock设置了满足条件为condition等于2
  • 2.线程1（打印任务）[conditionLock lockWhenCondition:1]字面意思：conditionLock加锁条件是当condition等于1，我们上面初始化时设置的条件为2，所以不满足，此时会进入waiting状态，进入waiting状态前会释放该锁
  • 3.线程2（打印任务）[conditionLock lockWhenCondition:2]此时的条件是满足的，所以对conditionLock进行加锁，然后执行打印线程2任务，执行完成进行解锁，将满足条件置为condition等于1，接着发送boradcast信号
  • 4.线程1会收到boradcast信号，再次查看是否满足条件，此时满足，加锁，执行打印任务，打印任务完成解锁

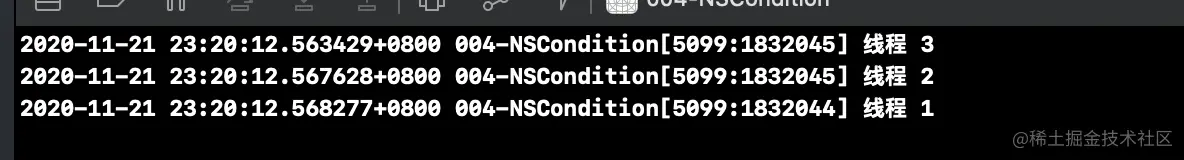

  • 5.线程3没有条件限制，所以最先执行 上面解释了，打印结果就是3->2->1 符合分析结果

其他锁

pthread_rwlock 读写锁

读写锁在上面进行比较详细的介绍了，这里只补充下用法

用法

//加读锁
pthread_rwlock_rdlock(&rwlock);
//解锁
pthread_rwlock_unlock(&rwlock);
//加写锁
pthread_rwlock_wrlock(&rwlock);
//解锁
pthread_rwlock_unlock(&rwlock);

pthread_mutex(recursive)

pthread_mutex锁也支持递归，只需要设置PTHREAD_MUTEX_RECURSIVE即可

用法

pthread_mutex_t lock;
pthread_mutexattr_t attr;
pthread_mutexattr_init(&attr);
pthread_mutexattr_settype(&attr, PTHREAD_MUTEX_RECURSIVE);
pthread_mutex_init(&lock, &attr);
pthread_mutexattr_destroy(&attr);
pthread_mutex_lock(&lock);
pthread_mutex_unlock(&lock);

atomic（原子锁）

atomic适用于OC中属性的修饰符，其自带一把自旋锁，但是这个一般基本不使用，都是使用的nonatomic

底层简单探究

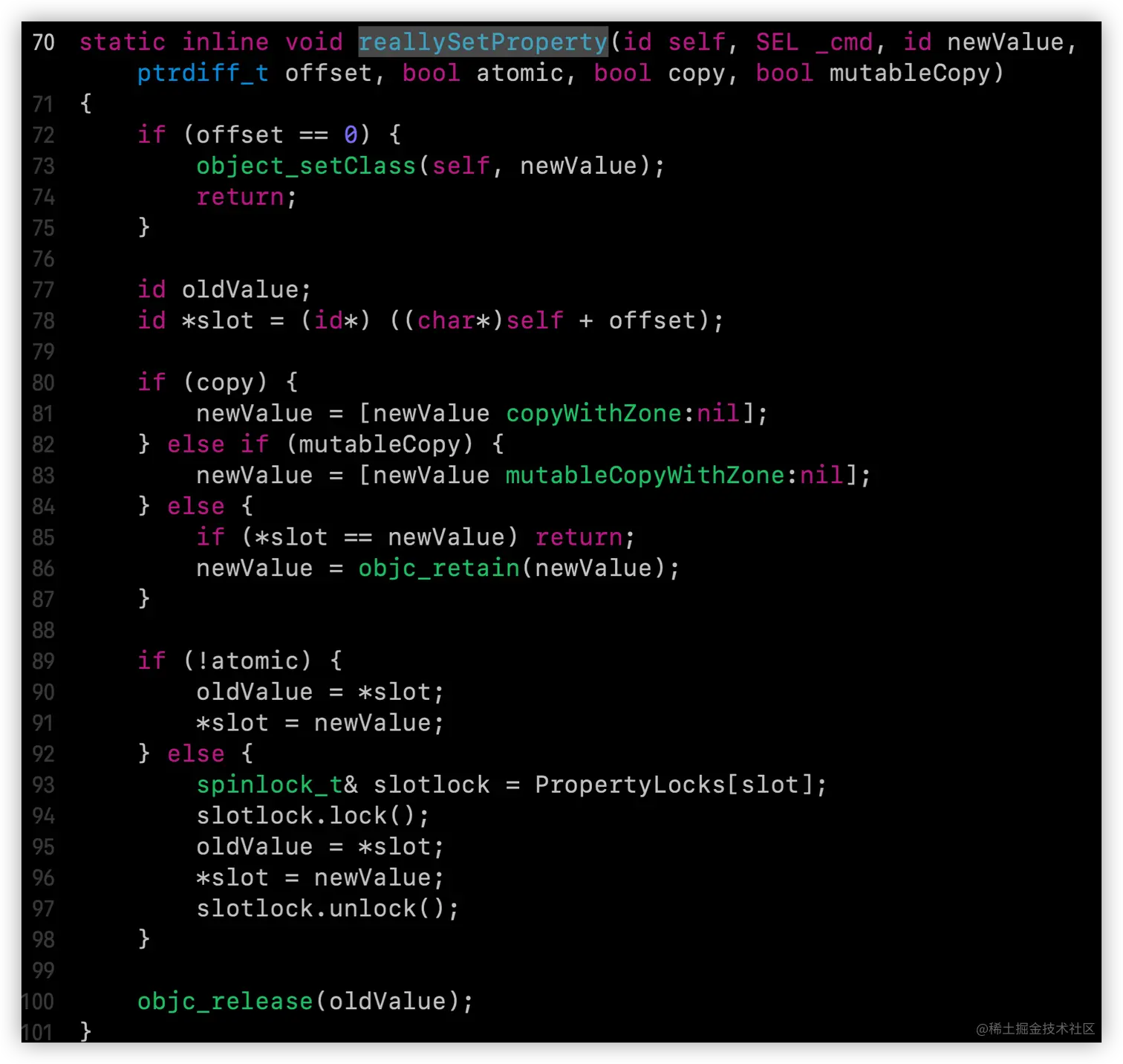

我们知道setter方法会根据修饰符调用不同方法，其中最后会统一调用reallySetProperty方法，其中就有atomic和非atomic的操作

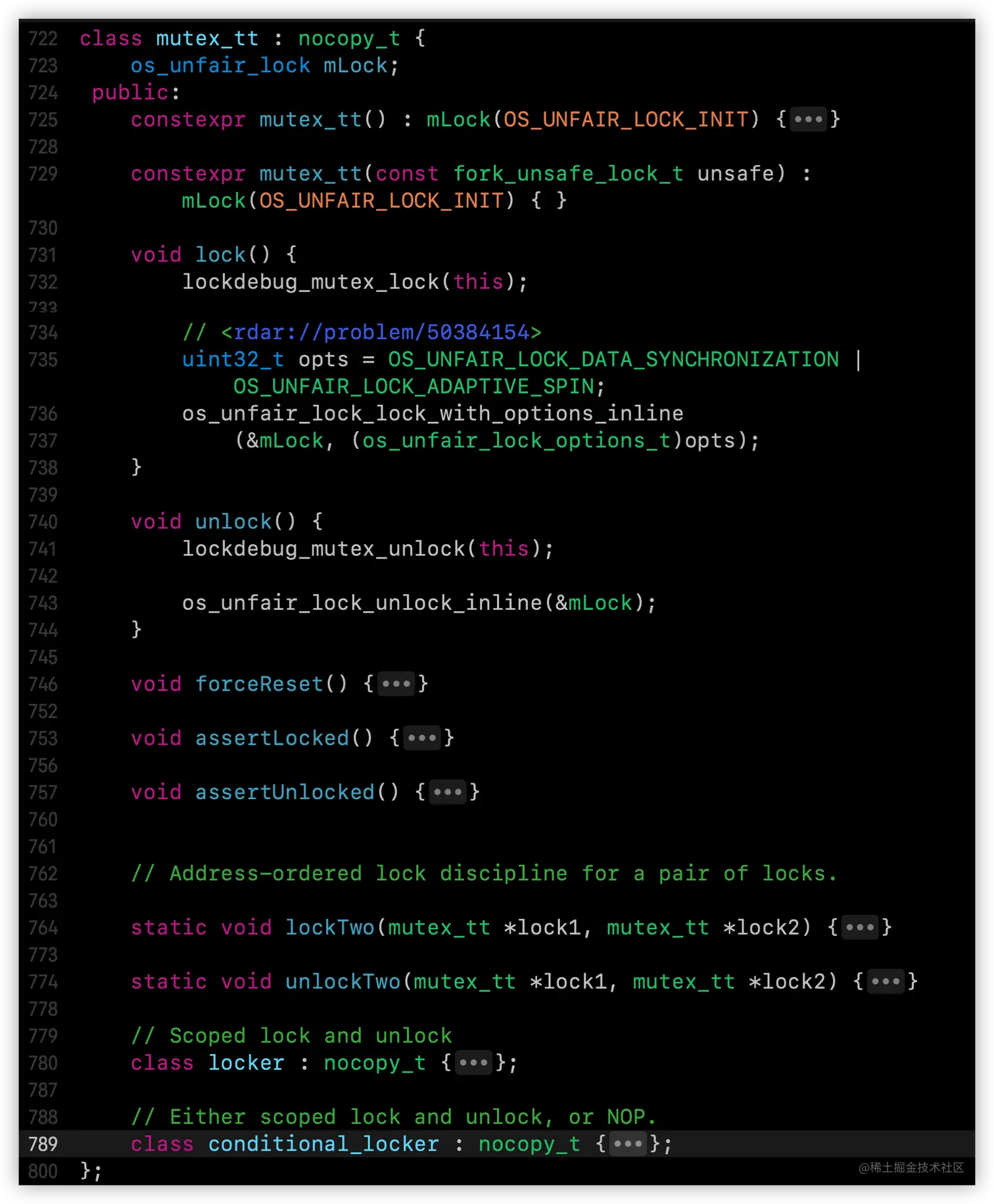

从源码中可以看出，对于atomic修饰的属性，进行了spinlock_t加锁处理，spinlock_t在底层是通过os_unfair_lock实现的加锁 getter方法中对atomic的处理，同setter是大致相同的

总结

上面对各种锁做了分析，下面我们对上面的内容做个总结：

  • 1.OSSpinLock被废弃，苹果用os_unfair_lock进行代替
  • 2.NSLock、NSRecursiveLock底层都是对pthread_mutex的封装
  • 3.NSCondition和NSConditionLock是条件锁，底层都是对pthread_mutex的封装，当满足某一个条件时才能进行操作和信号量dispatch_semaphore类似
  • 4.@synchronized在嵌套次数多时，性能低，主要是因为嵌套导致其底层在链表查询，缓存查找递归，消耗内存，浪费大量时间导致的，但由于简单好用，在少嵌套场景中使用频率很高

写到最后

写的内容比较多，由于本人能力有限，有些地方可能解释的有问题，请各位能够指出，同时对锁有关的疑问，欢迎大家留言。希望大家能够相互交流、探索，一起进步！
