系统架构图

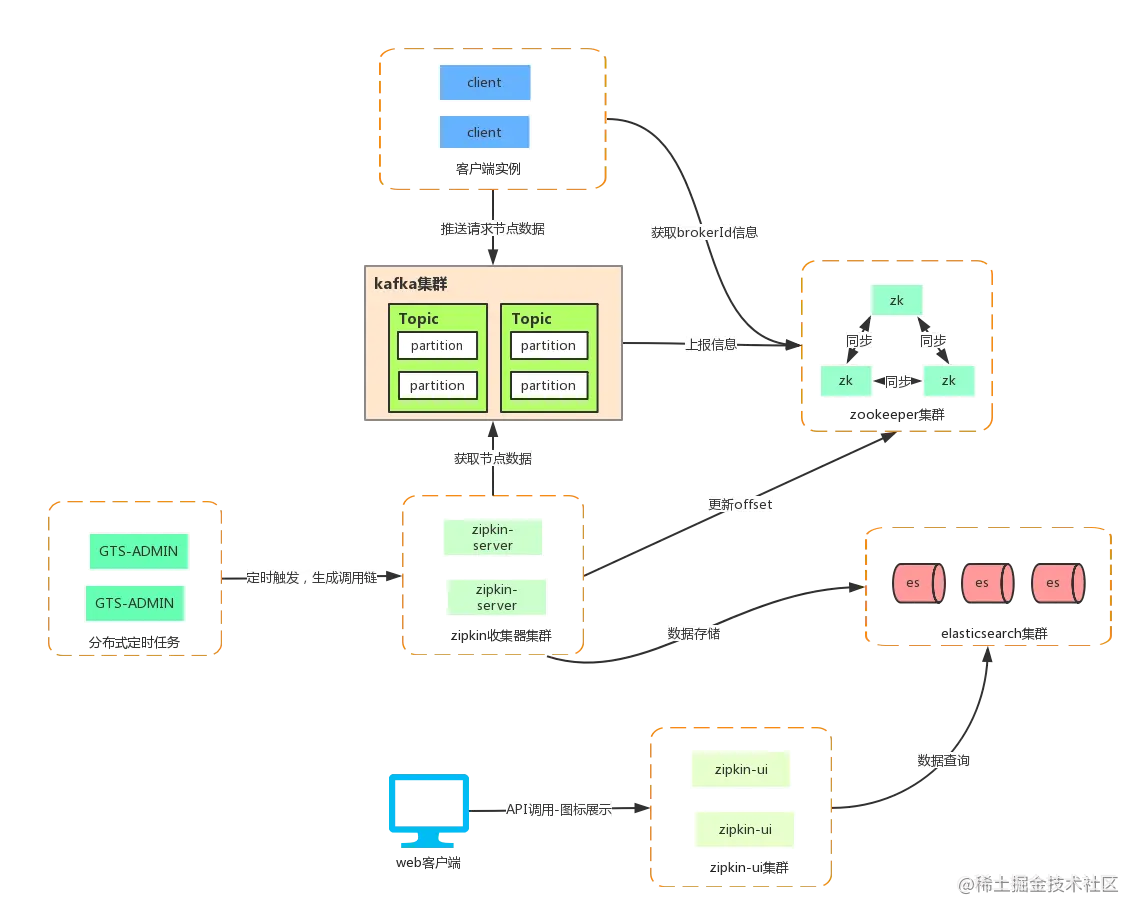

方案一
架构说明：
1.应用接入zipkin客户端，将span的信息直接推送给kafka
2.zipkin-server定kafka中订阅主体为sleuth的消息，将span中的信息推送到elasticsearch中
3.zipkin-ui项目负责从elasticsearch读取信息，分析信息，呈现图标给用户。

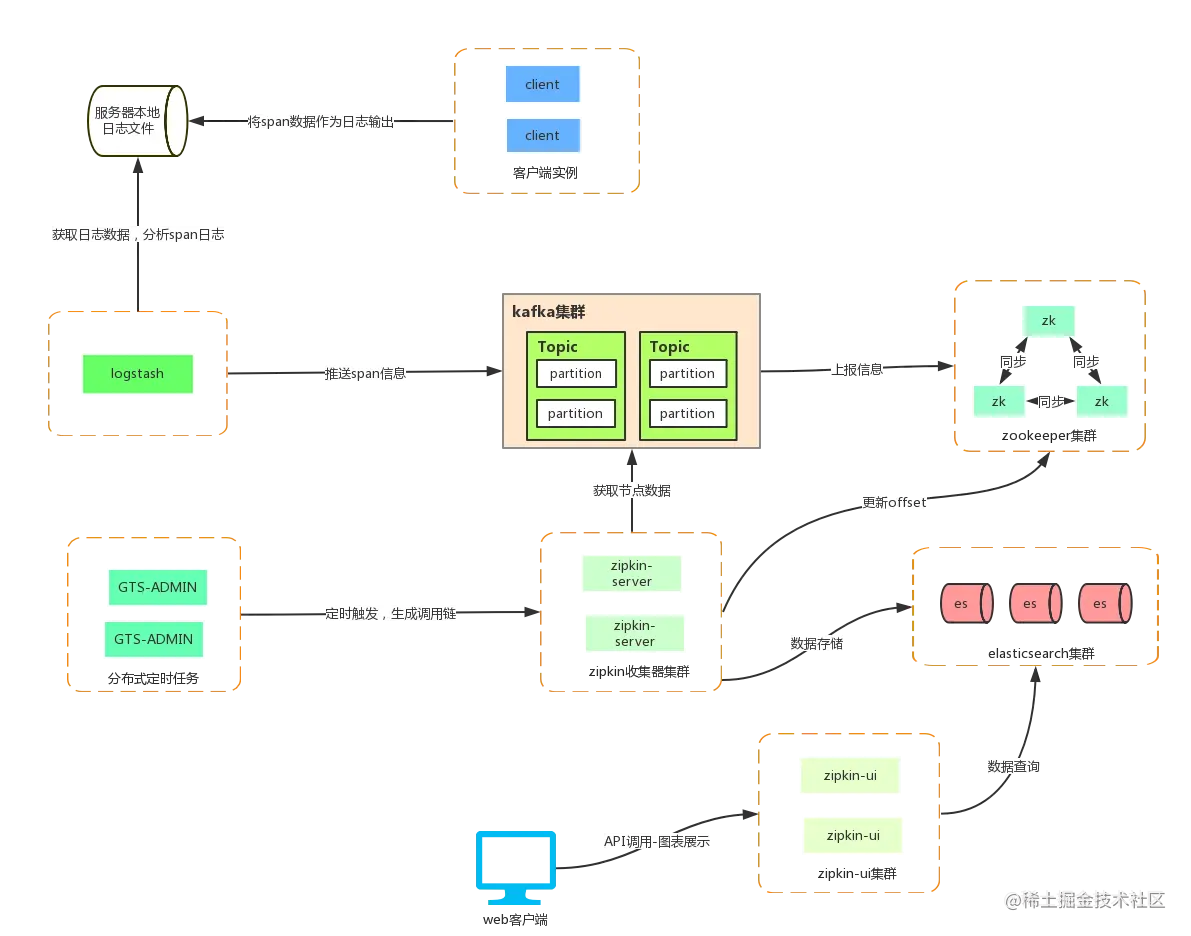

方案二
架构说明：
1.接入链路追踪的客户端，仅需对本地日志输出进行配置，输出span的信息到本地文件里面
2.部署logstash，读取应用的span日志信息，然后将span信息发送给kafka
3.zipkin-server通过消费kafka中，topic为“sleuth”的消息，将span信息存入elasticsearch
4.zipkin-ui项目负责从elasticsearch读取信息，分析信息，呈现图标给用户。
通过logstash分析本地日志的方式，对应用的侵入性，性能影响，高可用的影响 都是降到最低的。
比较
| 方案一 | 方案二 | |
|---|---|---|
| 优点 | 部署复杂度较低，开发成本相对较低 | 应用的侵入性，性能影响，高可用的影响 都是降到最低的。 |
| 缺点 | 当kafka或者zookeeper宕机时， 已经启动的应用没有影响，对于正在启动的应用会启动失败 | 部署复杂度较大。 |
功能设计

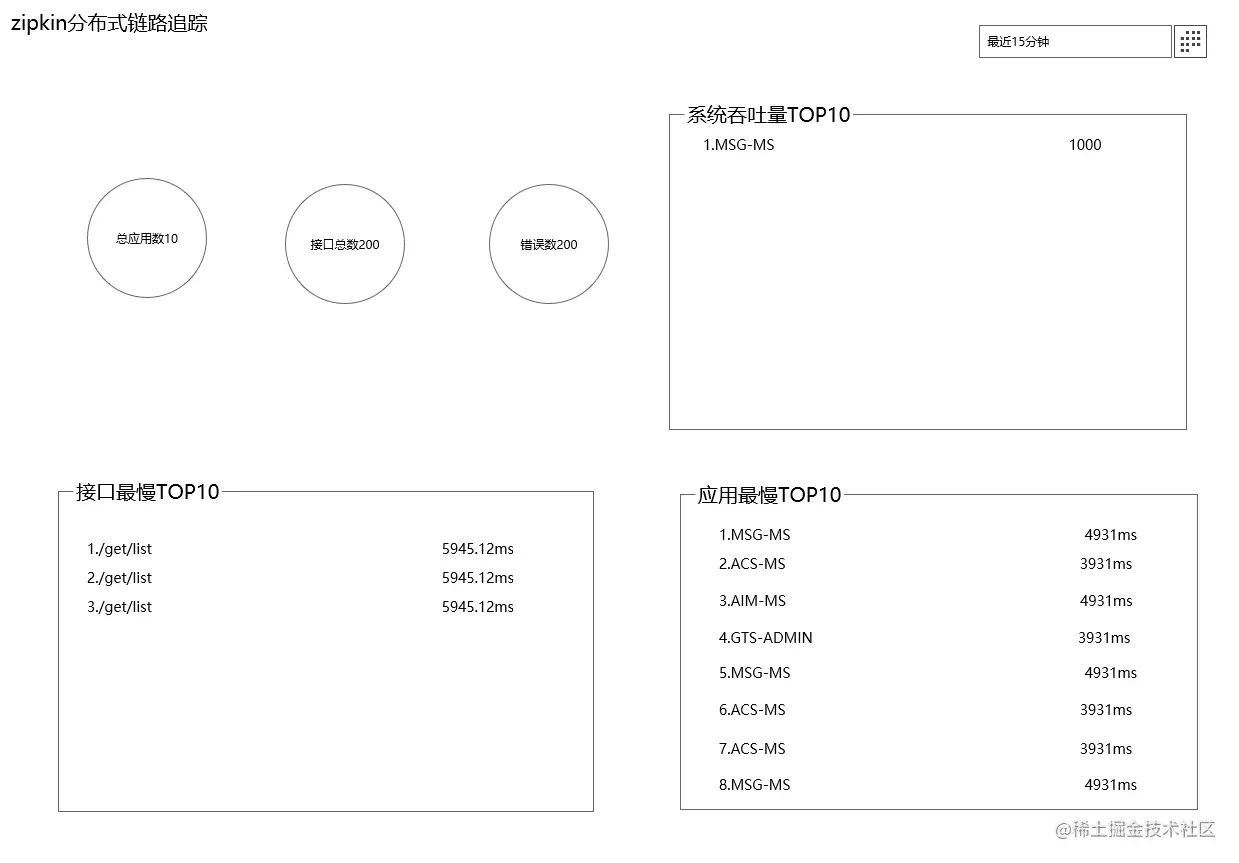

首页
总应用数
接入全链路追踪系统的总应用数
总接口数
链路追踪系统所监测到的总接口数
错误数
最近15分钟之内发生的接口调用错误数量
系统吞吐量
以应用为维度，计算15分钟内的总请求数，求出每秒钟处理的接口数量。 当然也可以是前一分钟内的请求总数，然后求出每秒钟平均处理的请求数。
接口最慢TOP10
查询所追踪到的系统，根据相应时间，最近15分钟内，平均响应时间最慢的接口前10
应用最慢TOP10
以应用为维度，查询应用在这15分钟内，所有的请求数据，求出平均响应时间，得到最慢的10个应用。
接口分析

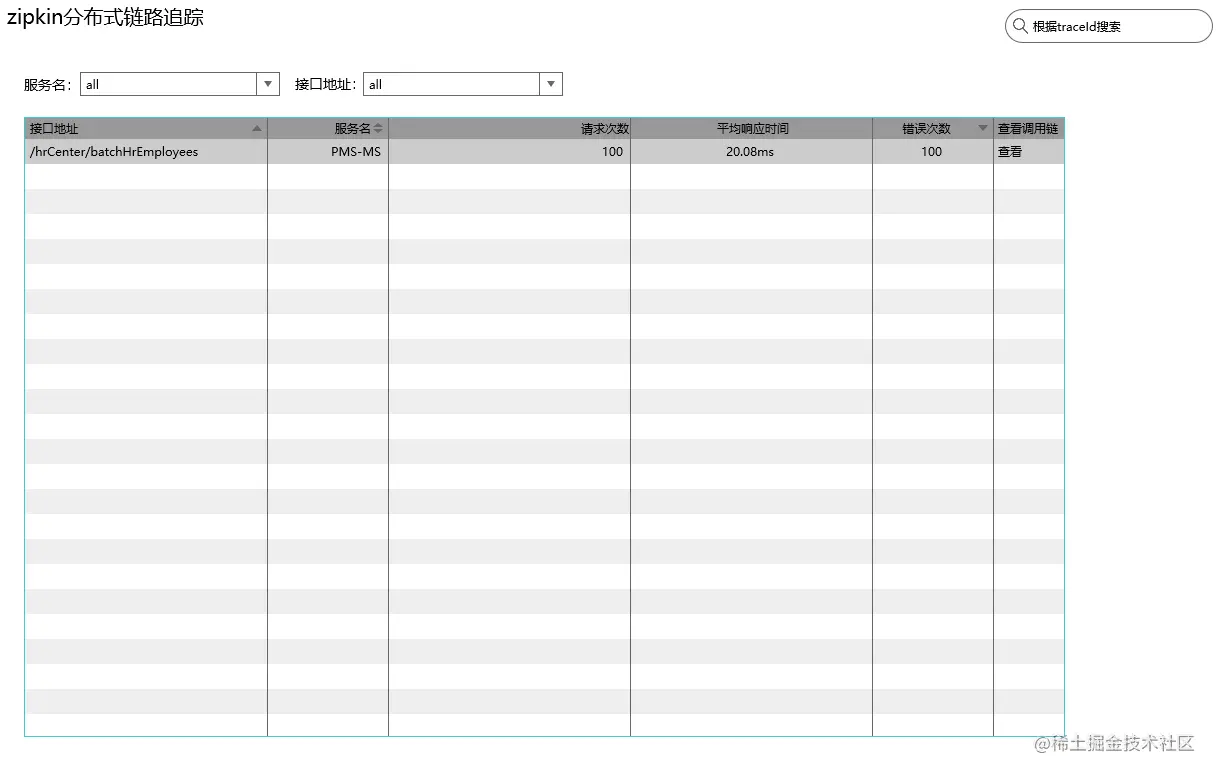

接口列表
该页面，显示的是所有接口的调用次数，平均响应时间，错误次数等信息，可以看做是接口的全局预览。
可以通过 应用名，接口地址进行搜索， 点击列表页右侧的查看按钮，可以查看该接口的调用链

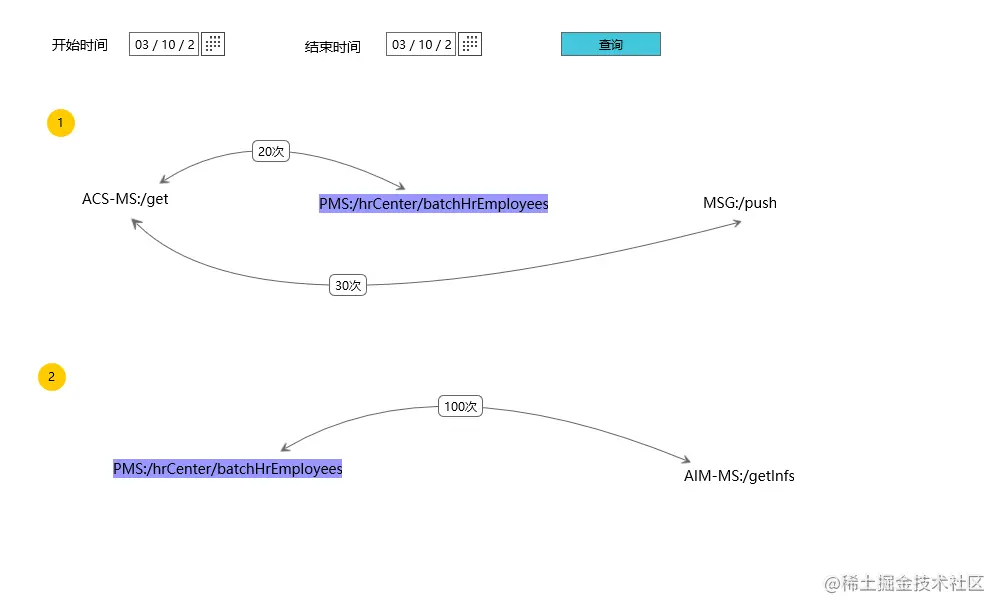

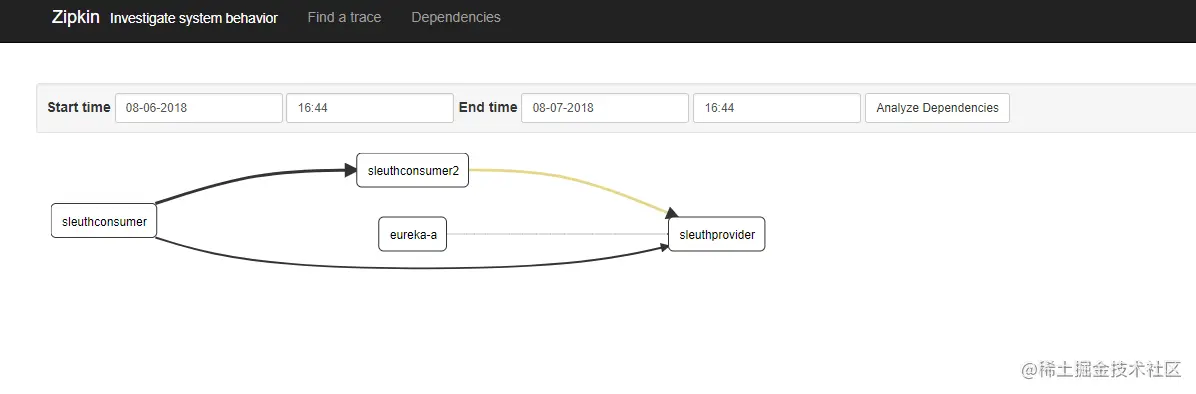

接口调用链
当前接口的颜色要进行区分， 查询时间要进行限制，不可以查询所有数据，后期数量量较大
traceId管理

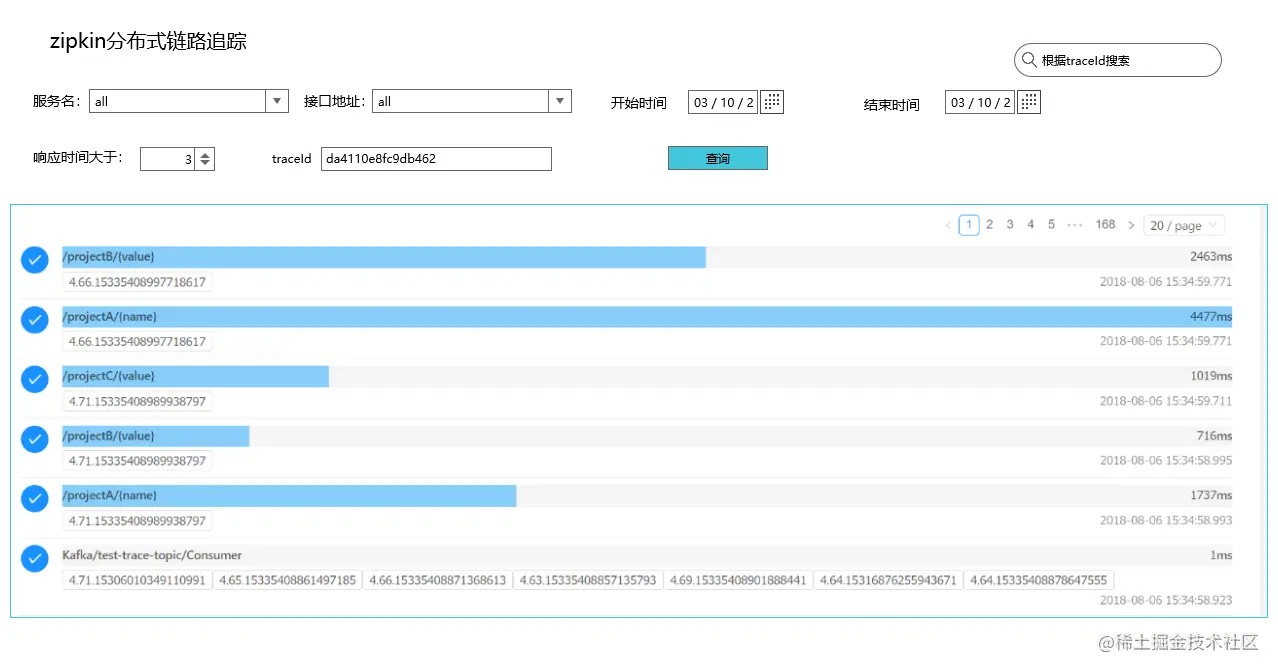

traceId列表
可以通过服务名，接口地址，开始时间，结束时间，响应时间，traceId进行查询 ，点击相应的traceId， 可以进入详情页。

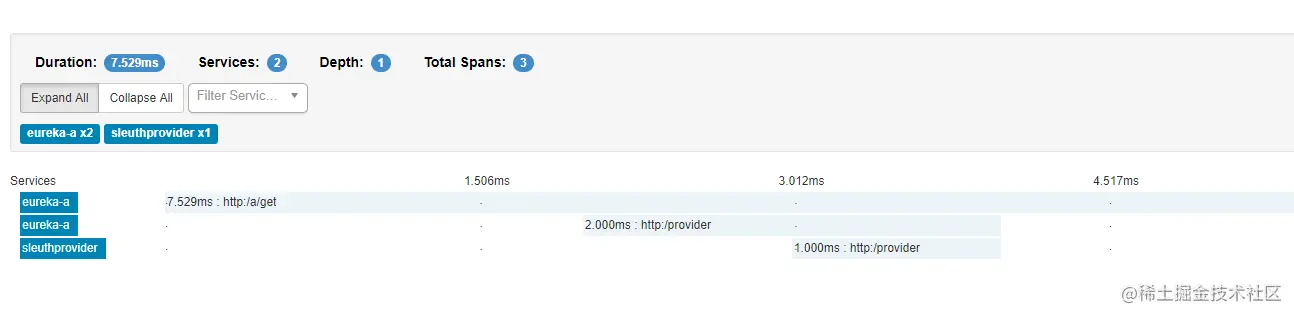

traceId 详情
页面样式可以参考原生的，显示的就是这个traceId关联的调用链
