Behavior 介绍
在上一篇文章 View - AppBarLayout（一）使用 中介绍了 Behavior 是 CoordinatorLayout 实现子 View 间交互的一种方式。通过属性 app:layout_behavior 设置。
示例如下：
<androidx.coordinatorlayout.widget.CoordinatorLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
android:layout_width="match_parent"
android:layout_height="match_parent">
<androidx.core.widget.NestedScrollView
android:layout_width="match_parent"
android:layout_height="match_parent"
app:layout_behavior="@string/appbar_scrolling_view_behavior">
<!-- Your scrolling content -->
</androidx.core.widget.NestedScrollView>
<com.google.android.material.appbar.AppBarLayout
android:layout_height="wrap_content"
android:layout_width="match_parent">
<androidx.appcompat.widget.Toolbar
...
app:layout_scrollFlags="scroll|enterAlways"/>
<com.google.android.material.tabs.TabLayout
...
app:layout_scrollFlags="scroll|enterAlways"/>
</com.google.android.material.appbar.AppBarLayout>
</androidx.coordinatorlayout.widget.CoordinatorLayout>
根据属性 app:layout_behavior="@string/appbar_scrolling_view_behavior"，可以找到对应的值为android.support.design.widget.AppBarLayout$ScrollingViewBehavior，它指向AppBarLayout的内部类：ScrollingViewBehavior。查看继承关系可以看到最终继承于 CoordinatorLayout.Behavior<V extends View> 。
CoordinatorLayout.Behavior<V extends View> 是用户定义交互方式的基类，交互方式包括拖动、滑动、抛和其他手势。
首先介绍一下 Behavior 基类：
public abstract static class Behavior<V extends View> {}
基类声明中有一个 泛型 ，它的作用是指定要使用这个 Behavior 的 View 的类型，可以是 Button、 TextView 等等。如果希望所有的 View 都可以使用则指定泛型为 View 即可。
下面是 Behavior 中一些重要和常用的方法：
公共参数：
/**
* @param coordinatorLayout：coordinatorLayout
* @param child：Behavior 关联的 coordinatorLayout 子 View, child 类型为 Behavior 泛型指定类型
* @param target：嵌套滑动的 coordinatorLayout 子 View
* @param dependency：Behavior 依赖的 coordinatorLayout 子 View
*/
/**
* 是否拦截触摸事件
* @param ev
*/
public boolean onInterceptTouchEvent(CoordinatorLayout parent,
V child,
MotionEvent ev)
/**
* 处理触摸事件
* @param ev
*/
public boolean onTouchEvent(CoordinatorLayout parent,
V child,
MotionEvent ev)
/**
* 表示是否给应用了 Behavior 的 View 指定一个依赖的布局，通常，当依赖的View 布局发生变化时
* onDependentViewChanged(CoordinatorLayout, View, View)将被调用。
* @return 如果child 是依赖的指定的View 返回true,否则返回false
*/
public boolean layoutDependsOn(CoordinatorLayout parent,
V child,
View dependency)
/**
* 当被依赖的View 状态（如：位置、大小）发生变化时，这个方法被调用
* @return 如果应用此 Behavior 的 view 发生变化则返回 true，否则返回 false
*/
public boolean onDependentViewChanged(CoordinatorLayout parent,
V child,
View dependency)
/**
* 确定使用Behavior的View位置。
@param layoutDirection 布局解析方向，从左到右、从右到左
*/
public boolean onLayoutChild(CoordinatorLayout parent,
V child,
int layoutDirection)
/**
* 测量使用Behavior的View尺寸。
*/
public boolean onMeasureChild(CoordinatorLayout parent,
V child,
int parentWidthMeasureSpec,
int widthUsed,
int parentHeightMeasureSpec,
int heightUsed)
/**
* 当coordinatorLayout 的子View试图开始嵌套滑动的时候被调用。当返回值为true的时候表明
* coordinatorLayout 充当nested scroll parent 处理这次滑动，需要注意的是只有当返回值为true
* 的时候，Behavior 才能收到后面的一些nested scroll 事件回调（如：onNestedPreScroll、onNestedScroll等）
* 这个方法有个重要的参数nestedScrollAxes，表明处理的滑动的方向。
*
* 注: 此方法的主要作用是判断是否处理某方向上的滑动操作。
*
* @param axes 嵌套滑动 应用的滑动方向： {@link ViewCompat#SCROLL_AXIS_HORIZONTAL}, {@link ViewCompat#SCROLL_AXIS_VERTICAL}
*/
public boolean onStartNestedScroll(CoordinatorLayout coordinatorLayout,
V child,
View directTargetChild,
View target,
int axes,
int type)
/**
* 嵌套滚动发生之前被调用，嵌套滚动每次被nested scroll child更新都会调用onNestedPreScroll。用于处理滑动效果。
* 注意有个重要的参数 consumed，可以修改这个数组表示coordinatorLayout在水平或竖直方向上消费了多少距离。
* 假设coordinatorLayout嵌套RecyclerView,用户滑动RecyclerView手指在屏幕上位移了100px,
* 这时把 consumed［1］的值改成90，这样coordinatorLayout就会消耗90px的滚动,而RecyclerView只会位移10px.
*
* @param dx 用户试图在水平方向的滚动距离
* @param dy 用户试图在竖直方向的滚动距离
* @param consumed consumed[0] coordinatorLayout将在水平方向上消耗的距离，consumed[1] coordinatorLayout将在竖直方向上消耗的距离
*/
public void onNestedPreScroll(CoordinatorLayout coordinatorLayout,
V child,
View target,
int dx,
int dy,
int[] consumed,
int type)
/**
* 嵌套滚动控件(target) 进行嵌套滚动时被调用
* @param dxConsumed target 已经消费的x方向的距离
* @param dyConsumed target 已经消费的y方向的距离
* @param dxUnconsumed x 方向剩下的滚动距离
* @param dyUnconsumed y 方向剩下的滚动距离
*/
public void onNestedScroll(CoordinatorLayout coordinatorLayout,
V child,
View target,
int dxConsumed,
int dyConsumed,
int dxUnconsumed,
int dyUnconsumed,
int type,
int[] consumed)
/**
* 嵌套滚动结束时被调用，这是一个清除滚动状态等的好时机。
*/
public void onStopNestedScroll(CoordinatorLayout coordinatorLayout,
V child,
View target,
int type)
/**
* onStartNestedScroll返回true才会触发这个方法，接受滚动处理后回调，可以在这个
* 方法里做一些准备工作，如一些状态的重置等。
* @param nestedScrollAxes 嵌套滑动 应用的滑动方向： {@link ViewCompat#SCROLL_AXIS_HORIZONTAL}, {@link ViewCompat#SCROLL_AXIS_VERTICAL}
*/
public void onNestedScrollAccepted(CoordinatorLayout coordinatorLayout,
V child,
View directTargetChild,
View target,
int axes,
int type)
/**
* 惯性运动
*
* @param velocityX x 方向的速度
* @param velocityY y 方向的速度
*/
public boolean onNestedFling (CoordinatorLayout coordinatorLayout,
V child,
View target,
float velocityX,
float velocityY,
boolean consumed)
/**
* 用户松开手指并且会发生惯性动作之前调用，参数提供了速度信息，可以根据这些速度信息
* 决定最终状态，比如滚动Header，是让Header处于展开状态还是折叠状态。返回true 表
* 示消费了fling.
*
* @param velocityX x 方向的速度
* @param velocityY y 方向的速度
*/
public boolean onNestedPreFling(CoordinatorLayout coordinatorLayout,
V child,
View target,
float velocityX,
float velocityY)
自定义 Behavior
通过自定义 Behavior 来学习下各个方法的使用。

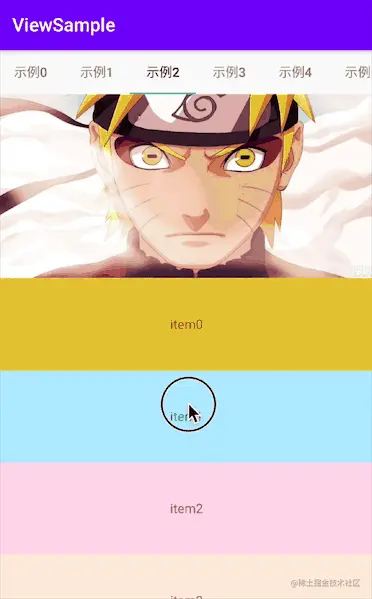

如果要实现如下效果要怎么做：
很简单：
<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
xmlns:app="http://schemas.android.com/apk/res-auto">
<com.google.android.material.appbar.AppBarLayout
android:id="@+id/app_bar"
android:layout_width="match_parent"
android:layout_height="wrap_content"
app:elevation="0dp">
<com.google.android.material.appbar.CollapsingToolbarLayout
android:id="@+id/toolbar_layout"
android:layout_width="match_parent"
android:layout_height="match_parent"
app:contentScrim="#00ffffff"
app:layout_scrollFlags="scroll|exitUntilCollapsed">
<ImageView
android:layout_width="match_parent"
android:layout_height="200dp"
android:background="@mipmap/appbar_naruto"
android:fitsSystemWindows="true"
android:scaleType="fitXY" />
</com.google.android.material.appbar.CollapsingToolbarLayout>
</com.google.android.material.appbar.AppBarLayout>
<androidx.recyclerview.widget.RecyclerView
android:id="@+id/myList"
android:layout_width="match_parent"
android:layout_height="wrap_content"
app:layout_behavior="@string/appbar_scrolling_view_behavior" />
</androidx.coordinatorlayout.widget.CoordinatorLayout>
CoordinatorLayout + ScrollView + scrolling_view_behavior 的基本操作，都不需要额外的代码。
那如果自己来通过自定义 behavior 来实现这种效果怎么要怎么做呢，先写布局看下：
<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent">
<ImageView
android:id="@+id/header"
android:layout_width="match_parent"
android:layout_height="200dp"
android:background="@mipmap/appbar_naruto"
android:scaleType="fitXY"
android:gravity="center"/>
<androidx.recyclerview.widget.RecyclerView
android:id="@+id/myList"
android:layout_width="match_parent"
android:layout_height="wrap_content"/>
</androidx.coordinatorlayout.widget.CoordinatorLayout>

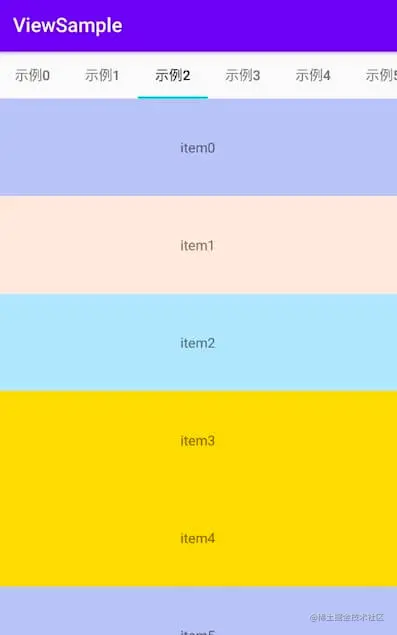

ImageView 不见了，其实是被 RecyclerView 遮盖住了而已。在上篇中介绍了 CoordinatorLayout 在没有特殊处理的情况下可以看做 FrameLayout ，那就了解了。
那首先处理一下布局的问题，我们要实现的效果是：RecyclerView 在 ImageView 之下，并且滑动时也要保持这种关系。
可以发现这两者之间是一种位置依赖的关系，RecyclerView 的位置依赖于 ImageView 的位置。那可以首先创建 RecyclerView 的 behavior 用 layoutDependsOn 和 onDependentViewChanged 方法来处理他们之间的位置关系：
class RecyclerViewBehavior : CoordinatorLayout.Behavior<RecyclerView> {
constructor() {}
constructor(context: Context?, attrs: AttributeSet?) : super(context, attrs) {}
override fun layoutDependsOn(parent: CoordinatorLayout, child: RecyclerView, dependency: View): Boolean {
return dependency is ImageView
}
override fun onDependentViewChanged(parent: CoordinatorLayout, child: RecyclerView, dependency: View): Boolean {
//计算列表y坐标，最小为0
var y = dependency.height + dependency.translationY
if (y < 0) {
y = 0f
}
child.y = y
return true
}
}
要使用自定义的 behavior 需在 value 文件中声明其路径：
<string name="behavior_sample_two_recyclerview">com.sample.view.appbarLayout.RecyclerViewBehavior</string>
然年就可以通过 layout_behavior 使用了：
app:layout_behavior="@string/behavior_sample_two_recyclerview"
看下效果：
有个样了，但是到这里触发滑动时顶部的 ImageView 并不会被顶上去。那现在就来处理下滑动，这里因为需要更新 ImageView 的位置，所以我们给它也加个 behavior 通过 onStartNestedScroll 和 onNestedPreScroll 方法处理滑动：
class SampleHeaderBehavior : CoordinatorLayout.Behavior<ImageView> {
constructor() {}
constructor(context: Context?, attrs: AttributeSet?) : super(context, attrs) {}
override fun onStartNestedScroll(coordinatorLayout: CoordinatorLayout, child: ImageView, directTargetChild: View, target: View, axes: Int, type: Int): Boolean {
return axes == ViewCompat.SCROLL_AXIS_VERTICAL
}
override fun onNestedPreScroll(coordinatorLayout: CoordinatorLayout, child: ImageView, target: View, dx: Int, dy: Int, consumed: IntArray, type: Int) {
super.onNestedPreScroll(coordinatorLayout, child, target, dx, dy, consumed, type)
if (target is RecyclerView) {
val layoutManager = target.layoutManager
if (layoutManager is LinearLayoutManager) {
val pos = layoutManager.findFirstCompletelyVisibleItemPosition()
if (pos == 0) {
var customY = 0f
var finalY = child.translationY - dy
if (finalY > -child.height && finalY < 0) {
customY = dy.toFloat()
} else if (finalY < -child.height) {
customY = finalY - (-child.height)
finalY = -child.height.toFloat()
} else if (finalY > 0) {
customY = finalY - 0
finalY = 0f
}
consumed[1] = customY.toInt()
child.translationY = finalY
}
}
}
}
}
如上代码所示在 onStartNestedScroll 方法中通过判断只处理竖直方向上的滑动事件，在 onNestedPreScroll 方法中处理滑动事件。可以看到代码中当 ImageView 未被推出布局时通过 consumed 参数让 CoordinatorLayout 来消耗滑动距离。效果如下：
这样看起来跟之前的就一模一样了！(实际这个和上面那个用的是一张动图，哈哈哈^_^)。
Behavior 子类
Google 也提供了一些特殊场景下的 behavior。
BottomSheetBehavior/BottomSheetDialog
通过BottomSheetBehavior/BottomSheetDialog实现底部弹窗，可下滑隐藏。

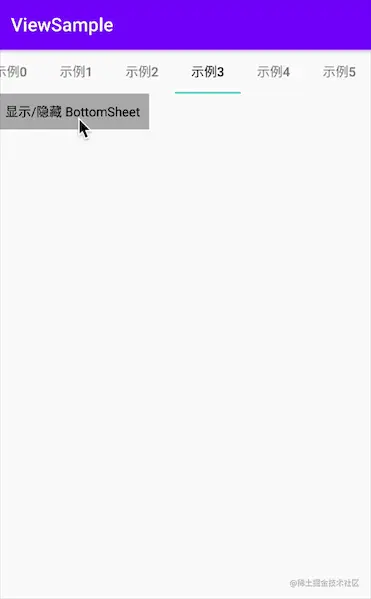

BottomSheetBehavior使用如下：
.xml
<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.CoordinatorLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
android:layout_width="match_parent"
android:layout_height="match_parent">
<TextView
android:id="@+id/btn_show_bottom_sheet"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="显示/隐藏 BottomSheet"
android:background="@android:color/darker_gray"
android:textColor="@color/black"
android:padding="10dp"
/>
<FrameLayout
android:id="@+id/share_view"
app:layout_behavior="@string/bottom_sheet_behavior"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:background="@android:color/white"
android:orientation="vertical"
app:behavior_peekHeight="0dp"
>
<include layout="@layout/bottom_sheet_share_dialog"/>
</FrameLayout>
</android.support.design.widget.CoordinatorLayout>
.java
//获取BottomSheetBehavior
val sheetBehavior = BottomSheetBehavior.from(shareView)
//设置折叠时的高度
//sheetBehavior.setPeekHeight(BottomSheetBehavior.PEEK_HEIGHT_AUTO);
//监听BottomSheetBehavior 状态的变化
sheetBehavior.addBottomSheetCallback(object : BottomSheetCallback() {
override fun onStateChanged(bottomSheet: View, newState: Int) {}
override fun onSlide(bottomSheet: View, slideOffset: Float) {}
})
//下滑的时候是否可以隐藏
sheetBehavior.isHideable = true
btn_show_bottom_sheet.setOnClickListener(View.OnClickListener {
if (sheetBehavior.state != BottomSheetBehavior.STATE_EXPANDED) {
sheetBehavior.setState(BottomSheetBehavior.STATE_EXPANDED)
} else {
sheetBehavior.setState(BottomSheetBehavior.STATE_HIDDEN)
}
})
BottomSheetBehavior属性：
- app:behavior_peekHeight：底部折叠时的高度。
- app:behavior_hideable：设置底部表是否可以下滑隐藏。
BottomSheetDialog使用如下：
bottom_sheet_share_dialog.xml
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="300dp">
<TextView
android:layout_width="match_parent"
android:layout_height="300dp"
android:layout_centerInParent="true"
android:text="bottomDialog"
android:textSize="32dp" />
</RelativeLayout>
.java
val dialog = BottomSheetDialog(context!!)
val view: View = LayoutInflater.from(context).inflate(R.layout.bottom_sheet_share_dialog, null)
dialog.setContentView(view)
dialog.setCancelable(true)
dialog.setCanceledOnTouchOutside(true)
val behavior = dialog.behavior
//下滑的时候是否可以隐藏
behavior.isHideable = true
btn_show_bottom_sheet.setOnClickListener(View.OnClickListener {
if (dialog.isShowing) {
dialog.hide()
} else {
dialog.show()
}
})

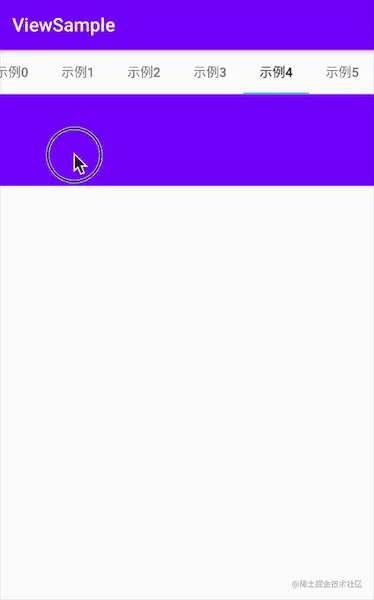

SwipeDissmissBehavior
通过SwipeDissmissBehavior实现滑动消除功能。
示例代码如下：
.xml
<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout
xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent">
<TextView
android:id="@+id/swipLayout"
android:layout_width="match_parent"
android:layout_height="100dp"
android:textColor="@android:color/black"
android:background="@color/colorPrimary"/>
</androidx.coordinatorlayout.widget.CoordinatorLayout>
.java
val swipe = SwipeDismissBehavior<TextView>()
/**
* 设置滑动的方向，有3个值
*
* 1，SWIPE_DIRECTION_ANY 表示向左像右滑动都可以，
* 2，SWIPE_DIRECTION_START_TO_END，只能从左向右滑
* 3，SWIPE_DIRECTION_END_TO_START，只能从右向左滑
*/
swipe.setSwipeDirection(SwipeDismissBehavior.SWIPE_DIRECTION_START_TO_END)
/**
* 设置修改滑动组件透明度前滑动的最小距离
*/
swipe.setStartAlphaSwipeDistance(0f)
/**
* 检测滑动开始的灵敏度
*/
swipe.setSensitivity(0.2f)
swipe.listener = object : SwipeDismissBehavior.OnDismissListener {
override fun onDismiss(view: View) {
}
override fun onDragStateChanged(state: Int) {
}
}
val layoutParams = swipLayout.layoutParams as CoordinatorLayout.LayoutParams
layoutParams.behavior = swipe
