istio从入门到放弃系列（一）——istio核心功能流量控制概述

Kssdxw
2,232 阅读4分钟

istio核心功能流量控制概述

作为一个Kubernetes的重度依赖患者，必不可免会遇到一些问题，例如：

  • 如何实现灰度发布、金丝雀部署
  • 如何在应用层实现Kubernetes的认证与安全
  • 部署在k8s上的微服务如何做到异常流量分布式追踪
  • …… 最初我使用了SDK和配置分发中心apollo来实现这一切，但在集群越来越大，应用越来越复杂的情况下，一个简单的需求就可能有很大的变动，不得不去寻找更好的方案——istio。

istio是什么？为什么他能解决这些问题？

官方定义：它是一个完全开源的服务网格，作为透明的一层接入到现有的分布式应用中。它也是一个平台，可以与任何日志、遥测和策略系统进行集成。Istio 多样化的特性让你能够成功且高效地运行微服务架构，并提供保护、连接和监控微服务的统一方法。
简单解释一下，作为号称第二代服务网格的istio，它能够轻松的构建起无代码侵入式的服务网格，并提供流量控制、可观察、安全、策略等高级功能，接下来我会详细的介绍具体功能的实现和场景。

流量控制

流量控制是服务网格的核心功能，对于istio也不例外，在这一功能上可以细分如下的主要功能

  • 路由、流量转移
  • 流量出入控制
  • 网络弹性能力
  • 镜像、测试相关 那么istio是如何实现这些主要功能的呢，这依赖于他的核心资源：
  • 虚拟服务（Virtual Service）
  • 目标规则（Destination Rule）
  • 网关（Gateway）
  • 服务入口（Service Entry）
  • 依赖于Envoy实现的Sidecar

虚拟服务（Virtual Service）

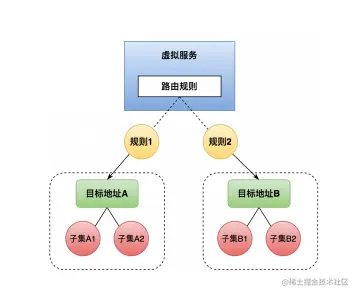

首先从虚拟服务和目标规则讲起，他们一般来说都是一起被使用的，虚拟服务来定义路由规则和描述满足条件的请求去哪里，而目标规则则是定义子集和策略，描述到达目标的请求该怎么处理，以图为例。

举个官方的例子：
Virtual Service

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
    - reviews
  http:
  - route:
    - destination:
        host: reviews
        subset: v3

目标规则（Destination Rule）

在虚拟服务中使用Hosts配置默认绑定的路由地址，用http.route字段，设置http进入的路由地址，可以看到，他导入到了目标规则为reviews的v3子集，我们来看一下对应的目标规则yaml
Destination Rule

apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: reviews
spec:
  host: reviews
  trafficPolicy:
    loadBalancer:
      simple: RANDOM
  subsets:
  - name: v1
    labels:
      version: v1
  - name: v2
    labels:
      version: v2
  - name: v3
    labels:
      version: v3

可以看到，这个目标规则中制定了loadbalancer规则为随机，绑定了路由到reviews，提供了v1-v3的三个子集版本。

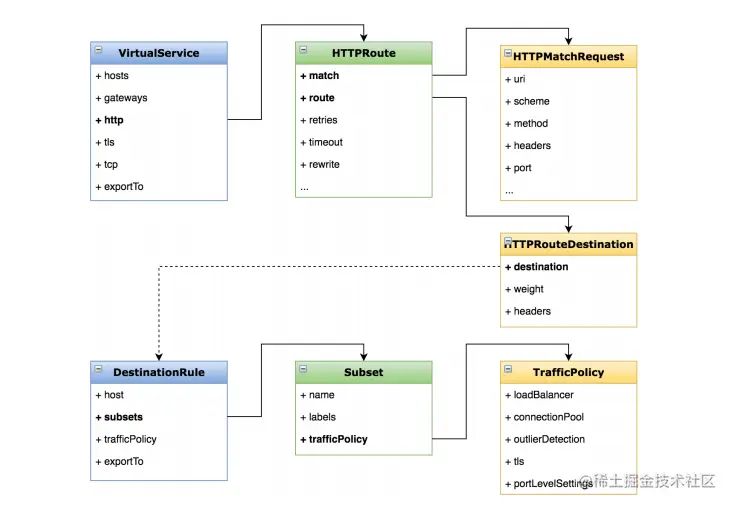

具体还有一些字段我没有配置，如图上所示，可以在官网查询到对应的作用。

网关（Gateway）

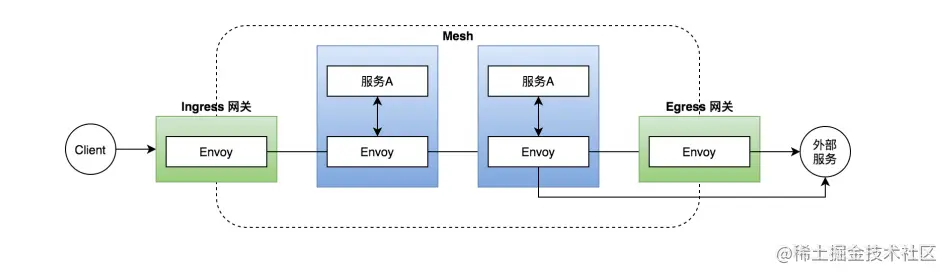

至于网关则是一个运行在网格边缘的负载均衡器，主要工作是接受外部请求，转发到内部的服务，还可以配置对外的端口、协议与内部服务的映射关系。

Gateway

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: my-gateway
spec:
  selector:
    app: my-gateway-controller
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "*"

在这个yaml里我们配置了一个监听80端口的入口网关，它会将80端口的http流量导入到集群内。 对应的Virtual Service

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
  - reviews
  gateway:
  - my-gateway
  http:
  - route:
    - destination:
        host: reviews
        subset: v3

通过修改之前的虚拟服务yaml，添加了gateway字段，使得这个虚拟服务会收到上一个gateway中所有80端口来的http流量。

服务入口（Service Entry）

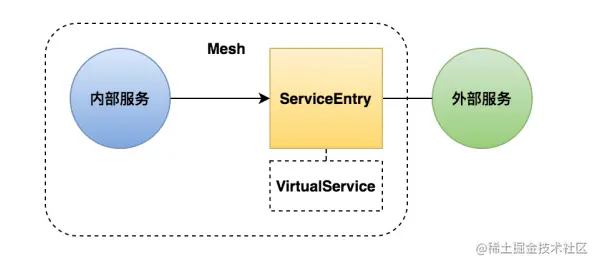

接下来我们说一说服务入口(Service Entry)，他是作用是添加外部服务到网格内，管理到外部服务的请求。

一般我们在生产环境中会控制内部服务对外界的访问，ServiceEntry就是用来做这个的，我们可以先把内部服务对外部的访问给干掉

$ kubectl get configmap istio -n istio-system -o yaml | sed 's/mode: ALLOW_ANY/mode: REGISTRY_ONLY/g' | kubectl replace -n istio-system -f -

再exec到pod中会发现无法curl www.baidu.com了。
现在配置一下对应的ServiceEntry

apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metabase:
	name: http-baidu
spec:
	hosts:
    - www.baidu.com
    ports:
    - number:80
      name: http
      protocol: HTTP
    resolution: DNS
    location: MESH_EXTERNAL

再去curl www.baidu.com会发现可以访问到，这是因为我们已经通过ServiceEntry来注册了 www.baidu.com 在我们的服务中了。

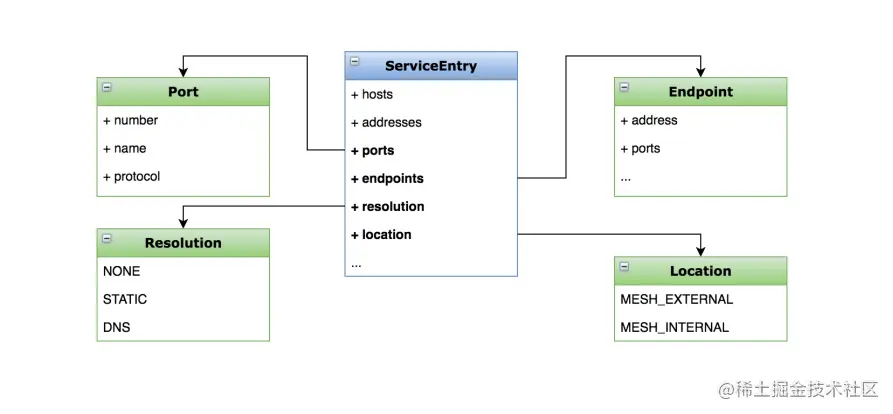

对应的配置项如图，需要解释以下的就是这个location，location中可以配置外部服务和内部服务，一般在网格内的服务我们都会配置成内部服务。
SIDECAR部分由于是istio数据平面最核心的部分，会单独开一期来讲，感谢老铁点赞。
