CoordinatorLayout + AppBarLayout + CollapsingToolbarLayout + Toolbar

在布局中经常会看到使用 CoordinatorLayout + AppBarLayout + CollapsingToolbarLayout + Toolbar 实现一些联动布局，那么这些都是什么要怎么用呢，一个一个来看。

导入

AppBarLayout 和 CollapsingToolbarLayout 都是由 Material Design 包提供，项目使用时要先导入包：

implementation 'com.android.support:design:x.x.x'

AndroidX方式：

implementation 'com.google.android.material:material:1.2.1'

CoordinatorLayout

根据官方文档的描述 CoordinatorLayout 可以看做 FrameLayout 来用。主要应用如下：

  • 作为顶层布局。
  • 作为一个或多个子View间特定交互的容器。

CoordinatorLayout 实现子 View 间的交互通过如下三种方式：

  • anchor
  • insetEdge
  • Behaviors
anchor

CoordinatorLayout 的子 View 可以设置 anchor (view id) 作为锚点，当 anchor 指定的 View 移动时，此 View 也会跟随移动。可作为锚点的必须是 CoordinatorLayout 的子孙 View。

示例如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <View
        android:id="@+id/move_view"
        android:layout_gravity="center"
        android:background="@color/blue"
        android:layout_width="100dp"
        android:layout_height="100dp"/>

    <View
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="@color/color_90b3b3b3"
        app:layout_anchor="@id/move_view"
        app:layout_anchorGravity="clip_vertical"/>

</androidx.coordinatorlayout.widget.CoordinatorLayout>

示例中还用到了 layout_anchorGravity 属性，用于设置相对于锚点的位置。

insetEdge

View A 通过 layout_insetEdge 来设置插入 CoordinatorLayout 的方向，View B 通过设置layout_dodgeInsetEdges 来躲避来自相同方向的 View A，这样就可以避免产生重叠。

示例如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <View
        android:id="@+id/move_view"
        android:layout_gravity="center"
        android:background="@color/blue"
        android:layout_width="100dp"
        android:layout_height="100dp"
        app:layout_insetEdge="right"/>

    <View
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:layout_gravity="center_vertical"
        android:background="@color/color_90b3b3b3"
        app:layout_dodgeInsetEdges="right"/>

</androidx.coordinatorlayout.widget.CoordinatorLayout>

FloatingActionButton 和 Snackbar 就和 insetEdge 有关。

Behaviors

通过为 CoordinatorLayout 的子 View 指定 Behaviors，可以指定子 View 的交互方式，也可以指定子 View 间彼此的交互方式。

详细 Behaviors 在下面👇介绍

AppBarLayout

AppBarLayout 的本质是一个实现了 CoordinatorLayout.AttachedBehavior 接口的 LinearLayout，可以设置实现一些奇妙的滑动效果。

应用如下：

  • Appbarlayout 一般作为 CoordinatorLayout 的直接子 View 使用，否则它与普通的 LinearLayout 无异。
  • 可以通过 layout_scrollFlags 设置 AppBarLayout 直接子 View 的滑动行为。Appbarlayout 会响应外部的嵌套滑动事件，然后根据特定的规则去伸缩和滑动内部的子 View。
  • AppbarLayout 的子 View 不仅仅是 Toolbar,它们可以是任何的 View。

layout_scrollFlags 属性可设置的值如下：

  • scroll
  • enterAlways
  • enterAlwaysCollapsed
  • exitUntilCollapsed
  • snap
  • snapMargins

注意：其他的属性都是建立在滑动的基础之上的，所以 scroll 值是必需的。 app:layout_scrollFlags="scroll|enterAlways"

基本使用如下：

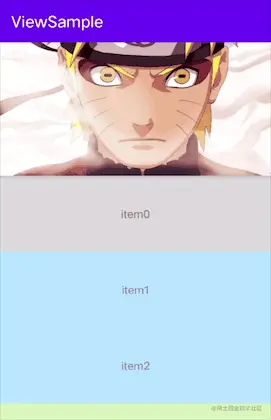

scroll 当前 View 将和滑动事件关联。layout_scrollFlags 属性必须设置 scroll 不然设置其他值也没用

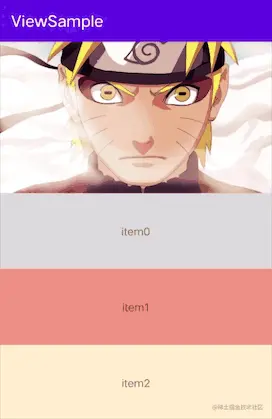

scroll|enterAlways 当滑动组件下滑该 View 也会下滑。

scroll|enterAlways|enterAlwaysCollapsed 需和 enterAlways 一起使用来增强 enterAlways 功能，当滑动组件下滑该 View 将先滑动显示 minHeight 高度，滑动组件继续滑动到最顶端时该 View 才会继续下滑。

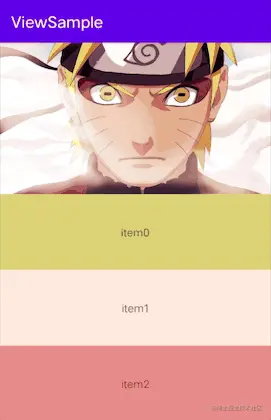

scroll|exitUntilCollapsed 当滑动组件上滑时该 View 也会上滑，直到其高度缩小到 minHeight 后不再响应上滑事件。

scroll|snap 滑动超过该 View 一半或者未超过一半时松手会自动滑动上滑和下滑。

scroll|snap|snapMargins 需和 snap 一起使用来增强 snap 功能，当设置 layout_marginBottom、layout_marginTop 时需设置 snapMargins。

滑动监听

AppBarLayout滑动监听器。

appBarLayout.addOnOffsetChangedListener((appBarLayout, verticalOffset) -> {
    //垂直方向偏移量
    int offset = Math.abs(verticalOffset);
    //最大偏移距离
    int scrollRange = appBarLayout.getTotalScrollRange();
});

CollapsingToolbarLayout

CollapsingToolbarLayout 是 Toolbar 的封装，实现了一个折叠的 app bar。CollapsingToolbarLayout 应作为 AppBarLayout 的子类使用，使用如下：

注意：CollapsingToolbarLayout 是为了增强 Toolbar ，所以 Toolbar 需添加到 CollapsingToolbarLayout 布局中以上属性才能生效。

自身可用属性：

  • app:title：设置的 title 会随着滑动其大小和位置会发生变化。
  • app:contentScrim：当 CollapsingToolbarLayout 折叠时会使用设置的颜色遮罩布局内的 View。
  • app:statusBarScrim：当 CollapsingToolbarLayout 折叠时会使用设置的颜色遮罩手机的状态栏。
  • app:collapsedTitleTextAppearance：折叠时title的样式里面可以定义字体大小颜色等。
  • app:expandedTitleTextAppearance：展开时title的样式里面可以定义字体大小颜色等。

注意：statusBarScrim 但是仅可在 Lollipop 版本使用，还需设置 android:fitSystemWindows="true"。

子View可用属性 app:layout_collapseMode：子 View 的折叠模式。

  • none：默认，无任何效果
  • Parallax：视差滚动
  • pin：固定 View 的位置，不随滑动事件变动位置。
  • app:layout_collapseParallaxMultiplier：速度因子。取值范围 0~1，值越小对滑动约敏感，默认0.5。

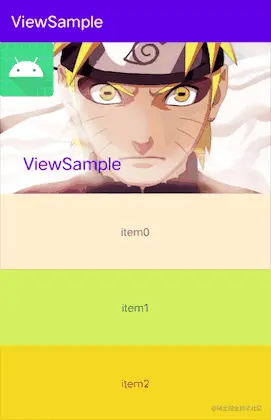

以上示例代码如下：

<androidx.coordinatorlayout.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <androidx.recyclerview.widget.RecyclerView
        android:id="@+id/myList"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        app:layout_behavior="com.google.android.material.appbar.AppBarLayout$ScrollingViewBehavior"/>

    <com.google.android.material.appbar.AppBarLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:fitsSystemWindows="true">

        <com.google.android.material.appbar.CollapsingToolbarLayout
            android:layout_width="match_parent"
            android:layout_height="200dp"
            android:minHeight="?attr/actionBarSize"
            app:title="@string/app_name"
            app:contentScrim="@color/black"
            app:expandedTitleTextAppearance="@style/expanded_title_text"
            app:collapsedTitleTextAppearance="@style/collapsed_title_text"
            app:layout_scrollFlags="scroll|snap|enterAlwaysCollapsed|exitUntilCollapsed">

            <ImageView
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:scaleType="centerCrop"
                android:src="@mipmap/appbar_naruto"/>

            <ImageView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:src="@mipmap/ic_launcher"
                app:layout_collapseMode="parallax" />

            <androidx.appcompat.widget.Toolbar
                android:layout_width="match_parent"
                android:layout_height="?attr/actionBarSize" />

        </com.google.android.material.appbar.CollapsingToolbarLayout>

        <com.google.android.material.tabs.TabLayout
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:visibility="gone"/>

    </com.google.android.material.appbar.AppBarLayout>

</androidx.coordinatorlayout.widget.CoordinatorLayout>
使用注意

  1. CoordinatorLayout 继承自 viewgroup,但是使用类似于 framLayout,有层次结构,后面的布局会覆盖在前面的布局之上,但跟 behavior 属性也有很大关系的，app:layout_behavior 属性只有CoordinatorLayout 的直接子布局才能响应,所以不要做徒劳无功的事。

  2. 如果 Toolbar 为 CollapsingToolbarLayout 子 View 那么 CollapsingToolbarLayout 折叠后高度就是 Toolbar 的高度，相当于 CollapsingToolbarLayout 设置了 minHeight 属性。

  3. 实现固定表头：将表头布局放在 CollapsingToolbarLayout 之后，AppBarLayout 之内即可。

注意

CoordinatorLayout + recyclerview显示不全

  1. 临时方案：删除Toolbar。
