栈指向堆

如果在栈帧中有一个变量，类型为引用类型，比如:

package com.tian.my_code.test;

public class JvmCodeDemo {
    public  Object testGC(){
        int op1 = 10;
        int op2 = 3;
        Object obj = new Object();
        Object result=obj;
        return result;
    }
}

这时候就是典型的栈中元素obj指向堆中的Object对象，result的指向和obj的指向为同一个对象。

使用命令

javac -g:vars JvmCodeDemo.java

进行编译，然后再使用

javap -v JvmCodeDemo.class >log.txt

然后打开log.txt文件

如果还有疑惑，可以再结合上面的字节码图和关系图来看，这样理解就更轻松些。

方法区指向堆

方法区中会存放静态变量，常量等数据。

如果是下面这种情况，就是典型的方法区中元素指向堆中的对象。

堆指向方法区

方法区中会包含类的信息，对象保存在堆中，创建一个对象的前提是有对应的类信息，这个类信息就在方法区中。

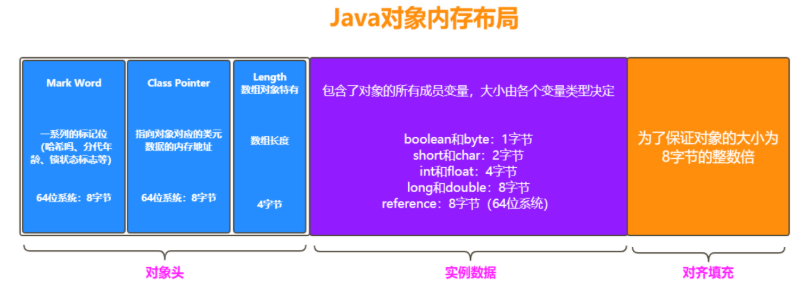

Java对象内存布局

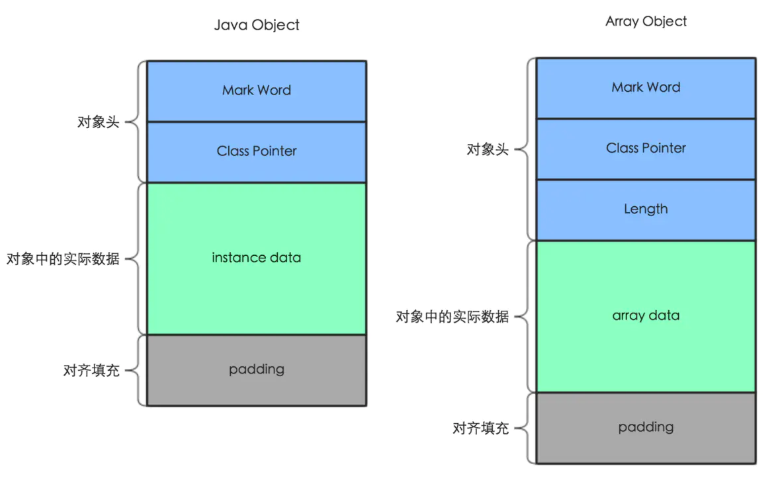

一个Java对象在内存中包括3个部分：对象头、实例数据和对齐填充
