【故障情况描述】
在这里分享一篇XFS文件系统恢复的案例，经客户描述，客户使用MD1200磁盘柜+RAID卡的方式，创建一组RAID5阵列，分配一个LUN共55T左右，在Linux系统层面对LUN进行分区，划分SDC1和SDC2两个分区，其中SDC1分区大小为2T，通过LVM扩容的方式，将SDC1分区加入到了root_lv中，剩余的SDC2分区格式化为XFS文件系统使用。 客户在对服务器进行重装系统操作后，发现SDC磁盘分区改变，原先的SDC2分区丢失，无法访问。
【数据恢复案例】

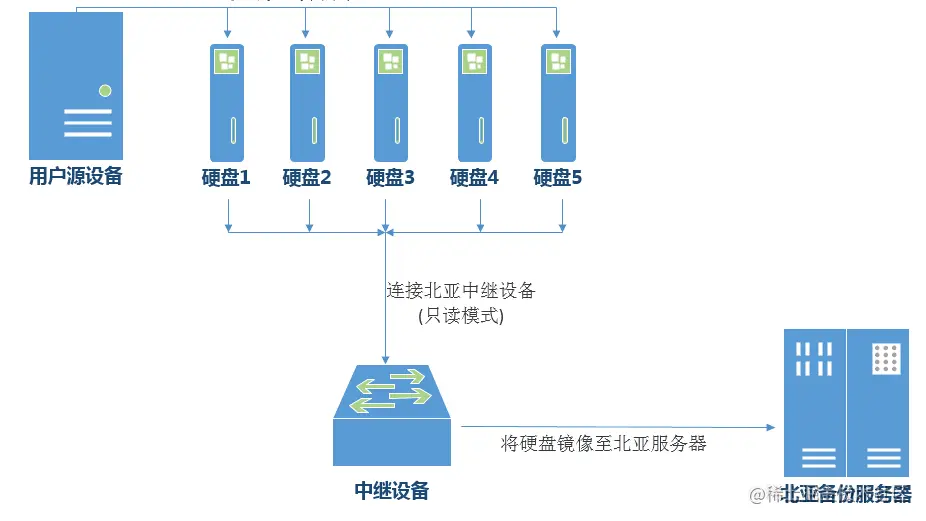

为防止数据恢复过程中由于误操作对原始磁盘造成二次破坏, 使用WINHEX软件为每块磁盘做镜像, 以后所有的数据恢复操作都在镜像盘上进行, 不会对原始磁盘造成影响。
图一：
1、使用镜像盘分析raid的盘序、条带大小等信息。
2、虚拟重组出raid结构。
3、定位到XFS文件系统的分区起始位置。
4、校验XFS文件系统的完整性及正确性。
5、修复XFS文件系统的超级块结构。

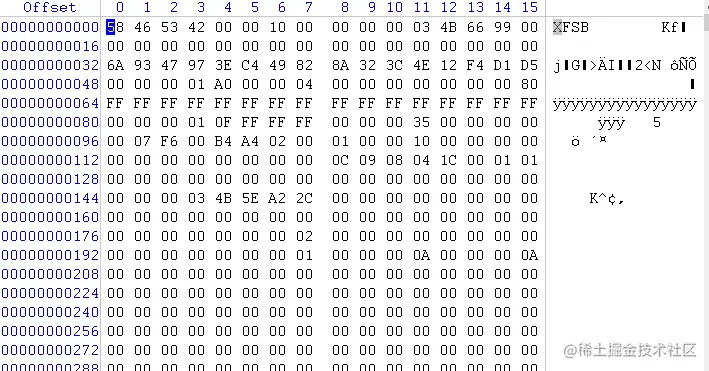

图二：修复完成的超级块
6、对XFS文件系统中丢失的节点及目录项进行修复。

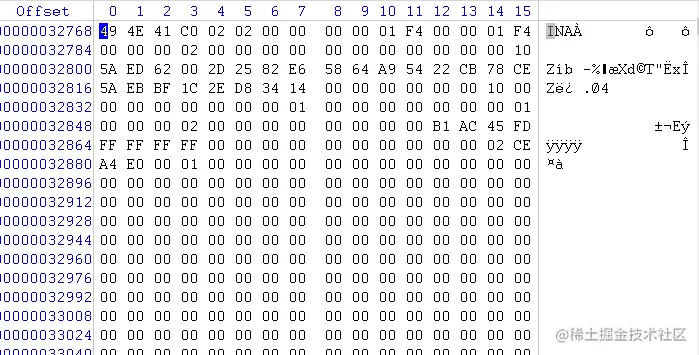

图三：修复完成的根节点

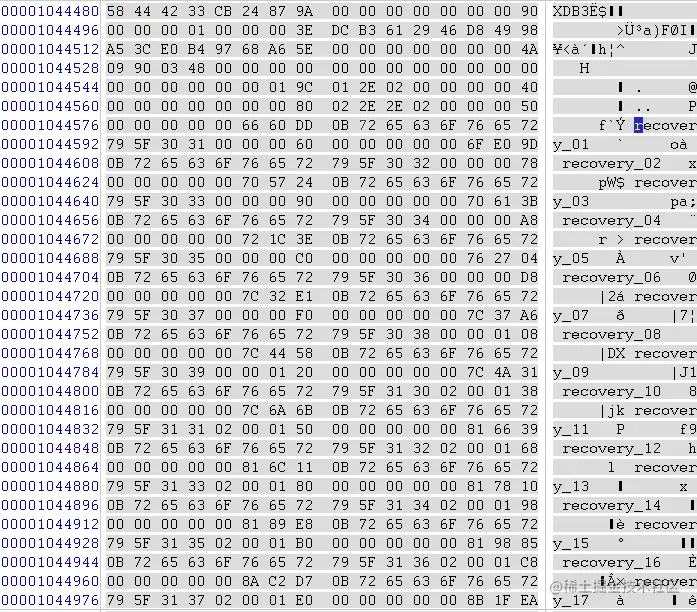

图四：重做的目录项
7、修复完成后编写程序解析XFS文件系统，提取其中的数据。
【数据恢复验证及结果】
对丢失的XFS文件系统的进行检测后发现，文件系统头部的超级块及部分节点、目录项丢失，根据超级块备份及文件系统中的目录树结构，对超级块进行修复还原，对丢失的节点、目录项进行修补、重构之后，文件系统中99%以上的数据可以完整恢复。

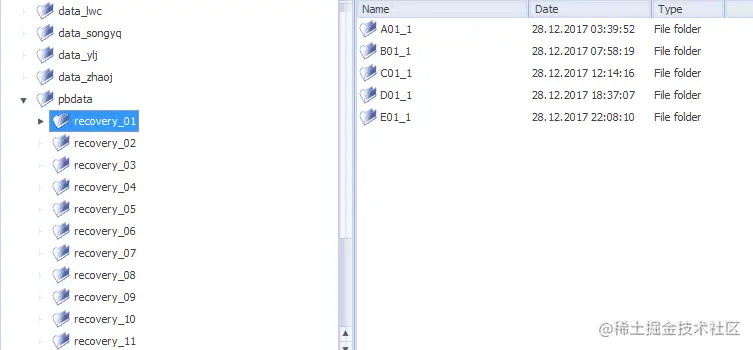

图五：修复完成的目录结构
由于数据丢失之后客户未对存储做任何写入的破坏性操作，所以数据及文件系统信息绝大部分保留完整，数据几乎100%恢复，本次数据恢复成功。
