前言

作为一个今年刚毕业的弟弟来说，刚接到这个需求真是又兴奋，又紧张。

兴奋的是可视化是我觉得非常炫酷的一个功能，做好的一定会很有成就感；

紧张的是组内只有我一个前端，而且还是一个刚毕业的弟中弟；

不管了，冲就完事了！萨斯给！

可视化技术栈：react，echarts，react-for-echarts，sass

布局（这里采用的是我在实际项目中的配置）

  1. 设置项目的最小宽度 min-width,确保项目不会过于小导致布局混乱
  2. 横向自适应宽度：采用ant-design的栅栏布局
  3. 纵向自适应高度，我一开始采用的是rem的适应方案，可是发现有如下问题

  • rem方案使用的是这篇文章的方案，大家可以看看工程运用那里，我关于rem的计算方案并不是采用的该文章的方法，如果你使用的是vscode，那有款cssrem的插件很适合你

  • 会修改根元素的font-size，容易导致项目的其他页面字体大小有问题（可通过修改document.body.fontSize来解决）

  • 如果放在大屏上，比如分辨率为1920*1080以上，屏幕下方会留白（对rem方案的不熟练）​

  • 于是，我采用的是vh的方案，查看caniuse，发现兼容性还不错

可视化组件的背景图片

svg作为背景图片带来的坑：

一开始ued给我的切的svg，也没做过可视化，不太懂，也是欣然接受并使用的svg作为背景图片，可是发现调整屏幕的分辨率，组件自适应了，但是背景图却有问题，高度和宽度一致是按照一定比例来缩放的。后来发现原来这是svg的特性，怪不得很适合用来做icon。

于是我使用了svg-to-png，采用png来设置背景图片，并通过调整css来实现背景图片覆盖整个组件。

@mixin background($urlImg) {
    background-image: url($urlImg);
    background-size: 100% 100%;
    background-repeat: no-repeat;
}

世界地图并实现地图下钻

  1. 首先得把世界地图和各个国家的地图找到，这是一个很庞大的工作。而且以前的地图和现在的地图并非一致，请合理使用（毕竟地球的板块是在不断的运动中的）。

  1. 找到了地图json，下钻实现

    // 获取地图json注册地图 // map为json所对应的名称（比如：世界地图为world,中国地图为China） registerMap = async map => { // 由于json是存在静态资源中的 const path_env = process.env.NODE_ENV === 'development' ? /public/json/${map}.json : /assets/public/json/${map}.json await axios(path_env) .then(res => { echarts.registerMap('world', res.data) }) .finally(() => { // 使用的是echarts-for-react，this.echartsReact获取到的是该图表实例 this.echartsReact.dispatchAction({ type: 'restore' }) }) }

词云

我采用的库是TagCloud,同事推荐的一个小巧，可定制的库，挺好用的。

自定义一个时钟

  1. 使用一个组件来显示时钟，保证时钟的渲染在该组件内进行，不影响其他组件
  2. 字体样式采用免费可商用的「优设标题黑」
import React, { PureComponent } from 'react'
import dayjs from 'dayjs'

export default class DataVisual extends PureComponent {
  state = {
    time: dayjs().format('YYYY.MM.DD HH:mm:ss')
  }

  timer = null

  componentDidMount() {
    this.timer = setInterval(() => {
      this.setState({
        time: dayjs().format('YYYY.MM.DD HH:mm:ss')
      })
    })
  }

  componentWillUnmount() {
    clearInterval(this.timer)
  }

  render() {
    return <div style={{ display: 'inline-block' }}>{this.state.time}</div>
  }
}

使用@font-face

MDN

@font-face {
    font-family: electronicNumber;
    src: url('./font/DS-DIGI-1.ttf'), url('./font//DS-DIGIB-2.ttf'), url('./font//DS-DIGII-3.ttf'), url('./font/DS-DIGIT-4.ttf');
}

.myFontFace {
      font-family: electronicNumber;
}

使用@media

MDN

@mixin screenMedia($fontSize) {
    // 如果小于1440px，则font-size生效
    // 同理min-width:1440px，如果大于1440px，则font-size生效
    @media screen and (max-width: 1440px) {
        font-size: $fontSize
    }
}

.mymMedia{
    @include screenMedia(20px);
}

文章针对前端可视化的大屏展示，根据需求来完善文章，欢迎各位大佬评论哦。

如果有需要修改文章的内容，我会改进。

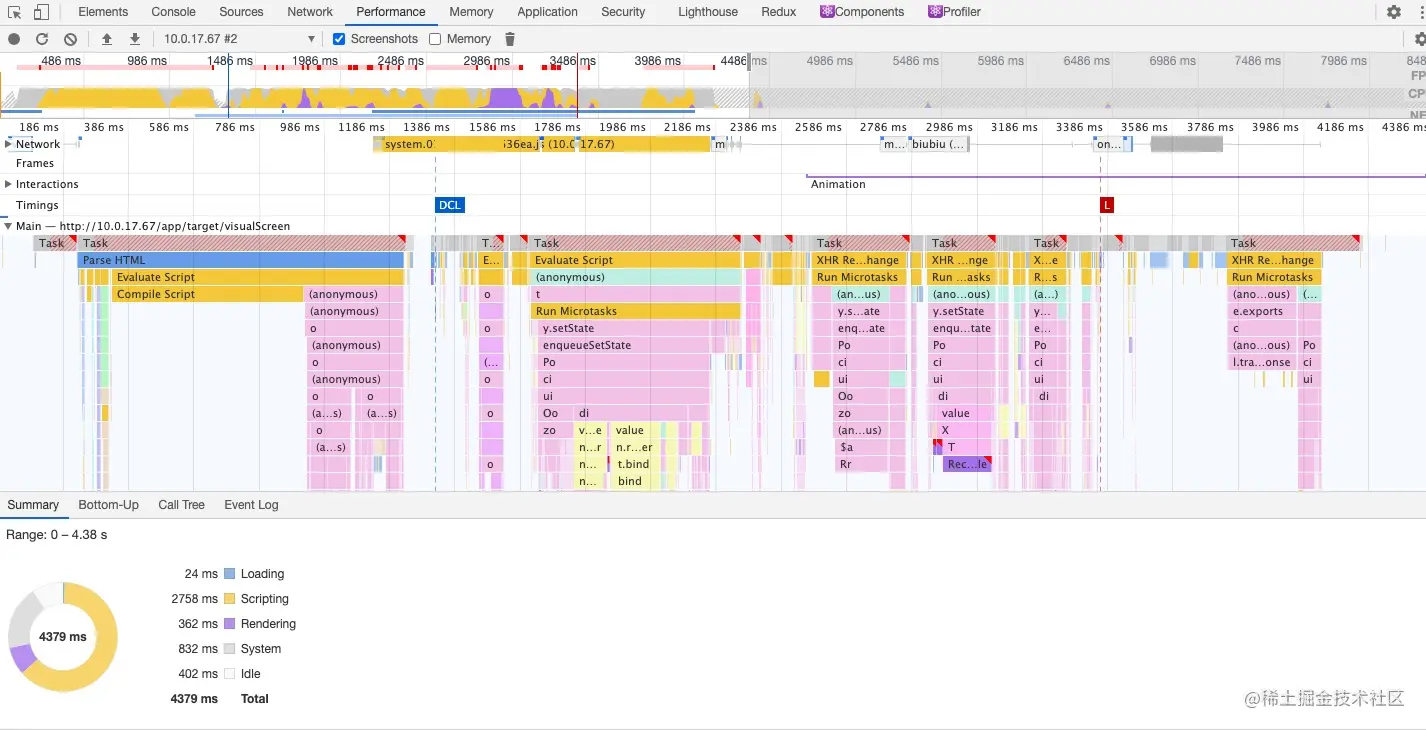

附上一张性能图片，小弟还没做过这方面的优化，性能还是有很多需要优化的地方。

使用chrome performance 查看页面性能

著名的RAIL model
