这一篇我们继续来学习 Clang，以及如何将它用在工作中。在此之前你可能需要了解一点 iOS 的编译知识，可以看这一篇。

一、 Clang、LibClang、LibTooling

我想你应该是听过 Clang 的，Clang 为分析代码语法、语义信息的工具提供了很好的基础设施。以此衍生出来了 3 个东西： LibClang、Clang Plugin 和 LibTooling。

LibClang

LibClang 提供了一个稳定的高级 C 接口，Xcode 使用的就是 LibClang。LibClang 可以访问 Clang 的上层高级抽象的能力，比如获取所有 Token、遍历语法树、代码补全等。由于 API 很稳定，Clang 版本更新对其影响不大。但是，LibClang 并不能完全访问到 Clang AST 信息。 使用 LibClang 可以直接使用它的 C API。官方也提供了 Python binding 脚本供你调用。还有开源的 node-js/ruby binding。你要是不熟悉其他语言，还有个第三方开源的 Objective-C 写的ClangKit 库可供使用。

Clang Plugins

Clang Plugins 可以让你在 AST 上做些操作，这些操作能够集成到编译中，成为编译的一部分。插件是在运行时由编译器加载的动态库，方便集成到构建系统中。 使用 Clang Plugins 一般都是希望能够完全控制 Clang AST，同时能够集成在编译流程中，可以影响编译的过程，进行中断或者提示。相关实操文章可看这篇：《Clang 代码规范检查插件》；

LibTooling

LibTooling 是一个 C++ 接口，通过 LibTooling 能够编写独立运行的语法检查和代码重构工具。LibTooling 的优势如下：

  • 所写的工具不依赖于构建系统，可以作为一个命令单独使用，比如 clang-check、clang-fixit、clang-format；
  • 可以完全控制 Clang AST；
  • 能够和 Clang Plugins 共用一份代码；

与 Clang Plugins 相比，LibTooling 无法影响编译过程；与 LibClang 相比，LibTooling 的接口没有那么稳定，也无法开箱即用，当 AST 的 API 升级后需要更新接口的调用。但是，LibTooling 基于能够完全控制 Clang AST 和可独立运行的特点，可以做的事情就非常多了。比如代码语言转换、坚持代码规范、分析甚至重构代码等。

在 LibTooling 的基础之上有个开发人员工具合集 Clang tools，Clang tools 作为 Clang 项目的一部分，已经提供了一些工具，主要包括：

  • 语法检查工具 clang-check；
  • 自动修复编译错误工具 clang-fixit；
  • 自动代码格式工具 clang-format；
  • 新语言和新功能的迁移工具；
  • 重构工具；

二、自动埋点

接下来我们使用 LibTooling 来做一个类似自动埋点功能，需求大概是这样的：在不影响原来代码的情况下，可以实现当调用某个方法的时候，会自动 NSLog，输出方法的名称。 自动埋点其实就是在不手动处理的情况下，在合适的地方加入一段代码。这次我们使用 LibTooling，利用编译阶段对代码的语义分析，在合适的地方加入埋点代码。 因为本身 LibTooling 可以完全控制 Clang AST，所以这个在理论上是没问题的。但是 LibTooling 本身无法跟 Xcode 的编译(LibClang)过程交互，所以目前我们的思路是这样：

  1. 利用 LibTooling 实现代码插入，同时保存一份原代码；
  2. 进行 Xcode 编译；
  3. Xcode 编译完成之后，将原代码替换回来；

LibTooling 开发

接下来我们要建一个 LibTooling 工程，第一步需要下载 LLVM 项目。

下载编译 LLVM

在本地新建一个文件夹 LLVM，打开命令行 cd 到该目录下，输入命令：

git clone https://github.com/llvm/llvm-project.git
cd llvm-project
mkdir build
cd build
cmake -G Xcode -DLLVM_ENABLE_PROJECTS=clang ../llvm

其中 cmake -G Xcode -DLLVM_ENABLE_PROJECTS=clang ../llvm 会生成 LLVM 的 Xcode 编译工程，此时可以看到本地目录如下：

目录中 clang 是类 C 语言编译器的代码目录；llvm 目录的代码包含两部分，一部分是对源码进行平台无关优化的优化器代码，另一部分是生成平台相关汇编代码的生成器代码；lldb 目录里是调试器的代码；lld 里是链接器代码。

编译工程

接下来编译 LLVM 工程，双击打开 LLVM.Xcodeproj ，选择 Autocreat Schemes，添加 schemes All_BUILD：

然后点击 Running，等待编译完成，预计要大半个小时：

新建 LibTooling 项目

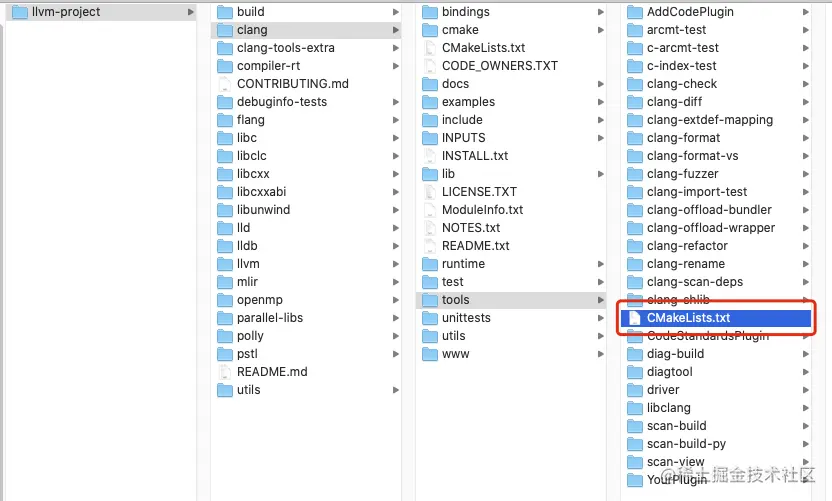

等 LLVM 编译完成之后，我们来新建一个 LibTooling 工程，名字就叫做 AddCodePlugin。 打开clang-tools-CMakeLists.txt文件，在末尾加入一句话 add_clang_subdirectory(AddCodePlugin)

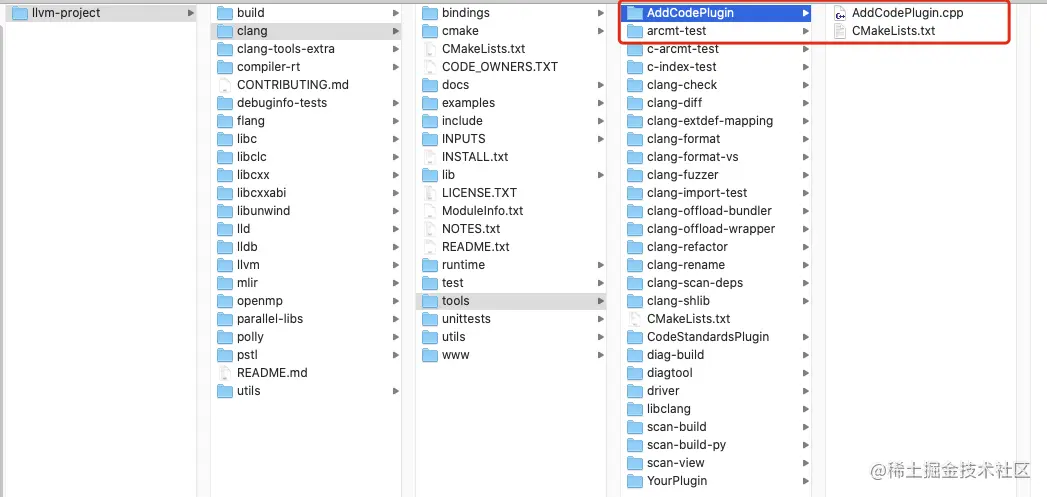

同时在这个目录下新建一个 AddCodePlugin 的文件夹，文件夹里面新建两个文件：AddCodePlugin.cpp和CMakeLists.txt。

在AddCodePlugin-CMakeLists.txt文件中写入：

set(LLVM_LINK_COMPONENTS support)

add_clang_executable(AddCodePlugin
  AddCodePlugin.cpp
)

target_link_libraries(AddCodePlugin
    PRIVATE
    clangAST
    clangBasic
    clangDriver
    clangFormat
    clangLex
    clangParse
    clangSema
    clangFrontend
    clangTooling
    clangToolingCore
    clangRewrite
    clangRewriteFrontend
)

AddCodePlugin.cpp 的具体代码可以看这里，我贴出它的核心代码： main 函数，是 LibTooling 的启动入口：

int main(int argc, const char **argv) {
    CommonOptionsParser op(argc, argv, AddOptionCategory);
    ClangTool Tool(op.getCompilations(), op.getSourcePathList());
    int result = Tool.run(newFrontendActionFactory<AddCodePlugin::ClangAutoStatsAction>().get());
    return result;
}

在 handleObjcMethDecl 中处理替换字符，找到方法的大括号后一位，在这里添加一段代码，这里我加入的是一段 NSLog 打印，可以将该方法名称打印出来。

bool handleObjcMethDecl(ObjCMethodDecl *MD) {
        if (!MD->hasBody()) return true;

        cout << "handleObjcMethDecl" << endl;
        //找到方法的括号后面 同时避免宏定义没展开
        CompoundStmt *CS = MD->getCompoundBody();
        SourceLocation loc = CS->getBeginLoc().getLocWithOffset(1);
        if (loc.isMacroID()) {
            loc = rewriter.getSourceMgr().getImmediateExpansionRange(loc).getBegin();
        }

        static std::string varName("%__FUNCNAME__%");
        std::string funcName = MD->getDeclName().getAsString();
        std::string codes(CodeSnippet);
        size_t pos = 0;
         //替换特殊字符%__FUNCNAME__%为方法名
        while ((pos = codes.find(varName, pos)) != std::string::npos) {
            codes.replace(pos, varName.length(), funcName);
            pos += funcName.length();
        }
        //写入
        rewriter.InsertTextBefore(loc, codes);

        return true;
    }

在文件处理结束的时候，将修改的内容写入到文件中，顺便打印出修改的内容：

void EndSourceFileAction() {
        cout << "EndSourceFileAction" << endl;

        SourceManager &SM = fileRewriter.getSourceMgr();
        std::string filename = SM.getFileEntryForID(SM.getMainFileID())->getName().str();
        std::error_code error_code;
        llvm::raw_fd_ostream outFile(filename, error_code, llvm::sys::fs::F_None);
        // 将Rewriter结果输出到文件中
        fileRewriter.getEditBuffer(SM.getMainFileID()).write(outFile);
        // 将Rewriter结果输出在控制台上
        fileRewriter.getEditBuffer(SM.getMainFileID()).write(llvm::outs());
    }

上面都做完之后，需要回到 build 文件夹，重新运行一下命令：

cd build
cmake -G Xcode -DLLVM_ENABLE_PROJECTS=clang ../llvm

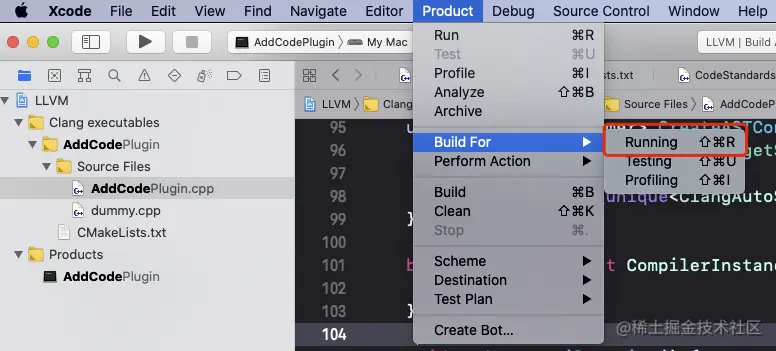

然后回到 LLVM 的工程，编译运行一下 scheme：

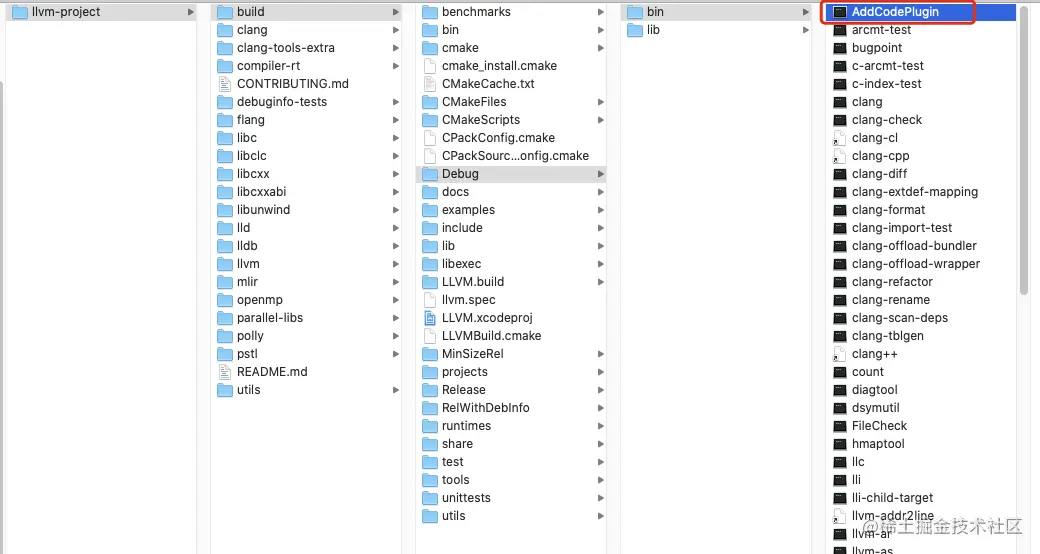

编译完成会得到一个 AddCodePlugin 可执行文件，找到这个文件的路径，记录下来

运行 LibTooling 工具

接下来我们来运行一下这个工具，先写一个测试文件 test.m：

#import <UIKit/UIKit.h>

@interface HelloViewController : UIViewController
- (void)sayHi;
@end

@implementation HelloViewController
- (void)sayHi {
  NSLog(@"Hello world!");
}

- (void)sayHi123 {
  NSLog(@"Hello world!");
}
@end

在命令行中，进入 test.m 所在文件夹执行命令：

/Users/wuyanji/Desktop/LLVM/llvm-project/build/Debug/bin/AddCodePlugin test.m -- -x objective-c -arch x86_64 -std=gnu99 -fobjc-arc -isysroot /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator.sdk -mios-simulator-version-min=8.0 -F/Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator.sdk/System/Library/Frameworks -I/Applications/Xcode.app/Contents/Developer/Toolchains/XcodeDefault.xctoolchain/usr/include/c++/v1 -I/Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator.sdk/usr/include

后面的一些参数是为了编译时防止找不到头文件等错误，也可以简单直接输入：

/Users/wuyanji/Desktop/LLVM/llvm-project/build/Debug/bin/AddCodePlugin test.m --

可以看到运行结果如下：

wuyanjideMac-mini-2:YourClang wuyanji$ /Users/wuyanji/Desktop/LLVM/llvm-project/build/Debug/bin/AddCodePlugin test.m -- -x objective-c -arch x86_64 -std=gnu99 -fobjc-arc -isysroot /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator.sdk -mios-simulator-version-min=8.0 -F/Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator.sdk/System/Library/Frameworks -I/Applications/Xcode.app/Contents/Developer/Toolchains/XcodeDefault.xctoolchain/usr/include/c++/v1 -I/Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator.sdk/usr/include
handleObjcMethDecl
handleObjcMethDecl
EndSourceFileAction
#import <UIKit/UIKit.h>

@interface HelloViewController : UIViewController
- (void)sayHi;
@end

@implementation HelloViewController
- (void)sayHi {NSLog(@"sayHi");
  NSLog(@"Hello world!");
}

- (void)sayHi123 {NSLog(@"sayHi123");
  NSLog(@"Hello world!");
}
@end

test.m 文件里面的方法已经加入我们需要的代码块了。现在我们的工具已经可以了，接下来就是如何跟 Xcode 编译一起运行了。

嵌入 Xcode 编译

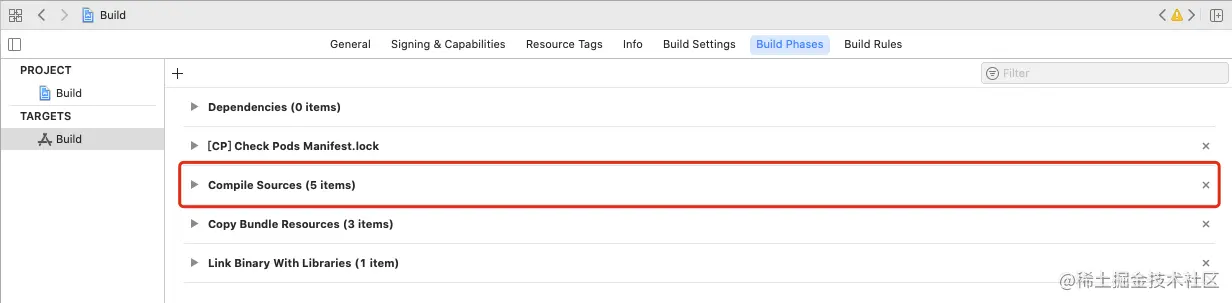

接下来我们把这个工具加入到 Xcode 的编译中，可以看一下 Targets-Build Phases，

这里就是 Xcode 编译执行的任务顺序，其中 Compile Sources 就是编译相关的文件。那其实我们可以这样，在编译文件之前先运行工具添加代码，在编译文件之后再吧文件改回来，这样就做到了既不修改文件，又能将我们相关的代码编译到 APP 中。修改后 Build Phases 如下：

上面的脚本会复制保存一份原代码，等编译完成之后下面的脚本会将原代码复制回原文件中。这次我们尝试对一个文件进行，试试看效果如何。这两个命令分别如下：

cp /Users/wuyanji/Documents/Build/Build/ViewController.m /Users/wuyanji/Documents/Build/Build/ViewController.m.temp
/Users/wuyanji/Desktop/LLVM/llvm-project/build/Debug/bin/AddCodePlugin /Users/wuyanji/Documents/Build/Build/ViewController.m -- -x objective-c -arch $ARCHS -std=gnu99 -fobjc-arc -isysroot /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator.sdk -mios-simulator-version-min=9.0 -F/Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator.sdk/System/Library/Frameworks -I/Applications/Xcode.app/Contents/Developer/Toolchains/XcodeDefault.xctoolchain/usr/include/c++/v1 -I/Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator.sdk/usr/include

mv /Users/wuyanji/Documents/Build/Build/ViewController.m.temp /Users/wuyanji/Documents/Build/Build/ViewController.m

最后看一下运行结果，果然如我们所愿，触发方法的时候会同时把方法名打印出来：

三、 总结

这次我们开发了一个基于 LibTooling 的自动添加打印方法名的功能，要做到自动埋点只需在此基础上继续开发即可。关键在于 LibTooling 可以完全的控制编译过程，这给我们留出了很多的操作空间，据此可以做的其他功能还有很多，有想法可以自己尝试。
