摘要：尝试用小熊派开发板（E53_SC1、NB35）真实设备代替模拟器完成构建智慧路灯应用实验体验。
智慧路灯是城市智能化道路上重要一环，智慧路灯的实施具有节约公共照明能耗、减少因照明引起的交通事故等多种社会意义。路灯也是大家在日常生活中可以强烈感知到的公共设施，更易理解其智能化的场景。
基于物理网解决方案，我们可以实现路灯的远程监控与控制，实现远程控制、按需照明等功能，降低路灯运行成本。
体验《沙箱实验：基于IoT平台构建智慧路灯应用》实验后，有些小伙伴总觉得模拟器体验没有真实设备好，故小主尝试用小熊派开发板（E53_SC1、NB35）真实设备代替模拟器完成实验体验。其中，大部分操作步骤相同，本文仅列出需要修改及注意的地方。
平台侧：
1、创建产品：
- 模拟器：协议类型为MQTT
- 真实设备：协议类型为LwM2M/CoAP，且需要开发部署编解码插件。
2、配置智慧路灯应用（注册设备）：
- 模拟器：设备标识可自定义，如123456789f。
- 真实设备：设备标识填写为NB35通信模组IMEI，可使用串口工具+AT指令（AT+CGSN=1）查询获取设备IMEI。
应用侧：
1、编译构建智慧路灯应用：
创建代码仓库后，需要修改部分代码适配真实设备。

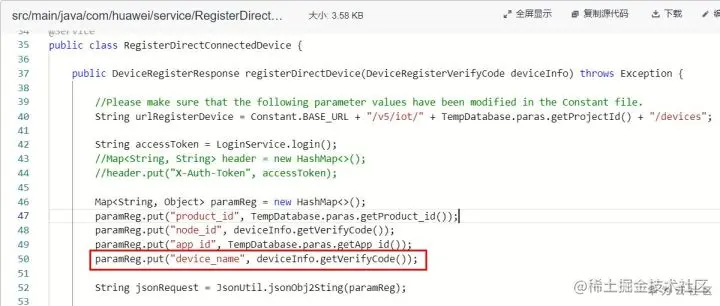

① 修改src/main/java/com/huawei/service/RegisterDirectConnectedDevice.java，添加如下代码。
paramReg.put("device_name", deviceInfo.getVerifyCode());
② 修改src/main/java/com/huawei/service/CreateDeviceCommand.java，变更及添加如下代码。
③ 修改src/main/java/com/huawei/controller/PushReceiver.java，变更及添加如下代码。
2、完成如上修改，重新编译构建出包；再基于新构建的包重新部署路灯应用到ECS服务器。
设备侧：
1、资源准备：
- 模拟器：HubSimulator.jar
- 真实设备：小熊派开发板（E53_SC1、NB35）
2、真实设备需要端侧开发，代码编译、烧录。推荐IDE：VS Code+IoT Link插件
3、基于示例工程创建：oc_streetlight_template
4、修改Demosoc_streetlight_templateoc_streetlight_template.c，填写对接的IoT平台的实际IP、端口。
#define cn_endpoint_id "BearPi_0001"
#define cn_app_server "119.3.250.80"
#define cn_app_port "5683"
5、完成如上修改，编译烧录即可。
结果验证：
1、请将开发板拨码开关拨到AT+MCU侧，并通过USB连接PC上电，进行数据上报。
2、等待1-2分钟查看应用界面，页面应该显示“环境亮度”为设备上报数值，“灯状态”为toggle状态。

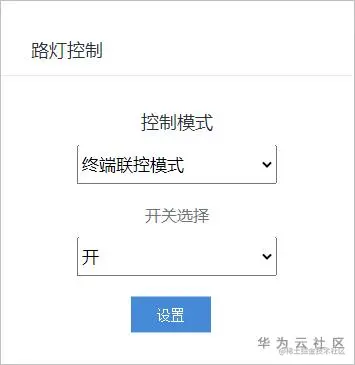

3、“路灯控制”选择“终端联控模式”，开关选择“开”，单击“设置”。
- 查看开发板路灯状态，灯应该点亮。
4、“路灯控制”选择“自动调光模式”，设置亮度阈值为100。
- 若此时设备上报的光感强度大于100，应用会自动下发关灯命令，指示路灯关闭。
- 用手遮住路灯扩展板上的光强传感器，使光强小于100，若路灯是关闭状态，则应用会下发开灯命令，指示路灯开启。
5、“路灯控制”选择“分段定时模式”，设置关灯时间段为06:00-18:30。
- 如果系统当前时间位于关灯时间段内，且路灯状态为开，应用会自动下发关灯命令，指示路灯关闭。
- 如果系统当前时间位于关灯时间段外，且路灯状态为关，应用会自动下发开灯命令，指示路灯开启。
综上，通过路灯开发板作为真实设备的接入体验即完成。
