Mach-O

Mach-O 文件网上介绍的比较多，但是大多数都只是介绍了文件内的结构，并没有说明为什么会以这样的结构排布。通过阅读《程序员的自我修养》一书，结合 MachOView 工具，重新梳理一下 Mach-O 文件。

除了 iOS 系统的 Mach-O，与之对应的还有 Windows 下的 PE 和 Linux 下的 ELF。它们都是基于一种叫做 COFF 文件的变种，它的主要贡献是引入了“段”的机制，我们编写的应用程序正是被以这种段的形式存储在 Mach-O 中。Mach-O 中除了包含机器代码指令和数据，还包括符号表、调试信息、字符串表等等，它们都被以段的形式存储。苹果官方描述 Mach-O 的结构如下：

下面会通过这个图逐步展开分析 Mach-O 的内部细节，Mach-O 整体分为三部分：

  • Header：最前面的部分是 Mach-O 文件头，用来描述文件版本、目标机器型号、程序入口等信息。
  • Load commands： 多个 Segment 组成，每个 Segment 又包含了多个相同类型的 Section。为何叫加载命令，因为它是用来被系统加载使用的。
  • Data： 被 Load commands 描述的各个 Section，包括编写的指令代码，定义的常量变量等，还包括符号表，字符串表等等其他我们比较熟悉的段，也就是说我们所写的应用程序会被拆分成一个个的 Section 存储在 Mach-O 文件中。

那么 Mach-O 为什么要以这种“段”的形式存储呢？其实这种分段的好处有很多：

  1. 每个段可以根据它们的读写权限被映射到不同的内存区域，例如程序的指令是可读的，所以会被映射到可读区域，这样可以防止程序的指令被有意或无意的改写。
  2. 对于现代的 cpu 来说，它们有着强大的缓存体系，按段的形式存放对缓存命中提高有好处。
  3. 当系统中运行着多个该程序的副本时，它们的指令都是一样的，所以内存中的只读数据只保存一份，可以节省大量的内存。

Header

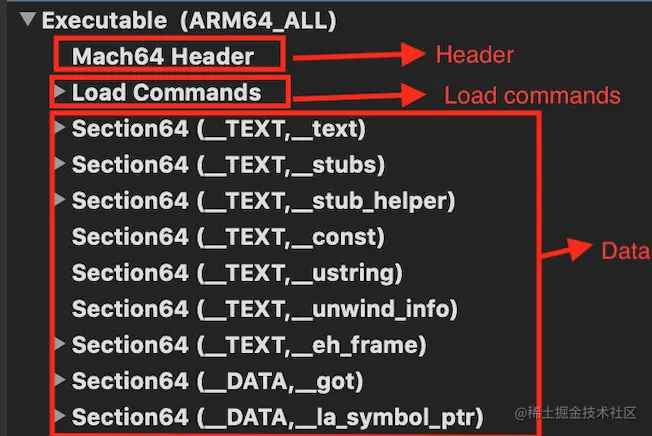

下面以蚂蚁财富的可执行文件为例，通过 MachOView 来看下内部具体细节：

由于 Data 中段比较多这里只截取了部分。

Mach-O 文件头结构及相关常数被定义在 “/usr/include/mach-o/loader.h” 文件中，因为 5s 之后的版本 cpu 架构都是 64 位，这里以 64 位版本为例来看一下它的结构体定义：

struct mach_header_64 {
	uint32_t	magic;		/* mach magic number identifier */
	cpu_type_t	cputype;	/* cpu specifier */
	cpu_subtype_t	cpusubtype;	/* machine specifier */
	uint32_t	filetype;	/* type of file */
	uint32_t	ncmds;		/* number of load commands */
	uint32_t	sizeofcmds;	/* the size of all the load commands */
	uint32_t	flags;		/* flags */
	uint32_t	reserved;	/* reserved */
};
  • magic：一个叫做 “魔数” 的字段，标识了 Mach-O 文件的格式。
  • cputype：cpu 类型。
  • cpusubtype：机器标识符。
  • filetype：文件类型。
  • ncmds：Load Commands 的数量。
  • sizeofcmds：Load Commands 大小。
  • flags：动态链接器标识。
  • reserved：保留字段。

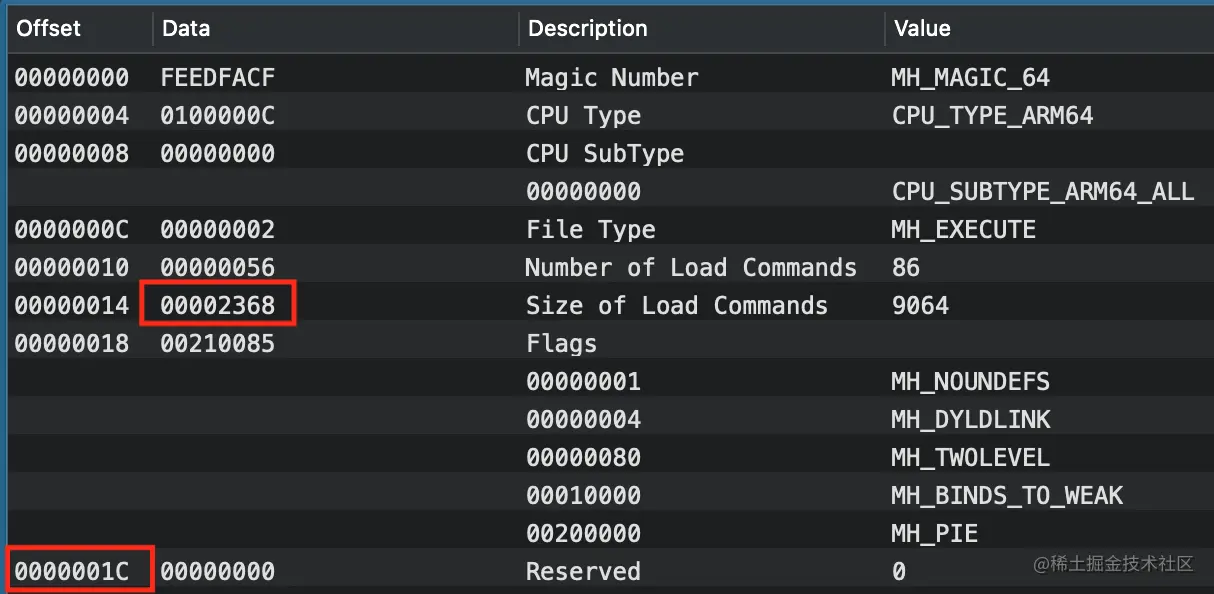

单纯的看这个结构体不太好理解，下面再通过 MachOView 看一下蚂蚁财富 App 的 Header 构成：

Header 部分主要是对 Mach-O 文件的描述，从上图中可以看出，Header 的最后一个字段相对于文件开始的偏移量为 0x1c，reserved 字段虽然没有值，但它仍然占用了 4 个字节，这样整个 Header 一共占用了 32 个字节。Mach-O 文件被系统装载的时候，会先读出 Header 部分，通过 Header 就可以找到 Load Commands 加载指令部分，读取到加载指令就可以加载到我们编写的代码了。在 Header 中有个重要的字段 sizeofcmds 用来表示 Load Commands 的大小，通过它就可以找到 Load Commands 的位置。

Load Command

Load Command 是 Mach-O 文件中除了文件头以外最重要的结构，它描述了 Data 中的各个段信息，比如每个段的段名、段的长度、在文件中的偏移、读写权限以及段的其他属性，它的位置要由 Header 的大小决定，下面是 Load Command 的起始位置和结束位置：

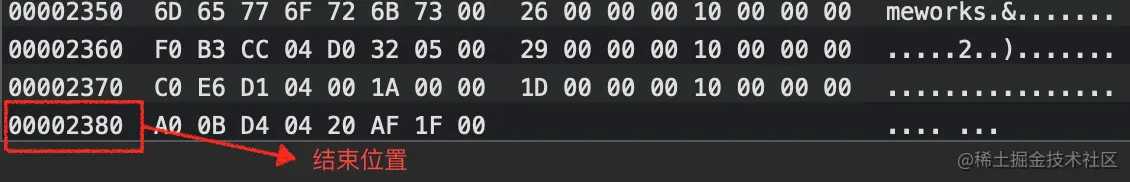

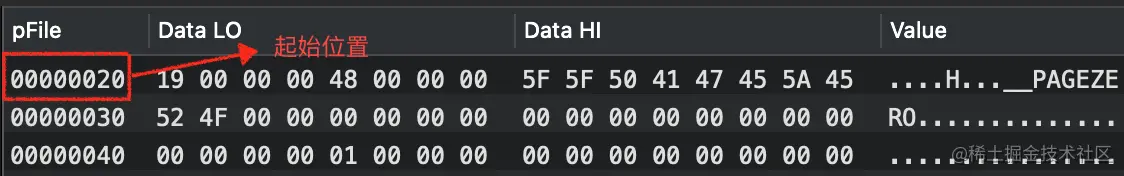

Load Command 的起始偏移和结束偏移分别为 0x20 和 0x2380。0x20 换算成 10 进制是 32，正好是 Header 的大小，0x2380 和 0x20 差值正好是 Header 中 Size of Load Commands 的值 0x2368，由此也验证了 Load Command 的位置是紧随 Header 后面的。

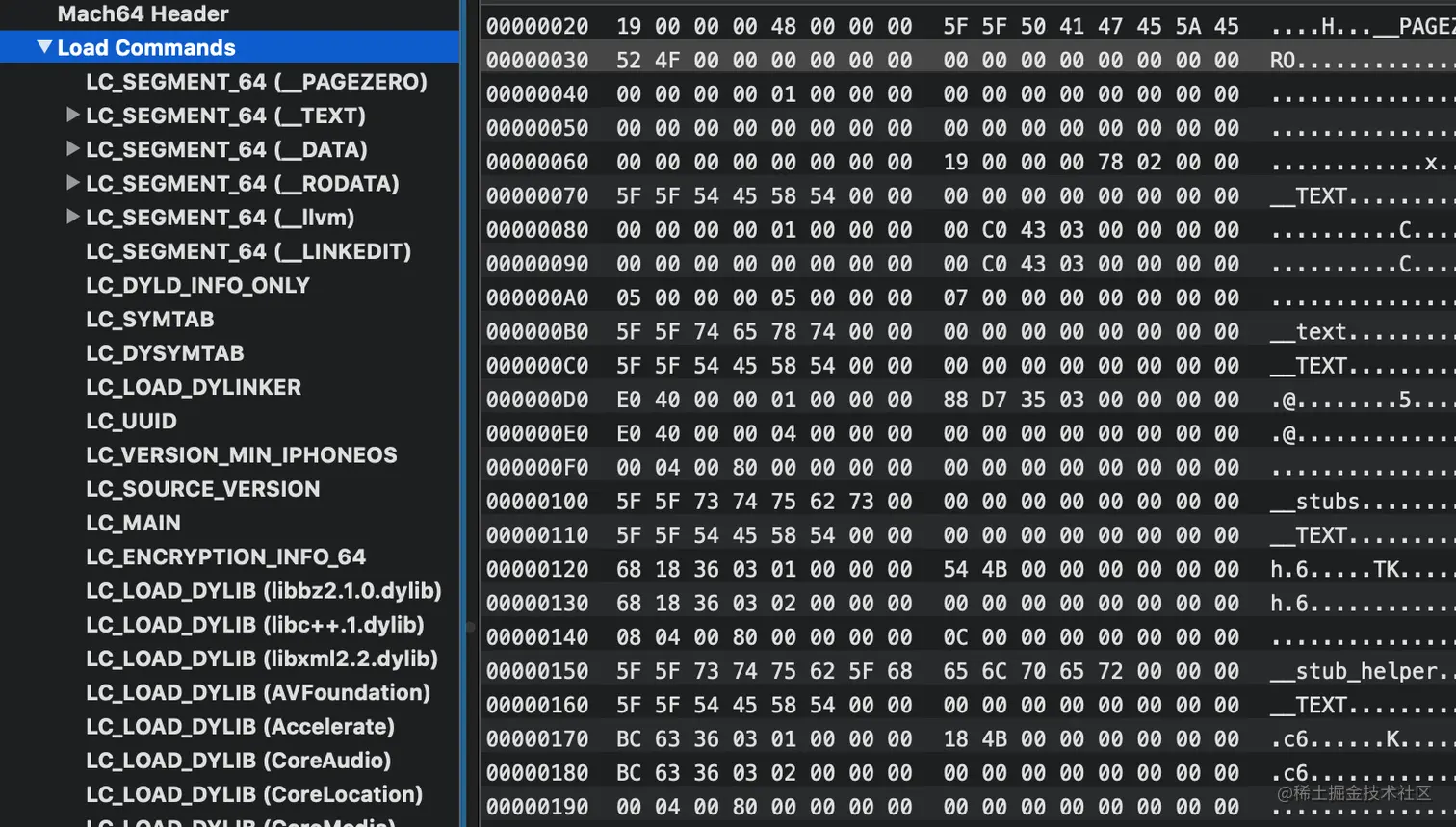

在 MachOView 中 Load Command 的主要结构如下：

Load Command 由多个 Segment 构成，一个 Segment 包含一个或多个属性类似的 Section。关于 Segment 结构的定义也可以在 “/usr/include/mach-o/loader.h” 中找到：

struct segment_command_64 { /* for 64-bit architectures */
	uint32_t	cmd;		/* LC_SEGMENT_64 */
	uint32_t	cmdsize;	/* includes sizeof section_64 structs */
	char		segname[16];	/* segment name */
	uint64_t	vmaddr;		/* memory address of this segment */
	uint64_t	vmsize;		/* memory size of this segment */
	uint64_t	fileoff;	/* file offset of this segment */
	uint64_t	filesize;	/* amount to map from the file */
	vm_prot_t	maxprot;	/* maximum VM protection */
	vm_prot_t	initprot;	/* initial VM protection */
	uint32_t	nsects;		/* number of sections in segment */
	uint32_t	flags;		/* flags */
};
  • cmd：Segment 的类型，和下面的 flags 标记位决定着这个段如何被装载。
  • segname：段名。
  • vmaddr：当前段在虚拟内存起始地址。
  • vmsize：当前段在虚拟内存地址占用的长度。
  • fileoff：在文件中的偏移。
  • filesize：在文件中的长度。
  • nsects：包含section 的个数。
  • flags：标记位，表示在进程虚拟地址空间中的属性，比如是否可写、是否可执行等。

vmaddr 和 vmsize 是在应用程序被加载进虚拟内存用到的，在将 Mach-O 加载到虚拟内存的时候，会在虚拟内存上的 vmaddr 位置开始，取出 vmsize 大小的空间来存放这个段。然而在 Section 内就不存在这两个字段，因为这两个字段是给装载用的，这也是 Segment 和 Section 最主要的区别。

Data

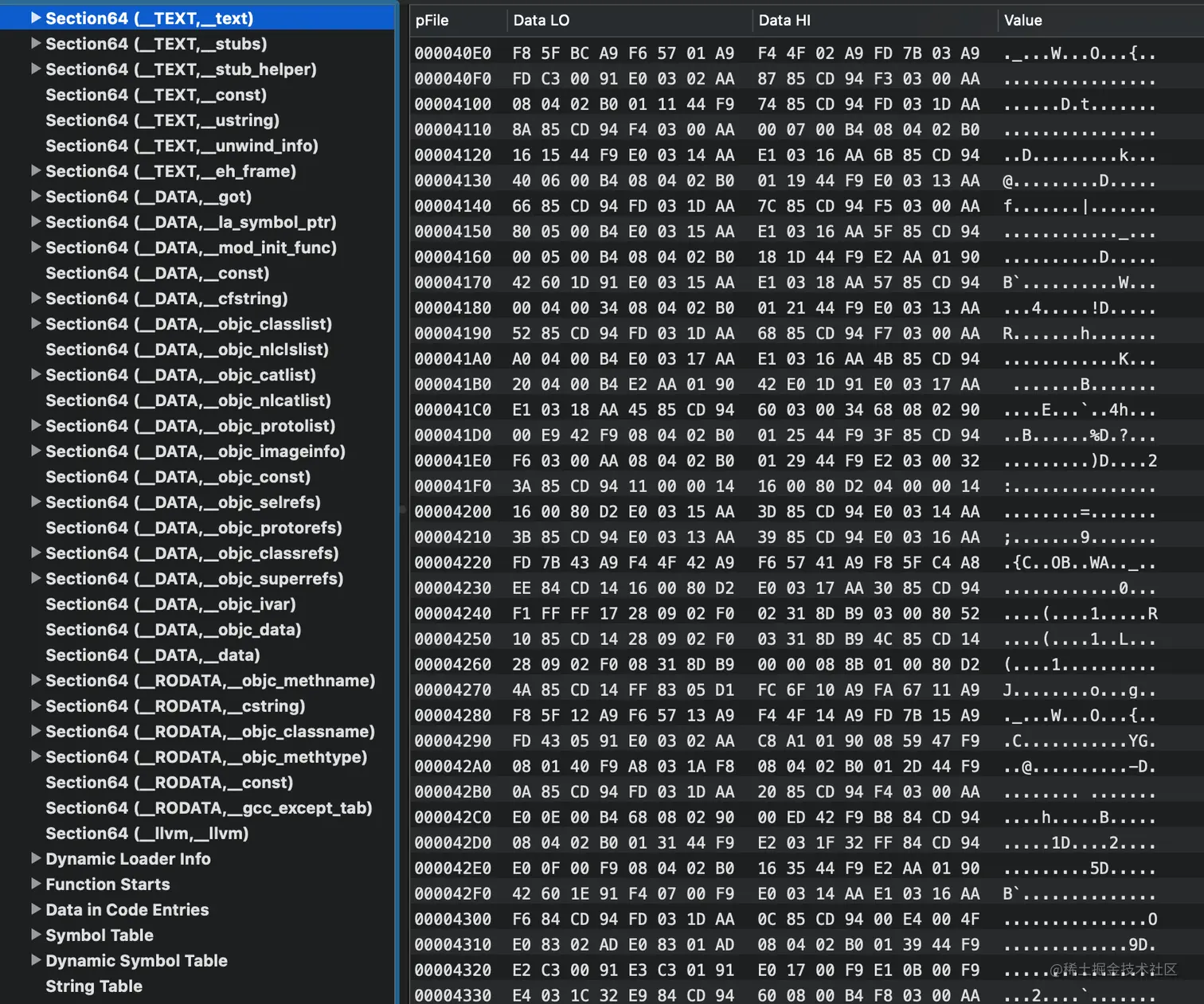

Data 中存放的所有的 Section，例如机器指令，全局变量和局部静态变量，符号表，调试信息等都会被存储到对应的 Section 中：

Mach-O 被装载的时候会通过 Segment 寻找对应的 Section，在 Load Commands 中 通过 Segment 可以直接找到每个 Section 的位置和大小，例如上图 _text 段在文件中的偏移为 0x40E0，这与它在 Segment 中的 offset 是一致的，如下图红框内所示：

在 loader.h 中也能找到 Section 的结构体的定义：

struct section_64 { /* for 64-bit architectures */
	char		sectname[16];	/* name of this section */
	char		segname[16];	/* segment this section goes in */
	uint64_t	addr;		/* memory address of this section */
	uint64_t	size;		/* size in bytes of this section */
	uint32_t	offset;		/* file offset of this section */
	uint32_t	align;		/* section alignment (power of 2) */
	uint32_t	reloff;		/* file offset of relocation entries */
	uint32_t	nreloc;		/* number of relocation entries */
	uint32_t	flags;		/* flags (section type and attributes)*/
	uint32_t	reserved1;	/* reserved (for offset or index) */
	uint32_t	reserved2;	/* reserved (for count or sizeof) */
	uint32_t	reserved3;	/* reserved */
};

关于 sectname 特别说明一下，它表示了这个 Section 存放了哪些信息，下面列举一些：

  • __text：可执行的机器码。
  • __cstring：一些C字符串。
  • __const：常量。
  • __data：存储初始化的可变数据。
  • __bss：存储未初始化的全局变量和局部静态变量。
  • __objc_clasname：存储 OC 类名。
  • __objc_classlist：方法列表。
  • __objc_protocollist：协议列表。

Section 和 Segument

上面关于 Section 和 Segment 的主要区别没有细说，既然有了 Section，为什么还要有 Segment ？

这块涉及到内存分页加载的概念，之前很火的抖音的二进制重排也是利用这种分页加载的机制，Mach-O 被虚拟内存加载的时候是以页为单位，在 iOS 上，一页的大小被划定为 16kb，每个 Section 在映射时都是系统页长度的整数倍，不足一个页的部分也会占用一个页，这样在 Section 增多后会带来大量内存碎片。Segment 是在装载的角度重新划分了 Mach-O 的各个段，对于相同权限的 Section，把它们合并到一起作为一个 Segment 进行映射。从目标文件链接的角度看，Mach-O 文件是按照 Section 存储的，但从装载的角度看，它是按照 Segment 划分的，到这里就应该很容易的理解上面苹果官方给出的 Mach-O 结构图了。
