即一系列协议所组成的一个网络分层模型
网络分层
为什么要分层？
因为网络的不稳定
- 应用层：主要有负责web浏览器的HTTP协议， 文件传输的FTP协议，负责电子邮件的SMTP协议，负责域名系统的DNS等。
- Http协议
- 传输层：主要负责传输应用层的数据包。
- 可靠传输的TCP协议，数据分块组装（较大的数据）
- 特别高效的UDP协议，直播游戏等不需要重传数据，
- 网络层：主要是IP协议，主要负责寻址（找到目标设备的位置）
- IP协议 以最小单位发送和接收分块的网络数据
- 数据链路层：主要是负责转换数字信号和物理二进制信号。
- 以太网，wifi等

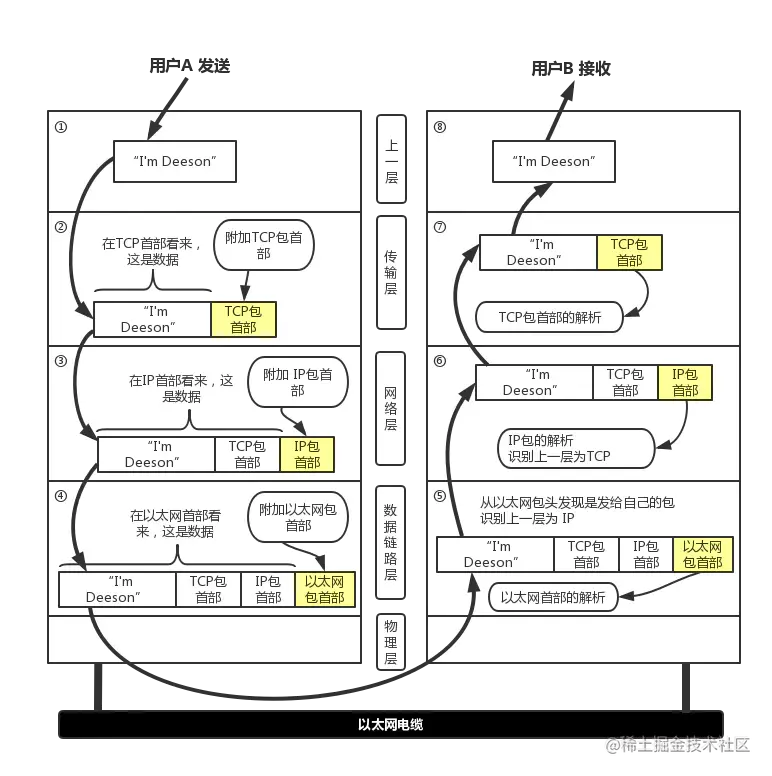

数据传输过程
数据链路层>网络层>传输层>应用层，一层层的解码，最后就可以在浏览器中得到目标设备传送过来的index.html
四层网络协议的作用
TCP/IP是指为互联网而开发制定的协议族，并非仅单指TCP协议和IP协议。
- 发送端是由上至下，把上层来的数据在头部加上各层协议的数据（部首）再下发给下层。
- 接受端则由下而上，把从下层接受到的数据进行解密和去掉头部的部首后再发送给上层。
- 层层加密和解密后，应用层最终拿到了需要的数据。

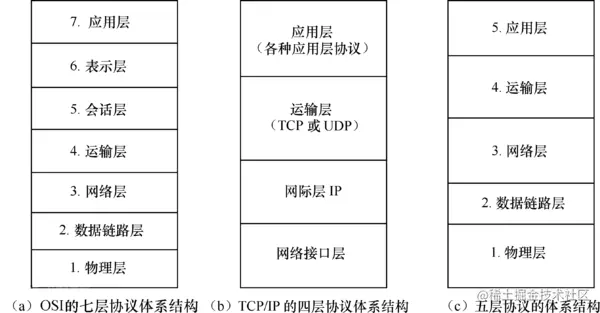

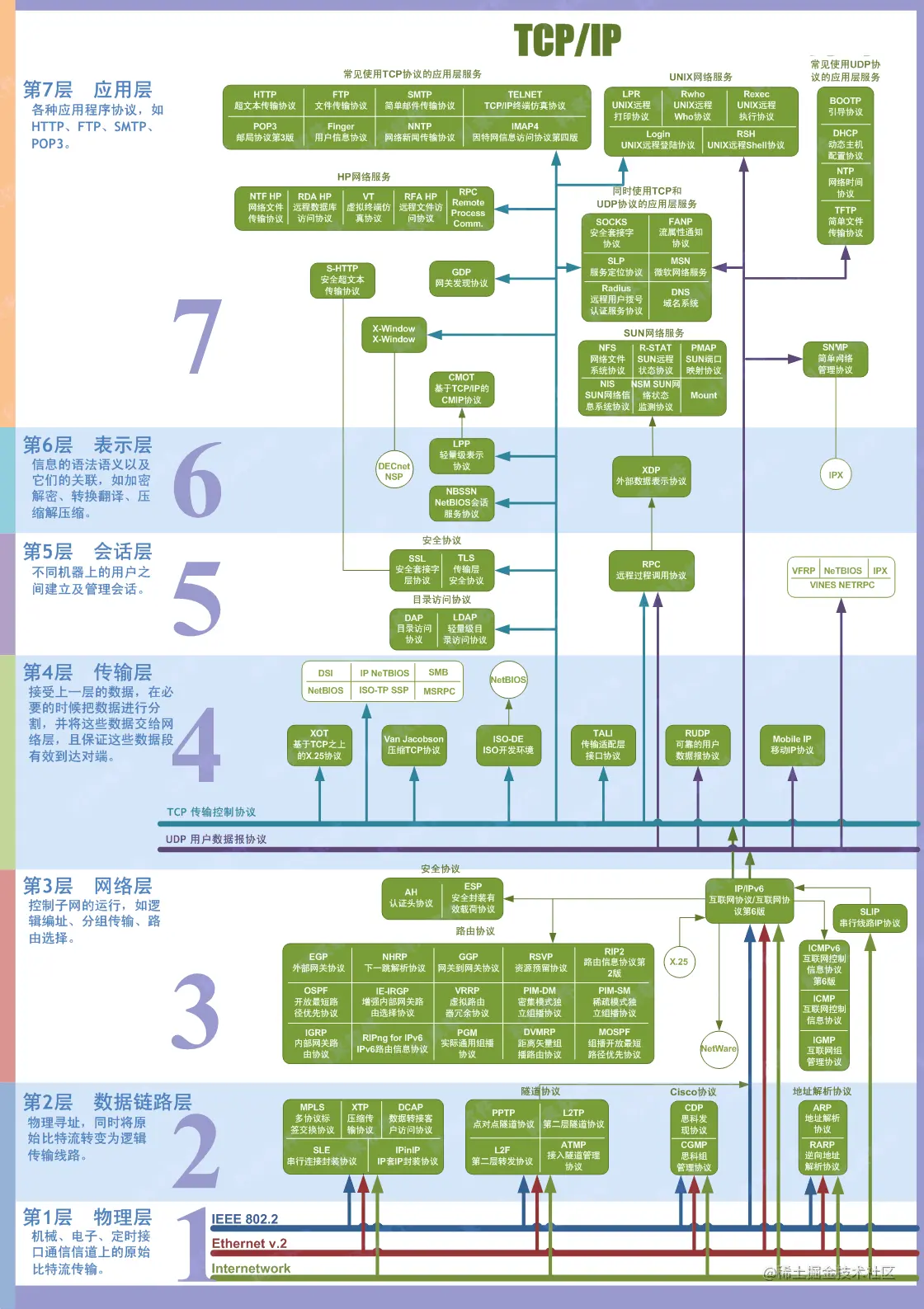

osi七层网络模型与TCP/IP四层网络模型
- OSI 七层模型是学术界提出的，从层数上就知道它更把网络分的更加详实，从而也使得它的实现更加复杂，因此它的学术价值更大。 而 TCP/IP 网络模型是由计算机寡头提出并实现，是OSI 七层模型的简化版；属于开源产品，能直接提供给用户使用。
- 四层模型属于工业标准，是将 OSI 的有一些层被整合（应用层、表示层和会话层合并为应用层，数据链路层和物理层合并为网络接口层），或者功能分散到其他层去，因此在实际应用中更广泛。
- 五层模型只是在学习计算机网络原理是往往采用的折中办法，因为 OSI 七层模型层数过多，太详细了反倒不适合学习，四层模型过于简化，于是综合OSI和TCP/IP的优点而提出五层模型，这样既简洁又能将概念阐述清楚（总不能一会学习 OSI 一会又来学习 TCP/IP 四层模型吧）。
从图中可以看到，四层模型最底下两层总是有不同的名称，我们搞明白这两层的任务更重要。
- 第一层主机到网络层，也叫网络接口层，负责监视数据在主机和网络之间的交换，即接收来自网络互联层的数据包并通过网络发送出去，或者从网络上接收物理帧，抽出 IP 数据报，交给网络互连层；它对应的是 OSI 七层模型中数据链路层和物理层。 在 TCP/IP 四层模型中并未定义该层的协议，而是由参与互连的各网络使用自己的物理层和数据链路层协议，这里为什么要提到“各网络”？因为数据链路从和物理层直接跟硬件打交道，而不同的网络类型使用的底层协议往往不一致，比如按传输介质区分的有线网（双绞线/同轴电缆）、无线网、光线网等，由于信号、频率等的差别，它们的数据解析协议肯定不一样。
- 网络互联层，又称网际互联层，顾名思义，是网络间的通信，它是整个 TCP/IP 协议栈的核心，其功能是把分组发往目标网络或主机。这一层需要解决拥塞控制问题。
附录：
TCP 和 UDP 的区别
- TCP 是面向连接的，udp 是无连接的即发送数据前不需要先建立链接。
- TCP 保证数据正确性，UDP 可能丢包，TCP 保证数据顺序，UDP 不保证。也就是说，通过 TCP 连接传送的数据，无差错，不丢失，不重复，且按序到达;UDP 尽最大努力交付，即不保证可靠交付 Tcp 通过校验和，重传控制，序号标识，滑动窗口、确认应答实现可靠传输。如丢包时的重发控制，还可以对次序乱掉的分包进行顺序控制。
- TCP 只能是 1 对 1 的，UDP 支持 1 对 1,1 对多。
- TCP 是面向字节流，UDP 面向报文，UDP 具有较好的实时性，工作效率比 TCP 高.并且网络出现拥塞不会使得发送速率降低（因此会出现丢包，对实时的应用比如 IP 电话和视频会议等）。
- TCP 对系统资源要求较多，UDP 对系统资源要求较少。
- TCP 的首部较大为 20 字节，而 UDP 只有 8 字节。
TCP连接
连接：指的是TCP的连接
- HTTP是无状态的
- TCP是有状态的交互
三次握手和四次挥手

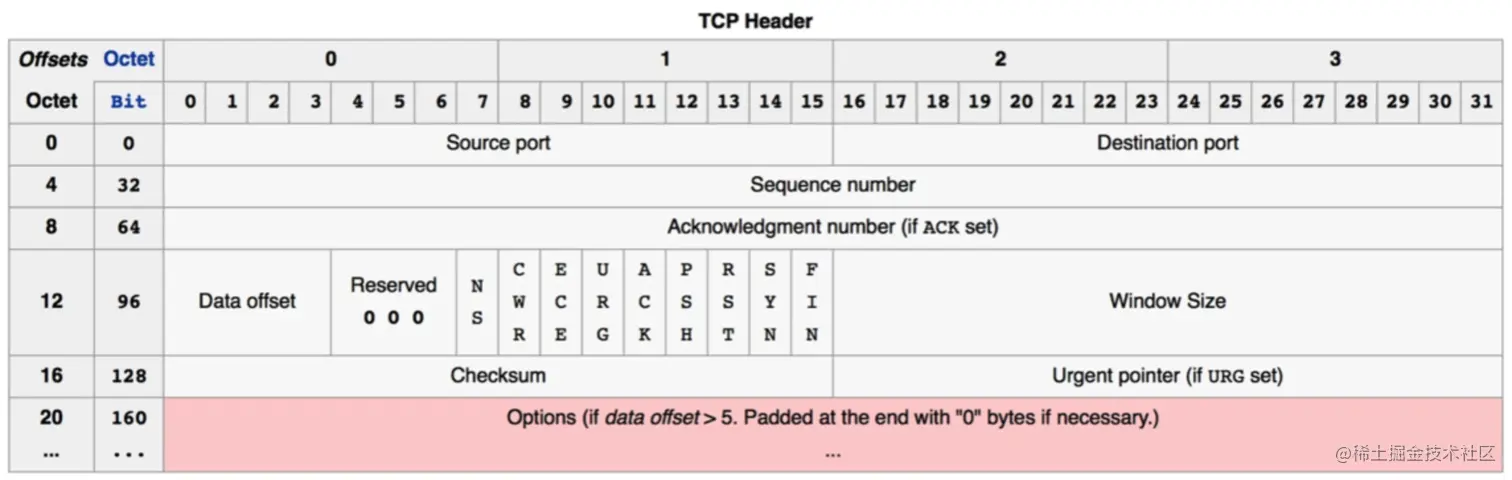

上图中有几个字段需要重点介绍下：
- （1）序号：Seq序号，占32位，用来标识从TCP源端向目的端发送的字节流，发起方发送数据时对此进行标记。
- （2）确认序号：Ack序号，占32位，只有ACK标志位为1时，确认序号字段才有效，Ack=Seq+1。（千万不要与标志位中的ACK搞混，这两个不是一个东西）
- （3）标志位：共6个，即URG、ACK、PSH、RST、SYN、FIN等，具体含义如下：
- SYN：请求建立连接，并在其序列号的字段进行序列号的初始值设定。建立连接，设置为 1
- ACK：确认序号是否有效，一般置为1。
- FIN：释放一个连接。
- PSH：提示接收端应用程序立即从 TCP 缓冲区把数据读走。接收方应该尽快将这个报文交给应用层。
- RST：重置连接。对方要求重新建立连接，复位。
- URG：紧急指针（urgent pointer）有效。

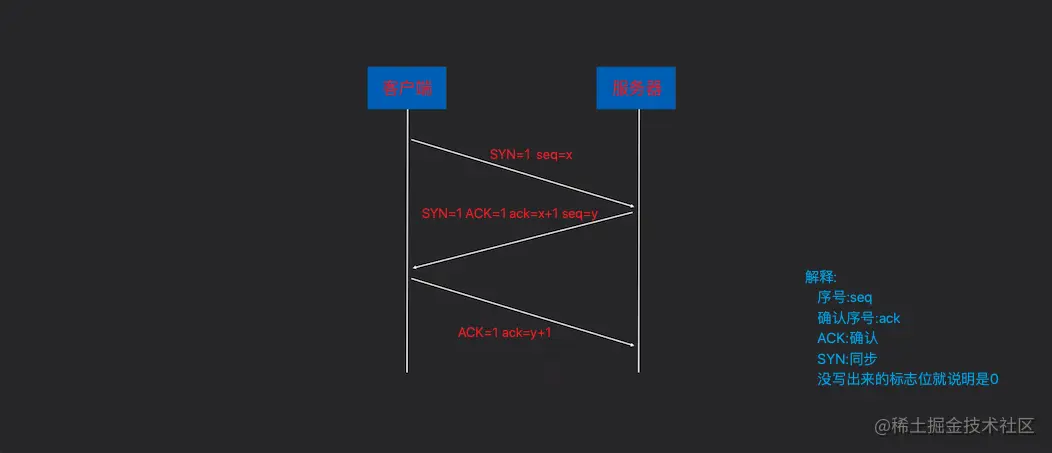

TCP连接的建立：三次握手
第一次握手：
客户端向服务器发出连接请求报文，这时报文首部中的同部位SYN=1，同时随机生成初始序列号 seq=x，此时，TCP 客户端进程进入了 SYN-SENT（同步已发送状态）状态。TCP 规定，SYN 报文段（SYN=1 的报文段）不能携带数据，但需要消耗掉一个序号。这个三次握手中的开始。表示客户端想要和服务端建立连接。
第二次握手
TCP服务器收到请求报文后，如果同意连接，则发出确认报文。确认报文中应该 ACK=1，SYN=1，确认号是ack=x+1，同时也要为自己随机初始化一个序列号 seq=y，此时，TCP 服务器进程进入了SYN-RCVD（同步收到）状态。这个报文也不能携带数据，但是同样要消耗一个序号。这个报文带有SYN(建立连接)和ACK(确认)标志，询问客户端是否准备好。
第三次握手
TCP客户进程收到确认后，还要向服务器给出确认。确认报文的 ACK=1，ack=y+1，此时，TCP 连接建立，客户端进入ESTABLISHED（已建立连接）状态。TCP 规定，ACK 报文段可以携带数据，但是如果不携带数据则不消耗序号。这里客户端表示我已经准备好。
最后默写一遍
1. 客户端：「我要向你发送消息」
2. 服务器：「好的。我要向你发送消息」
3. 客户端：「好的。
为什么要三次握手
在谢希仁著《计算机网络》第四版中讲“三次握手”的目的是“为了防止已失效的连接请求报文段突然又传送到了服务端，因而产生错误”。在另一部经典的《计算机网络》一书中讲“三次握手”的目的是为了解决“网络中存在延迟的重复分组”的问题。
在谢希仁著《计算机网络》书中同时举了一个例子，如下：
“已失效的连接请求报文段”的产生在这样一种情况下：client 发出的第一个连接请求报文段并没有丢失，而是在某个网络结点长时间的滞留了，以致延误到连接释放以后的某个时间才到达 server。本来这是一个早已失效的报文段。但 server 收到此失效的连接请求报文段后，就误认为是 client 再次发出的一个新的连接请求。于是就向 client 发出确认报文段，同意建立连接。假设不采用“三次握手”，那么只要 server 发出确认，新的连接就建立了。由于现在 client 并没有发出建立连接的请求，因此不会理睬 server 的确认，也不会向 server 发送数据。但 server 却以为新的运输连接已经建立，并一直等待 client 发来数据。这样，server 的很多资源就白白浪费掉了。采用“三次握手”的办法可以防止上述现象发生。例如刚才那种情况，client 不会向 server 的确认发出确认。server 由于收不到确认，就知道 client 并没有要求建立连接。”
总结一下就是为了防止服务端的等待浪费资源。

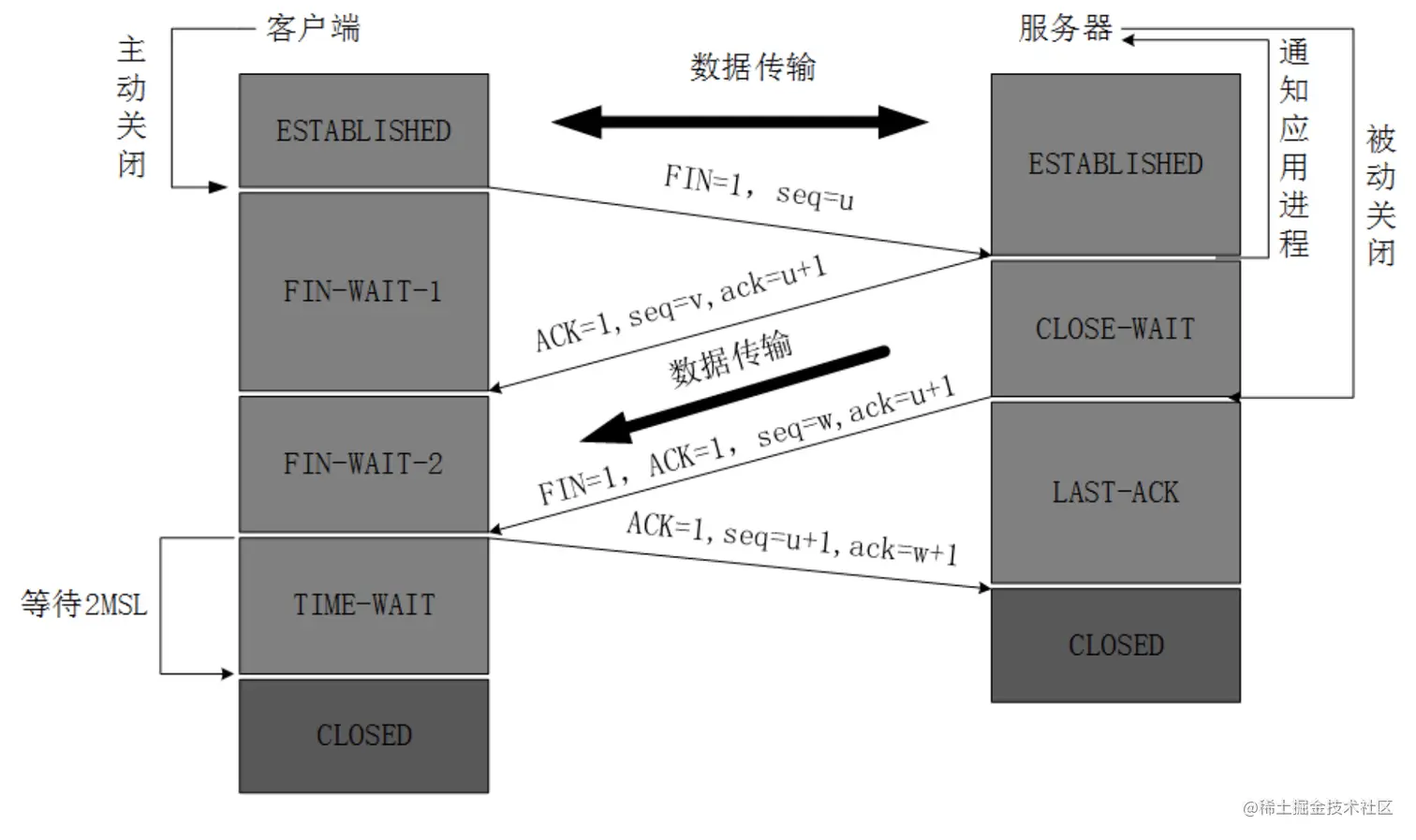

TCP连接的关闭：四次挥手
第一次挥手
服务端收到这个 FIN，他发回一个 ACK(确认)，确认收到序号为收到序号+1，和 SYN 一样，一个 FIN 将占用一个序号。
服务器收到连接释放报文，发出确认报文，ACK=1，ack=u+1，并且带上自己的序列号 seq=v，此时，服务端就进入了CLOSE-WAIT（关闭等待）状态。TCP 服务器
通知高层的应用进程，客户端向服务器的方向就释放了，这时候处于半关闭状态，即客户端已经没有数据要发送了，但是服务器若发送数据，客户端依然要接受。这个状态还要持续一段时间，也就是整个 CLOSE-WAIT 状态持续的时间。
客户端收到服务器的确认请求后，此时，客户端就进入 FIN-WAIT-2（终止等待 2）状态，等待服务器发送连接释放报文（在这之前还需要接受服务器发送的最后的数据）。
第三次挥手
服务端发送一个 FIN(结束)到客户端，服务端关闭客户端的连接。
服务器将最后的数据发送完毕后，就向客户端发送连接释放报文，FIN=1，ack=u+1，由于在半关闭状态，服务器很可能又发送了一些数据，假定此时的序列号为 seq=w，此时，服务器就进入了LAST-ACK（最后确认）状态，等待客户端的确认。
第四次挥手
客户端发送 ACK(确认)报文确认，并将确认的序号+1，这样关闭完成。
客户端收到服务器的连接释放报文后，必须发出确认，ACK=1，ack=w+1，而自己的序列号是 seq=u+1，此时，客户端就进入了 TIME-WAIT（时间等待）状态。注意此时 TCP 连接还没有释放，必须经过 2∗∗MSL（最长报文段寿命）的时间后，当客户端撤销相应的 TCB 后，才进入 CLOSED 状态。
服务器只要收到了客户端发出的确认，立即进入 CLOSED 状态。同样，撤销 TCB 后，就结束了这次的 TCP 连接。可以看到，服务器结束 TCP 连接的时间要比客户端早一些。
最后默写一遍
1. 客户端：「我不再给你发送消息」
2. 服务端：「好的」
3. 服务端：「我不再给你发送消息」
4. 客户端：「好的」
常见问题
①为什么要三次握手（两次握手可以吗？）
client 发送了第一个连接的请求报文，但是由于网络不好，这个请求没有立即到达服务端，而是在某个网络节点中滞留了，直到某个时间才到达 server，本来这已经是一个失效的报文，但是 server 端接收到这个请求报文后，还是会想 client 发出确认的报文，表示同意连接。假如不采用三次握手，那么只要 server 发出确认，新的建立就连接了，但其实这个请求是失效的请求，client 是不会理睬 server 的确认信息，也不会向服务端发送确认的请求，但是 server 认为新的连接已经建立起来了，并一直等待 client 发来数据，这样，server 的很多资源就没白白浪费掉了，采用三次握手就是为了防止这种情况的发生，server 会因为收不到确认的报文，就知道 client 并没有建立连接。这就是三次握手的作用。
简单来说，就是为了防止服务端的等待浪费资源
②为什么是 4 次挥手
握手的时候，A 和 B 打个招呼，B 可以直接把自己的 SYN 信息和对 A 的回应 ACK 信息一起带上，但是挥手的时候，A 说我要断开了，B 还没发完最后的数据，因此需要先回应一下 A，我收到你的断开的请求了，但是你要等我把最后的内容给你，所以这里分开了 2 步：
（1）回应 A；
（2）发送自己的最后一个数据
为了确保数据能够完成传输。
③客户端突然挂掉了怎么办
正常连接时，客户端突然挂掉了，如果没有措施处理这种情况，那么就会出现客户端和服务器端出现长时期的空闲。解决办法是在服务器端设置保活计时器，每当服务器收到客户端的消息，就将计时器复位。超时时间通常设置为 2 小时。若服务器超过 2 小时没收到客户的信息，他就发送探测报文段。若发送了 10 个探测报文段，每一个相隔 75 秒，还没有响应就认为客户端出了故障，因而终止该连接。
设置保活计时器
④为什么 TIME_WAIT 状态需要经过 2MSL(最大报文段生存时间)才能返回到 CLOSE 状态
TIME_WAIT 状态就是用来重发可能丢失的 ACK 报文 原因是，担心网络不可靠而导致的丢包，最后一个回应 B 的 ACK 万一丢了怎么办，在这个时间内，A 是可以重新发包的，但是超过了最大等待时间的话，就算收不到也没用了，所以就可以关闭了。
⑤浏览器同时可以开启多少个 http 链接
浏览器对于同一个域名，一般 PC 端浏览器会针对单个域名的 server同时建立 6 ～ 8 个连接，手机端的连接数则一般控制在4 ～ 6 个（这个根据浏览器内核不同可能会有所差异），超过浏览器最大连接数限制，后续请求就会被阻塞。
长连接与短连接
短连接

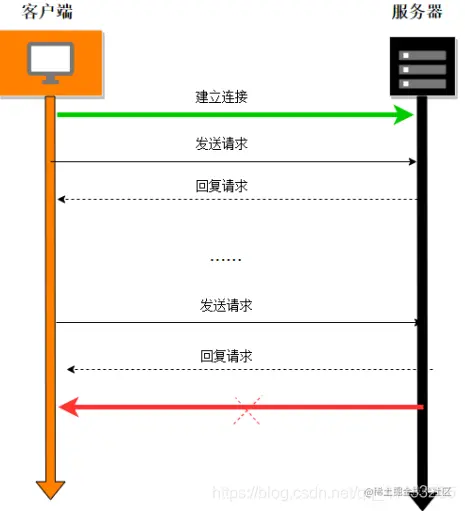

概念：如下图所示，客户端与服务器建立连接开始通信，一次/指定次数通信结束之后就断开本次TCP连接，当下次再次通信时，再次建立TCP的链接
优点：不长期占用服务器的内存，那么服务器能处理的连接数量是比较多的
缺点：
- 因为等到要发送数据或者获取资源时，才去请求建立连接发送数据，否则就是端开连接的，那么**如果服务器要想往客户端发送数据时怎么办？**凉伴，没有任何办法，或者要等到下一次要请求数据时，才发送，比如我们采用轮询（30秒或者更长）拉取消息， 那么服务器与客户端通信的实时性就丧失了
- 客户端采用轮询来实时获取信息，或者说大量的客户端使用短连接的方式通信，那么就浪费了大量的CPU和带宽资源用于建立连 接和释放连接，存在资源浪费，甚至是无法建立连接。比如经典的http长轮询（微信网页客户端端）
长连接
概念：如下图所示，TCP与服务器建立连接之后一直处于连接状态，直到最后不再需要服务的时候才断开连接
优点：
- 传输数据快
- 服务器能够主动第一时间传输数据到客户端
缺点：
- 因为客户端与服务器一直保持这种连接，那么在高并发分布式集群系统中客户端数量会越来越多，占 用很多的系统资源
- TCP本身是一种有状态的数据，在高并发分布式系统会导致后台设计比较难做
为什么需要长连接
- 服务器要主动发消息给客户端：如果没有一个连接存在的话，服务器是永远不能主动地找到客户端的，那也就没有办法及时发送消息给客户端
- 客户端和服务器间频繁地通信：如果是短连接，每次都需要建立连接才能发送消息，如果并发量稍高，可能就会出现大量的TIME_WAIT状态的socket出现，也即后续建立不了连接
- 业务需要，比如客户端掉线时服务器需要做一些处理：比如清空他的缓存或者其它资源或者其它业务含义，比如QQ头像显示离线
TCP长连接设计时需要考虑到的问题
- 默认的tcp keep-alive超时时间太长：默认是7200秒，也就是2个小时，当然是可以修改的
- socket proxy会让tcp keep-alive失效：所有的proxy应用只能转发TCP的应用数据，做不到转发TCP协议内部的包
- 移动网络需要信令保活：对于手机等智能终端来讲，他们使用移动网络来上网的，而运营商们为了节约信道资源，会尝试关闭超过60秒或者 45秒的没有发送数据的socket

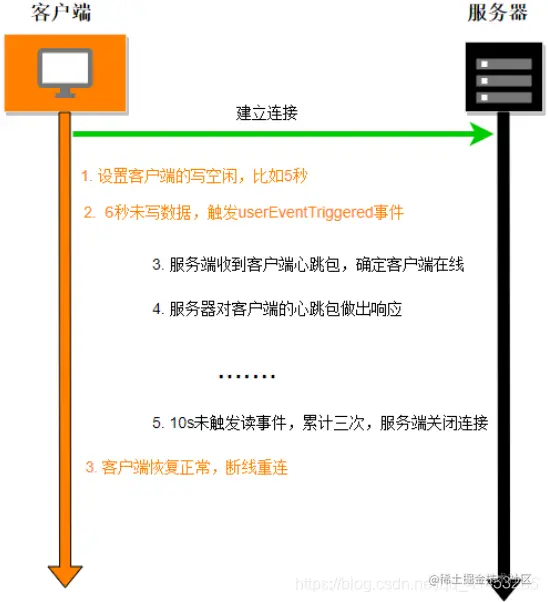

心跳检测（长连接实现方式）
心跳检测就是用户在应用层自己实现的一种机制，用来模仿TCP的keepalive机制，在指定的时间内会向对方放一个心跳检测包，如果在指定的时间内给自己回送了应答，那么就不关闭TCP的连接；如果在指定的时间内没有给自己回送应答，那么就做相应的处理（例如说的关闭本次TCP的链接）
Netyy中的实现
