什么是Keepalived？

Keepalived是一款基于vrrp协议的高可用集群软件，通过虚拟IP（VIP）对外提供服务，能够实时监控集群中服务器的运行状态并自动进行故障隔离，这些服务器都启动着相同的服务，当主服务器发生故障时，会自动将虚拟IP漂移到备份服务器，从而实现业务高可用。

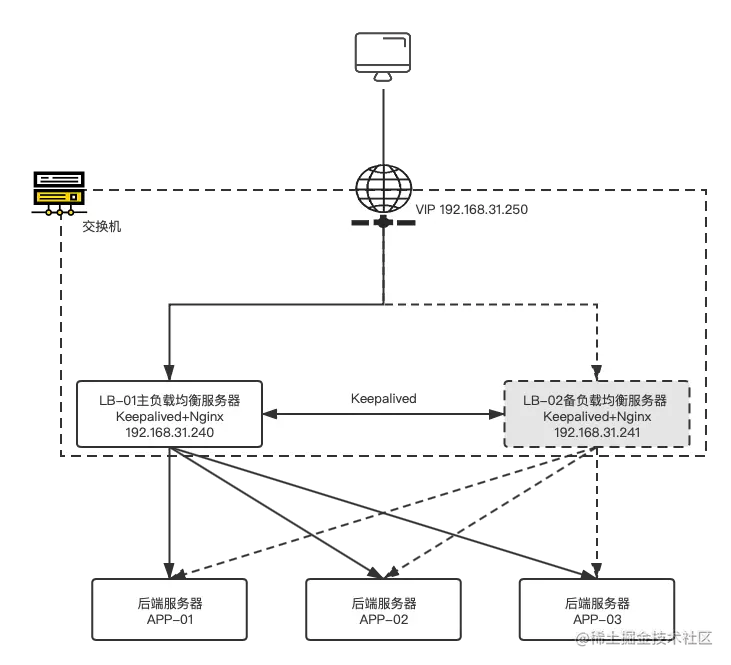

高可用集群架构图

实验方案规划

主机名VIPIPNginx端口说明
LB-01192.168.31.250192.168.31.2408080Keepalived+Nginx主负载均衡服务器
LB-02192.168.31.250192.168.31.2418080Keepalived+Nginx备负载均衡服务器
APP-01-192.168.31.2428080后端服务器1（Nginx）
APP-02-192.168.31.2428081后端服务器2（Nginx）
APP-03-192.168.31.2428082后端服务器3（Nginx）

APP-01、APP-02、APP-03 都在同一台虚拟机上，使用三个Docker容器模拟三台后端服务器的场景，三台虚拟机系统环境均为Centos+Docker

后端服务器环境搭建

使用以下命令快速创建三个后端服务

docker run -d --name APP-01 -p 8080:80 nginx:alpine \
&& docker run -d --name APP-02 -p 8081:80 nginx:alpine \
&& docker run -d --name APP-03 -p 8082:80 nginx:alpine

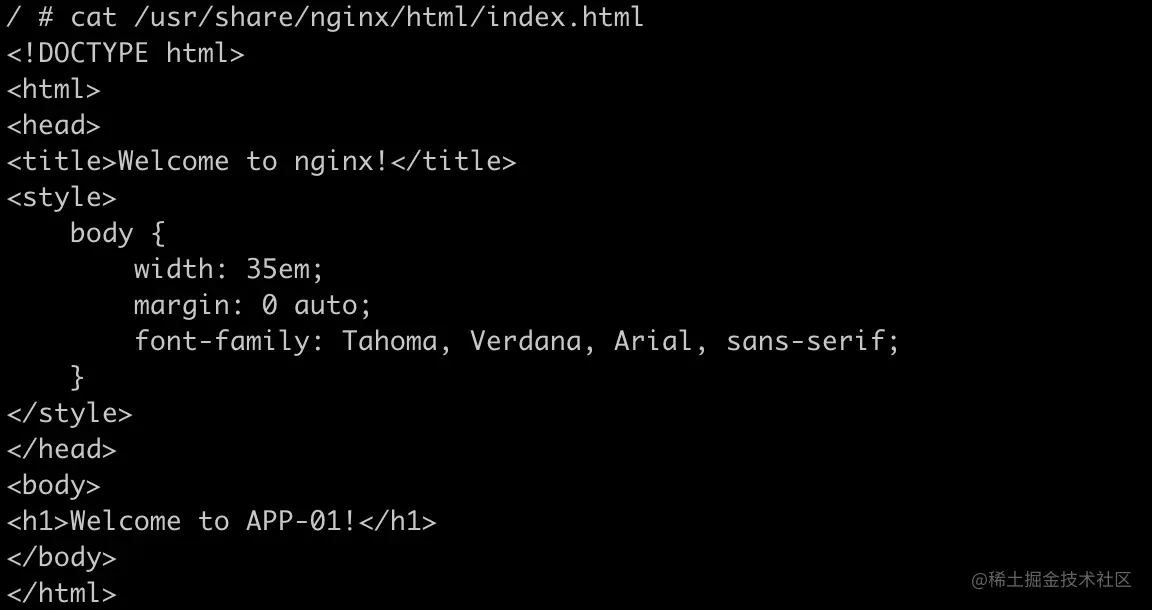

修改 /usr/share/nginx/html/index.html 文件，标注出当前容器名称，便于后续测试

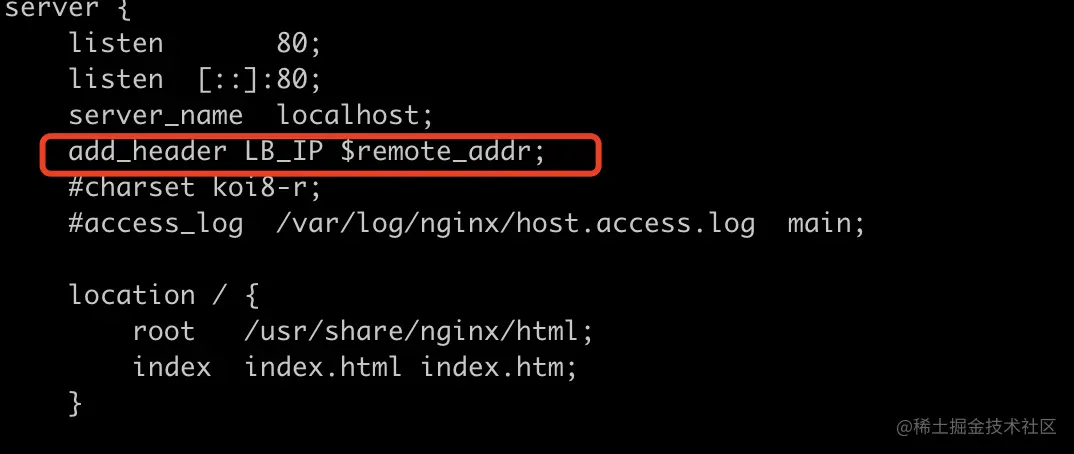

修改 /etc/nginx/conf.d/default.conf 文件，在server块中添加 add_header LB_IP $remote_addr ，标注出负载均衡服务器IP，便于后续测试

主备负载均衡服务器环境搭建

安装Nginx

LB-01 、LB-02 都使用 docker run -d --name load-balancer --restart=always -p 8080:80 nginx:alpine 创建负载均衡服务，修改 /etc/nginx/nginx.conf 配置文件，配置如下：

user  nginx;
worker_processes  auto;

error_log  /var/log/nginx/error.log warn;
pid        /var/run/nginx.pid;

events {
    worker_connections  1024;
}

http {
    include       /etc/nginx/mime.types;
    default_type  application/octet-stream;

    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';

    access_log  /var/log/nginx/access.log  main;

    sendfile        on;
    #tcp_nopush     on;

    keepalive_timeout  65;

    #gzip  on;

    upstream backend-server {
        server 192.168.31.242:8080;
        server 192.168.31.242:8081;
        server 192.168.31.242:8082;
    }
    server {
        server_name localhost;
        listen 80 ;
        location / {
            proxy_pass http://backend-server;
        }
    }
}

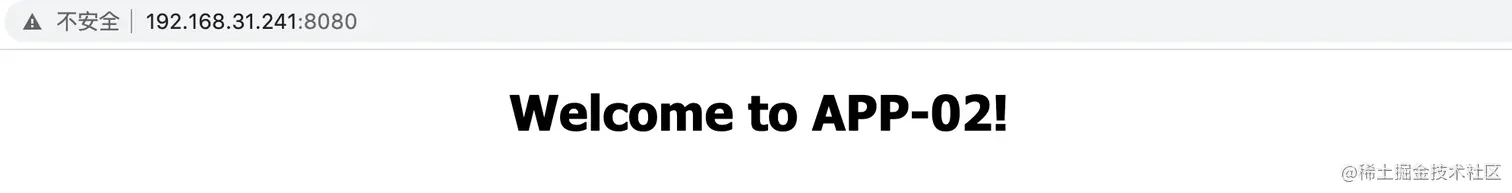

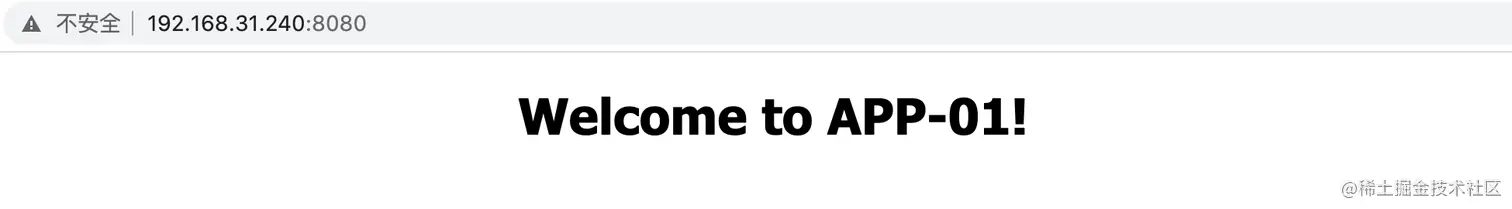

通过访问 192.168.31.240:8080（LB-01）或 192.168.31.241:8080（LB-02）即可访问后端服务

安装Keepalived

这里使用Docker镜像 osixia/keepalived 安装keepalived服务，具体使用说明查看文档

LB-01主服务器

使用以下命令创建容器

docker run --cap-add=NET_ADMIN --cap-add=NET_BROADCAST --cap-add=NET_RAW --net=host -d --name keepalived --restart=always \
    -e KEEPALIVED_INTERFACE='enp0s3' \
    -e KEEPALIVED_PASSWORD='d0cker' \
    -e KEEPALIVED_STATE='BACKUP' \
    -e KEEPALIVED_ROUTER_ID='51' \
    -e KEEPALIVED_PRIORITY='120' \
    -e KEEPALIVED_UNICAST_PEERS='192.168.31.241' \
    -e KEEPALIVED_VIRTUAL_IPS='192.168.31.250' \
    osixia/keepalived:2.0.20

keepalived配置如下：

global_defs {
  default_interface enp0s3
}
vrrp_script check_nginx {
  script "/container/service/keepalived/assets/check_nginx.sh" #检测脚本文件
  interval 7           #检测时间间隔
  weight -15           #权重
}
vrrp_instance VI_1 {
  interface enp0s3     #设置实例绑定的网卡
  state BACKUP         #设置实例初始状态，实际的MASTER和BACKUP是选举决定的
  virtual_router_id 51 #同一实例下virtual_router_id必须相同
  priority 120         #设置优先级，优先级高的会被竞选为Master
  nopreempt            #非抢占模式
  unicast_peer {       #单播模式，设置对端ip
    192.168.31.241
  }
  virtual_ipaddress {  #设置VIP，可以设置多个
    192.168.31.250
  }
  authentication {     #设置认证
    auth_type PASS     #认证方式，支持PASS和AH
    auth_pass d0cker   #认证密码
  }
  track_script {       #设置追踪脚本
    check_nginx
  }
  notify "/container/service/keepalived/assets/notify.sh"
}
LB-02备服务器

使用以下命令创建容器

docker run --cap-add=NET_ADMIN --cap-add=NET_BROADCAST --cap-add=NET_RAW --net=host -d --name keepalived --restart=always \
    -e KEEPALIVED_INTERFACE='enp0s3' \
    -e KEEPALIVED_PASSWORD='d0cker' \
    -e KEEPALIVED_STATE='BACKUP' \
    -e KEEPALIVED_ROUTER_ID='51' \
    -e KEEPALIVED_PRIORITY='110' \
    -e KEEPALIVED_UNICAST_PEERS='192.168.31.240' \
    -e KEEPALIVED_VIRTUAL_IPS='192.168.31.250' \
    osixia/keepalived:2.0.20

keepalived配置如下：

global_defs {
  default_interface enp0s3
}
vrrp_script check_nginx {
  script "/container/service/keepalived/assets/check_nginx.sh"
  interval 7
  weight -15
}
vrrp_instance VI_1 {
  interface enp0s3
  state BACKUP
  virtual_router_id 51
  priority 110
  nopreempt
  unicast_peer {
    192.168.31.240
  }
  virtual_ipaddress {
    192.168.31.250
  }
  authentication {
    auth_type PASS
    auth_pass d0cker
  }
  track_script {
    check_nginx
  }
  notify "/container/service/keepalived/assets/notify.sh"
}
创建检测脚本文件

由于 LB-01、LB-02 keepalived配置为非抢占式，当 LB-01 的Nginx服务出现问题时，优先级降为105，而此时LB-02 Nginx服务正常，优先级为110，尽管 LB-02 的优先级比 LB-01 高，LB-02 也并不会抢占成为Master状态，所以需要在检测Nginx状态脚本中添加关闭keepalived的命令，使Nginx出现问题时能正常完成主备切换。/container/service/keepalived/assets/check_nginx.sh 如下：

#!/bin/bash
nc -z localhost 8080 || kill 1

使用 chmod +x /container/service/keepalived/assets/check_nginx.sh 添加脚本执行权限

访问测试

配置完成之后，重启 LB-01、LB-02 的load-balancer和keepalived容器，依次进行以下测试

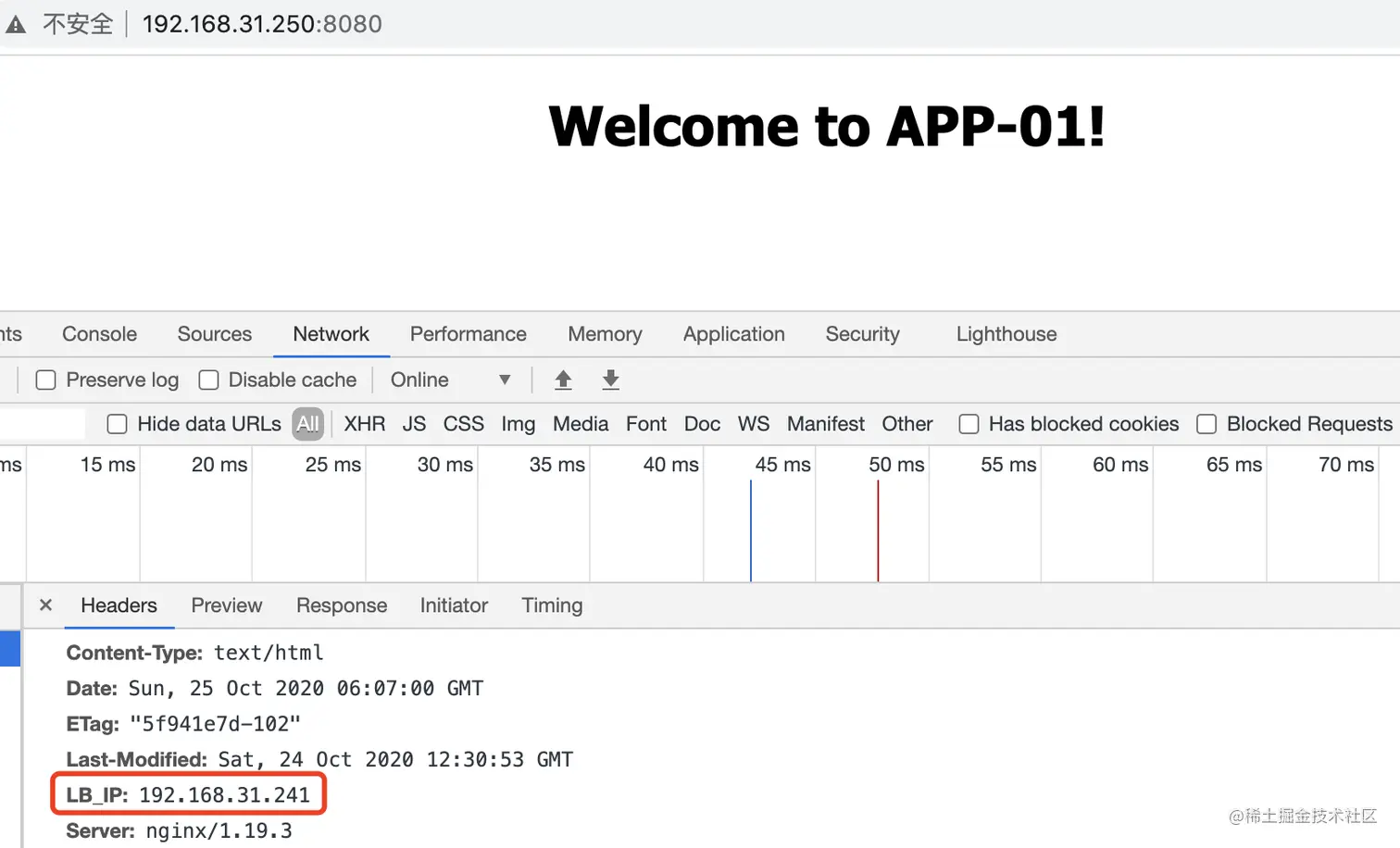

  • 当 LB-01、LB-02 正常工作时，LB-01 主服务器承接客户端访问流量

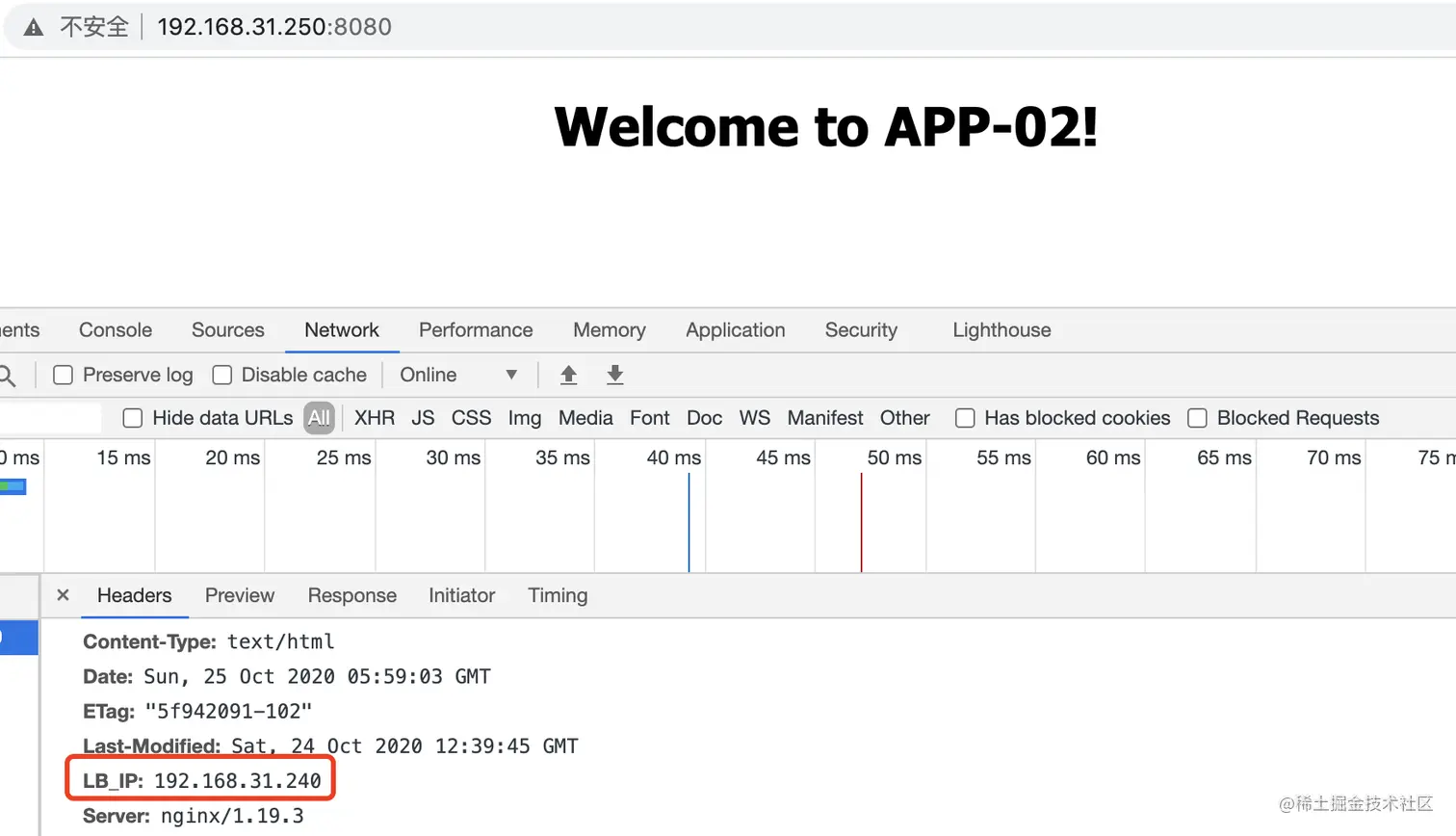

  • 当 LB-01 宕机，LB-02 正常工作时，LB-02 会自动接管程序，承接客户端访问流量
  • 重启 LB-01 服务器并开启Nginx、Keepalived服务容器，LB-02 正常工作，由于Keepalived配置为非抢占式，所以依旧由LB-02 承接客户端访问流量
  • 当 LB-01 正常工作，LB-02 Nginx服务出现故障时，由于添加了检测Nginx状态脚本，会自动关闭LB-02 的keepalived服务，所以由 LB-01 承接客户端访问流量

优化（LVS+Keepalived+Nginx）

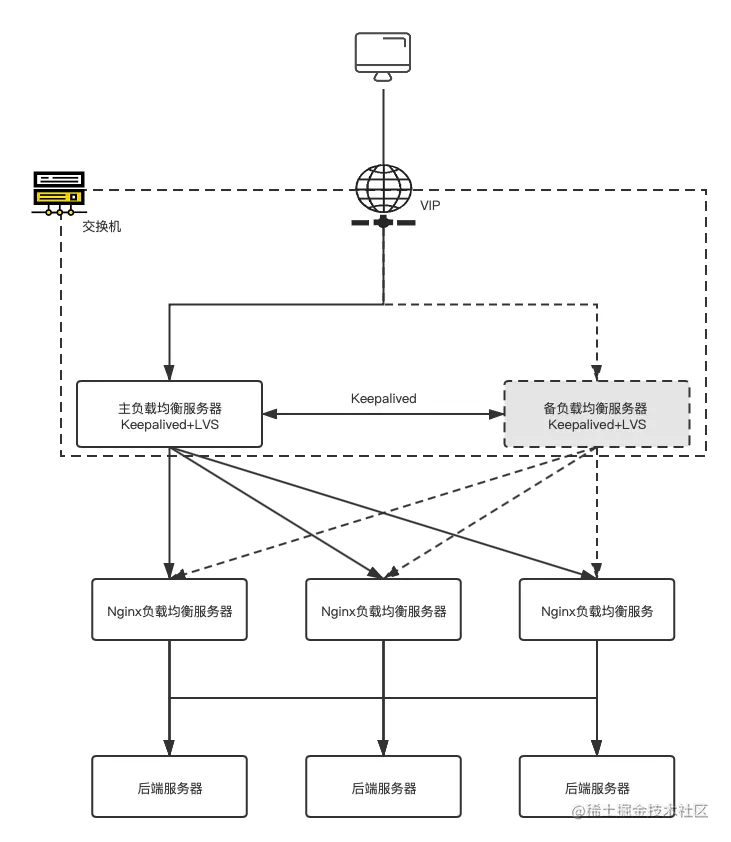

上述方案依旧是单点接入，若接入的流量超出了Nginx性能的上限，那业务还是无法达到高可用，这时候可以使用LVS（Linux虚拟服务器），它是一个虚拟服务器集群系统，是Linux系统中的 IP_VS 内核模块，能够用来做负载均衡，性能比Nginx强很多，可以承接更多的客户端访问流量，架构图如下：
