一起学习Redis--怎么计算字符串内存空间的占用

​ Redis中的Key-Value 键值对的想必大家都用到过，我们一般在业务开发中，或多或少都会使用到Redis来进行数据的缓存、非关系存储、甚至当做消息队列，数据中转站等。其中Key-Value键值对的操作更是为大家广泛使用，不知道大家工作中，有没有遇到过需要对Redis 内存使用量进行评估。 前段时间，公司的redis一个集群内存告警，原来业务方估算的大约4GB的内存使用量，数据还未完全灌倒Redis中，就耗费了将近30GB，当时使用的就是Key-value 写。为什么估算的量和真正的使用量差距会这么大？Key-Value键值对在Redis中是以怎样的结构进行存储的呢？下面如无特殊说明，我们以Redis3.0版本进行分析。

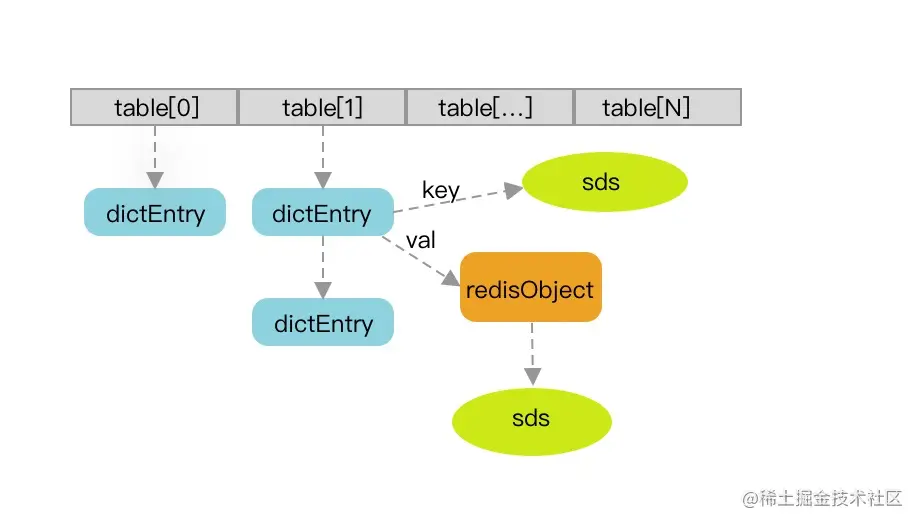

​ 首先看下Redis中Key-Value键值对是怎样存储的概览图，共涉及DictEntry、RedisObject、SDS 3种结构，字符串编码、对象共享机制，以及jemalloc 内存分配。

dictEntry 字典

​ Redis 通过对Key 进行Hash计算，然后锁定对应的hash槽（table），Hash槽指向对应的dictEntry，dictEntry持有key、val以及Hash冲突时链表的下个字典节点的指针，dictEntry结构占用8+8+8=24字节。

/*
 * 哈希表节点
 */
typedef struct dictEntry {

    // 键
    void *key;

    // 值
    union {
        void *val;
        uint64_t u64;
        int64_t s64;
    } v;

    // 指向下个哈希表节点，形成链表
    struct dictEntry *next;

} dictEntry;

redisObject

​ RedisObject结构持有数据对象的元数据和数据对象指针，其中type（4bit）标识该数据是哪种数据类型，redis目前定义了String、List、Set、Zset、Hash5中类型，用户也可以自己拓展。encoding（4bit）标识数据的编码类型，目前定义了raw、int、embstr、hashtable、zipmap、linkedList、ziplist、intset、skiplist 8种(redis后续版本有调整)，今天聊的主要涉及type=String，encoding包含raw、int、embstr这几种。lru（24bit）对象最后一次的访问时间，主要用于redis lru、lfu淘汰策略使用。refcount 引用计数，当refcount 为0 ，标识对象可以释放。ptr指针，指向真正的数据对象。RedisObject结构占用（4+4+24)/8 +4+8 = 16字节。

typedef struct redisObject {

    // 类型
    unsigned type:4;

    // 编码
    unsigned encoding:4;

    // 对象最后一次被访问的时间
    unsigned lru:REDIS_LRU_BITS; /* lru time (relative to server.lruclock) */

    // 引用计数
    int refcount;

    // 指向实际值的指针
    void *ptr;

} robj;

SDS（Simple Dynamic String，简单动态字符串）

​ Redis实现了自定义的字符串结构，较与C语言字符串相比，可以高效的计算长度、执行追加操作等，几乎所有的 Redis 模块中都用了 sds。

/*
 * 保存字符串对象的结构
 */
struct sdshdr {

    // buf 中已占用空间的长度
    int len;

    // buf 中剩余可用空间的长度
    int free;

    // 数据空间
    char buf[];
};

如上述结构所示，字符串对象结构体，占用4+4=8个字节，sds字符串使用/0结尾，占用1个字节，也就是计算一个sds字符串对象的所占用字节数是4+4+1+len+free=9+len+free。

字符串编码

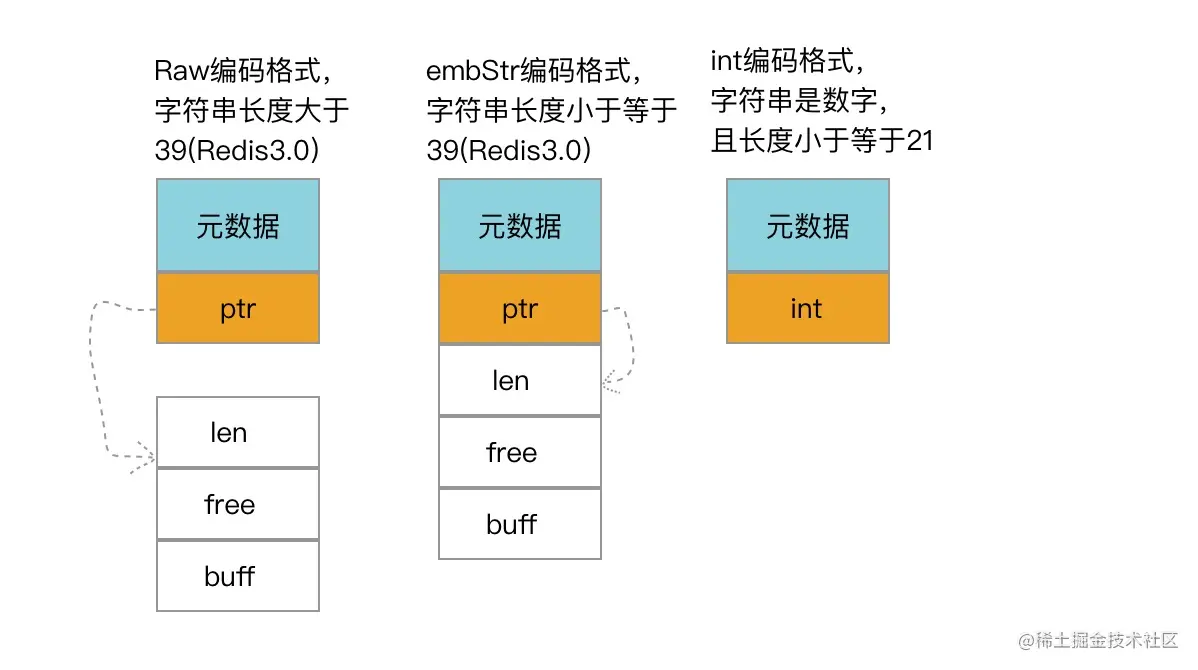

​ 字符串编码涉及到raw、int、embstr 三种编码类型，他们之间的区别主要如下图，embstr相对于raw，主要是redisobject 和sds字符串是一块连续的内存，目的是减少内存碎片。int编码格式将ptr指针(8字节)直接赋值与数据值，目的减少内存寻址。

对象共享

​ Redis服务启动后，会内置数值型的共享对象，默认情况下0~9999，如果value是数值型，且在这个范围内，那么直接使用共享对象替代redisObject 和sds，并将过程中的redisObject的refcount-1；共享对象的引用+1；

上图a的值2，属于共享对象，被引用了3次。

Jemalloc

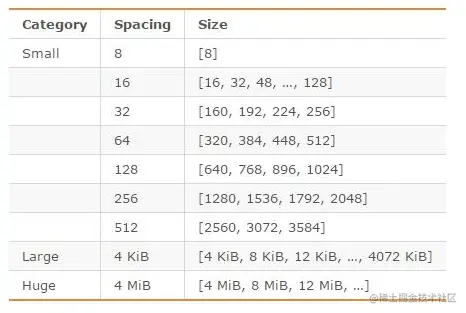

​ Redis 默认采用Jemalloc内存分配器 （ptmalloc、tcmalloc和jemalloc 内存分配器的差异）jemalloc 在 64 位系统中，将内存空间划分为小、大、巨大三个范围；当redis申请内存时，jemalloc 会根据划分申请对应的大小的空间，例如当要申请12byte的空间，jemalloc会分配16byte。

验证环节

前言：

​ 介绍完了上述3种数据结构和2中机制后，我们进行实战验证，看看Redis是怎么运用这些机制的(大家验证时，请使用单节点实例，cluster模式会有些差异)。Redis3.0 版本，当字符串的长度小于等于39时，会采用embstr格式，大于39则编码格式为raw。

​ 我们先回顾下redis中Key-Value键值对存储的形式，根据这个图来计算键值对存储所消耗的内存空间。由图所示，dictEntry所占用空间是固定的 3*8（3个指针）=24-->32byte，key受sds内存分配机制影响(目测SDS字符串首次分配时，不会预分配空闲空间，即dsd->free = 0)

当value 是字符串时

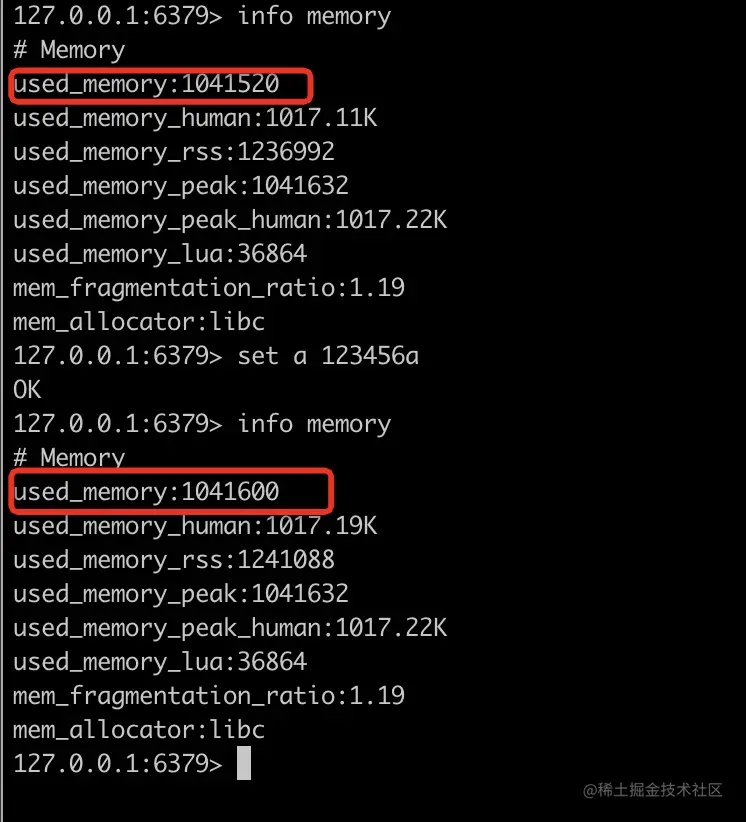

set a 123456a

此时占用内存为32(dictEntry)+16(key sds)+16(value redisObject )+ 16(value sds) = 80byte，如下图，符合预期。

当value 是数值时

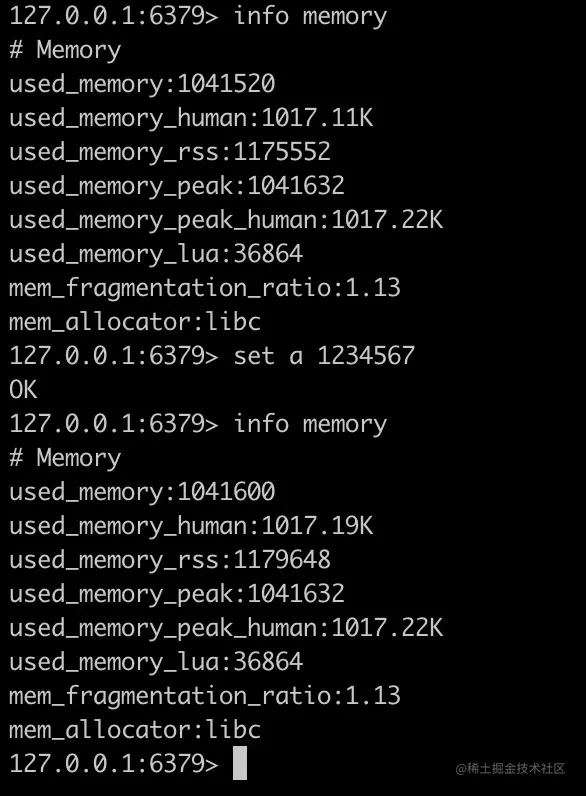

set a 1234567

预测 32(dictEntry)+16(key sds)+16(value redisObject) = 64byte

可结果却是80byte，这是为什么呢？原来在redis接收到请求后，会对请求入参value创建redisObject字符串，此时他的规则是大于39为raw编码，小于等于39位embstr编码，这种场景下，运行时的value是embstr编码格式，尽管他是数值型的，在setCommand函数中，会再次对value进行编码，此时会将redisObject的ptr指针直接赋值1234567 value值，但是应该是基于内存碎片的考虑，并未释放embstr编码格式下的sds字符串所占用的空间，因此计算公式应该为 32(dictEntry)+16(key sds)+16(value redisObject )+ 16(value sds) = 80byte。

当value是数值时，且数值小于范围0~10000内时

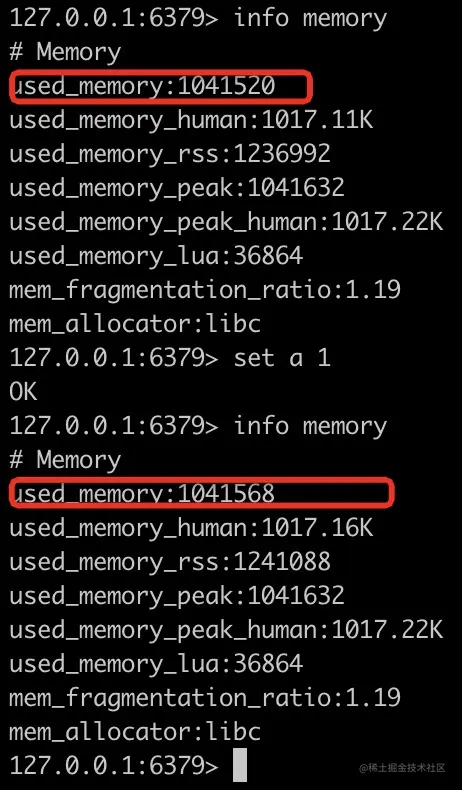

set a 1

这个场景在没看源码之前，也是困扰了好久，其实这里使用到了共享对象机制，value不占用额外的内存空间，因此占用内存为 32(dictEntry)+16(key sds) = 48byte

主要源码

1. 当redis接收到请求后，会给key 和val创建redisObject（源码networking#processMultibulkBuffer方法中调用了createStringObject函数），作为运行中的数据对象（并不是存储对象）,根据字符串长度与阈值39的关系，采用raw或者embstr编码。此时例子中的key=a，value = abcde 都是redisObject对象，且采用了embstr编码。

   createStringObject源码如下

#define REDIS_ENCODING_EMBSTR_SIZE_LIMIT 39
robj *createStringObject(char *ptr, size_t len) {
    if (len <= REDIS_ENCODING_EMBSTR_SIZE_LIMIT)
        return createEmbeddedStringObject(ptr,len);
    else
        return createRawStringObject(ptr,len);
}

2. 对value进行编码，由前面createStringObject 知晓，目前value只有raw 或者embstr 两种编码格式，此处主要是对value是数值的场景进行优化。

   如果value在0~9999范围，则使用共享对象，那么最终该操作，将不会申请额外的内存。

   如果不在0~9999范围，则将redisObject中的ptr指针直接转为value。

   /* Try to encode a string object in order to save space */
   // 尝试对字符串对象进行编码，以节约内存。
   robj *tryObjectEncoding(robj *o) {
       long value;

       sds s = o->ptr;
       size_t len;

       /* Make sure this is a string object, the only type we encode
        * in this function. Other types use encoded memory efficient
        * representations but are handled by the commands implementing
        * the type. */
       redisAssertWithInfo(NULL,o,o->type == REDIS_STRING);

       /* We try some specialized encoding only for objects that are
        * RAW or EMBSTR encoded, in other words objects that are still
        * in represented by an actually array of chars. */
       // 只在字符串的编码为 RAW 或者 EMBSTR 时尝试进行编码
       if (!sdsEncodedObject(o)) return o;

       /* It's not safe to encode shared objects: shared objects can be shared
        * everywhere in the "object space" of Redis and may end in places where
        * they are not handled. We handle them only as values in the keyspace. */
        // 不对共享对象进行编码
        if (o->refcount > 1) return o;

       /* Check if we can represent this string as a long integer.
        * Note that we are sure that a string larger than 21 chars is not
        * representable as a 32 nor 64 bit integer. */
       // 对字符串进行检查
       // 只对长度小于或等于 21 字节，并且可以被解释为整数的字符串进行编码
       len = sdslen(s);
       if (len <= 21 && string2l(s,len,&value)) {
           /* This object is encodable as a long. Try to use a shared object.
            * Note that we avoid using shared integers when maxmemory is used
            * because every object needs to have a private LRU field for the LRU
            * algorithm to work well. */
           if (server.maxmemory == 0 &&
               value >= 0 &&
               value < REDIS_SHARED_INTEGERS)
           {
               decrRefCount(o);
               incrRefCount(shared.integers[value]);
               return shared.integers[value];
           } else {
               if (o->encoding == REDIS_ENCODING_RAW) sdsfree(o->ptr);
               o->encoding = REDIS_ENCODING_INT;
               o->ptr = (void*) value;
               return o;
           }
       }



   最后：一个渣渣程序员，上面是结合一些资料和源码的主观理解，如果有不对或者疑问的地方，欢迎留言探讨，让我们轻松完爆Redis！期待你的加入。
