一：实验目的及完成后界面展示
使用AS，完成一个Like-WeChat界面的开发，这次主要是对ui和界面转换的完成。
下方按钮分别为消息，好友，通讯录，设置，所在页面对应的按钮为绿色，其余为灰色
先展示下完成结果：
二：ui方面的具体实现
首先在可以在阿里矢量图标库下载图标（这个没要求，喜欢什么图都可以），需要注意的是下载图标时记得选择图标大小，不然默认的200大小的图标巨大。。。还不好调，建议选择35大小。
图标下载好后,开始进行xml界面的书写，我们可以分成三个部分：顶部，底部以及中间区域。
1.顶部xml
顶部的配置比较简单，只需要在LinearLayout(vertical)里书写一个textview，配置下大小，颜色，位置即可。具体代码如下：
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="65dp"
android:background="#000000"
android:gravity="center"
android:orientation="vertical">
<TextView
android:id="@+id/textView"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="center_horizontal"
android:text="@string/app_name"
android:textColor="#ffffff"
android:textSize="20sp" />
</LinearLayout>
代码分析：
因为做的是顶部的xml，所以需要对layout的高度进行限定，防止全屏显示，所以会有android:layout_height="65dp"
为了使”LikeWeChat“文本居中，对layout和textview都进行gravity的选择
最后使标题背景为黑色，标题为白色，#000000为黑 #ffffff为白
android:background="#000000"
android:textColor="#ffffff"
完成后结果如下:
2.底部xml
底部xml主要是四个图标及他们对应的文字描述。
这一部分我们应该要考虑到后面对图标和文字的点击反应，应该把对应的图标和文字放在同一个layout里，再将4个对应不同图标文字的layout放在一个大的layout里。
我们可以简化思路，先只写其中一个，然后其余三个可以直接copy再改部分内容就行。以其中的“聊天”为例：
-
第一步，我们再AS里的xml编辑页面，选择Design模式，直接在可视化界面上拖动LinerLayout到界面里，这个作为大的背景。把它的orientation选择为horizontal水平方向布局，这一步是因为接下来要将四个图标文字水平方向均匀分布，我们还需要把它的背景设置为我们下载的矢量图标：bottom_bar.9.png，同时，与顶部xml一样，我们需要规定它的高度，将baselineAligned设置为false 阻止布局对齐其子级的基线。这部分代码如下：
android:layout_width="match_parent" android:layout_height="80dp" android:background="@drawable/bottom_bar" android:orientation="horizontal" android:baselineAligned="false" -
第二步，我们再拖一次LinerLayout，这一次放在第一步创建的大的layout下，作为它的子部分，它的作用就是作为“聊天”的图片和对应文字的容器，便于之后的点击响应。它的orientation选择为vertical垂直方向布局，这是因为图片和文字在子容器里是垂直方向的布局，然后gravity选择center放在中心。别忘了给它一个id便于之后的java编写调用。这一部分代码如下：
android:id="@+id/id_tab_weixin" android:layout_width="0dp" android:layout_height="match_parent" android:layout_weight="1" android:gravity="center" android:orientation="vertical" -
第三步，我们先进行图片的插入，直接在控件栏里选择ImageView拖入。然后在弹出来的页面里选择对应的图标。
再给图标背景色设置为黑色#000000，并设置为不可点击，具体代码如下：
<ImageButton android:id="@+id/id_tab_weixin_img" android:layout_width="match_parent" android:layout_height="wrap_content" android:background="#000000" android:clickable="false" android:contentDescription="@string/app_name" android:src="@drawable/tab_weixin_pressed" /> -
第四步，插入textView，直接在控件栏里选择textView拖入到与ImageView同级目录下，设置文字大小及中心位置center，因为背景是我们下载的图标（灰黑色），所以这里将文字字体设置为白色#ffffff，同样，不可点击，具体代码如下：
<TextView android:id="@+id/textView1" android:layout_width="match_parent" android:gravity="center" android:layout_height="wrap_content" android:text="微信" android:clickable="false" android:textColor="#ffffff" android:textSize="15sp" /> -

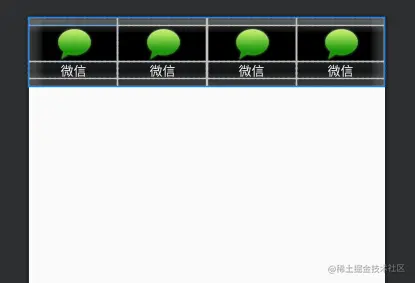

第五步就很简单了，直接将聊天对应的layout进行复制粘贴到4份，这个时候效果如下：
-
第六步，我们只需要改一下图标，文本以及id，就完成了底部xml的配置，修改后效果：
3.activity_main.xml
activity_main.xml有些特殊，它是作为主要调动的xml文件，因此，它需要导入顶部xml与底部xml，可以通过include layout导入，然后中间部分使用fragment，这样在进行页面的转换时，顶部和底部是不会变的，变化的只有中间。具体代码如下：
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical">
<include layout="@layout/top" />
<FrameLayout
android:id="@+id/id_content"
android:layout_width="match_parent"
android:layout_height="0dp"
android:layout_weight="1">
</FrameLayout>
<include layout="@layout/bottom" />
</LinearLayout>
可以看到，fragment的范围是除了top与bottom以外的所有空间
4.中间部分文字xml
这一部分就很简单了，只需要自己创建4个xml文件，里面加入textView，写上自己先显示的文字就行，格式、大小啥的都可以自己为所欲为。这里就不展示了
三：界面通信java部分编写
在开始正式编写之前，这里有个小细节，一般我们打开安卓虚拟机时，顶部会带有项目名称的title，类似这种：
就很丑。。。那么我们可以通过命令：
supportRequestWindowFeature(Window.FEATURE_NO_TITLE);
隐藏title。
（ps：这里有个坑，如果你的MainActivity继承的是AppCompatActivity，那么上面的这个语句就是正确的，但当你继承的是Activity，你就需要去掉support）
效果如下：
步入正题
这部分的一个重点知识就是fragment与FragmentManage，我们可以这样理解，我们刚刚编写的四个中间部分显示文字的xml就相当于4个fragment，然后我们在new一个FragmentManage作为通信的控制器。
1.Fragment及FragmentManage配置
首先新建4个Fragment，直接右键->new->fragment->fragment(blank)
AS会为我们自动生成，我们只需要在里面修改onCreateView()里的组件id为我们创建的4个文本xml，如：
return inflater.inflate(R.layout.tab01, container, false);
然后在主函数里声明4个fragment，代码如下：
private Fragment mTab01 = new weixinFragment();
private Fragment mTab02 = new frdFragment();
private Fragment mTab03 = new contactFragment();
private Fragment mTab04 = new settingsFragment();
声明完后，我们还需要一个FragmentManage来对Fragment的通信进行控制
private FragmentManager fm;
2.调入fragment
调入fragment我们需要对它进行初始化，也就是将4个文本xml添加进去然后提交，代码如下：
private void initFragment(){
fm = getSupportFragmentManager();
FragmentTransaction transaction = fm.beginTransaction();
transaction.add(R.id.id_content, mTab01);
transaction.add(R.id.id_content, mTab02);
transaction.add(R.id.id_content, mTab03);
transaction.add(R.id.id_content, mTab04);
transaction.commit();
}
3.调入各控件
同样的，我们只需要对之前声明的各个控件进行初始化就行，代码如下:
private void initView(){
mTabWeixin = findViewById(R.id.id_tab_weixin);
mTabFrd = findViewById(R.id.id_tab_frd);
mTabContact = findViewById(R.id.id_tab_contact);
mTabSettings = findViewById(R.id.id_tab_settings);
mImgWeixin = findViewById(R.id.id_tab_weixin_img);
mImgFrd = findViewById(R.id.id_tab_frd_img);
mImgContact = findViewById(R.id.id_tab_contact_img);
mImgSettings = findViewById(R.id.id_tab_settings_img);
}
4.隐藏Fragment
因为当我们点击图标时，我们希望只显示对应的文本内容，隐藏不想关的，我们换一个思路，开始我们就全部隐藏，只有当点击时，才让它显示出来，隐藏fragment的函数需要用到.hide()。我们通过FragmentManage进行通信控制，所以需要传fm的参数。
具体代码如下：
private void hideFragment(FragmentTransaction transaction){
transaction.hide(mTab01);
transaction.hide(mTab02);
transaction.hide(mTab03);
transaction.hide(mTab04);
}
5.选择fragment显示相对应的界面
这里我们需要实现的是，当我们点击到对应范围时，显示对应的fragment，可以用到switch-case函数和fragment.show()函数进行显示。
（ps：这里因为我们开始我们就隐藏全部的fragment，只有当点击时，才让它显示出来，所以需要用到show函数）
代码如下:
private void selectFragment(int i){
FragmentTransaction transaction = fm.beginTransaction();
// 实现全部隐藏
hideFragment(transaction);
// 设置内容区域，当选择时，才让它显示
switch (i){
case 0:
transaction.show(mTab01);
// 同时将底部的图片显示为选择状态的颜色
mImgWeixin.setImageResource(R.drawable.tab_weixin_pressed);
break;
case 1:
transaction.show(mTab02);
mImgFrd.setImageResource(R.drawable.tab_find_frd_pressed);
break;
case 2:
transaction.show(mTab03);
mImgContact.setImageResource(R.drawable.tab_address_pressed);
break;
case 3:
transaction.show(mTab04);
mImgSettings.setImageResource(R.drawable.tab_settings_pressed);
break;
default:
break;
}
// 提交
transaction.commit();
}
6.编写select函数
上面说到，当我们选择不同的layout时，显示对应的内容与图标，使用的是switch-case函数
那么怎么传给selectFragment对应的int 数值进行switch呢？
这个时候，我们就需要编写相关的函数，将点击不同的子类layout（即4各图标及它们对应的文字部分）时传递不同的值给selectFragment()。可以使用getID函数进行switch-case。
代码如下：
public void onClick(View view) {
resetImg();
switch (view.getId()){
case R.id.id_tab_weixin:
selectFragment(0);
break;
case R.id.id_tab_frd:
selectFragment(1);
break;
case R.id.id_tab_contact:
selectFragment(2);
break;
case R.id.id_tab_settings:
selectFragment(3);
break;
}
}
这里我们注意到还有一个resetImg()，
这就是我们下面要讲的。
7.重置图标
当我们点击完一个图标，我们再点击另外的图标时，我们希望前面点击过的图标重新变为之前的颜色（样式）。不然当我们点击一次后，图标将永远保持显示状态，这是我们不希望的。
因此，我们需要重置图标，需要写一个resetImg函数。然后将它放在onClick函数开始，表示每一次click时，实现将图标初始化。具体代码如下:
public void resetImg(){
mImgWeixin.setImageResource(R.drawable.tab_weixin_normal);
mImgContact.setImageResource(R.drawable.tab_address_normal);
mImgFrd.setImageResource(R.drawable.tab_find_frd_normal);
mImgSettings.setImageResource(R.drawable.tab_settings_normal);
}
8.最后一步，指定事件范围
当我们就按照上面的代码执行时，这个时候，我们不管点击哪个位置，都是一次锚点，也就是说，即使我们点击的不是底部的按钮，它仍然会进行一次switch-case对锚点进行位置判定。这是极其消耗资源的。
因此，我们需要指定事件的判定范围：只有点击bottom时才进行锚点判断。具体代码如下:
private void initEvent(){
mTabWeixin.setOnClickListener(this);
mTabContact.setOnClickListener(this);
mTabFrd.setOnClickListener(this);
mTabSettings.setOnClickListener(this);
}
至此，全部代码讲解完毕。
项目源码地址:gitee.com/White-9/Lik…
（博客可能写的还存在很多问题，后期会逐步修改的。）
