Innodb引擎 · 基础模块篇(一) · 认识Buffer Pool

Innodb是Mysql5.5版本以后默认的数据库引擎，相比较于MyISAM, 它最大的特点是支持了事务处理，它的设计目标是: 最有效的使用内存和CPU，可以说Innodb就是Mysql的灵魂。经过不断的优化，Mysql8.0之后Innodb引擎的读写性能进一步得到了提升，学习Innodb引擎的工作原理，对企业开发人员的业务架构设计非常有帮助，但是Innodb引擎的架构设计可谓庞大而复杂，故笔者制定了一个2020年前学习计划，第一个阶段先从基础出发，庖丁解牛的方式学习Innodb引擎的模块(基础模块篇)；第二阶段将这些模块之间协同工作的原理给梳理出来，总结一些调优经验(模块协同工作篇)；第三阶段将结合Mysql8.0.20的源码对Innodb引擎新增的一些新特性和一些优化细节做探索(新特性源码探索篇)。写博文有两个目的，首先立下的flag接受监督(其实是怕自己坚持不下来～)；第二是将学习笔记记录下来，有错误或者遗漏重点的地方还希望读者在评论区里批评指正。

本节主要来说一下Buffer Pool，在此之前会先简单描述一下数据页和数据记录结构，然后根据官网的架构图概述一下Innodb引擎体系结构，此后的基础模块篇章节将根据这张图中涉及的模块展开。

1. 数据记录和数据页的基本结构

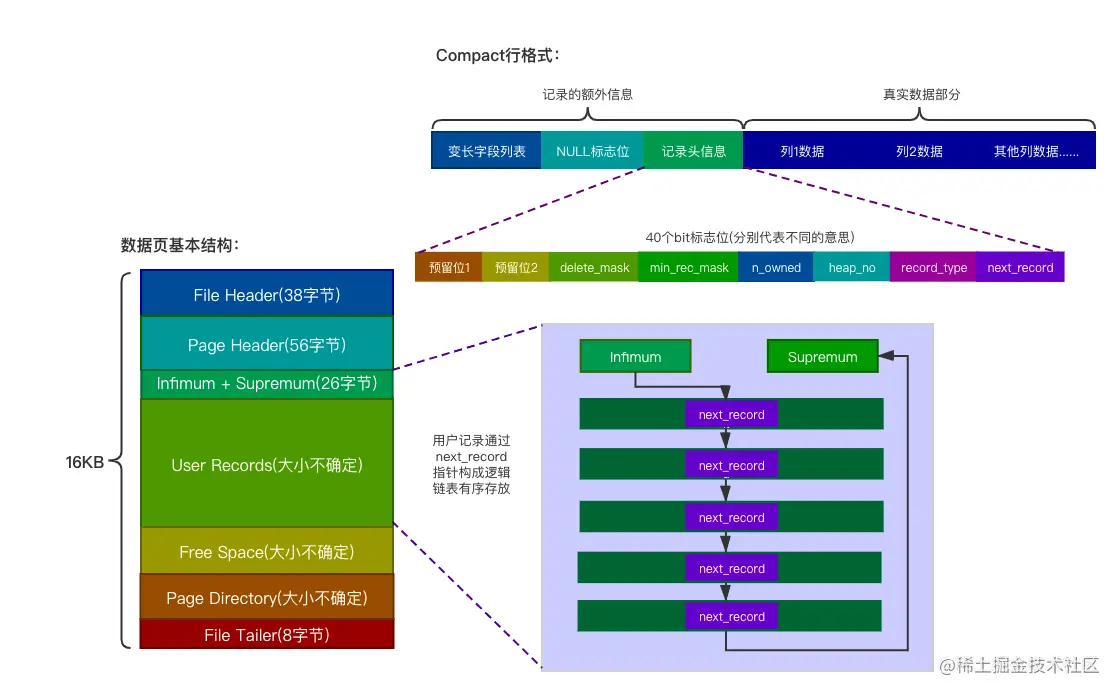

Innodb引擎中磁盘和内存之间数据交互的基本单位是数据页，数据页的默认大小是16KB，数据页中存储页的一些基本信息和数据记录；数据记录是按照行格式在磁盘上存储的。下边是数据页的基本结构和最通用的Compact行格式的用户记录结构图：

先来说说用户记录吧，Compact格式的用户记录分为两部分：记录的额外信息和真实数据部分，记录的额外信息存放记录中的变长字段列表、记录NULL标志位列表还有记录头信息，记录头信息使用40个标志位记录一些有用的标示信息；真实数据部分存储的就是业务中的数据记录还有一些隐藏列信息了。下边表格给出了记录头中40个标志位包含的信息标示，不理解具体含义的读者不要灰心，只需要混个脸熟就好了，之后有用得到的地方会再进行讲解的。

名称	占用bit数	描述
预留位1	1	暂时未使用到
预留位2	1	暂时未使用到
delete_mask	1	标记该记录是否被删除
min_rec_mask	1	B+树的每层非叶子节点中的最小记录都会添加该标记
n_owned	4	当前槽拥有的记录数
heap_no	13	当前记录在记录堆的位置
record_type	3	表示当前记录的类型，0表示普通记录，1表示B+树非叶子节点记录，2表示最小记录，3表示最大记录
next_record	16	下一条记录的相对位置

我们再来看看数据页，下表列出了数据页基本结构各部分的描述信息：

名称	中文名	占用空间大小	简单描述
File Header	文件头部	38字节	页的一些通用信息
Page Header	页面头部	56字节	数据页专有的一些信息
Infimum + Supremum	最小记录和最大记录	26字节	两个虚拟的行记录
User Records	用户记录	不定	实际存储的行记录内容
Free Space	空闲空间	不定	页中尚未使用的空间
Page Directory	页面目录	不定	页中的某些记录的相对位置
File Trailer	文件尾部	8字节	校验页是否完整

其中File Header、Page Header、Infimum + Supermum记录、File Tailer每一部分占用的空间大小都是固定的；User Records、Free Space、Page Directory部分占用的空间总大小是固定的，但是每一部分又是动态变化的，像弹簧一样，当User Records部分新增用户记录时，Free Space部分就随着被压缩了，Page Directory记录的信息随之也做变更。每个数据页都有两个固定的最小记录和最大记录，用户记录在User Records部分是通过头信息中的next_record作为逻辑指针形成链表紧邻存储的，每个数据页中能存储很多用户记录。

FileHeader部分存储了页的一些通用信息，有些信息对我们本节分析问题很关键，先单独列出来，再说一下重要部分信息代表的含义：

名称	占用空间大小	描述
FIL_PAGE_SPACE_OR_CHKSUM	4字节	页的校验和（checksum值）
FIL_PAGE_OFFSET	4字节	页号
FIL_PAGE_PREV	4字节	上一个页的页号
FIL_PAGE_NEXT	4字节	下一个页的页号
FIL_PAGE_LSN	8字节	页面被最后修改时对应的日志序列位置（英文名是：Log Sequence Number）
FIL_PAGE_TYPE	2字节	该页的类型
FIL_PAGE_FILE_FLUSH_LSN	8字节	仅在系统表空间的一个页中定义，代表文件至少被刷新到了对应的LSN值
FIL_PAGE_ARCH_LOG_NO_OR_SPACE_ID	8字节	页属于哪个表空间

Innodb引擎使用B+树结构存储数据，树的叶子节点存储数据页，非叶子节点存储数据页的目录(目录页), 为了方便数据范围查找，数据页之间使用双向链表链接，双向链表的前后指针就是表格中说的 FIL_PAGE_OFFSET 和 FIL_PAGE_PREV 。下边是一个聚簇索引的B+树结构示意图：

每一个数据页在表空间都有一个页号， FIL_PAGE_OFFSET 存储的就是该信息，FIL_PAGE_ARCH_LOG_NO_OR_SPACE_ID 记录数据页属于哪个表空间，在数据库中，通过表空间 + 页号能够唯一标示一个数据页。Innodb引擎有很多种页，除了存储用户记录的数据页外，还有索引页，Undo页、Inode页，系统页、BloB页等等，页的类型使用 FIL_PAGE_TYPE 标示；FIL_PAGE_SPACE_OR_CHKSUM 是用来校验数据页的完整性的，我们不用管它，FIL_PAGE_FILE_FLUSH_LSN 也可以先不了解。但是FIL_PAGE_LSN非常非常重要！！！英文名叫Log Sequence Number,后边会有专门的一篇文章来讲解它。

对数据记录和数据页有了一个基本的了解后，留给读者一个思考问题：为什么Innodb引擎要以数据页作为磁盘和内存交互的基本单位？

相信读者心中已经有了自己的答案，不过我还是希望读者能了解一下局部性原理的相关概念，基于它也能对这个问题做一些解释。

程序的局部性原理是指程序在执行时呈现出局部性规律，分为时间局部性和空间局部性。时间局部性指的是如果某数据被访问，则不久之后该数据可能再次被访问;空间局部性是指一旦程序访问了某个存储单元数据，则不久之后，其附近的存储单元也将被访问。

2. Innodb引擎架构概述

Innodb引擎的架构设计可谓复杂，但是读者也不要被它给吓到，只要我们将其中的模块分解开，逐个突破，再将他们协同工作的原理给弄清楚了，再回过头来看这张图时就是另一种心情了💢(这是笔者的内心的真实感受)。

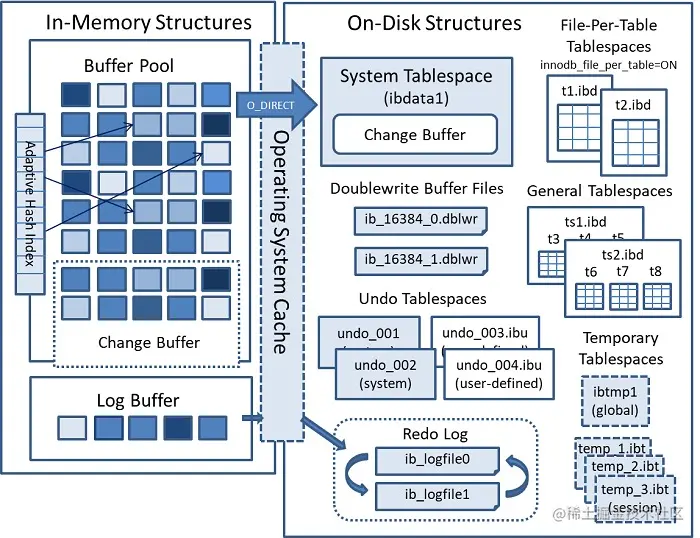

下边是官网给出的Innodb总体架构图：

从架构图上可以看到Innodb的架构可以划分为“内存架构(In-Memory Structures)”和“磁盘架构(On-Disk Structures)”。内存架构比较简单, 由Buffer Pool和Log Buffer组成，磁盘架构稍微复杂些，由Redo Log日志文件、Undo Log日志文件、系统表空间(System Tablespace)下的文件、独立表空间（General Tablespaces）下的文件；还有临时表空间(Temporary Tablespaces)下的一些文件和双写缓冲区(Doublewrite Buffer)下的文件等等。

Innodb引擎使用数据页完成磁盘和内存之间的交互，CPU直接操作的都是内存中的数据，而Mysql为了实现数据持久化，都是将用户数据存储到表空间下的磁盘文件上。CPU每次对数据进行读写，如果都从磁盘上加载数据页到内存，那成本就太高了，所以Innodb引擎专门申请了一大片内存来缓存磁盘上的数据页，取名叫“Buffer Pool”。下边我们就来介绍一下它。

3. Buffer Pool体系结构

前边我们提到在Innodb引擎的磁盘结构中，数据页在B+树的叶子节点上是通过双链表管理的，这样有助于根据条件进行范围查找。可是数据页加载到Buffer Pool中以后就是一些零零散散的数据页了。

3.1 Buffer Pool的内部组成

为了更加方便灵活的管理这些数据页，Innodb引擎为每一个缓存页都创建了一个对应的块结构，块结构中存有该页面的表空间编号、页号、缓存页在Buffer Pool中的地址、链表节点信息、锁信息和LSN等信息（还记得LSN吗？就是我们刚描述数据页的时候提到的Log Sequence Number，这个信息在控制块中也有，大家可以先留意一下这个概念 ,后边笔者会专门整理一个章节来介绍它的）。Buffer Pool的内存空间是类似于下边这样：

缓存页的控制块被放到了Buffer Pool的前边，缓存页存放到后边，它们之间是一一对应的。当控制块和缓存页填充满Buffer Pool的内存空间时，可能会存在一块不足以存放下一个缓存页的内存碎片。

3.2 Buffer Pool中的free链表

Mysql服务器刚启动时，Innodb引擎需要完成Buffer Pool的初始化，首先向操作系统申请需要使用的内存空间，然后将它划分成很多控制块和缓存页。因为此时还没有真正的数据页被缓存到Buffer Pool中，为了记录哪些缓存页是可以使用的，Innodb引擎维护了一个free链表:

Innodb引擎特意为这个链表定义了一个基节点，其中包含了指向链表的头节点、指向链表的尾节点和链表中节点数量等信息。

有了free链表之后，每当需要从磁盘加载一个页到Buffer Pool中时，就直接从free链表中取一个空闲的缓存页就好了，并且将该缓存页对应的控制块填充上缓存页的元信息(就是我们前边提到的，页面的表空间编号、页号、缓存页在Buffer Pool中的地址、链表节点信息、锁信息和LSN等)，并将该控制块从free链表中移除，表示该缓存页已经被使用了。

3.3 设置Buffer Pool的相关参数与初始化流程

通过上边的介绍，我们对Buffer Pool的基本结构已经有了一个初步认识，下边再来看一下设置Buffer Pool的相关参数吧：

• innodb_buffer_pool_size : Buffer Pool的总大小
• innodb_buffer_pool_instances : Buffer Pool中instance的数量
• innodb_buffer_pool_chunk_size : Buffer Pool中chunk的大小，默认为128M

为了减轻高并发下锁争抢的压力(并发情况下，访问Buffer Pool中的各种链表都需要加锁处理)，Buffer Pool分为多个instances，具体的数量由innodb_buffer_pool_instances参数控制。

从上边的配置参数中我们得知，innodb_buffer_pool_size是Buffer Pool的总大小，innodb_buffer_pool_instances是Buffer Pool实例的个数，那么每个Buffer Pool实际占用的空间就可以通过下边的公式计算出来(总大小除以实例的个数)：

innodb_buffer_pool_size/innodb_buffer_pool_instances

不过Buffer Pool的实例并不是创建的越多越好，管理Buffer Pool本身也需要额外的开销。并且当innodb_buffer_pool_size的值小于1G的时候设置多个实例是没有效果的，这个时候Innodb引擎会默认把innodb_buffer_pool_instances的值修改为1。当Buffer Pool大于或等于1G的时候还是设置多个Buffer Pool实例比较好。

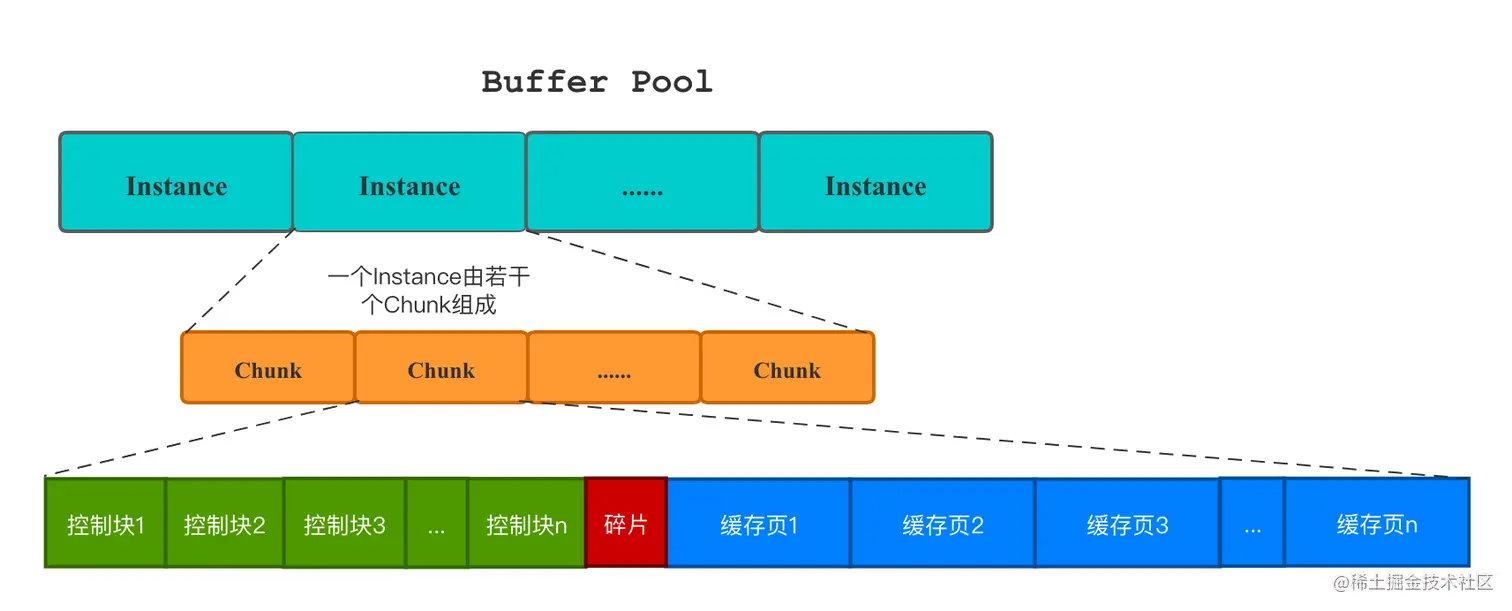

在Mysql5.7.5版本之前，Buffer Pool的大小只能在服务器启动时通过配置innodb_buffer_pool_size启动参数来调整大小，在服务器的运行过程中是不允许调整该值的。从Mysql5.7.5版本开始，Innodb引擎支持了在服务运行过程中调整Buffer Pool的大小。这个功能确实牛逼，但是按照之前的实现方式，每次调整Buffer Pool的大小时都需要向操作系统申请一块连续的内存空间，再将旧的Buffer Pool的内容复制到这一块新的空间，这个操作是极其耗时的。所以Mysql5.7.5版本后，Innodb引擎初始化Buffer Pool时不再是一次性的申请一大片的连续内存空间了，而是引入了一个chunk结构，每次以chunk为单位向操作系统申请空间，这样一个Buffer Pool实例就由若干个chunk组成，chunk中存放我们前边提到的缓存页的控制块和缓存页，还有管理这些缓存页的链表信息等。通过上边的描述我们就可以大概勾勒出Buffer Pool的组成结构了:

Buffer Pool中的chunk的大小可以自定义设置，默认是128M。整个Buffer Pool的内存大小分配关系有这样一个公式，假设n为chunk的数量。

innodb_buffer_pool_size = n * innodb_buffer_pool_chunk_size * innodb_buffer_pool_instances

其中n值会在Buffer Pool初始化阶段计算得出，加入计算得到的N不是正整数，Innodb引擎会自动调整innodb_buffer_pool_size的大小。

下边我们再用简单的回顾一下Buffer Pool的初始化过程。上边我们一直提到Buffer Pool的结构中保存着一个个的缓存页，每个缓存页对应一个控制块。其实在Buffer Pool中就是以buf_block_t这样一个数据结构作为基本单元的:

//代码路径(mysql8.0.20):storage/innobase/include/buf0buf.h

struct buf_block_t {
  buf_page_t page;       /* Page的元信息，id, size之类 */
  byte *frame;     /* Page数据 */
}

buffer Pool初始化时以buf_pool_init()方法作为入口，然后调用buf_pool_create()方法初始化每个instance;初始化链表,创建相关的mutex,创建chunk等。再然后才是调用buf_chunk_init()方法真正的进行初始化，也分为几个步骤：

• chunk初始化，使用os_mem_alloc_large()函数分配内存
• 初始化buf_block_t, 每一个Block包含block->frame数据页和block->page页信息管理
• 将每一个Block的Page结构即block->page加入buf_pool->free链表

以上通过代码片段描述的Buffer Pool的初始化过程，和我们之前的分析是一致的，只不过引入了多实例和chunk的结构以后，申请内存的方式和粒度由原来的申请大块内存变成了以chunk为单位向操作系统申请内存了。

3.4 缓存页的hash表

前边我们提到的free链表管理着Buffer Pool中没有使用的缓存页；当数据页从磁盘加载到Buffer Pool中以后，缓存到Buffer Pool中的缓存页就从free链表中移除了。该页已经在Buffer Pool中了，当我们下次访问这个数据页中的数据时直接从Buffer pool中取就可以了。问题是：我们怎么确定数据页在不在Buffer Pool中呢?

再来回顾一下我们讲过的数据页结构的内容，在数据页的FileHeader部分，存有数据页所在的表空间号和页号，通过表空间号+页号可以在数据库中唯一标示一个数据页。我们就可以使用表空间号 + 页号作为key,缓存页作为value创建一个hash表，在需要访问页面数据时，先通过表空间号 + 页号确定Buffer Pool中有没有缓存页，有就直接使用，没有就从free链表中取一个空闲的缓存页，然后从磁盘中将对应的数据页加载进去再访问。

缓存页的hash表比较好理解，下边我们再来看一下Buffer Pool中另外一个比较重要的链表：flush链表。

3.5 Buffer Pool中的flush链表

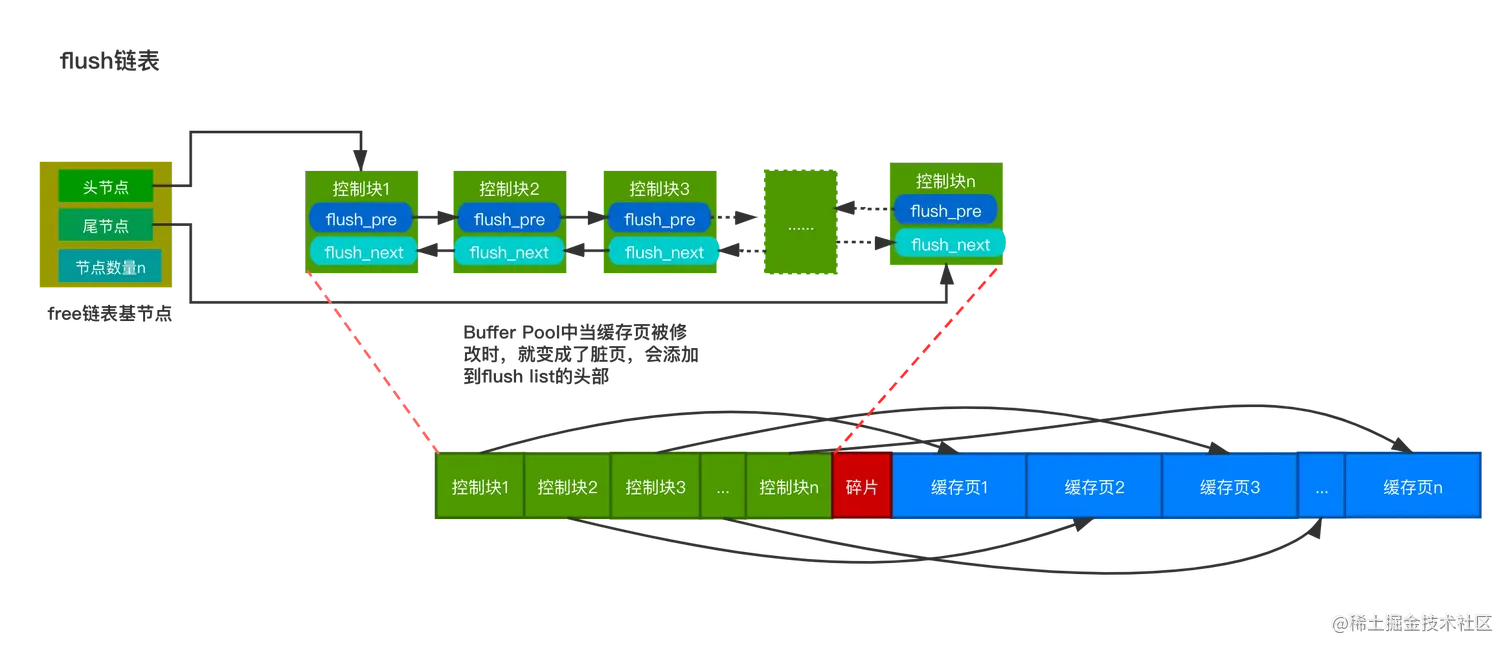

我们经常会使用增、删、改等DML语句对数据记录进行更新，当我们修改了Buffer Pool缓存页中的数据时，它就和磁盘上的数据页不一致了，这样的数据页被称为dirty page(脏页)。Mysql数据库是强一致性的，为了实现数据的一致性，我们能想到的最简单的方法就是，每次当有缓存页被修改时就马上同步到对应的磁盘页上;Innodb引擎以高性能著称，肯定不会这么干的！脏页同步到磁盘肯定是迟早的事，但Innodb引擎并不着急每次都同步，具体什么时候同步、怎样同步我们先不用关心，后边会详细讲解这一块。我们再来思考接下来的问题：dirty page不立即同步到磁盘的话，当我们将来要同步时，该如何判断哪些数据页是dirty page,哪些页从来没有被修改过呢？我们前边有讲到Buffer Pool中的free list，相信聪明的你一定想到了，Innodb引擎维护了另外一种链表——flush list(脏页链表)，当有缓存页被修改的时候，就添加到里边，将来脏页同步到磁盘以后，就从flush list中移除，flush list的构造也是和free list差不多的。

3.6 Buffer Pool中LRU链表的管理

Buffer Pool的大小是有限的，用户数据是不断增长的，总有free链表拿不出可用的缓存页的时候。那么问题来了，真的到了那个时候Innodb引擎应该怎么办？这个问题很简单，Innodb引擎不得不从Buffer Pool中淘汰一部分缓存页了。

问题是淘汰哪一些缓存页呢？从flush链表中刷新一部分脏页到磁盘可以吗？方案是可行的，但是读者不要认为free链表拿不出缓存页的时候flush链表一定是有内容的，我们平时查询一张大表的数据时，假如将这张大表的数据页都加载到了Buffer Pool并占满了内存空间，这个时候我们只是查询数据，并没有更改任何缓存页呢，flush链表是空的。

面对问题不能总是想当然了，要有一定的理论依据，还记得我们之前提到的局部性原理吗？其中时间局部性提到：如果某数据被访问，则不久之后该数据可能再次被访问。基于此很多软件开发者都会使用LRU(全称是 Least Recently Used:最近最少使用)算法管理淘汰内存数据，熟悉redis的读者应该了解这一点。

Innodb引擎也在Buffer Pool中创建了自己的LRU链表，设计的原则就是：尽量提高Buffer Pool的缓存命中率。我们先顺着自己的思路考虑一下这个LRU链表如何实现吧，我们前边讲过free list和 flush list,像它们一样，我们也创建一个LRU链表的基节点，当访问某个页面时，我们这样来处理：

• 如果数据页不在Buffer Pool中，在把该页从磁盘加载到Buffer Pool中的缓存页时，将该缓存页对应的控制块作为节点塞到链表的头部。

• 如果该页已经缓存在Buffer Pool中，则直接把该页对应的控制块移动到LRU链表的头部。

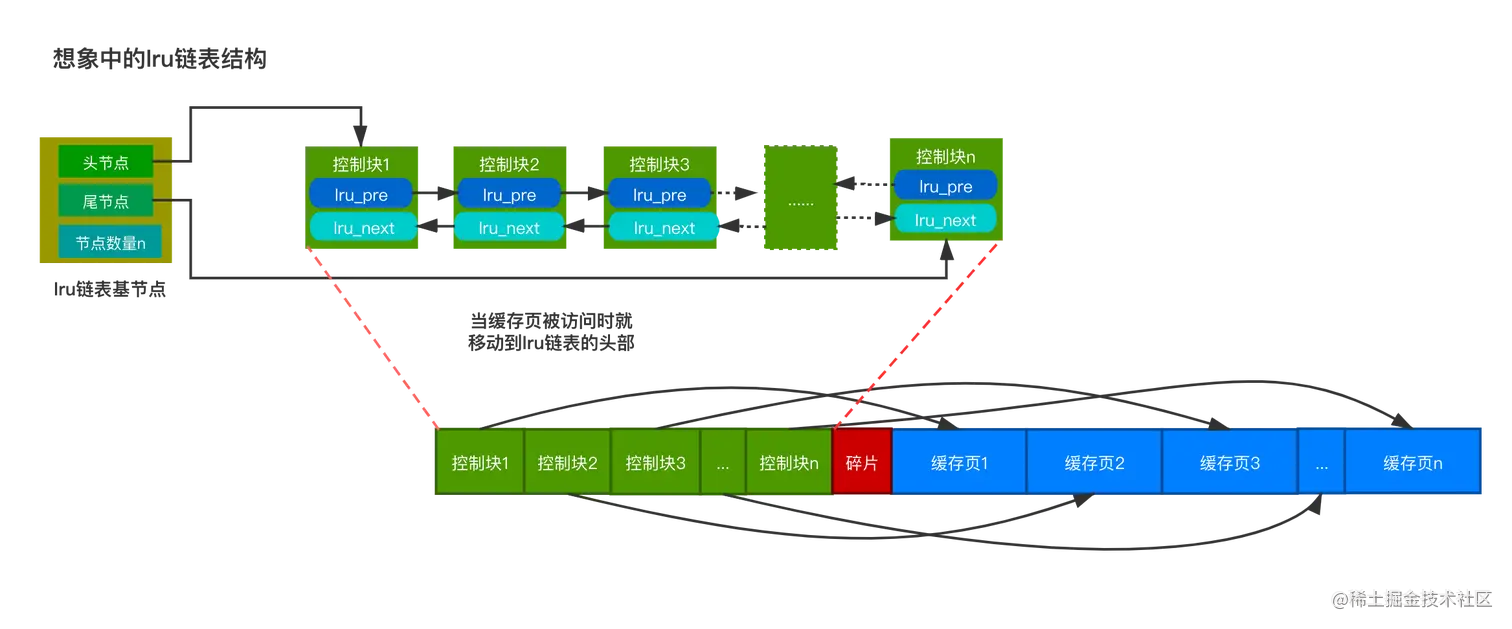

我们想象中的LRU链表长这个样子：

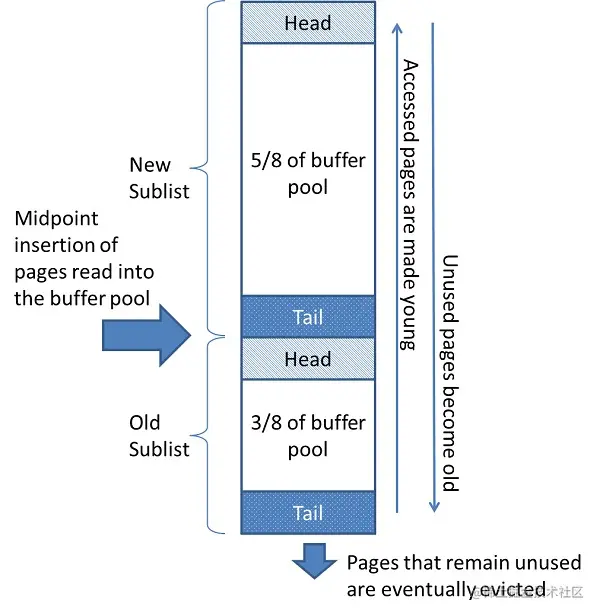

如果你真的以为Innodb引擎就是这样实现的！沉下心来仔细思考我们想象中的LRU链表，还真的存在很多问题。还拿上边的例子来讲，我们对一张大表进行全表扫描，大量新的缓存页进入到Buffer Pool，Buffer Pool中原来热的缓存页被淘汰掉了(热的缓存页是指最近经常被使用的缓存页)，而对一张大表进行扫描这种操作通常很少发生，这直接导致的就是Buffer Pool的缓存命中率降低，需要程序很长时间的运行才会恢复过来。Innodb引擎在设计LRU链表之初就考虑到了这个问题，我们来看一下Innodb引擎的LRU链表是怎样实现的:

Innodb引擎将LRU链表按照比例一分为二，前边是存储热缓存页数据的New Sublist;后边是存储冷缓存页数据的Old Sublist。New Sublist和Old Sublist的可以通过下边的参数调控：

mysql> show variables like 'innodb_old_blocks_pct';
+-----------------------+-------+
| Variable_name         | Value |
+-----------------------+-------+
| innodb_old_blocks_pct | 37    |
+-----------------------+-------+
1 row in set (0.01 sec)

默认情况下，Old Sublist占LRU链表的37%;也就是3/8。我们再回过头来看刚才那个问题，当我们对一张大表进行全表扫描的时候，首次被加载进Buffer Pool的缓存页被添加到了LRU链表的Old区域，缓存页的控制块中会记录下来它首次被加载进Buffer Pool的时间，下次再次访问该缓存页时，判断访问时间与第一次访问的时间在某个时间间隔内，那么该页面就不会被从Old区域移动到New区域的头部，否则将它移动到New区域的头部。

我们上边描述的这个间隔时间也是可以通过参数配置的：

mysql> show variables like 'innodb_old_blocks_time';
+------------------------+-------+
| Variable_name          | Value |
+------------------------+-------+
| innodb_old_blocks_time | 1000  |
+------------------------+-------+
1 row in set (0.00 sec)

innodb_old_blocks_time的默认值是1000，它的单位是毫秒，意味着从磁盘上被加载到LRU链表的Old区域的某个页，如果第一次和最后一次访问该页面的时间间隔小于1s，那么该页是不会被加入到New Sublist头部的～ ；我们还可以将innodb_old_blocks_time设置为0，这样的话，当我们每次访问一个缓存页时，都会将该缓存页放到LRU的New Sublist头部。

Innodb引擎设计的这种LRU链表结构还有很多其他的考量，比如说预读策略。其中针对如何提高Buffer Pool的缓存命中率，还制定了其他的一些优化策略，笔者在这里就不一一赘述了，感兴趣的读者可以深入研究一下。

3.7 Buffer Pool的其他一些数据结构

Buffer Pool为了更方便的管理内存中的缓存页，还设计了其他的一些数据结构，例如：zip_free(压缩空闲链表)，是一个指针数组。他们组成伙伴系统来为压缩页提供内存空间，伙伴系统的精髓就在于按照2的倍数进行紧邻内存块的合并和拆分，进而达到高效管理、代码复杂度低的效果。这个指针数组按照块大小实际包含4层，1024,2048,4096和8192，每一层基结点只管理同类大小的块。还有一些其他的unzip LRU链表、zip clean链表;看不懂这段描述没有关系，这不是我们本文的重点，读者只要知道他们都是Buffer Pool创建出来用来更好的管理缓存页就好了。

通过前边几个章节的描述，相信读者对buffer pool的体系结构有了一个比较全面的认识了，这对我们后边分析Innodb引擎的工作原理很有帮助。后边的章节我们还会提到它。

4. 小结与预告

本节简单介绍了一下数据页和数据记录的结构，然后概述了一下Innodb引擎的架构，此后的基础模块部分的章节也将据此展开；本节主要总结了一下Buffer Pool的结构，分析了其中一些重要链表的设计，有心的读者可能发现了在Innodb引擎架构的图中，Buffer Pool还有一块内容叫“Change Buffer”，本节并没有提到是因为笔者认为它很关键，不想将文章写的特别长，所以下一篇文章会重点学习它。
