浏览器结构

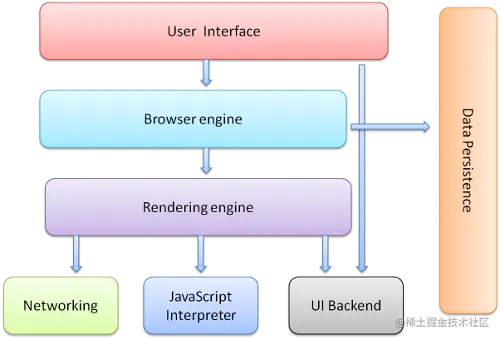

浏览器的主要组件为 (1.1)：

用户界面 - 包括地址栏、前进/后退按钮、书签菜单等。除了浏览器主窗口显示的您请求的页面外，其他显示的各个部分都属于用户界面。
浏览器引擎 - 在用户界面和呈现引擎之间传送指令。
呈现引擎 - 负责显示请求的内容。如果请求的内容是 HTML，它就负责解析 HTML 和 CSS 内容，并将解析后的内容显示在屏幕上。
网络 - 用于网络调用，比如 HTTP 请求。其接口与平台无关，并为所有平台提供底层实现。
用户界面后端 - 用于绘制基本的窗口小部件，比如组合框和窗口。其公开了与平台无关的通用接口，而在底层使用操作系统的用户界面方法。
JavaScript 解释器。用于解析和执行 JavaScript 代码。
数据存储。这是持久层。浏览器需要在硬盘上保存各种数据，例如 Cookie。新的 HTML 规范 (HTML5) 定义了“网络数据库”，这是一个完整（但是轻便）的浏览器内数据库。

呈现引擎

本文所讨论的浏览器（Firefox、Chrome 浏览器和 Safari）是基于两种呈现引擎构建的。Firefox 使用的是 Gecko，这是 Mozilla 公司“自制”的呈现引擎。而 Safari 和 Chrome 浏览器使用的都是 WebKit。

主流程

呈现引擎一开始会从网络层获取请求文档的内容，内容的大小一般限制在 8000 个块以内。呈现引擎将开始解析 HTML 文档，并将各标记逐个转化成“内容树”上的 DOM 节点。同时也会解析外部 CSS 文件以及样式元素中的样式数据。HTML 中这些带有视觉指令的样式信息将用于创建另一个树结构：呈现树。

呈现树包含多个带有视觉属性（如颜色和尺寸）的矩形。这些矩形的排列顺序就是它们将在屏幕上显示的顺序。

呈现树构建完毕之后，进入“布局”处理阶段，也就是为每个节点分配一个应出现在屏幕上的确切坐标。下一个阶段是绘制 - 呈现引擎会遍历呈现树，由用户界面后端层将每个节点绘制出来。

需要着重指出的是，这是一个渐进的过程。为达到更好的用户体验，呈现引擎会力求尽快将内容显示在屏幕上。它不必等到整个 HTML 文档解析完毕之后，就会开始构建呈现树和设置布局。在不断接收和处理来自网络的其余内容的同时，呈现引擎会将部分内容解析并显示出来。

主流程示例

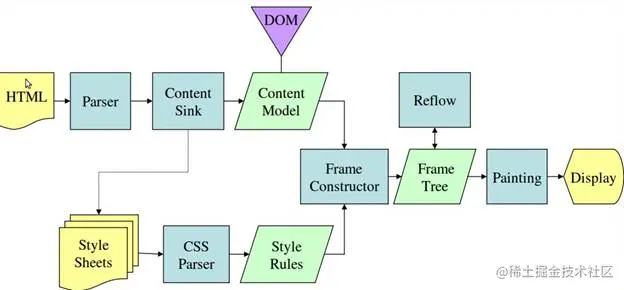

图：WebKit 主流程 Mozilla 的 Gecko 呈现引擎主流程 (3.6) 从图可以看出，虽然 WebKit 和 Gecko 使用的术语略有不同，但整体流程是基本相同的。

Gecko 将视觉格式化元素组成的树称为“框架树”。每个元素都是一个框架。WebKit 使用的术语是“呈现树”，它由“呈现对象”组成。对于元素的放置，WebKit 使用的术语是“布局”，而 Gecko 称之为“重排”。对于连接 DOM 节点和可视化信息从而创建呈现树的过程，WebKit 使用的术语是“附加”。有一个细微的非语义差别，就是 Gecko 在 HTML 与 DOM 树之间还有一个称为“内容槽”的层，用于生成 DOM 元素。我们会逐一论述流程中的每一部分：

解析 - 综述

解析是呈现引擎中非常重要的一个环节，因此我们要更深入地讲解。首先，来介绍一下解析。

解析文档是指将文档转化成为有意义的结构，也就是可让代码理解和使用的结构。解析得到的结果通常是代表了文档结构的节点树，它称作解析树或者语法树。

示例 - 解析 2 + 3 - 1 这个表达式，会返回下面的树：

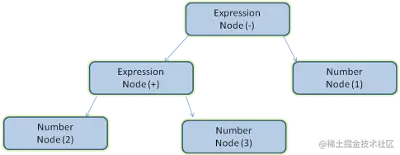

图：数学表达式树节点

语法

解析是以文档所遵循的语法规则（编写文档所用的语言或格式）为基础的。所有可以解析的格式都必须对应确定的语法（由词汇和语法规则构成）。这称为与上下文无关的语法。人类语言并不属于这样的语言，因此无法用常规的解析技术进行解析。

解析器和词法分析器的组合

解析的过程可以分成两个子过程：词法分析和语法分析。

词法分析是将输入内容分割成大量标记的过程。标记是语言中的词汇，即构成内容的单位。在人类语言中，它相当于语言字典中的单词。

语法分析是应用语言的语法规则的过程。

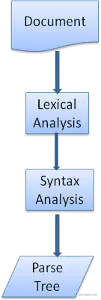

解析器通常将解析工作分给以下两个组件来处理：词法分析器（有时也称为标记生成器），负责将输入内容分解成一个个有效标记；而解析器负责根据语言的语法规则分析文档的结构，从而构建解析树。词法分析器知道如何将无关的字符（比如空格和换行符）分离出来。图：从源文档到解析树

解析是一个迭代的过程。通常，解析器会向词法分析器请求一个新标记，并尝试将其与某条语法规则进行匹配。如果发现了匹配规则，解析器会将一个对应于该标记的节点添加到解析树中，然后继续请求下一个标记。

如果没有规则可以匹配，解析器就会将标记存储到内部，并继续请求标记，直至找到可与所有内部存储的标记匹配的规则。如果找不到任何匹配规则，解析器就会引发一个异常。这意味着文档无效，包含语法错误

HTML

HTML解析器

HTML 解析器的任务是将 HTML 标记解析成解析树

非与上下文无关的语法

正如我们在解析过程的简介中已经了解到的，语法可以用 BNF 等格式进行正式定义。

很遗憾，所有的常规解析器都不适用于 HTML（我并不是开玩笑，它们可以用于解析 CSS 和 JavaScript）。HTML 并不能很容易地用解析器所需的与上下文无关的语法来定义。

有一种可以定义 HTML 的正规格式：DTD（Document Type Definition，文档类型定义），但它不是与上下文无关的语法。

这初看起来很奇怪：HTML 和 XML 非常相似。有很多 XML 解析器可以使用。HTML 存在一个 XML 变体 (XHTML)，那么有什么大的区别呢？

区别在于 HTML 的处理更为“宽容”，它允许您省略某些隐式添加的标记，有时还能省略一些起始或者结束标记等等。和 XML 严格的语法不同，HTML 整体来看是一种“软性”的语法。

显然，这种看上去细微的差别实际上却带来了巨大的影响。一方面，这是 HTML 如此流行的原因：它能包容您的错误，简化网络开发。另一方面，这使得它很难编写正式的语法。概括地说，HTML 无法很容易地通过常规解析器解析（因为它的语法不是与上下文无关的语法），也无法通过 XML 解析器来解析。

HTML DTD

HTML 的定义采用了 DTD 格式。此格式可用于定义 SGML 族的语言。它包括所有允许使用的元素及其属性和层次结构的定义。如上文所述，HTML DTD 无法构成与上下文无关的语法。

DTD 存在一些变体。严格模式完全遵守 HTML 规范，而其他模式可支持以前的浏览器所使用的标记。这样做的目的是确保向下兼容一些早期版本的内容。最新的严格模式 DTD 可以在这里找到：www.w3.org/TR/html4/st…

DOM

解析器的输出“解析树”是由 DOM 元素和属性节点构成的树结构。DOM 是文档对象模型 (Document Object Model) 的缩写。它是 HTML 文档的对象表示，同时也是外部内容（例如 JavaScript）与 HTML 元素之间的接口。解析树的根节点是“Document”对象。

DOM 与标记之间几乎是一一对应的关系。比如下面这段标记：

<html>
  <body>
    <p>
      Hello World
    </p>
    <div> <img src="example.png"/></div>
  </body>
</html>

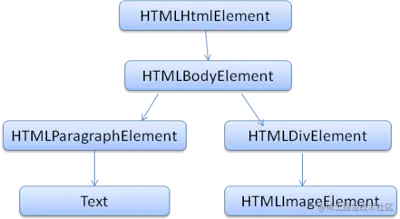

可翻译成如下的 DOM 树：图：示例标记的 DOM 树和 HTML 一样，DOM 也是由 W3C 组织指定的。请参见 www.w3.org/DOM/DOMTR 。这是关于文档操作的通用规范。其中一个特定模块描述针对 HTML 的元素。HTML 的定义可以在这里找到：www.w3.org/TR/2003/REC…

我所说的树包含 DOM 节点，指的是树是由实现了某个 DOM 接口的元素构成的。浏览器在具体的实现中会有一些供内部使用的其他属性。

解析算法

我们在之前说过，HTML 无法用常规的自上而下或自下而上的解析器进行解析。

原因在于：

语言的宽容本质。浏览器历来对一些常见的无效 HTML 用法采取包容态度。解析过程需要不断地反复。源内容在解析过程中通常不会改变，但是在 HTML 中，脚本标记如果包含 document.write，就会添加额外的标记，这样解析过程实际上就更改了输入内容。由于不能使用常规的解析技术，浏览器就创建了自定义的解析器来解析 HTML。

HTML5 规范详细地描述了解析算法。此算法由两个阶段组成：标记化和树构建。

标记化是词法分析过程，将输入内容解析成多个标记。HTML 标记包括起始标记、结束标记、属性名称和属性值。

标记生成器识别标记，传递给树构造器，然后接受下一个字符以识别下一个标记；如此反复直到输入的结束。

标记化算法

该算法的输出结果是 HTML 标记。该算法使用状态机来表示。每一个状态接收来自输入信息流的一个或多个字符，并根据这些字符更新下一个状态。当前的标记化状态和树结构状态会影响进入下一状态的决定。这意味着，即使接收的字符相同，对于下一个正确的状态也会产生不同的结果，具体取决于当前的状态。该算法相当复杂，无法在此详述，所以我们通过一个简单的示例来帮助大家理解其原理。

基本示例 - 将下面的 HTML 代码标记化：

<html>
  <body>
    Hello world
  </body>
</html>

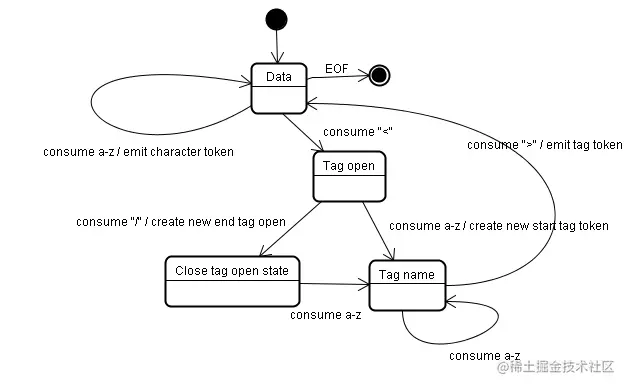

初始状态是数据状态。遇到字符 < 时，状态更改为“标记打开状态”。接收一个 a-z 字符会创建“起始标记”，状态更改为“标记名称状态”。这个状态会一直保持到接收 > 字符。在此期间接收的每个字符都会附加到新的标记名称上。在本例中，我们创建的标记是 html 标记。

遇到 > 标记时，会发送当前的标记，状态改回“数据状态”。标记也会进行同样的处理。目前 html 和 body 标记均已发出。现在我们回到“数据状态”。接收到 Hello world 中的 H 字符时，将创建并发送字符标记，直到接收中的 <。我们将为 Hello world 中的每个字符都发送一个字符标记。

现在我们回到“标记打开状态”。接收下一个输入字符 / 时，会创建 end tag token 并改为“标记名称状态”。我们会再次保持这个状态，直到接收 >。然后将发送新的标记，并回到“数据状态”。输入也会进行同样的处理。

树构建

在创建解析器的同时，也会创建 Document 对象。在树构建阶段，以 Document 为根节点的 DOM 树也会不断进行修改，向其中添加各种元素。标记生成器发送的每个节点都会由树构建器进行处理。规范中定义了每个标记所对应的 DOM 元素，这些元素会在接收到相应的标记时创建。这些元素不仅会添加到 DOM 树中，还会添加到开放元素的堆栈中。此堆栈用于纠正嵌套错误和处理未关闭的标记。其算法也可以用状态机来描述。这些状态称为“插入模式”。

让我们来看看示例输入的树构建过程：

<html>
  <body>
    Hello world
  </body>
</html>

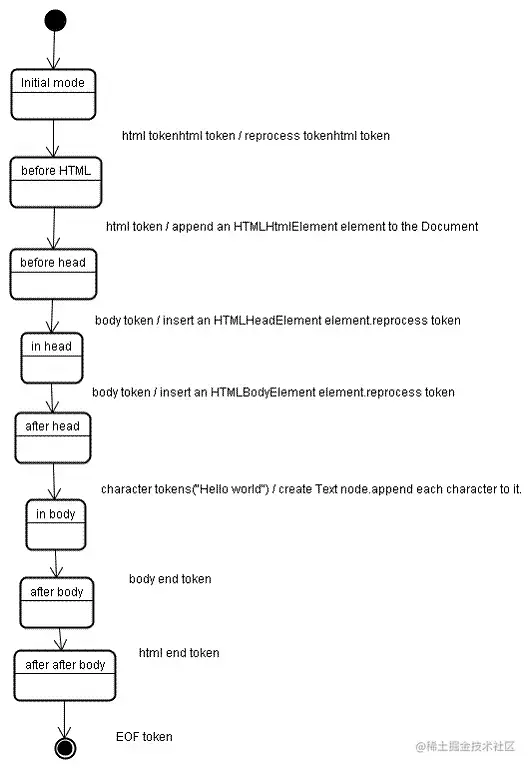

树构建阶段的输入是一个来自标记化阶段的标记序列。第一个模式是“initial mode”。接收 HTML 标记后转为“before html”模式，并在这个模式下重新处理此标记。这样会创建一个 HTMLHtmlElement 元素，并将其附加到 Document 根对象上。

然后状态将改为“before head”。此时我们接收“body”标记。即使我们的示例中没有“head”标记，系统也会隐式创建一个 HTMLHeadElement，并将其添加到树中。

现在我们进入了“in head”模式，然后转入“after head”模式。系统对 body 标记进行重新处理，创建并插入 HTMLBodyElement，同时模式转变为“in body”。

现在，接收由“Hello world”字符串生成的一系列字符标记。接收第一个字符时会创建并插入“Text”节点，而其他字符也将附加到该节点。

接收 body 结束标记会触发“after body”模式。现在我们将接收 HTML 结束标记，然后进入“after after body”模式。接收到文件结束标记后，解析过程就此结束。 解析结束后的操作

在此阶段，浏览器会将文档标注为交互状态，并开始解析那些处于“deferred”模式的脚本，也就是那些应在文档解析完成后才执行的脚本。然后，文档状态将设置为“完成”，一个“加载”事件将随之触发。

CSS解析

以正确的层叠顺序应用规则

样式对象具有与每个可视化属性一一对应的属性（均为 CSS 属性但更为通用）。如果某个属性未由任何匹配规则所定义，那么部分属性就可由父代元素样式对象继承。其他属性具有默认值。

如果定义不止一个，就会出现问题，需要通过层叠顺序来解决。

样式表层叠顺序

某个样式属性的声明可能会出现在多个样式表中，也可能在同一个样式表中出现多次。这意味着应用规则的顺序极为重要。这称为“层叠”顺序。根据 CSS2 规范，层叠的顺序为（优先级从低到高）：浏览器声明用户普通声明作者普通声明作者重要声明用户重要声明浏览器声明是重要程度最低的，而用户只有将该声明标记为“重要”才可以替换网页作者的声明。同样顺序的声明会根据特异性进行排序，然后再是其指定顺序。HTML 可视化属性会转换成匹配的 CSS 声明。它们被视为低优先级的网页作者规则。

特异性

选择器的特异性由 CSS2 规范定义如下：

如果声明来自于“style”属性，而不是带有选择器的规则，则记为 1，否则记为 0 (= a) 记为选择器中 ID 属性的个数 (= b) 记为选择器中其他属性和伪类的个数 (= c) 记为选择器中元素名称和伪元素的个数 (= d) 将四个数字按 a-b-c-d 这样连接起来（位于大数进制的数字系统中），构成特异性。您使用的进制取决于上述类别中的最高计数。例如，如果 a=14，您可以使用十六进制。如果 a=17，那么您需要使用十七进制；当然不太可能出现这种情况，除非是存在如下的选择器：html body div div p ...（在选择器中出现了 17 个标记，这样的可能性极低）。

一些示例：

 *             {}  /* a=0 b=0 c=0 d=0 -> specificity = 0,0,0,0 */
 li            {}  /* a=0 b=0 c=0 d=1 -> specificity = 0,0,0,1 */
 li:first-line {}  /* a=0 b=0 c=0 d=2 -> specificity = 0,0,0,2 */
 ul li         {}  /* a=0 b=0 c=0 d=2 -> specificity = 0,0,0,2 */
 ul ol+li      {}  /* a=0 b=0 c=0 d=3 -> specificity = 0,0,0,3 */
 h1 + *[rel=up]{}  /* a=0 b=0 c=1 d=1 -> specificity = 0,0,1,1 */
 ul ol li.red  {}  /* a=0 b=0 c=1 d=3 -> specificity = 0,0,1,3 */
 li.red.level  {}  /* a=0 b=0 c=2 d=1 -> specificity = 0,0,2,1 */
 #x34y         {}  /* a=0 b=1 c=0 d=0 -> specificity = 0,1,0,0 */
 style=""          /* a=1 b=0 c=0 d=0 -> specificity = 1,0,0,0 */

规则排序

找到匹配的规则之后，应根据级联顺序将其排序。WebKit 对于较小的列表会使用冒泡排序，而对较大的列表则使用归并排序。对于以下规则，WebKit 通过替换“>”运算符来实现排序：

static bool operator >(CSSRuleData& r1, CSSRuleData& r2)
{
    int spec1 = r1.selector()->specificity();
    int spec2 = r2.selector()->specificity();
    return (spec1 == spec2) : r1.position() > r2.position() : spec1 > spec2;
}

渐进式处理

WebKit 使用一个标记来表示是否所有的顶级样式表（包括 @imports）均已加载完毕。如果在附加过程中尚未完全加载样式，则使用占位符，并在文档中进行标注，等样式表加载完毕后再重新计算。
