一、运营商无线资源控制设备（RRC）
-
背景：与
PC不同，移动设备需要平衡耗电量与传输效率，无线模块一直开启会耗费很多电量 -
方案：移动设备默认处于休眠状态，发送和接收数据都需要先联系运营商的无线资源控制设备（
RRC）分配资源（或等待RRC通知），RRC负责指定：- 传输时机
- 传输功率：休眠时
15mW，活跃时1000mW到3500mW
二、端到端移动运营商网络结构
运营商网络主要包含以下两部分：
-
无线接入网 (
RAN)RRC设备布于基站上（如图中的eNodeB）
-

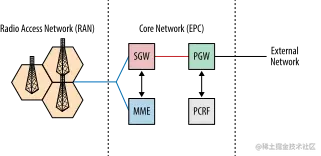

核心网（
CN）核心网主要包含以下几部分：
PGW（Packet Gateway）：运营商网络的公网出/入口，负责为设备分配IP地址，以及相关策略的执行，如：包过滤和检查、QoS设置、DoS防御等PCRF（Policy and Charging Rules Function）：此模块负责协助PGW执行相关策略
SGW（Serving Gateway）：在PGW收到下行消息后，SGW负责将包转发给用户MME（Mobility Management Entity）：维护与用户相关的所有信息，包括手机位置、资费情况等
三、数据包传输路径
1. 上行数据
- 手机向基站请求建立无线连接
- 手机以特定速度和功率向基站传输数据
- 数据由基站发往核心网（经
SGW到PGW） - 数据由核心网发到公网
-
数据上行过程中的传输延迟
-
手机首次连接会进行
RRC握手和状态转换（Control-plane latency）- 从
休眠到活跃< 100ms - 从
搁置到活跃< 50ms
- 从
-
手机到基站之间的传送延迟（
User-plane latency） -
核心网路由延迟
-
公网路由延迟
-

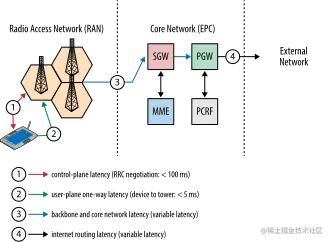

数据上行基本流程如下图：
2. 下行数据
- 数据到达运营商网络后，先由
PGW发送给SGW,SGW向MME发起查询 - 如果手机处于休眠状态，
MME不知道它连接到了哪个基站，则向其覆盖范围内的所有基站发送paging消息 - 所有基站广播此
paging消息，让设备重新向基站建立无线连接 - 设备在休眠状态也会定时接收
paging消息，发现自己在paging列表中时，发起向附近基站重建无线连接的握手消息 - 与基站之间的无线连接建立后，基站给
MME发送消息，通知其用户所在位置，MME将此信息转发给SGW SGW将下行数据发送给基站- 基站将数据发送给手机
- 手机处于连接状态后，其对应的基站与
SGW之间会建立一条直连通道，后续的下行数据会直接发到基站，省去paging消息的开销（步骤2-5）。

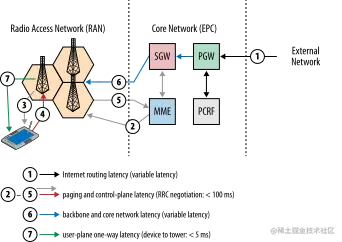

数据下行基本流程如下图：
