什么是AVL树

什么是二叉搜索树

二分搜索法可以算是基础算法中应用最广的算法之一，对于有序的数列，二分法能够将时间复杂度从O(n)优化到O(logn), 能够大幅度提高程序运行速度。
采用二分搜索的思想，我们可以构建一棵二叉搜索树，让这颗树的每个结点大于它的左子节点而小于它的右子结点。像这样：

在这种理想情况下，整个树比较均匀，每次操作的理想时间复杂度都是O(logN)。

什么是平衡树

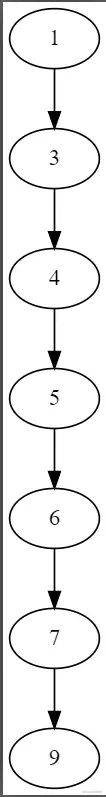

在现实中我们要考虑极端情况。比如同一组数据可能生成这样一棵树：

这种情况的确少见，然而一旦出现结果是致命的。而且，在一般情况下，二叉树不平衡的概率还不小，而一旦不平衡操作的效率就会下降。比如在这种极端情况下，整个二叉树就退化成了链表，二分搜索也退化成了线性搜索。
为了解决这个问题，人们设计出了许多平衡树。平衡树每次操作后都会维持自身的平衡，能够维持二分搜索的高效性。

什么是AVL树

在所有平衡树中，最基础的一种就是AVL树，所以从AVL树开始学习平衡树是个不错的选择。

树和结点的定义

定义一个节点还是很简单的，这里我将节点设计成树内部类，然后用了点泛型的知识。

public class AVLTree<T extends Comparable<? super T>>
    class Node {
        int height;
        Node left;
        Node right;
        T key;
        Node (T key, Node l, Node r, int h) {
            left = l;
            right = r;
            this.key = key;
            height = h;
        }
    }
}

这里要做一些说明， left和right很明显就是左右子树，然后key就是关键字，用来比较大小。因为这是最简单的AVL树，所以并没有与key相对应的value，不过原理都是一样的。
然后是height，对于高度的定义，不同的资料都有所不同。我在这里将叶子节点的高度定义为0， null的高度定义为-1，其他节点的高度定义为 max{left.height, right.height} 在这个基础上我给出平衡的定义：

\forall p (p \in tree \wedge p \ne null) \rightarrow (|p.left.height - p.right.height| \le 1)

这个定义的理由是明确的，如果左右子树的高度完全一致，那么就不能增加结点，也不能删除结点了（对于单个结点来说，修改了就不平衡了），而维持高度差小于等于1可以完成各项操作，并且整个树能保持良好的平衡效果。
为了消除获取高度时的null判断，定义一个辅助方法

private int getHeight(Node p) {
        if (p == null)
            return -1;
        else
            return p.height;
}

在这个基础上定义判断平衡的函数（p不为null）

private boolean isBalance(Node p) {
    return Math.abs(getHeight(p.left) - getHeight(p.right)) <= 1;
}

现在分别考虑增加和删除操作。

如何增加节点

考虑增加节点前后的的状态，由于这是一棵平衡树，这棵树必须在每一个时刻保持平衡。这棵树的初始状态是空树，根据定义，空树是一棵平衡树。现在要做的工作就是像数学归纳法一样，确保向一棵平衡树增加节点后，这棵树仍然是平衡树。
现在先定义插入的方法:

private Node insert(Node p, T key) {}

现在说明这个方法的行为，对于某个结点p（p可以为空），插入值为key的结点(key 不能为 null)

如果key已经存在于p树中，这个方法不会改变p树的结构。
如果这个key不存在，将新节点插入以p树中。
维持p树的平衡，返回平衡后的p树根（平衡后树根可能改变，后面有详细操作）。
将p树的高度更新。
现在要用到一点递归的思想，我们向当前结点的操作可以是这样（这里直接以p作为返回值来修改）：

if (p == null) {
    p = new Node(key, null, null, 0);
} else {
    int cmp = key.CompareTo(p.key);
}

在这里定义了一个变量cmp来表示大小关系，如果cmp等于0，那么这个这个key已经存在，就不用插入了。我们重点要处理的是cmp不等于0的状态，忽略平衡操作可以这么写：

    if (cmp < 0)
        p.left = insert(p.left, key);
    else if (cmp > 0)
        p.right = insert(p.right, key);
    if (!isBalance(p))
        p = keepBalance(p);
    p.height = Math.max(p.left.height, p.right.height);

那么如何保持平衡呢？

如何保持平衡

明确保持平衡的定义

这个操作的初始状态是左右子树都平衡，但是p树不平衡(左右子树高度相差2），结束状态是左右子树都平衡， p树也平衡，所以这个维持平衡的操作在删除结点时也能用到。

LL旋转

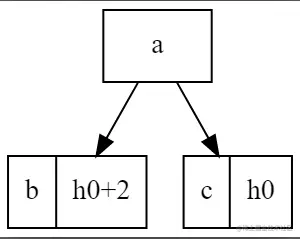

在左子树的高度高于右子树的况下，只有向左子树中添加节点才可能使整个树不平衡（一个节点最多只能让树的高度+1），现在考虑向a的左子树，也就是b添加节点(根据方法定义，添加后b仍然是平衡树），然后当b的高度+1，以a为根的树就不平衡了。

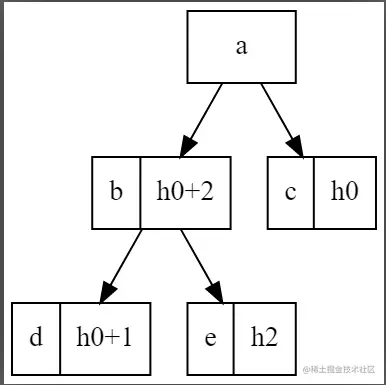

很明显，这种情况下b一定不为null，现在分析b子树情况，第一种：

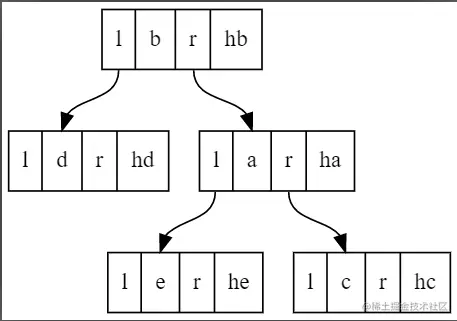

这种情况左子树高度确定了，右子树h2的取值只可能是， h0, h0 + 1, 然后我们用一种巧妙的变换方法（不要问我这东西是怎么想出来的），称为LL旋转，将整个树调整成这样：

这时我们分析高度情况:

\begin{aligned} &已知h_e = h_0 或 h_0 + 1, h_c = h_0, h_d = h_0 + 1 \\ &对于a的两棵子树 |h_e - h_c| \le 1 ， 所以a平衡\\ &对于a来说h_a = max(h_e, h_c) = h_0 + 1 或 h_0 + 2 \\ &对于b的两棵子树同样有 |h_d - h_a| \le 1 , 所以 b平衡\\ \end{aligned}

现在整颗子树已经重新平衡了, 最重要的是中序遍历并没有改变, exciting!。
我们可以将这个方法用java写出来：

//p != null && p.left != null 进行旋转操作， 返回新的根, 同时修改高度
private Node rotateLL(Node p) {
    Node p1 = p.left;
    p.left = p1.right;
    p1.right = p;

    p.height = Math.max(getHeight(p.left), getHeight(p.right)) + 1;
    p1.height = Math.max(getHeight(p1.left), getHeight(p1.right)) + 1;
    return p1;
}

并且类似的可以写出RR的方法:

private Node rotateRR(Node p) {
    Node p1 = p.right;
    p.right = p1.left;
    p1.left = p;

    p.height = Math.max(getHeight(p.left), getHeight(p.right)) + 1;
    p1.height = Math.max(getHeight(p1.left), getHeight(p1.right)) + 1;
    return p1;
}

上面两种方法调用时都是符合条件的，比如对于LL操作，调用时b显然不为null（比c高）
接着分析另一种情况;

LR旋转

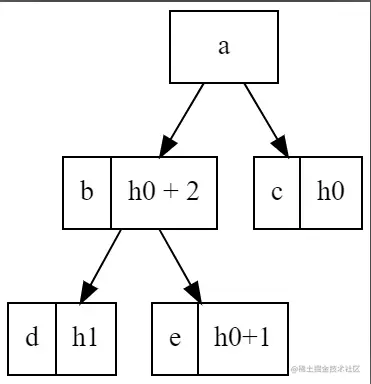

现在讨论的情况是h1与h0+1不相等, 也就是h1 = h0，在维持中序遍历不变的情况下，我们同样可以做出一个巧妙的调整, 这里先给出结论然后证明。我们只需要先对b结点做RR变换(这时b结点同样显然不为null, e比d高也不是null)，然后对a结点做LL变换，结果图如下(设e的左右子结点为el， er)：
对b做RR旋转：

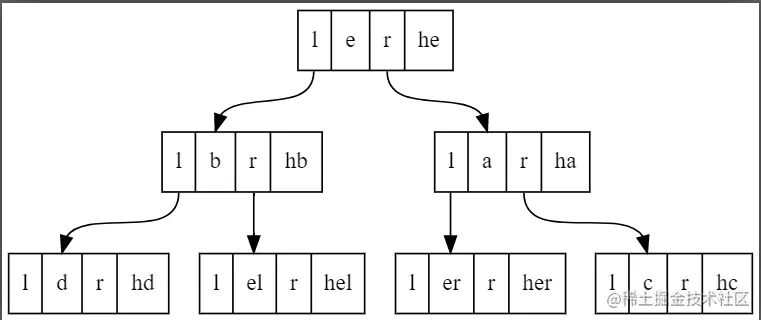

然后对a做LL旋转：
现在分析平衡情况:

\begin{aligned} &现在已知 h_d = h_0, h_e = h_0 + 1, h_c = h_0;\\ &先分析b\\ &由于以e为根的子树是平衡树， 所以 h_{el}, h_{er} = h_0 或 h_0 - 1;\\ &所以 |h_d - h_{el}| \le 1, 所以 b平衡 且 h_b = h_0 + 1;\\ &再分析a \\ &同样的 |h_c - h_{er}| \le 1, 所以 a平衡， 且 h_a = h_0 + 1;\\ &于是 h_a = h_b; 所以e平衡。 \end{aligned}

至于中序遍历，很容易验证并没有变化，至此向左边插入时两种情况讨论完毕，由于对称性，向右边插入结点完全对称，我们可以将维持平衡的方法写出来了：
首先是LR：

private Node rotateLR(Node p) {
    p.left = rotateRR(p.left);
    return rotateLL(p);
}
&emsp;&emsp;然后是保持平衡：

//当p不平衡时且左右子树高度相差2时可以调用， 返回新的根， 同时更新高度
private Node keepBalance(Node p) {
    int dh = getHeight(p.left) - getHeight(p.right);
    if (dh > 0) {
        if (getHeight(p.left) == getHeight(p.left.left) + 1)
            p = rotateLL(p);
        else
            p = rotateLR(p);
    } else {
        if (getHeight(p.right) == getHeight(p.right.right) + 1)
            p = rotateRR(p);
        else
            p = rotateRL(p);
    }
    return p;
}

完整插入方法如下：

private Node insert(Node p, T key) {
    if (p == null) {
        p = new Node(key, null, null, 0);
    } else {
        int cmp = key.compareTo(p.key);
        if (cmp < 0)
            p.left = insert(p.left, key);
        else if (cmp > 0)
            p.right = insert(p.right, key);
        if (!isBalance(p))
            p = keepBalance(p);
        p.height = Math.max(getHeight(p.left), getHeight(p.right)) + 1;
    }
    return p;
}

插入最多高度加一

之前说明了保持平衡方法的调用条件，现在来证明：

\begin{aligned} &对于空树来说, 插入结点后高度从-1变成0， 高度+1\\ &对于任意一棵非空的树， 如果向两棵子树插入结点， 子树高度最多+1 \\ &这时候如果没有调用平衡方法， p树的高度最多+1，\\ &如果调用平衡方法（当然符合条件），\\ &根据上面分析，p树高度最多+1\\ &而且通过这种左右子树构造方法， 可以构造出任何一棵AVL树， 所以命题成立 \end{aligned}

删除

删除是插入的反向操作，原理其实差不多，我们同样用递归来实现，先定义这个方法的行为：

private Node delete(Node p, T key){}

在以p为根的子树中删除值为key的结点，返回新的根节点。
p可以为空， key不能为空
更新子树的高度，并使子树保持平衡。

先将简单的部分实现:

if (p != null) {
        int cmp = key.compareTo(p.key);
        if (cmp != 0) {
            if (cmp < 0)
                p.left = delete(p.left, key);
            else if (cmp > 0)
                p.right = delete(p.right, key);
            if (!isBalance(p))
                p = keepBalance(p);
        }
}

然后就是考虑删除的结点就是当前结点，在这种情况下，如果左右子树有一个为空或者两者都为空, 那么很容易处理，像链表一样删除就行，同时整个树的高度减一。
在两个子树都不为空的情况下，如果左子树的高度更高，从左子树中选最大的结点来替换当前结点，否则从右子树中选择最小结点来替换当前结点。操作顺序是先删除找到的结点，然后替换p结点的值，而且操作完毕后整颗树还是平衡的，证明如下：

\begin{aligned} &\ \ 证明：将某个结点从树删除， 树的高度最多减少1\\ &当这棵树为空树时显然成立（高度不变）， 现在假设对某棵树的左右子树成立，\\ &考虑四种情况\\ &1.从左子树删除， 显然p树的高度最多减少1\\ &2.从右子树删除， 显然p树的高度最多减少1\\ &3.删除当前结点， 但是当前结点至少有一个子树为空， 显然p树高度减1\\ &4.删除当前结点， 且左右子树都不为空\\ &当左子树更高时， 从左子树中删除最大结点， 左子树最多高度减1\\ &如果左子树高度减1， p树的高度减1 \\ &当左子树不比右子树高时， 删除右子树的最小结点\\ &右子树的高度最多减1， 所以p树的高度最多减1 \\ &\ \ 综上命题成立， 同时可以看到删除操作的正确性 \end{aligned}

现在将删除操作用代码写出来，首先是查找最大最小值方法：

private T findMin(Node p) { //p should not be null
    T ret = p.key;
    if (p.left != null)
        ret = findMin(p.left);
    return ret;
}

private T findMax(Node p) { // p should not be null
    T ret = p.key;
    if (p.right != null)
        ret = findMax(p.right);
    return ret;
}

在这个基础上可以很容易写出删除操作:

private Node delete(Node p, T key) {
    if (p != null) {
        int cmp = key.compareTo(p.key);
        if (cmp != 0) {
            if (cmp < 0)
                p.left = delete(p.left, key);
            else
                p.right = delete(p.right, key);
            if (!isBalance(p))
                p = keepBalance(p);
        }
        else {
            if (p.left == null && p.right == null)
                p = null;
            else if (p.right == null) {
                p = p.left;
            } else if (p.left == null) {
                p = p.right;
            } else {
                if (getHeight(p.left) > getHeight(p.right)) {
                    T maxKey = findMax(p.left);
                    p.left = delete(p.left, maxKey);
                    p.key = maxKey;
                } else {
                    T minKey = findMin(p.right);
                    p.right = delete(p.right, minKey);
                    p.key = minKey;
                }
            }
        }
        if (p != null)
                p.height = Math.max(getHeight(p.left), getHeight(p.right)) + 1;
    }
    return p;
}

剩下的操作

剩下的无非就是查找和遍历，这两种操作不涉及元素的修改，因此和普通的二叉查找树方法是通用的，实现如下：

@Override
public String toString() {
    builder.delete(0, builder.length());//使用了StringBuilder
    walk(root);
    return builder.toString();
}

private void walk(Node p) { // p can be null.
    if (p != null) {
        walk(p.left);
        builder.append(p.key).append(' ');
        walk(p.right);
    }
}

private boolean contain(Node p, T key) { // p can be null, but key should not be null
    boolean ret = false;
    if (p != null) {
        int cmp = key.compareTo(p.key);
        if (cmp < 0) {
            ret = contain(p.left, key);
        } else if (cmp > 0) {
            ret = contain(p.right, key);
        } else {
            ret = true;
        }
    }
    return ret;
}

封装

最后一步就是给之前的递归方法套个壳，使外部只能对根操作：

public void add(T key) {
    root = insert(root, key);
}

public void remove(T key) {
    root = delete(root, key);
}

public boolean contain(T key) {
    return contain(root, key);
}

总结

比较详细地写出了AVL的保持平衡方法，并在此基础上实现了插入删除元素操作，进而完成整颗AVL树。在图和代码兼备的情况下，加了少许证明，让文章严谨了许多。当然不足的地方也不少，发现了一定改正。
