前言

文本已收录至我的GitHub仓库，欢迎Star：github.com/bin39232820…
种一棵树最好的时间是十年前，其次是现在

絮叨

上面一节大致整体的介绍了一下rocketmq 然后把它的单master broker 练习了官网最简单的例子，接下来我们就来看看它的集群

RocketMQ集群搭建

各角色介绍

  • Producer：消息的发送者；举例：发信者
  • Consumer：消息接收者；举例：收信者
  • Broker：暂存和传输消息；举例：邮局
  • NameServer：管理Broker；举例：各个邮局的管理机构
  • Topic：区分消息的种类；一个发送者可以发送消息给一个或者多个Topic；一个消息的接收者可以订阅一个或者多个Topic消息
  • Message Queue：相当于是Topic的分区；用于并行发送和接收消息

集群搭建方式

集群特点

  • NameServer是一个几乎无状态节点，可集群部署，节点之间无任何信息同步。

  • Broker部署相对复杂，Broker分为Master与Slave，一个Master可以对应多个Slave，但是一个Slave只能对应一个Master，Master与Slave的对应关系通过指定相同的BrokerName，不同的BrokerId来定义，BrokerId为0表示Master，非0表示Slave。Master也可以部署多个。每个Broker与NameServer集群中的所有节点建立长连接，定时注册Topic信息到所有NameServer。

  • Producer与NameServer集群中的其中一个节点（随机选择）建立长连接，定期从NameServer取Topic路由信息，并向提供Topic服务的Master建立长连接，且定时向Master发送心跳。Producer完全无状态，可集群部署。

  • Consumer与NameServer集群中的其中一个节点（随机选择）建立长连接，定期从NameServer取Topic路由信息，并向提供Topic服务的Master、Slave建立长连接，且定时向Master、Slave发送心跳。Consumer既可以从Master订阅消息，也可以从Slave订阅消息，订阅规则由Broker配置决定。

集群模式

1）单Master模式

这种方式风险较大，一旦Broker重启或者宕机时，会导致整个服务不可用。不建议线上环境使用,可以用于本地测试。 就是我们上节讲的demo那种。

2）多Master模式

一个集群无Slave，全是Master，例如2个Master或者3个Master，这种模式的优缺点如下：

  • 优点：配置简单，单个Master宕机或重启维护对应用无影响，在磁盘配置为RAID10时，即使机器宕机不可恢复情况下，由于RAID10磁盘非常可靠，消息也不会丢（异步刷盘丢失少量消息，同步刷盘一条不丢），性能最高；
  • 缺点：单台机器宕机期间，这台机器上未被消费的消息在机器恢复之前不可订阅，消息实时性会受到影响。

3）多Master多Slave模式（异步)

每个Master配置一个Slave，有多对Master-Slave，HA采用异步复制方式，主备有短暂消息延迟（毫秒级），这种模式的优缺点如下：

  • 优点：即使磁盘损坏，消息丢失的非常少，且消息实时性不会受影响，同时Master宕机后，消费者仍然可以从Slave消费，而且此过程对应用透明，不需要人工干预，性能同多Master模式几乎一样；
  • 缺点：Master宕机，磁盘损坏情况下会丢失少量消息。

4）多Master多Slave模式（同步）

每个Master配置一个Slave，有多对Master-Slave，HA采用同步双写方式，即只有主备都写成功，才向应用返回成功，这种模式的优缺点如下：
  • 优点：数据与服务都无单点故障，Master宕机情况下，消息无延迟，服务可用性与数据可用性都非常高；
  • 缺点：性能比异步复制模式略低（大约低10%左右），发送单个消息的RT会略高，且目前版本在主节点宕机后，备机不能自动切换为主机。

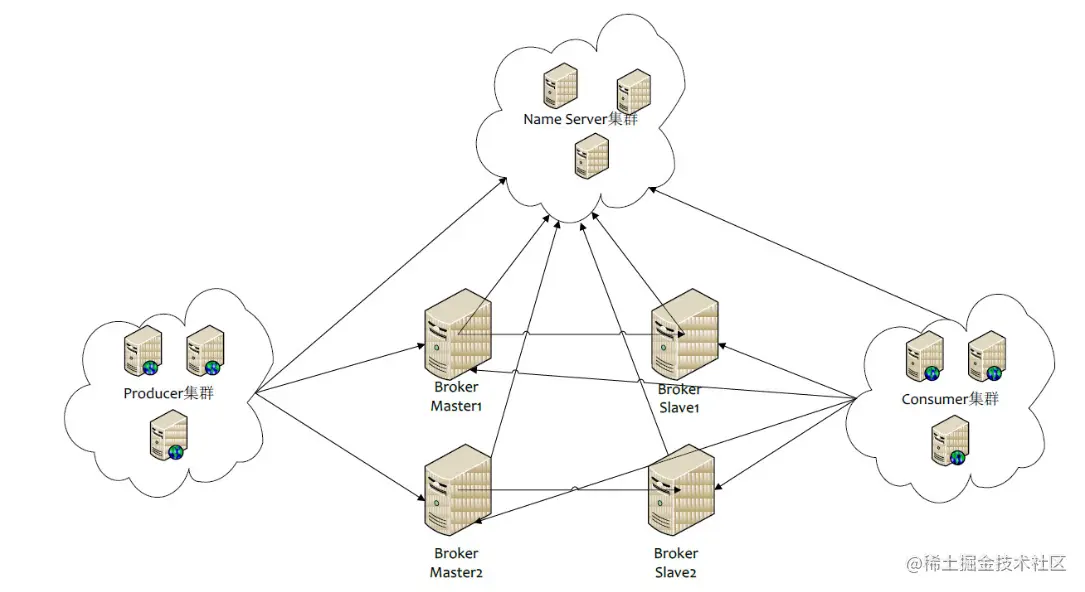

双主双从集群搭建

消息高可用采用2m-2s（同步双写）方式

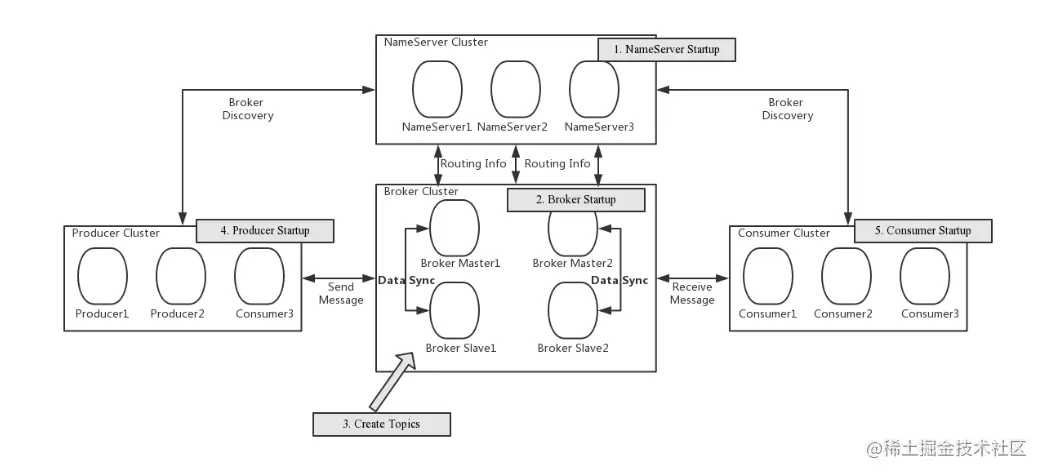

集群工作流程

  1. 启动NameServer，NameServer起来后监听端口，等待Broker、Producer、Consumer连上来，相当于一个路由控制中心。
  2. Broker启动，跟所有的NameServer保持长连接，定时发送心跳包。心跳包中包含当前Broker信息(IP+端口等)以及存储所有Topic信息。注册成功后，NameServer集群中就有Topic跟Broker的映射关系。
  3. 收发消息前，先创建Topic，创建Topic时需要指定该Topic要存储在哪些Broker上，也可以在发送消息时自动创建Topic。
  4. Producer发送消息，启动时先跟NameServer集群中的其中一台建立长连接，并从NameServer中获取当前发送的Topic存在哪些Broker上，轮询从队列列表中选择一个队列，然后与队列所在的Broker建立长连接从而向Broker发消息。
  5. Consumer跟Producer类似，跟其中一台NameServer建立长连接，获取当前订阅Topic存在哪些Broker上，然后直接跟Broker建立连接通道，开始消费消息。

服务器环境

序号IP角色架构模式
1192.168.157.128nameserver、brokerserverMaster1、Slave2
2192.168.157.129nameserver、brokerserverMaster2、Slave1

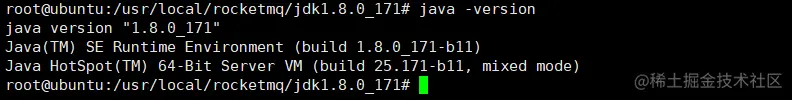

这里我想说的是 默认你已经再服务器上装好了jdk8 并且配置了环境变量,不会的大家百度一下哈

Host添加信息

vim /etc/hosts

配置如下:

# nameserver
192.168.157.128 rocketmq-nameserver1
192.168.157.129 rocketmq-nameserver2
# broker
192.168.157.128 rocketmq-master1
192.168.157.128rocketmq-slave2
192.168.157.129 rocketmq-master2
192.168.157.129 rocketmq-slave1

重启网卡 我的ubantu的

/etc/init.d/networking restart

防火墙配置

# 安装防火墙
sudo apt install ufw
#　关闭防火墙
sudo ufw disable

环境变量配置

vim /etc/profile

#set rocketmq
ROCKETMQ_HOME=/usr/local/rocketmq/rocketmq-all-4.4.0-bin-release
PATH=$PATH:$ROCKETMQ_HOME/bin
export ROCKETMQ_HOME PATH

输入:wq! 保存并退出， 并使得配置立刻生效：

source /etc/profile

创建消息存储路径

mkdir /usr/local/rocketmq/store
mkdir /usr/local/rocketmq/store/commitlog
mkdir /usr/local/rocketmq/store/consumequeue
mkdir /usr/local/rocketmq/store/index

broker配置文件

master1

服务器：192.168.157.128

/usr/local/rocketmq/rocketmq-all-4.4.0-bin-release/conf/2m-2s-sync/broker-a.properties

修改配置如下

#所属集群名字
brokerClusterName=rocketmq-cluster
#broker名字，注意此处不同的配置文件填写的不一样
brokerName=broker-a
#0 表示 Master，>0 表示 Slave
brokerId=0
#nameServer地址，分号分割
namesrvAddr=rocketmq-nameserver1:9876;rocketmq-nameserver2:9876
#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4
#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true
#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptionGroup=true
#Broker 对外服务的监听端口
listenPort=10911
#删除文件时间点，默认凌晨 4点
deleteWhen=04
#文件保留时间，默认 48 小时
fileReservedTime=120
#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824
#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeConsumeQueue=300000
#destroyMapedFileIntervalForcibly=120000
#redeleteHangedFileInterval=120000
#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88
#存储路径
storePathRootDir=/usr/local/rocketmq/store
#commitLog 存储路径
storePathCommitLog=/usr/local/rocketmq/store/commitlog
#消费队列存储路径存储路径
storePathConsumeQueue=/usr/local/rocketmq/store/consumequeue
#消息索引存储路径
storePathIndex=/usr/local/rocketmq/store/index
#checkpoint 文件存储路径
storeCheckpoint=/usr/local/rocketmq/store/checkpoint
#abort 文件存储路径
abortFile=/usr/local/rocketmq/store/abort
#限制的消息大小
maxMessageSize=65536
#flushCommitLogLeastPages=4
#flushConsumeQueueLeastPages=2
#flushCommitLogThoroughInterval=10000
#flushConsumeQueueThoroughInterval=60000
#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=SYNC_MASTER
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=SYNC_FLUSH
#checkTransactionMessageEnable=false
#发消息线程池数量
#sendMessageThreadPoolNums=128
#拉消息线程池数量
#pullMessageThreadPoolNums=128

slave2

vi /usr/soft/rocketmq/conf/2m-2s-sync/broker-b-s.properties

#所属集群名字
brokerClusterName=rocketmq-cluster
#broker名字，注意此处不同的配置文件填写的不一样
brokerName=broker-b
#0 表示 Master，>0 表示 Slave
brokerId=1
#nameServer地址，分号分割
namesrvAddr=rocketmq-nameserver1:9876;rocketmq-nameserver2:9876
#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4
#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true
#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptionGroup=true
#Broker 对外服务的监听端口
listenPort=11011
#删除文件时间点，默认凌晨 4点
deleteWhen=04
#文件保留时间，默认 48 小时
fileReservedTime=120
#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824
#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeConsumeQueue=300000
#destroyMapedFileIntervalForcibly=120000
#redeleteHangedFileInterval=120000
#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88
#存储路径
storePathRootDir=/usr/local/rocketmq/store
#commitLog 存储路径
storePathCommitLog=/usr/local/rocketmq/store/commitlog
#消费队列存储路径存储路径
storePathConsumeQueue=/usr/local/rocketmq/store/consumequeue
#消息索引存储路径
storePathIndex=/usr/local/rocketmq/store/index
#checkpoint 文件存储路径
storeCheckpoint=/usr/local/rocketmq/store/checkpoint
#abort 文件存储路径
abortFile=/usr/local/rocketmq/store/abort
#限制的消息大小
maxMessageSize=65536
#flushCommitLogLeastPages=4
#flushConsumeQueueLeastPages=2
#flushCommitLogThoroughInterval=10000
#flushConsumeQueueThoroughInterval=60000
#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=SLAVE
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=ASYNC_FLUSH
#checkTransactionMessageEnable=false
#发消息线程池数量
#sendMessageThreadPoolNums=128
#拉消息线程池数量
#pullMessageThreadPoolNums=128

master2

#所属集群名字
brokerClusterName=rocketmq-cluster
#broker名字，注意此处不同的配置文件填写的不一样
brokerName=broker-b
#0 表示 Master，>0 表示 Slave
brokerId=0
#nameServer地址，分号分割
namesrvAddr=rocketmq-nameserver1:9876;rocketmq-nameserver2:9876
#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4
#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true
#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptionGroup=true
#Broker 对外服务的监听端口
listenPort=10911
#删除文件时间点，默认凌晨 4点
deleteWhen=04
#文件保留时间，默认 48 小时
fileReservedTime=120
#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824
#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeConsumeQueue=300000
#destroyMapedFileIntervalForcibly=120000
#redeleteHangedFileInterval=120000
#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88
#存储路径
storePathRootDir=/usr/local/rocketmq/store
#commitLog 存储路径
storePathCommitLog=/usr/local/rocketmq/store/commitlog
#消费队列存储路径存储路径
storePathConsumeQueue=/usr/local/rocketmq/store/consumequeue
#消息索引存储路径
storePathIndex=/usr/local/rocketmq/store/index
#checkpoint 文件存储路径
storeCheckpoint=/usr/local/rocketmq/store/checkpoint
#abort 文件存储路径
abortFile=/usr/local/rocketmq/store/abort
#限制的消息大小
maxMessageSize=65536
#flushCommitLogLeastPages=4
#flushConsumeQueueLeastPages=2
#flushCommitLogThoroughInterval=10000
#flushConsumeQueueThoroughInterval=60000
#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=SYNC_MASTER
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=SYNC_FLUSH
#checkTransactionMessageEnable=false
#发消息线程池数量
#sendMessageThreadPoolNums=128
#拉消息线程池数量
#pullMessageThreadPoolNums=128

slave1

#所属集群名字
brokerClusterName=rocketmq-cluster
#broker名字，注意此处不同的配置文件填写的不一样
brokerName=broker-a
#0 表示 Master，>0 表示 Slave
brokerId=1
#nameServer地址，分号分割
namesrvAddr=rocketmq-nameserver1:9876;rocketmq-nameserver2:9876
#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4
#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true
#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptionGroup=true
#Broker 对外服务的监听端口
listenPort=11011
#删除文件时间点，默认凌晨 4点
deleteWhen=04
#文件保留时间，默认 48 小时
fileReservedTime=120
#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824
#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeConsumeQueue=300000
#destroyMapedFileIntervalForcibly=120000
#redeleteHangedFileInterval=120000
#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88
#存储路径
storePathRootDir=/usr/local/rocketmq/store
#commitLog 存储路径
storePathCommitLog=/usr/local/rocketmq/store/commitlog
#消费队列存储路径存储路径
storePathConsumeQueue=/usr/local/rocketmq/store/consumequeue
#消息索引存储路径
storePathIndex=/usr/local/rocketmq/store/index
#checkpoint 文件存储路径
storeCheckpoint=/usr/local/rocketmq/store/checkpoint
#abort 文件存储路径
abortFile=/usr/local/rocketmq/store/abort
#限制的消息大小
maxMessageSize=65536
#flushCommitLogLeastPages=4
#flushConsumeQueueLeastPages=2
#flushCommitLogThoroughInterval=10000
#flushConsumeQueueThoroughInterval=60000
#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=SLAVE
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=ASYNC_FLUSH
#checkTransactionMessageEnable=false
#发消息线程池数量
#sendMessageThreadPoolNums=128
#拉消息线程池数量
#pullMessageThreadPoolNums=128

修改启动脚本文件

1）runbroker.sh

vi /usr/local/rocketmq/bin/runbroker.sh

需要根据内存大小进行适当的对JVM参数进行调整：

#===================================================
# 开发环境配置 JVM Configuration
JAVA_OPT="${JAVA_OPT} -server -Xms256m -Xmx256m -Xmn128m"

2）runserver.sh

vim /usr/local/rocketmq/bin/runserver.sh

JAVA_OPT="${JAVA_OPT} -server -Xms256m -Xmx256m -Xmn128m -XX:MetaspaceSize=128m -XX:MaxMetaspaceSize=320m"

服务启动

启动NameServe集群

分别在2台机器启动NameServer

cd /usr/local/rocketmq/bin
nohup sh mqnamesrv &

启动Broker集群

在第一台上启动master1和slave2

master1：

cd /usr/local/rocketmq/bin
nohup sh mqbroker -c /usr/local/rocketmq/conf/2m-2s-syncbroker-a.properties &

slave2：

cd /usr/local/rocketmq/bin
nohup sh mqbroker -c /usr/local/rocketmq/conf/2m-2s-sync/broker-b-s.properties &

另外一台同理 启动master2 和slave1
查看进程状态

查看日志

查看nameServer日志

tail -500f ~/logs/rocketmqlogs/namesrv.log

查看broker日志

tail -500f ~/logs/rocketmqlogs/broker.log

集群监控平台搭建

概述

RocketMQ有一个对其扩展的开源项目incubator-rocketmq-externals，这个项目中有一个子模块叫rocketmq-console，这个便是管理控制台项目了，先将incubator-rocketmq-externals拉到本地，因为我们需要自己对rocketmq-console进行编译打包运行。

下载并编译打包

git clone https://github.com/apache/rocketmq-externals
cd rocketmq-console
mvn clean package -Dmaven.test.skip=true

注意：打包前在rocketmq-console中配置namesrv集群地址：

rocketmq.config.namesrvAddr=192.168.25.135:9876;192.168.25.138:9876

启动rocketmq-console：

java -jar rocketmq-console-ng-1.0.0.jar

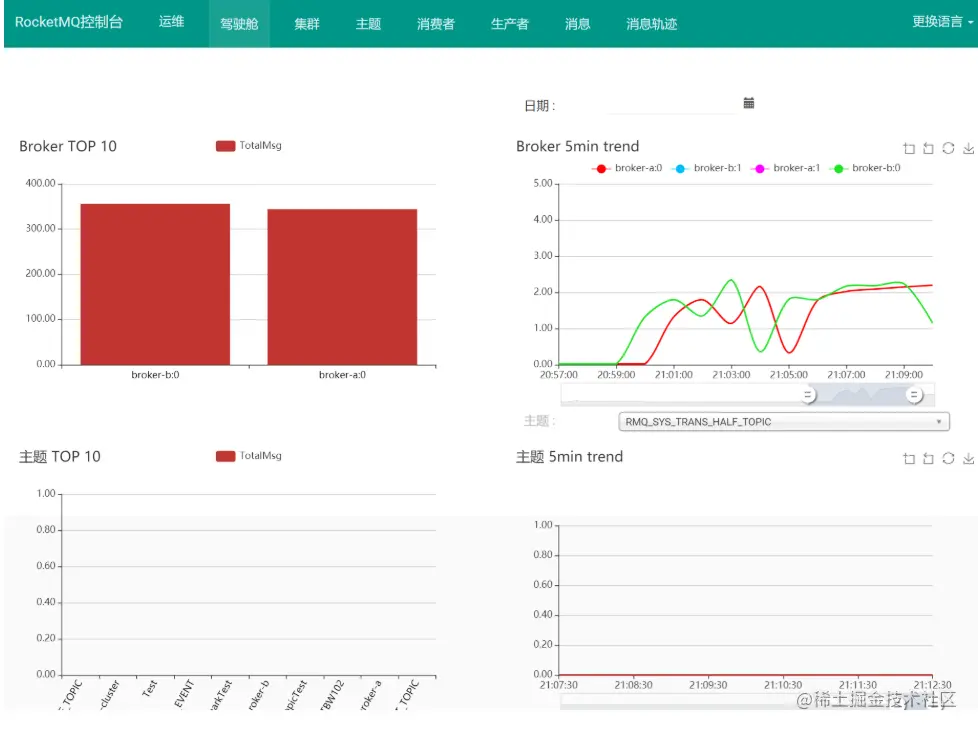

启动成功后，我们就可以通过浏览器访问http://localhost:8080进入控制台界面了，如下图：

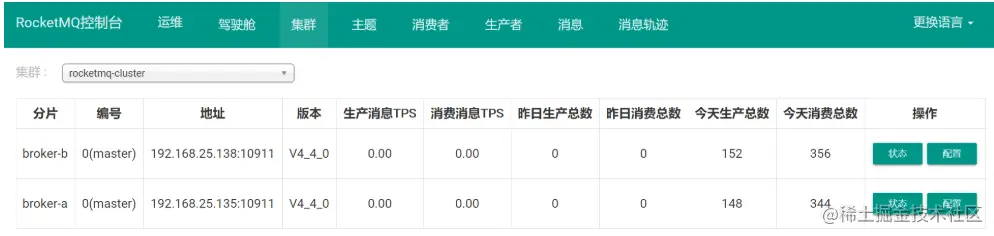

集群状态：

结尾

今天我们一起来学习学习rocketmq的集群搭建，用法我们下个章节再看吧！
