【MCU系列】第一篇--OWT-Server环境搭建、调试和VideoMix的原理剖析

angrychuan
7,358 阅读5分钟

简介：

OWT是**「Open WebRTC Toolkit」的简称，为Intel开源的视频会议「SFU+MCU」**系统，借用官方git的README说明：

❝

The media server for OWT provides an efficient video conference and streaming service that is based on WebRTC. It scales a single WebRTC stream out to many endpoints. At the same time, it enables media analytics capabilities for media streams. It features:

  • Distributed, scalable, and reliable SFU + MCU server
  • High performance VP8, VP9, H.264, and HEVC real-time transcoding on Intel® Core™ and Intel® Xeon® processors
  • Wide streaming protocols support including WebRTC, RTSP, RTMP, HLS, MPEG-DASH
  • Efficient mixing of HD video streams to save bandwidth and power on mobile devices
  • Intelligent Quality of Service (QoS) control mechanisms that adapt to different network environments
  • Customer defined media analytics plugins to perform analytics on streams from MCU
  • The usage scenarios for real-time media stream analytics including but not limited to movement/object detection

❞

环境搭建和运行

请参考OWT-Server User Guide和OWT Server快速入门，忘篱大神讲解OWT Server环境的搭建、调试和分析

常见问题和注意事项

  1. node版本需使用v8.15.0。

  2. 当前的master分支会使用webrtc-m79，同步和编译代码比较耗时，需使用稳定的VPN，且总共代码占用17G左右，需较大的硬盘容量，建议直接使用和调试4.3.x分支，我所使用的commit为：ec770323d387c6e63c609712481d9d2b0beebd52。

  3. 在pack打包时需确认check过程中没有错误。video_agent、audio_agent、webrtc_agent依赖的动态库都需拷贝至各自的lib目录下，特别是如果使能了ffmpeg的fdk-aac，需手动将libfdk-aac.so.1拷贝至对应的lib目录下。在缺乏依赖的动态库时运行看不到明显的错误提示，需查看对应agent的运行日志。

  4. 在打包4.3.x分支过程中，需手动将source/agent/sip/sipIn/build/Release/lib.target/目录下的sipLib.so拷贝至上层目录Release下。

  5. 在虚拟机局域网192下运行init-all.sh启动rabbitmq server中发生错误：

    Job for rabbitmq-server.service failed because the control process exited with error code. See "systemctl status rabbitmq-server.service" and "journalctl -xe" for details.

    查看日志，错误提示是：

    ERROR: epmd error for host 192: badarg (unknown POSIX error)

    解决方法：

    ❝

    vim /etc/rabbitmq/rabbitmq-env.conf

    ❞

    在文件里面添加这一行：NODENAME=rabbit@localhost，保存

    (注意：如果rabbitmq-env.conf这个文件没有，打开之后自动创建）

整体框架和代码分析

注：本文先聚焦媒体单元，对于信令和API后续再论。

OWT的程序结构，使用Nodejs调用C++代码，请参考忘篱大神CodeNodejs

OWT的代码分析，请参考Intel owt-server VideoMixer设计和忘篱大神CodeVideo

VideoMix的原理剖析

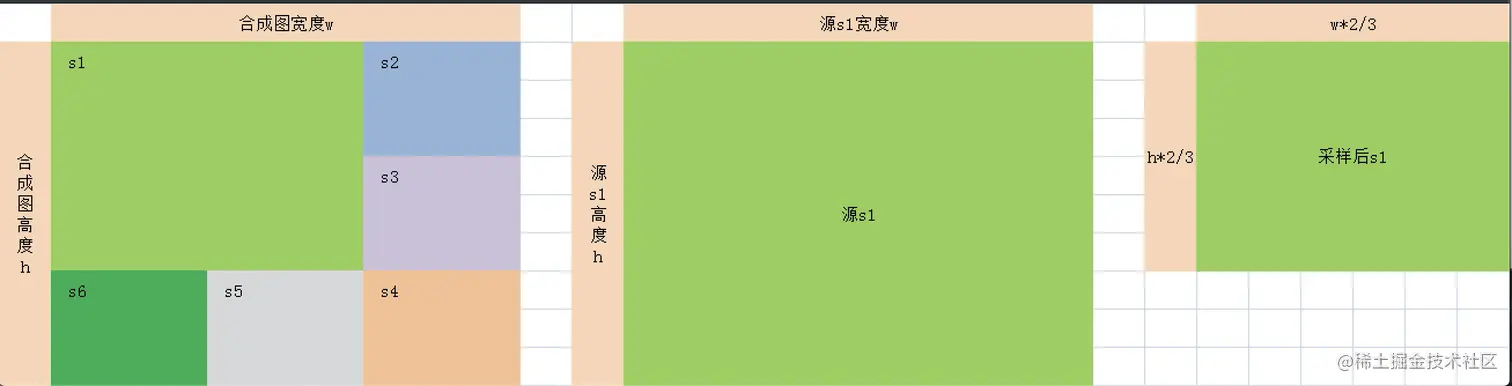

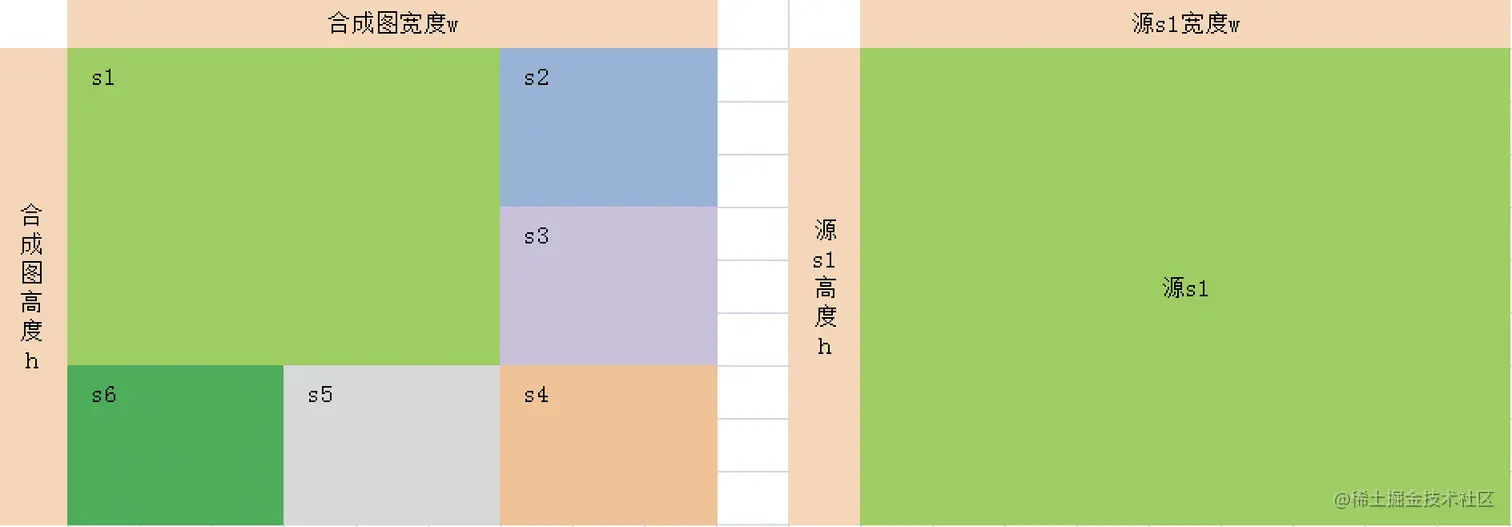

将解码后的源image的YUV数据按照Layout布局的要求resize到目标image的大小，然后贴图拷贝至相应的内存区域输出合成后的图片。如下图所示[1]：左边为目标合成image，右边为原始image需要先进行采样缩放，需将下图中间的源s1缩放成右边的目标大小

然后贴图，贴图原理为：

采样后图像的Y分量直接memcpy到合成图像的对应区域，U/V分量则需要注意：U/V水平和垂直均1/2采样，隔行拷贝，每次拷贝采样后w/2长度。合成后目标image的U/V数据也是隔行-且存储也是连续的，所以UV拷贝的时候连续拷贝采样后w/2长度然后进入合成图像下一行的U/V数据然后再拷贝，拷贝的高度为采样后h/2高度。

上面的过程可由Google开源的libyuv的I420Scale函数来胜任，代码如下：

void SoftFrameGenerator::layout_regions(SoftFrameGenerator *t, rtc::scoped_refptr<webrtc::I420Buffer> compositeBuffer, const LayoutSolution &regions)
{
        uint32_t composite_width = compositeBuffer->width();
        uint32_t composite_height = compositeBuffer->height();

​
        for (LayoutSolution::const_iterator it = regions.begin(); it != regions.end(); ++it) {
          boost::shared_ptr<webrtc::VideoFrame> inputFrame = t->m_owner->getInputFrame(it->input);
          if (inputFrame == NULL) {
            continue;
          }

          rtc::scoped_refptr<webrtc::VideoFrameBuffer> inputBuffer = inputFrame->video_frame_buffer();

​
          Region region = it->region;
          uint32_t dst_x      = (uint64_t)composite_width * region.area.rect.left.numerator / region.area.rect.left.denominator;
          uint32_t dst_y      = (uint64_t)composite_height * region.area.rect.top.numerator / region.area.rect.top.denominator;
          uint32_t dst_width  = (uint64_t)composite_width * region.area.rect.width.numerator / region.area.rect.width.denominator;
          uint32_t dst_height = (uint64_t)composite_height * region.area.rect.height.numerator / region.area.rect.height.denominator;

​
          if (dst_x + dst_width > composite_width)
          dst_width = composite_width - dst_x;

​
          if (dst_y + dst_height > composite_height)
          dst_height = composite_height - dst_y;

​
          uint32_t cropped_dst_width;
          uint32_t cropped_dst_height;
          uint32_t src_x;
          uint32_t src_y;
          uint32_t src_width;
          uint32_t src_height;
          if (t->m_crop) {
            src_width   = std::min((uint32_t)inputBuffer->width(), dst_width * inputBuffer->height() / dst_height);
            src_height  = std::min((uint32_t)inputBuffer->height(), dst_height * inputBuffer->width() / dst_width);
            src_x       = (inputBuffer->width() - src_width) / 2;
            src_y       = (inputBuffer->height() - src_height) / 2;

​
            cropped_dst_width   = dst_width;
            cropped_dst_height  = dst_height;
          } else {
            src_width   = inputBuffer->width();
            src_height  = inputBuffer->height();
            src_x       = 0;
            src_y       = 0;

​
            cropped_dst_width   = std::min(dst_width, inputBuffer->width() * dst_height / inputBuffer->height());
            cropped_dst_height  = std::min(dst_height, inputBuffer->height() * dst_width / inputBuffer->width());
          }

​
          dst_x += (dst_width - cropped_dst_width) / 2;
          dst_y += (dst_height - cropped_dst_height) / 2;

​
          src_x               &= ~1;
          src_y               &= ~1;
          src_width           &= ~1;
          src_height          &= ~1;
          dst_x               &= ~1;
          dst_y               &= ~1;
          cropped_dst_width   &= ~1;
          cropped_dst_height  &= ~1;

​
          int ret = libyuv::I420Scale(
          inputBuffer->DataY() + src_y * inputBuffer->StrideY() + src_x, inputBuffer->StrideY(),
          inputBuffer->DataU() + (src_y * inputBuffer->StrideU() + src_x) / 2, inputBuffer->StrideU(),
          inputBuffer->DataV() + (src_y * inputBuffer->StrideV() + src_x) / 2, inputBuffer->StrideV(),
          src_width, src_height,
          compositeBuffer->MutableDataY() + dst_y * compositeBuffer->StrideY() + dst_x, compositeBuffer->StrideY(),
          compositeBuffer->MutableDataU() + (dst_y * compositeBuffer->StrideU() + dst_x) / 2, compositeBuffer->StrideU(),
          compositeBuffer->MutableDataV() + (dst_y * compositeBuffer->StrideV() + dst_x) / 2, compositeBuffer->StrideV(),
          cropped_dst_width, cropped_dst_height,
          libyuv::kFilterBox);
          if (ret != 0)
            ELOG_ERROR("I420Scale failed, ret %d", ret);
          }
}

可以看到上面代码中，多次出现**「stride」，那「什么是stride」**[2]呢？

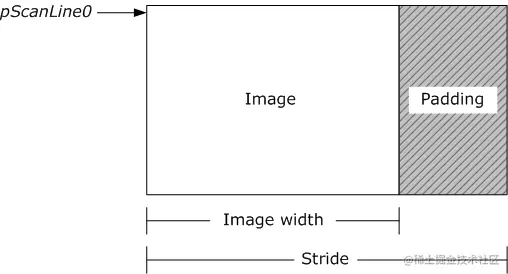

当视频图像存储在内存中时，内存缓冲区可能在每行像素后面有额外的填充字节，填充字节会影响图像在内存中的存储方式，但不会影响图像的显示方式。stride是从内存中一行像素开头到内存中的下一行像素间隔的字节数，也可以叫做pitch，如果存在填充字节，stride就会大于图像宽度，如下图所示：

两个包含相同尺寸图像的buffer可能有不同stride，所以在处理视频图像时必须考虑stride。

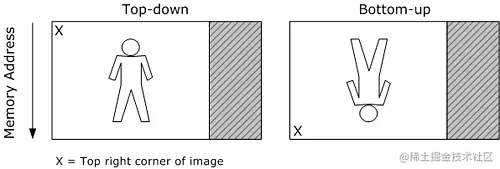

另外，图像在内存中的排列方式有两种。**「top-down」图像的首行第一个像素先储存在内存中。「bottom-up」**图像的最后一行像素先存储在内存中。下图显示了两者的区别：

bottom-up图像具有负的stride，因为stride被定义为从第一行像素到第二行像素需要向后移动的距离。YUV图像通常是top-down，Direct3D surface则必须是top-down。而内存中的RGB图像则通常是bottom-up。做视频转换时尤其需要处理stride不匹配的buffer。

综上所述，对于视频会议MCU来说，混流服务器的Layout布局坐标一般有如下定义：

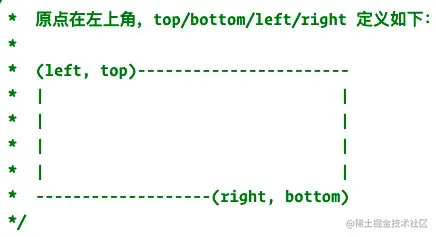

对于混流服务的每路输入流来说，需要设置相对左上角合理的坐标值**(left,top)「和」(right,bottom)**，然后就可以通过坐标值决定偏移量来进行上述像素拷贝操作。

有了上述的坐标和Layout设计作为基础，我们可以为用户提前设定好常用的Layout布局模版，以下布局和图片均摘自于Freeswitch。

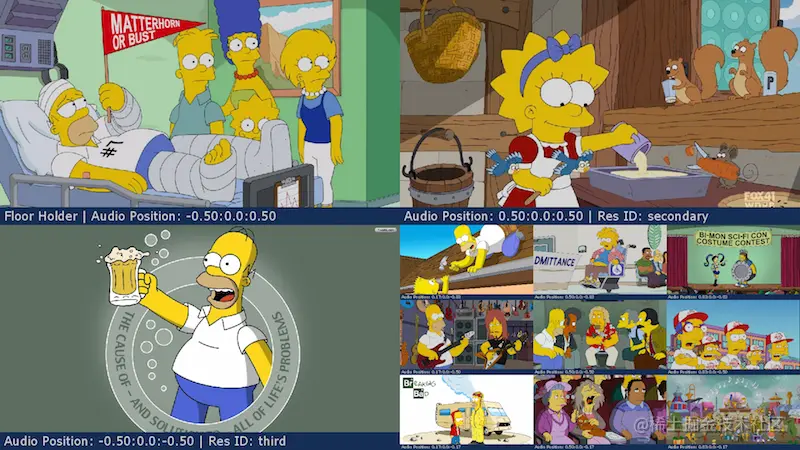

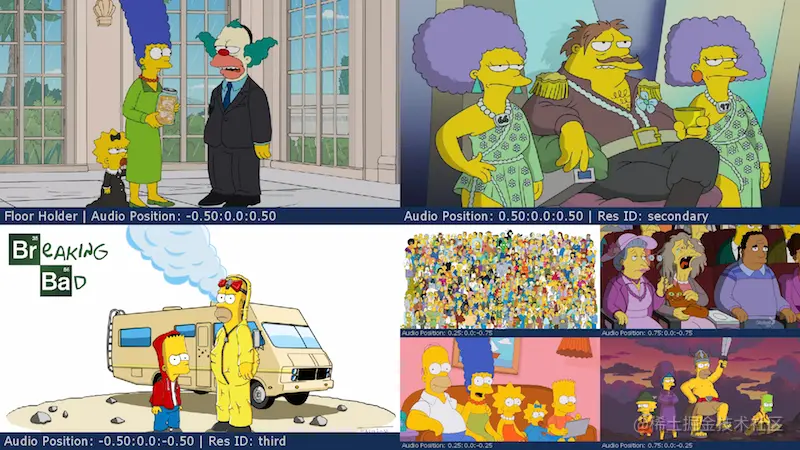

1up_top_left+9

2up_bottom+8

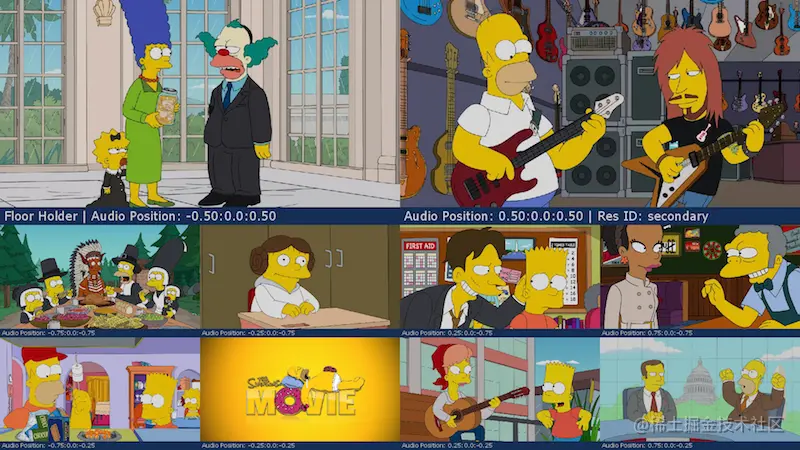

2up_middle+8

2up_top+8

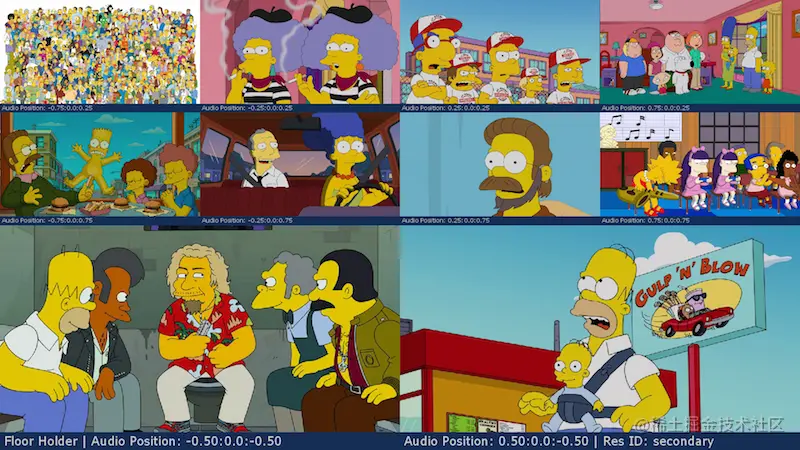

3up+4

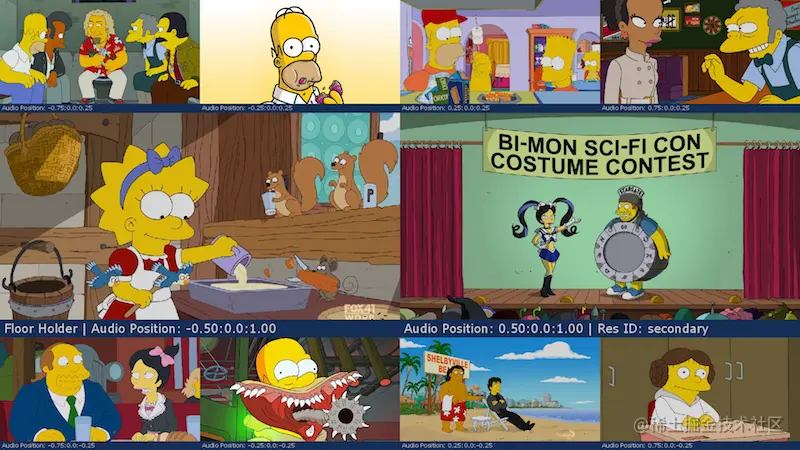

3up+9

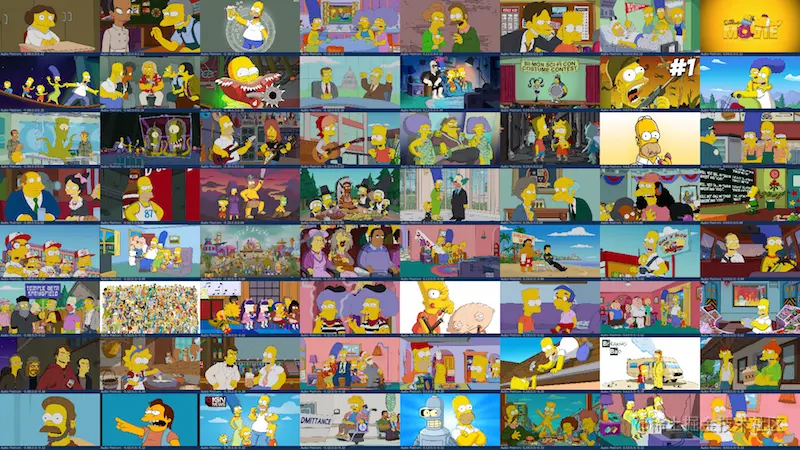

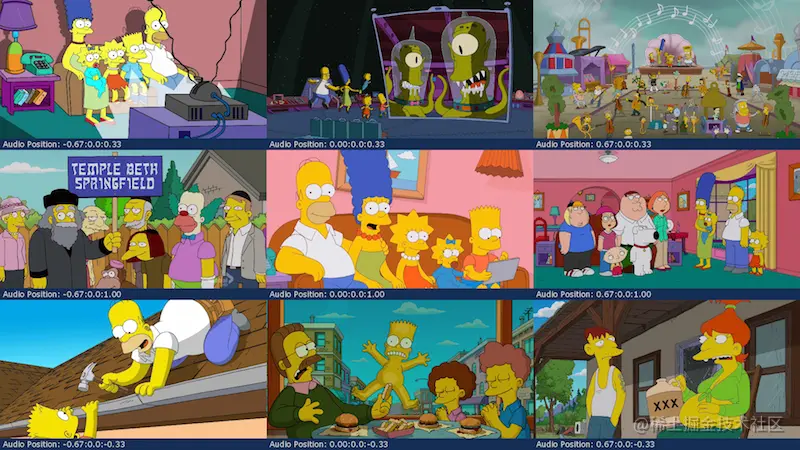

3x3

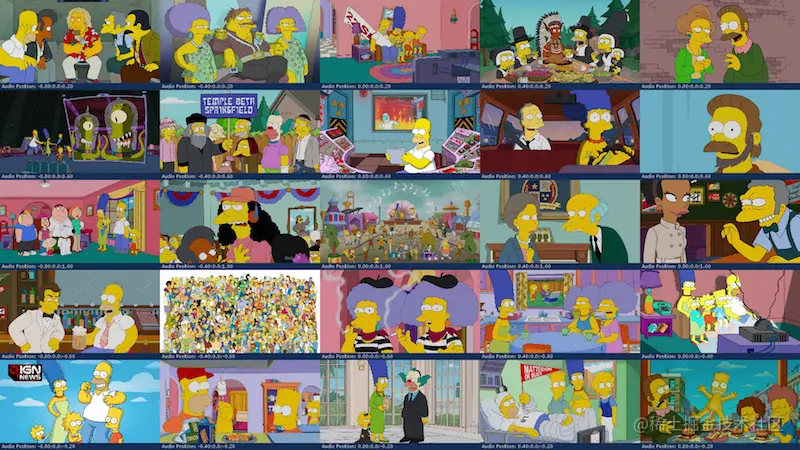

4x4

5x5

6x6

8x8

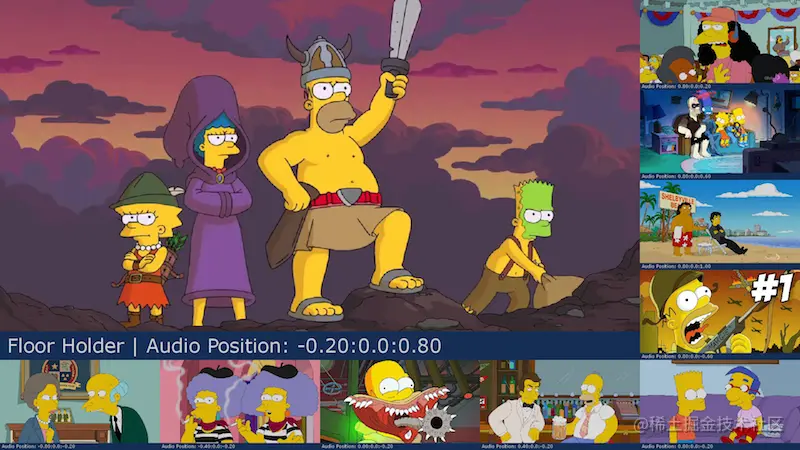

overlaps

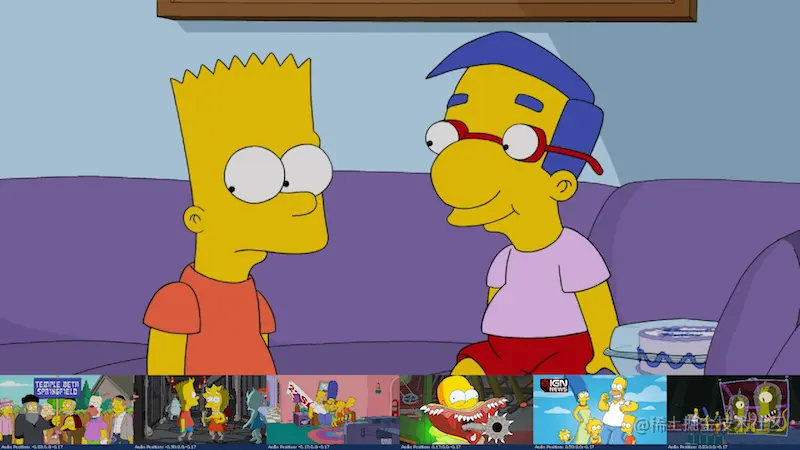

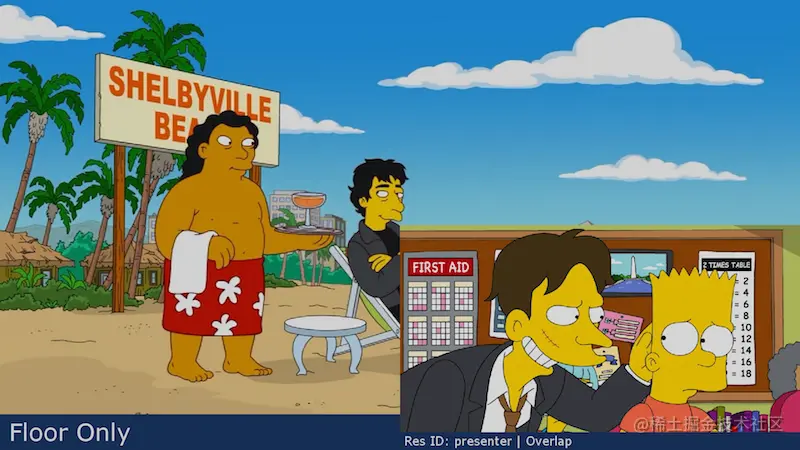

画中画

自此，视频混流合成的基本原理介绍完毕。
