正文

本篇文章把mysql整体的架构梳理了一下，以便我们对于mysql有个整体的理解。总的来说mysql是一个cpu密集型系统，所以很多模块的划分与设计，都是为了提高cpu执行效率。

mysql主要包括以下几部分：

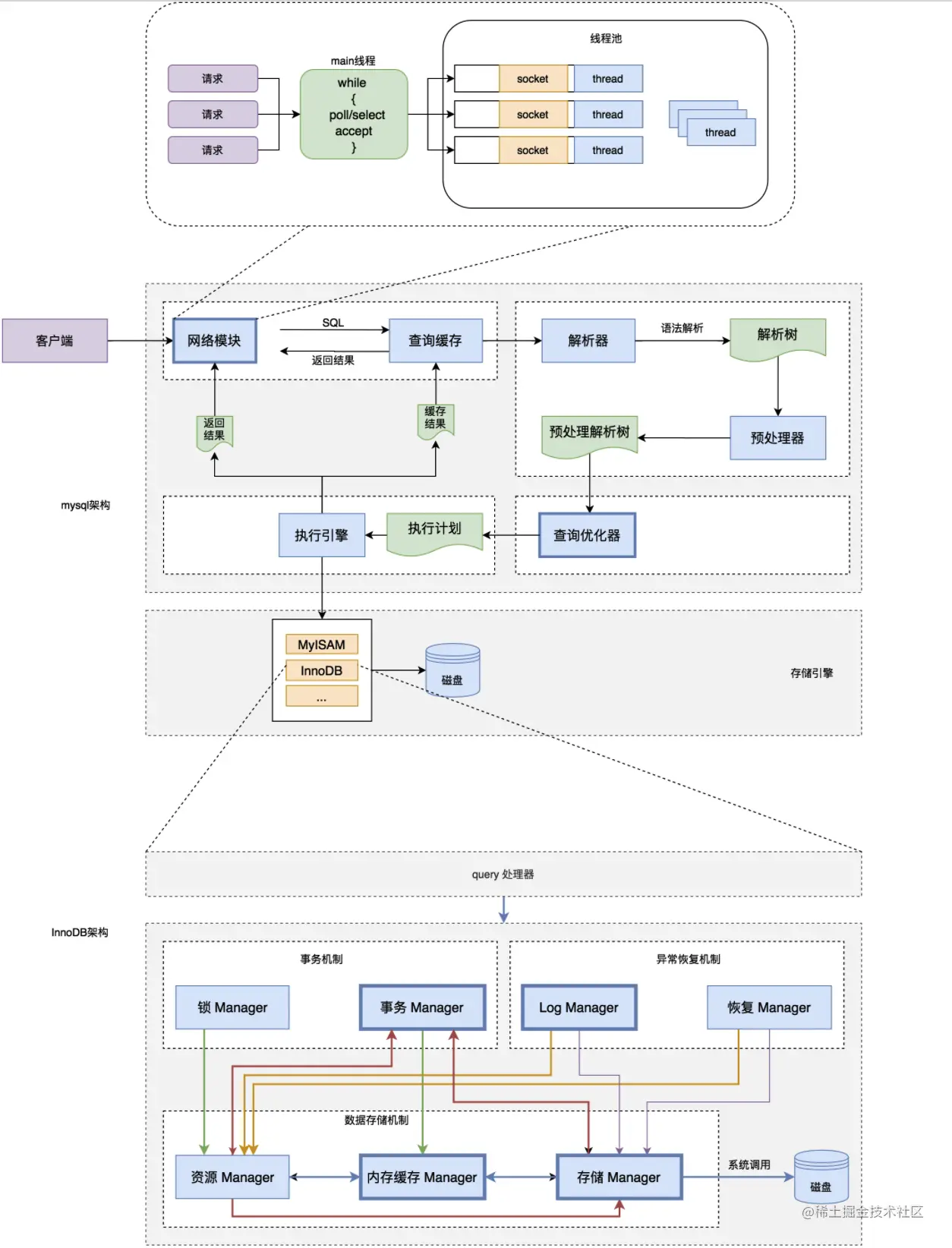

  • 网络模块：每一个存储引擎或者网络框架都实现自己一套处理请求的网络模块，在mysql中采用的是poll/select的线程池模型（如下图，这里mysql没有采用epoll实现reactor模式的网络架构，是因为mysql的瓶颈并不在网络IO，而是更多地把精力专注于sql的执行效率优化上）

    （涉及概念：poll/select/epoll网络IO模型，reactor模式）

  • 缓存模块：mysql的server层增加一层缓存模块，类似一个内存的kv层，k是sql，value是结果

  • 解析模块：sql语法树解析，这个模块的功能平时工作中经常用到， 比如sql流量截获解析，或者数据迁移设计字段转换等工作，会使用开源库做语法树解析成我们想要的结构（比如golang的github.com/pingcap/par…

  • 预处理与查询优化：主要就是我们工作中经常用到的explain，查询计划，explain是每个开发者必备的分析技能，除了可以看到mysql本身对我们的查询语句做了哪些优化改动外，我们也能从查询计划中分析我们的表结构或者sql语句有没有性能问题

  • 存储引擎：mysql 实现了可插拔的存储引擎，包括innodb, myisam，memory近十种存储引擎，存储引擎则是我们理解mysql最为主要的模块，比如我们理解了innodb，那就相当于我们掌握了mysql了

  • 当然除了上面提到的模块，mysql还有很多管理模块比如**权限控制，内置函数库，主备同步的log模块（数据同步的binlog，数据重放的relaylog）**等

MySQL查询过程：

  • 客户端发送一条查询给服务器。

  • 服务器先检查查询缓存，如果命中了缓存，则立刻返回存储在缓存中的结果。否则进入下一阶段。

  • 服务器端进行SQL解析、预处理，再由优化器生成对应的执行计划。

  • MySQL根据优化器生成的执行计划，再调用存储引擎的API来执行查询。

  • 将结果返回给客户端。

InnoDB模块

存储引擎一般我们需要了解InnoDB和MyISAM两个引擎，一般开发中用得最多的就是InnoDB，上图展示了InnoDB包含的几大模块

  • 事务机制：事务与锁模块，InnoDB采用我们熟悉的MVCC（Multiversion concurrency control 多版本并发控制，mvcc解决的是ACID里的I（隔离性）），同时加上锁模块（行锁，表锁，间隙锁等）使得采用InnoDB的数据能够实现多个事务的相互隔离与并发访问

    （涉及概念：ACID,MVCC,隔离级别，读现象（脏读，幻读，不可重复读，可重复读）当前读，快照读，readview可见试图，行锁，表锁，间隙锁）

  • 异常恢复机制：log日志模块，主要包括undo log（记录某一行在多个活跃事务中的多版本日志链表，用户事务多版本控制的版本回退）, redo log（记录数据更新记录，用户异常奔溃后的数据原子操作恢复）

    （涉及概念：日志链表，事务递增id，回滚，清理线程，顺序IO）

  • 内存管理模块：内存管理模块是InnoDB最有意思的模块了，其中最主要的就是innodb的索引存储机制（采用B+树，聚集索引cluster index），数据表示采用了自定义的page结构（16k），通过buffer poll与自适应hash索引（adaptive hash index）和优化的LRU（5 新生代/3 老生代）算法，以及各种page的维护链表（freelist, flushlist,lrulist），共同构成了InnoDB的内存缓存模块，极大提高效率（内存缓存除了buffer poll，还包括了change buffer, log buffer, additional buffer pool, double write buffer）

    （涉及概念：操作系统内存管理，B+树，二进制数据组织，LRU,，内存申请与释放）

备注：内存管理中的数据结构实际上很复杂，比如page的管理就细分了inode节点->segment段->extend簇->page自定义页（16k)->系统页(4k)

  • 数据存储模块：作为存储引擎，数据总要以文件的形式落地的，InnoDB的表数据以.ibd文件落地磁盘（内部是以page的结构组织的二进制文件，包括root page, index page, data page等内容页），除此之外，还包括

    （涉及概念，表空间，虚拟文件系统vfs，系统调用fsync，磁盘异步IO）

  • 表空间

  • 系统表空间(system tablespace):新版本只有data directory, change buffer内容

  • undo表空间(undo tablespace): undo log文件(.ibu)

  • 临时表空间(temporary tablespace): 存储临时结果

  • 双写区(doublewrite file): 双写文件(.dblwr)，从旧版本的系统表空间中抽离出来

  • redo log（重做日志）

  • 记录修改持久化

  • 异常恢复

  • 循环文件顺序写**（顺序IO）**

  • **线程模块：**包括主线程，页清理线程，刷盘线程，文件读写线程，buffer读写线程等

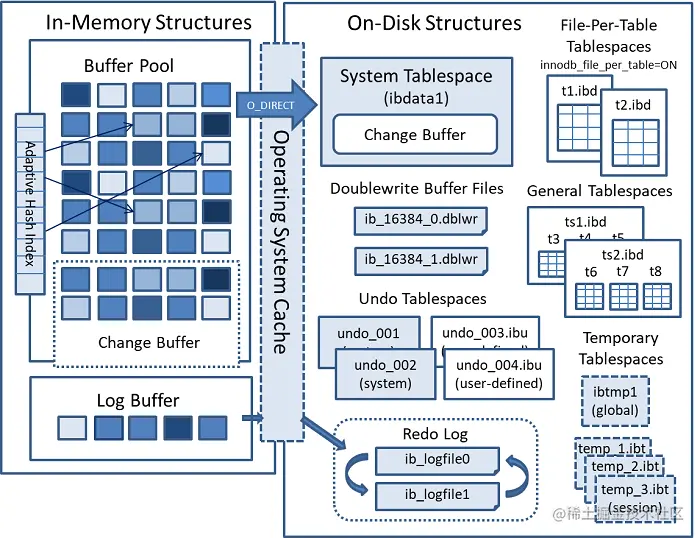

附上官方5.8的innodb内存与磁盘架构图（图片来源）
