第九章 图
作者： Loiane Groner
在这一章，我们要学习另一个非线性的数据结构。这也是我们讲解排序和搜索算法前的最后一个数据结构。
图的术语
图是对网络结构的抽象。图是由一系列被边连接的节点（顶点）组成的。学习树是非常重要的，因为任何二元关系都可以用图来表示。

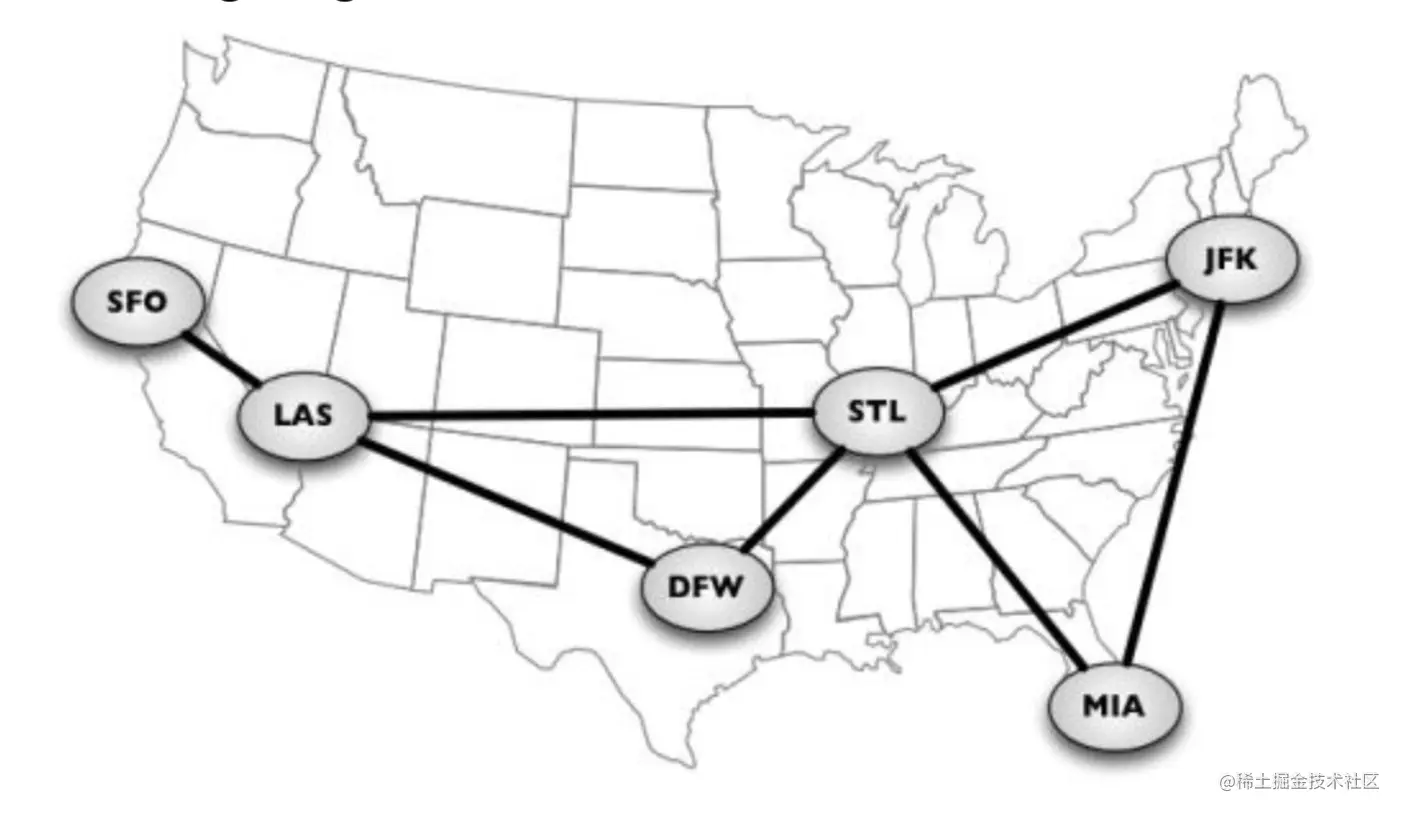

我们可以用图来展示路线、航班和通讯，如下图所示：

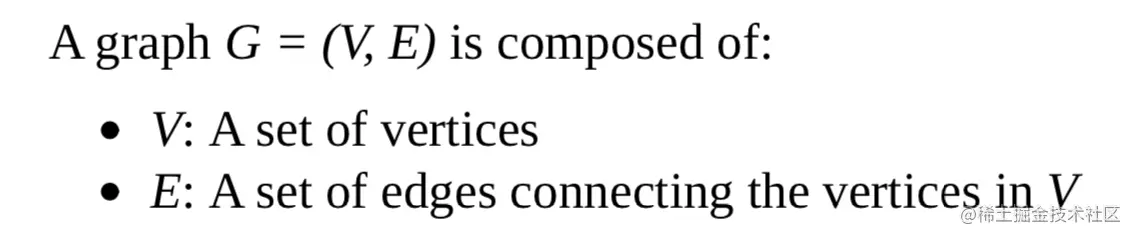

让我们看看图的数学概念：
下图展示了一个图：
在介绍图的算法前，我们先介绍一下图的术语
由一个边连接的两个节点，可以称为领接节点。比如说，节点A和节点B是领接节点，节点A和节点C是领接节点，节点A和节点D是领接节点，而节点A和节点E不是领接节点。
度用来衡量一个节点有几个领接节点。比如说，节点A有三个领接节点，所以其度为3；节点E有两个领接节点，所以其度为2。
而路径是由一系列领接节点组成的。以刚刚的图为例，我们可以知道ABEI是一个路径，ACDA也是一个路径。
一个简单路径内部是不存在重复的节点的。以路径ACD为例，就是一个简单路径。而环的特点是，除了第一个和最后一个节点是一样的，其他节点都不重复。
有向图与无向图
图可以被分为无向图（其边没有方向）和有向图（其边有方向），有向图如下图所示：
如果图中有两个节点之间互相连接，我们称之为强连接。比如，节点C和节点D之间有强连接，而节点A和节点B之间就没有强连接。

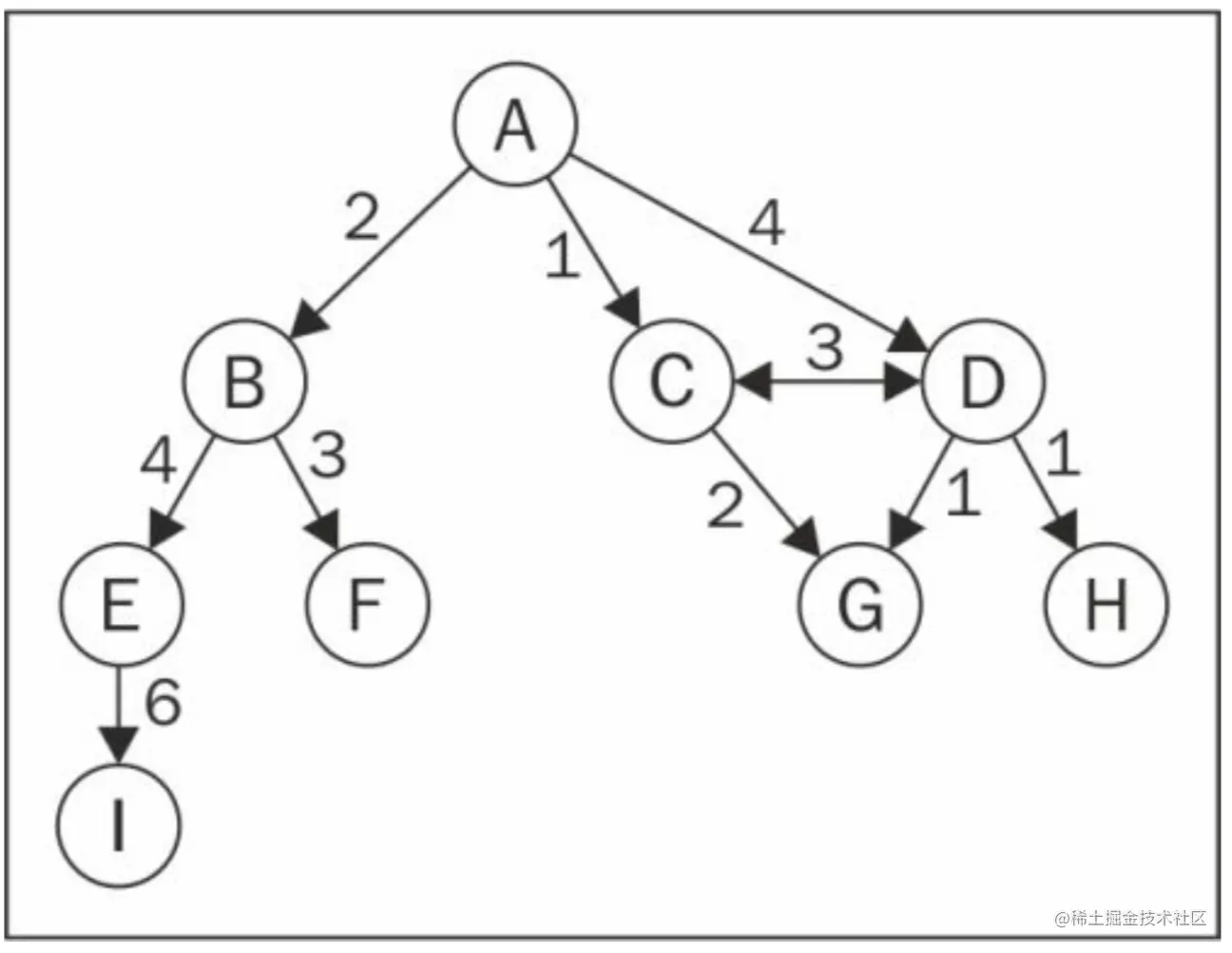

图还可以被分为无权重的图（刚刚的例子都是无权重图），和有权重的图（其边有权重），有权重图如下所示：
在计算机科学中，我们可以使用图来解决很多问题，比如寻找一个节点、寻找一个边、寻找一条路径、找到最低路径，以及侦测环结构。
表示一个图的方法
表示图的方法有几种。在这几种方法中，并不存在唯一正确的表示方法。使用什么表示方法，取决于我们要解决的问题，以及图本身的特点。
邻接矩阵

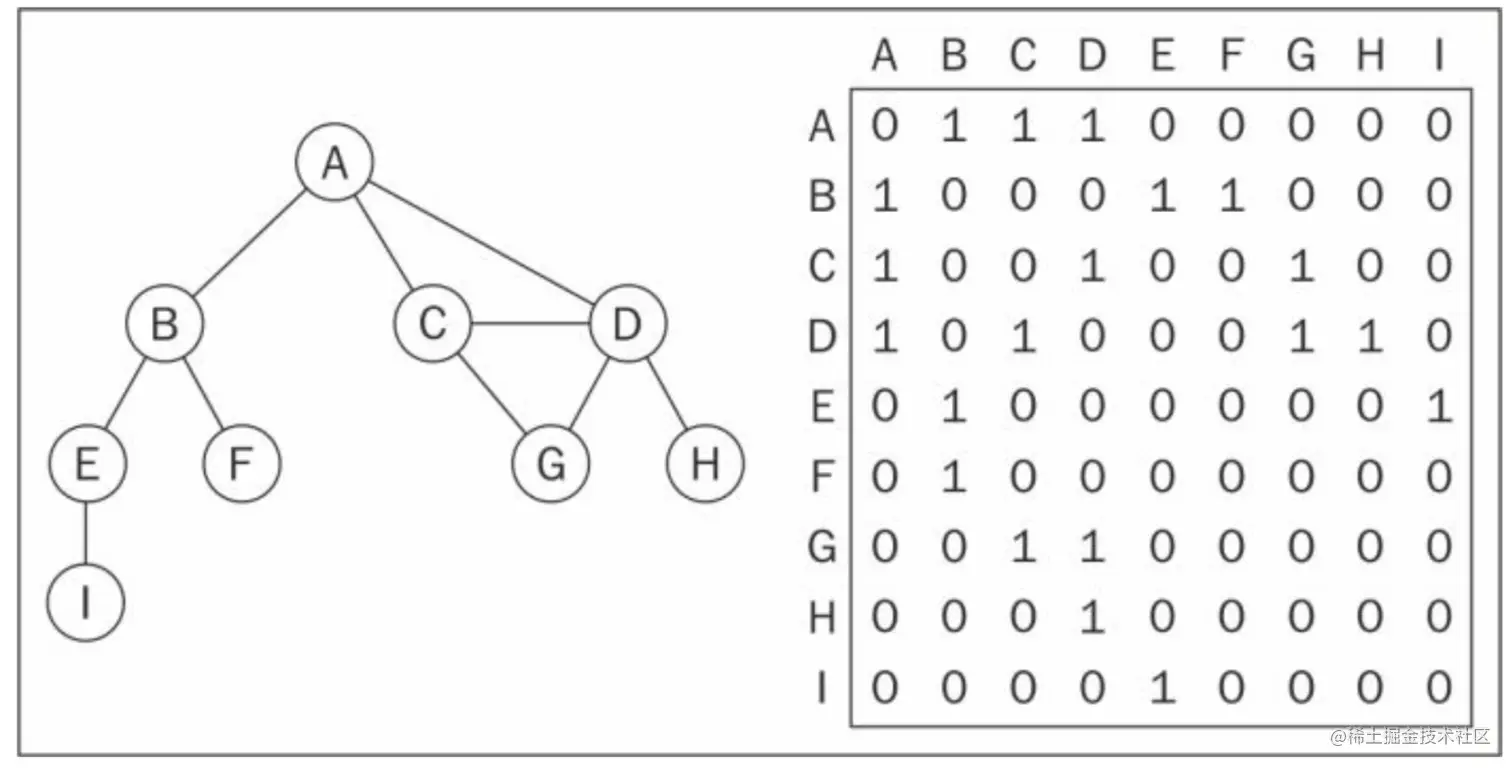

最常使用的表示方法，就是邻接矩阵。每一个节点，都有一个关联的整数（这个整数是数组索引）。我们用一个二维数组来表示节点间的连接。例如，array[i][j]===1表示节点i和节点j之间有一个边，而array[i][j]===0表示节点i和节点j之间没有连接，如下图所示：
如果一个图中的节点的连接不是很紧密（稀疏图），那么它在邻接矩阵上将有很多的值为0。这也意味着，我们要浪费计算机内存来储存并不存在的边。使用这个表示法有两个麻烦：第一，如果我们要在只有一对领接节点的图中找到这对节点，那么还是要把整个二维数组遍历一次，即便图中只有一对领接节点；第二，在二维数组中改变节点的个数是非常麻烦的。
邻接列表

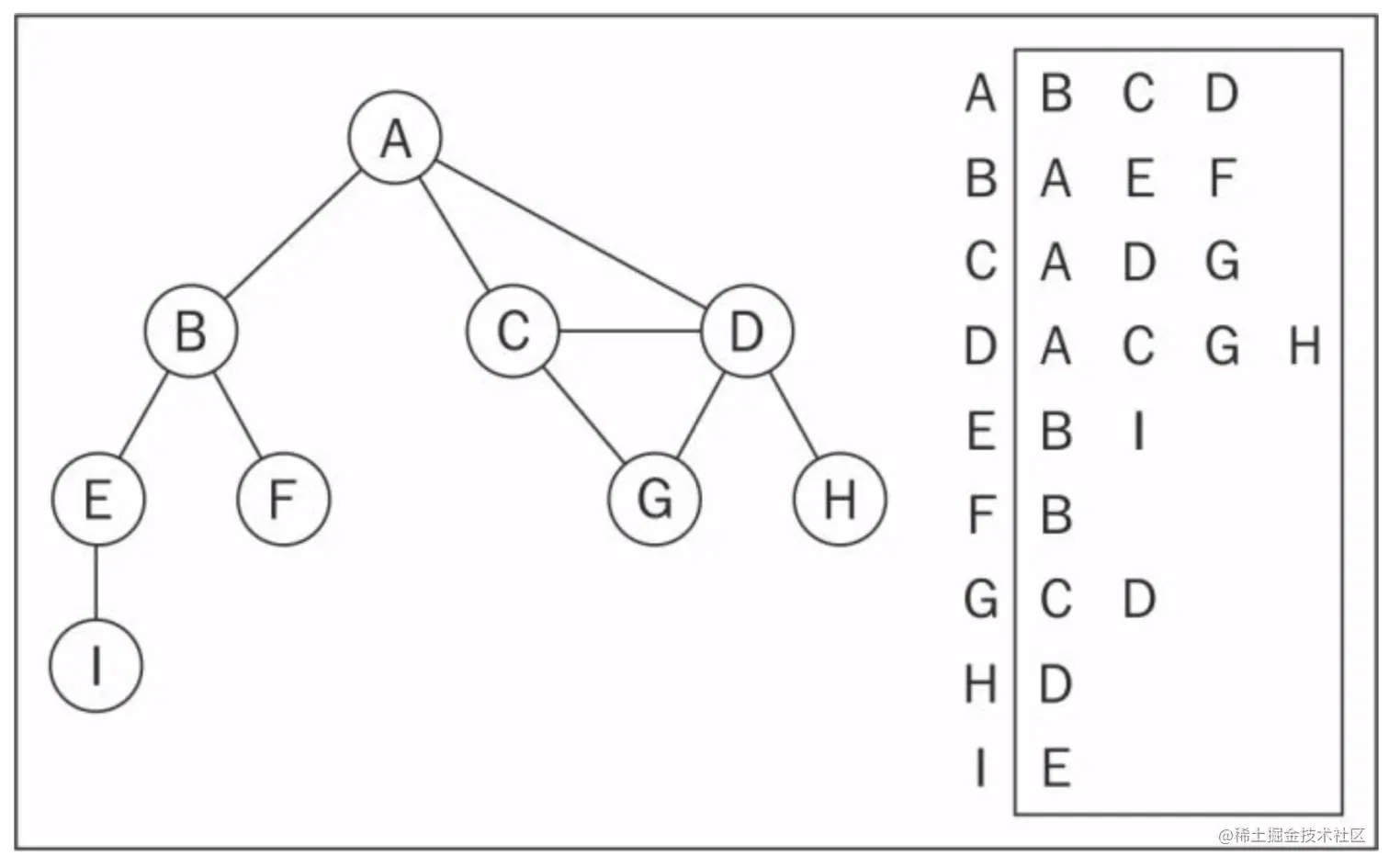

我们也可用动态数据结构来表示图，也就是邻接列表。领结列表的纵轴为每个节点，横轴为对应节点的领接节点。下图为邻接列表的图示：
邻接矩阵和邻接列表各有特色，其中邻接列表可以更快地判断两个节点是否为领接节点。本书接下来将使用邻接列表来表示图结构。
关联矩阵

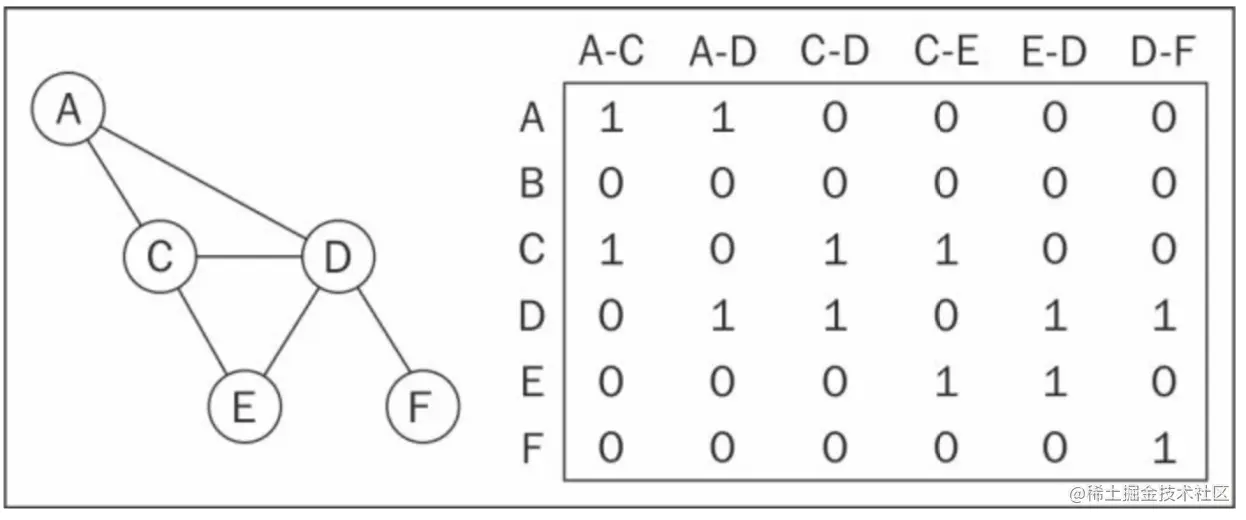

我们也可以用关联矩阵来表示一个图。在关联矩阵中，每一行代表一个节点，每一列代表一个边。我们可以用二维数组来表示两个节点之间的联系。如array[a][e]===1代表节点a和节点e之间有一个边，而array[a][e]===0代表节点a和节点e之间没有边，如下图所示：
一般情况下，在边比节点多的时候，我们会采用关联矩阵，因为这样可以节省空间和内存。
生成一个图
首先，我们先生成图的骨架：
function Graph(){
var vertices = []; // {1}
var adjList = new Dictionary(); // {2}
}
我们讲使用一个数组来储存链图里每一个成员的名字（行 {1}）,并使用在第七章实现的字典来储存节点的邻接节列表（行 {2}）。在行 {2}的字典中，节点的名字为字典的key，而节点的邻接列表为字典的value。当然了，vertices和ajList都是图的私有特征。
接下来，我们要实现两个方法：给图增加一个节点（因为我们在初始化一个图时，其节点为空），和在两个节点之间加一个边。现在，让我来实现addVertex方法：
this.addVertex = function(v){
vertices.push(v); // {3}
adjList.set(v,[]); // {4}
}
这个方法以v为参数。我们会把v参数加入到vertices中（行 {3}），并给新加入的节点一个空的邻接列表（行 {4}）。
接下来，让我们实现addEdge方法：
this.addEdge = function(v,w){
adjList.get(v).push(w);// {5}
adjList.get(w).push(v);// {6}
}
这个方法以两个节点为参数。首先，我们通过在v的adjList中加入w，来给节点v添加一个到w的边（行 {5}）。如果我们要实现的是有向图，程序到行 {5}就够了。而我们要实现的是无向图，所以还要加入行 {6}的代码。
现在，我们在图中加入节点：
var graph = new Graph();
var myVertices = ['A','B','C','D','E','F','G','H','I']; //{7}
for (var i = 0; i<myVertices.length;i++){ //{8}
graph.addVertex(myVertices[i]);
}
graph.addEdge('A','B');
graph.addEdge('C','D');
graph.addEdge('C','G');
graph.addEdge('D','G');
graph.addEdge('D','H');
graph.addEdge('B','E');
graph.addEdge('B','F');
graph.addEdge('E','I');
为了简化操作，我们生成了一个包含要添加的节点的数组（行 {7}）。之后，我们遍历该数组，讲数组中所有的成员添加到图中。（行 {8}）。最后，我们给相应的节点加上边（行 {9}）。之后，这些代码就可以生成一个无向图了。
为了让操作更加简化，让我们为吐添加toString方法，以至于我们可以在控制台看到整个图：
this.toString = function(){
var s ='';
for (var i = 0;i< vertices.length;i++){ //{10}
s += vertices[i] + '>';
var neighbors = adjList.get(vertices[i]); //{11}
for (var j = 0;j<neighbors.length;j++){ //{12}
s += neighbors[j] + ' ';
}
s += '\n'; //{13}
}
return s;
};
我们将使用字符变量s来接收链表的成员。首先，我们要遍历vertices数组（行 {10}），之后将节点添加到s中。之后，我们要得到节点的邻接列表（行 {11}），并遍历这个邻接列表、将列表里的成员添加到s中（行 {12}）。遍历完内部的邻接列表后，我们要进入到下一行（行 {13}）。这样，我们就可以得到图的输出结果了。让我执行一下看看：
console.log(graph.toString());
输出结果为以下：
A -> B C D
B -> A E F
C -> A D G
D -> A C G H
E -> B I
F -> B
G -> C D
H -> D
I -> F
这样，我们就完成了一个了邻接列表了。从输出结果可知，节点A的临近节点为B、C和D。
图遍历
与树结构类似，我们可以访问一个图中所有的节点。有两种方法可以遍历一个图：广度优先搜索和深度优先搜索。当我们要寻找一个节点、寻找两个节点间的边或者确认图中是否有环时，我们会使用到图遍历。
在我们进入遍历算法之前，我们先进一步理解图的遍历。
图遍历的意识是，我们必须追踪图中的每一个节点，并遍历还没有被访问的节点。在这两种遍历算法中，我们需要明晰接下来要被访问的第一个节点是哪一个。
为了彻底的遍历一个节点，我们需要查看节点的每一个边。当沿着该节点发现未被访问的节点时，我们会把这个节点标记为被发现，并把这个节点加入到被访的节点的列表中。
BFS（广度优先搜索）和DFS（深度优先搜索）搜索大体上是相似的。它们的不同点在于，用于存储被访问节点的数据不一样：
| 算法 | 使用的数据结构 | 相关特点 |
|---|---|---|
| 深度优先搜索 | 栈 | xxxx |
| 广度优先搜索 | 队列 | xxxx |
在标记我们已经访问过的节点时，我们会用三种不同的颜色来表示他们的状态：
- 白色：表示该节点未被访问
- 灰色：表示该节点被访问，但是临接节点未被遍历
- 黑色：表示该节点被探索，其临接节点已经全部被遍历
广度优先搜索

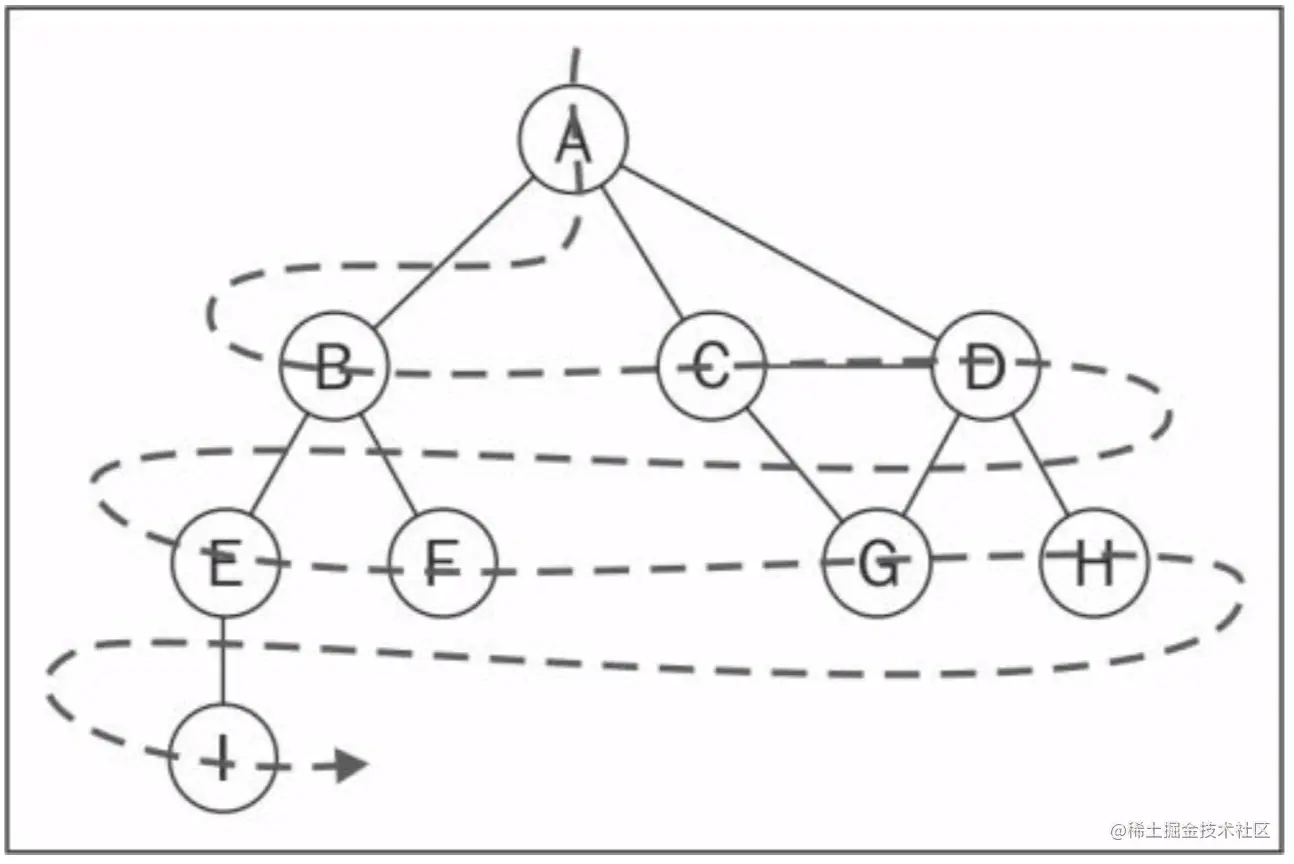

广度优先搜索会优先访问特定节点的所有邻接节点，也就是依次访问每一层。换言之，广度优先搜索是先注重广度，再注重深度，如下图所示：
从v节点开始的广度优先搜索，会按照以下几个步骤执行：
1.生成队列Q
2.把v节点标记为被发现（灰色），并把v节点推入队列Q中
3.当队列不为空，执行以下步骤：
1.将节点u从队列Q中推出
2.将节点u标记为被发现（灰色）
3.将节点u的所有未标记节点w（白色）加入队列Q
4.将节点u标记为已经被探索（黑色）
现在我们来实现广度优先搜索：
var initializeColor = function(){
var color = [];
for (var i =0; i<vertices.length; i++){
color[vertices[i]]='white'; // {1}
}
return color;
};
this.bfs = function(v,callback){
var color = initializeColor(), // {2}
queue = new Queue(); // {3}
queue.enqueue(v); // {4}
while(!queue.isEmpty()){ // {5}
var u = queue.dequeue(), // {6}
neighbors = adjList.get(u); // {7}
color[u] = 'grey'; // {8}
for (var i=0; i<neighobrs.length;i++){ // {9}
var w= neighobrs[i]; // {10}
if (color[w] === 'white'){ // {11}
color[w] = 'grey'; // {12}
queue.enqueue(w); // {13}
}
}
color[u] = 'black'; // {14}
if (callback) { // {15}
callback(u);
}
}
对于深度优先搜索和广度优先搜索，我们都需要标记已经访问过的节点。为此，我们需要一个帮手函数来帮我们生成color数组。唯其如此，当我们在执行深度优先算法或者广度优先算法时，所有的节点的颜色为白色（行 {1}）。
现在，让我们深入广度优先搜索。首先，我们调用initializeColor来生成值都为white的color数组（行 {2}）。我们还要生成一个队列（行 {3}）来存储需要要访问的节点。
下面的步骤在本节开头已经讲过了，bfs函数会接收一个参数作为遍历的起点。我们需要一个节点作为起点，所有我们会把这个节点放入队列中（行 {4}）。
只要该队列不为空（行 {5}），我们会通过调用dequeue函数来删除队列中的节点（行 {6}），并获得包含该节点所有邻接节点的邻结列表（行 {7}）。当然，我们会把这个节点标记为灰色，来代表我们已经发现了这个节点，但是并没有完全探索这个节点。
之后，我们会获得u节点的所有邻接节点（行 {9}），并获取其值（行 {10}）。如果这些临接节点中，存在未被访问的节点（颜色为白色--行 {11}）,我们会将之标记为被发现（颜色改为灰色-行 {12}）,并将之加入队列（行 {13}）。
当我们访问节点和其邻接节点后，我们把该节点标记为被探索（颜色设置为黑色-行 {14})。
bfs函数还接收callback作为参数（这一点和第八章的遍历算法很相似）。当然这个参数是非强制的，只要我们放函数进去（行 {15}），机器就会执行这个函数。
现在，让我们通过下面的代码来检验广度优先搜索：
function printNode(value){ // {16}
console.log('Visited vertex: ' + value); // {17}
}
graph.bfs(vertices[0],printNode); // {18}
首先，我们声明了一个printNode函数，用来在浏览器的控制台打印算法所访问到值（行 {17}）。之后，我们会以vertices[0]和printNode为参数调用bfs方法
。执行这些代码后，其在浏览器控制台的输出结果如下：
Visited vertex: A
Visited vertex: B
Visited vertex: C
Visited vertex: D
Visited vertex: E
Visited vertex: F
Visited vertex: G
Visited vertex: H
Visited vertex: I
以上便是广度优先搜索算法的执行结果了！
使用广度优先搜索寻找最短路径
现在，我们已经知道广度优先算法如何实现。我们不仅仅可以使用这个算法来遍历图的所有成员。比如说，我们可以用广度优先搜索解决下面的问题。
已知给定一个图G，和起点v，寻找从v至u之间的最短路径。
我们知道，广度优先搜索会先访问距离为1的节点，再访问距离为2的节点，然后继续往后遍历。所以，我们可以使用广度优先搜索来解决这个问题。我们可以调整广度优先搜索算法，让算法返回这些信息给我们：
- 从v到u的距离d[u]
- 用于发现从v到u最短路径的pred[u]
现在，让我们来实现升级版的广度优先算法：
this.BFS = function(){
var color = new initializeColor(),
queue = new Queue,
d= [], // {1]
pred = [];// {2}
queue.enqueue(v);
for(var i=0; i<vertices.length;i++){ // {3}
d[vertices] = 0; // {4}
pred[vertices[i]] = null; // {5}
}
while(!queue.isEmpty()){
var u = queue.dequeue(),
neighbors = adjList.get(u);
color[u]='grey';
for(i = 0; i<neighobors.length;i++){
var w = neighobrs[i];
if (color[w] === 'white'){
color[w] = 'grey';
d[w] = d[u] + 1; // {6}
pred[w] = u; // {7}
queue.enqueue(w);
}
}
color[u] = 'black';
}
return { // {8}
distances:d,
predecessors: pred
}
};
那么，这个版本的广度优先算法发生了哪些变化呢？
Note
我们需要声明一个数组d（行 {1}）来表示距离，并声明pred（行 {2}）来表示predcessors。接下来，在遍历每一个节点时，我们要将d初始化为0.pred初始化为null。
当我们发现了节点v的邻接节点w，我们把w节点的pre的值设为u（行 {7}），并为v和w之间的距离加1（行 {6}）。
在该方法的最后一行，我们可以返回一个包含d和pred的对象（行 {8}）。
现在，我们再执行一次广度优先搜索算法：
var shortestPathA = graph.BFS(myVertices[0]);
console.log(shortestPathA);
以下为代码的执行结果：
distances：[A:0,B:1,C:1,D:1,E:2,F:2,G:2,H:2,I:3],
predecessors:[A:null,B:"A",C:"A",D:"A",E:"b",F:"B",G:"C",H:"D",I:"E"]
这意味着，从节点A到节点B、C、和D的距离为1；从节点A到节点E、F、G的距离为2；从节点A到节点I的距离为3。
有了pred数组后，我们可以使用以下代码，构建出从节点A到其他节点的路径：
var fromVertex = myVertices[0]; // {9}
for (var i =0; i<myVertices[0];i++){ // {10}
var toVertex = myVertices[i], // {11}
path = new Stack (); // {12}
for （var v = toVertex; v !== fromVertex; // {13}
v = shortestPathA.predecessors[v]）{ // {14}
}
path.push(fromVertex); // {15}
var s = path.pop(); // {16}
while(!path.isEmpyt()){
s += ' - ' + path.pop(); // {18}
}
console.log(s); // {19}
}
我们将使用节点A作为起点（行 {9}）。我们会计算从节点A到其他节点到距离（行 {10}）。为此，我们会从vertices数组来获取toVertex的值（行 {11}），并生成一个栈来存储相关路径（行 {12}）。
之后，我们会获得从fromVertex到toVertex的路径（行 {13}）。变量v会接收predecessors的值。之后将v变量推入栈中。最后，我们会把fromVertex加入栈中，以完成路径。
之后，我们会生成一个字符串，并将栈顶部的值加入到这个字符串中（这个值为栈中最新被加入的值，所以我们要使用pop方法来实现——行 16）。只要这个栈不为空（行 {17}），我们会删除栈顶部的成员，并将被删除的成员加到字符串中（行 {18}）。最后，我们就可以把路径输出在电脑的控制台了（行 {19}）。
执行以上代码后，我们会得到如下的结果：
A - B
A - C
A - D
A - B - E
A - B - F
A - D - H
A - B - E - I
这样，我们就得到了从节点A到其他节点的最短路径了。
深入最短路径算法
在本书所使用的图并不是权重图。如果我们要计算的是权重图的最短路径，广度优先搜索并不是合适的算法。
Dijkstra 算法，用于计算单原权重图的最短路径问题，而Bellman-Ford算法，用于计算存在负权重时的最短路径问题。A * search为使用了探索法的一对节点提供了最短路径计算方案，而Floyd-WarWarshall为一对节点提供了最短路径的计算方案。
如本章第一节所述，图是一个很庞大的主题，对于最短路径问题及其相关问题，我们还有很多种解法。在深入其他图算法之前，我们需要掌握本章的图的基本术语。其他的解法本书没有提交，当然大家可以自行开启图的深入学习。
深度优先搜索
深度优先搜索算法在遍历时，会从一个节点开始，直到走到该路径的最后一个节点，之后会后退再沿着另一条路走。换言之，广度优先搜索是先注重深度，再注重广度，如下图所示：
深度优先搜索并不需要一个起点。
深度优先搜索会做以下事情：
1.将节点v标记为被发现（灰色）
2.将节点v的所以未被访问的邻接节点w：
1.访问w
3.将v标记为已经被探索（黑色）
如大家所见，深度优先搜索需要用到递归，这意味着深度优先算法需要一个栈来存储相关调用。
让我们来实现深度优先搜索：
this.dfs = function(callback){
var color = initializeColor(); // {1}
for (var i= 0; i<vertices.length;i++){ // {2}
if(color[vertices[i]] === 'white') // {3}
dfsVisit(vertices[i],color,callback); // {4}
}
}
};
var dfsVisit = function(u, color, callback){
color[u] = 'grey'; // {5}
if (callback) { // {6}
callback(u);
}
var neighbors = adjList.get(u); // {7}
for (var i=0; i<neighobrs.length; i++){ // {8}
var w = neighobrs[i]; // {9}
if (color[w] === 'white'){ // {10}
dfsVisit(w,color,callback) // {11}
}
}
color[u] = 'black'; // {12}
};
首先，我们要生成并初始化color数组，就像在广度优先算法做的那样。之后，对于每一个没有被访问的节点（行 {2} 和 行 {3}），我们将对之调用递归函数dfsVisit（行 {4}）。
只要我们访问了一个节点u，我们就会将之标记为被发现（灰色-行 {5}）。如果参数里有回调函数，我们会对被发现的节点u执行该回调函数。之后，要获得该节点u的邻接节点w（行 {7}），并对这些未被访问的邻接节点（行 {10}和行 {8}）执行递归函数（行 {11}）。最后，当我们深访问完该节点及其邻接节点后，我们会进行回溯，这意味着这个节点已经被探索过了，并被标记为黑色（行 {12}）。
现在，我们来检验一下深度优先搜索算法：
graph.dfs(printNode);
一下为代码的执行结果：
Visited vertex: A
Visited vertex: B
Visited vertex: E
Visited vertex: I
Visited vertex: F
Visited vertex: C
Visited vertex: D
Visited vertex: G
Visited vertex: H

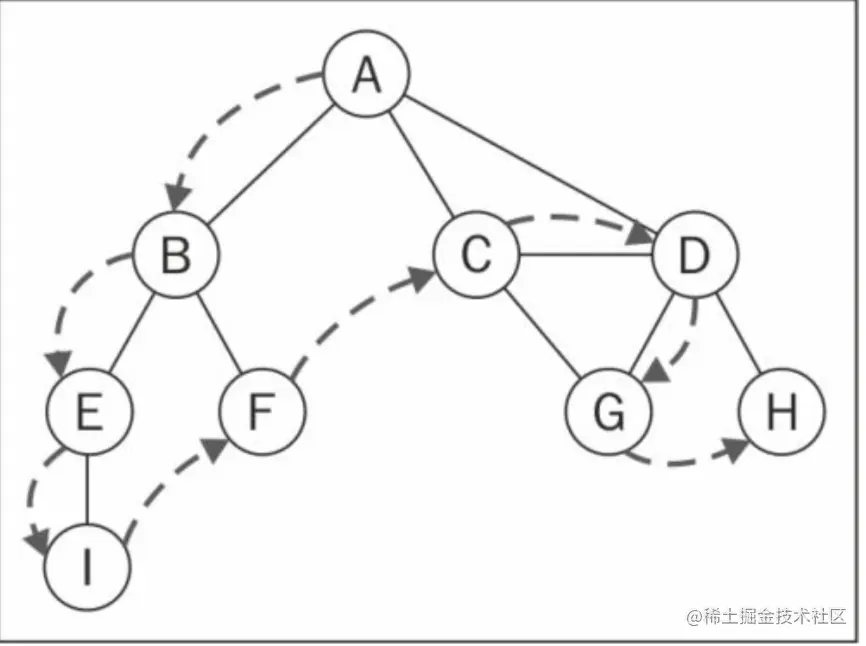

下图展示了深度优先算法的执行过程：
深入深度优先搜索
目前，我们还只知道深度优先搜索算法是如何实现的。但是，我们可以用这个算法做比遍历节点更多的事情。
给定一个图G，深度优先会遍历图G的所以节点，并构建一个有原节点的森林（根树的集合），并输出两个数组： 发现的时间和完成探索的时间。我们可以改进dfs方法，让他们为我们返回这些信息：
- 发现节点u的时间d[u]
- 探索完节点u的时间f[u]
- 节点u的前身p[u]
现在，让我们看看升级后的BFS算法是如何实现的：
var time = 0; // {1}
this.DFS = function(){
var color = initializeColor(),//{2}
d = [],
f = [],
p = [];
time = 0;
for (var i =0; i<vertices.length; i++){ // {3}
f[vertices[i]] = 0;
d[vertices[i]] = 0;
p[vertices[i]] = null;
}
for (i = 0;i<vertices.length; i++){
if (color[vertices[i]] === 'white'){
DFSVisit(vertices[i],color,d,f,p);
}
}
return { // {4}
discovery: d,
finished: f,
predecessors: p
};
};
var DFSVisit = function(u, color, d, f, p){
console.log('discovered ' + u);
color[u] = 'grey';
d[u] = ++time; // {5}
var neighobrs = adjList.get(u);
for (var i= 0; i<neighobrs.length; i++){
var w = neighbors[i];
if (color[w] === 'white'){
p[w] = u; // {6}
DFSVisit(w, color, d, f,p );
}
}
color[u] = 'black';
f[u] = ++tiem; // {7}
console.log('explored ' + u);
}
因为我们想要追踪发现节点的时间和完成探索的时间，所以我们需要声明一个变量来存储相关信息（行 {1}）。接下来，我们还要声明d，f和p等数组（行 {2}）。接下来，我们要给三个数组加入图里的每一个成员（行 {3}）。在结束该函数前，我们会返回这些数组（行 {4}）。
当一个节点第一次被发现，我们会记录它的被发现时间（行 {5}）。当它被作为u的边发现，我们也会把它记录在它的前身（行 {6}）。最后，当这个节点被完全探索后，我们会记录完成的时间（行 {7}）。

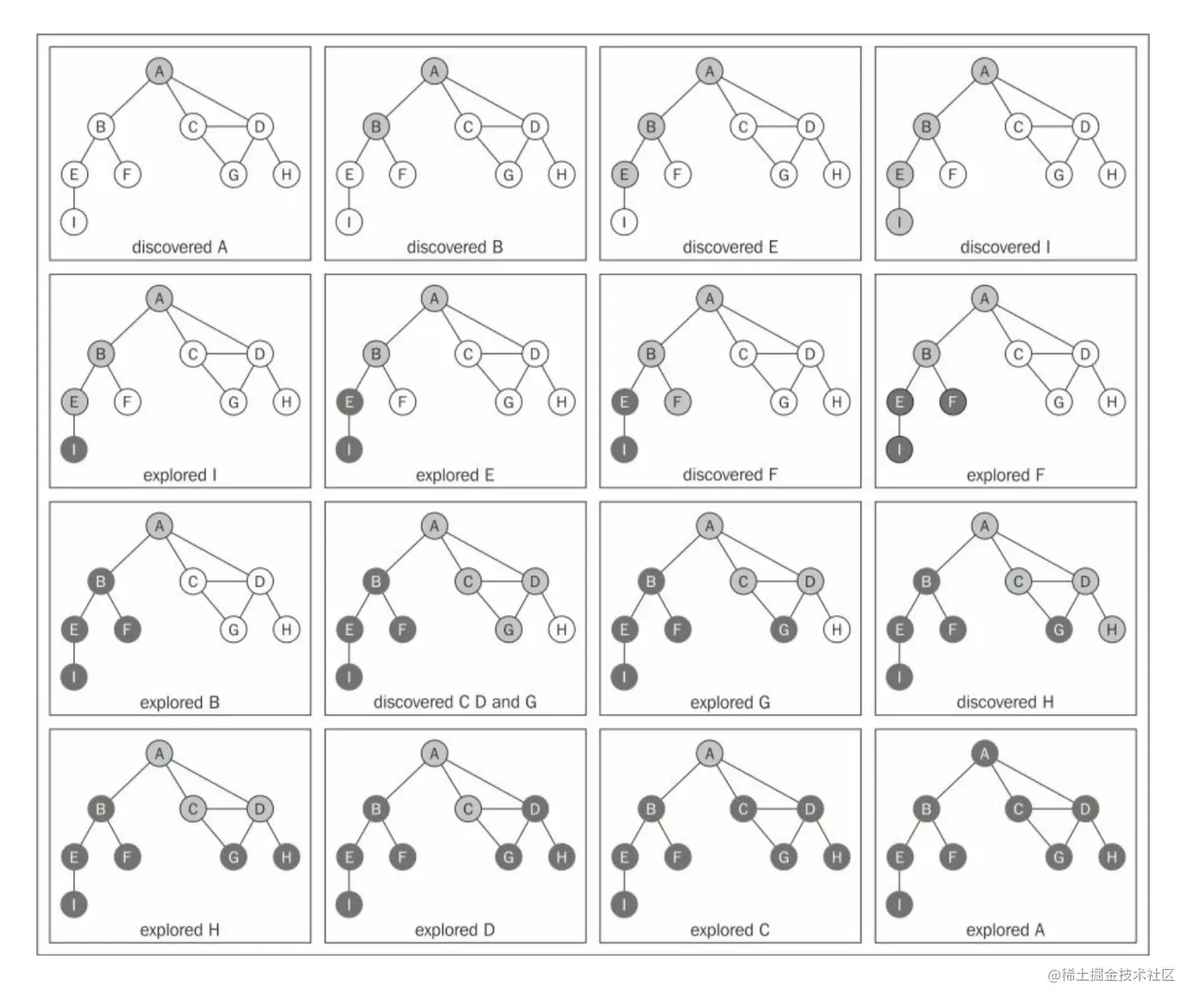

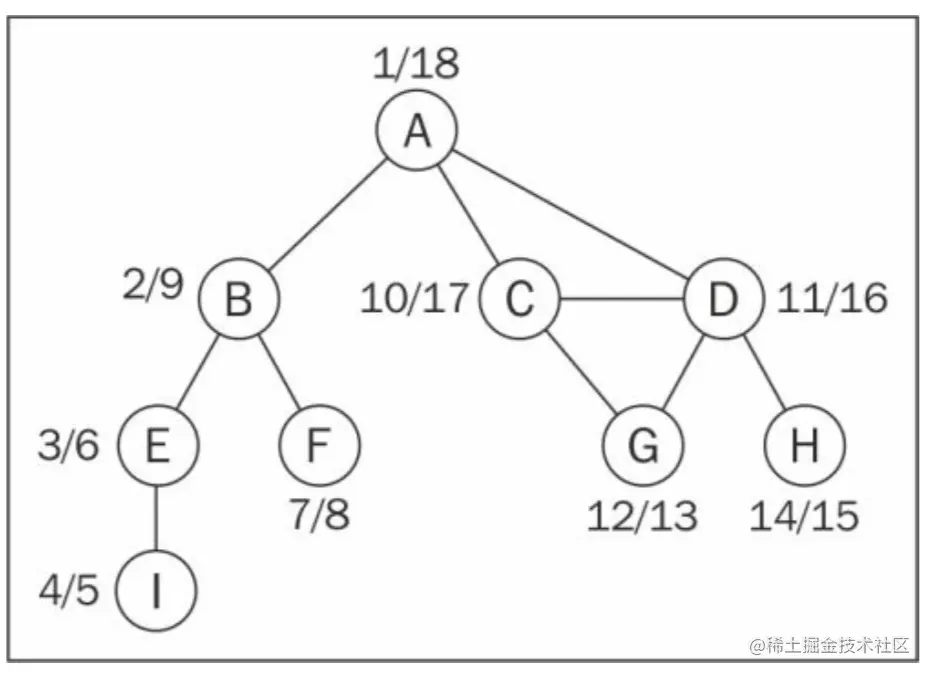

以下为BFS的执行图示：
用深度优先搜索算法实现拓扑搜索

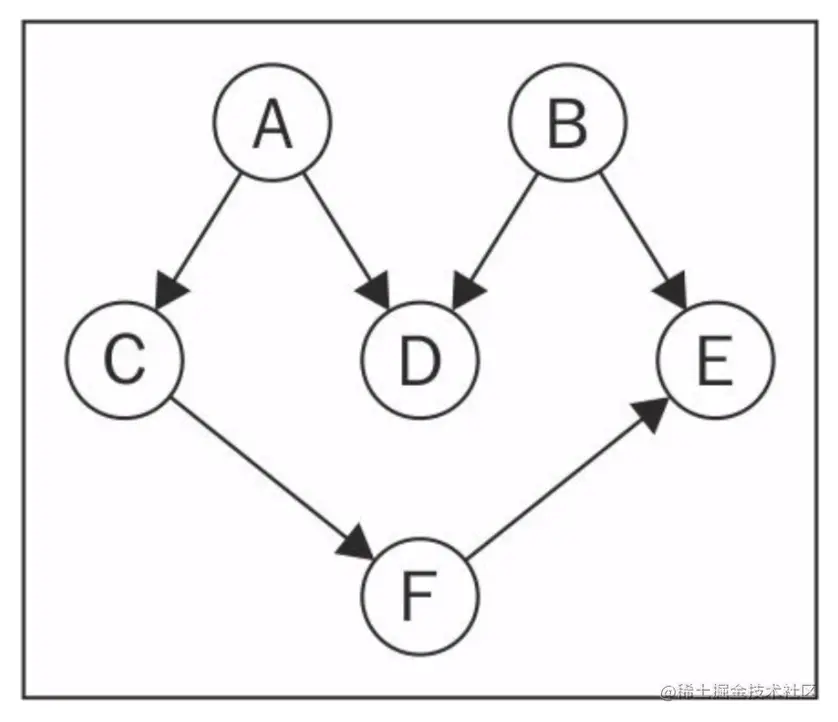

已知给定下图，假设每个节点代表一个要执行的任务：
Note 这是一个有向图，这意味着这些顺序是要按顺序执行的。比如说，任务F是不能先于任务A执行的。注意，这个图并没有环，这意味着这是一个非环图。所以，我们可以说，这个图是一个有向非环图（DAG）。
如果我们要明晰任务的执行顺序，我们称呼这为拓扑搜索。这个问题会出现在我们生活中不同的场景。比如说，如果我们要学习计算机课程，那么我们不能在没学算法I的情况下学习算法II。当我们在开放一个项目时，也是有特定任务的执行步骤的：首先，我们要了解用户的需求，之后按照客户的要求开放，再上传这个项目。我们无法在得到客户需求之前就上传项目。
拓扑搜索只能在DAG实现。那么，我们该如何借助深度优先搜索来实现拓扑搜索呢。让我看看下面的代码吧：
graph = new Graph();
myVertices = ['A','B','C','D','E','F'];
for (var i =0; i<myVertices; i++){
graph.addVertex(myVertices[i]);
}
graph.addEdge('A','C');
graph.addEdge('A','D');
graph.addEdge('B','D');
graph.addEdge('B','E');
graph.addEdge('C','F');
graph.addEdge('F','E');
var result = graph.DFS();

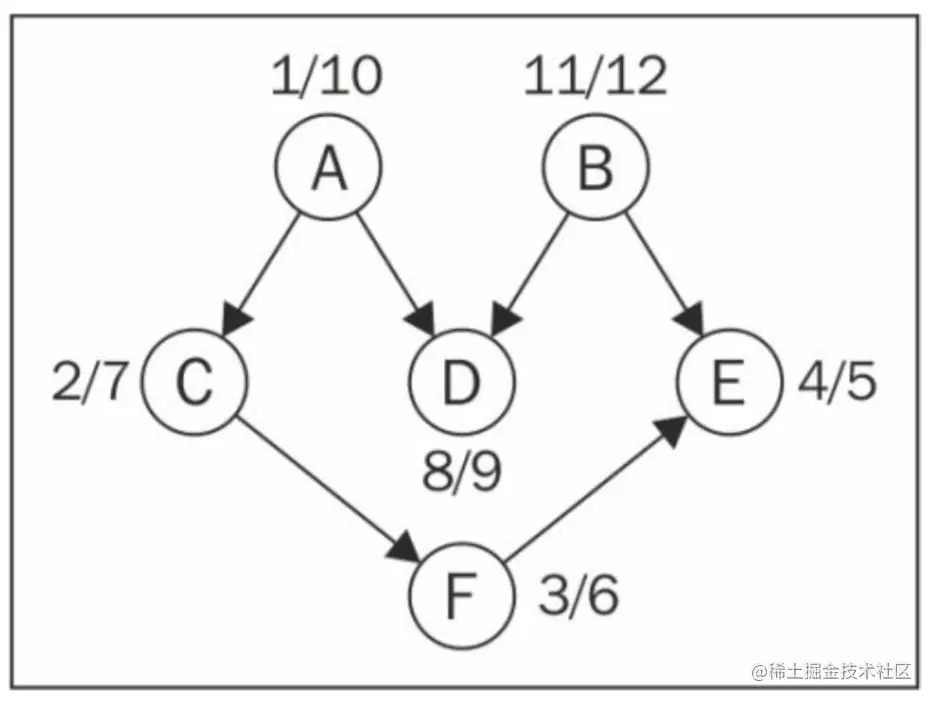

下图展示了代码的执行结果：
现在，我们要依据节点的完成访问时间进行降序排列，这样我们就得到了该图的拓扑排序结果：
B - A - D - C - F - E
小结
在这一章，我们讲述了图的基本概念。我们已经知道了表示图的不同方法。我们也知道了如何实现广度优先搜索和深度优先搜索。这一章也讲到了广度优先搜索和深度优先搜索的应用：寻找最短路径和实现拓扑排序。
在下一章，我们将会学到计算机常用的排序算法。
