Weex总结系列（二）：关于扩展机制

wzhseu
877 阅读6分钟

前言

在实际开发中，Weex官方虽然内置了一些基础组件让我们可以快速集成到应用中，但肯定还是无法满足多变的场景和功能需求。因此Weex提供了能力扩展机制，可以根据自己的业务进行定制自己的功能。

Module扩展

Module指非UI的特定功能。例如 sendHttp、openURL等。开发者需要自定义模块继承WXModule，并且按要求注册即可使用。

Module的注册

WXSDKEngine提供了多个注册Module的重载方法，最最常用的是映射模块名称和Class的注册方法：

public static boolean registerModule(String moduleName, Class<? extends WXModule> moduleClass) throws WXException {
    return registerModule(moduleName, moduleClass,false);
}

public static <T extends WXModule> boolean registerModule(String moduleName, Class<T> moduleClass,boolean global) throws WXException {
    return moduleClass != null && registerModule(moduleName, new TypeModuleFactory<>(moduleClass), global);
}

Module的注册涉及多个类，用时序图表示如下

注册说白了就是定义一个映射关系，使得运行期一方能根据标识找到另一方进行调用。这里的注册又分为Native注册和Js注册

  • Native注册

    将自定义的Module Class包装为ModuleFactory，然后在sModuleFactoryMap中保存了Module的Name和ModuleFactory的映射。如果是全局的，则直接反射创建该Module实例，并且保存在sGlobalModuleMap中

  • Js注册

用map将moduleName和自定义Module中标记了JSMethod注解的方法名集合保存起来，这里反射获取Module中的方法用的getMethods，因此提供调用的方法需要定义成public，同时可以调用父类中符合条件的方法。map的数据格式是{'moduleName':['updateAttrs','updateStyle']}，Weex内部会包装成自己的数据结构WXJSObject，将其转为byte数组，交给WXBridge处理，最终会执行native方法，方法类型是METHOD_REGISTER_MODULES（registerModules）。记住WXBridge，它承担了Native和Js交互的核心。

  • Native+Runtime

    JS注册相比Native要复杂的多，如前所述，map转换为byte数组方便传输，然后由WXBridge调用native方法完成，相应的入口在wx_bridge.cpp中：

    auto result = WeexCoreManager::Instance()->getPlatformBridge()
->core_side()->ExecJS(instance_id.getChars(), name_space.getChars(),function.getChars(),params);

    这里会经过weex_core_manager=>platform_bridge=>core_side_in_platform，一通跳转后最终实际执行的是weex_runtime中的exeJS方法。而提供Weex Runtime的正是weex-main-jsfm.js(默认weex沙盒，也可以设置为main.js)，它和V8及JNI共同构成了Weex的底层引擎。该js文件打包在assets目录下，SDK初始化的时候首先由V8加载。

Module调用

举个例子，前端调用stream组件请求接口数据：

var stream = weex.requireModule('stream')
stream.fetch{...}

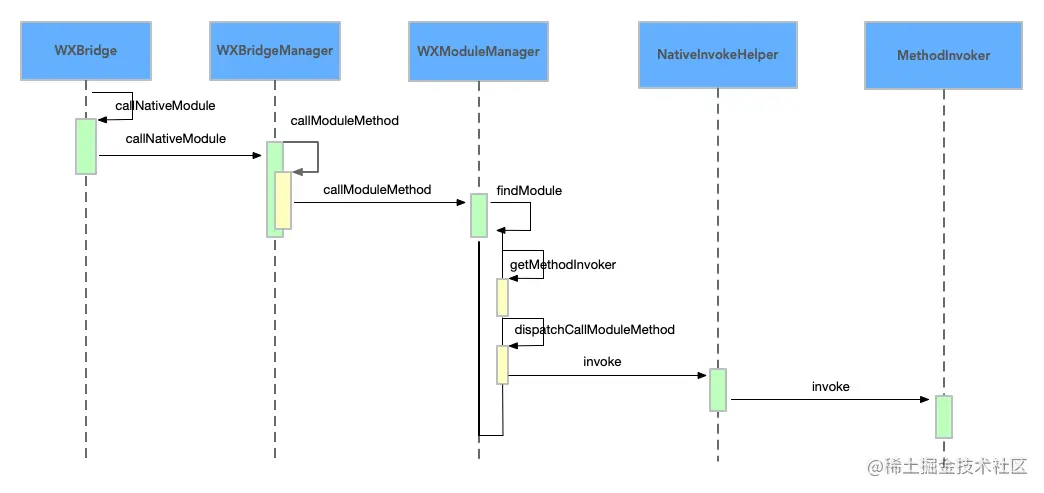

这段代码经过js-framework处理，由native开始，经过SystemMessageHandler#handleMessage->nativeRunwork，然后交给WXBridge处理。时序图如下：

  • 从WXBridge开始，运行在WeexJsBridgeThread线程中
  • 从前面注册时提到的sModuleFactoryMap中，根据module名称取出对应构建该模块的Factory
  • 通过findModule找出已注册的Module，是全局的话在开始就创建过了。不是的话如果map中已存在则直接返回，否则反射创建并存入map。因此相同instaceId的情况下多次调用的是同一个Module实例
  • 通过method名找到Factory中对应的MethodInvoker，它对方法、参数类型和是否在主线程运行（默认是）做了包装，最后交给NativeInvokeHelper处理。这里做了参数解析、线程切换，并最终通过反射调用目标方法

回调JSCallback

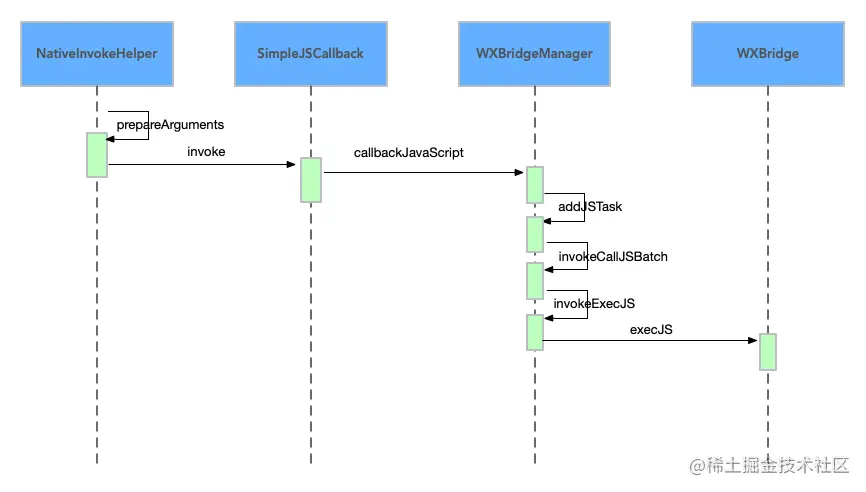

很多时候JS调用了Module之后，我们需要将一些调用的结果返回给对方，这时候就需要借助JSCallback。

  • 前面提到NativeInvokeHelper会对参数进行处理，这里Weex使用了FastJson，调用方法的入参用JSONArray表示，而FastJson的JSONArray实现了List接口，JSONObject实现了Map接口，方便扩展。
  • 处理参数时，如果该形参类型是JSCallback则会包装成其唯一实现类SimpleJSCallback
  • 回调时，WXBridgeManager#callbackJavascript会通过Handler将线程切换到WeexJsBridgeThread中执行
  • 最终还是通过WXBridge的native方法回调JS

Component扩展

Component指实现特别功能的Native控件。例如：RichTextview、RefreshListview等。开发者需要自定义组件继承WXComponent(也有WXVContainer等，但这些也都继承于WXComponent)，并且按要求注册即可使用。Component也是Weex扩展能力中应用的最为广泛的，因为界面的渲染都是围绕Component展开的。

Component的注册

和Module注册类似，也分为Native注册和JS注册。不同的是Native注册保存的是组件名称和IFComponentHolder的映射，类似于Module的global参数，holder的loadIfNonLazy方法会获取注册的该组件所有注解，若包含@Component并且其lazyLoad==false(默认为true)则立即解析并获取其methods保存到holder中，否则只在初次使用时解析、保存。注意Component提供给前端调用的有两种：属性和方法

Component的调用

属性

Component对应的设置属性的方法必须添加注解@WXComponentProp(name=value(value is attr or style of dsl))，并且方法必须为public。这个也是前端最常调用的方法，常用于在初始化时赋予控件展示所必须的值，比如TextView的text、ImageView的src等，这个过程往往伴随着页面渲染的过程，比起方法调用更为复杂，这里就以最常用的图片控件WXImage为例:

@WXComponentProp(name = "src")
public void setSrc(String src){
	...
}

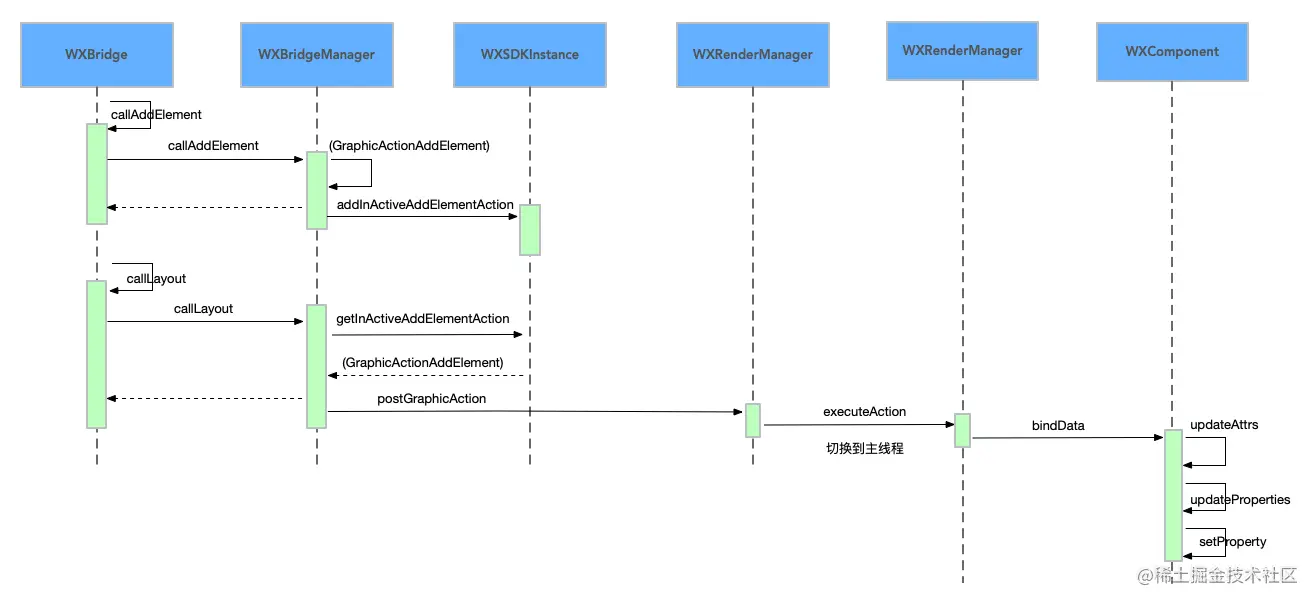

只关注其设置图片来源setSrc方法的调用过程，阅读源码发现从SystemMessageHandler#handleMessage -> nativeRunwork -> WXBridge#callCreateBody开始。考虑到callCreateBody的作用是创建根节点，而具体添加子元素是由callAddElement完成的，时序图如下:

  • 初始化组件里，给属性赋值前有两个关键步骤:callAddElement、callLayout
  • Weex里对于UI控件的调用全部封装成一个个Action，callAddElement创建的是GraphicActionAddElement。如果接下来要更新布局则存储在WXSDKInstance的map中，否则直接切换到主线程中执行Action
  • callLayout则会从map中取出GraphicActionAddElement，通过WXRenderHandler切换到主线程执行相应任务。这里会调用WXComponent的bindData方法，最终获取到设置属性值的key-value集合，调用到对应的自定义设置属性的方法
  • 连接两个关键步骤的就是Weex的消息循环机制，类似Android的Handler，一个地方放，一个地方取。Weex将这块下沉到底层，具体实现源码在weex_core/Source/base/message_loop下

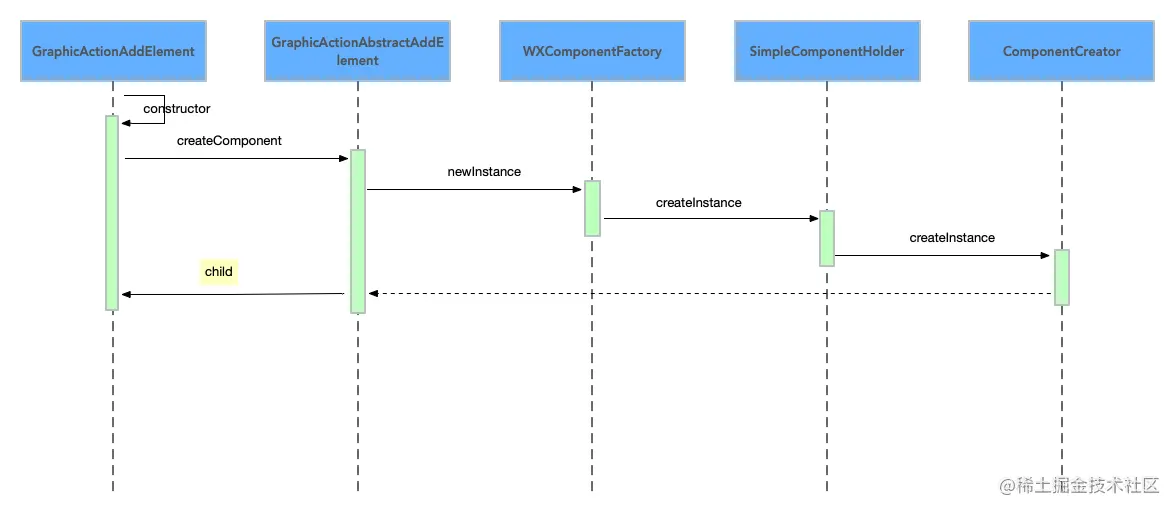

需要注意的是，callAddElement中创建GraphicActionAddElement虽然只有简单的一句代码，但是创建自定义Component实例所做的工作都在这里

方法

方法的声明和Module一样也是添加@JSMethod注解，调用从WXBridge#callNativeComponent开始，后续和Module中的类似。相比属性，方法在控件中的应用要少一些，因为控件的方法更多是由用户操作触发的而不是前端直接控制。

Adapter扩展

Adapter不是具体的基类，而是一组接口。Weex对一些基础功能提供了统一的接口，开发可以通过实现这些接口来定制自己的业务。可以理解为适配器，为上层Component和Module提供基础能力。

Adapter注册

Adpter的注册比较简单，通过InitConfig的Builder模式将自己的实现类传入，然后将引用保存到WXSDKManager中供Component和Module调用。

Adapter调用

其实就是调用到真正实现类中的方法，比如上面的WXImage，在设置src属性时用到了一个很常用的Adapter:IWXImgLoaderAdapter

private void setRemoteSrc(Uri rewrited, int blurRadius) {
    ...
    IWXImgLoaderAdapter imgLoaderAdapter = getInstance().getImgLoaderAdapter();
    if (imgLoaderAdapter != null) {
      imgLoaderAdapter.setImage(rewritedStr, getHostView(),getImageQuality(), imageStrategy);
    }
  }

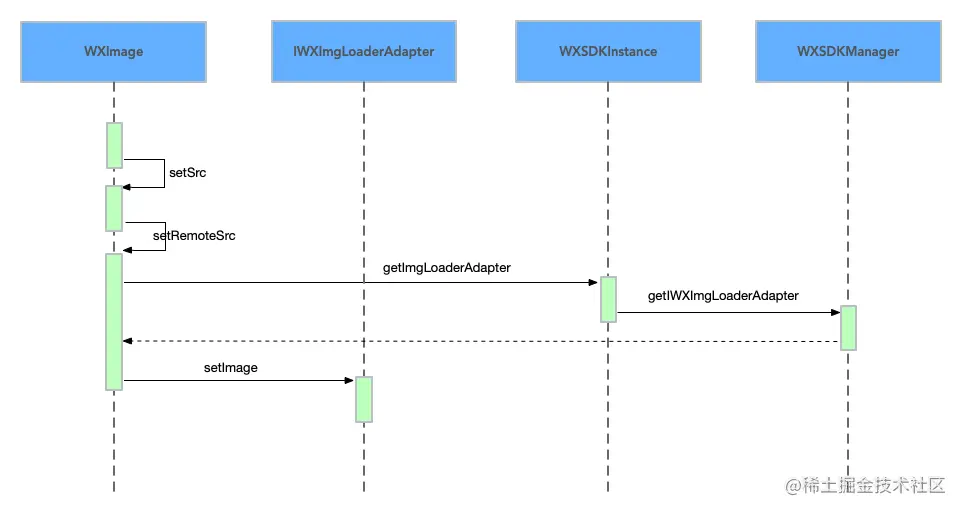

IWXImgLoaderAdapter就是负责Weex的图片加载，因为图片加载非常重要且第三方类库较多，所以通过这种方式Weex实现了框架和图片库解耦，并且没有提供默认实现，由调用方自己决定是Picasso、Glide、ImageLoader还是其他。接着从上面WXImage的属性调用时序图，从setSrc开始:

除了图片，Weex还提供了许多接口，覆盖了网络、日志、存储、异常上报、打点等，就不一一展开了。

总结

Weex通过Module、Component、Adapter的扩展能力，组合搭建起了一个集成应用的基本框架，使得开发者可以在此基础之上，遵循共同的标准丰富自己的界面，完善自己的业务逻辑。
