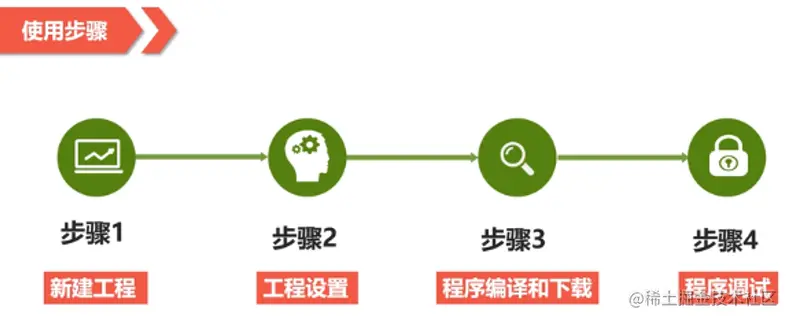

一、开发流程

使用µVision 4作为嵌入式开发工具，其开发的流程与其他软件开发工具基本一样，一般分为以下几步：

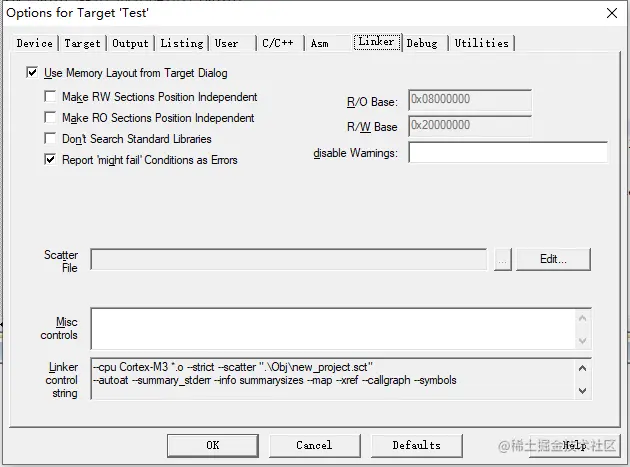

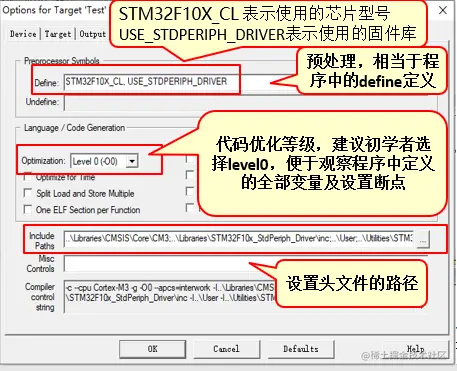

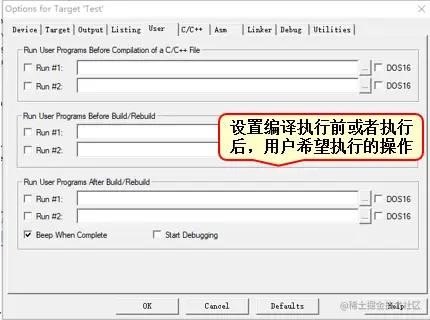

1. 新建一个工程，从设备库中选择目标芯片，配置工程编译器环境；

2. 用C或汇编编写源文件；

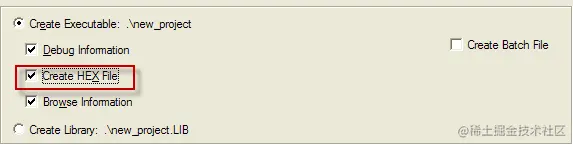

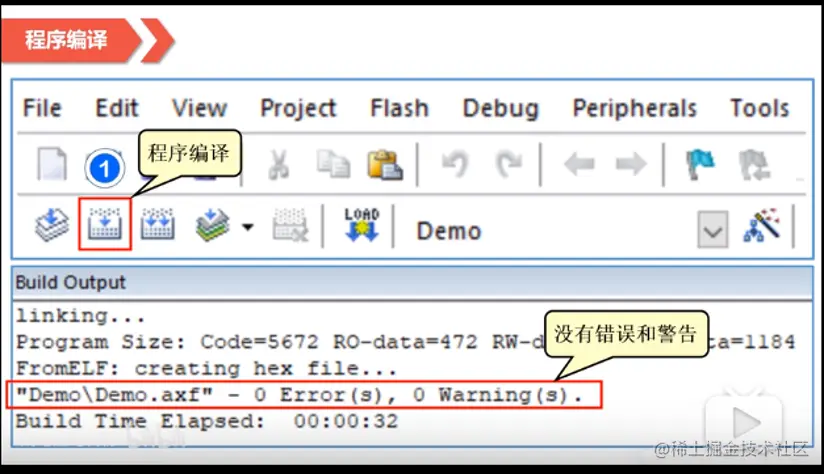

3. 编译目标应用程序；

4. 修改源程序中的错误；

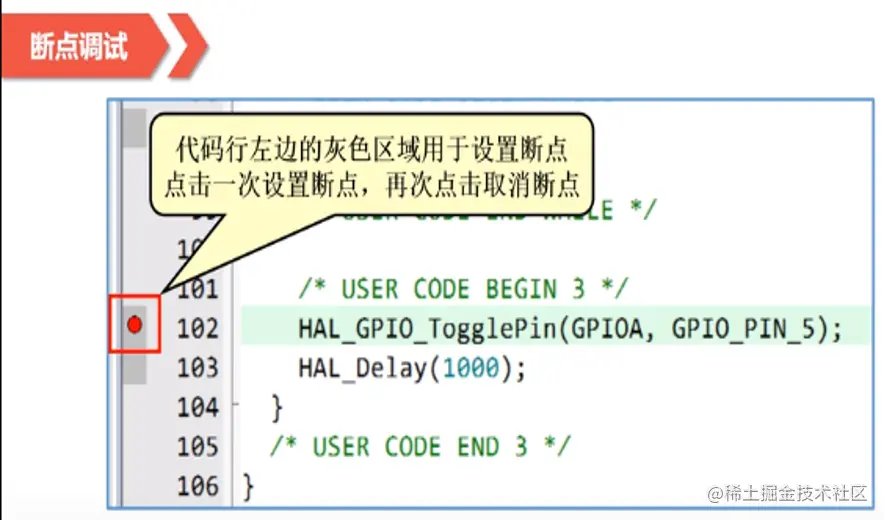

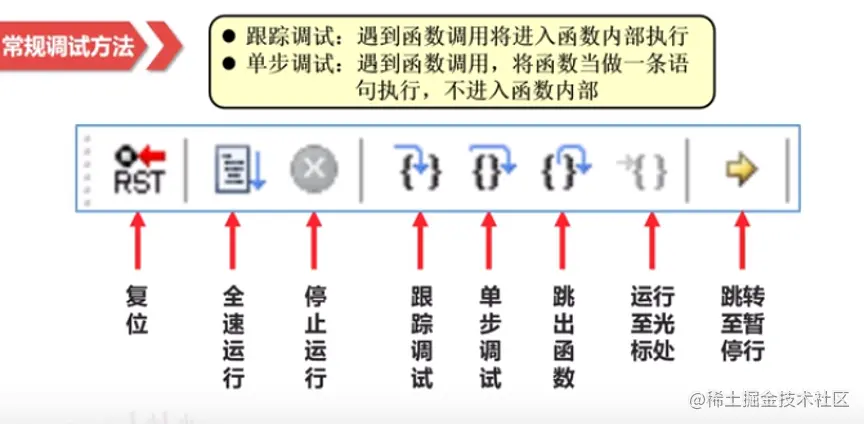

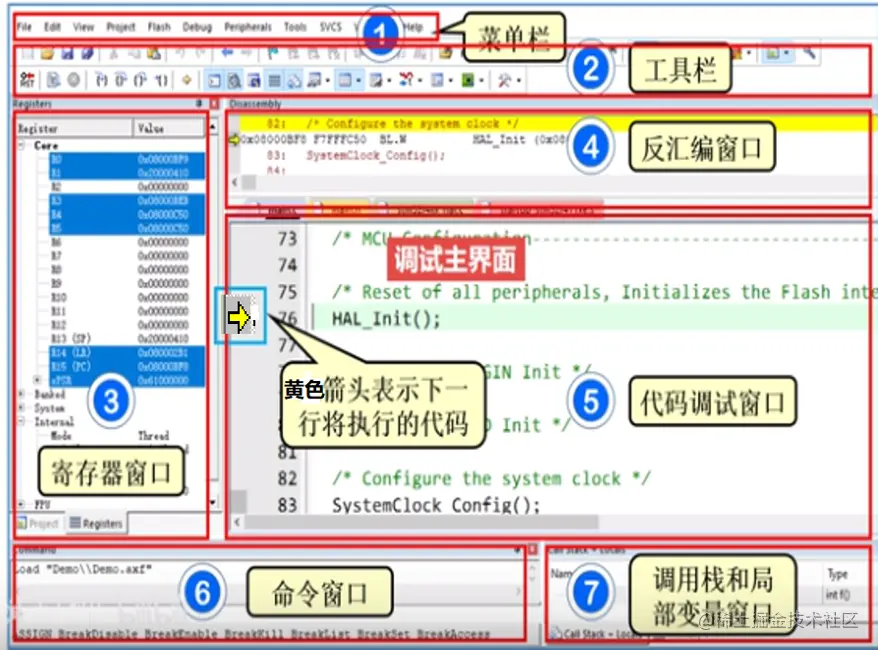

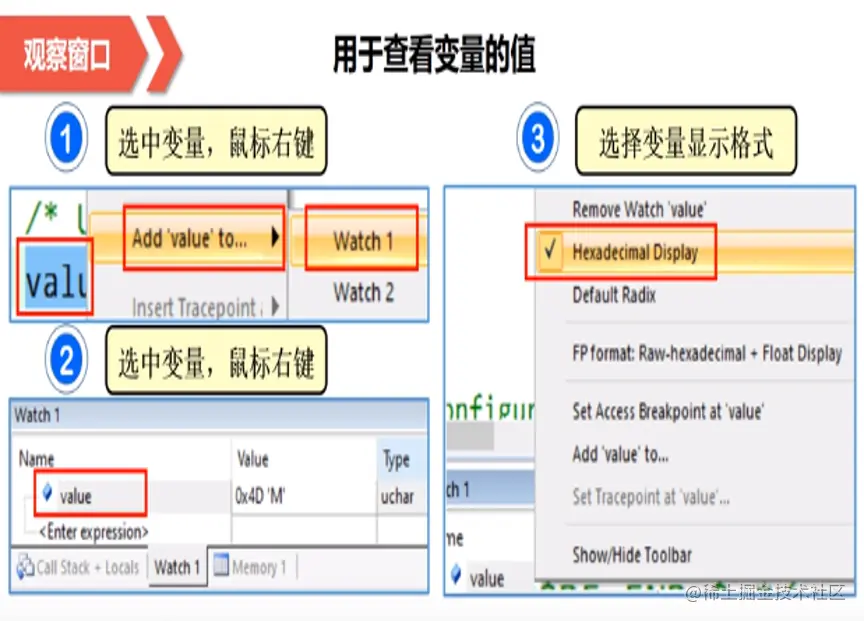

5. 测试链接应用程序。

二、安装软件

1. 安装RealViwe MDK(Keil μVision4)

去下载MDK软件（按需要可下载最新版本）。

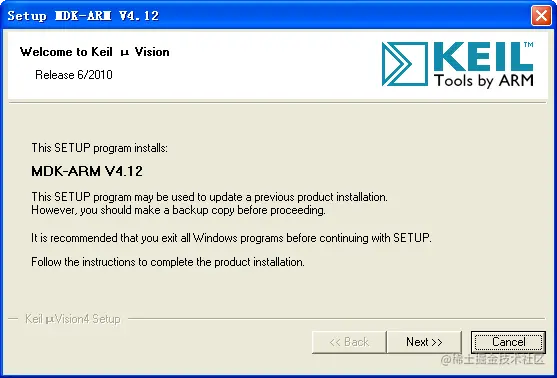

双击执行，出现安装界面。按照提示，完成安装。

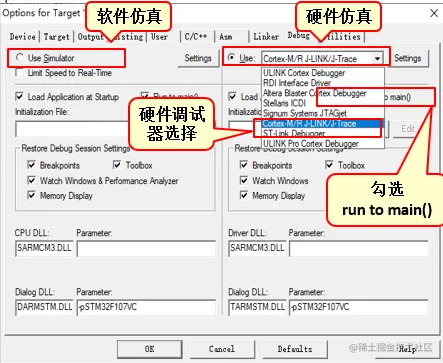

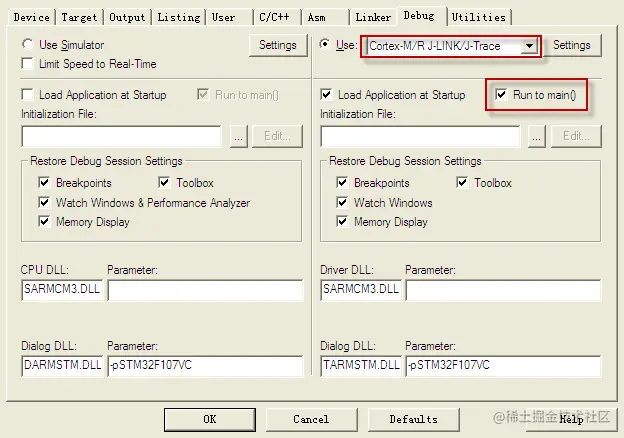

2. 安装JLINK仿真器驱动程序

（1）去下载JLINK软件（按需要可下载最新版本）

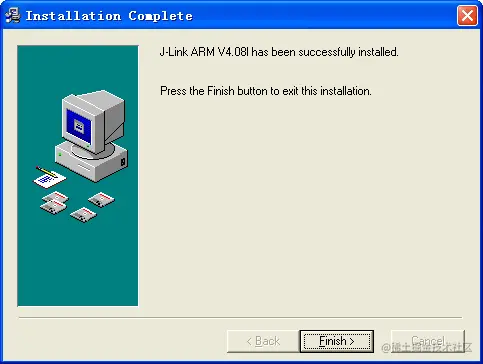

双击执行，出现安装界面。按照提示，完成安装。

桌面出现2个图标

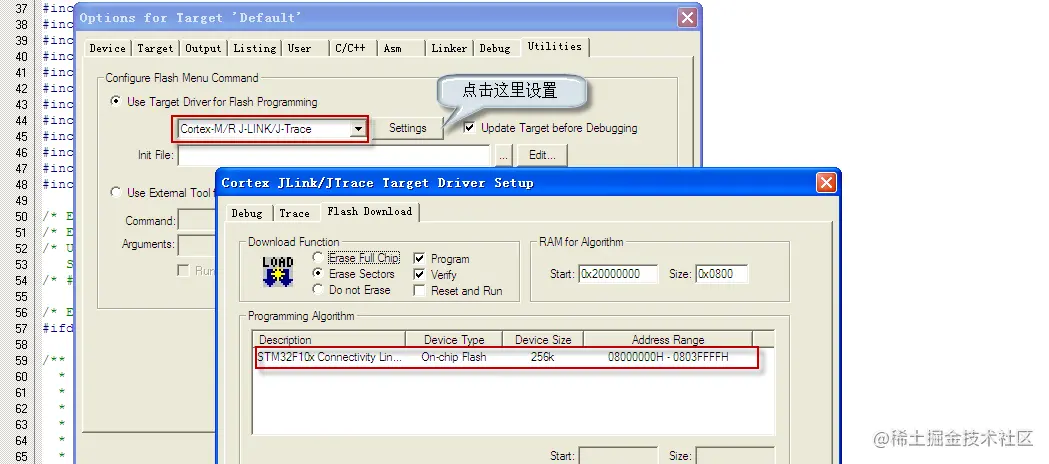

（2）设置JLINK仿真器软件

运行J-FLASH ARM

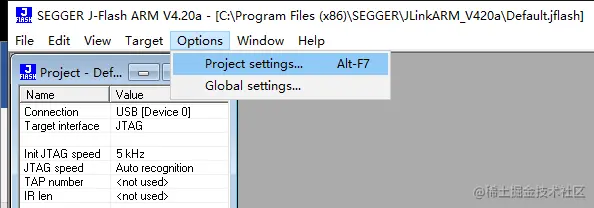

菜单栏选择options/Project settings

选择CPU选项，Devices 选择 STM32F107VC，选择完成后按确定退出设置。

设置完成后左边显示烧写信息

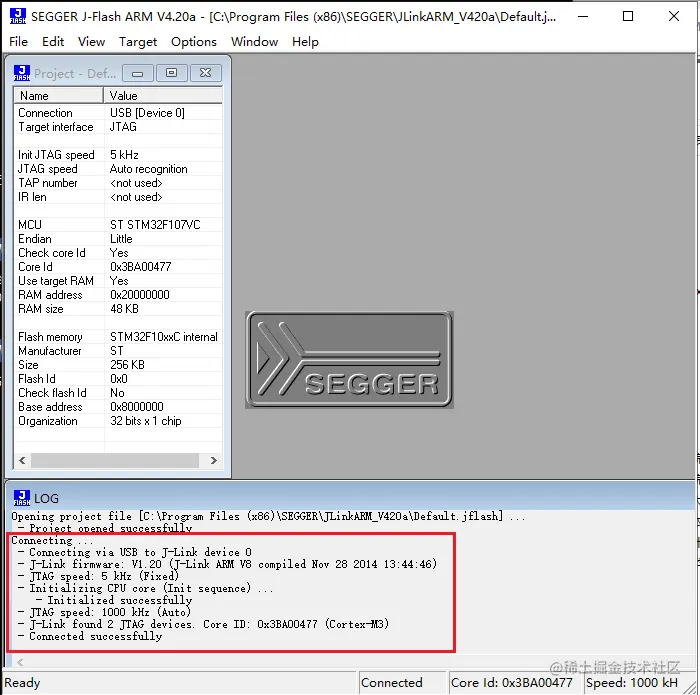

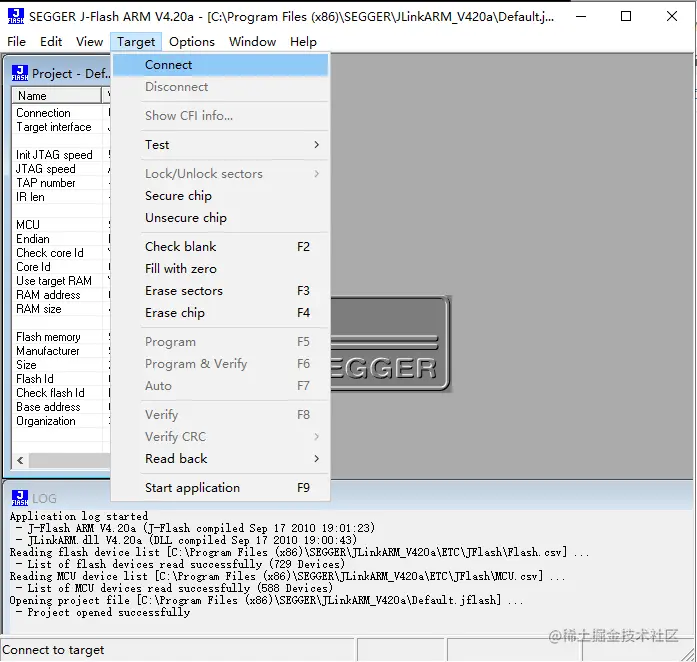

连接目标板，开启目标板电源，选择Target/Connect，连接成功后会有提示信息

（3）使用J-Link command 设置和查看相关调试信息 J-Link command包含了所有设置和查看相关调试信息的命令，J-Link command基于命令行输入方式。

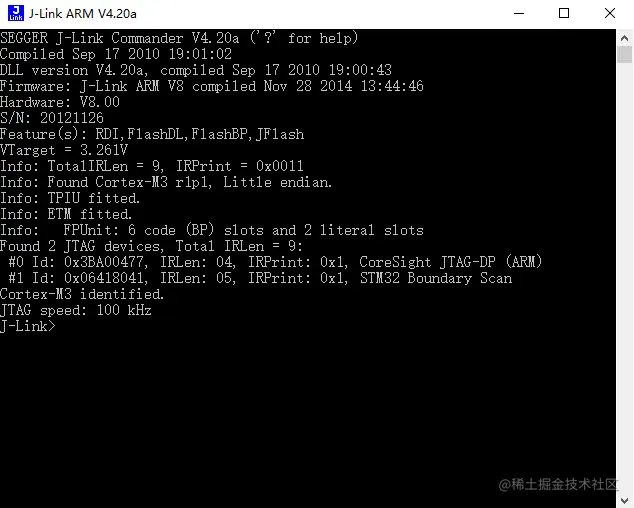

打开J-Link command 界面，显示JLINK的相关版本信息，如果连接了目标板，将显示目标板的状态和目标CPU内核信息等。

三、新建一个MDK工程

1. 创建一个Demo文件夹

(1) 新建子文件夹User，用于存放用户源程序

将GPIO例子（STM32F10x_StdPeriph_Examples\GPIO\IOToggle）中的文件复制到Demo\User文件夹

(2) 新建子文件夹Project，用于存放用户KEIL工程文件

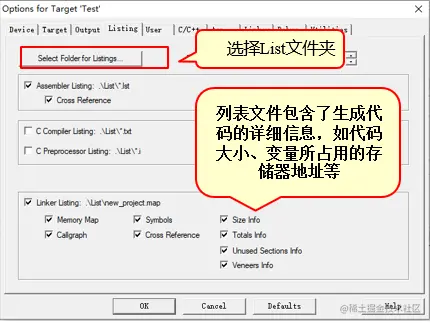

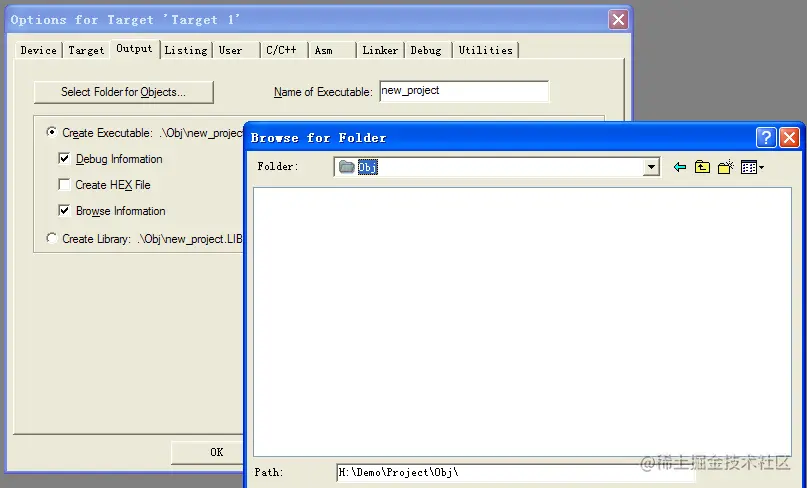

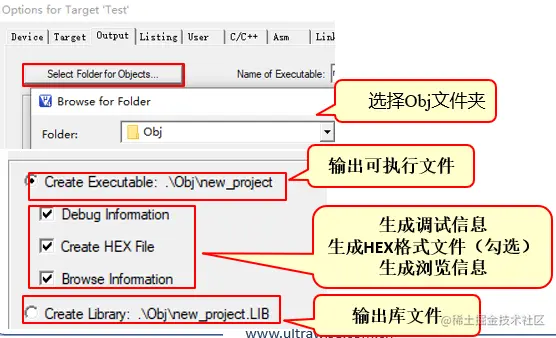

在Project下依次创建Obj和List子文件夹，存放编译过程中产生的中间文件。

(3) 新建子文件夹Libraries，用于存放ST标准库文件。

可以从ST官方网站免费下载stm32f10x_stdperiph_lib.zip 。本教程使用的标准库版本为 3.1.2

2. 新建一个Keil MDK工程

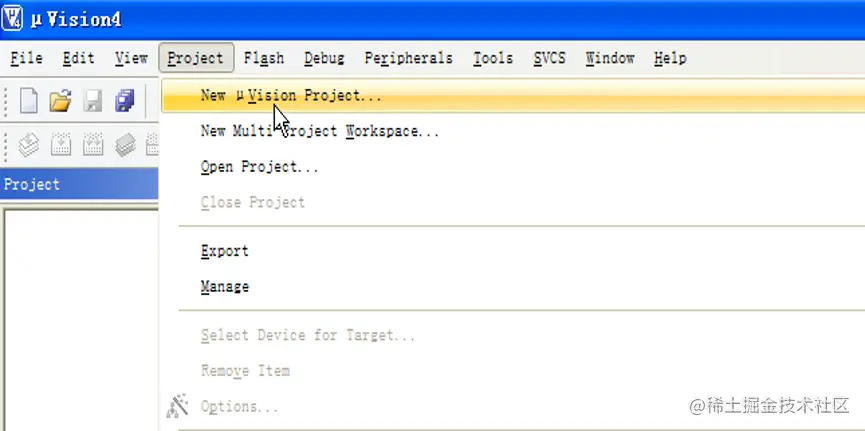

(1) 启动Keil MDK，点击菜单 New uVision Project

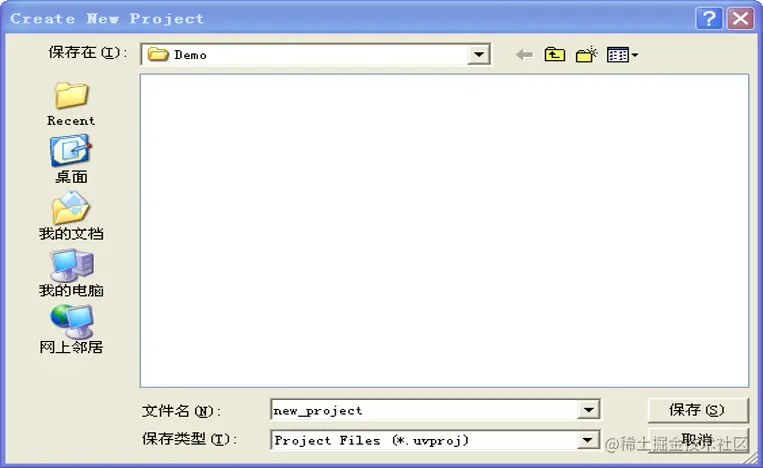

新建一个工程，命名为new_project，保存到Demo/project目录下

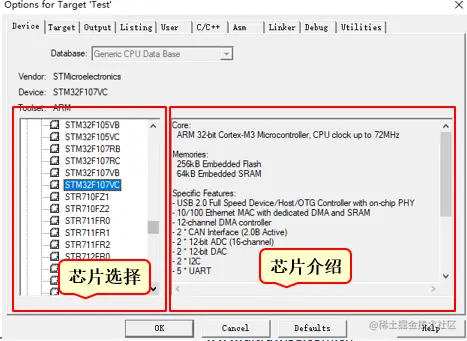

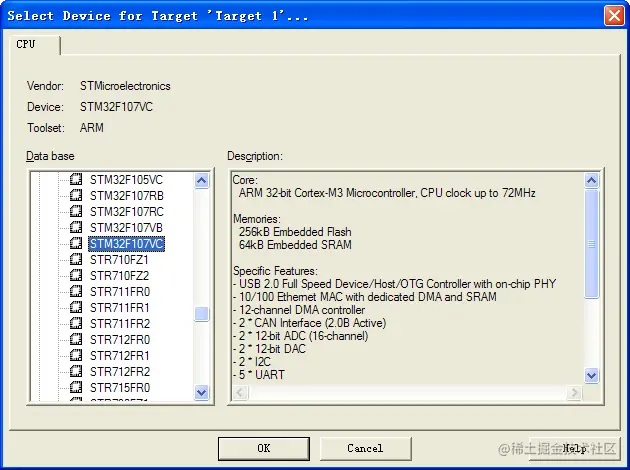

(2) 选择CPU类型为 STM32F107VC （这是MDV-STM32-107开发板采用的CPU类型）

（3）当提示是否复制启动代码时，请选择否。（我们用最新的库中的启动代码，不用Keil软件自带的旧版本启动文件）

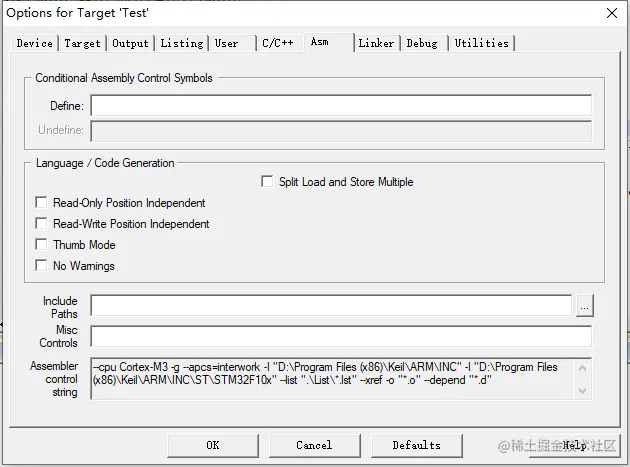

（4）根据自己的需要修改Target名字，并在这个Project下创建几个Group

User : 存放用户自己写的源代码

RVMDK : 存放启动文件（汇编文件）

StdPeriph_Driver : 存放ST标准库文件

CMSIS : 存放CMSIS接口文件（这也是库的一部分）

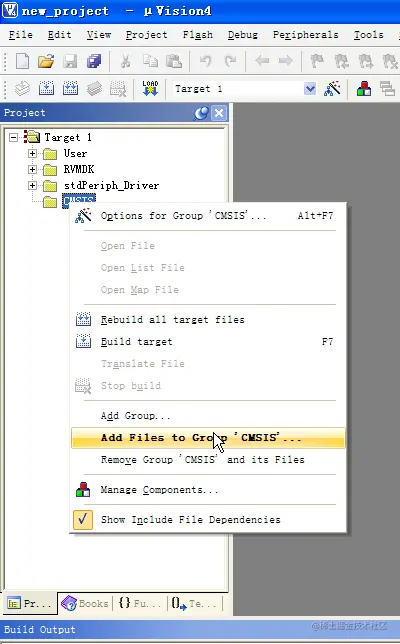

（5）给各个Group开始依次添加文件

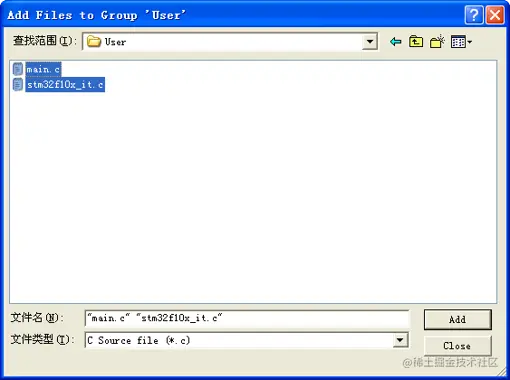

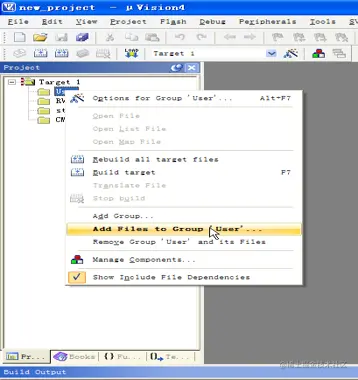

1) 给User文件夹添加文件main.c和stm32f10x_it.c，文件存放在Demo下的User文件夹中

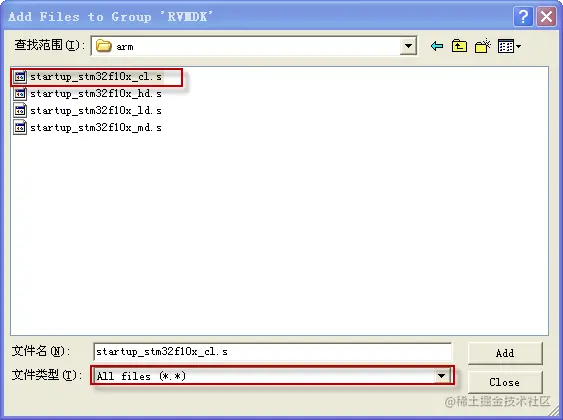

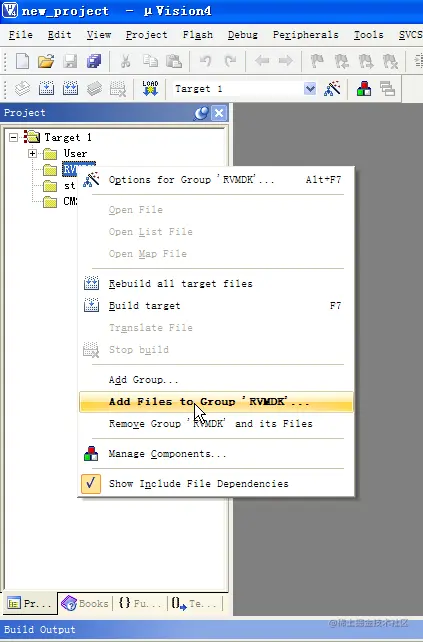

给RVMDK文件夹添加文件startup_stm32f10x_cl.s

启动文件路径：Demo\Libraries\CMSIS\Core\CM3\startup\arm

给stdPeriph_Driver文件夹添加文件misc.c、stm32f10x_gpio.c、stm32f10x_rcc.c

设备驱动文件路径：Demo\Libraries\STM32F10x_StdPeriph_Driver\src

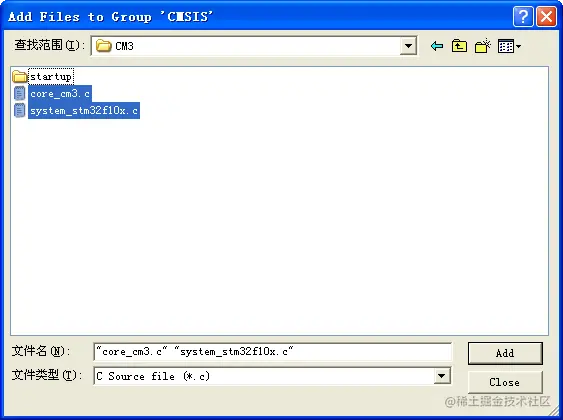

给CMSIS文件夹添加文件core_cm3.c、system_stm32f10x.c

CMSIS接口文件路径：Demo\Libraries\CMSIS\Core\CM3

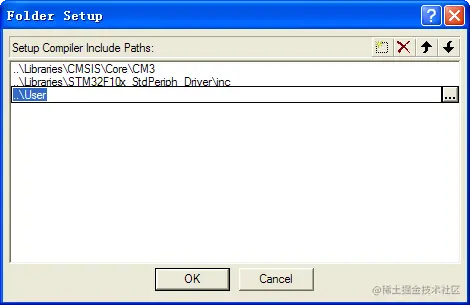

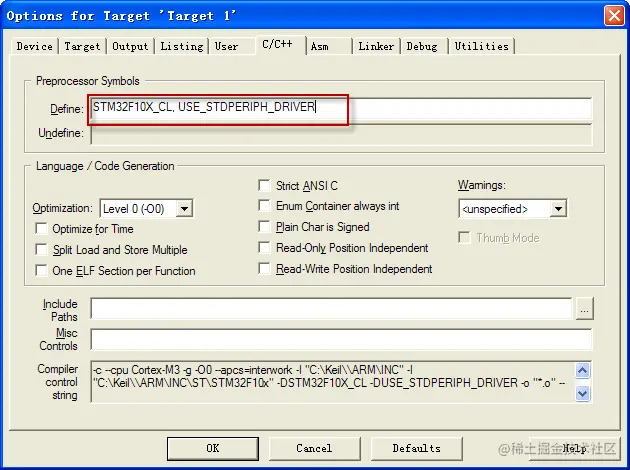

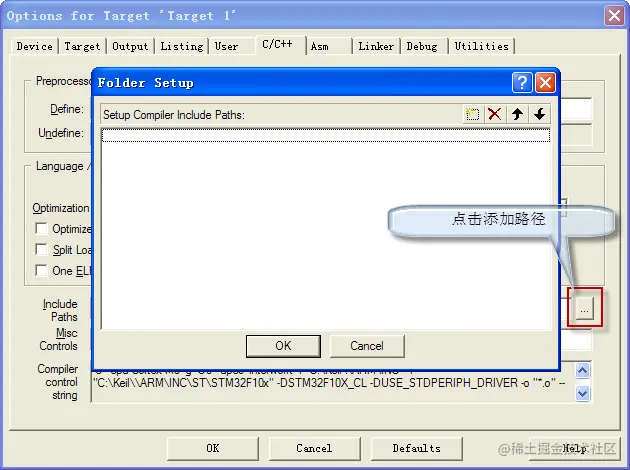

3. 修改源代码

#include "stm32f10x.h"

/* 为了使用编程书写方便，我们定义几个控制LED开关的宏 */
#define LED1_OFF()  {GPIO_ResetBits(GPIOD, GPIO_Pin_7);}	/* PD7 = 0 熄灭LED1 */
#define LED1_ON() {GPIO_SetBits(GPIOD, GPIO_Pin_7);}	    /* PD7 = 1 点亮LED1 */
#define LED2_OFF()  {GPIO_ResetBits(GPIOD, GPIO_Pin_13);}	/* PD13 = 0 熄灭LED2 */
#define LED2_ON()  {GPIO_SetBits(GPIOD, GPIO_Pin_13);}	    /* PD13 = 1 点亮LED2 */
#define LED3_OFF() {GPIO_ResetBits(GPIOD, GPIO_Pin_3);}	    /* PD3 = 0 熄灭LED3 */
#define LED3_ON() {GPIO_SetBits(GPIOD, GPIO_Pin_3);}	    /* PD3 = 1 点亮LED3 */
#define LED4_OFF()  {GPIO_ResetBits(GPIOD, GPIO_Pin_4);}	/* PD4 = 0 熄灭LED4 */
#define LED4_ON()  {GPIO_SetBits(GPIOD, GPIO_Pin_4);}	    /* PD4 = 1 点亮LED4 */

/*这是一个延迟函数*/
void Delay(__IO uint32_t nCount)
{

	for(; nCount != 0; nCount--);
}

/* 主函数*/
int main(void)
{
/* 这个函数是ST库中的函数，配置内部Flash接口，初始化PLL，配置系统时钟的频率系统时钟缺省配置为72MHz/
	SystemInit();
     /*  配置GPIO */
	{
		GPIO_InitTypeDef GPIO_InitStructure;	             /* 定义1个结构体变量 */
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD, ENABLE);/* 打开GPIOF 时钟 */
		GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 | GPIO_Pin_13| GPIO_Pin_3 | GPIO_Pin_4;
		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;	/*推挽输出模式 */
		GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
		GPIO_Init(GPIOD, &GPIO_InitStructure);	/* 调用库函数初始化GPIO */
	}

	/*下面这个 while循环实现简单的跑马灯功能 */
	while (1)
	{
		LED1_ON();		    /* 点亮LED1 */
		Delay(0xAFFFF);		/* 插入延时 */
		LED2_ON();	     	/* 点亮LED2 */
        Delay(0xAFFFF);		/* 插入延时 */
        LED3_ON();		    /* 点亮LED3 */
        Delay(0xAFFFF);		/* 插入延时 */
		LED4_ON();	   	    /* 点亮LED4 */
        Delay(0xAFFFF);		/* 插入延时 */
		LED4_OFF();	    	/* 熄灭LED4 */
		Delay(0xAFFFF);		/* 插入延时 */
		LED3_OFF();	        /* 熄灭LED3 */
        Delay(0xAFFFF);		/* 插入延时 */
        LED2_OFF();	     	/* 熄灭LED2 */
		Delay(0xAFFFF);		/* 插入延时 */
		LED1_OFF();	     	/* 熄灭LED1 */
        Delay(0xAFFFF);		/* 插入延时 */
      }
}
