惊天秘密!如何在 Flutter 项目中实现操作引导

作者:何凯俊

github
不要冒然评价我,你只知道我的名字,却不知道我的故事,你只是听闻我做了什么,却不知我经历过什么。

俗话说得好,产品有三宝,弹窗浮层加引导。

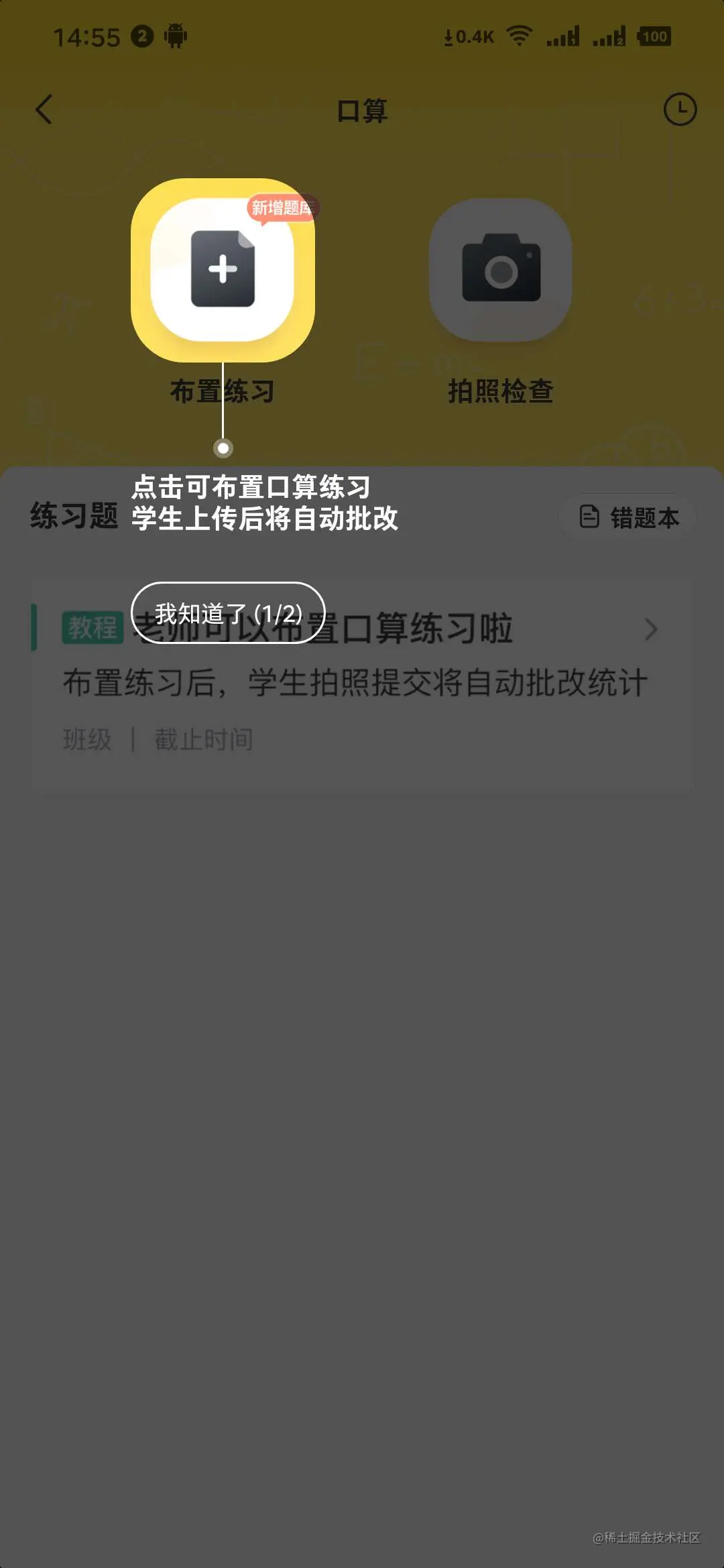

上图截图自我司 App 晓黑板中的口算模块,相信每个 App 开发在工作中都碰到这种场景,为了避免用户对新功能产生困惑,会对一些功能加一些引导操作。在原生开发中,例如 Android 开发中,我们可以使用 NewbieGuide 等开源库来实现。但是很遗憾的是,在 Dart packages 中找了一圈,一无所获。

但是我们还是很快就解决了问题,既然解决不了问题,我们就要学会让这个问题不存在,这时候开发一宝就显得尤其有用了。

本文完,大家下期再见👋

~

~

~

开个玩笑。真的猛男,敢于直面惨淡的人生,也敢于正视淋漓的鲜血,这区区需求怎么能打倒我们。接下来我们开始琢磨一下这个引导操作要怎么实现,相信各位小伙伴接到这个需求第一个想到的就是,这玩意儿不就是在整个页面上面盖一个蒙层,然后把中间再抠一块出来。最后再加一些文字和一个下一步按钮就行了嘛。你要是把这个需求想得这么简单,那你可就真是大对特对了。所以我们就按前面说的三步来实现这个东西。当然,你如果不想接着往下看的话,可以直接点击这里使用我们开发完成的引导组件库来快速在你的 Flutter 项目中接入引导功能。

盖个蒙层

那么如何在 Flutter 页面上盖一个浮层呢?翻了一下 Flutter 的 API 文档,找到了两个法宝,分别是 OverlayOverlayEntry。两者的使用方法如下。

class _MyWidgetState extends State<MyWidget> {
  OverlayEntry overlayEntry;
  @override
  Widget build(BuildContext context) {
    return Center(
      child: Column(
        mainAxisSize: MainAxisSize.min,
        children: [
          RaisedButton(
            onPressed: () {
              /// 1. 创建一个 overlayEntry 实例,builder 方法返回一个 Widget
              /// 该 Widget 会被渲染到页面顶层
              overlayEntry = OverlayEntry(
                builder: (context) => Container(
                  color: Colors.white.withOpacity(.4),
                  child: Center(
                    child: RaisedButton(
                      onPressed: () {
                        /// 3. 执行 remove 方法销毁 overlayEntry 实例
                        overlayEntry.remove();
                      },
                      child: Text('点我关闭 OverlayEntry'),
                    ),
                  ),
                ),
              );
              /// 2. 使用 OverlayState.insert 方法来显示 overlayEntry
              Overlay.of(context).insert(overlayEntry);
            },
            child: Text('点我康康 Overlay 的用法'),
          ),
        ],
      ),
    );
  }
}
复制代码

如果你不嫌烦的话,还可以点击这里亲自试一试效果。

中间抠一块儿

上面解决了浮层问题,下面我们就来看一下如何让蒙层中间某一块区域亮起来的问题,这个问题很简单,为什么会亮,因为有光,怎么有光。我想到了上帝,因为上帝说要有光,于是就有了光。

成为上帝 I(找到组件所在位置)

接下来就是如何成为上帝的第一步,我们要找到需要高亮的那个组件的大小和位置,经过我缜密的调查,发现在 Flutter 中可以通过 GlobalKey 来获取一个元素的大小和位置,核心代码如下:

/// 1. 声明一个 globalKey
final globalKey = GlobalKey();

RaisedButton(
  /// 2. 将 globalKey 绑定到组件上
  key: globalKey,
  onPressed: () {
	///
  },
  child: Text(
    '点我康康控制台输出',
  ),
);

/// 3. 通过下面的代码来获取组件的尺寸和位置
RenderBox renderBox = globalKey.currentContext.findRenderObject();
Size size = renderBox.size;
Offset offset = renderBox.localToGlobal(Offset.zero);
print(size);
print(offset);
复制代码

其中 Size 中有 widthheight 属性,分别表示高亮组件的宽高属性,Offset 中有 dxdy 属性,分别表示组件左上角距离屏幕左侧和顶部的距离。相信做 Web 开发的同学对这个都很熟悉了。

如果你不嫌烦的话,还可以点击这里亲自试一试效果。

成为上帝 II(高亮组件所在区域)

我们已经在代码层面定位到这个组件的位置了,接下来就是对该区域进行精准打击,让这块区域不被浮层的颜色所覆盖,请看成为上帝的第二步。

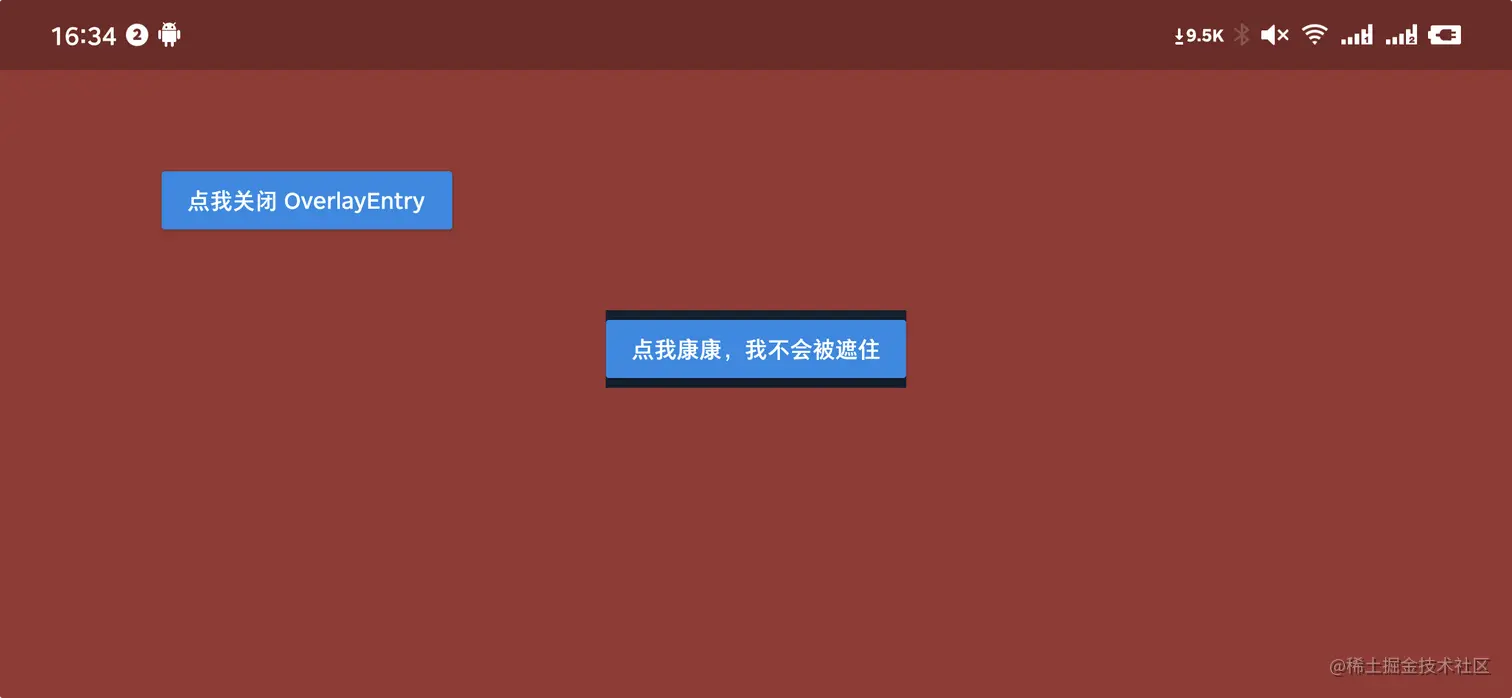

先看结果,可以看到中间的组件没有被遮罩层遮住,但是有眼睛的同学可能会发现,为啥上下还会各有一段也没被遮住,那是因为 RaisedButton 上下自带一个 margin,所以代码获取 RaisedButton 的实际占位比看起来要大,有兴趣的同学可以去研究一下怎么去掉这个 margin。又有同学会说了,为啥这个截图是移动端的截图,不是 Web 浏览器上的截图。这个问题问得好,请看下面核心代码。

OverlayEntry(
  builder: (context) => Stack(
    children: [
      /// 我们使用了 ColorFiltered 来实现这个功能
      ColorFiltered(
        colorFilter: ColorFilter.mode(
          /// 遮罩层颜色
          Colors.red.withOpacity(.4),
          BlendMode.srcOut,
        ),
        child: Stack(
          children: [
            Container(
              decoration: BoxDecoration(
                /// 任何颜色均可
                color: Colors.white,
                backgroundBlendMode: BlendMode.dstOut,
              ),
            ),
            Positioned(
              /// 和需要高亮组件的大小和位置均一致
              child: Container(
                /// 任何颜色均可
                color: Colors.white,
                width: size.width,
                height: size.height,
              ),
              left: offset.dx,
              top: offset.dy,
            ),
          ],
        ),
      ),
    ],
  ),
);
复制代码

上面可以看到,我们使用了 StackPositioned 来实现将组件放到我们想要的位置,然后实现高亮的核心组件是 ColorFilteredColorFiltered 可太好了,我可太喜欢这个组件了,它能做的事情也很有趣,后面我们还再出一篇文章去单独地介绍它。敬请期待叭~

然后说一说为啥我们的截图是移动端,不再是 Web 端,因为 ColorFiltered 这哥们太强大,以至于 Flutter 团队在 Flutter Web 上还没有完全实现它。你可以在 Flutter 仓库里面的随便找到不少关于 ColorFiltered 在 Web 上表现异常的 Issue

当然如果你不嫌烦的话,而且也愿意在 Web 上试一下没有效果的效果,我也很贴心的为你准备了在线链接

成为上帝 III(加上下一步按钮和文字)

终于到了最后一步,加上下一步按钮和文字,这就不用说了,创建 overlayEntry 的时候你愿意在 builder 方法里面返回啥都行。

那么我还漏掉了什么没说呢?认真思考的同学可能想到,我要怎么更新 overlayEntry 呢,引导页一般有多个呀,我不能每次都 remove 掉当前的,然后再 insert 一个新的吧,那样页面肯定会有闪烁。其实如果认真看了OverlayEntry文档的话肯定不会错过这个 markNeedsBuild 方法。这里就不再举个例子了,我太懒了。总之就是如果 builder 的内容有变化,你对 overlayEntry 执行一次 overlayEntry.markNeedsBuild() 就可以了,Flutter 就会重新渲染一次 builder 返回的内容。以此来做到无闪烁切换引导页。

相信完成了上面三步,我们即使没有成为上帝,也能做到有光,让指定区域高亮起来了。一句话总结:

我们使用了 Overlay 和 ColorFiltered 即完成了引导页的制作

我看完了

耐心看完了的小伙伴肯定都觉得作者诚不欺我,确实很简单,这两个组件我都用过。但是:

So,我们贴心地开发了一个小的库,并借鉴了 Web 端的知名引导库 Intro.js 的名字,给它取名为 flutter_intro

少废话,先看东西。

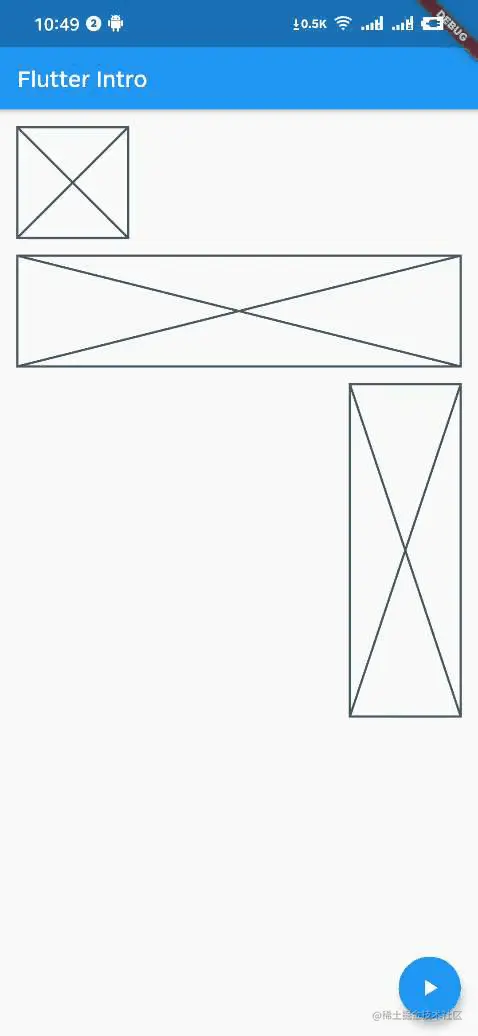

上图即为使用 flutter_intro 的默认主题可以快速实现的引导效果。那么我要怎么使用呢?首先在项目依赖文件 pubspec.yaml 中引入 flutter_intro点击这里查看最新版本。

引入 Intro 并实例化一个对象

import 'package:flutter_intro/flutter_intro.dart';

/// 1. 引入 Intro,实例化一个对象,传入必传的 stepCount 参数
/// 和 widgetBuilder 参数,其中 widgetBuilder 可以使用库内置的
/// 方法,这样就只需传入需要显示的文本即可。
/// 当然如果你不嫌烦的话,也可以自己实现 widgetBuilder 方法
Intro intro = Intro(
  /// 总共的引导页数量,必传
  stepCount: 4,

  /// 高亮区域与 widget 的内边距
  padding: EdgeInsets.all(8),

  /// 高亮区域的圆角半径
  borderRadius: BorderRadius.all(Radius.circular(4)),

  /// 使用库默认提供的 useDefaultTheme 可以快速构建引导页
  /// 需要自定义引导页样式和内容,需要自己实现 widgetBuilder 方法
  widgetBuilder: StepWidgetBuilder.useDefaultTheme(
    /// 提示文本
    texts: [
      '你好呀,我是 Flutter Intro。',
      '我可以帮你在 Flutter 项目中快读实现 Step By Step 引导。',
      '我的用法也十分简单,你可以通过 example 和 api 文档快速掌握和使用。',
      '为了快速实现引导,我也默认提供了一套样式,开箱即用,祝大家使用愉快,再见!',
    ],
    /// 按钮文字
    btnLabel: '我知道了',
    /// 是否在按钮后显示当前步骤
    showStepLabel: true,
  ),
);
复制代码

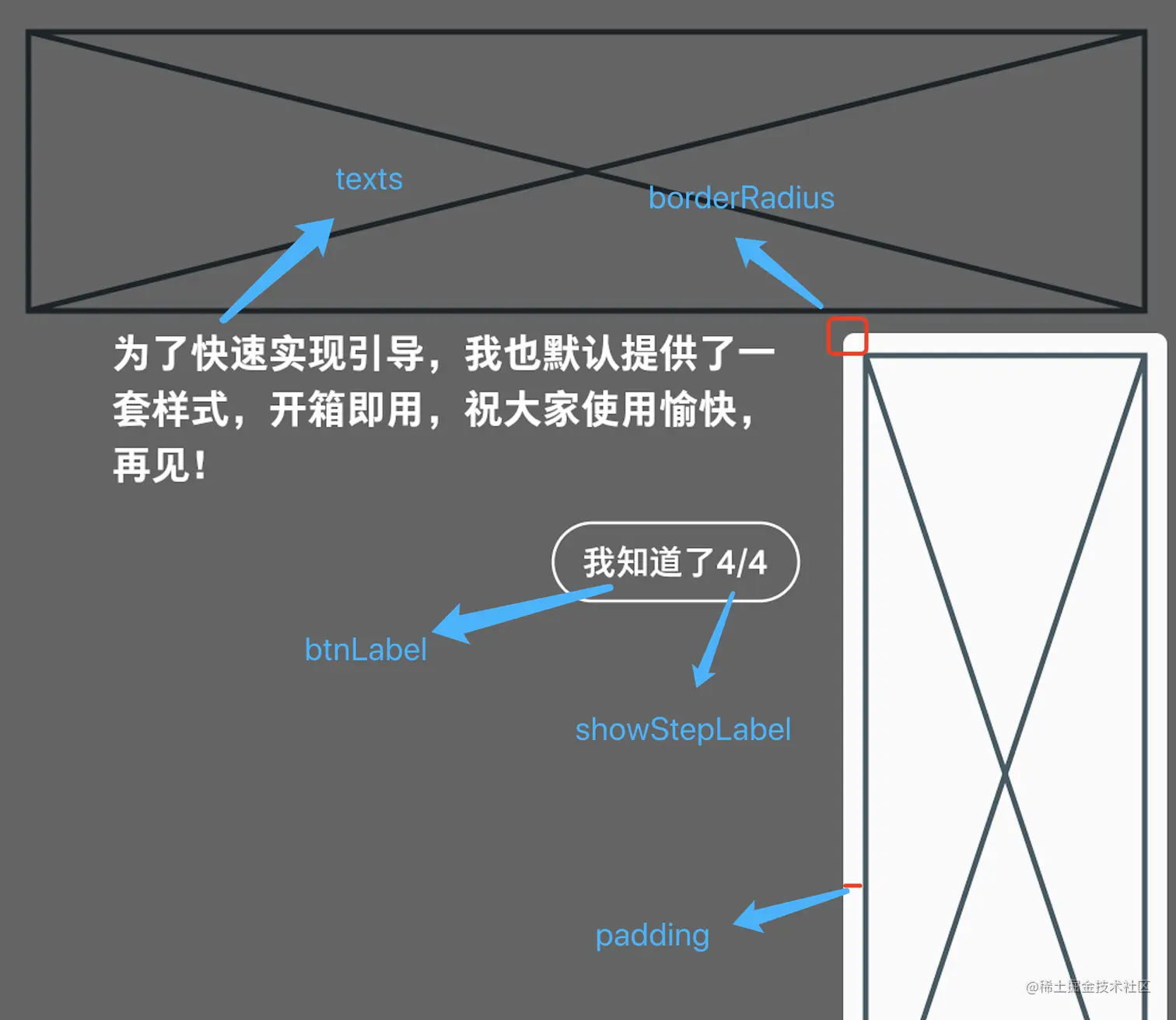

下图为 flutter_intro 支持的一些参数配置所对应的位置介绍:

给需要加引导的的 Widget 绑定 globalKey

好熟悉的操作,和上面介绍的一模一样。

当然,这里为了方便大家使用,库的内部为大家创建好了 globalKey,使用的时候只需要通过 intro.keys[下标] 获取就行了。

Placeholder(
  /// 2. 第一个引导页即绑定 keys 中的第一项,以此内推
  key: intro.keys[0]
)
复制代码

真是太方便了!

全军出击

好了,我们已经做好全部的准备了。输入以下指令,点击运行。

intro.start(context);
复制代码

没了,是不是很简单。

你这个太丑了

如果你嫌我的默认主题丑,想要自己实现 widgetBuilder 方法,我也可以接受。

final Widget Function(StepWidgetParams params) widgetBuilder;
复制代码

该方法会在引导页出现时由 flutter_intro 内部调用,并会将当前页面上的一些数据通过参数的形式 StepWidgetParams 传进来,最终渲染在屏幕上的为此方法返回的组件。

class StepWidgetParams {
  /// 返回前一个引导页方法,如果没有,则为 null
  final VoidCallback onPrev;

  /// 进入下一个引导页方法,如果没有,则为 null
  final VoidCallback onNext;

  /// 结束所有引导页方法
  final VoidCallback onFinish;

  /// 当前执行到第几个引导页,从 0 开始
  final int currentStepIndex;

  /// 引导页的总数
  final int stepCount;

  /// 屏幕的宽高
  final Size screenSize;

  /// 高亮组件的的宽高
  final Size size;

  /// 高亮组件左上角坐标
  final Offset offset;
}
复制代码

StepWidgetParams 提供了生成引导页所需要的所有参数,默认提供的主题也是基于此参数生成引导页。

尾声

天下没有不散的筵席,但是如果你请客,我可以多陪你吃一会儿。

这篇文章主要介绍了如何在 Flutter 中实现操作引导,并且我们基于此封装了一个我们眼里东半球最好用的 flutter_intro

而且我又欠了你们一篇介绍 ColorFiltered 的文章。

我们是好未来·晓黑板 Flutter 团队,期待下次再见👋。
