第八章 树

书籍出处： 《Learning JavaScript Data Structures and Algorithm》

作者： Loiane Groner

目前为止，我们学习了一些有序列的数据。而哈希表为非序列数据。而这一章，我们要学习另一个非序列数据——树。树的特点是，可以用于存储需要被快速发现的信息。

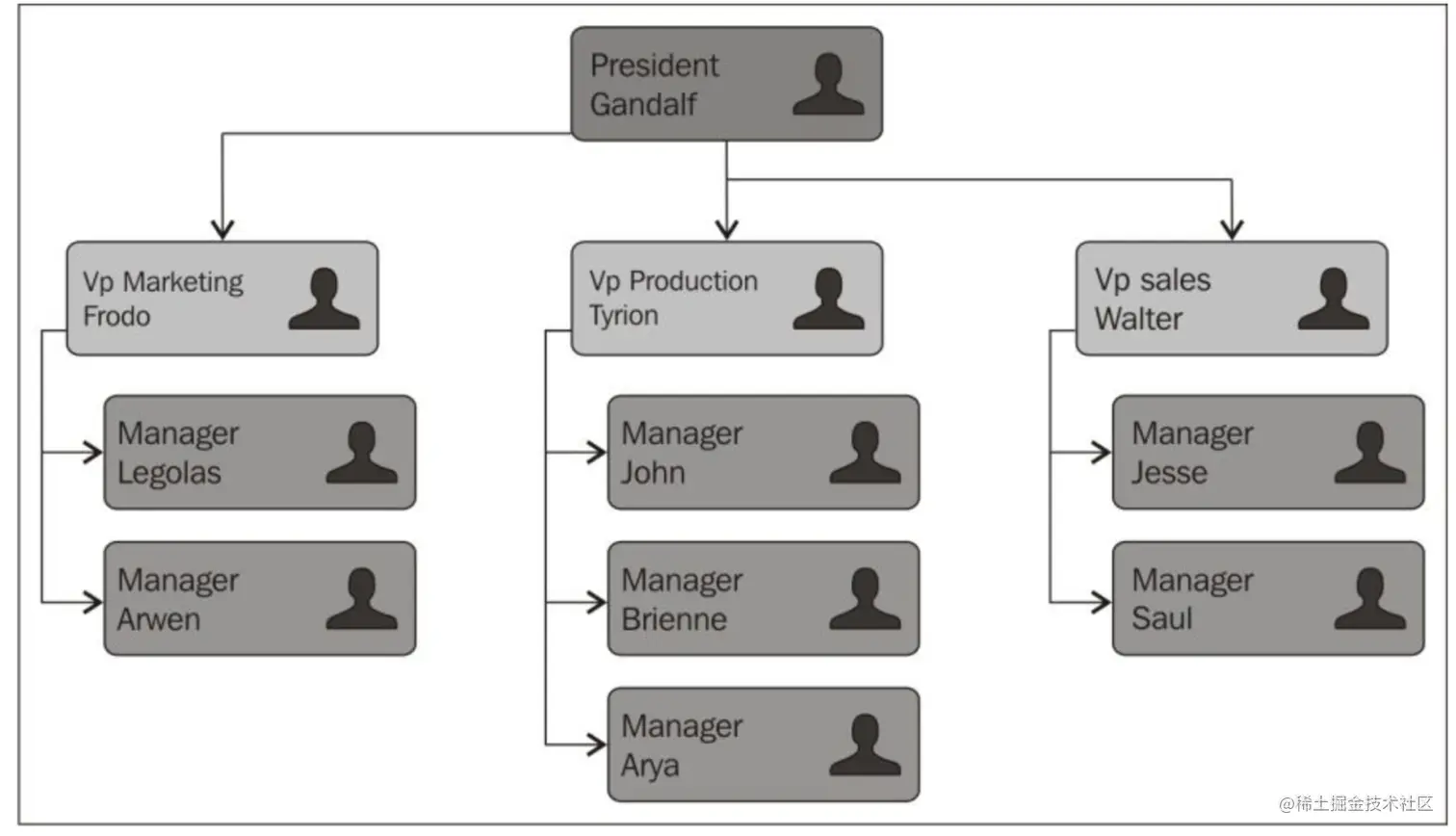

树结构是对人类社会中等级结构的抽象。树结构在生活中最常见的实例是家庭成员树、公司组织结构图：

树的术语

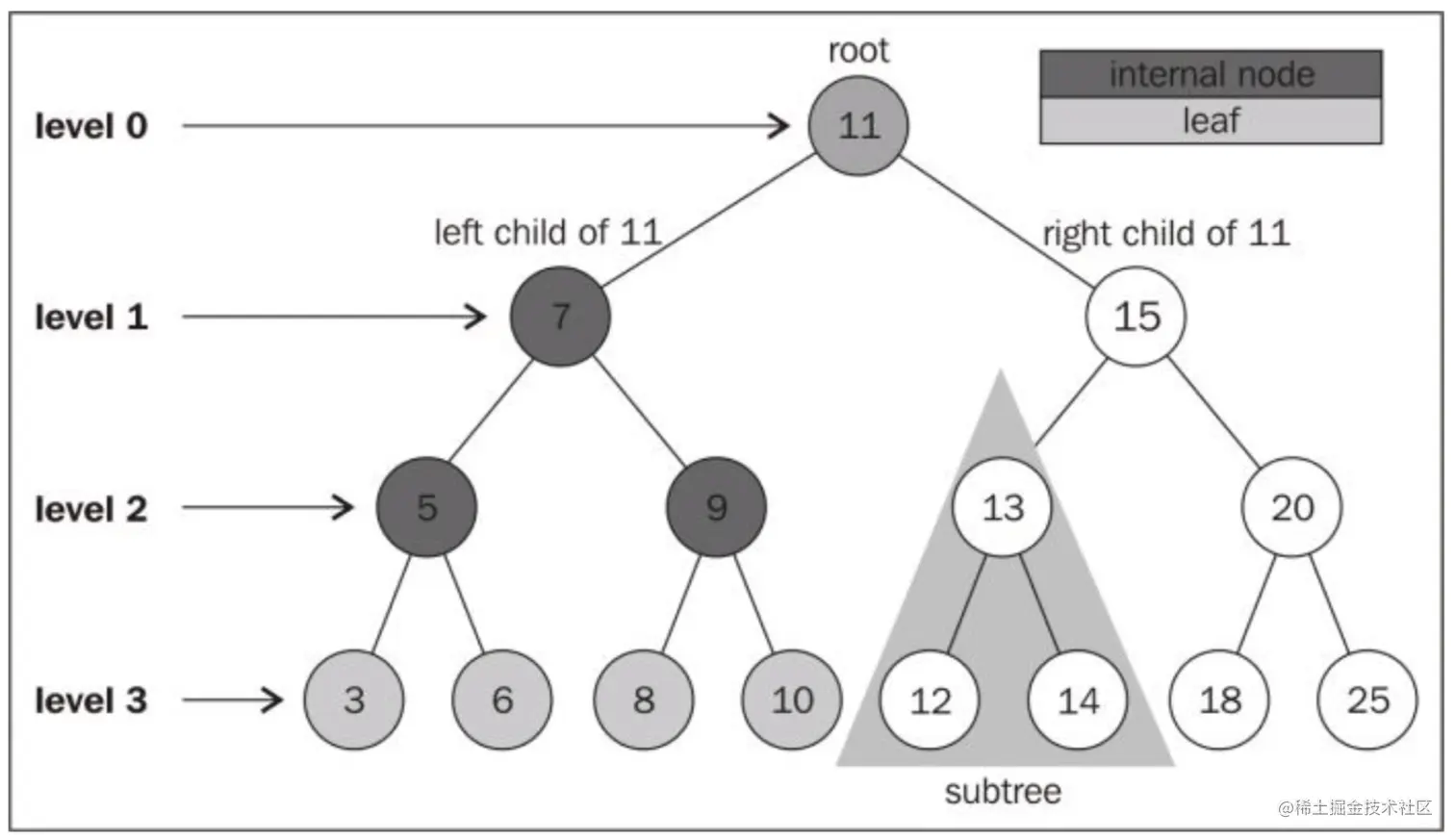

树是由一系列有父子关系的节点组成的。除了第一个节点，每一个节点都有一个父节点，还有一个或多个子节点：

最顶端的节点（也就是刚刚的第一个节点），被称为根节点（11）。根节点是没有父节点的。树的成员都被称为节点。节点可以被称为内部节点和外部节点。至少有一个子节点的节点，被称为内部节点（7、5、9、15、13和20）；而没有子节点的节点，被称为外部节点或者叶节点（3，6，8，10，12，14，18和25）。

一个节点是有祖先和后代的。其祖先可以为父节点、爷爷节点、太爷爷节点，以及更远的；其子孙节点，可以为儿子节点、孙子节点、曾孙节点，以及更后面的。比如说，节点5的祖先为7和11，节点5的后代为3和6。

生成一个二叉搜索树

现在我们一起生成一个二叉搜索树：

function BinarySearchTree(){

    var Node = function(key){ // {1}
    	this.key = key;
        this.left = null;
        this.right = null;
    };

    var root = null; // {2}
}

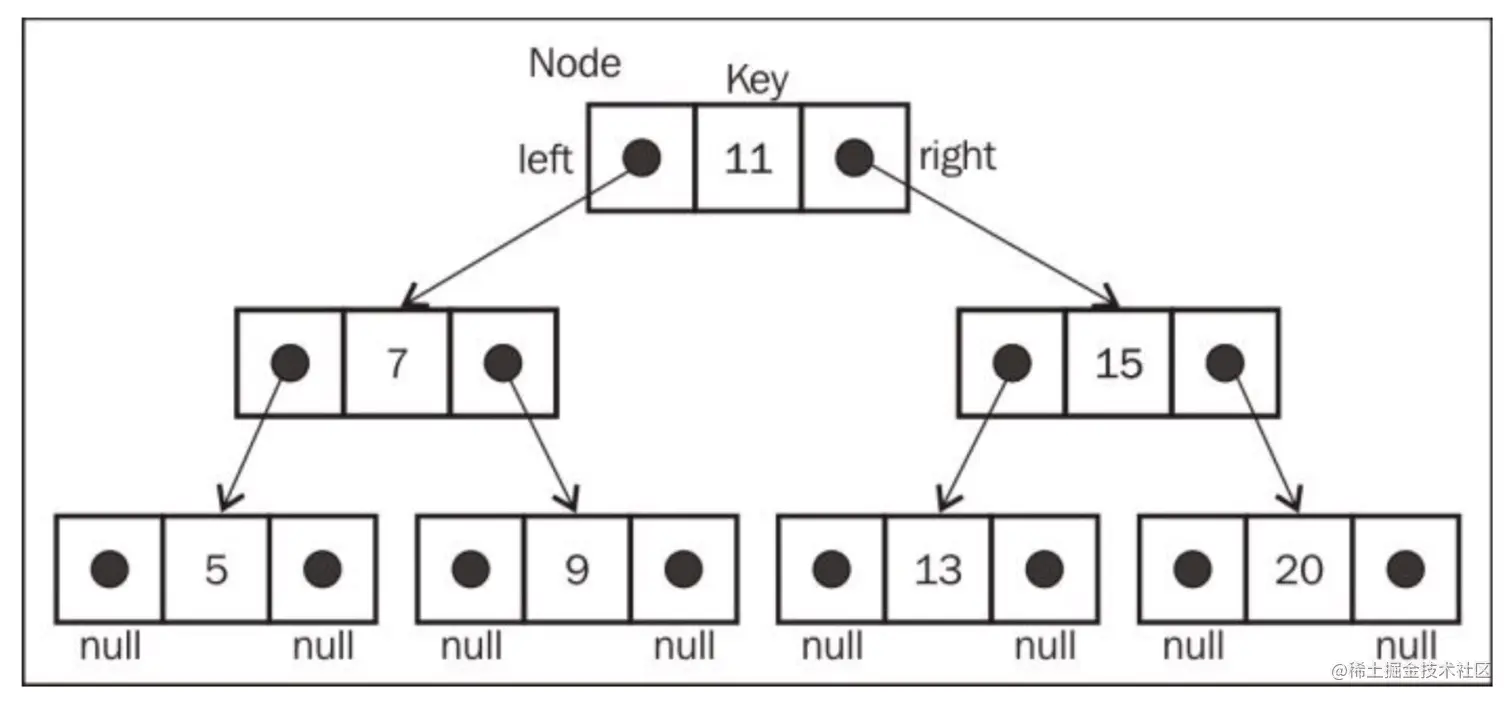

下图展示了二叉搜索树的组织结构：

和链表一样，我们将使用指针来表示节点之间的链接（在术语中也叫边）。在双向链表中，我们用两个指针分别来指向前一个节点和后一个节点。而在树结构中，我们也会使用两个指针。不同的是，一个指针指向的是左边的子节点，另一个指针指向的是右边的子节点。为此，我们要声明一个Node类来表示树中的每一个节点**（行 {1}）**。值得注意的是，我们不再像之前的章节一样，称呼一个节点本身为节点或者成员，而是以其key称呼每一个节点。

和声明链表一样，我们会声明一个变量来存储该结构的第一个成员。在树中，我们称呼第一个成员为根节点**（行 {2}）**。

接下来，我们要实现一些方法：

  • insert（key）: 在树中插入一个新key
  • search（key）: 在树中搜索key参数。如果该key存在于树中，返回true，反之，返回false。
  • inOrderTraverse: 返回中序遍历的结果
  • preOrderTraverse: 返回先序遍历的结果
  • postOrderTraverse: 返回后序遍历的结果
  • min: 返回树的最小值
  • max: 返回树的最大值
  • remove(key):从树中删除特定值

我们将在下面的部分讲解每一个方法。

在树中插入新的key

树的insert方法要比之前的结构要复杂一些。在这个方法中，会经常用到递归。

以下为insert方法的第一部分：

this.insert = function(key){

 var newNode = new Node(key); // {1}

	 if (root === null){ // {2}
 		 root = newNode;
	}else {
		 insertNode(root,newNode); // {3}
	}
}

在树中插入一个新key，有三个步骤要执行。

第一步是生成一个newNode***（行 {1}）***。由于构造函数的特性，我们只要传一个key进去即可，其left和right指针会自动指向为null。

第二步，我们要判断该树的根节点是否为空***（行 {2}）***。如果根节点为空，将root变量指向为newNode对象即可。

第三部是在除了根以外的其他位置添加key。这时，我们需要一个内部方法***（行 {3}）***来帮助我们：

var insertNode = function(node,newNode){
	if (newNode.key < node.key){ // {4}
		if (node.left === null){ // {5}
  			node.left = newNode; // {6{
		}else {
			insertNode(node.left, newNode); // {7}
		}
	 }else {
		if (node.right === null){ // {8}
		   node.right = newNode; // {9}
		 } else {
   		   insertNode(node.right, newNode); // {10}
		}
	}
};

insertNode函数帮助我们把新key插入到正确的位置，以下步骤为上述代码的解释：

第一步：如果这个树是非空的，我们需要找到正确的插入位置。为此，我们要讲root和newNode作为参数，传入insertNode函数中。

第二步：如果newNode的key小于node参数（也就是root，行 {4}），我们我们要检查树的左边。如果左边的子节点为空***（行 {5}），我们将新节点插入至此（行 {6}）。如果不为空，我们需要递归调用insertNode方法，进入该树的下一层（行 {7}）***。此时，nenwNode要和下一层左边的节点进行比较。

第三步：如果newNode的key大于node参数，我们我们要检查树的又边。如果右边的子节点为空***（行 {8}），我们将新节点插入至此（行 {9}）。如果不为空，我们需要递归调用insertNode方法，进入该树的下一层（行 {7}）***。此时，nenwNode要和下一层又边的节点进行比较。

用一些例子来帮助我们理解吧。

假设以下情形：我们要插入一个key到新树中：

var tree = new BinarySearchTree( );
tree.insert(11);

此时，树中只有一个节点，root变量会指向这个key。此时机器会执行（行 {2}）。

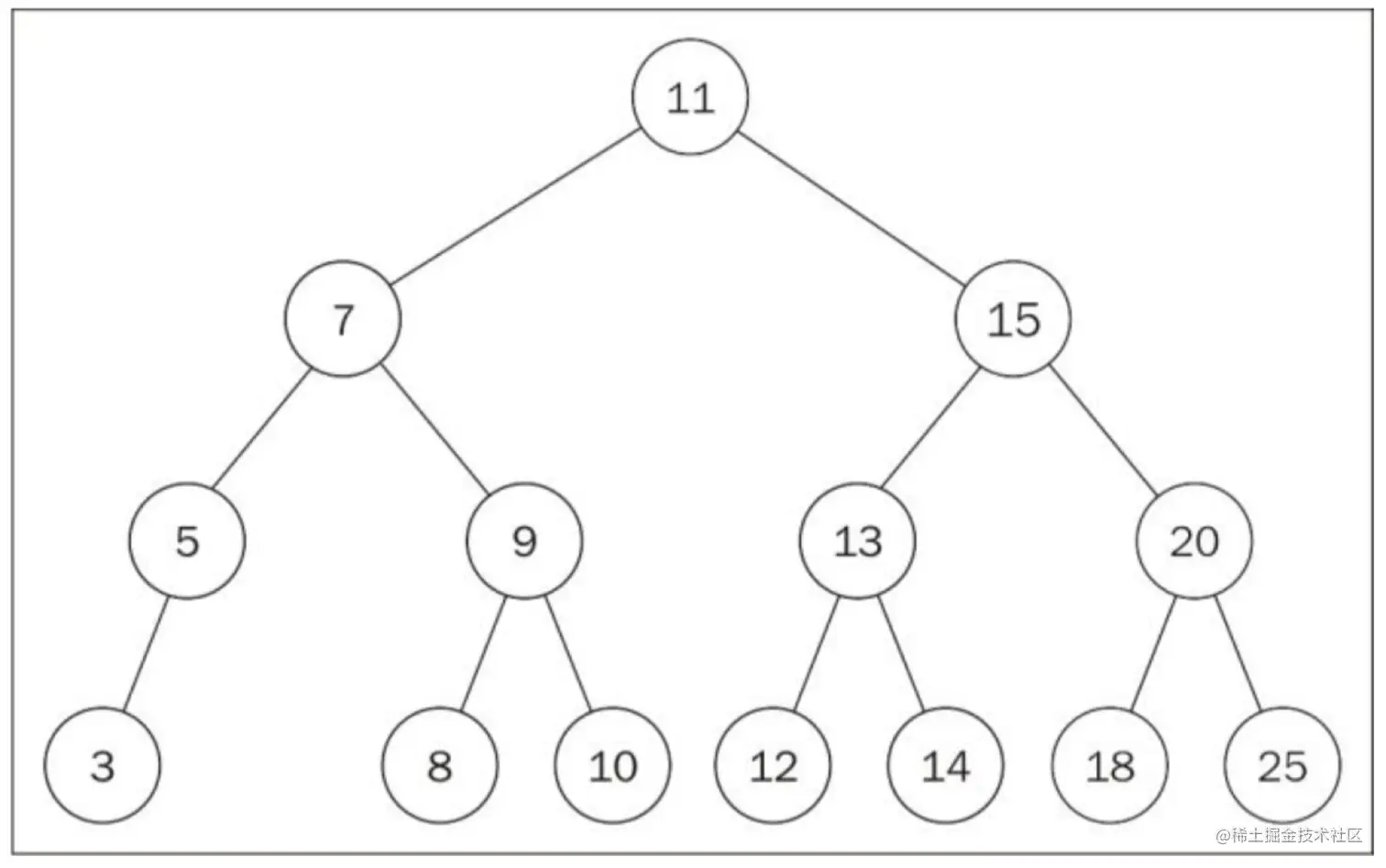

现在，让我考虑这样的树：

该树在刚刚的基础上，由以下代码生成的：

tree.insert(7);
tree.insert(15);
tree.insert(3);
tree.insert(9);
tree.insert(8);
tree.insert(10);
tree.insert(13);
tree.insert(12);
tree.insert(14);
tree.insert(20);
tree.insert(18);
tree.insert(25);

如果我们要插入值为6的key

tree.insert(6);

代码会按照以下步骤被执行：

  1. 该树不是空的，代码会从***行 {3}***开始执行。之后会调用insertNode方法（insertNode(root,key[6])）。
  2. 代码接下来会检查行 {4} (key[6] < root[11] 为 真)，则之后将会检查行 {5}（node.left[7]不为空），之后运行 {7}，执行insertNode(node.left[7],key[6])。
  3. 我们要再次进入insertNode方法，但这次的参数不一样。机器会再次检查行 {4}（key[6]<node[7] 为真），之后会检查 行 {5}(node.left[5]不为空)，这时会执行insertNode(node.left[5],key[6])。
  4. 我们会再次进入insertNode方法。机器会再次检查行 {4}（key[6]<node[5] 为假），之后运行 {8}（node.rigth 为空——节点5没有右边子节点），此时执行 {9},将key 6当做节点5右边子节点插入。
  5. 之后，执行栈会按照后进先出的方式被推出。

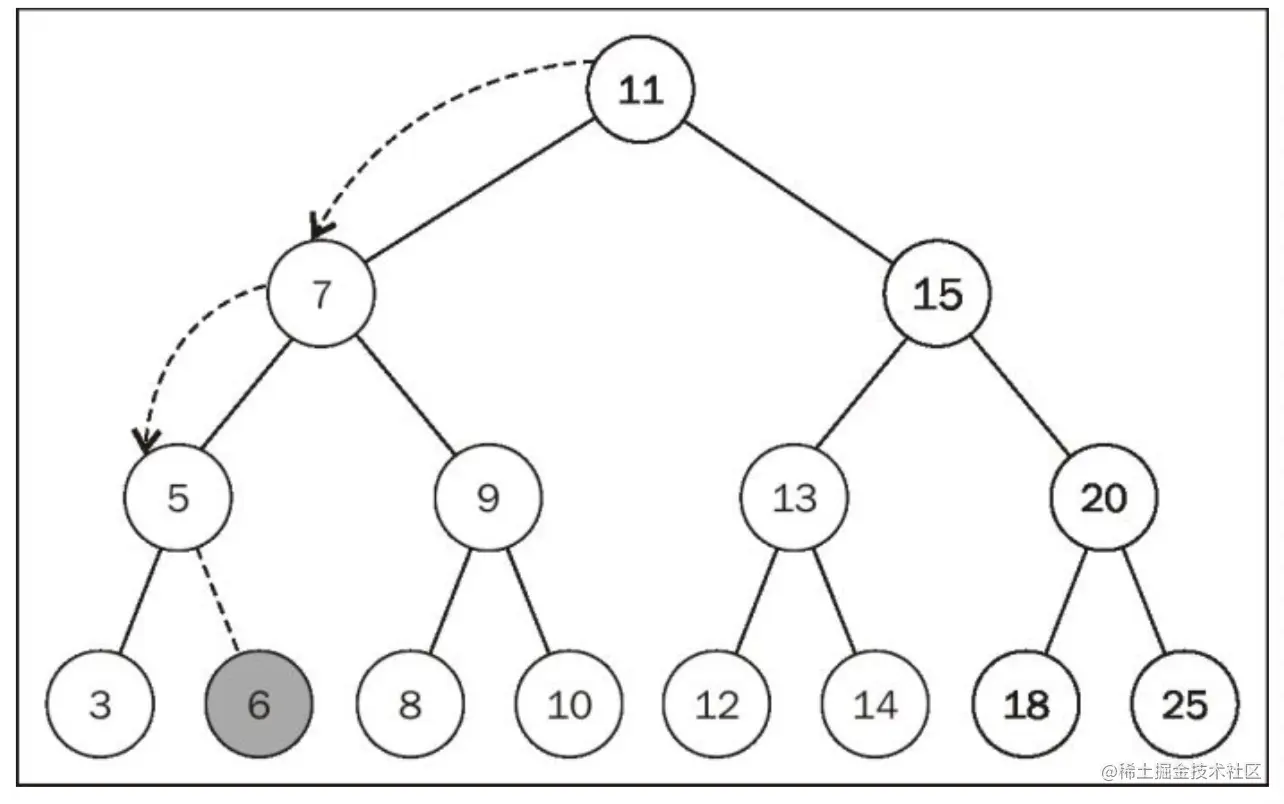

这是插入值为6的key的样子：

树遍历

树遍历，即为访问树的所有节点，并对每一个节点进行特定操作的过程。那么，我们该如何遍历一棵树呢？我们是应该从树的顶部开始呢，还是从树的顶部开始，还是从树的左边，还是从树的右边。业界用几种常用的遍历方法：中序遍历、前序遍历和后序遍历。

在下面几节，我们会深入这几种遍历方法。

中序遍历

中序遍历以key从小到大次序访问树。该遍历方法可以用于排序。让我们看看其实现：

this.inOrderTraverse = function(callback){
	inOrderTraverseNode(root,callback); // {1}
}

inOrderTraverse方法以回调函数作为参数。我们可以用递归来实现中序遍历，我们将使用一个以node和回掉函数为参数的内部函数，来实现这一功能：

var inOrderTraverseNode = function(node,callback){
	if(node !== null){ // {2}
    	inOrderTraverseNode(node.left,callback); // {3}
        callback(node.key);
        inOrderTraverseNode(node.right,callback);// {4]
    }
};

在遍历一颗树之前，我们首先要确认的是，这node参数是否为空（这是遍历停止的地方，也是该遍历的基准）。

接下来，我们会将node参数的左子树作为参数传入inOrderTraverseNode函数中***（行 {3}），递归调用。之后，我们对将node参数本身传入callback中（行 {4}），之后再以同样的方式递归访问node参数的右子树（行 {5}）***。

我们现在打印一下之前生成的树实例：

function printNode(value){ // {6}
	console.log(value);
}
tree.inOrderTraverse(printNode); // {7}

首先，我们要生成一个回调函数（行 {6}）。这个回调函数是用来在控制台打印值的。之后，我们将该回调函数以参数的形式传入inOrderTraverse中。当我们执行这段代码时，其在控制台的输出如下：

3 5 7 8 9 10 11 12 13 14 15 18 20 25

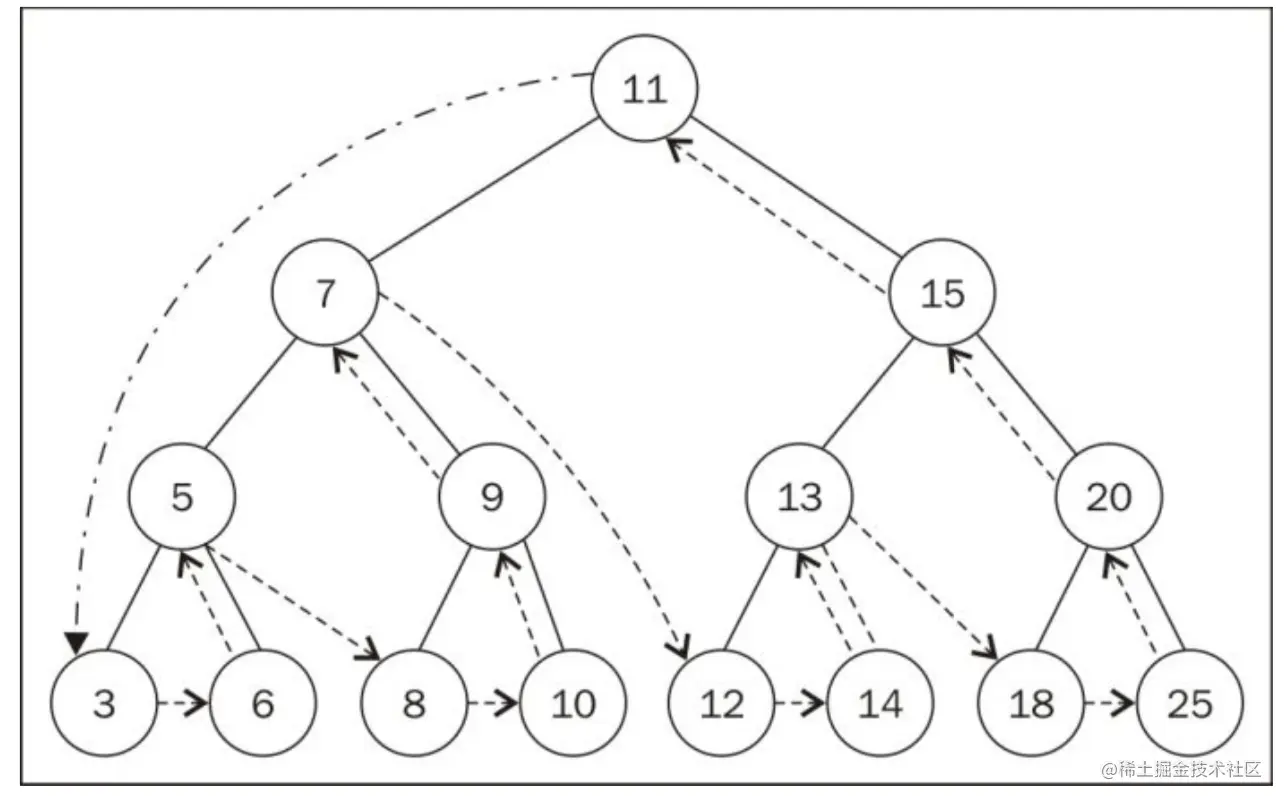

该图展示了这个过程：

前序遍历

前序遍历的特点是，先访问父节点，再访问子节点。前序遍历可以用于访问结构化的文档。

让我们看看其代码实现：

this.preOrderTraverse = function(callback){
	preOrderTraverseNode(root,callback);
};

preOrderTraverseNode函数的代码实现如下：

var preOrderTraverseNode = function(node,callback){
	if (node !== null){
    	callback(node.key);						   // {1}
        preOrderTraverseNode(node.left,callback);  // {2}
        preOrderTraverseNode(node.right,callback); // {3}
    }
};

中序遍历与前序遍历的不同在于，前序遍历会先访问node***（行 {1}），之后访问左子树（行 {2}），再访问右子树（行 {3}），而中序遍历的访问顺序为{2}{1}{3}***。

以下为之前实例，用前序遍历输出的结果：

11 7 5 3 6 9 8 10 15 13 12 14 20 18 25

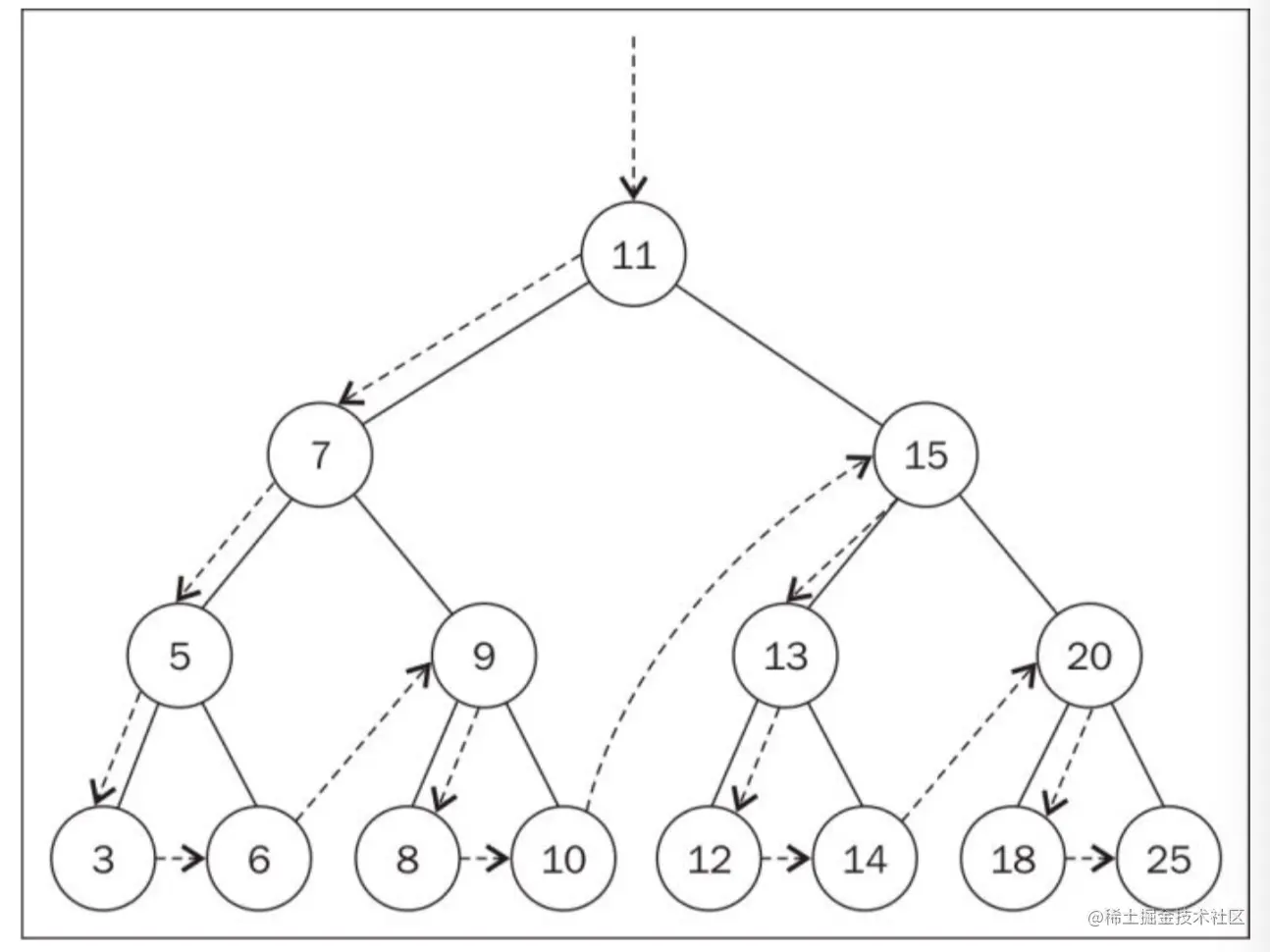

该图展示了这个过程：

后序遍历

后序遍历的特点是，先访问子节点，再访问父节点。后序遍历，可以用于凭借目录和子目录来计算存储空间。

让我们看看其代码实现

this.postOrderTraverse = function(callback){
	postOrderTraverseNode(root,callback);
};

postOrderTraverseNode函数的代码实现如下：

var postOrderTraverseNode = function(node,callback){
	if (node !== null){
        postOrderTraverseNode(node.left,callback);  // {1}
        postOrderTraverseNode(node.right,callback); // {2}
        callback(node.key); 						// {3}
    }
};

这时，在后序遍历中，机器会先访问左子节点***（行 {1}），再访问右子节点（行 {2}），最后访问节点本身（行 {3}）***。

如我们所见，中序、前序和后序的代码实现是非常相似的，他们只是行 {1}，行 {2}，***行 {3}***顺序的不同。

以下为之前实例，用前序遍历输出的结果：

3 6 5 8 10 9 7 12 14 13 18 25 20 15 11

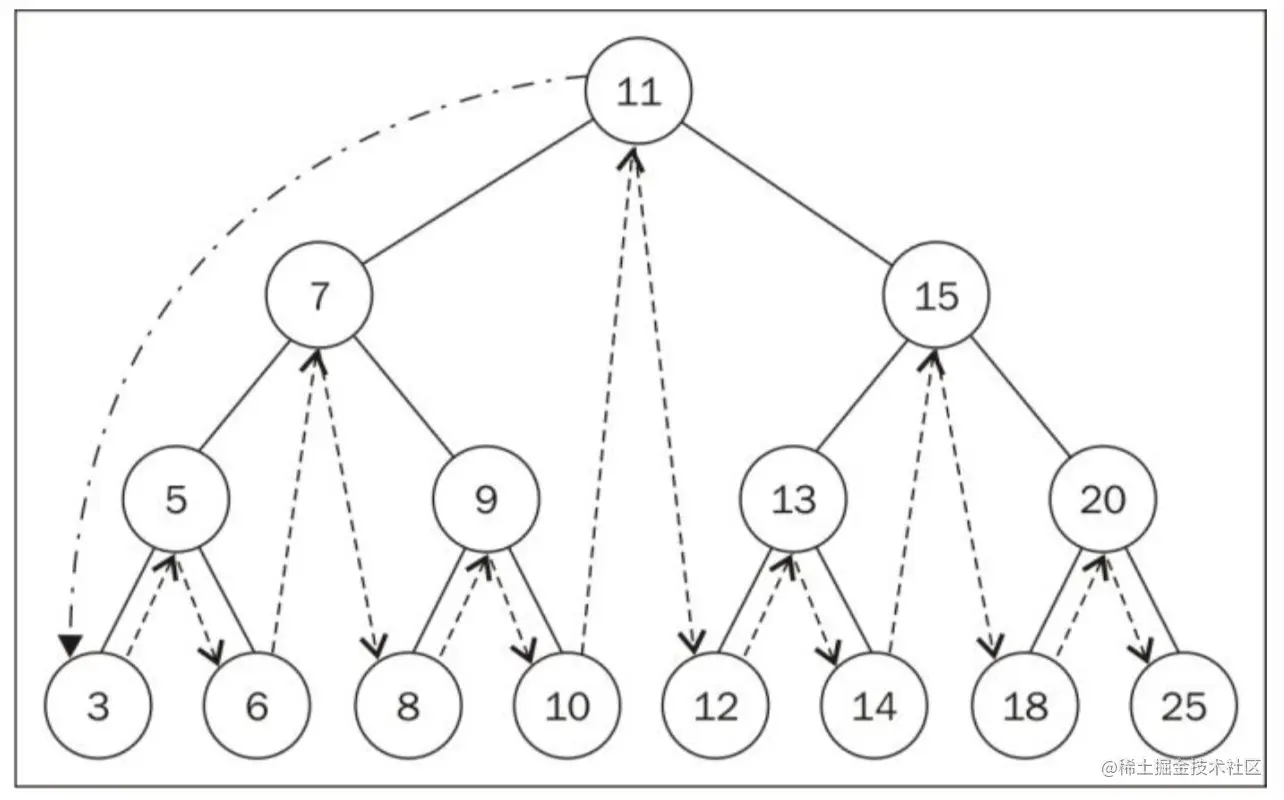

该图展示了这个过程：

在树中搜索一个key

树中有三种搜索场景：

  • 搜索最大值
  • 搜索最小值
  • 搜索特定值

让我们看看每一个场景。

寻找最小值与最大值

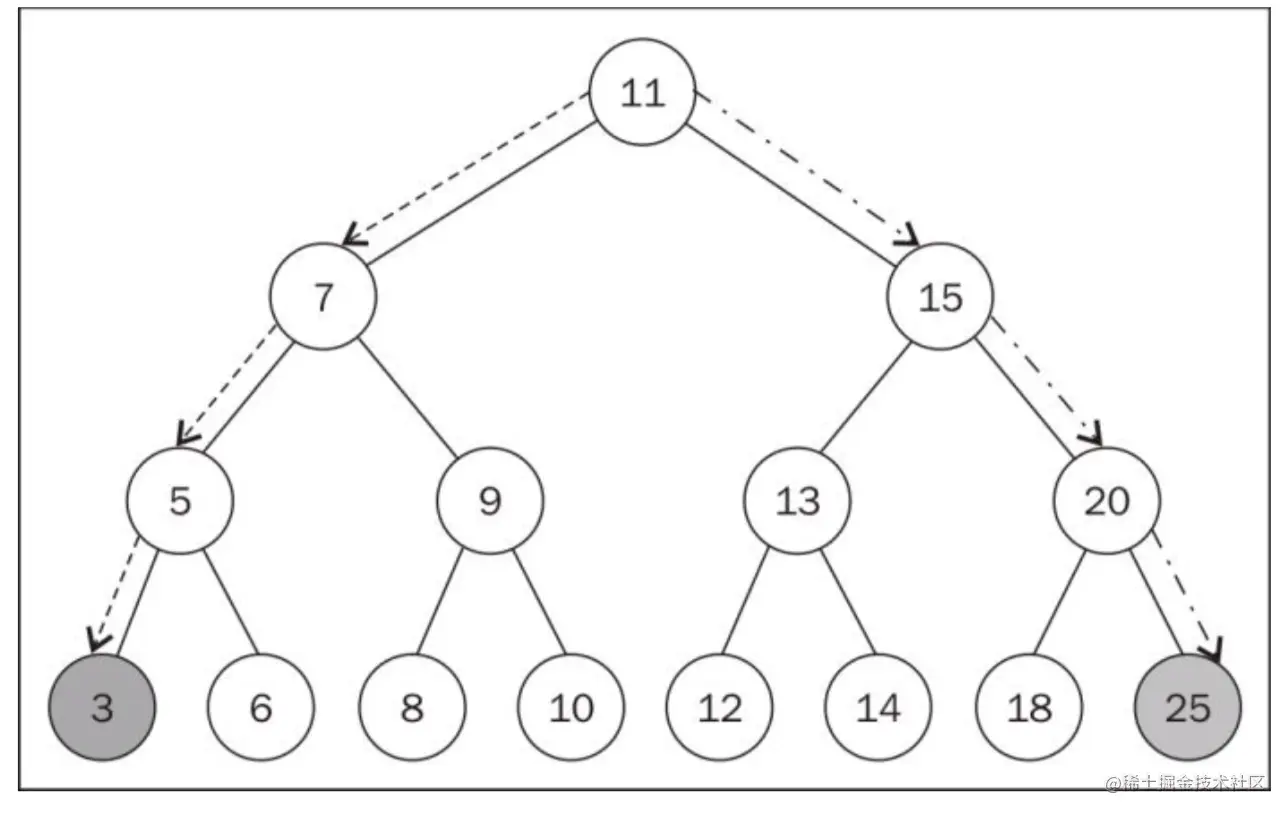

让我们看看树对实例 通过图片，我们可以很轻松地找到树对最大值和最小值。

如果我们查看树最底层最左边的节点，我们会发现最小值为3。同理，我们查看树最底层的最右边，我们会发现树的最大值为25。这个发现对我们实现寻找最大值和最小值是非常有帮助的。

首先，我们看看寻找最小值的函数是如何实现的：

this.min = function() {
	return minNode(root); // {1}
};

min函数是对用户开放的，使用min函数时，它又会调用minNode方法***（行 {1}）***：

var minNode = function (node) {
	if (node){
    	while (node && node.left !== null) { // {2}
        	node = node.left; // {3}
        }
        return node.key;
    }
    return null; //{4}
}

minNode方法可以帮我们找到树的最小值。我们可以用它找到树或者子树的最小值。我们要把root作为参数传入minNode函数***（行 {1}）***——因为我们要找到整个树的最小值。

在minNode函数中，我们会遍历树的左边***（行 {2} 和 行 {3}）***，直到我们遍历到树的最左边。

同理，也可以用同样的方法实现max方法：

this.max = function(){
	return maxNode(root);
};

var maxNode = function(node){
	if (node){
    	while( node && node.right !== null){ // {5}
        	node = node.right;
        }
        return node.key;
    }
    return null;
}

为了找到最大值，我们将遍历树的最右边（（行 {5}），直到我们遍历到树的最右边。

总之，最小值在树的最左边，最大值在树的最右边。

在树中寻找特定值

在前面的章节，我们知道如何实现find、search和get方法（用于搜索特定值）。现在，我们要实为二叉搜索树实现search方法。让我看看代码是如何实现的：

this.search = function(key){
	return searchNode(root,key); // {1}
};

var searchNode = function(node,key){

	if (node === null){ // {2}
    	return false;
    }
    if (key < node.key){ // {3}
    	return searchNode(node.left,key); // {4}
    }else if (key > node.key){ // {5}
    	return searchNode(node.right,key); // {6}
    }else {
    	return true; // {7}
    }
};

首先，我们要声明search方法。在search方法中，我们要调用searchNode方法***（行 {1}）***。

searchNode是用于寻找特定值的。在searchNode中，我们首先要判断node参数是否为空。如果为空，则说明没有搜索到相应的key，函数会返回一个false。

如果node参数不为空，代码继续往下执行。如果key参数比现在的key小***（行 {3}），那么我们会在其左子树继续搜索（行 {4}）。如果key参数比现在的key大（行 {5}），那么我们会在其右子树继续搜索（行 {6}）。否则，则说明key参数等于现在的key，函数会返回true，告诉我们已经找到相应的key了如果key参数比现在的key小（行 {3}），那么我们会在其左子树继续搜索（行 {7}）***。

让我们测试一下这个方法：

console.log(tree.search(1)? 'Key 1 found.': 'Key 1 not found')
console.log(tree.search(8)? 'Key 8 found.': 'Key 8 not found')

代码的输出为：

Value 1 not found
Value 8 found

删除一个节点

下一个要实现的是remove方法。这也是本书要实现的最复杂的方法。让我们看看其代码实现：

this.remove = function(key){
	root = removeNode(root,key); // {1}
}

这个方法接收了一个key参数。方法内部调用了一个removeNode方法，并接收了root参数和key参数***（行 {1}）***。

该方法的复杂，在于其要涵盖多种场景，且该方法要使用递归。

让我们看看removeNode方法的代码实现：

var  remove = function(node,key){

	if (node===null){ // {2}
    	return null;
    }
    if (key < node.key){ // {3}
    	node.left = removeNode(node.left,key);// {4}
        return node;// {5}
    } else if (key > node.key){ // {6}
    	node.right = removeNode(node.right,key);// {7}
        return node;// {8}
    } else {	// key等于node.key

    	// 场景1 -该节点是一个叶节点
        if(node.left === null && node.right === null){ // {9}
        	node = null;// {10}
            return node;// {11}
        }
        // 场景2 -该节点只有一个子节点
        if(node.left === null){// {12}
        	node= node.right;// {13}
            return node;// {14}
        } else if (node.right = null){ // {15}
        	node = node.left; // {16}
            return node; // {17}
        }

        // 场景2 -该节点只有两个子节点
        var aux = finMinNode(node.right); // {18}
        node.key = aux.key; // {19}
        node.right = removeNode(node.right, aux.key); // {20}
        return node; // {21}
    }
}

***行 {2}***是这个递归程序停止的点。如果这个node为空，这意味着这个key并不存在于树中，所以要返回null。

之后，我们要做的第一件事是在树中找到相应的key。如果key参数小于现在node的key***（行 {3}），我们会访问其左子树（行 {4}）。如果key参数大于现在node的key（行 {6}），我们会访问其右子树（行 {7}）***。

如果我们找到了相应的key，接下来有三种场景需要我们去处理。

要删除的节点是一个叶子节点

第一个要处理的场景是，该节点没有子节点***（行 {9}）。在这个场景中，我们只要将其值赋为null即可。但如我们之前在链表里面学到的，仅仅讲node指向null是不够的，我们还要关注它的指针。在这个场景中，该节点没有任何子节点，但有一个父节点。我们还需要将其父节点的指向改为null，而这一步通过返回null即可（行 {11}）***。

因为node值为null，其父指针也会接收这个null值。这也是为什么我们要把node作为函数的返回值。父节点会一直接收函数的返回值。

如果我们仔细回顾这个方法前面的代码，我们其实是通过***行 {4}和行 {7}的代码来更改node的左指针和右指针，并通过行 {5}和行 {8}***来返回更新后的node。

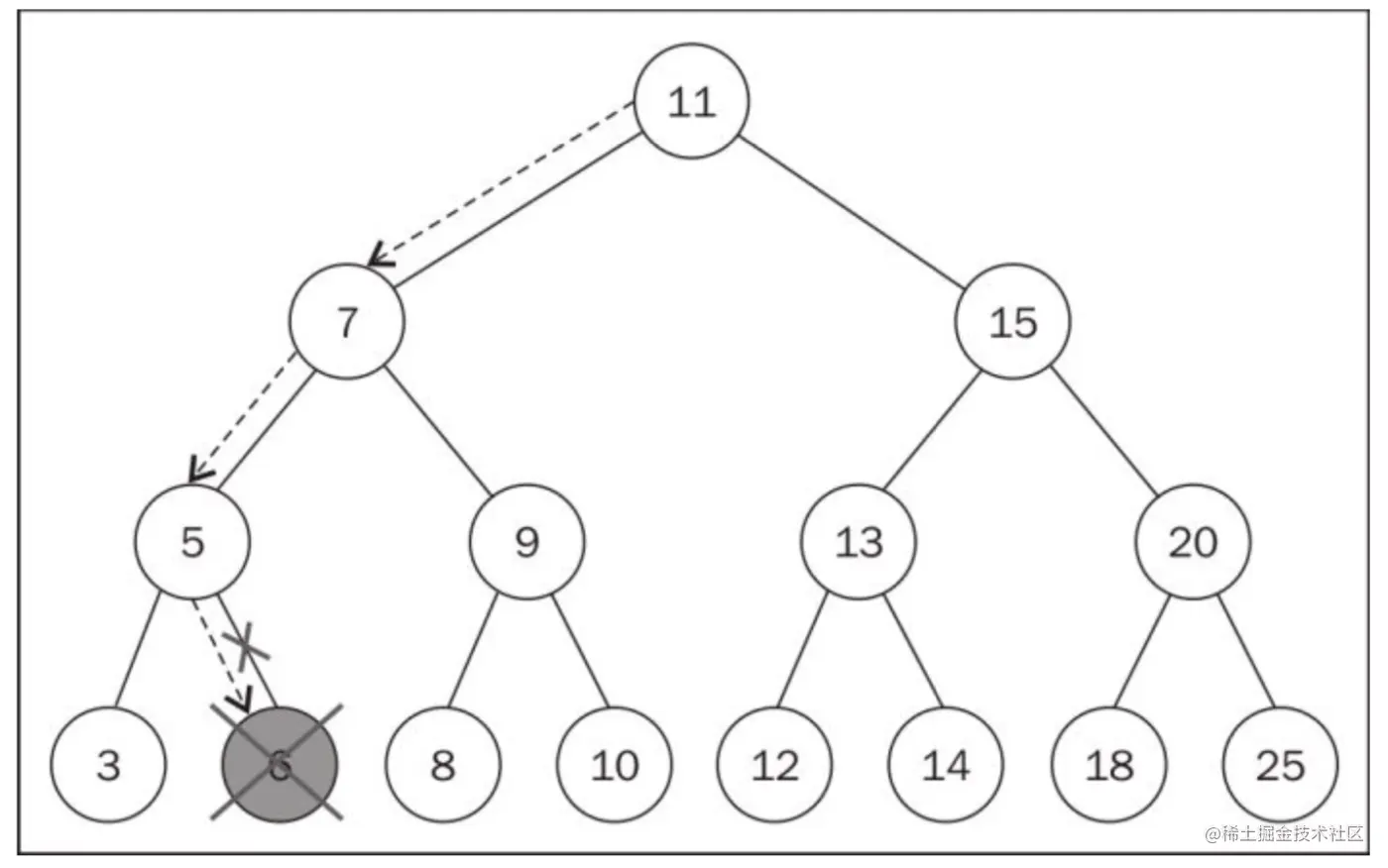

下图展示来删除叶节点的过程：

要删除的节点有一个子节点

现在让我们看看第二个场景，即要删除的节点有一个子节点（左或者右）。在这种情况下，我们只要跳过这个节点，让其父节点指向其子节点即可。

如果一个节点没有左子节点***（行 {12}），则说明它有右子节点。所以，我们将node的指向改为其右子节点（行 {13}），并返回node即可（行 {14}）。如果节点没有右子节点，我们会进行同样的操作（行 {15}）——，我们将node的指向改为其左子节点（行 {16}），并返回node即可（行 {17}）***。

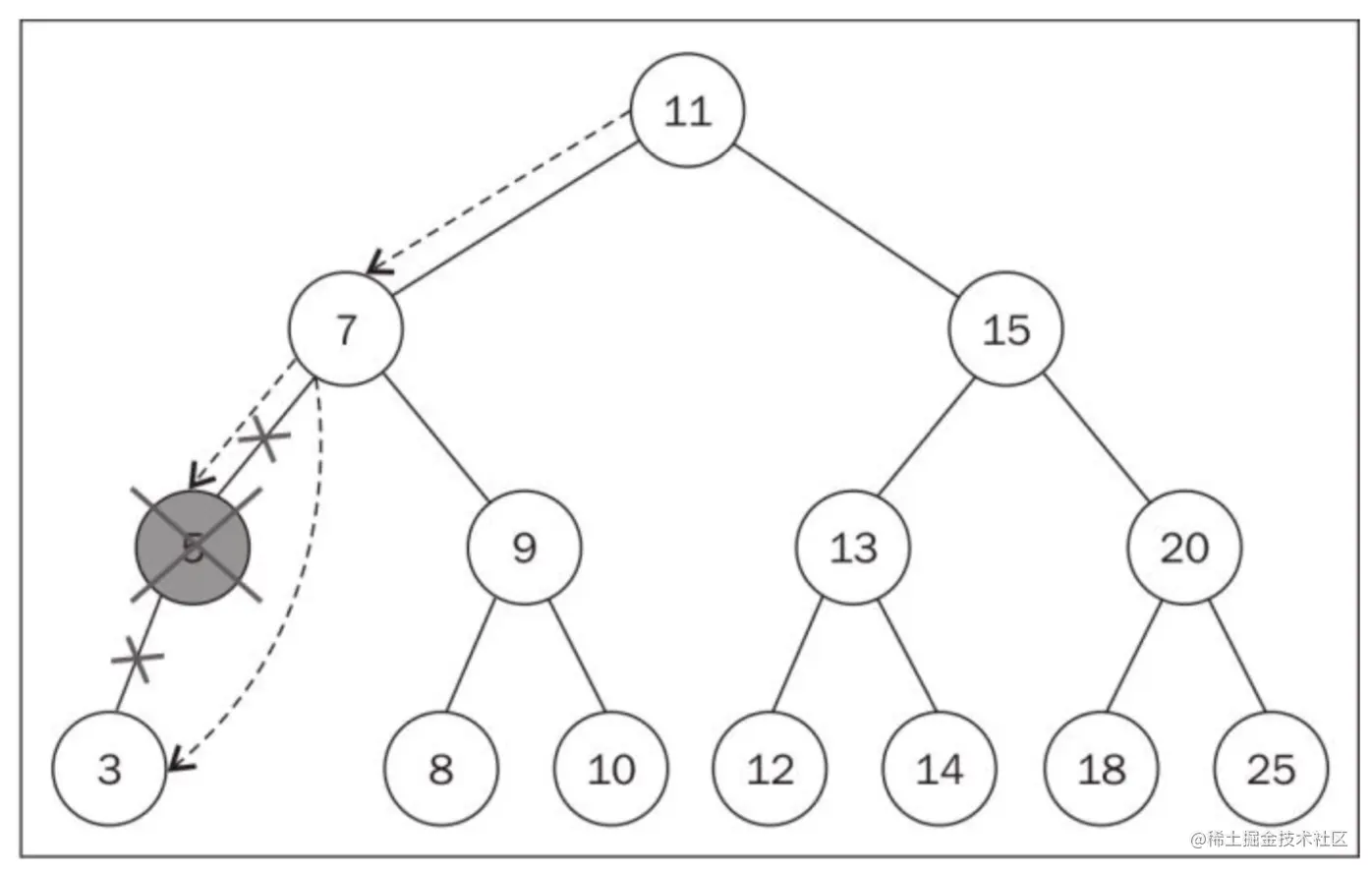

下图展示了删除只有一个子节点的节点的过程：

要删除的节点有两个子节点

现在，我们进入最复杂的场景三。要删除有两个子节点的节点，要执行以下四个步骤：

  1. 找到了要删除的node后，我们要找到其右子树的最小值（该值会替代被删除的node-行 {18}）。
  2. 之后，我们将右子树的最小值赋到node上。通过这个操作，我们已经删除了要删除的node***（行 {19}）***。
  3. 然而，这样树中有了两个相同的值。为此，我们要把右子树的最小值删掉***（行 {20}）***。
  4. 最后，我们将更新后的node返回给其父节点***（行 {20}）***。

finMinNode函数的实现和min函数基本是一样的。唯一不同的是，在min函数中，我们只返回key，而在findMinNode在，我们返回的是节点。

下图展示了删除有两个子节点的节点的过程：

更多关于二叉树的知识

现在我已经知道如何使用一颗二叉树了，如果你喜欢，可以继续深入。

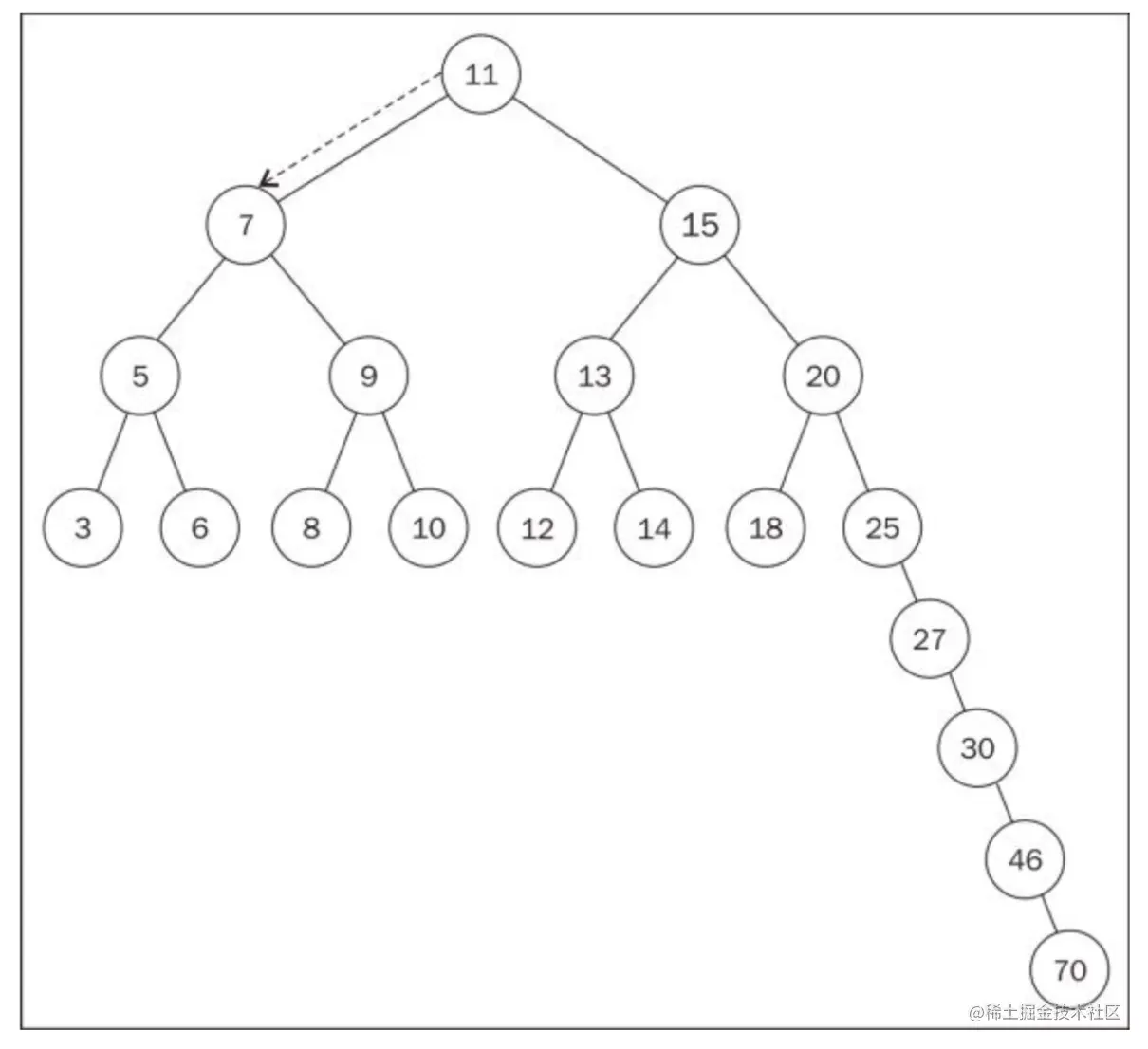

二叉搜索树有一个问题，该树会出现一边非常深，另一半非常浅的情况，如下图所示：

这样会产生增删改查方面的性能问题。为此，Adelson-Velskii&Landis'tree（AVL树）问世了。AVL是一种自平衡树，这意味这左子树节点和右子树节点之差，最多只为一。这意味着，在添加和删除节点时，树会自我调节与平衡。

note 另一个需要学习的树是红黑树。红黑树是二叉树树的特殊版。这种树让中序遍历更加高效（goo.gl/OxED8K）。 也可了解一下堆树（goo.gl/SFlhW6）。

小结

在本章，我们学习了计算机科学中最常用的树的增删改查算法。我们也讲解了三种遍历树的方法。

在下一章，我们会学习图的基本概念。图和树一样，都是非线性的数据结构。

注：本文翻译自Loiane Groner的《Learning JavaScript Data Structures and Algorithm》
