1、引言

在前面我们知道了怎么创建流程控制引擎，而Activiti 的正常使用还需要进行部署流程，而这就有一个很重要的前提。那就是创建相应的流程图，并让其能被 service 所调用从而实现流程的执行。

2、流程图创建工具

2.1 简述第一种创建方式

在这里说明一点，流程图的创建可以使用两种方式，第一种是XML版本的，案例如下：

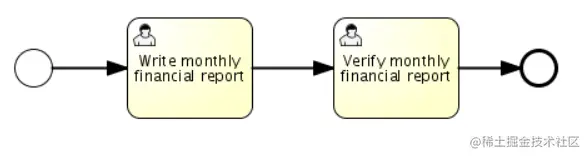

我们看到的是一个开始事件（左侧的圆圈），后面是两个用户任务：“写每月财务报告”和 “验证每月财务报告”，以一个结束事件（右侧带有粗边框的圆圈）结束。

  • 在这里，start task 告诉我们什么入口点的过程。
  • 在 user task 声明是我们的过程的人工任务的表示。请注意，第一个任务分配给会计组，而第二个任务分配给管理组。有关如何将用户和组分配给用户任务的更多信息，请参见用户任务分配部分。
  • 当到达 end task 时，该过程结束。
  • 这些元素通过顺序流相互连接。这些顺序流具有source和target，用于定义顺序流的方向。

其对应的xml 版本的配置如下：

<definitions id="definitions"
  targetNamespace="http://activiti.org/bpmn20"
  xmlns:activiti="http://activiti.org/bpmn"
  xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL">

	<process id="financialReport" name="Monthly financial report reminder process">

	  <startEvent id="theStart" />

	  <sequenceFlow id='flow1' sourceRef='theStart' targetRef='writeReportTask' />

	  <userTask id="writeReportTask" name="Write monthly financial report" >
	    <documentation>
	      Write monthly financial report for publication to shareholders.
	    </documentation>
	    <potentialOwner>
	      <resourceAssignmentExpression>
	        <formalExpression>accountancy</formalExpression>
	      </resourceAssignmentExpression>
	    </potentialOwner>
	  </userTask>

	  <sequenceFlow id='flow2' sourceRef='writeReportTask' targetRef='verifyReportTask' />

	  <userTask id="verifyReportTask" name="Verify monthly financial report" >
	    <documentation>
	      Verify monthly financial report composed by the accountancy department.
	      This financial report is going to be sent to all the company shareholders.
	    </documentation>
	    <potentialOwner>
	      <resourceAssignmentExpression>
	        <formalExpression>management</formalExpression>
	      </resourceAssignmentExpression>
	    </potentialOwner>
	  </userTask>

	  <sequenceFlow id='flow3' sourceRef='verifyReportTask' targetRef='theEnd' />

	  <endEvent id="theEnd" />

	</process>

</definitions>

2.2 视图模式创建流程图

上述工作流，其XML配置如下：

<process id="myProcess" name="My process" isExecutable="true">
    <startEvent id="startevent1" name="Start"></startEvent>
    <endEvent id="endevent1" name="End"></endEvent>
    <userTask id="usertask1" name="myprocess" activiti:assignee="白夜行"></userTask>
    <sequenceFlow id="flow1" sourceRef="startevent1" targetRef="usertask1"></sequenceFlow>
    <sequenceFlow id="flow2" sourceRef="usertask1" targetRef="endevent1"></sequenceFlow>
</process>
<bpmndi:BPMNDiagram id="BPMNDiagram_myProcess">
    <bpmndi:BPMNPlane bpmnElement="myProcess" id="BPMNPlane_myProcess">
      <bpmndi:BPMNShape bpmnElement="startevent1" id="BPMNShape_startevent1">
        <omgdc:Bounds height="35.0" width="35.0" x="320.0" y="150.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="endevent1" id="BPMNShape_endevent1">
        <omgdc:Bounds height="35.0" width="35.0" x="320.0" y="330.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="usertask1" id="BPMNShape_usertask1">
        <omgdc:Bounds height="55.0" width="105.0" x="285.0" y="220.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge bpmnElement="flow1" id="BPMNEdge_flow1">
        <omgdi:waypoint x="337.0" y="185.0"></omgdi:waypoint>
        <omgdi:waypoint x="337.0" y="220.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow2" id="BPMNEdge_flow2">
        <omgdi:waypoint x="337.0" y="275.0"></omgdi:waypoint>
        <omgdi:waypoint x="337.0" y="330.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>

以上的XML 由 标签和 bpmndi:BPMNDiagram/标签组成。

bpmndi:BPMNDiagram/ 主要是 该流程图在界面上的所处位置表示，以及该流程图的对应 Id；这里只针对一点做出说明即可，那就是 <bpmndi:BPMNDiagram id="BPMNDiagram_myProcess"> 标签在所有的 bpmn 中是不可重复的，当出现重复情况会抛出异常 exclusivegateway1。

针对 详细说明一下：

<process id="myProcess" name="My process" isExecutable="true">
    <startEvent id="startevent1" name="Start"></startEvent>
    <endEvent id="endevent1" name="End"></endEvent>
    <userTask id="usertask1" name="myprocess" activiti:assignee="白夜行"></userTask>
    <sequenceFlow id="flow1" sourceRef="startevent1" targetRef="usertask1"></sequenceFlow>
    <sequenceFlow id="flow2" sourceRef="usertask1" targetRef="endevent1"></sequenceFlow>
</process>

说明如下：

  1. process表示流程，有一个Id必须提供，启动流程或者查询都根据这个key， name可以为各种语言如中文表达。
  2. startEvent表示开始事件，如果在流程开始之前做什么事，就定义这个事件。
  3. userTask表示一个用户任务，也就是需要用户完成的任务，流程会在此等待用户介入。一般用户任务需要分配给人或组织，这里分配者和表单都是activiti的自定义数据方式，通过用户任务将流程和人相关，如果这里是serviceTask服务任务，就会将流程和机器服务相关。
  4. sequenceFlow表示顺序流，类似两个节点之间的连接线，方向是固定的，代表逻辑顺序。
  5. endEvent表示结束事件，流程实例结束。流程引擎一般不会再保存该流程状态，会放入历史归档。

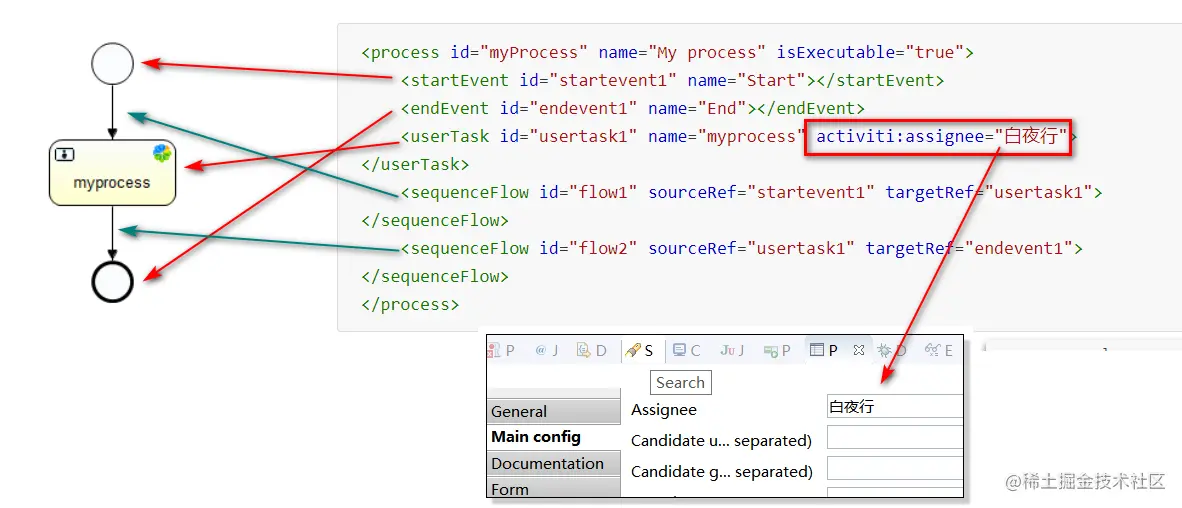

它们之间的对应关系图：
