微信小程序 - DZMDrawingBoard - (Canvas封装的画板、手写签名、生成图片、保存相册...库)

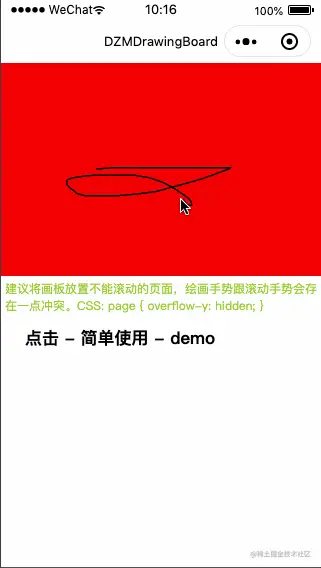

一、简介

• 在微信小程序开发中，有时候需要手写签名生成图片上传服务器、制作一个手绘板、画板并支持保存图片等，然后就封装了一下：DZMDrawingBoard。

• DZMDrawingBoard 通过 Canvas 封装，使用简单，导入作为组件使用即可。

二、使用方式

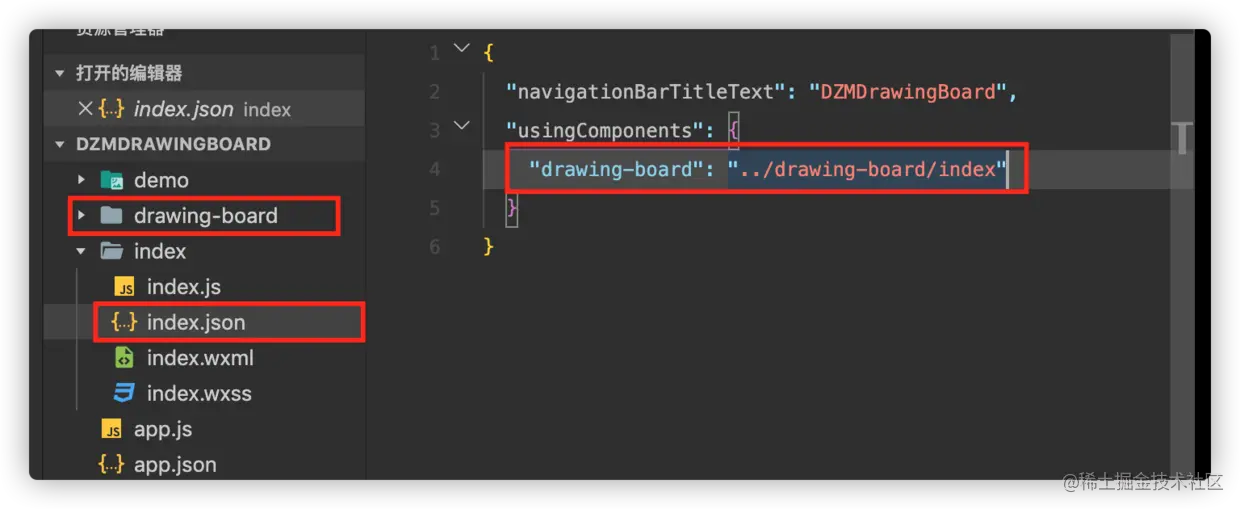

• 下载代码后，将 drawing-board 文件夹放入到项目，在需要使用的页面加入组件配置，也可以直接在 app.js 中加入全局组件，这样就不需要每个页面去配置，看是多个页面还是单个页面用到。



• 在需要用到的页面 .wxml 文件中按正常标签使用即可。

  <!-- 原始画板 -->
  <view class="drawing-board">
    <drawing-board></drawing-board>
  </view>


• 如果需要修改画板数据，或者监听画板笔画变化：

  <!-- 使用画板 -->
  <view class="drawing-board">
    <drawing-board
      // 如果需要在当前页面获取到组件模板，可以通过加上ID，通过 selectComponent 获得到组件，并直接调用内部方法
      id="drawing-board"
      // 线宽
      line-width="{{lineWidth}}"
      // 线颜色
      line-color="{{lineColor}}"
      // 画板背景颜色，也是图片的背景颜色，默认透明
      bg-color="{{bgColor}}"
      // 画板数据变化，目前只有笔画数变化回调出来
      bind:change="drawingBoardChange"
    >
    </drawing-board>
  </view>


• 在页面上如果需要获取到画板，就可以通过上面的 id 属性配合 selectComponent 获取到组件模板，类似于 Vue 的 refs。

  /**
   * 生命周期函数--监听页面初次渲染完成
   */
  onReady: function () {
    this.data.drawingBoard = this.selectComponent('#drawing-board')
  }


• 如果是通过 wx:if 判断的动态显示画板，则可以在设置显示的代码之后调用获取组件

  showDrawingBoard: function () {
    // 显示画板
    this.setData({ isShow: true })
    // 获取画板组件
    this.data.drawingBoard = this.selectComponent('#drawing-board')
  }


• 获得到组件之后则可以在当前使用页面的 .js 文件中调用组件内部方法

  // demo1/index.js
  Page({

    /**
     * 页面的初始数据
     */
    data: {
      // 当前画板
      drawingBoard: undefined,
      // 画板生成的图片
      imageUrl: '',
      // 线宽度
      lineWidth: 5,
      // 线颜色
      lineColor: '#fff',
      // 背景颜色： 透明
      bgColor: 'rgba(255, 255, 255, 0)'
    },

    // 线宽
    lineWidthChange (e) {
      this.setData({ lineWidth: e.detail.value })
    },

    // 线颜色
    lineColorChange (e) {
      this.setData({ lineColor: e.currentTarget.dataset.color })
    },

    // 背景颜色
    bgColorChange (e) {
      this.setData({ bgColor: e.currentTarget.dataset.color })
    },

    // 清空
    touchClear () {
      // 清空画板
      this.data.drawingBoard.clear()
    },

    // 撤销
    touchRevoke () {
      this.data.drawingBoard.revoke()
    },

    // 生成图片
    touchCreateImage () {
      // 记录图片不保存相册
      this.data.drawingBoard.createImage((isOK, res) => {
        // 生成图片成功
        if (isOK) {
          this.setData({ imageUrl: res.tempFilePath || '' })
        }
      })
    },

    // 保存相册
    touchSave () {
      // 记录图片并保存相册
      this.data.drawingBoard.createImage((isOK, res) => {
        // 生成图片成功
        if (isOK) {
          this.setData({ imageUrl: res.tempFilePath || '' })
        }
      }, true, (isOK, res) => {
        // 保存相册回调
        if (isOK) {
          wx.showToast({
            title: '保存成功',
            icon:'none'
          })
        } else {
          wx.showToast({
            title: '保存失败',
            icon:'none'
          })
        }
      })
    },

    // 画板变化
    drawingBoardChange (e) {
      console.log('当前画板存在的笔画数：', e.detail.strokesNumber)
    },

    /**
     * 生命周期函数--监听页面初次渲染完成
     */
    onReady: function () {
      this.data.drawingBoard = this.selectComponent('#drawing-board')
    }
  })


三、可能会遇到的小问题

• 如果画板下面存在存在滚动视图的话，或出现手势冲突，要么禁止当前页面的滚动，要么通过 catchtouchmove 来处理画板与下面滚动视图的事件传递。

  • .wxml

  <!-- 原始画板 -->
  <view class="drawing-board" catchtouchmove="touchmove">
    <drawing-board></drawing-board>
  </view>


  • .js

  // 拦截触摸事件不要在往下执行
  touchmove () {
    return
  }
