matplotlib.ticker.MaxNLocator

MaxNLocator的源码：matplotlib.org/api/ticker_…

本来想整理一下Locator的子类，但是因为对MaxNLocator类里面的steps参数不了解，因而在这里写下这边文章，记录在阅读源码过程中遇到的问题：

1、

"""Find nice tick locations with no more than N being within the view limits.
Locations beyond the limits are added to support autoscaling."""

在视野之外的Locations会被加起来来适应autoscaling。

可能是这个意思，就是当设置后这个类的参数之后，可能有一些Locator因为不适应参数的要求，比如设置好了间隔数目，坐标轴的显示范围等参数之后，有一些Locator就会被舍弃。

比如：

from matplotlib.ticker import MaxNLocator
import matplotlib.pyplot as plt
loc=MaxNLocator(5,steps=[3])
fig,ax=plt.subplots(1)
ax.xaxis.set_major_locator(loc)
ax.axis(xmax=10,xmin=0)
plt.show()

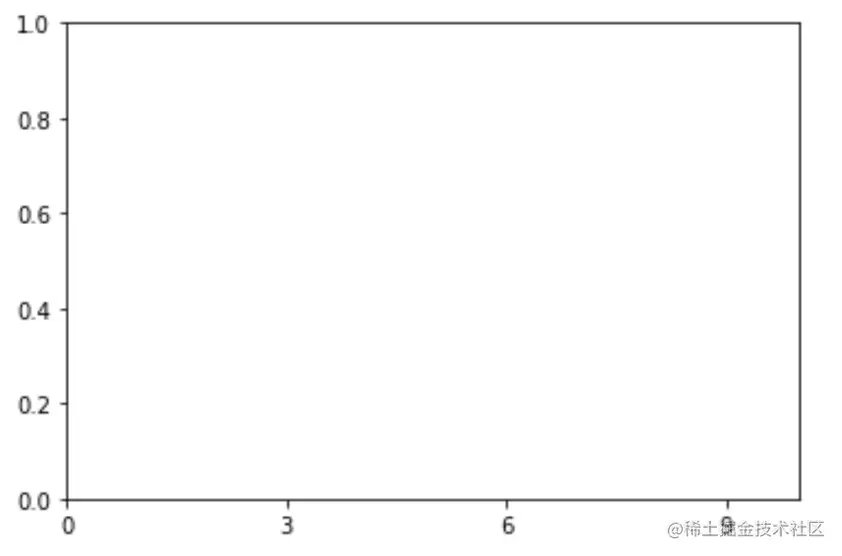

这里我设置好了steps参数和x轴的显示范围，那么本来应该是有五个间隔，为了适应我设置的xmax和xmin参数，只显示了四个locator。这个是我的理解。

2、

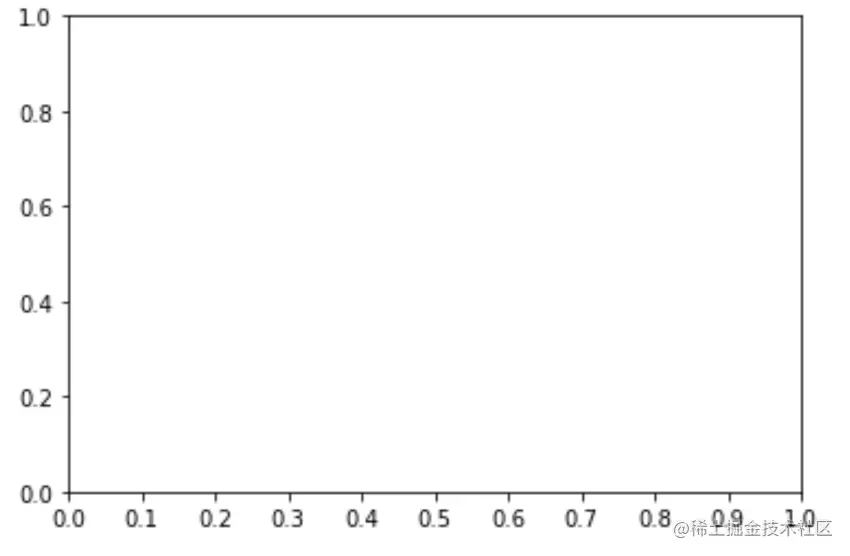

min_n_ticks参数的优先级比任何一个参数的优先级都高，如果其他参数跟min_n_ticks参数有冲突，这个类会强制隐式改变其他的参数。比如：

from matplotlib.ticker import MaxNLocator
import matplotlib.pyplot as plt
loc=MaxNLocator(5,steps=[3],integer=True,min_n_ticks=5)
fig,ax=plt.subplots(1)
ax.xaxis.set_major_locator(loc)
print(loc._nbins)
plt.show()

5

if args:
    if 'nbins' in kwargs:
        cbook.deprecated("3.1",
                         message='Calling MaxNLocator with positional '
                                 'and keyword parameter *nbins* is '
                                 'considered an error and will fail '
                                 'in future versions of matplotlib.')

其中的cbook.deprecated类是matplotlib用来提示用户的类，提示关键字参数。

4、

如果要用位置参数来实例化这个类，只能有一个位置参数，并且无论如何这个位置参数都会对应nbins，那么当你的编译器出现了这个错误，不妨看看你是否用了过多的位置参数。

if len(args) > 1:
    raise ValueError(
        "Keywords are required for all arguments except 'nbins'")

5、对steps参数的要求：

def _validate_steps(steps):
    if not np.iterable(steps):
        raise ValueError('steps argument must be an increasing sequence '
                         'of numbers between 1 and 10 inclusive')
    steps = np.asarray(steps)
    if np.any(np.diff(steps) <= 0) or steps[-1] > 10 or steps[0] < 1:
        raise ValueError('steps argument must be an increasing sequence '
                         'of numbers between 1 and 10 inclusive')
    if steps[0] != 1:
        steps = np.hstack((1, steps))
    if steps[-1] != 10:
        steps = np.hstack((steps, 10))
    return steps

总结几点：

steps必须是一个可迭代对象，具体到这里，就要求是一个数组，并且数组的元素不能小于1或者大于10，还得是一个递增的序列，即前向差分不能小于0。而且在赋值steps参数的时候，不需要刻意把1或者10加进去，最后这个_validate_steps方法都会把1和10加进去。

6、_staircase方法

我没看懂有什么用。

def _staircase(steps):
    # Make an extended staircase within which the needed
# step will be found.  This is probably much larger
# than necessary.
flights = (0.1 * steps[:-1], steps, 10 * steps[1])
return np.hstack(flights)

在steps的前面和后面加上1和第二个元素的十倍，再往后再看看有什么具体作用。

7、_raw_ticks方法

（1）如果nbins设置是auto且坐标轴还没有创建的话，nbins就默认设置为9，也就是设置auto的话会有9个间隔，如果坐标轴已经存在的话，就把这个已经存在的坐标轴的刻度的数目限制在9之内，也就是说已经存在的坐标轴的刻度数目可以小于9个，但是不能大于9个

if self._nbins == 'auto':
    if self.axis is not None:
        nbins = np.clip(self.axis.get_tick_space(),
                        max(1, self._min_n_ticks - 1), 9)
    else:
        nbins = 9

（2）对上限和下限的微小调节，对一般的画图没有很大影响，写源码的太严谨，一个变量，比如steps，变来变去的看得头都晕了，本来想弄清楚steps参数的作用，最后不了了之。

scale, offset = scale_range(vmin, vmax, nbins)
_vmin = vmin - offset
_vmax = vmax - offset
raw_step = (_vmax - _vmin) / nbins
steps = self._extended_steps * scale
if self._integer:
    # For steps > 1, keep only integer values.
    igood = (steps < 1) | (np.abs(steps - np.round(steps)) < 0.001)
    steps = steps[igood]
istep = np.nonzero(steps >= raw_step)[0][0]
# Classic round_numbers mode may require a larger step.
if mpl.rcParams['axes.autolimit_mode'] == 'round_numbers':
    for istep in range(istep, len(steps)):
        step = steps[istep]
        best_vmin = (_vmin // step) * step
        best_vmax = best_vmin + step * nbins
        if best_vmax >= _vmax:
            break
# This is an upper limit; move to smaller steps if necessary.
for istep in reversed(range(istep + 1)):
    step = steps[istep]
    if (self._integer and
            np.floor(_vmax) - np.ceil(_vmin) >= self._min_n_ticks - 1):
        step = max(1, step)
    best_vmin = (_vmin // step) * step
    # Find tick locations spanning the vmin-vmax range, taking into
# account degradation of precision when there is a large offset.
    # The edge ticks beyond vm
    #    #    #    #    # in and/or vmax are needed for the    # "round_numbers" autolimit mode.
    edge = _Edge_integer(step, offset)
    low = edge.le(_vmin - best_vmin)
    high = edge.ge(_vmax - best_vmin)
    ticks = np.arange(low, high + 1) * step + best_vmin
    # Count only the ticks that will be displayed.
    nticks = ((ticks <= _vmax) & (ticks >= _vmin)).sum()
    if nticks >= self._min_n_ticks:
        break
return ticks + offset

8、tick_values方法

用当前实例的steps和nbins参数来进行生成locators，但是这个时候的上下限可以自己设置。在实例化MaxNLocator对象的时候，会自动调用tick_values方法，而且坐标轴的上下限会自动使用get_view_interval方法获取当前坐标轴的坐标轴上下限。

9、view_limits方法

没弄懂，主要是这个语句：

mpl.rcParams['axes.autolimit_mode'] == 'round_numbers'
