OC底层原理之-类结构的cache_t分析

前言

我们之前介绍过类的结构(类的结构传送门)，重点介绍了class_data_bits_t的内部结构。这张我们着重介绍下类结构里的另一个重要的属性cache_t。

初探cache_t

我们先准备环境，创建Person类，在.h，.m，main.m写如下代码

@interface Person : NSObject
- (void)likeFood;
- (void)homeAddress;
- (void)toWorkTime;
- (void)toSleepTime;
@end
@implementation Person
- (void)likeFood {
    NSLog(@"Person say : %s",__func__);
}
- (void)homeAddress {
    NSLog(@"Person say : %s",__func__);
}
- (void)toWorkTime {
    NSLog(@"Person say : %s",__func__);
}
- (void)toSleepTime {
    NSLog(@"Person say : %s",__func__);
}
@end
int main(int argc, const char * argv[]) {
    @autoreleasepool {
        // insert code here...
        Person *p  = [Person alloc];
        Class pClass = [Person class];
        [p likeFood];
        [p homeAddress];
        [p toSleepTime];
        [p toWorkTime];
    }
    return 0;
}

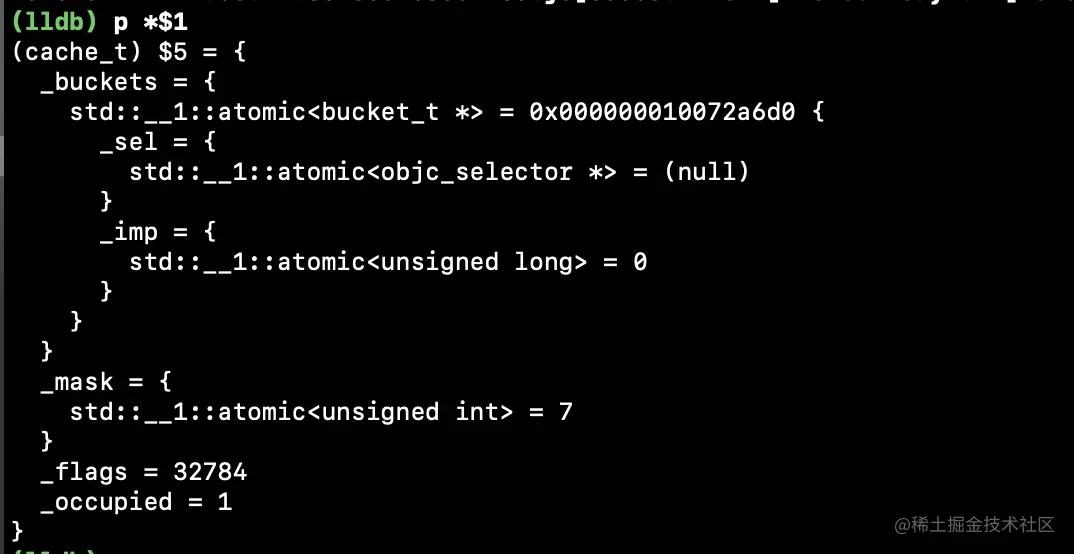

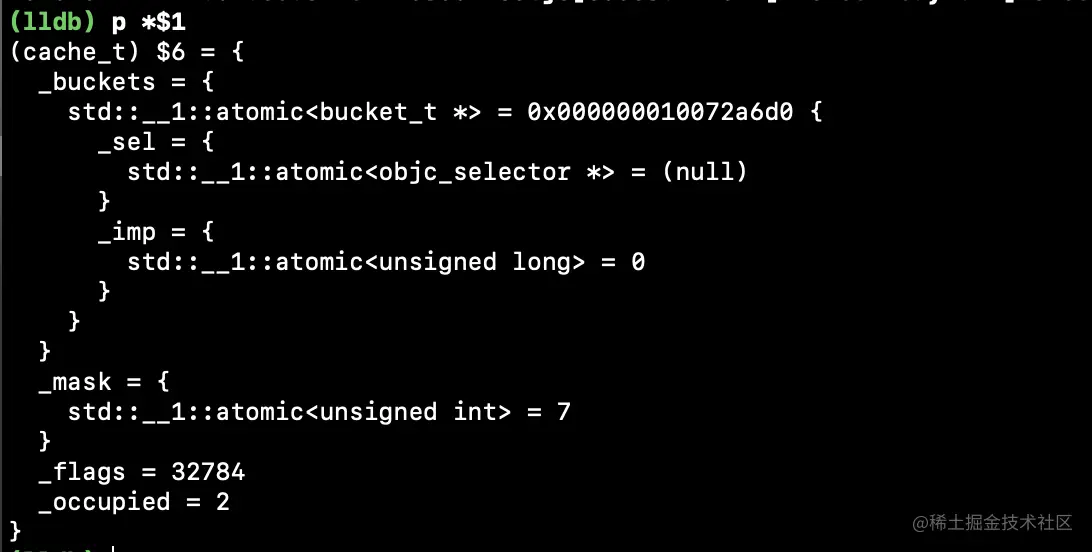

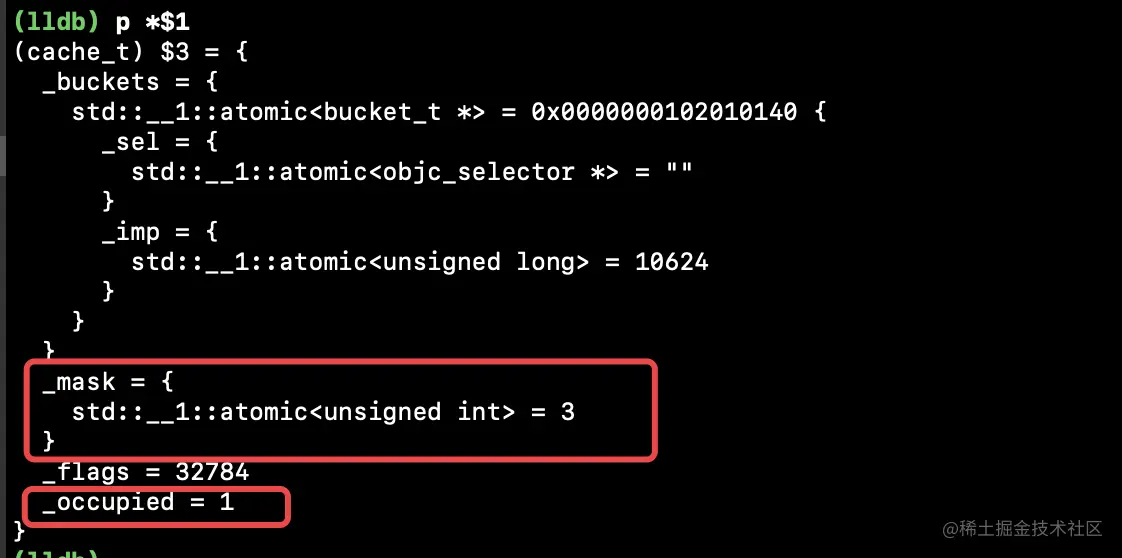

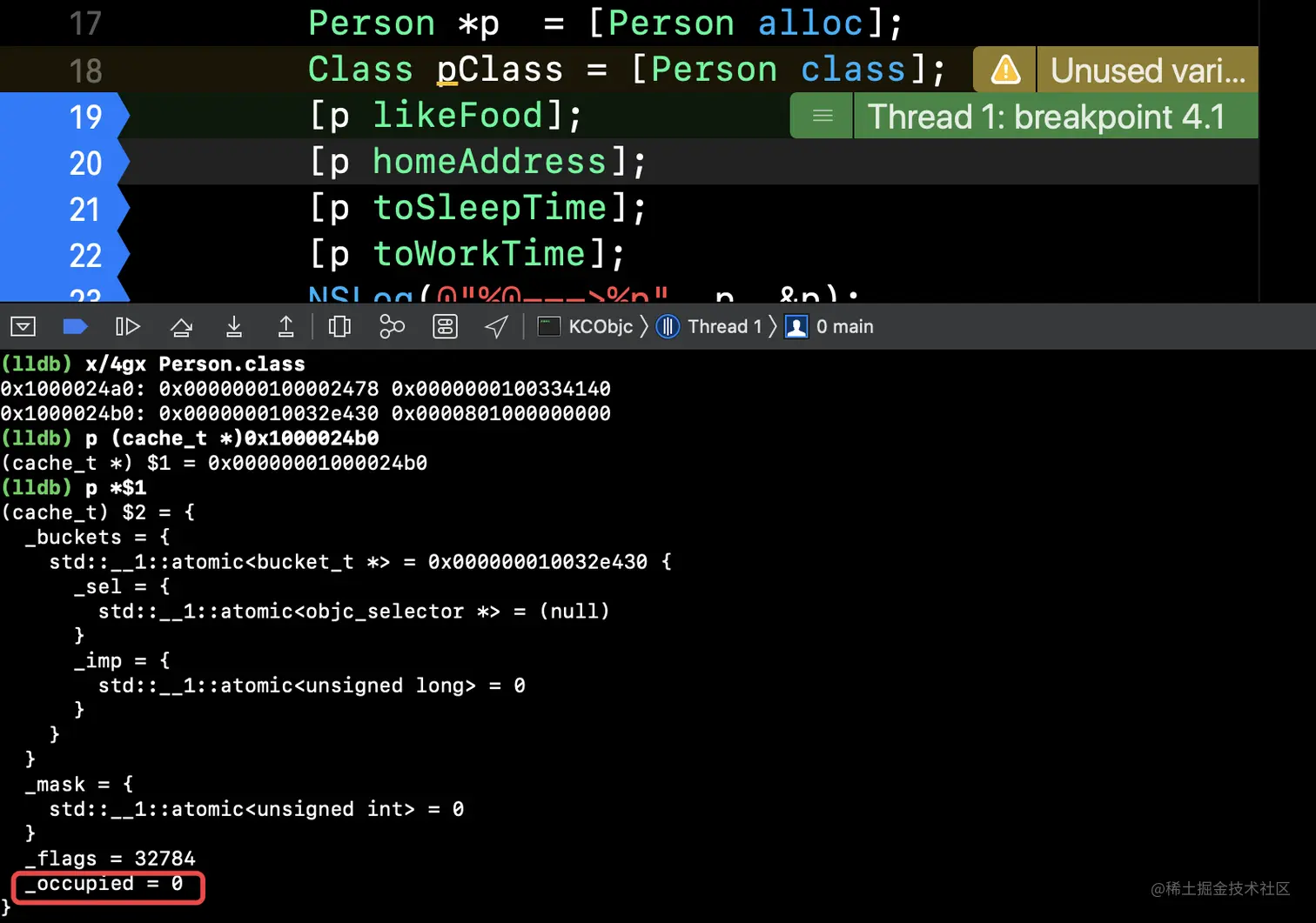

运行打断点，我们知道在获取class_data_bits_t时用了内存平移，这次获取cache_t也应该类似，我们试一下。 我们看到断点还没有执行方法，此时打印的cache_t如上图所示，注意红框内容，此时为0； 我们过一下断点 我们发现红框的内容_mask由之前的0变为了3，_occupied有原来的0变为了1。这中间的变化就是执行了一个方法。我们继续过断点 我们发现_mask还是3并未变化，_occupied有原来的1变为了2。这中间的变化就是又执行了一个方法。我们继续过断点 我们发现_mask由之前的3变为了7，_occupied有原来的2变为了1。这中间的变化就是又执行了一个方法。继续过断点 我们发现_mask还是7并未变化，_occupied有原来的1变为了2。这中间的变化就是又执行了一个方法。

我们发现cache_t的变化跟执行方法有关，因为cache_t是做缓存的，那就可能里面存了执行过的方法。至于_mask跟_occupied的变化规律，我们通过源码来分析。

了解cache_t内部结构

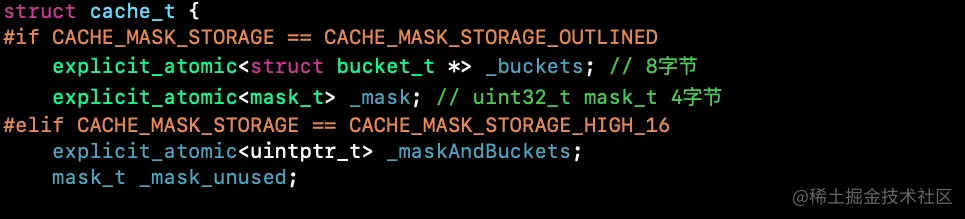

我们看下源码的cache_t内部结构是什么样的，里面代码太多了，只贴重要的信息

• CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_OUTLINED这个指如果是Mac，

• CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_HIGH_16指是真机
• CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_LOW_4指模拟器

我们再去看看bucket_t里面都是什么，贴重要的

explicit_atomic是原子性操作，因为是缓存，所以保证安全

可以看到里面有_imp和_sel其中#if__arm64__如果是真机的意思 我们发现这里面没有我们打印出现的_occupied，那它在哪呢？我们全局搜一下 看了下好像都不对，我们再搜下occupied，我们找打如下的方法

insert是加入的意思，那这个方法是不是向cache_t里插入方法的方法呢？我们打断点验证下。

探究cache_t的插入过程

运行代码，我们发现代码进来了，我们先总览一下这个方法 下面我们解释下方法

• mask_t newOccupied = occupied() + 1;occupied()调用方法，返回的是_occupied,初始值为0，也就是新来一个方法，newOccupied就等于1，来一个方法就+1，它的值相当与当前存了多少方法

• unsigned oldCapacity = capacity(), capacity = oldCapacity;先取旧值capacity()返回的是上次的内存空间大小，让capacity等于上次的空间大小
• if (slowpath(isConstantEmptyCache())) {就是判断当前的cache是否有值，如果没有进入，我们第一次调方法肯定没有值。
• if (!capacity) capacity = INIT_CACHE_SIZE;我们第一次调用capacity肯定为空，所以给capacity赋个零时值为4，INIT_CACHE_SIZE = (1 << INIT_CACHE_SIZE_LOG2),是1左移2位，就是4.
• reallocate(oldCapacity, capacity, /* freeOld */false);reallocate方法内部是初始化cache_t，我们这里是开辟4个空间大小的cache_t
• else if (fastpath(newOccupied + CACHE_END_MARKER <= capacity / 4*3)) {如果newOccupied+1小于等于开辟空间大小的3/4时，就进入，否则就进入下面。我们这里是进去，
• bucket_t *b = buckets();当前的cache_t的sel以及imp对应的哈希表给b
• mask_t m = capacity - 1;是当前的m等于开辟的内存-1.
• mask_t begin = cache_hash(sel, m);是拿当前的m跟方法名通过哈希算法得到下标，cache_hash方法：return (mask_t)(uintptr_t)sel & mask;就是方法名跟当前内存大小取与
• 后面集中说下，把当前方法要存的下标给i，进入循环，这个bucket_t集合取下标i的sel，如果不存在直接将方法名sel以及imp存在bucket_t，跳出循环，如果等于sel则返回结束，如果存在切不等于，那就将算的下标+1在进行哈希运算，得到新的下标，继续比，知道不存在，存入返回结束

我们刚有个判断，如果小于等于开辟空间大小的3/4，就到下面进行存，如果大于会走下面的方法

• capacity = capacity ? capacity * 2 : INIT_CACHE_SIZE;是如果大于开辟内存的3/4，capacity如果存在就开辟之前空间的2倍，如果不存在就开辟4个字节大小

• 后面是给capacity一个最大值，如果大于最大值就取最大值，最大值是1左移16位
• 开辟空间，但跟之前的cache_t为空不同，它会走cache_collect_free方法，这方法是把老的内存方法存到garbage_refs里

上面就是方法调用时如何插入到cache_t中。实际操作发现，如果cache_t存在该方法，再次调用该方法，是不走cache_t::insert方法的

补充内容

后面我有研究了cache_t的方法，现将研究内容写一下，不对的地方希望大家指正。

cache_t判断

isConstantEmptyCache方法理解

第653行，这个判断通过下面的注释我们知道如果cache_t是只读属性，就替换成新的。原因也很简单，因为下面要进行方法写入，这里的cache_t只读明显是不行的。我们需要去看看这个判空是怎么操作的。我们进入方法

之前说了occupied()如果是新的，那么默认值为0，如果不是新的（里面有缓存）那么就不为0，所以如果cache_t不是新的，就返回false。

但是我们还是去看下emptyBucketsForCapacity方法

• 518-522行：就是上锁
• 524行：获取当前cache_t的大小
• 527-529行：大小小于EMPTY_BYTES直接返回新的Buckets（cache_t就是bucket的集合）
• 走到532行说明，大小不小于EMPTY_BYTES此时就是在堆区分配一个buckets。533行就是设置默认值为0。
• 535行就是让index经过一系列的计算（里面是个指数函数）
• 537-554行就是初始化一个等大的空间，将newBuckets存储进emptyBucketsList，把中间空的数组填满，便于hash key 落在之间的对象获取bucket_t数组。
• 返回emptyBucketsList下标为1的元素。 上面判断在653行如果不是新的cache_t，基本上是不会走到655行的。

cache_collect方法理解

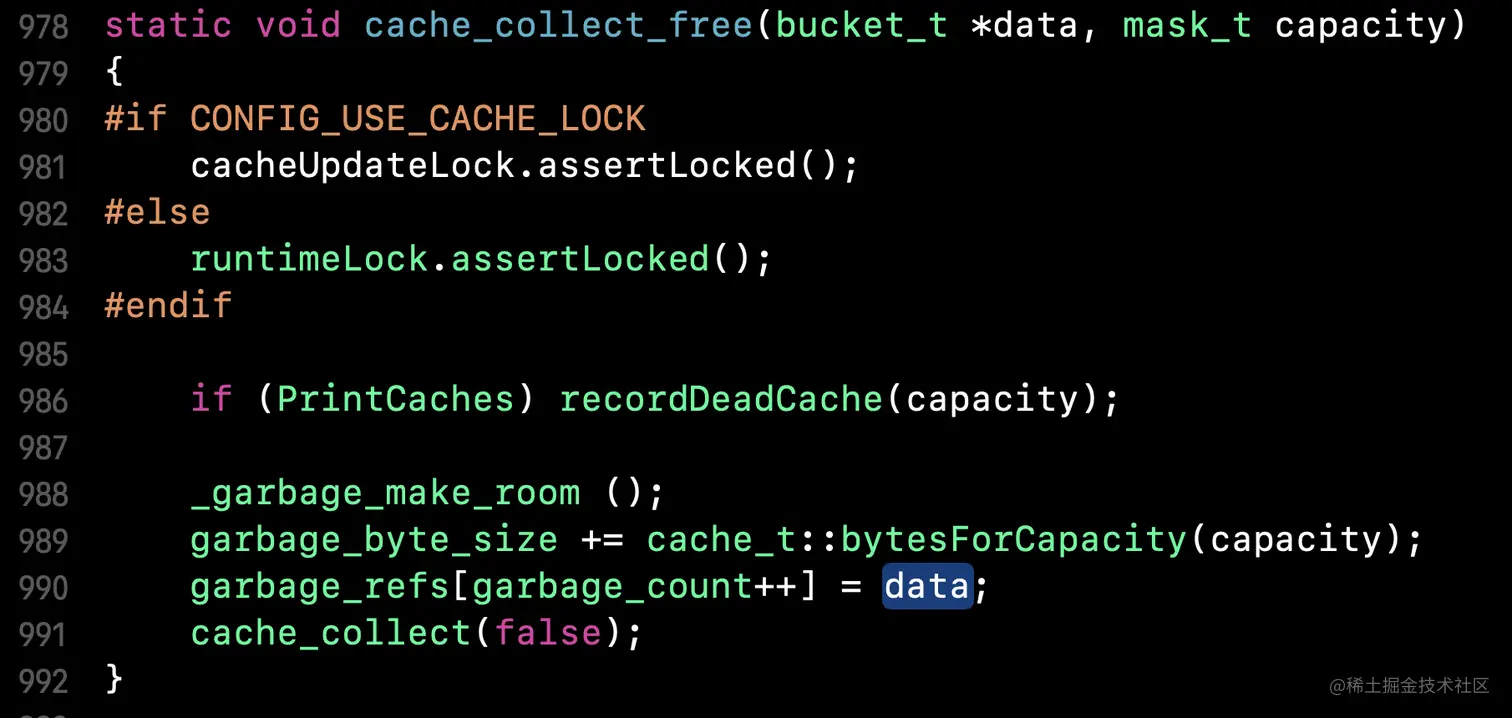

上面讲到，如果调用了reallocate方法，oldCapacity旧值存在（不是新值）就会调用cache_collect_free方法，下面我们看下cache_collect_free方法，下图

• 981-984行：还是加锁
• 986行：PrintCaches是否开启方法写入
• 988行：就是对garbage进行扩容
• 989行：就是将老的缓存大小记录下来（累加到garbage_byte_size）
• 990行：就是将缓存值存到garbage_refs中
• 991行：调用cache_collect传入false

下面我们看下cache_collect方法 说明：折叠的方法是不用看的，PrintCaches是是否开启日志打印，我们没开启，所以不用看（1023，1046行）。1023行，因为我们刚传的是false，所以判断会走1013行

• 1001-1005行：上锁
• 1008-1010行：就是判断garbage是不是满了，如果未满且传值为false，直接返回。如果满了就继续走
• 1012-1022行：如果为false，就判断是否有在查询缓存，如果有就返回，没有继续
• 1037-1041行：清除garbage将garbage存的数据释放
• 1047-1048行：都置为0. 什么时候会清garbage，发现只有刷新所有方法缓存才会清。目前只有调用instrumentObjcMessageSends置为YES。 以上就补充内容

下面我们运行去打印cache_t的内容

打印cache_t

打印过程及分析

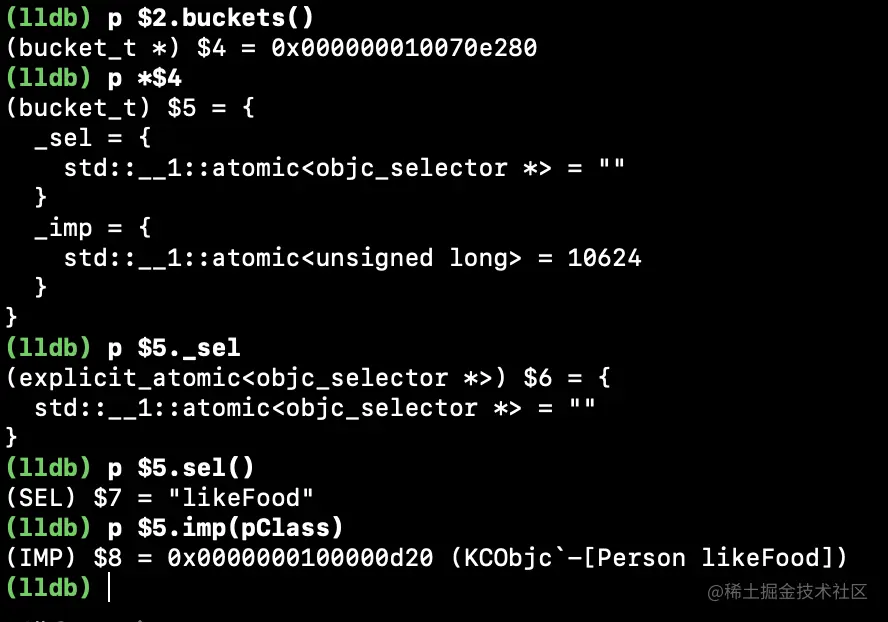

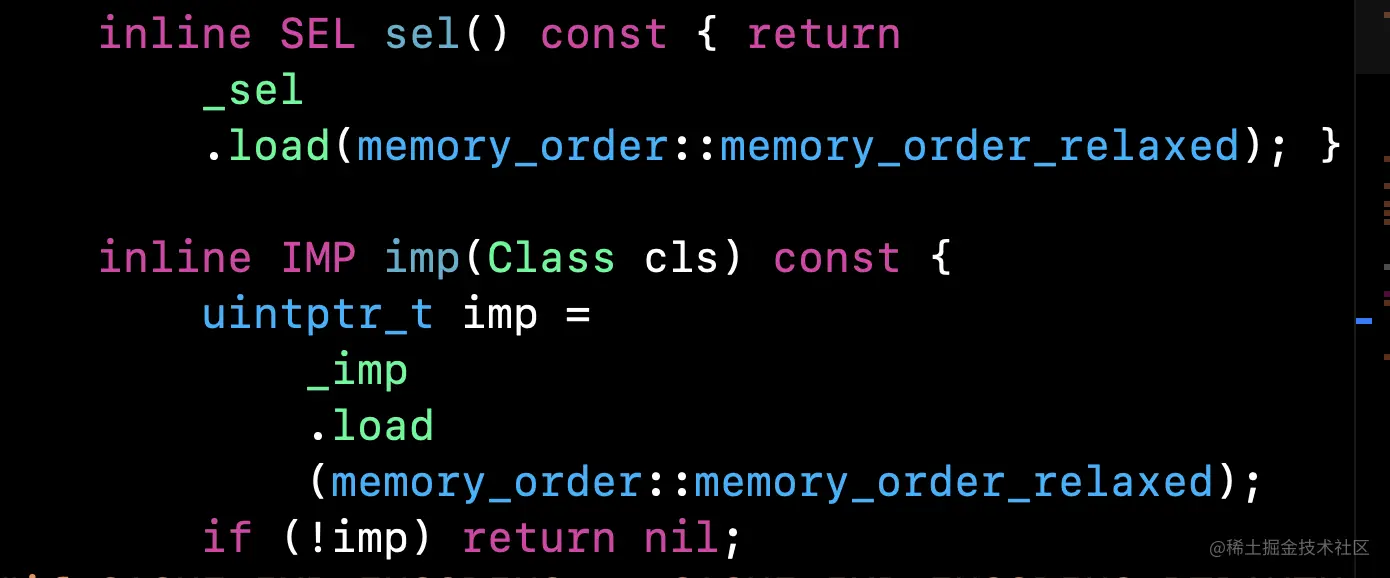

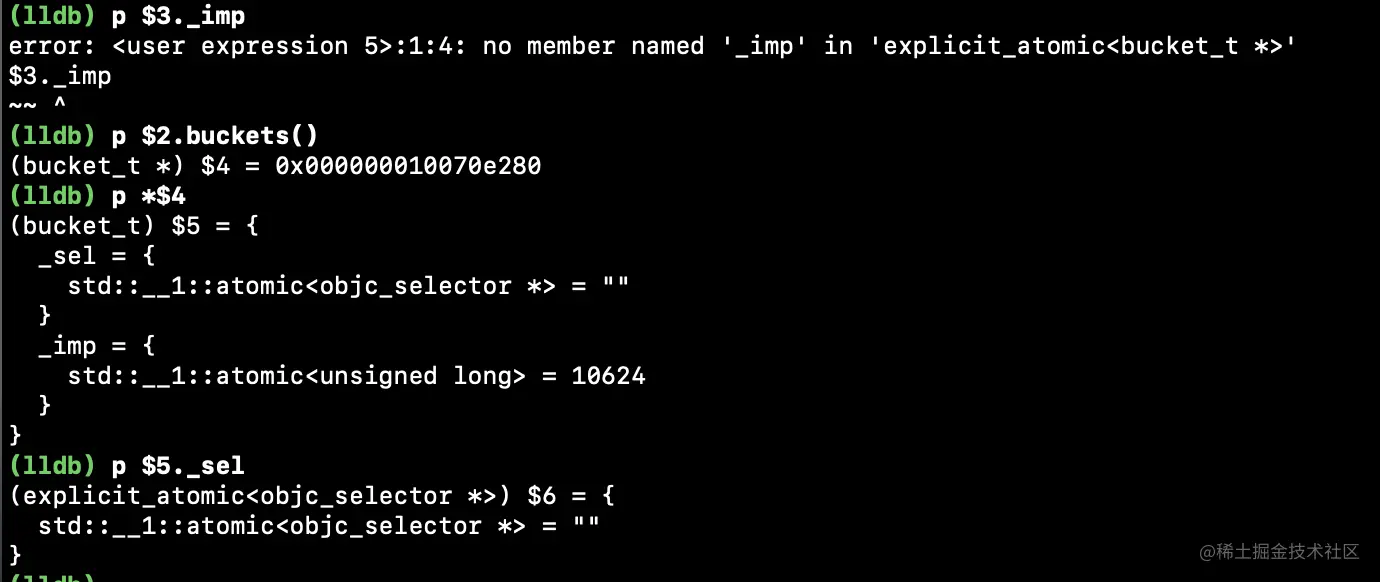

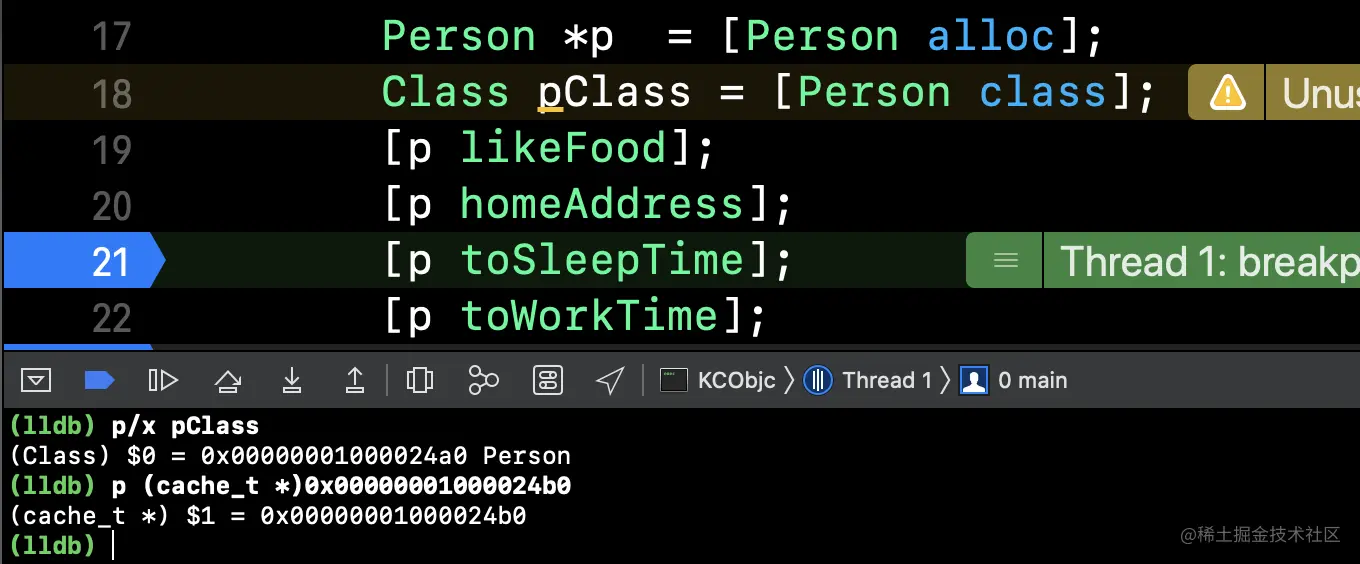

我之前文章写过如何打印class_data_bits_t（传送门)，打印cache_t也是一样的方法 我们运行代码，打断点 因为cache_t在class中是偏移了16字节，故需在class首地址偏移16 我们打印*$1取出$1地址下的信息， 按着class_data_bits_t，类推，cache_t里包含_buckets，_mask（因为实在mac上运行）， 而_buckets里面又包含imp，sel，打印应该如下 我们发现不对，这是为什么？我们在找class_data_bits_t，先调用data()方法获取都bits.data()，返回的是class_rw_t类型的对象，接着我们调用的获取属性方法properties()，获取方法列表方法methods()，而不是直接拿的属性。那cache_t有没有这些方法呢？我们查看cache_t源码 上图红框所示，获取bucket_t的方法，第一个是返回empty的Buckets。知道这些，我们在打印 在打印sel的时候又不对了，我们再去bucket_t方法里寻找，发现下图 sel()是获取SEL方法，imp(Class cls)是获取imp方法，所以我们._sel是不对的。我们按方法打印 打印出来我们想要的方法了。imp(pClass)，是因为imp是需要跟class参数的。

通过上面的打印我们总结如下

• 结构体属性的指针打印，可以通过偏移量进行
• 获取属性，优先使用方法，查看整个方法，看看有没有返回该属性的方法，有的话优先使用
• *$1这种是拿到$1地址N内存储的内容，它的内容包含这块内容的指针地址，需要拿地址才能获取到它的内容

如何打印下个方法呢？上面我们分析cache_t的存入，方法是转成bucket_t类型通过哈希算法存到cache_t的，所以他们下标是不连续的，是根据哈希算法得到的值，我们上面已经获取到一个likeFood的bucket_t，那么homeAddress的bucket_t是不是在下一位，试一下 拿到homeAddress了

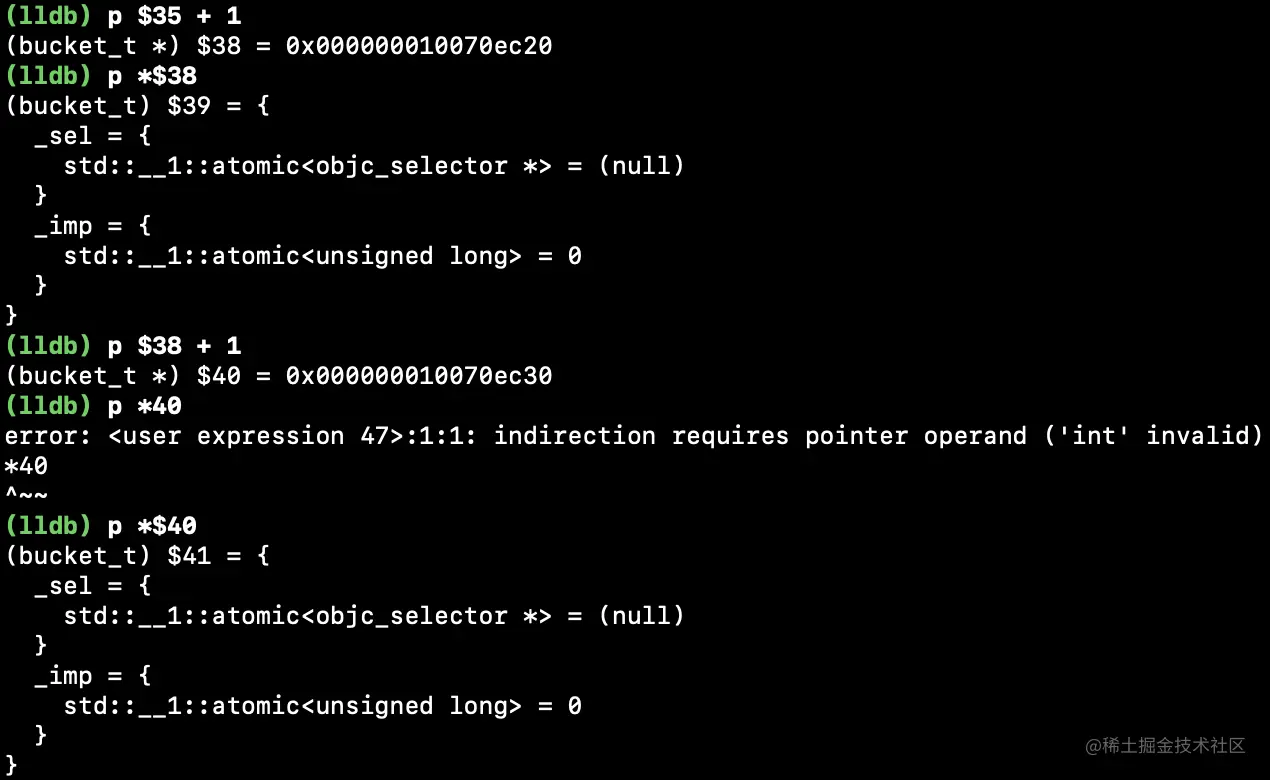

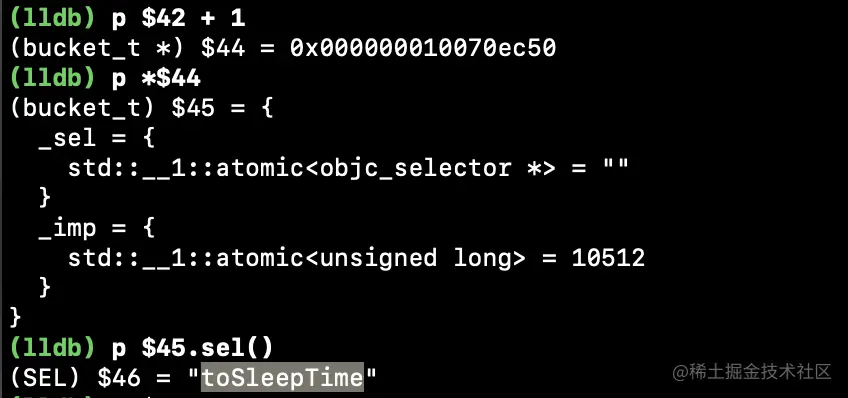

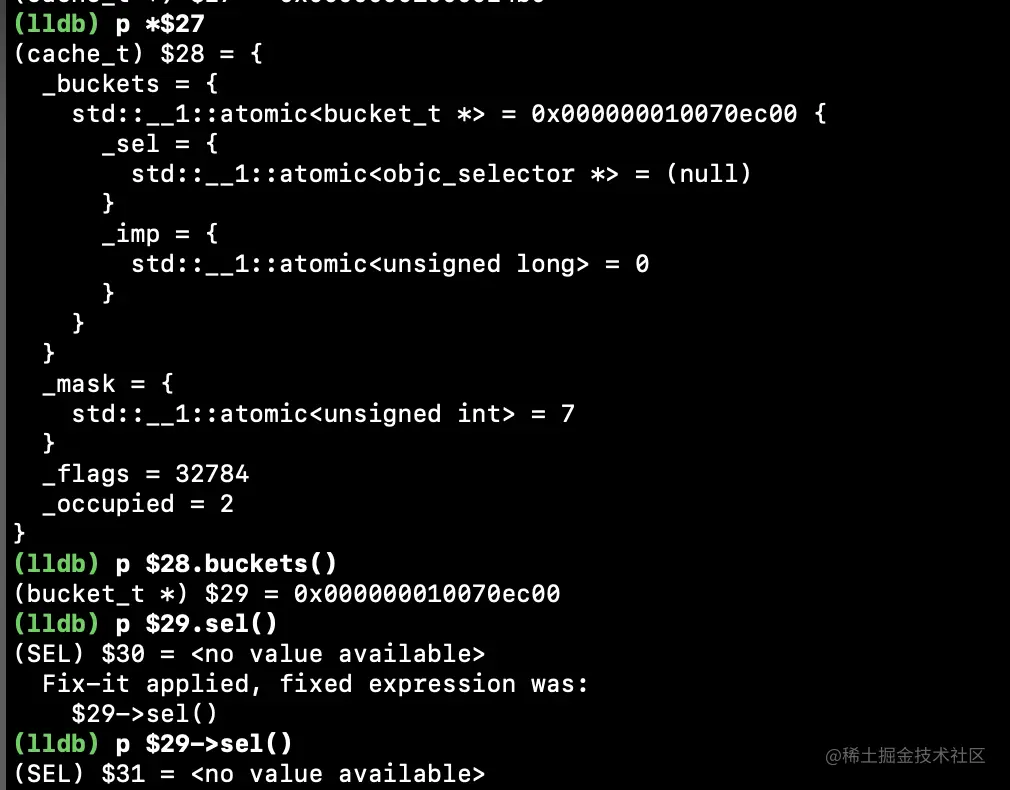

上面我们探究的是_mask为3，_occupied为2的情况，我们看下_mask为7，_occupied为2的情况，打印出现有意思的情况，打印比较长 第一次打印什么都没有，该bucket_t为空，不存在值 打印有值，把toWorkTime打印出来了。，继续下一位 打印也是什么都没有，我们的toSleepTime还没找到，继续平移下一位 依然什么都没有，继续下一位 这次打印，我们找到了toSleepTime，我们继续打印完，看看有没有我们前面调用的likeFood方法。 到此打印完了，我们移动了7次，内存打印完，并没有发现之前调用的likeFood以及homeAddress方法。总结如下：

• 方法位置是无序的，是根据哈希算法算的位置，所以方法没有前后之分，算的是什么位置，就在什么位置。

• 内存不够的时候，开辟新内存，会将原来的存储内容清空

上面讲cache_t的存储过程，打印也印证了我们的分析。

最后

传一张cache_t的流程图 cache_t的过程分析完了
