项目准备

本系列将全程采用TypeScript进行代码编写，你可以直接复制模板项目开始代码的编写。模板项目主要帮助你完成了以下工作

项目构建和运行的相关配置
对TypeScript的支持
创建Canvas，获取WebGL上下文并开启渲染循环

克隆示例项目，复制根目录下的start project的文件夹到你喜欢的位置，可以任意更换文件夹名称。复制项目后在根目录执行yarn install，然后运行yarn start可以在浏览器看到执行结果。src/index.ts是代码的总入口，你可以随意更改其中的代码来练习学习的内容。

下面简单看一下src/index.ts中的代码。

声明Canvas和WebGL上下文对象，WebGL上下文类似于2D绘制的上下文，上面挂载了WebGL的相关API

let gl: WebGLRenderingContext = null;
let canvas: HTMLCanvasElement = null;

创建Canvas并插入到DOM中，设置大小为整个窗口，然后获取WebGL上下文

// 准备WebGL的绘制上下文
function prepare() {
    canvas = document.createElement("canvas");
    canvas.width = window.innerWidth;
    canvas.height = window.innerHeight;
    canvas.style.width = '' + window.innerWidth;
    canvas.style.height = '' + window.innerHeight;

    document.body.append(canvas);
    window.onresize = function(evt: Event) {
        console.log(evt);
        canvas.width = window.innerWidth;
        canvas.height = window.innerHeight;
        canvas.style.width = '' + window.innerWidth;
        canvas.style.height = '' + window.innerHeight;
    };
    gl = canvas.getContext("webgl");
}

使用requestAnimationFrame构建渲染循环。render在调用结束时通过requestAnimationFrame触发浏览器重绘，重绘时浏览器会再次调用render。每秒的最高循环次数和浏览器支持的最高帧率有关，一般来说可能是30或者60。

function render() {
    // logic code

    requestAnimationFrame(render);
}

在window.onload时启动上面的代码

window.onload = () => {
    // 主流程
    prepare();
    render();
}

坐标系

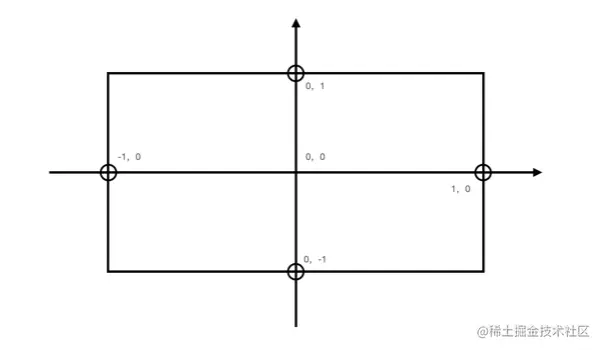

在正式介绍本小节的WebGL项目之前，先来简单说下WebGL使用的坐标系，它的坐标原点在Canvas中间，x轴从左到右为正方向，y轴从下到上为正方向，x轴的范围从-1到1，y轴也是如此，大致如下图所示

不管是渲染2D图形还是3D图形，最终还是在2D坐标系中进行绘图。我们的3D坐标系只是抽象出来的坐标系，方便我们进行3D图形操作。后面会提到很多坐标系，我们会通过矩阵在这些坐标系中进行切换，但是不管怎么切换，最终都是要映射到2D坐标系中进行绘制的。

使用WebGL渲染一个三角形

接下来我们通过一个经典的三角形渲染的例子来理解WebGL的绘图流程，首先按照上一小节介绍的WebGL绘图流程逐步介绍相关的代码

Vertex Data

这一步准备顶点数据，并把它传递给GPU

var vertexData: WebGLBuffer;


// Prepare Vertex Data
let vertices = [
    -0.5, -0.5, 0, // 左下角
    0.5, -0.5, 0, // 右下角
    0, 0.5, 0, // 中上
];

// 在GPU上为顶点数据开辟空间
vertexData = gl.createBuffer();
// 将上面开辟的空间进入编辑模式
gl.bindBuffer(gl.ARRAY_BUFFER, vertexData);
// 向上面开辟的空间写入数据
gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(vertices), gl.STATIC_DRAW);

三角形有三个顶点，我们用三个数字表示一个顶点的坐标x，y，z，vertices包含9个数字，也就是3个顶点的坐标。vertexData是WebGLBuffer类型的变量，我们可以使用它向GPU传递顶点数据。在WebGL中，向GPU传递数据一般有三个基本步骤

vertexData = gl.createBuffer();，在GPU上创建一块数据缓冲区
gl.bindBuffer(gl.ARRAY_BUFFER, vertexData)，将数据缓冲区绑定到某个Target上，WebGL定义了很多Target，用来表明数据的用处，这里我们的数据缓冲区用于存放顶点数据，所以使用gl.ARRAY_BUFFER
gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(vertices), gl.STATIC_DRAW);，向gl.ARRAY_BUFFER这个Target绑定的数据缓冲区写入数据

注意，这里上传数据使用new Float32Array是为了让每个数字都被转换成32位（4字节）宽度的浮点类型，因为GPU对数据所占字节数很敏感，我们所传的每个数据都必须严格按照它所规定的宽度传递。gl.STATIC_DRAW表示所传数据不会再更改，WebGL会根据你是否更改数据来优化数据放置的内存位置。

Vertex Shader

之前我们有说过，Shader就是跑在GPU上的程序，为了使用 Vertex Shader 和 Fragment Shader，我们需要对它们进行编译，链接，然后才能运行。因为WebGL的Shader用的是C语言，所以这个过程和构建一个C语言程序基本类似。

首先我们定义Shader的源码，由于我们需要同时将Vertex Shader 和 Fragment Shader编译链接成一个GPU上的程序，所以这里将它们的源码全部列出

let vertexShaderCode =
"attribute vec4 position;"+
"void main() {" +
    "gl_Position = position;" +
"}";
let fragmentShaderCode =
"void main() {"+
    "gl_FragColor = vec4(1.0, 1.0, 1.0, 1.0);"+
"}";

这里Vertex Shader很简单，将你传入的顶点位置直接传递给下一步，gl_Position是保留关键字，表示你想给下一步传递的值。类型是vec4，包含x, y, z, w四个数值，x，y，z表示三个纬度的坐标，w是为了可以和矩阵相乘，增加的一个纬度，一般值为1。

接着就是将这两个源码编译成GPU程序

function compileShader(shaderSrc: string, shaderType: number): WebGLShader {
    let shader = gl.createShader(shaderType);
    gl.shaderSource(shader, shaderSrc);
    gl.compileShader(shader);
    if (!gl.getShaderParameter(shader, gl.COMPILE_STATUS)) {
        console.log('An error occurred compiling the shaders: ' + gl.getShaderInfoLog(shader));
        gl.deleteShader(shader);
        return null;
    }
    return shader;
}

compileShader用于编译Shader的源码，你需要指定Shader的类型，是Vertex Shader 还是 Fragment Shader

function createProgram() {
    program = gl.createProgram();

    vertexShader = compileShader(vertexShaderCode, gl.VERTEX_SHADER);
    fragmentShader = compileShader(fragmentShaderCode, gl.FRAGMENT_SHADER);
    gl.attachShader(program, vertexShader);
    gl.attachShader(program, fragmentShader);
    gl.linkProgram(program);

    if (!gl.getProgramParameter(program, gl.LINK_STATUS)) {
        console.log('Unable to initialize the shader program: ' + gl.getProgramInfoLog(program));
    }
    return program;
}

createProgram将两个Shader的编译产物链接成GPU程序program，它的类型是WebGLProgram。当我们要使用这个GPU程序的时候，调用gl.useProgram(program)即可。

最后我们将第一步的顶点数据传递给Vertex Shader

首先指定使用上面的GPU程序

gl.useProgram(program);

绑定顶点数据的缓冲区到gl.ARRAY_BUFFER这个Target，这样后面的vertexAttribPointer才可以访问到这些数据

gl.bindBuffer(gl.ARRAY_BUFFER, vertexData);

激活Vertex Shader的position属性

let positionLoc = gl.getAttribLocation(program, 'position');
gl.enableVertexAttribArray(positionLoc);

设置position和顶点数据的对应方式

gl.vertexAttribPointer(positionLoc, 3, gl.FLOAT, false, 4 * 3, 0);

上面的代码表示每隔4 * 3（第5个变量）个字节从顶点数据取3（第2个变量）个Float（第3个变量）类型的数据作为Vertex Shader输入变量position，从第0（第6个变量）个字节开始取。之前有提到过，每个顶点都会经过一次Vertex Shader，这里Vertex Shader一共会被调用3次，position的值分别就是-0.5, -0.5, 0，0.5, -0.5, 0，0, 0.5, 0。

Primitive Assembly

一般来说，我们在调用draw开头的API时需要告知GPU我们希望以什么样的形式组装这些顶点，比如gl.drawArrays方法

gl.drawArrays(gl.TRIANGLES, 0, 3);

上面的代码表示使用第0，1，2三个顶点，构造一个三角形。gl.TRIANGLES模式下GPU每三个点构造一个三角形，如果你希望构造2个三角形，那么就需要6个顶点。除了这个模式，还有其他模式可以选择，这个在后面会介绍到。

Rasterization

这一步是GPU自动完成的，并不需要我们介入，GPU将上面输出的三角形进行光栅化，得到一系列的像素。

Fragment Shader

上一步产生的每个像素都会经过Fragment Shader来设置颜色。Fragment Shader的编译链接在Vertex Shader那一步已经介绍，我们通过gl.useProgram(program)就可以激活链接在其中的Fragment Shader了。例子中Fragment Shader只做了一件事情，将每个像素设置成为白色，我们通过设置gl_FragColor来设置像素颜色。它的类型也是vec4，每个分量取值范围从0到1，代表r,g,b,a，你可以自行更改数值来体验一下颜色的变化

void main() {
    gl_FragColor = vec4(1.0, 1.0, 1.0, 1.0);
}

Per-Fragment Operations

例子中我们还没有用到相关操作，等我们需要渲染3D物体的时候，我们就会用到诸如gl.enable(gl.DEPTH_TEST)这类的Per-Fragment Operation了。

Present

这一步WebGL帮助我们做了，前面的步骤会将像素写入到一块GPU内存区域（也就是FrameBuffer），然后WebGL通过双缓冲区交换将其显示在屏幕上。如果需要做离屏的绘图，对这一块就需要进行更深入的研究了。

补充

除了上述的主流程之外，例子中还有viewport，clearColor，clear三个方法，下面简单介绍一些它们的用处

viewport

指定绘制的区域，四个参数单位都是像素，分别是x，y，width，height。如果将width，height改为canvas宽高的一半，那么将会在左下角绘制一个完整的三角形，它的坐标系是左下角是(0, 0)，右上角是(canvas.width, canvas.height)

gl.viewport(0,0,canvas.width/2,canvas.height/2);

你也可以利用viewport绘制四个三角形，对render中的代码做如下变动

gl.clearColor(0.2, 1, 1, 1.0);
gl.clear(gl.COLOR_BUFFER_BIT);

let drawSeq = () => {
    gl.useProgram(program);
    gl.bindBuffer(gl.ARRAY_BUFFER, vertexData);
    let positionLoc = gl.getAttribLocation(program, 'position');
    gl.enableVertexAttribArray(positionLoc);
    gl.vertexAttribPointer(positionLoc, 3, gl.FLOAT, false, 4 * 3, 0);

    gl.drawArrays(gl.TRIANGLES, 0, 3);
}

gl.viewport(0,0,canvas.width/2,canvas.height/2);
drawSeq();
gl.viewport(canvas.width/2,0,canvas.width/2,canvas.height/2);
drawSeq();
gl.viewport(canvas.width/2,canvas.height/2,canvas.width/2,canvas.height/2);
drawSeq();
gl.viewport(0,canvas.height/2,canvas.width/2,canvas.height/2);
drawSeq();

clearColor

这个方法就是设置清空画布的颜色，参数是r，g，b，a，取值从0到1。

clear

这个方法会使用clearColor设置的颜色清空画布。

总结

本小节介绍了WebGL绘图流程的每一步所对应的代码，有些代码的编写方式和参数风格你可能感觉不适应，因为WebGL的API方法基本都是从OpenGL的C语言API 1:1迁移过来的。在后面的章节中会对这些API进行展开讲解，这里只做一个初步的展示。

WebGL学习03-动手来写第一个WebGL程序
