用例图

静态结构图

• 类图 类与类之间的静态关系
• 对象图
• 包图
• 组件图
• 部署图

动态行为图

• 交互图
• 状态图
• 活动图

类图

描述类与类之间的静态关系

类之间的关系

• 依赖
  类中使用到了对方。
  以下情况
  • 作为成员属性出现
  • 作为方法的返回值
  • 作为方法的接收参数
  • 作为方法中的局部变量
• 泛化（继承）
  也就是作为继承的父类，依赖关系的特例。

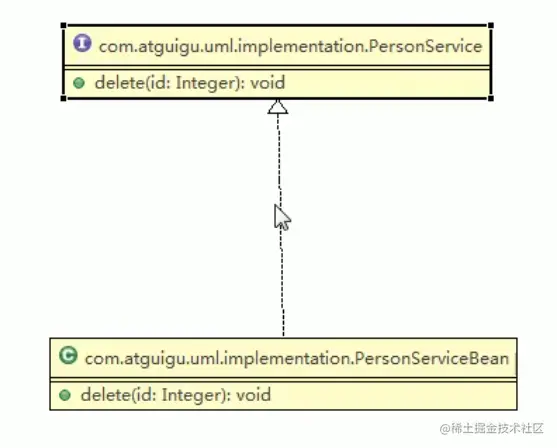

• 实现 实现关系
• 关联 依赖的特例，类与类之间的联系
  • 导航性

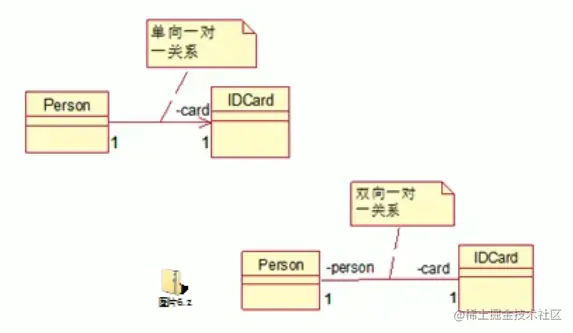

    • 单向关系 Person 中有成员变量 IDCard IDCard 中没有 Person
    • 双向关系
  • 多重性
• 聚合与组合

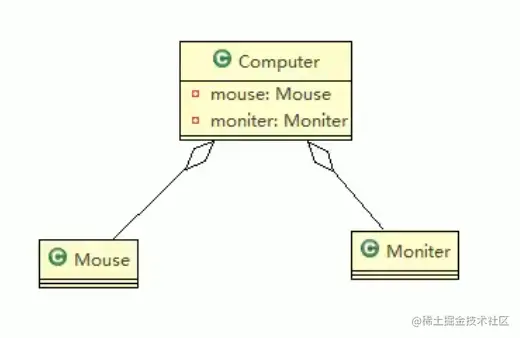

  • 聚合关系
    关联关系的特例，表示整体与部分的关系，整体和部分可以分离
  • 组合关系
    整体与部分不可分离 注意
    如果聚合关系中，存在级联删除，比如 A 中聚合了 B，而且删除 A 同时会删除 B，则 A、B此时为组合关系。
