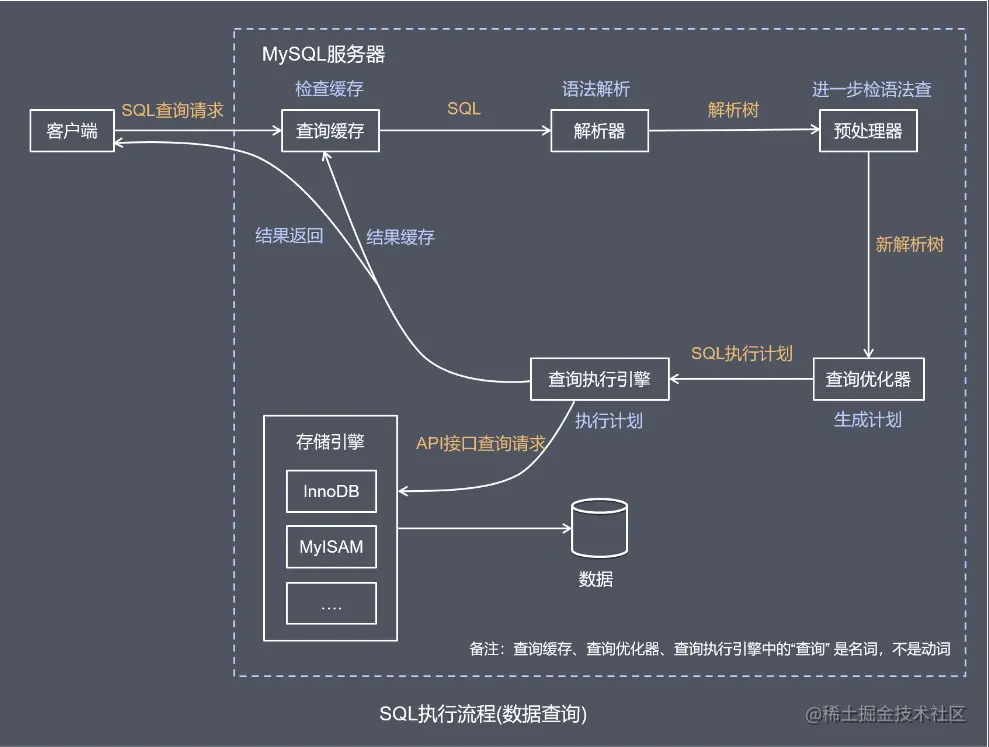

一个完整的MySQL查询如下：
但Spark SQL多少有些不同。因为Spark是出于大数据批处理的设计而诞生的。所以仅仅负责参与数据的计算。存储可以对接HDFS,Hive等数据库。接下来的文章，仅针对计算而展开
解析阶段
逻辑执行计划阶段会将用户的SQL语句转换成树型数据结构(逻辑算子树)，SQL语句中蕴含着逻辑映射到逻辑算子树的不同节点
enmm 经过查询资料之后，发现有一篇文献中的章节描述的不错,所以这里放出原文链接以及部分相关思考Spark SQL Relational Data Processing in Spark
为了实现Spark SQL，设计了一个新的可扩展优化器Catalyst，基于Scala的函数式编程构建。Catalyst的可扩展设计有两个目的：
- 在Spark SQL中更加容易地添加新的优化技术和特性，尤其是在大数据中要解决遇到的各种问题（比如，半结构化数据和高级分析）。
- 让外部开发者能够扩展优化器，例如通过加入数据源的特定规则，能够将过滤或聚合下推到外部存储系统中，或者支持新的数据类型。Catalyst对RBO和CBO都支持。
虽然，可扩展优化器在过去已经被提出，但一般要求比较复杂的DSL来指定规则，和一个优化器编译器来将规则翻译为可执行代码。这将导致一个很重的学习曲线和维护负担。相反，Catalyst使用Scala函数式编程的标准特性，比如模式匹配，让开发人员使用完整的编程语言，同时使规则易于指定。函数式语言的设计部分是为了构建编译器，所以发现Scala非常适合这个任务。然而，Catalyst是第一个基于这种语言构建的生产级质量的查询优化器。
在核心代码中，Catalyst包含了一个通用的库，用于表示trees，和应用rules来看你管理trees。在这个框架之上，针对关系查询处理，已经建了许多的库（比如expressions、逻辑查询计划），以及都许多规则用于处理查询执行的不同阶段，包括分析、逻辑优化、物理计划以及codegen来将部分查询编译为Java字节码。针对最后一个，我们使用了另外一个Scala特性quasiquotes，使得运行时从可组合的表达式生成代码更加容易。最后，Catalyst提供了许多扩展点，包括外部数据与啊以及用户自定义类型。
1 Trees
在Catalyst中最重要的数据类型就是由多个node对象构成的tree。每个node有一个类型、0或多个子节点。新的node类型通过Scala定义，作为一个TreeNode的子类。这些对象是不可变的，可以通过函数式转换来控制，这个在后续章节讨论。
正如下面的例子，假设针对一个简单的表达式语言，有三个node类：
- Literal(value: Int)： 一个常量值；
- Attribute（name: String)： 一个输入row的属性，例如，”x”；
- Add(left: TreeNode, right: TreeNode)： 两个表达式求和。 这些类用来构建tree，例如，表达式x+(1+2)，如图2所示，将通过如下Scala代码表示：
Add(Attribute(x), Add(Literal(1), Literal(2)))
2 Rules
Trees是可以通过Rules来控制的，规则一中可以将一个tree转化为另一个tree的functions。虽然一个规则在输入的tree上（假定tree就是一个Scala对象）可以执行任意代码，但大部分方式是通过一个模式匹配functions集合，来检索和使用特定的结构来替换子树。
模式匹配是许多函数式语言的一个特性，可以从关系代数数据类型的内嵌结构中抽取相关的信息。在Catalyst中，trees提供了一个transform的方法，可以在tree的所有节点上递归应用模式匹配函数，将每个符合模式的节点tranform成一个结果。例如，可以实现一个规则，折叠常量的Add操作，如下：
tree.transform {
case Add(Literal(c1), Literal(c2) => Literal(c1+c2)
}
将这个规则，应用在x+(1+2)的树上，在图2中，合并成一个新的tree为x+3。case关键词是Scala中标准模式匹配的语法，可以用来匹配一个对象的类型，以及根据给定的名称来抽取值（如c1和c2）。
这个传递给transform的模式匹配表达式是一个partial function（偏序函数），意味着它只需要匹配所有可能的输入树的子集。Catalyst将测试给定规则适用于树的哪些部分，自动跳过并降序到不匹配的子树中。这个能力使得规则只需要应用在给定优化的树，没有匹配的部分不用考虑。因此，rules不需要被修改为算子的新类型，加入到系统中。
在同样的transform调用中，rules（以及Scala的模式匹配）能够匹配多个模式，使得它可以同时实现多个transformations：
tree.transform {
case Add(Literal(c1), Literal(c2) => Literal(c1+c2)
case Add(left, Literal(0)) => left
case Add(Literal(0), right) => right
}
实际上，rules也许需要执行多次才能完全transform一个tree。Catalyst将rules分组为batches，执行每个batch直到达到一个固定点，也就是在应用这些规则之后，直到tree停止改变。将规则运行到固定点意味着每个规则都可以是简单和自包含的，但最终仍然会对树产生更大的全局影响。在上述示例中，重复应用规则将会常量折叠一个更大的trees，比如(x+0)+(3+3)。在另一个例子中，第一个batch也会分析一个表达式，给所有attributes分配类型，而第二个batch也许会使用这些类型进行常量折叠。在每个batch处理之后，开发人员还可以对new tree运行健全性检查（例如，查看所有属性是否都被分配了类型），通常也是通过递归匹配来编写的。
最后，rule的条件和它们的内部包含任意Scala代码。这使得Catalyst比起DSL在优化器方面更加强大，同时保持了简单规则的简洁性。
在我们的经验中，在可变trees上的函数式transformations使得整个优化器更加容易推理和调试。还可以做到在优化器中实现并行化，虽然我们还没有使用到它。
3 在SparkSQL中使用Catalyst
我们在4个阶段使用Catalyst的通用tree transformation框架，如图所示：
- 分析逻辑计划来解析引用；
- 逻辑计划优化；
- 物理计划；
- 代码生成，将查询部分逻辑编译为Java字节码。(ps:比如全阶段代码生成wholeCodegen)
- 在物理计划阶段，Catalyst也会生成多个计划，然后基于代价进行比较，其他所有阶段都是基于规则的。每个阶段使用不同类型的tree nodes；Catalyst包含了表达式、数据类型、逻辑和物理算子的。node库。
3.1 分析
Spark SQL从一个SQLParser返回的AST或者使用API创建DataFrame对象开始关系计算。在这两个场景中，这个关系包含了unresovled的attribute引用或者关系：例如，在SQL查询SELECT col FROM sales中，col的类型或者列名是否有效都是未知的直到我们找到表sales。如果我们不知道它的类型或者还没有匹配到一个输入的表（或者别名），那么attribute就被视为unresovled。Spark SQL使用Catalyst的rule和一个Catalog对象，在所有数据源上跟踪这个表来resolve这些attributes。首先，构建一个带有未绑定的attributes和数据类型的unresolved逻辑计划，然后按照如下流程应用rules：
从catalog中，通过name查找relations； 将命名了的attributes映射为输入提供给指定算子的children； 决定哪些attributes引用同一个值，给它们一个unique ID（之后可以优化表达式，比如col = col）； 通过表达式，传播和强制类型：例如，我们不知道1 + col的类型，直到resolved了col和可能将子表达式转为兼容的类型。 总之，分析器的rule大概有1000行代码。
3.2 逻辑优化
逻辑优化阶段，将应用标准的基于规则的优化操作在逻辑计划上。这些包含了常量折叠、谓词下推、投影剪枝、null传播、布尔表达式简化以及其他rules。通常，我们发现针对各种场景，我们添加一些规则是非常简单的。例如，当我们在Spark SQL中，添加一个固定精度的DECIMAL类型时，我们想优化聚合操作，如在小精度的DECIMAL上的sums和averages操作；大概要12行代码来写一个规则，在SUM和AVG表达式中寻找decimals，之后把它们cast为一个unscaled 64位long，做完聚合计算后，再把结果转换回去。改规则的一个简单的版本，仅仅用于优化SUM表达式，如下再表示一下：
object DecimalAggregates extends Rule[LogicalPlan] {
//Long中十进制最大位数
val MAX_LONG_DIGITS = 18
def apply(plan: LogicalPlan): LogicalPlan = {
plan transformAllExpressions {
case Sum(e@DecimalType.Expreesion(prec, scale))
if prec + 10 <= MAX_LONG_DIGITS =>
MakeDecimal(Sum(LongValue(e)), prec + 10, scale)
}
}
}
另外一个例子，一个12行代码的规则，将带有一个简单的正则表达式的LIKE表达式优化为一个String.startWith或者String.contains的调用。在rule中可以自由使用任意Scala代码，来实现这些优化，它超越了模式匹配的子树结构，易于表达。
总之，逻辑优化的rule有800行代码。
4.3.3 物理计划
在物理计划阶段，Spark SQL使用逻辑计划，生成一个或多个物理计划，使用能够匹配Spark执行引擎的物理算子。使用代价模型来选择一个计划。当前，基于代价的优化器仅仅用于选择JOIN算法：针对一个较小的relations，Spark SQL会使用broadcast join，使用Spark中点对点广播的能力。然而，该框架支持更广泛地使用基于代价的优化，因为可以使用规则可以递归地估算整个tree的代价。在未来，我们打算实现更加丰富的基于代价的优化。
物理planner也可以执行基于规则的物理优化，比如将投影或过滤操作pipelining到Spark的map操作中。而且，可以将逻辑计划中的操作下推到支持谓词或投影下推的数据源中。
总之，物理计划的rule大概有500行代码。
4.3.4 代码生成
查询优化的最后一个阶段，涉及到生成Java字节码，运行在每个机器上。因为，Spark SQL经常在内存的Datasets上执行操作，处理是受限于CPU的，因此我们想支持codegen来加速执行。尽管如此，codegen引擎通常很难构建，实质上相当于一个编译器。Catalyst基于Scala语言的特殊特性，quasiquotes，使得codegen变得容更加简单。Quasiqutoes允许在Scala语言中以编程方式构造抽象语法树（AST），然后可以在运行时将其提供给Scala编译器以生成字节码。我们使用Catalyst将SQL中tree表达式转换为Scala代码的AST，来计算这个表达式，之后编译和运行生成的代码。
正如章节4.2中介绍的例子，Add、Attribute以及Literal的tree node，可以用来编写一个表达式(x+y)+1。如果没有codegen，这个表达式将针对每行数据，向下遍历tree中的Add、Attribute和Literal节点。这将会引入大量的分析和虚函数的调用，降低执行的性能。通过codegen，我们能够编写一个函数，将特定的expression tree翻译为Scala AST，如下所示：
def compile(node:Node): AST = node match {
case Literal(value) => q"$value"
case Attribute(name) => q"row.get($name)"
case Add(left, right) => q"${compile(left)} + ${compile(right)}"
}
以q开头的字符串就是quasiquotes，可以通过Scala Compiler解析的，来表示内部代码的AST。Quasiquotes可以使用变量或者其他AST‘s的片段，通过$来表示。例如，Literal(1)转为Scala的AST为1，而Attribute(“x”)转为row.get(“x”)。最后，类似Add(Literal(1), Attribute(“x”))的tree，转为Scala代码的AST为1+row.get(“x”)。
Quasiquotes在编译时进行类型检测，以确保仅有正确的ASTs或者literal被替换，这个比起字符串拼接更有使用意义，它们将直接生成Scala AST，而不是在运行执行Scala解析器。而且，它们是高度可组装的，因为针对每个node的codegen规则并不需要知道它的孩子nodes是如何构建返回的。最后，生成的code会进一步通过Scala编译器来优化，以防Catalyst错过表达式级优化。
