什么是Redis

Redis（Remote Dictionary Server )，即远程字典服务，是一个开源的使用ANSI C语编写、支持网络、可基于内存亦可持久化的日志型、Key-Value数据库，并提供多种语言API。

Redis 定位与特性

SQL 与 NoSQL

在绝大部分时候，我们都会首先考虑用关系型数据库来存储我们的数据，比如SQLServer，Oracle，MySQL等等。

关系型数据库的特点：

  1. 它以表格的形式，基于行存储数据，是一个二维的模式。
  2. 它存储的是结构化的数据，数据存储有固定的模式（schema），数据需要适应表结构。
  3. 表与表之间存在关联（Relationship）。
  4. 大部分关系型数据库都支持SQL（结构化查询语言）的操作，支持复杂的关联查询。
  5. 通过支持事务（ACID）来提供严格或者实时的数据一致性。

关系型数据库的缺点：

  1. 要实现扩容的话，只能向上（垂直）扩展，比如磁盘限制了数据的存储，就要扩大磁盘容量，通过堆硬件的方式，不支持动态的扩缩容。水平扩容需要复杂的技术来实现，比如分库分表。
  2. 表结构修改困难，因此存储的数据格式也受到限制。
  3. 在高并发和高数据量的情况下，我们的关系型数据库通常会把数据持久化到磁盘，基于磁盘的读写压力比较大。

为了规避关系型数据库的一系列问题，我们就有了非关系型的数据库，我们一般把它叫做“non-relational”或者“Not Only SQL”。NoSQL最开始是不提供SQL的数据库的意思，但是后来意思慢慢地发生了变化。

非关系型数据库的特定：

  1. 存储非结构化的数据，比如文本、图片、音频、视频。
  2. 表与表之间没有关联，可扩展性强。
  3. 保证数据的最终一致性
  4. 支持海量数据的存储和高并发的高效读写。
  5. 支持分布式，能够对数据进行分片存储，扩缩容简单。

noSQL数据库对应的专门存储类型

  1. KV 存储，用 Key Value 的形式来存储数据。比较常见的有 Redis 和MemcacheDB。
  2. 文档存储，MongoDB。
  3. 列存储，HBase。
  4. 图存储，这个图（Graph）是数据结构，不是文件格式。Neo4j。
  5. 对象存储。
  6. XML存储

redis特性

硬件层面有CPU的缓存；浏览器也有缓存；手机的应用也有缓存。我们把数据缓存起来的原因就是从原始位置取数据的代价太大了，放在一个临时位置存储起来，取回就可以快一些。

  1. 更丰富的数据类型
  2. 进程内与跨进程；单机与分布式
  3. 功能丰富：持久化机制、过期策略
  4. 支持多种编程语言
  5. 高可用，集群

Redis 数据结构

Redis一共有八种数据类型（注意是数据类型不是数据结构）

String、Hash、Set、List、Zset、Hyperloglog、Geo、Streams

基本数据结构

可以用来存储字符串、整数、浮点数。

dictEntry

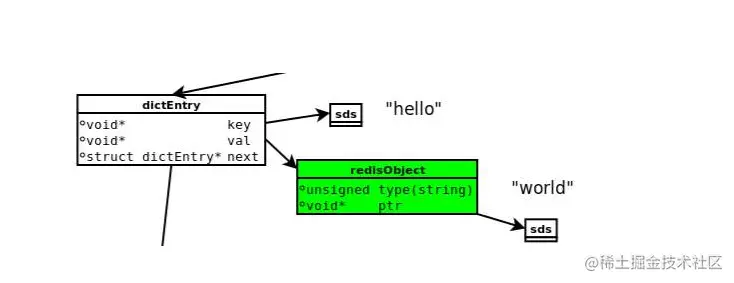

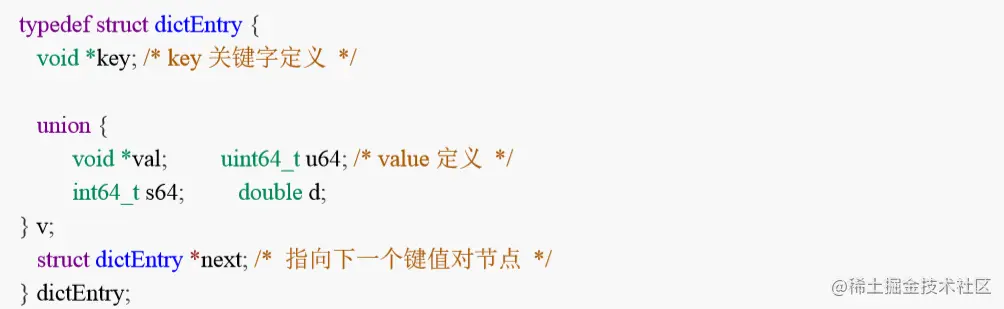

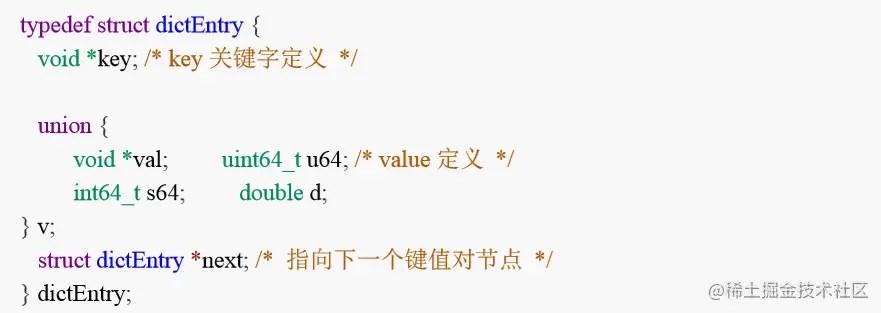

set hello word 为例，因为Redis是KV的数据库，它是通过hashtable实现的（我们把这个叫做外层的哈希）。所以每个键值对都会有一个dictEntry（源码位置：dict.h），里面指向了key和value的指针。next指向下一个dictEntry。

key是字符串，但是Redis没有直接使用C的字符数组，而是存储在自定义的SDS中。

value 既不是直接作为字符串存储，也不是直接存储在 SDS 中，而是存储在redisObject中。实际上五种常用的数据类型的任何一种，都是通过redisObject来存储的。

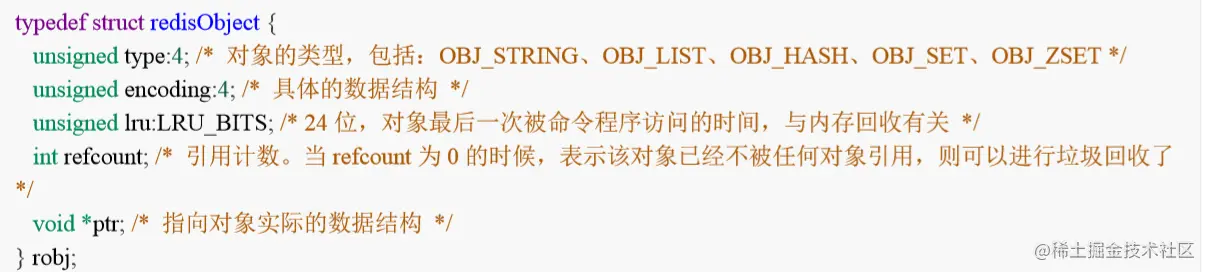

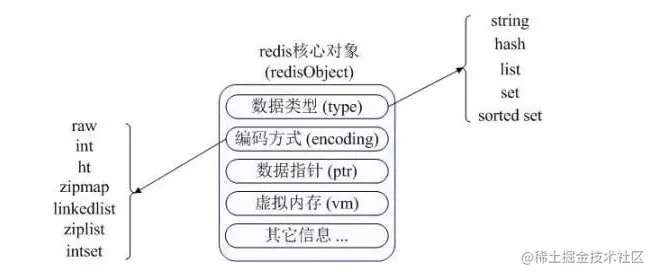

redisObject

TYPE就是数据的对象类型

通过type xx查询类型包括：STRING、LIST、HASH、SET、ZSET

STRING

  • 字符串类型的内部编码有三种：
  1. int，存储8个字节的长整型（long，2^63-1）。
  2. embstr, 代表embstr格式的SDS（SimpleDynamicString简单动态字符串），存储小于44个字节的字符串。
  3. raw，存储大于44个字节的字符串（3.2版本之前是39字节）。为什么是39？

SDS

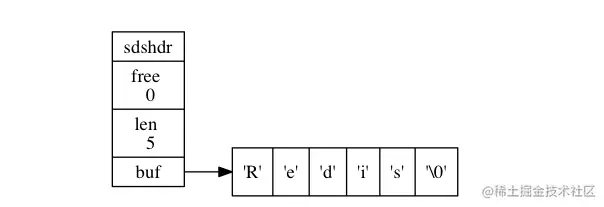

Redis中字符串的实现。

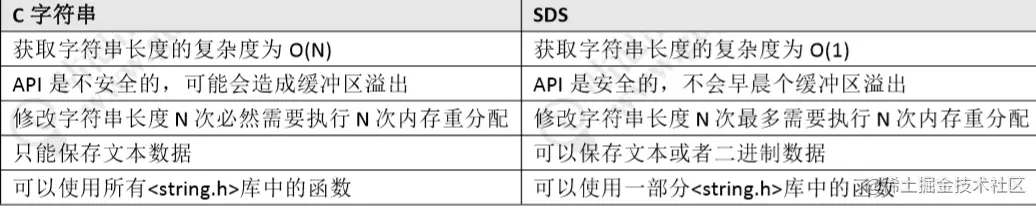

为什么要用SDS封装字符串？和C语言的特性有关

  • 我们知道，C语言本身没有字符串类型（只能用字符数组char[]实现）。
  1. 使用字符数组必须先给目标变量分配足够的空间，否则可能会溢出。
  2. 如果要获取字符长度，必须遍历字符数组，时间复杂度是O(n)。
  3. C字符串长度的变更会对字符数组做内存重分配。
  4. 通过从字符串开始到结尾碰到的第一个'\0'来标记字符串的结束，因此不能保存图片、音频、视频、压缩文件等二进制(bytes)保存的内容，二进制不安全。

SDS的特点：

  1. 不用担心内存溢出问题，如果需要会对SDS进行扩容。

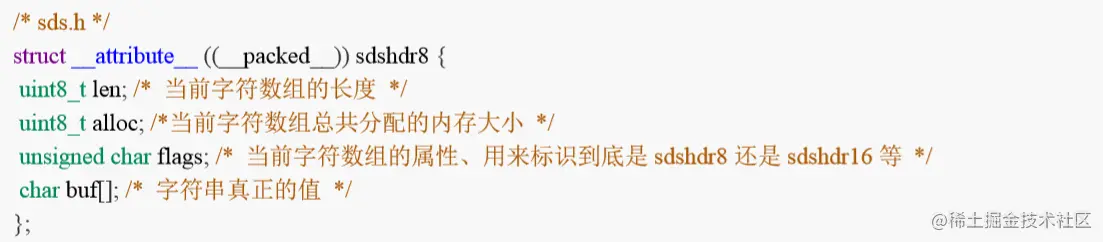

  2. 获取字符串长度时间复杂度为O(1)，因为定义了len属性。
  3. 通过“空间预分配”（ sdsMakeRoomFor）和“惰性空间释放”，防止多次重分配内存。
  4. 判断是否结束的标志是len属性（它同样以'\0'结尾是因为这样就可以使用C语言中函数库操作字符串的函数了），可以包含'\0'

embstr

embstr 的使用只分配一次内存空间（因为RedisObject 和SDS是连续的）， 而 raw需要分配两次内存空间（分别为RedisObject和SDS分配空间）。

因此与 raw 相比，embstr 的好处在于创建时少分配一次空间，删除时少释放一次空间，以及对象的所有数据连在一起，寻找方便。

而 embstr 的坏处也很明显，如果字符串的长度增加需要重新分配内存时，整RedisObject和SDS都需要重新分配空间，因此 Redis 中的 embstr 实现为只读。

embstr、int和raw的转换

  1. 当 int 数 据 不 再 是 整 数 ， 或 大 小 超 过 了 long 的 范 围（2^63-1=9223372036854775807）时，自动转化为 embstr。
  2. 对于 embstr，由于其实现是只读的，因此在对 embstr 对象进行修改时，都会先 转化为 raw 再进行修改。因此，只要是修改 embstr 对象，修改后的对象一定是 raw 的，无论是否达到了 44 个字节。
  3. 编码转换在 Redis 写入数据时完成，且转换过程不可逆，只能从小内存编码向大内存编码转换（但是不包括重新set）。
  4. 通过封装，可以根据对象的类型动态地选择存储结构和可以使用的命令，实现节省空间和优化查询速度。

Hash 哈希

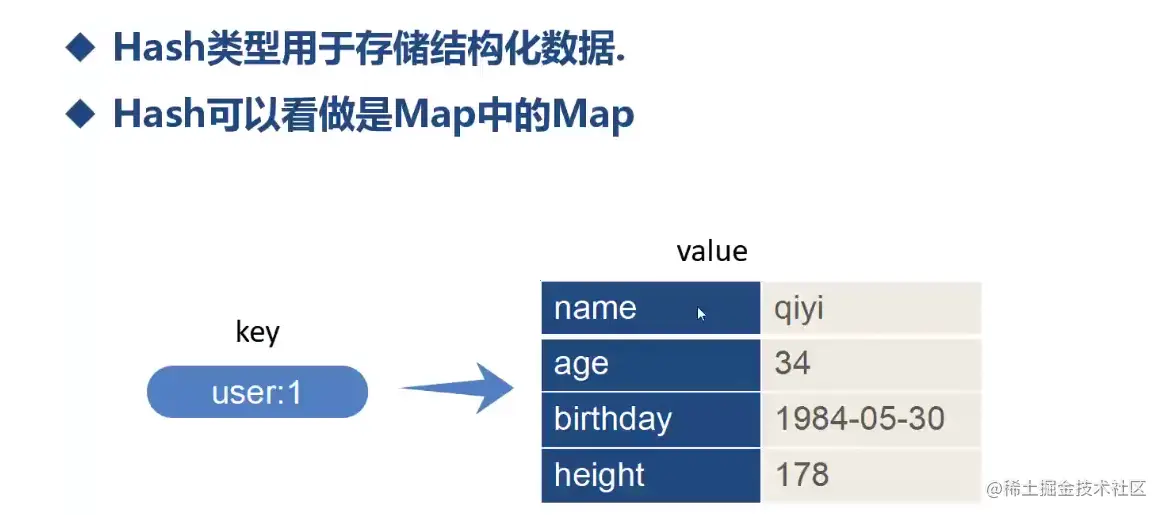

包含键值对的无序散列表。value只能是字符串，不能嵌套其他类型。

HASH特点：

  1. 把所有相关的值聚集到一个key中，节省内存空间
  2. 只使用一个key，减少key冲突
  3. 当需要批量获取值的时候，只需要使用一个命令，减少内存/IO/CPU的消耗

Hash不适合的场景：

  1. Field不能单独设置过期时间
  2. 没有bit操作
  3. 需要考虑数据量分布的问题（value值非常大的时候，无法分布到多个节点）

Redis的Hash本身也是一个KV的结构，类似于Java中的HashMap。

外层的哈希（Redis KV 的实现）只用到了 hashtable。当存储hash 数据类型时，我们把它叫做内层的哈希。

内层的哈希底层可以使用两种数据结构实现：

  1. ziplist：OBJ_ENCODING_ZIPLIST（压缩列表）
  2. hashtable：OBJ_ENCODING_HT（哈希表）

ziplist

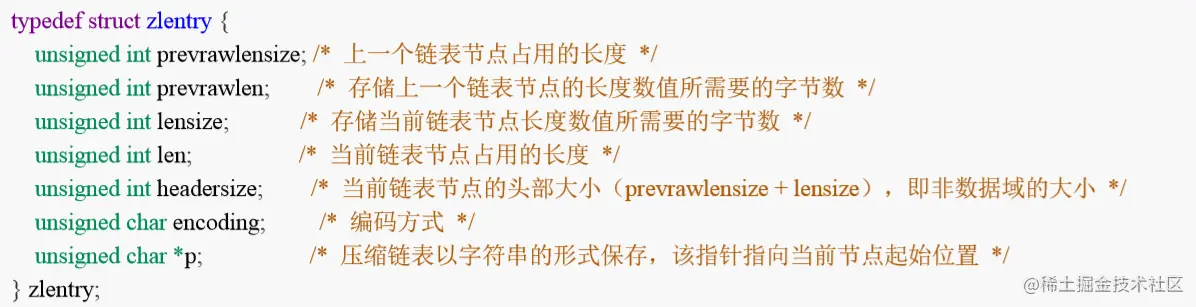

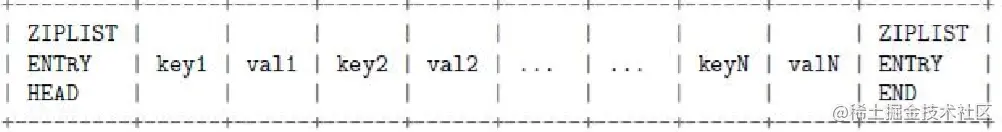

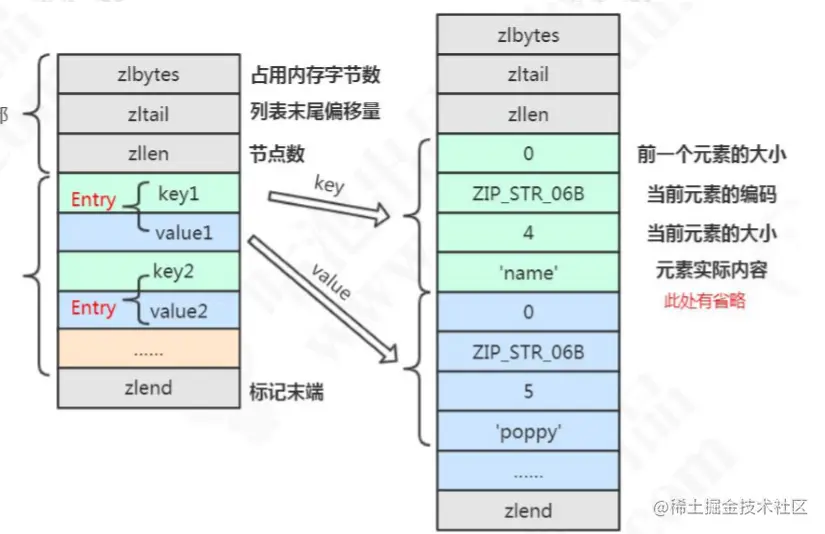

ziplist是一个经过特殊编码的双向链表，它不存储指向上一个链表节点和指向下一个链表节点的指针，而是存储上一个节点长度和当前节点长度，通过牺牲部分读写性能，来换取高效的内存空间利用率，是一种时间换空间的思想。只用在字段个数少，字段值小的场景里面。

什么时候使用ziplist存储

当hash对象同时满足以下两个条件的时候，使用ziplist编码：

  1. 所有的键值对的健和值的字符串长度都小于等于64byte（一个英文字母一个字节）；
  2. 哈希对象保存的键值对数量小于512个。

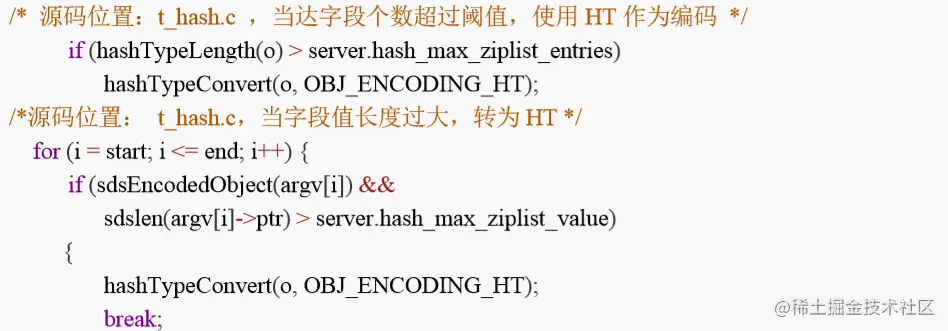

ZIPLIST的转换 一个哈希对象超过配置的阈值（键和值的长度有>64byte，键值对个数>512个）时，会转换成哈希表（hashtable）。

hashtable

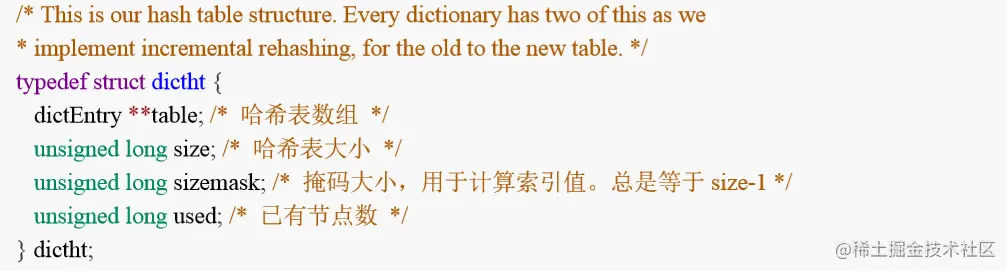

在Redis中，hashtable被称为字典（dictionary），它是一个数组+链表的结构。

注意：dictht 后面是 NULL 说明第二个 ht 还没用到。dictEntry*后面是 NULL 说明有 hash 到这个地址。dictEntry 后面是 NULL 说明没有发生哈希冲突。

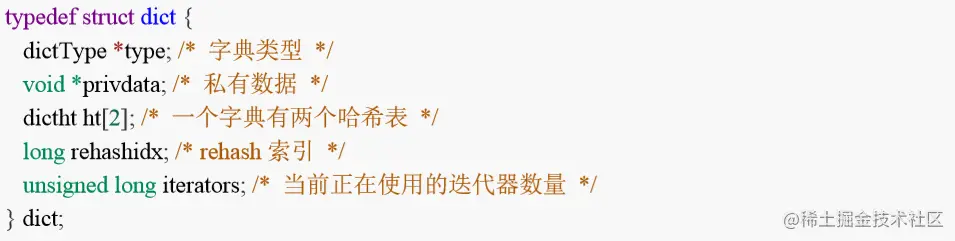

为什么要定义两个哈希表呢？ht[2]

redis的hash默认使用的是ht[0]，ht[1]不会初始化和分配空间。

哈希表dictht是用链地址法来解决碰撞问题的。在这种情况下，哈希表的性能取决于它的大小（size属性）和它所保存的节点的数量（used 属性）之间的比率：

  1. 比率在1:1 时（一个哈希表ht只存储一个节点entry），哈希表的性能最好；
  2. 如果节点数量比哈希表的大小要大很多的话（这个比例用ratio表示，5表示平均一个ht存储5个entry），那么哈希表就会退化成多个链表，哈希表本身的性能优势就不再存在。

在这种情况下需要扩容。Redis里面的这种操作叫做rehash。

rehash的步骤：

  1. 为字符ht[1]哈希表分配空间，这个哈希表的空间大小取决于要执行的操作，以及ht[0]当前包含的键值对的数量。扩展：ht[1]的大小为第一个大于等于ht[0].used*2。
  2. 将所有的 ht[0]上的节点 rehash 到 ht[1]上，重新计算 hash值和索引，然后放入指定的位置。
  3. 当ht[0]全部迁移到了ht[1]之后，释放 ht[0]的空间，将ht[1]设置为 ht[0]表，并创建新的ht[1]，为下次rehash做准备。 ratio = used / size，已使用节点与字典大小的比例dict_can_resize为1 并且dict_force_resize_ratio 已使用节点数和字典大小之间的 比率超过1：5，触发扩容
if(d->ht[0].used>=d->ht[0].size&&
	(dict_can_resize||
		d->ht[0].used/d->ht[0].size>dict_force_resize_ratio))
	{
		returndictExpand(d,d->ht[0].used*2);
	}
    returnDICT_OK;

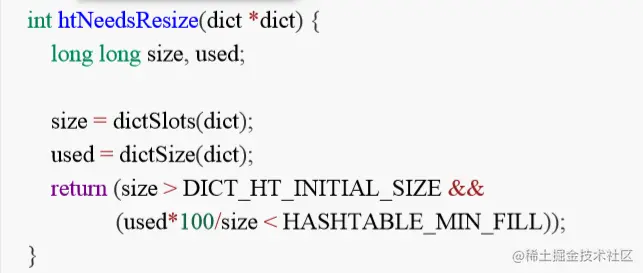

扩容方法dictExpand（源码dict.c） 缩容：server.c

List 列表

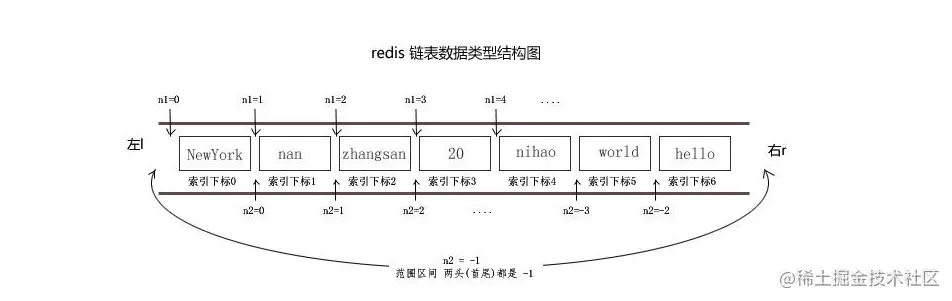

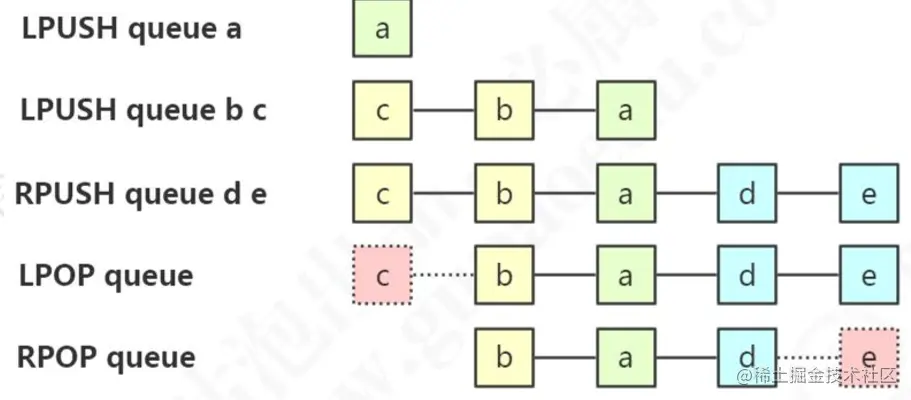

存储有序的字符串（从左到右），元素可以重复。可以充当队列和栈的角色。

用quicklist来存储。quicklist存储了一个双向链表，每个节点都是一个ziplist。

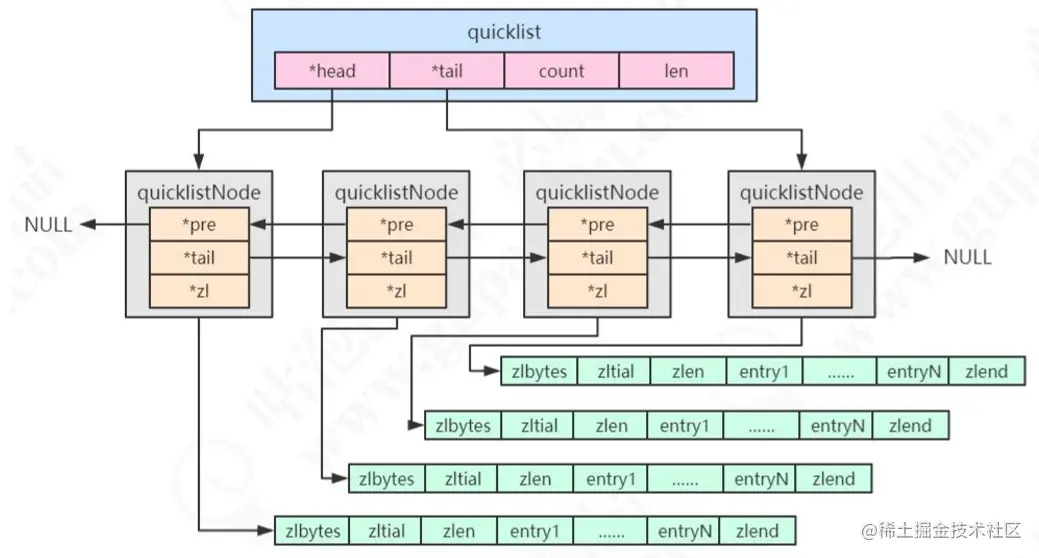

quicklist

quicklist（快速列表）是ziplist和linkedlist的结合体。

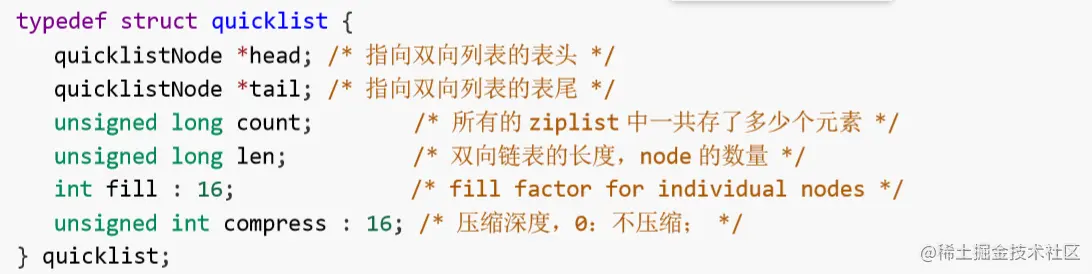

quicklist.h，head和tail指向双向列表的表头和表尾

quicklistNode中的*zl指向一个ziplist，一个ziplist可以存放多个元素。

Set 集合

String类型的无序集合，最大存储数量2^32-1（40亿左右）。

Redis用intset或hashtable存储set。如果元素都是整数类型，就用inset存储。如果不是整数类型，就用hashtable（数组+链表的存来储结构）。key就是元素的值，value为null。

ZSet 有序集合

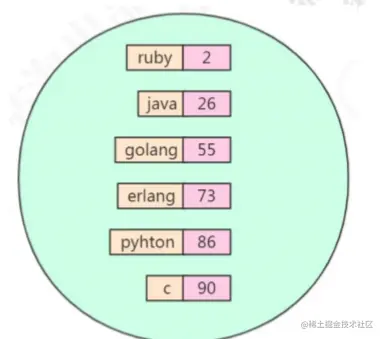

sorted set，有序的set，每个元素有个score。

score相同时，按照key的ASCII码排序。

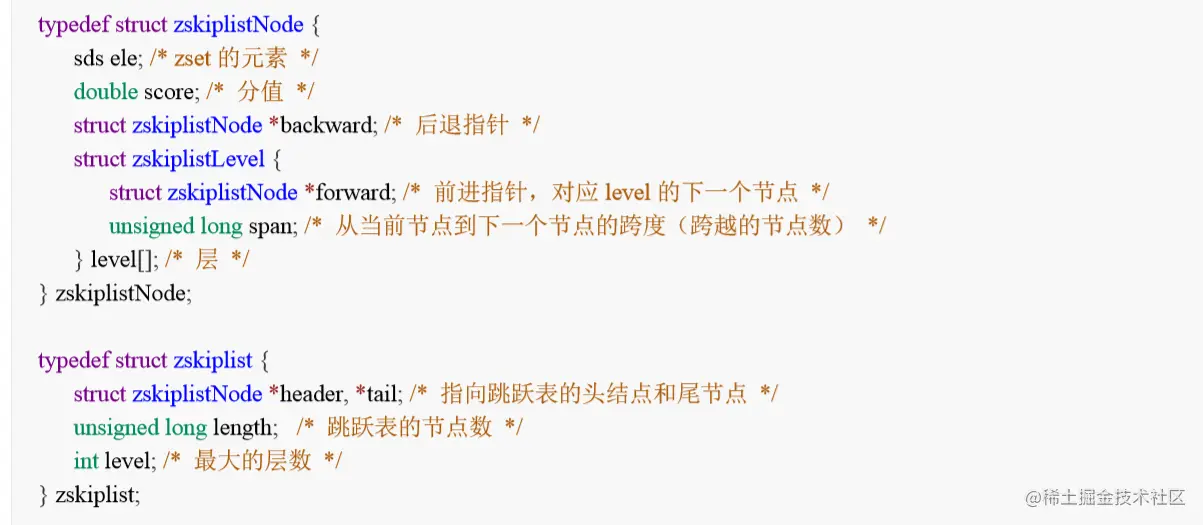

使用skiplist+dict存储 在这样一个链表中，如果我们要查找某个数据，那么需要从头开始逐个进行比较，直到找到包含数据的那个节点，或者找到第一个比给定数据大的节点为止（没找到）。

也就是说，时间复杂度为O(n)。同样，当我们要插入新数据的时候，也要经历同样的查 找过程，从而确定插入位置。

而二分查找法只适用于有序数组，不适用于链表。

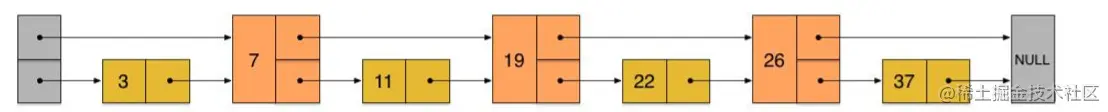

假如我们每相邻两个节点增加一个指针（或者理解为有三个元素进入了第二层）， 让指针指向下下个节点。

这样所有新增加的指针连成了一个新的链表，但它包含的节点个数只有原来的一半（上图中是7, 19, 26）。在插入一个数据的时候，决定要放到那一层，取决于一个算法 （在redis中t_zset.c 有一个zslRandomLevel这个方法）。

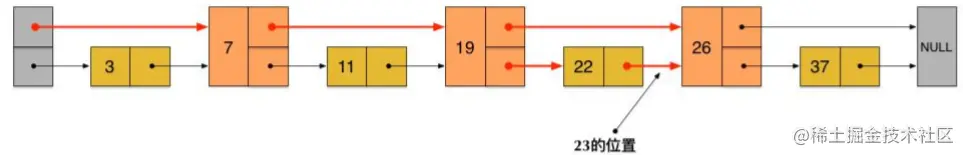

现在当我们想查找数据的时候，可以先沿着这个新链表进行查找。当碰到比待查数 据大的节点时，再回到原来的链表中的下一层进行查找。比如，我们想查找23，查找的路径是沿着下图中标红的指针所指向的方向进行的：

  1. 23首先和7比较，再和19比较，比它们都大，继续向后比较。
  2. 但23和26比较的时候，比26要小，因此回到下面的链表（原链表），与22 比较。

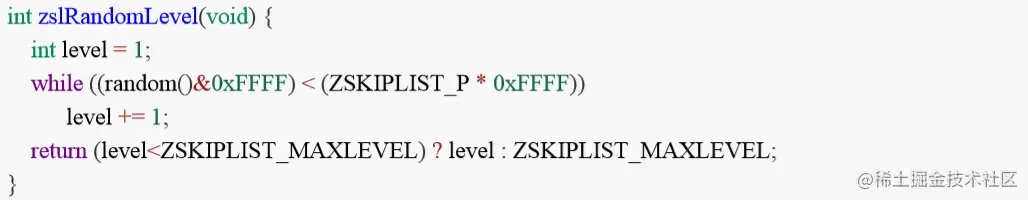

  3. 23比22要大，沿下面的指针继续向后和26比较。23比26小，说明待查数 据23在原链表中不存在 在这个查找过程中，由于新增加的指针，我们不再需要与链表中每个节点逐个进行 比较了。需要比较的节点数大概只有原来的一半。这就是跳跃表。 为什么不用AVL树或者红黑树？因为skiplist更加简洁。 随机获取层数的函数：

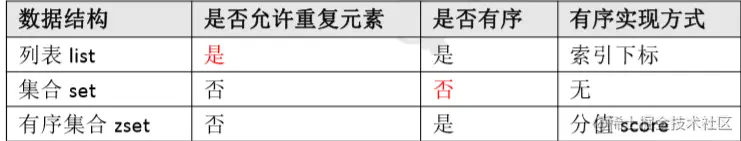

数据结构总结

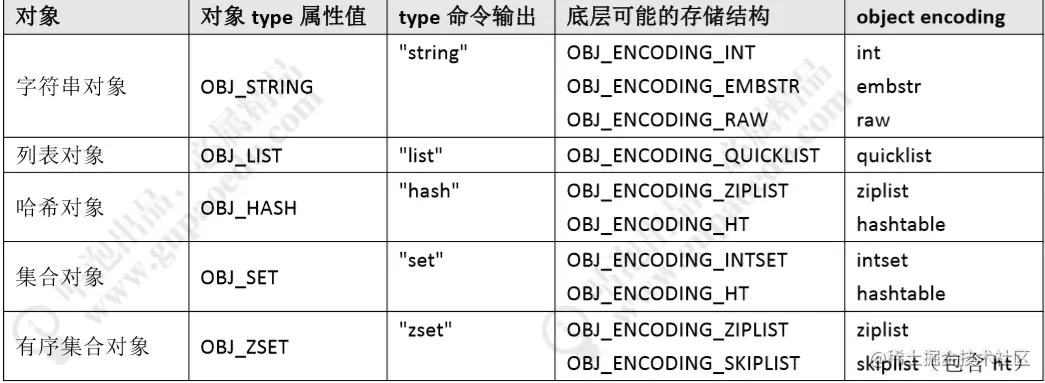

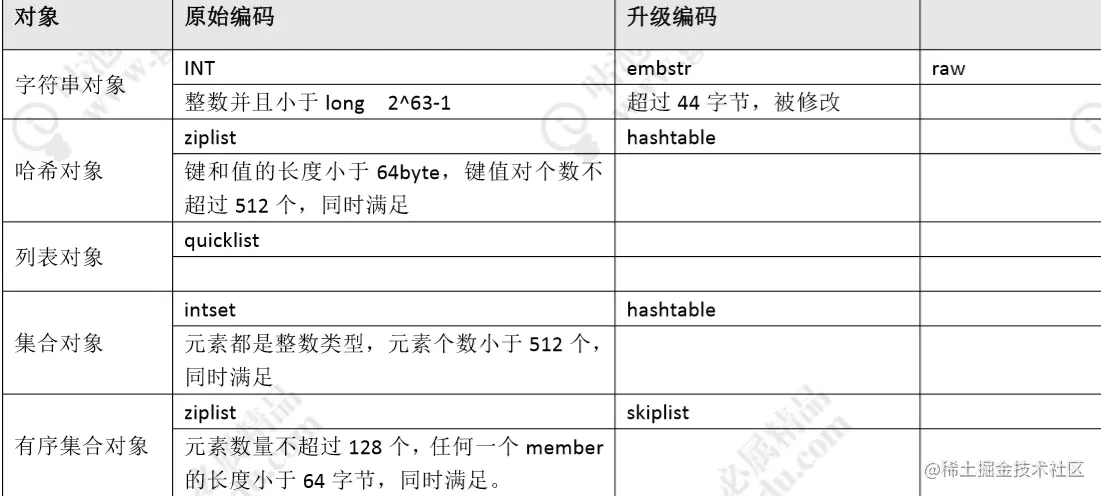

编码转换总结
