[Redis 实验室 1] Redis 源码分析 100W 数据的内存占用及优化实验内容源自极客时间 Redis 核心技

前言

1. 实验内容

业务假设，需要保存 100w 个 K-V 值。其中 K 是一个 long 类型，V 是一个 String 类型。

使用普通的 K-V 存储，观察内存占用及效率；
使用 Hash 结构存储，观察内存占用及效率；
调整 Redis 参数，重复实验，观察内存占用；

2. 实验过程

2.1 python + redis 往 Redis 写入 K-V 字符串 100w 条

def write100wkv_with_pipline():
    print("begin write 100w")
    pip = client.pipeline(transaction=False)

    before = getRedisUsedMemory()
    for k in range(0, 1000000):
        pip.set(k, 'v' + str(k))
    pip.execute()
    after = getRedisUsedMemory()
    print("end write 100w, using: " + str(after - before))

在这个过程中，必须开启 pipeline 去进行通信。

begin write 100w
before: used_memory_human:1.87M
before: used_memory_human:70.90M
end write 100w, using: 72380608

100w 行的 k-v 数据，使用了约 70m 的存储空间。

我尝试实用 keys 对 Redis 的 keys 进行一次遍历，结果需要查询 9s。

....
 999998) "301947"
 999999) "869004"
1000000) "524681"
(9.03s)

2.2 Redis 的 String 存储原理分析

按照上述统计，一个 KV 大概所消耗的内存为 72 字节。那存储的部分都是哪些内容呢？

除了记录实际数据，String 类型还需要额外的内存空间记录数据长度、空间使用等信息，这些信息也叫作元数据。 —— 《极客时间 Redis实践 11 讲》

Redis 在存储 String 的时候，使用的是 动态字符串 SDS 结构，一个对象大概需要如下三个部分：

len，4字节，已使用的长度;
alloc，4字节，实际分配长度;
buf，实际数据存储，结尾"\0";

除了 SDS 的空间使用外，还需要占用一个 RedisObject 对象。

// redis 源码：server.h:620
typedef struct redisObject {
    unsigned type:4;	4个 bit
    unsigned encoding:4;	4个 bit
    unsigned lru:LRU_BITS; /* lru time (relative to server.lruclock) */ 24个 bit
    int refcount; 32 bit
    void *ptr;	64 bit
} robj

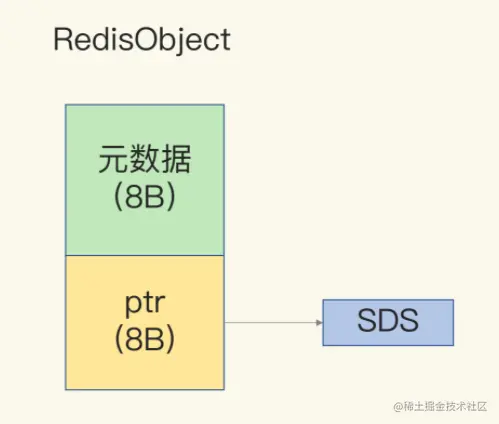

这个对象已经需要占用 16 字节。示意图如下

一方面，当保存的是 Long 类型整数时，RedisObject 中的指针就直接赋值为整数数据了，这样就不用额外的指针再指向整数了，节省了指针的空间开销。另一方面，当保存的是字符串数据，并且字符串小于等于 44 字节时，RedisObject 中的元数据、指针和 SDS 是一块连续的内存区域，这样就可以避免内存碎片。

小结一下，我们已经计算来 SDS(动态字符串) + redisObject 两个对象的数据，先假设大约为 40 Byte，我们剩下计算 32 bit 的数据。

2.3 Redis 的全局 Hash 表

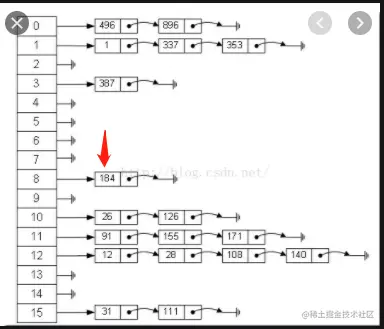

Redis 本质上也是一个大的 Hash 表，也就是说每增加一个对象，就需要增加一个如红箭头标记的一个对象。Redis 源码将其命名为: dictEntry

typedef struct dictEntry {
    void *key;
    void *val;
    struct dictEntry *next;
} dictEntry

从源码上看，一个有三个指针，因为使用的是 jemalloc 内存分配库，所以其会分配 32 字节，而不是 24 字节。

至此，就可以比较完整地统计好数据存储的位置了。

2.4 优化分析A 底层存储优化

从此可见，有效的 KV 信息其实并不长，假如是两个 Long 类型的数据，有效的信息只有 16 字节。Redis 设计来一种新的底层存储结构，压缩列表(ziplist)，本质上就是将随机指针地址转换为连续地址，通过偏移量进行识别，完成存储。随机寻址和连续寻址也是计算机中最底层的两种技术选型。

使用连续寻址，就可以将多个 KV，共同存储在一个 dictEntry 上。

2.5 优化分析B 数据结构结合业务优化

假如存储的数据就是 K-V 值，K 做一次拆分。譬如每 1000 个为个 Hash 集合，采用 Hash 数据进行存储。本质上，这是一个分治思想，分级存储。

def write100wkv_with_pipline_hash():
    print("begin write 100w in hashway")
    pip = client.pipeline(transaction=False)

    before = getRedisUsedMemory()
    for k in range(0, 1000000):
        pip.hset(int(k/1000), k % 1000, 'v' + str(k))
    pip.execute()
    after = getRedisUsedMemory()
    print("end write 100w, using: " + str(after - before)

begin write 100w in hashway
used_memory_human:865.74K
used_memory_human:53.82M
end write 100w, using: 55544192

在默认配置下，hash 存储这批数据，需要 53M，比 72M 优化来一部分。由于切分过程中，可以保证每个 Hash 的 KV 数量为1000，且 KV 值大小是一致的。所以可以增加以下配置，保证 Hash 一直使用 ziplist 做底层数据存储结构。

# 表示用压缩列表保存时哈希集合中的最大元素个数。
hash-max-ziplist-entries 1000
# 表示用压缩列表保存时哈希集合中单个元素的最大长度
hash-max-ziplist-value 64

这两个配置可以保证本次存储一致保持在 ziplist 存储。这样空间利用率是最高效的。存储如下，大概比第一版的存储节省5倍的空间。

begin write 100w in hashway
used_memory_human:865.13K
used_memory_human:14.37M
end write 100w, using: 14185344

3. 实验结论

3.1 Redis 的新认知

这是第一次针对 Redis 实践。结合 Redis 的源码，分析了 Redis 的数据对象存储情况。Redis 的难点并不在业务，而是在于高效，Redis 的接口是简单的。

3.2 Redis 以后用法

这次实验说明了，假如认真对业务分析，再结合 Redis 的数据结构和参数进行定制，是可以获得量级优化的。

4. 引用

5. 源码

本次实验的测试源码: write_100w_redis.py
