d3.js数据可视化从入门到放不下（二）—— 实现一个基础图表

举个栗子jvgelizi
1,238 阅读1分钟

接上回的enter-update-exit模式，其实看书上的概念的话也不难理解，就是把整个图表的的生命周期分为进入-更新-退出三个阶段，再换句话说，可以把这三个阶段理解为三个函数，在不同生命周期执行相应函数即可。

个人觉得在学习一个新的框架或工具的时候，最重要的还是理解其使用思路和模式，这点极为重要，只要这点搞懂了，其它的也不是什么大问题了，剩下的无非就是语法的问题，语法这个东西嘛，多练习就行了。

本次主要分享基于d3.js来实现一个基本的图表demo，旨在深入理解其enter-update-exit模式。并以此为基础demo，在后期学习d3.js的过程中用新学到的特点不断完善丰富。

一、mock方案

首先，本例中将数据存放在数组中，然后定义一个render函数，并通过定时器不断调用它，并在定时器中修改数组的值，使图表更新。

二、编码

  • 【进入】周期

let data = [10, 15, 30, 50, 80, 65, 55, 30, 20, 10, 8];

function render(data) {
// Enter
  d3.select("body")
    .selectAll("div.h-bar")  // <- A
    .data(data)  // <- B
    .enter()  // <- C
    .append("div")  // <- D
    .attr("class", "h-bar")  // <- E
    .append("span");  // <- F
}
render(data);

  • 代码解读：
    此时为【进入】的周期，在第A行中选中了所有拥有.h-bar类的div元素。但是页面上实际是没有这些元素的，这个时候就需要如第B行那样调用data方法，刚才第A行的含义是实际上是声明页面上应该有这些拥有.h-bar类的div元素，也就是说这个操作是选中了图形元素的集合。
    然后再调用data方法，并将图表数据（即外部我们声明好的数组）作为参数传递给data方法。此时外部的数组便绑定到了这些即将要创建的图形元素上了。
    此时，数据集合和图形集合都创建好了，在第C行调用enter方法选出所有还没有被可视化的数据元素，然后再第F行中为其追加一个div元素，并在第E行中为其设置样式为h-bar，然后再在其中追加一个span元素（用于显示数字）。

  • 总结：在【进入】周期中，主要搭建最终可视化效果的框架和结构。

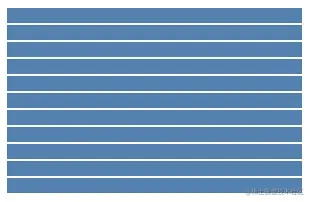

  • 此时页面效果：

  • 【更新】周期

// Update
d3.select("body")  // <- A
  .selectAll("div.h-bar")  // <- B
  .data(data)  // <- C
  .style("width", (d) => d * 3 + "px")  // <- D
  .select("span")  // <- E
  .text((d) => d);  // <- F

  • 代码解读： 如第A、B、C行所示，和【进入】周期时一样，首先定义图形元素集合和数据集合。主要区别在于第D行，从语义化的角度理解，此时为【更新】周期，所以并不需要调用enter方法，我们要做的是修改它的样式。在第C行中，通过调用data方法，返回了图形元素集合和数据集合的交集。
    然后再第D行中使用style方法修改其宽度，需要注意的是为了让图标看起来更直观，我们将宽度设置为其本身数值的3倍。最后，在第E行中再选中其内部的span元素，并在第F行中将span的内容设置为这个数值。
    需要单独说明的是：

    1. 形参d实际上就是指代的与当前图形元素关联的数据的值；
    2. 代码中的样式为外部独立的css写好的，此处不再赘述。

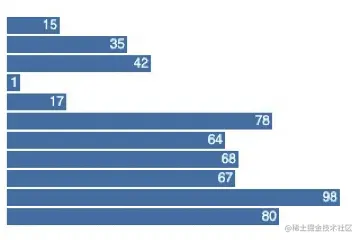

  • 此时页面效果：

  • 【退出】周期

// Exit
d3.select("body")  // <- A
  .select("div.h-bar")  // <- B
  .data(data)  // <- C
  .exit().  // <- D
  remove();  // <- E

  • 代码解读：
    第A、B、C行和前面一样，在退出模式我们需要第D行调用exit方法返回这些需要进行删除操作的元素，然后再在第E行调用remove方法来把这个元素从页面中移除掉。 这样做的目的是将上一次的渲染的元素从DOM文档中删除，以保证每次调用render函数的时候所有的图形和数据都是绝对匹配的，避免不可预知的异常问题。

  • 优化

为了让这个例子更加直观一点，我们让这个简易图表动起来。

 setInterval(() => {
    data.shift();
    data.push(Math.round(Math.random() * 100));
    render(data);
 }, 2000);
  • 一句话代码解读：很简单，删除mock数据的第一个值，然后再在最后随机加一个数字，再用定时器每2秒钟调用一次

三、最终效果

四、结语

基础demo，后续文章会陆续加入坐标系、样式、进出场动画等。
