FLV 格式学习笔记

概述

  • FLV文件中的每种标签类型都构成一个流。 FLV文件中最多只能同步同步一个音频和一个视频流。 FLV文件不能定义单个类型的多个独立流。
  • 与SWF文件不同，FLV文件以big-endian字节顺序存储多字节整数。 例如，作为SWF文件格式的UI16，代表数字300（0x12C）的字节序列为0x2C 0x01； 作为FLV文件格式的UI16，代表数字300的字节序列为0x01 0x2C。 同样，FLV文件使用SWF文件中未使用的3字节整数类型：UI24表示无符号的24位整数。
  • FLV文件由文件头 header 和 文件体组Body成，文件体又有PreviousTagSize 和 tag 组成，tag又由tag header 和 tag body 组成。

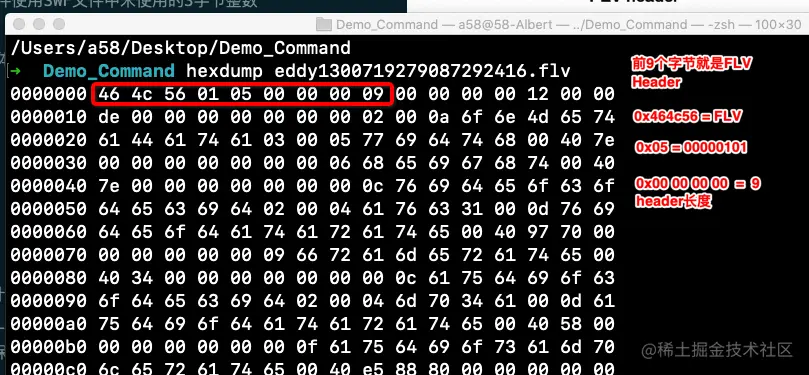

FLV Header

所有的FLV文件都是以下面的Header开头的

header字段分析

  • Signature 前三个字节是固定的“FLV”的标识；十六进制：0x46=F 0x4C=L 0x56=V
  • Version 第四个字节表示flv的版本号。0x01就代表FLV的版本号就是1
  • TypeFlagsReserved 第五个字节的前5个二进制位。保留值，必须是0。 0x05 = 00000101
  • TypeFlagsAudio 第五个字节的第6个二进制位。1表示有audio，0表示没有。0x05 = 00000101
  • TypeFlagsReserved 第五个字节的第7个二进制位。保留值。 必须是0。0x05 = 00000101
  • TypeFlagsVideo 第五个字节的最后一个二进制位。1表示有video，0表示没有。0x05 = 00000101
  • DataOffset : 最后4个字节表示FLV header 长度，对于version=1的情况下，最后这四个字节固定是9。0x00 00 00 09

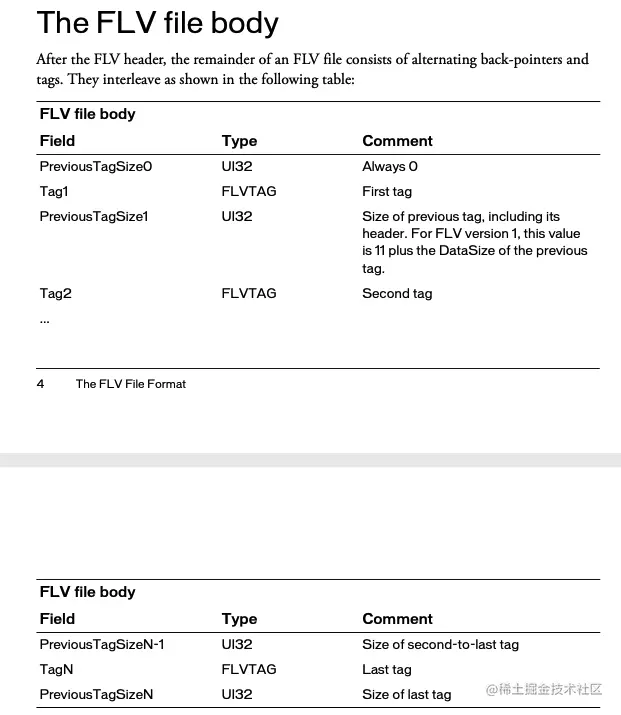

FLV Body

  • body又由PreviousTagSize 和 tag 组成

body字段分析

  • PreviousTagSize0 总是为0，占4个字节
  • Tag1 这是第一个tag， tag大小在tag header中有字段表示
  • PreviousTagSize1 占4个字节，表示前一个tag的大小。
  • Tag2 这是第二个tag， tag大小在tag header中有字段表示
  • ......
  • PreviousTagSizeN-1 表示第N-1个tag的大小
  • TagN 第N个tag，tag大小在tag header中有字段表示
  • 以此类推。。。

注意

  • 对FLV版本1，tag header固定为11个字节，PreviousTagSize（除第1个）的值为 11 + 前一个tag 的 tag body的大小

tag结构

  • flv tag 由 header 和 body 组成

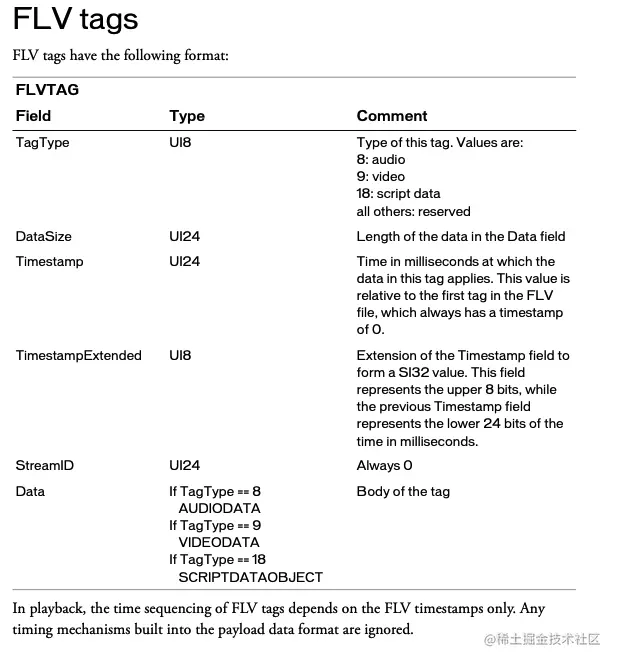

tag header

header 结构如下：

header分析

  • TagType 一个字节，8：音频，9：视频，18：script data, 其他是保留值
  • DataSize 三个字节，tag body 的大小
  • Timestamp 三个字节，毫秒时间戳，是相对于第一个tag的，不是相对于前一个！
  • TimestampExtended 时间戳的扩展字段，当Timestamp3个字节不够用，会启用这个字段，比Timestamp高8位
  • StreamID 三个字节，总是0
  • Data： tag体，
    • TagType=8，则为AUDIODATA
    • TagType=9，则为VIDEODATA
    • TagType=18，则为SCRIPTDATAOBJECT

备注

  • 在播放中，FLV标签的时间顺序仅取决于FLV时间戳。 有效载荷数据格式中内置的任何计时机制都将被忽略。

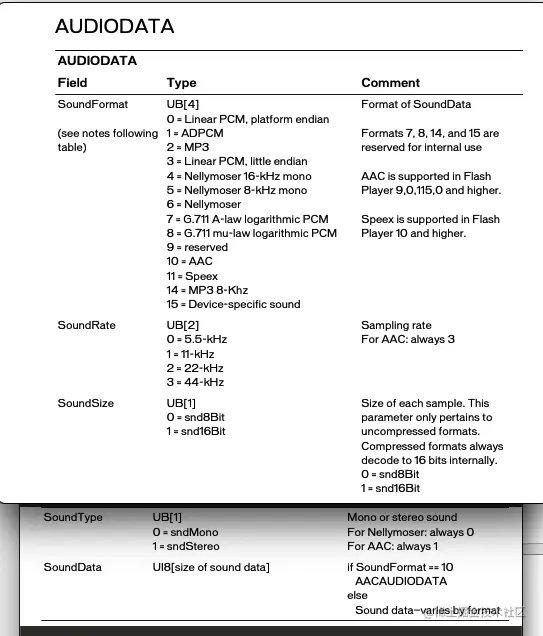

Audio Tag

audio tag 字段解析

  • SoundFormat 第一个字节的前四个二进制位 0000 0000，
    • 0 = Linear PCM, platform endian
    • 1 = ADPCM
    • 2 = MP3
    • 3 = Linear PCM, little endian
    • 4 = Nellymoser 16-kHz mono
    • 5 = Nellymoser 8-kHz mono
    • 6 = Nellymoser
    • 7 = G.711 A-law logarithmic PCM
    • 8 = G.711 mu-law logarithmic PCM
    • 9 = reserved
    • 10 = AAC
    • 11 = Speex
    • 14 = MP3 8-Khz
    • 15 = Device-specific sound
  • SoundRate 第一个字节的第5和第6两个二进制位 0000 0000，对于aac来说这个值永远是3
    • 0 = 5.5-kHz
    • 1 = 11-kHz
    • 2 = 22-kHz
    • 3 = 44-kHz
  • SoundSize 第一个字节的第7个二进制位 0000 0000，只要是压缩过的音频，这个值永远是1
    • 0 = snd8Bit 8位
    • 1 = snd16Bit 16位
  • SoundType 第一个字节的最后一个二进制位 0000 0000，对Nellymoser来说，永远是单声道；对AAC来说，永远是双声道；
    • 0 = sndMono 单声道
    • 1 = sndStereo 双声道
  • SoundData 如果是AAC，则为 AACAUDIODATA

备注

  • 如果SoundFormat指示AAC，则SoundType应该设置为1（立体声），SoundRate应该设置为3（44 kHz）。 但是，这并不意味着FLV中的AAC音频始终是44 kHz立体声数据。 相反，Flash Player会忽略这些值，并提取通道，并将采样率数据编码在AAC比特流中。
  • 格式3，线性PCM，存储原始PCM样本。 如果数据为8位，则样本为无符号字节。 如果数据为16位，则将样本存储为小端数字符号。 如果数据是立体声的，则左右采样以交错方式存储：左-右-左-右-依此类推。格式0 PCM与格式3 PCM相同，不同之处在于格式0按照创建文件的平台的字节顺序存储16位PCM样本。 因此，不建议使用格式0。
  • Nellymoser 8 kHz和16 kHz是特殊情况-其他格式不支持8和16 kHz采样率，并且SoundRate位不能表示该值。 在SoundFormat中指定Nellymoser 8-kHz或Nellymoser 16-kHz时，将忽略SoundRate和SoundType字段。 对于其他Nellymoser采样率，请指定常规的Nellymoser SoundFormat并照常使用SoundRate和SoundType字段。

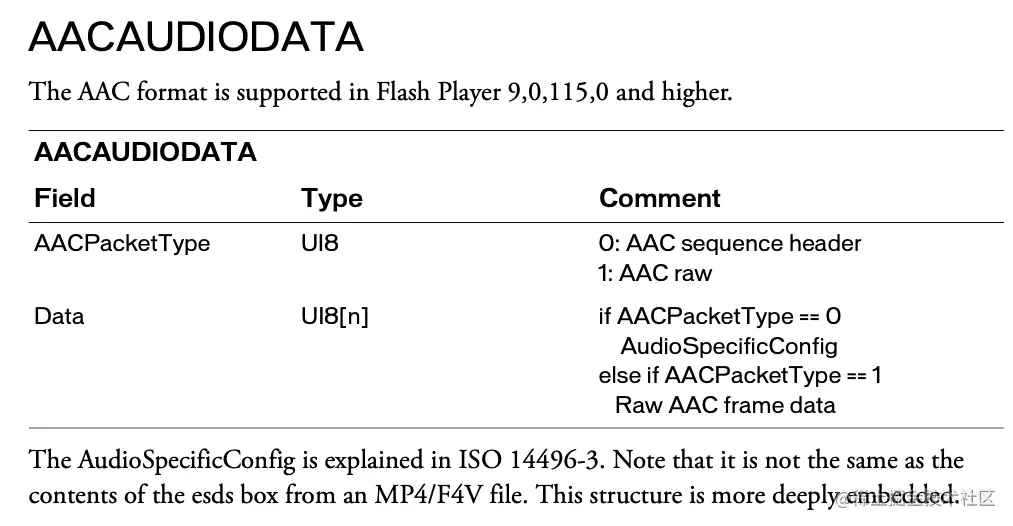

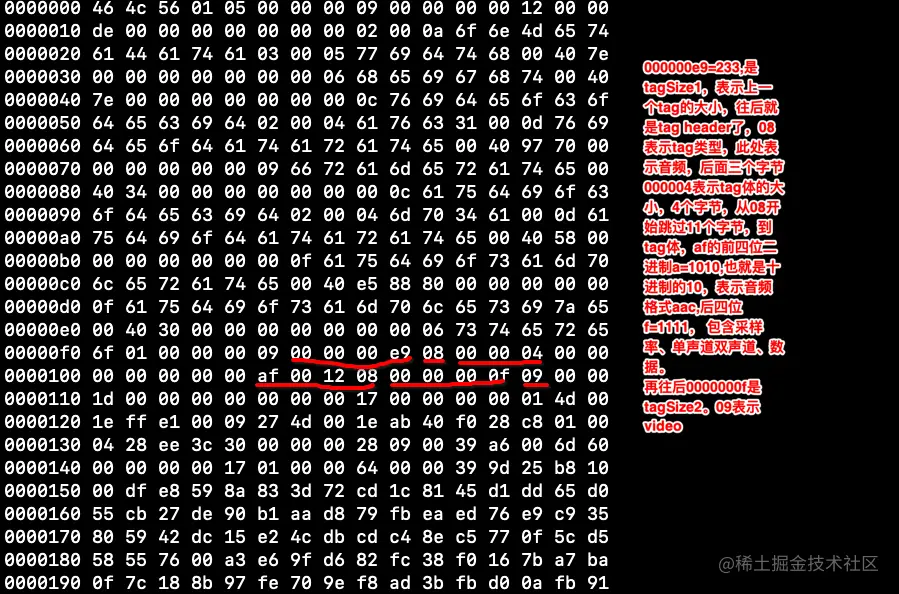

AACAUDIODATA 解析

当 SoundFormat 为0xa=1010=10时，表示音频采AAC进行编码，SoundData的定义如下：

  • AACPacketType 一个字节，表示AACAUDIODATA的类型。
    • 0: AAC sequence header AAC序列header
    • 1: AAC raw aac原始数据
  • Data
    • AACPacketType为0，则为AudioSpecificConfig
    • 如果AACPacketType为1，则为AAC帧数据

注意

  • 如果SoundFormat == 10时，AACPacketType这个字段才会出现
  • AAC sequence header也就是包含了更加详细的音频信息数据，叫AudioSpecificConfig，它占两个字节

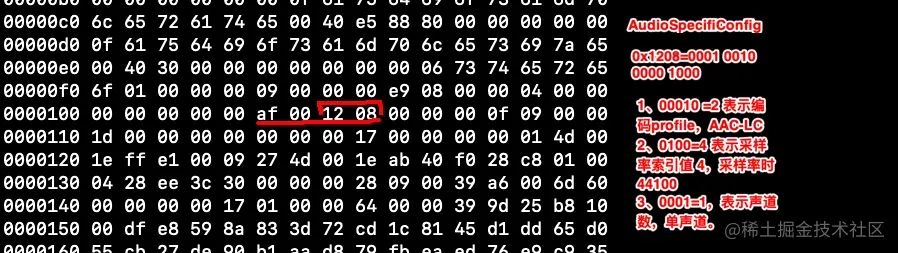

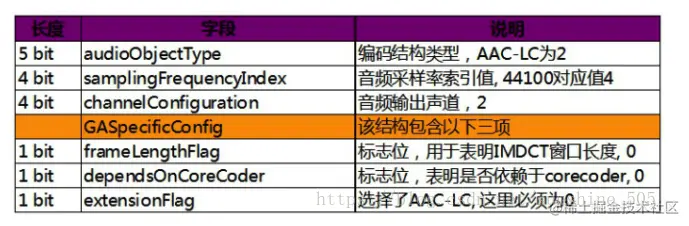

AudioSpecificConfig 解析

总共占2个字节 0001 0010 0000 1000

  • audioObjectType
    • 第一个字节的前5个二进制位, 0001 0010 0000 1000
    • 其实就是表示profile，编码档次
  • samplingFrequencyIndex
    • 第一个字节的后3个二进制位和第二个自己的第1个二进制位，共4位。0001 0010 0000 1000
    • 这是aac音频帧的前7个字节ADST组成元素，samplingFrequencyIndex最准确的信息是在AudioSpecificConfig中，所以就对AudioSpecificConfig进行解析并得到了samplingFrequencyIndex。
    • 44100 对应值永远是4
  • channelConfiguration
    • 第二个字节的第2个二进制位到第5个二进制位，共4位。0001 0010 0000 1000
    • 音频声道数，这里是最准的。
  • frameLengthFlag
    • 标志位，表示IMDCT窗口长度，0
  • dependsOnCoreCoder
    • 标志位，表示是否依赖coreCoder 0
  • extensionFlag
    • aac-lc，这里是0

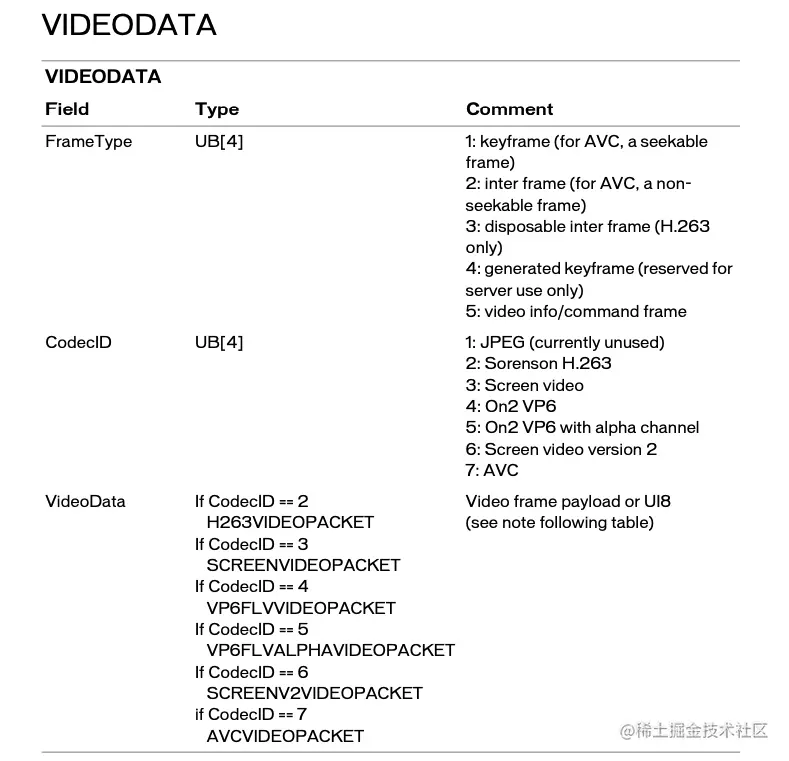

Video Tag

video tag 字段解析

  • FrameType 第一个字节的前4个二进制位 帧类型
    • 1: 关键帧（对于AVC，是可搜索的帧），就是IDR帧
    • 2: 帧间（对于AVC，不可搜索的帧）非I帧
    • 3: disposable inter frame (H.263 only)
    • 4: generated keyframe (reserved for server use only)
    • 5: video info/command frame
  • CodecID 第一个字节的后4个二进制位 编码标准
    • 1: JPEG (currently unused)
    • 2: Sorenson H.263
    • 3: Screen video
    • 4: On2 VP6
    • 5: On2 VP6 with alpha channel
    • 6: Screen video version 2
    • 7: AVC（H264）
  • VideoData VideoFramePayload 视频帧数据，得根据CodecID的不同而不同
    • 2: H263VIDEOPACKET CodecID=2
    • 3: SCREENVIDEOPACKET CodecID=3
    • 4: VP6FLVVIDEOPACKET CodecID=4
    • 5: VP6FLVALPHAVIDEOPACKET CodecID=5
    • 6: SCREENV2VIDEOPACKET CodecID=6
    • 7: AVCVIDEOPACKE CodecID=7

注意：

  • 如果FrameType = 5，VideoData就不是视频有效载荷（VideoFramePayload）了，那VideoData就变成了一个字节的则消息流，这个字节的值表达的意义如下：
    • 0 = 客户端搜索视频帧序列的开始
    • 1 = 客户端搜寻视频帧序列的结尾

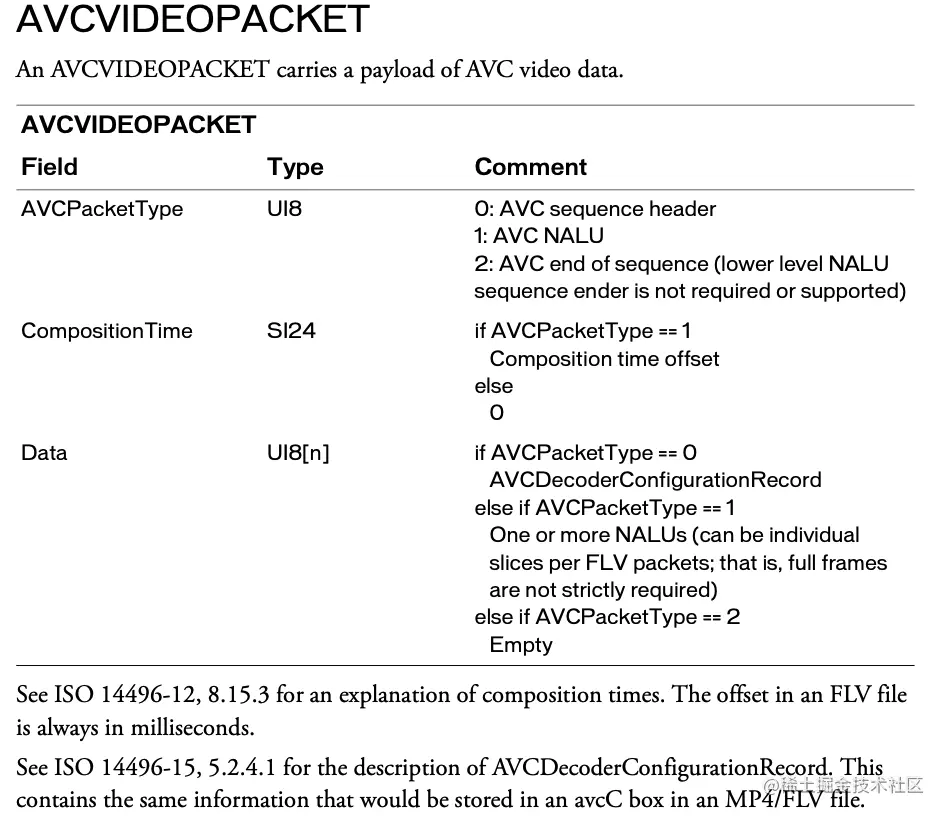

AVCVIDEOPACKE 解析

  • AVCPacketType 一个字节
    • 0 AVC sequence header
    • 1 AVC NALU
    • 2 AVC end of sequence
  • CompositionTime 三个字节
    • 如果AVCPacketType==1时，则此值表示cts(合成时间偏移量)的值，单位是毫秒
    • 否则该值等于0
  • Data 数据，
    • 如果AVCPacketType==0，则该值等于AVCDecoderConfigurationRecord
    • 如果AVCPacketType==1，一个或多个NALU（每个FLV数据包可以是单个切片；也就是说，不严格要求完整帧）
    • 如果AVCPacketType==2，空值

备注：

  • NALU：这是H264编码器把编码后的数据封装成一个一个小单元，包括pps/sps/sei/videorawdata
  • AVCDecoderConfigurationRecord：包含着是H.264解码相关比较重要的sps和pps信息，再给AVC解码器送数据流之前一定要把sps和pps信息送出，否则的话解码器不能正常解码。而且在解码器stop之后再次start之前，如seek、快进快退状态切换等，都需要重新送一遍sps和pps的信息.AVCDecoderConfigurationRecord在FLV文件中一般情况也是出现1次，也就是第一个video tag.
  • CTS（Composition time offset）：当B帧的存在时，视频解码呈现过程中，dts、pts可能不同，cts的计算公式为 pts - dts/90，单位为毫秒；如果B帧不存在，则cts固定为0；

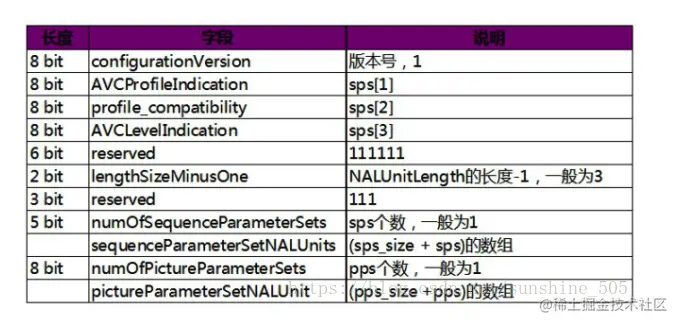

AVCDecoderConfigurationRecord 解析

  • configurationVersion 一个字节
    • 版本号，1
  • AVCProfileIndication 一个字节
    • sps[1]
  • profile_compatibility 一个字节
    • sps[2]
  • AVCLevelIndication 一个字节
    • sps[3]
  • reserved 6个二进制位，保留值
    • 111111
  • lengthSizeMinusOne 两个二进制位
    • NALUnitLength的长度-1，一般为3=11
  • reserved 三个二进制位， 保留值
    • 111
  • numOfSequenceParameterSets 五个二进制位
    • sps的个数，一般是00001
  • sequenceParameterSetLength
  • sequenceParameterSetNALUnits
  • numOfPictureParameterSets
  • pictureParameterSetLength
  • pictureParameterSetNALUnits

Script Tag Data结构（控制帧）

  • 该类型Tag又通常被称为Metadata Tag，会放一些关于FLV视频和音频的元数据信息如：duration、width、height等。通常该类型Tag会跟在File Header后面作为第一个Tag出现，而且只有一个。
  • 它的定义相对复杂些，采用AMF（Action Message Format）封装了一系列数据类型，比如字符串、数值、数组等。

  • Objects：字段类型是SCRIPTDATAOBJECT[]，任意数量的SCRIPTDATAOBJECT结构
  • End: 三个字节，永远是9，标识着Script Data的结束，也叫SCRIPTDATAOBJECTEND

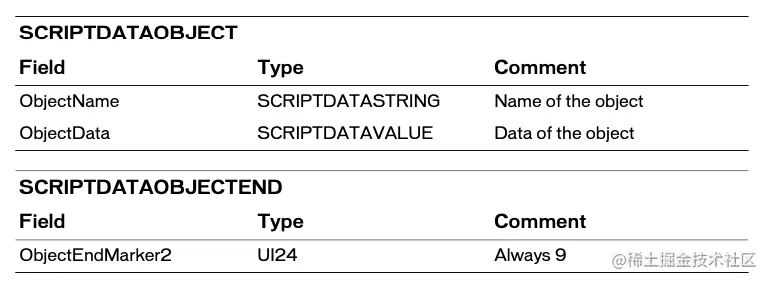

ScriptDataObject 和 ScriptDataObjectEnd

  • ObjectName 对象的名字
  • ObjectData 对象的值
  • ObjectEndMarker2 三个字节，永远是9，标识着Script Data的结束

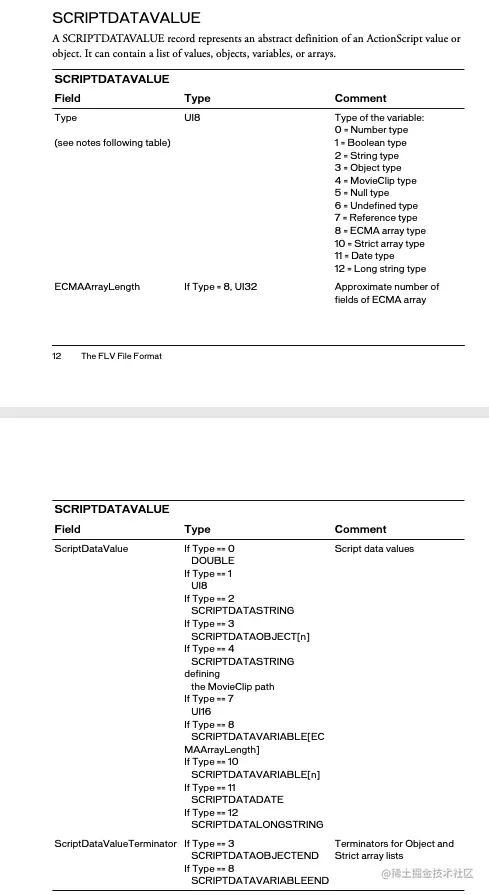

ScriptDataValue

SCRIPTDATAVALUE 表示ActionScript值或对象的抽象定义。 它可以包含值，对象，变量或数组的列表。

  • Type：一个字节
    • 0 = Number type
    • 1 = Boolean type
    • 2 = String type
    • 3 = Object type
    • 4 = MovieClip type
    • 5 = Null type
    • 6 = Undefined type
    • 7 = Reference type
    • 8 = ECMA array type
    • 10 = Strict array type
    • 11 = Date type
    • 12 = Long string type
  • ECMAArrayLength 如果Type为8（数组），则为UI32也就是4个字节，表示数组长度
  • ScriptDataValue 变量的值
    • If Type == 0 DOUBLE
    • If Type == 1 UI8
    • If Type == 2 SCRIPTDATASTRING
    • If Type == 3 SCRIPTDATAOBJECT[n]
    • If Type == 4 SCRIPTDATASTRING defining the MovieClip path
    • If Type == 7 UI16
    • If Type == 8 SCRIPTDATAVARIABLE[ECMAArrayLength]
    • If Type == 10 SCRIPTDATAVARIABLE[n]
    • If Type == 11 SCRIPTDATADATE
    • If Type == 12 SCRIPTDATALONGSTRING
  • ScriptDataValueTerminator Object、Array的结束符
    • 如果 Type==3，则为SCRIPTDATAOBJECTEND
    • 如果 Type==8，则为SCRIPTDATAVARIABLEEND

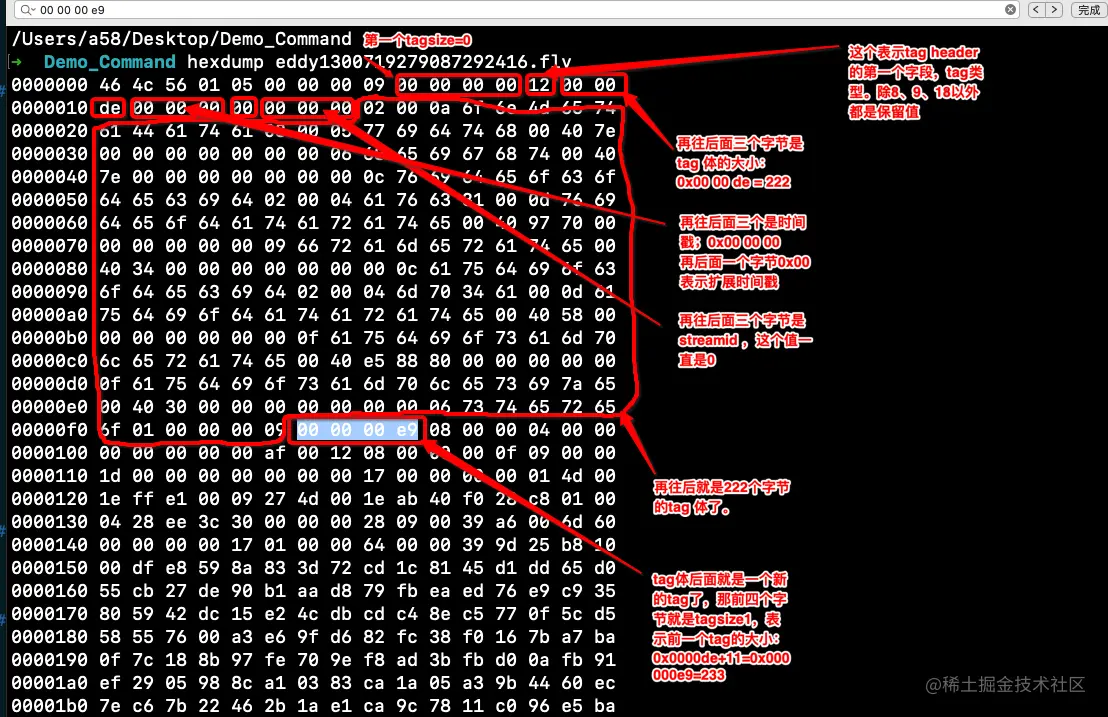

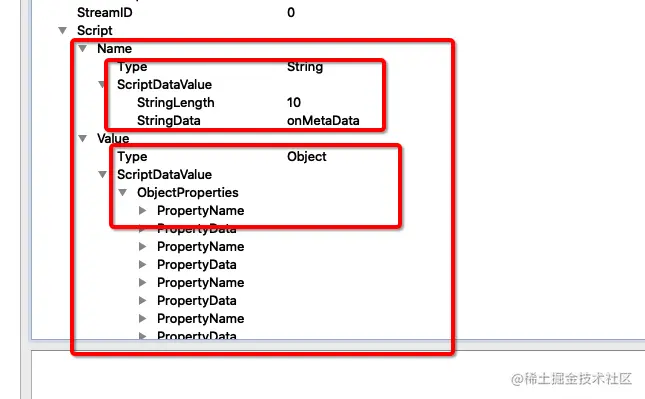

下面这个就是FLV文件中的第一个tag，

  • 可以看到跳过previousTagSize0后第一个字节0x12=18，18表示Script Data。
  • 其他字段下图解析的很清楚了

备注：

  • 如果Type = 8（ECMA数组类型），则ECMAArrayLength会向软件提供有关数组中可能有多少项的提示。 数组继续，直到出现SCRIPTDATAVARIABLEEND。
  • 如果Type = 10（严格数组类型），则数组以UI32类型开头，并包含该确切数量的项目。 该数组不以SCRIPTDATAVARIABLEEND标记终止。

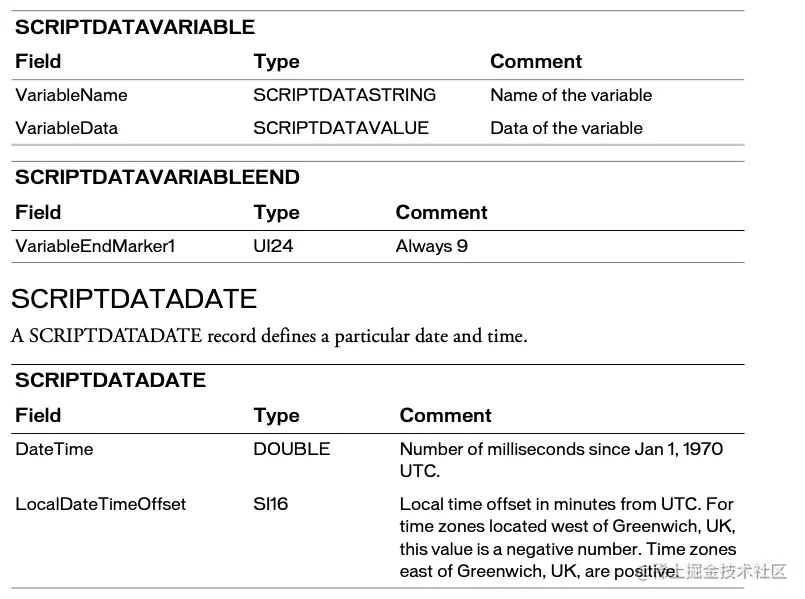

ScriptDataVariable and ScriptDataVariableEnd

SCRIPTDATAVARIABLE在ActionScript中定义变量数据。通过使用SCRIPTDATAVARIABLEEND标记可以终止SCRIPTDATAVARIABLE记录的列表。

  • ScriptDataVariable
    • VariableName ScriptDataString类型，变量的名字
    • VariableData ScriptDataValue类型，变量的值
  • ScriptDataVariableEnd
    • VariableEndMarker1 三个字节，总是9 = 0x00 00 09

ScriptDataDate

ScriptDataDate 定义特定的日期和时间

  • DateTime double类型，自UTC(世界标准时间) 1970年1月1日以来的毫秒数。
  • LocalDateTimeOffset 两个字节，本地时间对于UTC的偏移，以分钟为单位。对于位于英国格林威治以西的时区，该值为负数。在英国格林威治以东的时区积是正数。

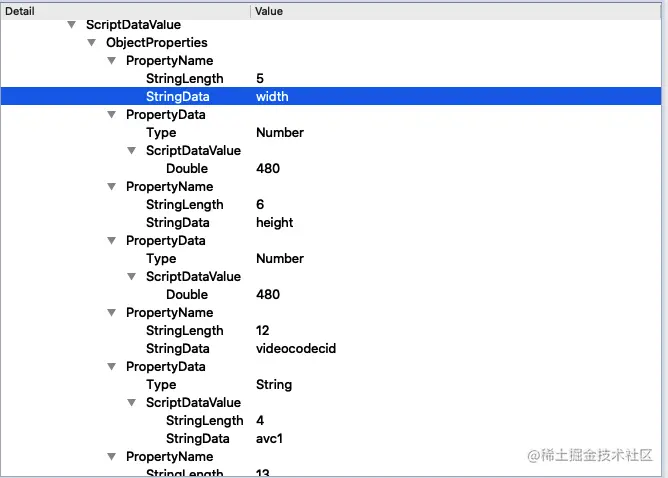

onMetaData

onMetaData中包含了音视频相关的元数据，封装在Script Data Tag中，它包含了两个AMF，通过onMetaData来进一步了解ScriptData

  • 第一个AMF包：
    • 第1个字节：0x02，表示字符串类型
    • 第2-3个字节：UI16类型，值为0x000A，表示字符串的长度为10，即onMetaData的长度
    • 第4-13个字节：字符串onMetaData对应的16进制数字（0x6F 0x6E 0x4D 0x65 0x74 0x61 0x44 0x61 0x74 0x61）
  • 第二个AMF包：
    • 第1个字节：0x08，表示数组类型；
    • 第2-5个字节：UI32类型，表示数组的长度，onMetaData中具体包含哪些属性是不固定的。
    • 第6个字节+：比如duration，后面即为各数组元素的封装，数组元素为元素名称和值组成的对。
      • 比如duration，则第6-9个字节：0x0008，表示长度为8个字节
      • 第10-17个字节：0x6475 7261 7469，表示 duration 这个字符串；
      • 第18个字节：0x00，表示为数值类型；
      • 第19-26个字节：0x...，表示具体的时长
      • ......

更多onMetaData字段的定义：
